【折腾的水瓶座】60%键盘组装小记

秀川

    我是一个典型的水瓶座，且是高度强迫症患者。    开始准备组键盘起，就各种纠结，纠结外壳，纠结PCB，纠结轴体，纠结键帽，纠结配列，纠结灯。。。等等，纠结了一个月，退货好几次，tex乳胶壳、蓝白二色、撒旦PCB等等都给我退货了，终于。。。我的第一把客制完工了

    曾经不是没想过让别人帮忙组的，但是想想，既然做壳制，就应该享受选择材料，设计，组装的一个过程，虽然作为一个握烙铁按小时来计算的新手，我的成品里面会有很多瑕疵，焊点可能不饱满，但是毕竟是自己亲手做的东西，意义非凡。我捧着它的时候，可以知道它哪里的焊点是完美的，哪里是有瑕疵的，我对它的一切都可以了如指掌。

    以前有个朋友，一直给我灌输一个观念，叫“千金难买爷高兴”。我是很认同的，不过我是在自己能满足自己的情况下 让自己开心。

   下面上图。都是手机拍的，渣像素。。别见怪

音乐必不可少，作为一个木耳。觉得zune配上新的潜25足够了。






一杯加冰的可乐，怎么能少得了？





主角，三角青轴，最近干狒狒在便宜出，搞了60个左右，五角白轴。。为什么出现白轴呢，因为我有一个邪恶的计划



白轴弹簧（左）与青轴弹，这批白轴是从叶总那里取得，好像有点金色的感觉？




在给个特写






= =没错，白轴与青轴交换弹簧=100g青轴，你。。。怕不怕？





杀完鸡取完卵的白轴自刀100。出给某上海孩子了





这个时候，我又纠结了一个问题，是的，我又纠结了！

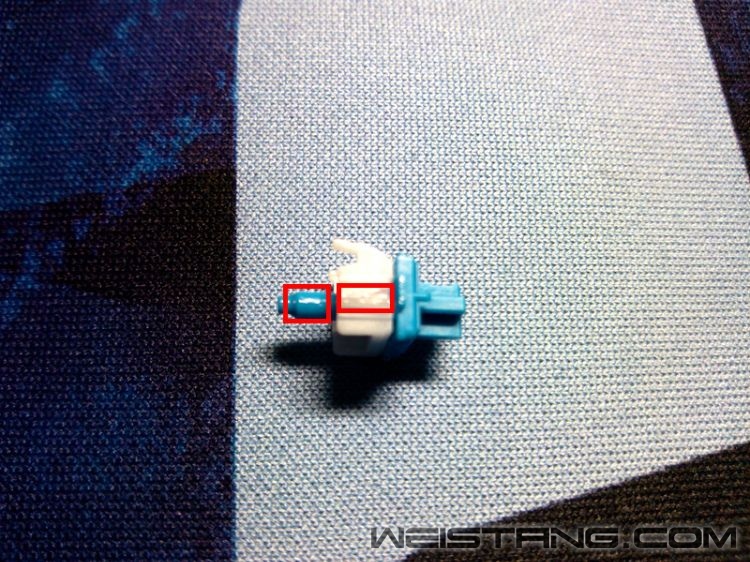

上不上润滑脂，照理说，全新的轴体是不需要润滑脂的，但是，润滑脂，我买都买了。。而且感觉润滑几万个轴体还剩半管的感觉，不用白不用啊，于是向大鸟请教了一下，在如图的位置上了薄薄的一层。 问题又来了，上完之后的轴体声音变了，比不上的声音略闷了一点。强迫症又发作了啊！于是露珠。。大手一挥，整体不上润滑脂了





材料概览
焊锡，轴，几个稀有轴，螺丝，灯 等等。焊锡取了买了稍微好一点点的低温焊锡，买了10M，灯先不管。。反正是最后的事情（主要是我还在纠结灯的搭配）

求你们别说纸巾，纸巾也是有尊严的




RS60套件，1800灰白键帽，KK紫光檀手托

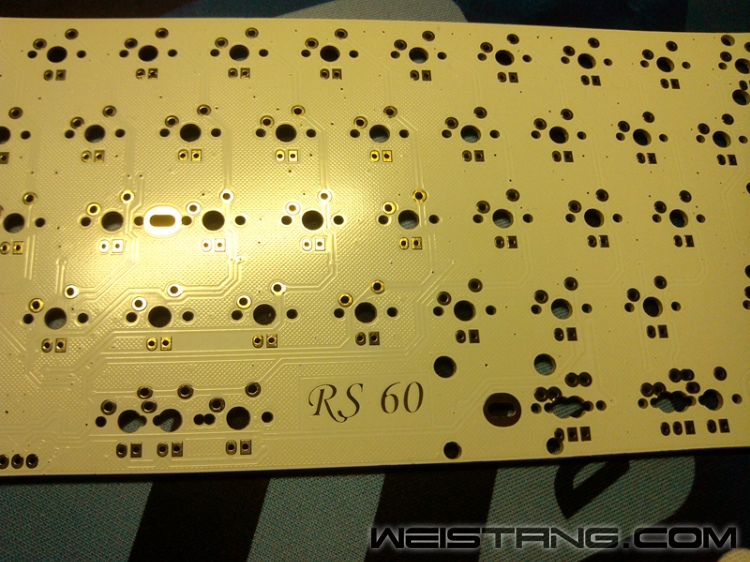

RS60 PCB 白色的，这里感谢悬壶的付出，好像线路壶总自己画的。设计这一些列套件比组装难多了。



不知道为什么拍照近一点就显得发黄。。原因不明
RS LOGO

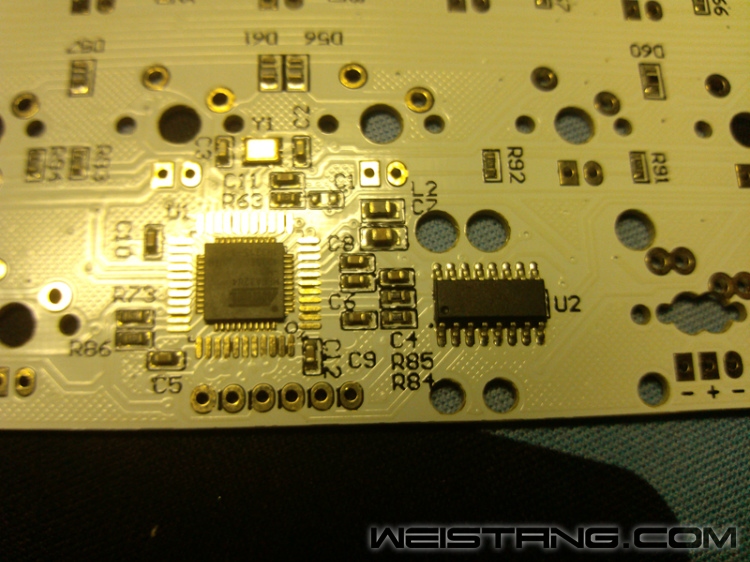

一些原件特写，手机的特写只能这样了。。




某个按钮，我不知道怎么称呼它，只是知道刷固件的时候有用。




这块位置。。我一直搞不清是做什么的。有人给我解答下？ 难道能显示数字？




接口特写。

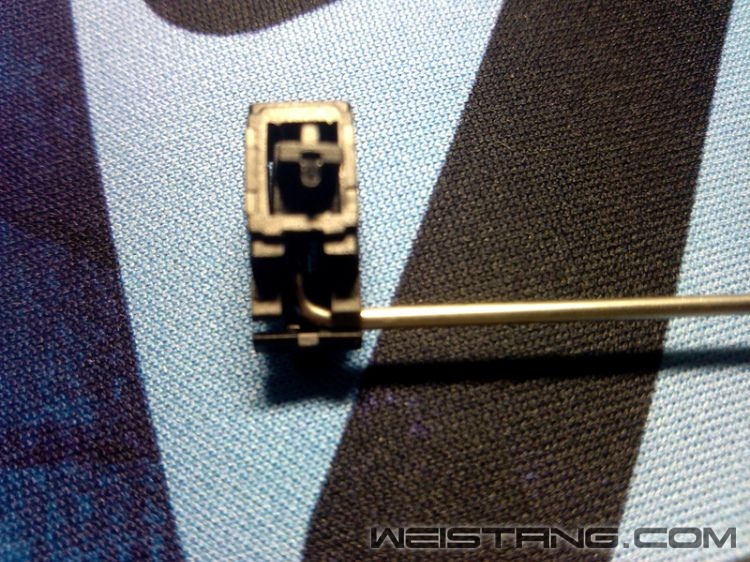

榔头卫星轴，我发现这玩意是整个键盘里面最需要调教的一个东西。。

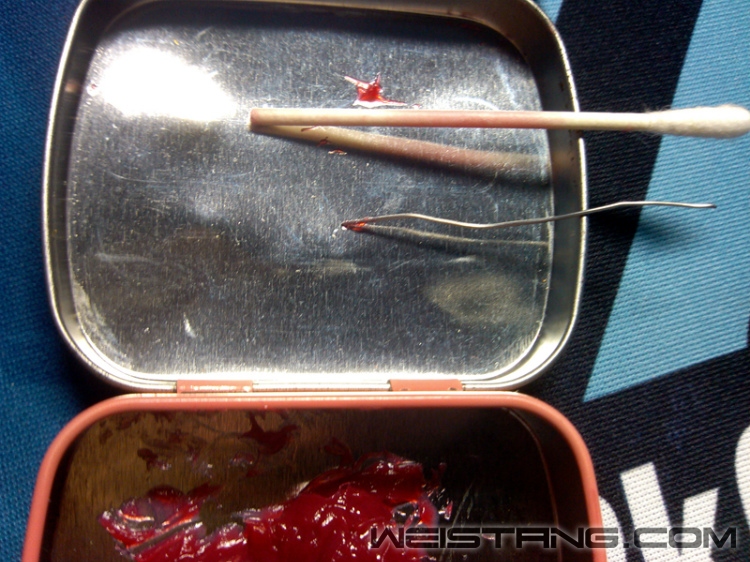

本来我一直拿去掉棉花的棉签给轴上润滑的，但是在卫星轴里，失效了，太粗了

于是我取了一段焊锡，给卫星轴上润滑。




调教完毕，实际上我组的WKL配列，只需要4对卫星轴。

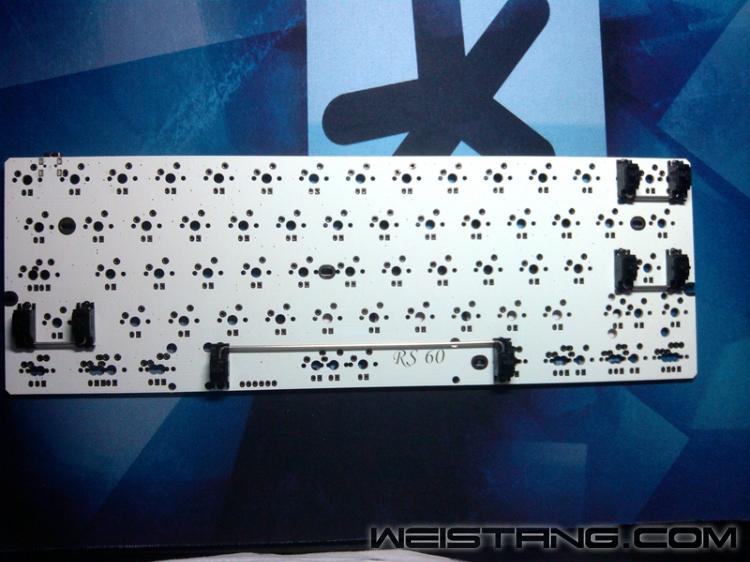

摸索着把卫星轴装了上去，主要纠结空格位置。




在组最下面一排的时候，又遇到问题， 因为客制PCB是可以组各种配列的（我已知的有三种，其他的应该还有）
最下面一排的孔实在太多了，所以我就把轴体按上键帽放进去试，当然，是不焊接的，大概确定了每个轴需要放的位置。




焊的过程其实挺快的，一个焊点大概1秒左右，没有具体看时间，但是很快，当然，焊的不是很好看，我遵循了大鸟，宁可少上焊锡，不多上的原则。




测试的时候问题来了！右ALT键失灵，特么的，，，瞬间不开心了啊，连换三个轴，就是失灵，然后问了悬壶，他一口咬定这个就是alt（我觉得他没睡醒）。。
最后，露珠发现，这个键特么的也是fn，也就是右边有两个fn，偶买噶的。



看吧。这两个焊点给折腾的

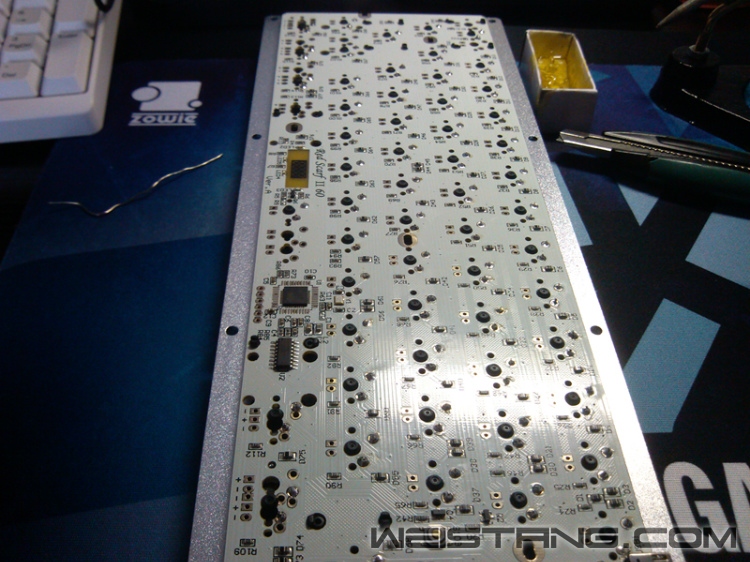

最后大概就是这样的。
感觉还得折腾，我焊了四个灯，结果三个把正负极搞反了。。。哭啊




友情提示，注意安全。觉得焊台离我太近了，就去移动一下，然后。。。。就这样了，300度
珍爱生命  远离焊台



来一张全套。




近照

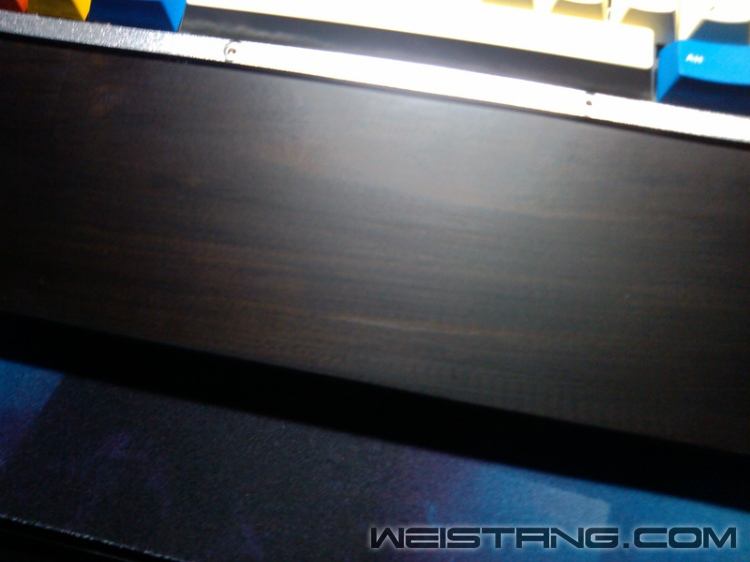

紫光檀，爱上这个了，手感很细腻。







完。
