最近事情颇多，答应了好多人的事情也都没结果，这让我有点忧伤，确实时间不够用，草率弄害怕出问题。这次给烈焰枪XT改线也是急匆匆的，后面大家能看到，昨天已经是晚上快十一点了，晚饭还没吃，又饿又困，只能说我太容易心血来潮，因为朋友订制的壳子已经在桌子上吃灰一个月了，开始计划是来一把大F，询问了一些卖家，价格都太不合理，filco荼毒了太多老百姓！这一次正好烈焰枪XT跟大F圣手一代出自一个代工厂，所以PCB布局和led位置也都可以跟壳子对上，唯一有问题的就是那个A形USB插头，接线需要飞线才可以，好在不算难！
正片开始：
先把键盘拆开，评测中说过了，烈焰枪XT只有三颗螺丝固定，剩下就是总共8个卡扣，用废弃的银行卡可以轻松划开，这里告诉大家一个小技巧，拆的时候先从F键区那一次开始搞，因为高度较高，所以卡扣那一边的塑料高，相对来说卡扣的咬合力度要弱一点，更适合下手，用指甲抠开一条小缝，然后把卡塞入，左右滑动找到卡扣的位置，然后轻轻把银行卡抬高一点，然后前后来回用力，同时另外一只手也给一些力，用这种方法，在30秒内搞开烈焰枪XT的壳子不成问题！

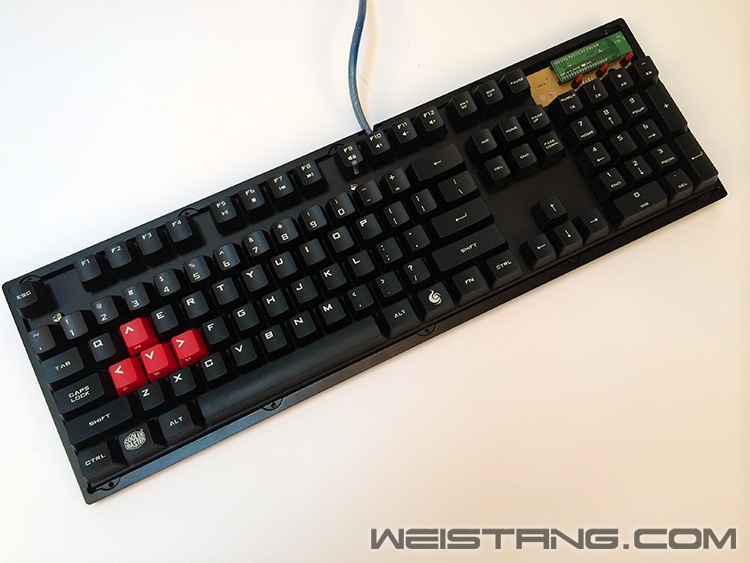

拆开的PCB
找一条废弃的USB线，既然要插接改焊接，就要牺牲一条USB线，其实不牺牲自己有条件做一条USB线也是可以的，比如你可以用四根足够长度的纯银漆包线外加热缩管来搞，或者用其他一些质量优秀的线材都可以，只要保证有四根线径足够和屏蔽良好的环境就好。

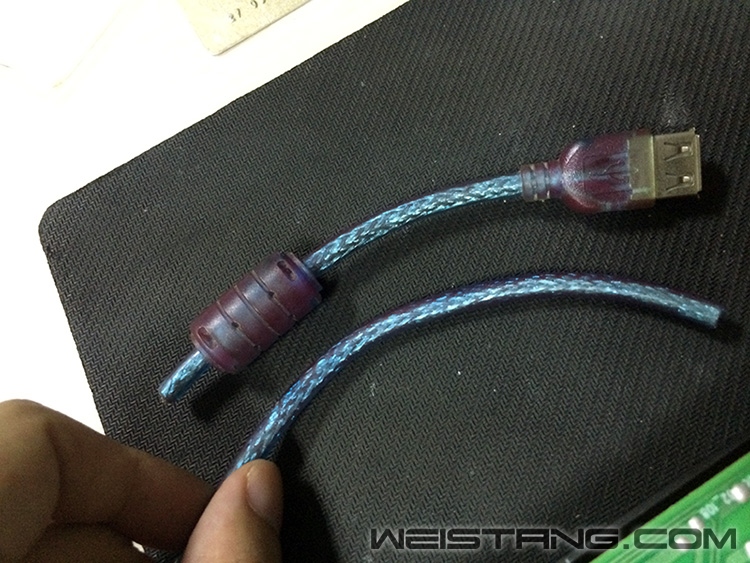

手头刚好有一根某人废弃的USB 2.0延长线，质量还不错 关键是线径刚好可以卡在我订制壳子的出线口位置

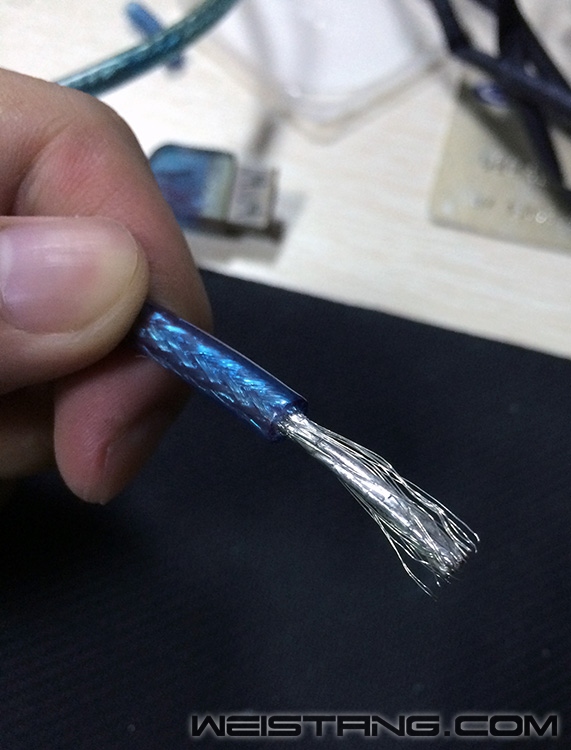

剪开 这里用刀斜口钳和鸭嘴钳 里面屏蔽层做的还是不错的

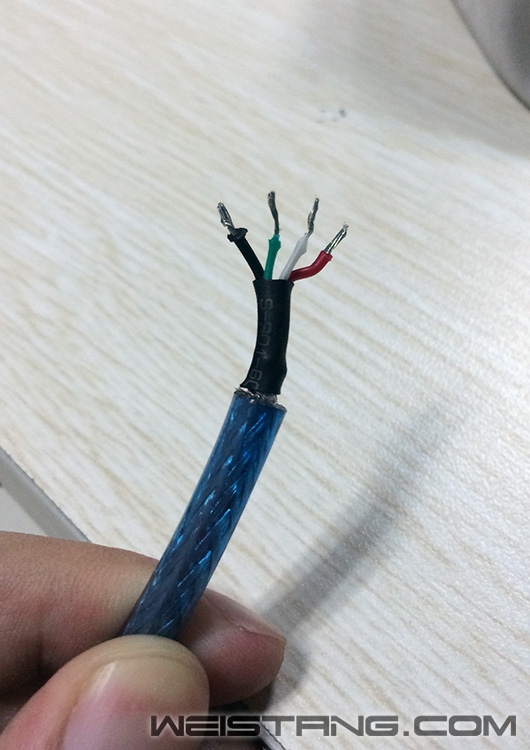

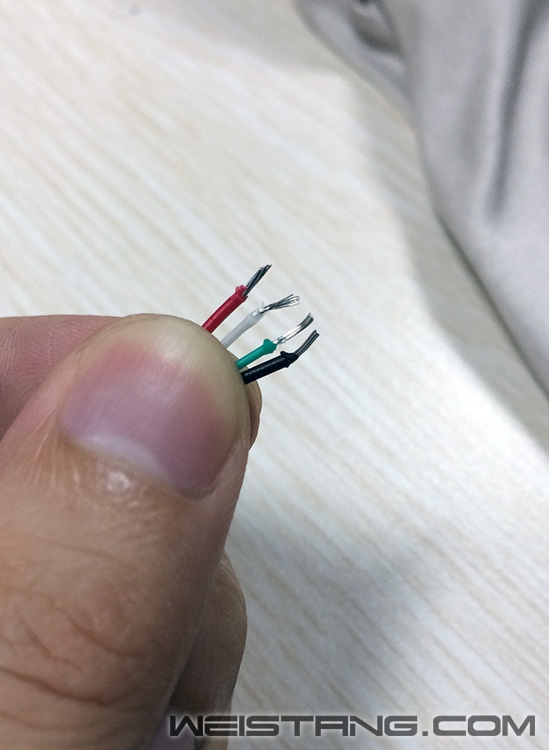

正确的线序：红、白、绿、黑 里面都是多股的铝线，这里大家需要分别沾一点助焊剂，然后馏一点锡

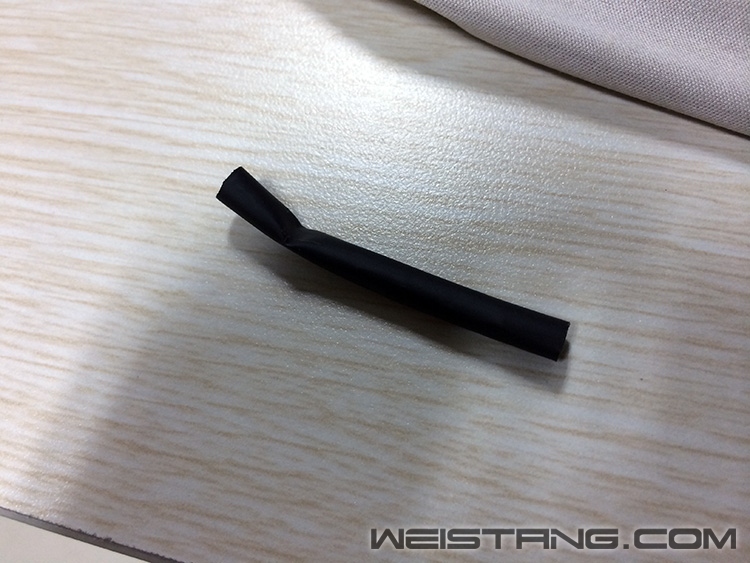

再剪一小段热缩管
大致比量好伸出的长度后 根部用热缩管收一下
把原来位置的USB木头焊下来 这个没什么难度 基本上难度相当于焊下两颗轴

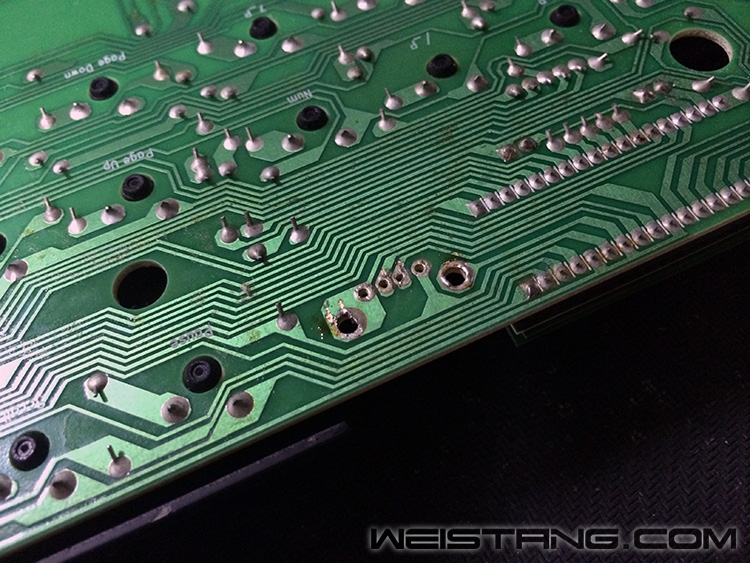

焊完的PCB 这是我弄的最糟糕的一次 当时太困了 烙铁都拿不稳 结果PCB焊盘弄糊了有点
把USB四根线 按照从右到左：红白绿黑 的线序插到过孔中 然后焊到焊盘上
USB插头空心朝上，那么线序从右到左是：红、白、绿、黑，分别对应Vin+5v、DATA-、DATA+、GND，这里再告诉大家一个小技巧，就是如果你不知道应该从主板PCB上的USB那边开始算，那么可以看PCB USB插口焊点的覆铜（如上图），如果在这四个引脚中有跟USB最外面两个前脚公用覆铜的（也就是连通的），那么这个引脚就是GND也就是对应黑线的端，那么另外一边就应该是对应红线。

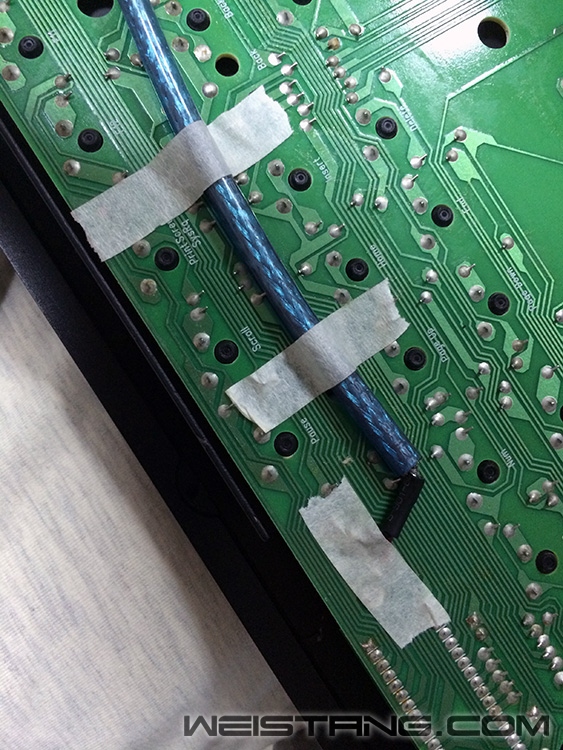

搞完USB线头焊接 那么剩下就是要固定一下走线了 裸露的线头部分可以用热熔胶，我是因为天晚了不想费时间了 所以就用美纹纸给固定了一下。
一切搞定之后一般如果焊盘在过程中没有脱落，线序你没有搞错的话，键盘是没问题的，接下来可以上外壳套件了。
精度还算可以 几颗螺丝固定都比较稳

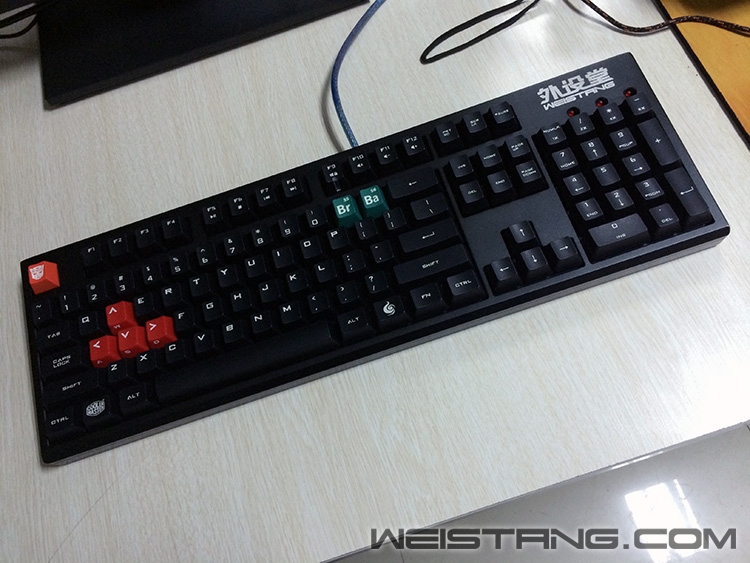

最后装好外壳 底壳有Ｎ颗内六角的螺丝

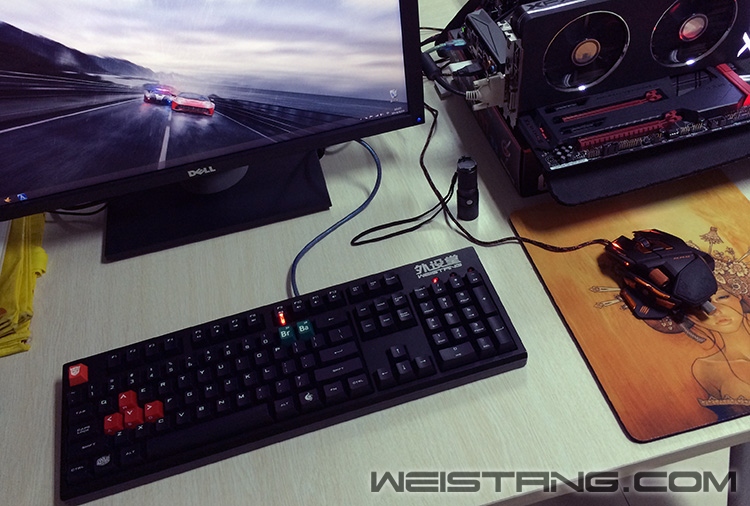

以后准备给评测平台用了

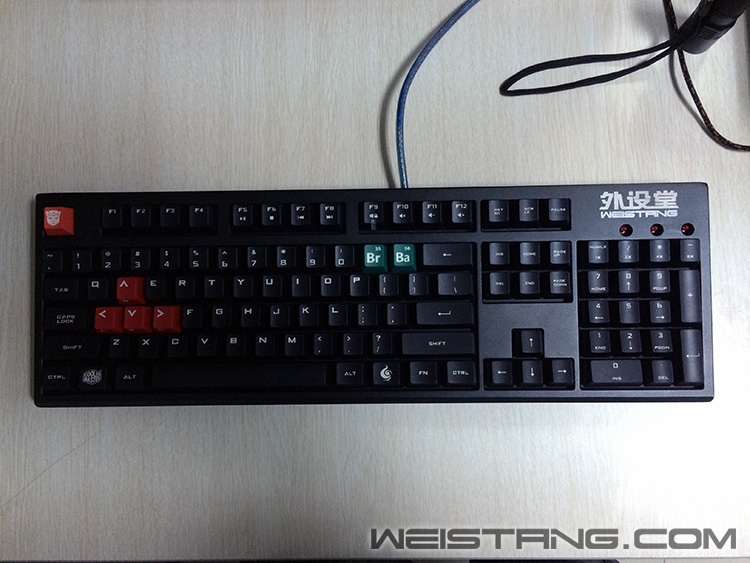

俯拍
特写
最后提醒大家：走自己的路，但要理智的烧，玩出个性不一定就是烧出个性，从小地方开始改起，一步一步想做完美同样需要你对专业姿势的了解和经验！
|
