应某人的建议，决定尝试做两条PS/2接口的弹簧线，还要做两条mini usb转A USB的蛇网线，如果搞定的话，论坛改造区必须来两发详细的教程贴，并且把改造成本也都给大家一个参考，这个过程其实主要涉及到焊接、插头内芯对换、usb插头组装，最主要的三个部分，其中其他的主要是考验手法，熟悉和认真的话这些都不是问题，唯一有点难度的就是4针的S端子要换成PS/2的6针芯，这个过程之前我还真没有操作过，这次来测试一下先，其实就S端子和PS/2插头内芯的尺寸上是没什么区别的，不同的就是针脚的位置以及塑料堵头的形状。
试验材料：一条很垃圾的1.5m 4针S端子线、一个USB转PS/2转接头
试验成本：8块钱
试验工具：小锤子、裁纸刀、斜口钳、鸭嘴钳、直径3mm的金属条
试验材料

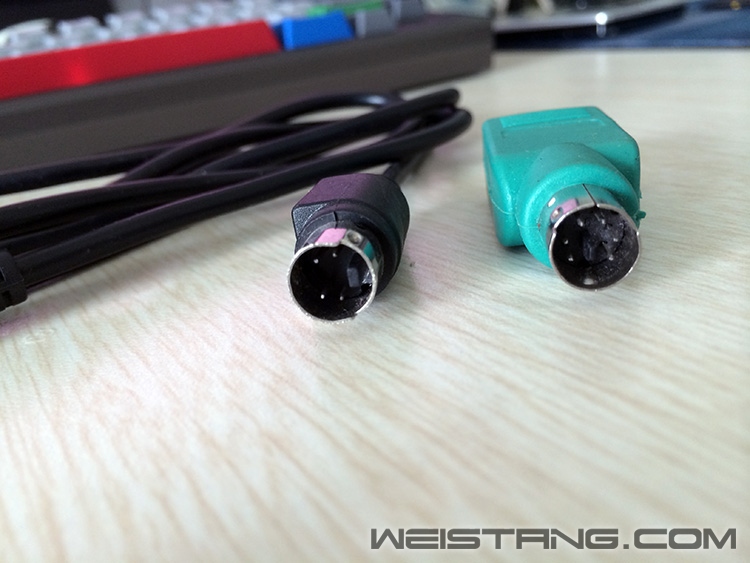

左：4针芯的S端子 右：6针芯的PS/2口
关于USB转PS/2其实就是线序的串接，只是利用到PS/2的四根针，其中是Vcc +5v、GND、DATA、Clock这四根针，这里先不做介绍，等后面改造的时候在来介绍。
先拆下S端子的插口

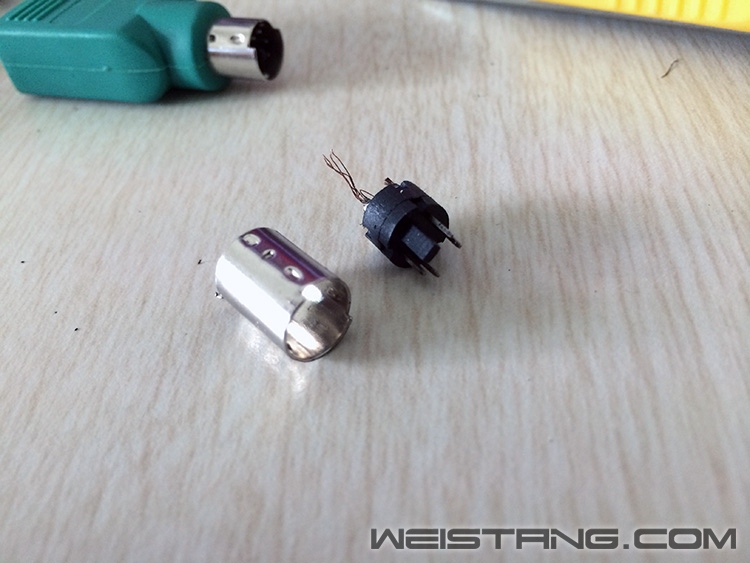

金属外壳和4针的内芯
背面
接下来我们要做的就是用锤子和金属条把4针内芯从背面给敲下去。敲到底的时候可以用鸭嘴钳和平头钳配合给内芯拽出来。
力度还可以 比较容易
再来一张
下面我们来搞PS/2插头。用同样的方法来把PS/2的6针内芯给敲出来。
PS/2的6针内芯
左边S端子 有PS/2的外壳 完全一样

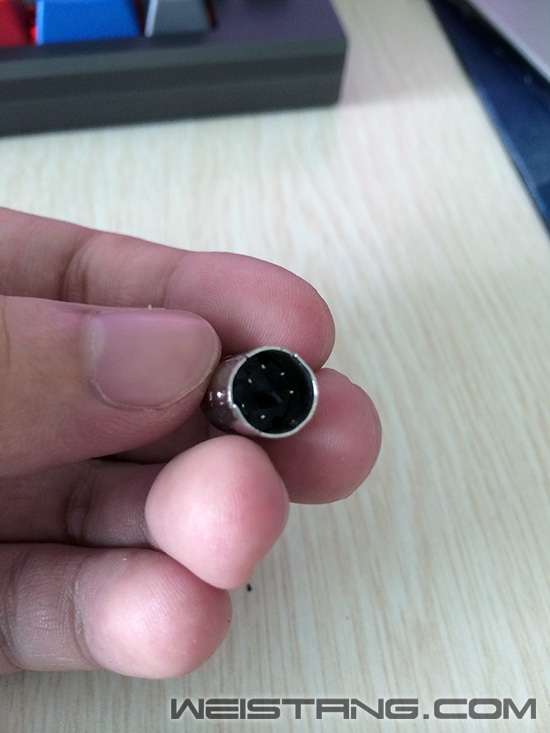

然后把PS/2的6针内芯在从后面装回到S端子的外壳中 轻敲的办法
基本机械部分的试验就告一段落了，下面久等材料到货实战了。
待续....
|
