热情似火——GTX肆捌零 散热改造全纪录

STOEN777

                                     其实这块卡是一同样玩硬件朋友的，事先也知道GTX480的高功耗高发热量，拿来试用了几天温度真是名不虚传，玩个游戏480都在85度左右，考机直接90+，功耗还好在可接受范围内，说来比较巧前一段时间陪哥们去电脑城买配件，路过AC的本地总代理，在打折清理库存，一看才199快，老板说ac3一代已经就停产了，以后升级版ac3只卖2代与3代，就剩2片ac3一代，我毫不犹豫的直接买了一个还赠送扣具，还是比较物超所值的，看着480背面光秃秃的还是不爽啊怎么办？恩有了给显卡添加一块背版效果就出来了，经过漫长的等待定制的背版也到了，我是非常期待ac3到底能把480这个火焰山压到多低的温度那？NV啊NV为什么你就不能学习下amd那，人家都把旗舰从以前的效率及其低下的OTES散热器抛弃，进而采用重新设计的官方水冷散热器，难道厂商这么不思进取吗！大家不要相信厂商宣传的说什么均热板散热怎么怎么好，均热板好处是显卡发出的热量全部从挡板排出到机箱外部，机箱是温度低了，不足是显卡自身的温度一直持续高温，这需要厂商权衡利弊了，拆解过程中可以看到公版的螺丝比较多，起码20多个所以提醒大家，拆散热器特别是公版，一定事先准备好一个容器来存放大大小小的螺丝以防弄丢，GTX400的用料还是比现在gtx要好上许多，那像新系列pcb缩成网卡不说pcb空空如也没几个元器件，还是amd厚道啊起码旗舰级显卡一直采用豪华的数字供电，这次总体投入不是很多，当然了480的性能不能比的了现在的显卡，不过更换散热器也是硬件玩家在测试与折腾的过程中的一种乐趣，闲话少叙进入正题

GTX480外观/拆解：

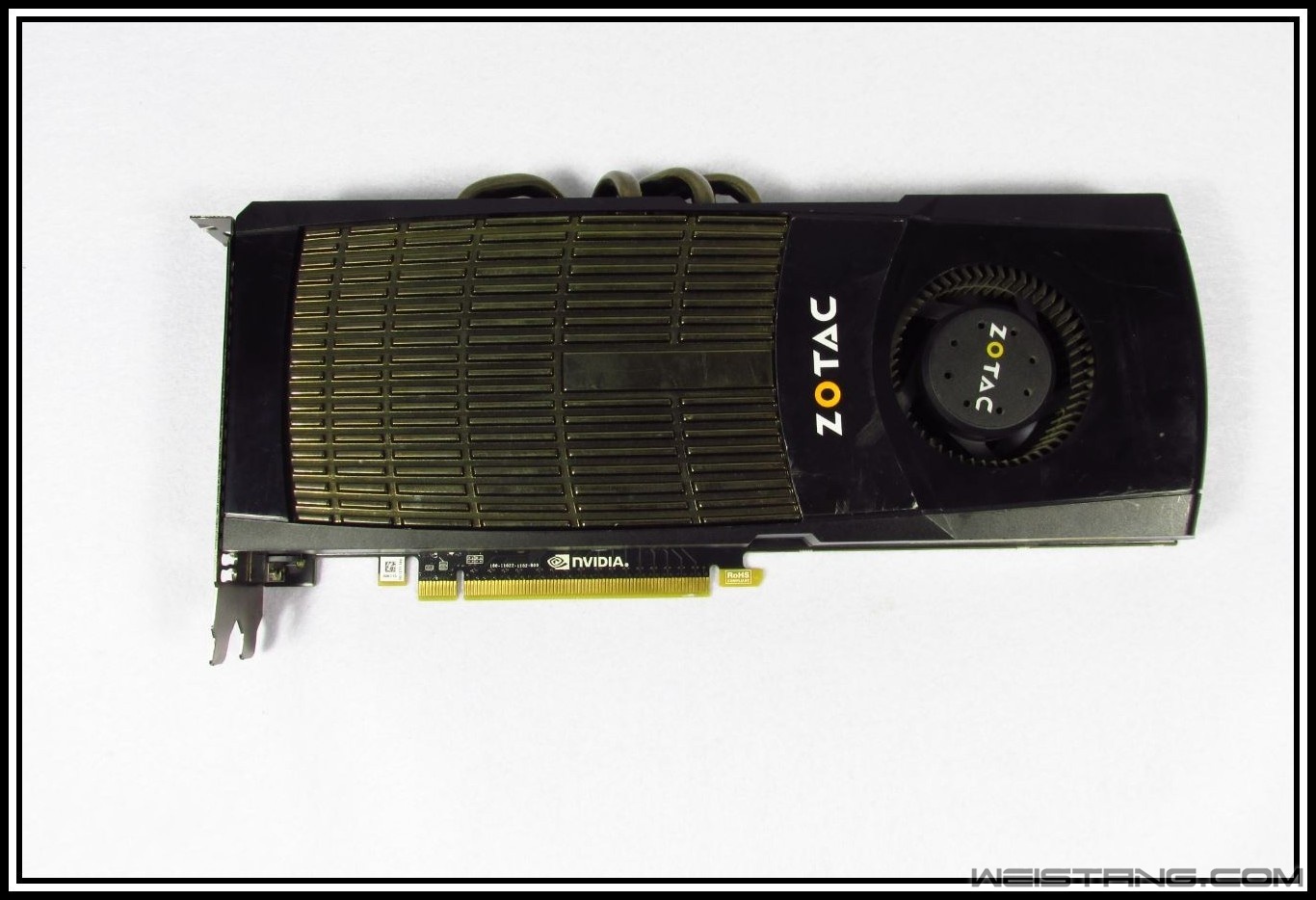

正面我们可以看到480还是规规矩矩的涡轮散热.风扇尾部可以吸收进冷空气.在经过大尺寸的金属散热把热量带出去

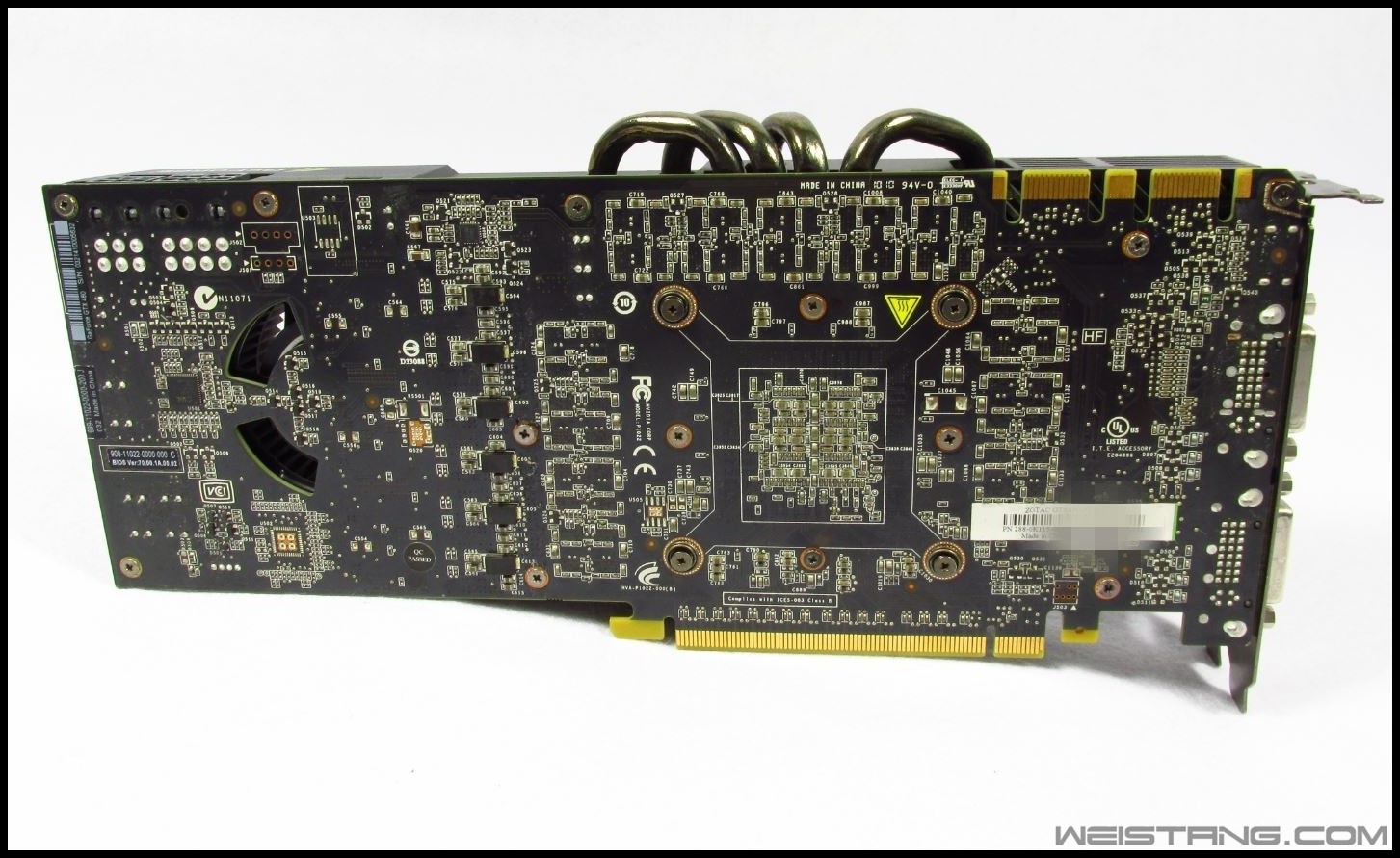

背面密密麻麻的元器件.在nv中算中上等的用料

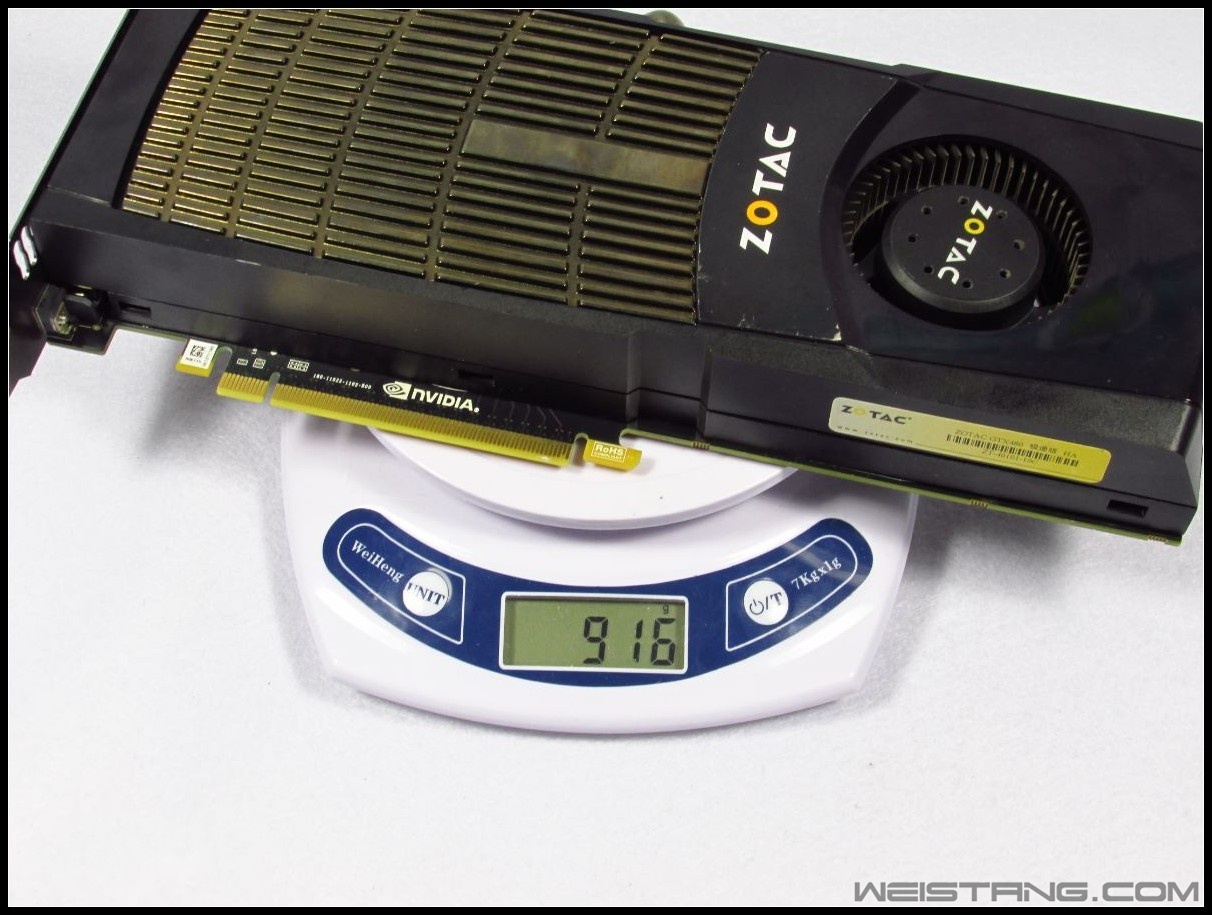

480重量；916g 不到2斤

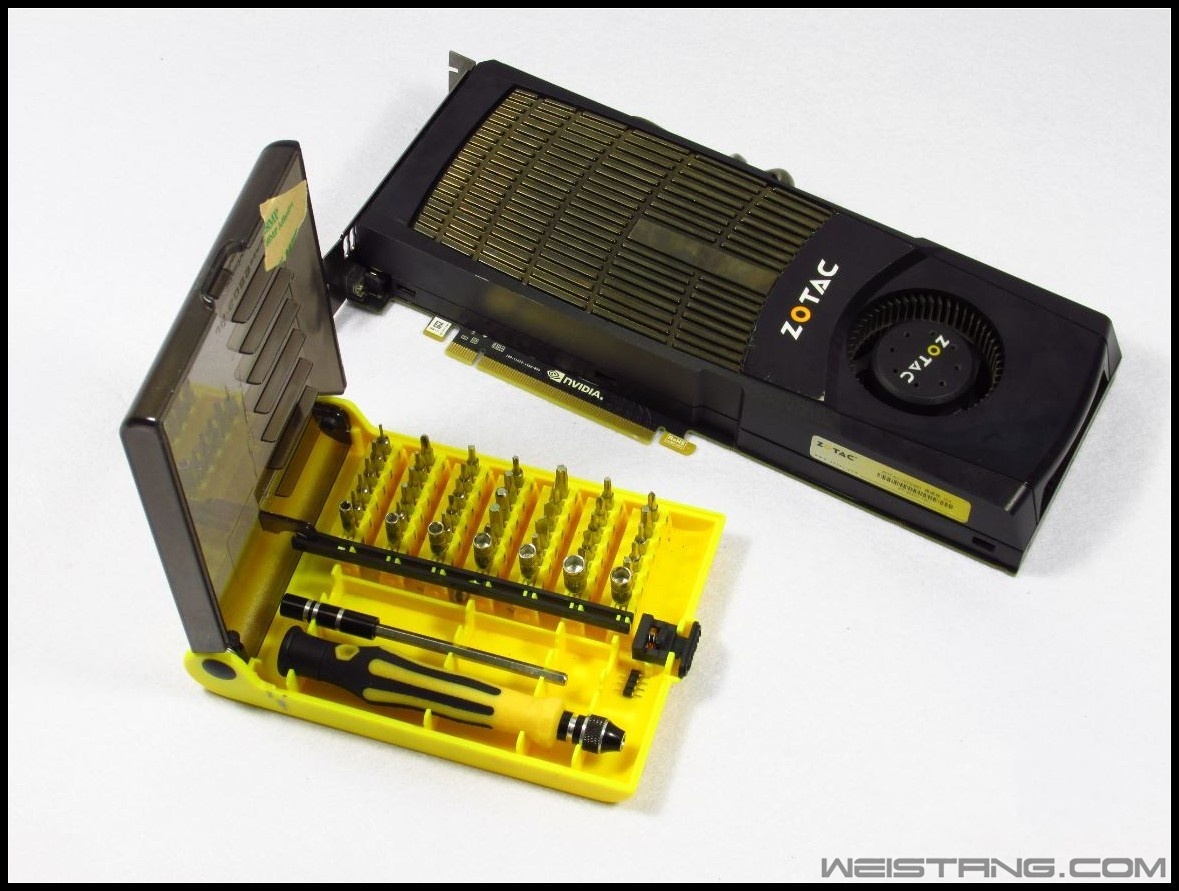

准备好多合一螺丝刀开拆了，好多螺丝















散热器与480本体
















全家福分别是，显卡pcb，风扇与热管散热器，金属版+散热罩子
















480散热显存与供电部位有散热垫可以把容量传递给金属质地的散热版.风扇采用4p pwm接口.金属散热版上面有生产日期

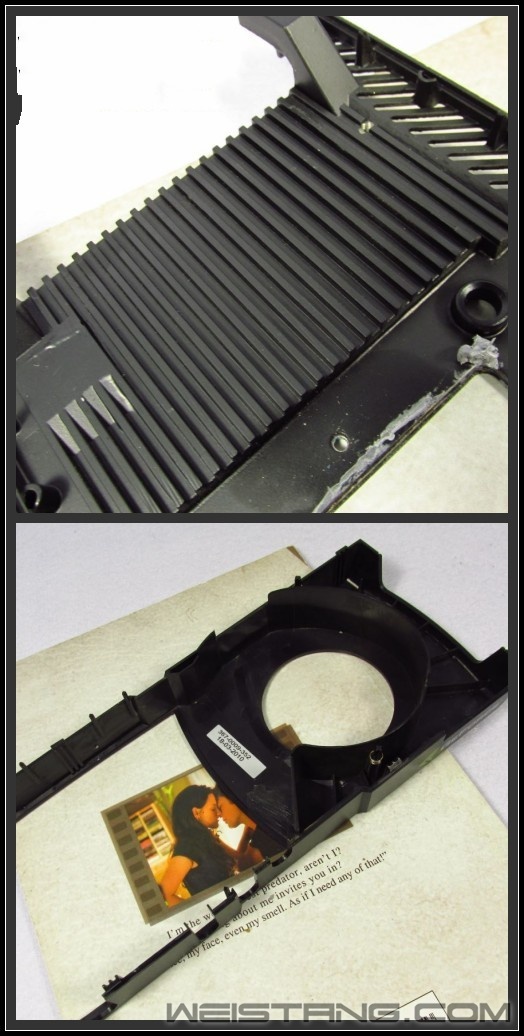

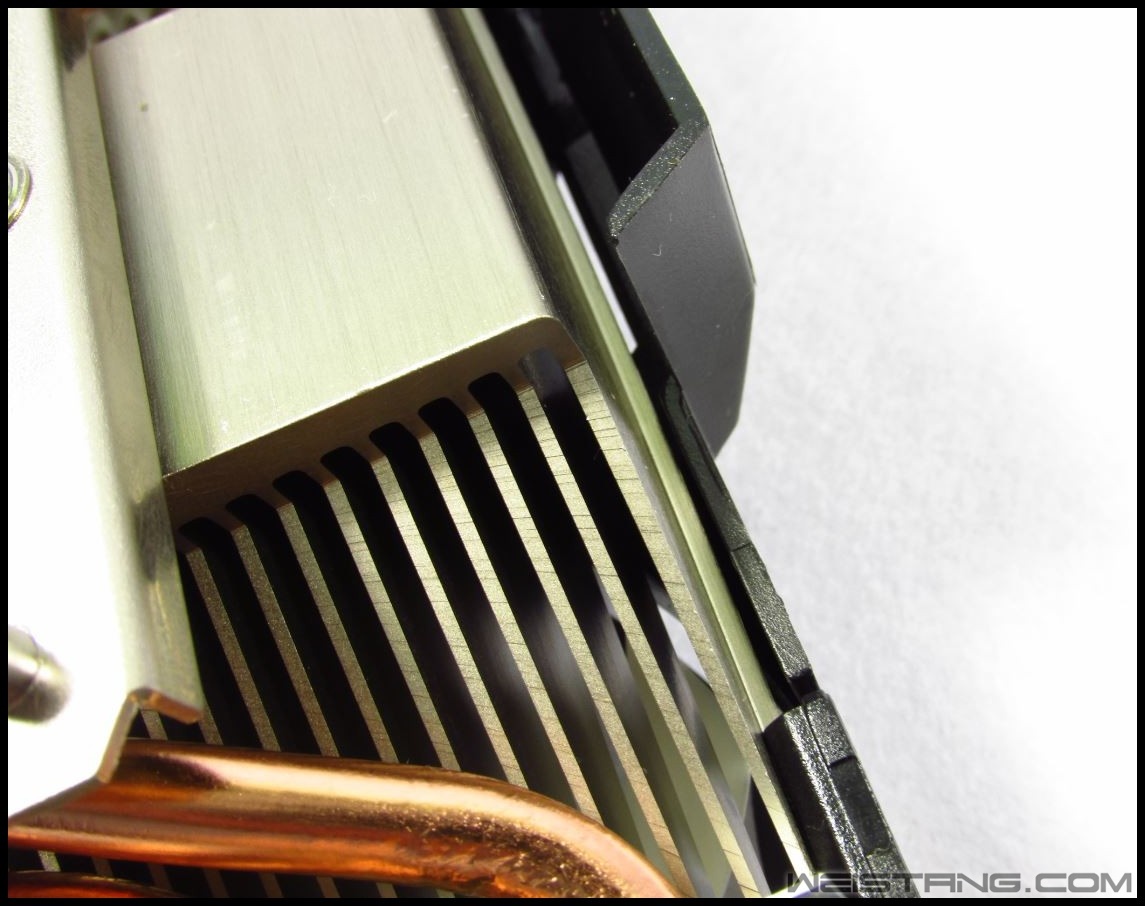

固定散热器与pcb的这部分是金属加固版，里面有规则的竖条，可以让空气更好的流通，散热外壳采用卡扣连接
















480并没有采用均热板材质，而是使用普通的热管散热.热管HDT技术可以增加散热密度.背面接过镀锌处理防氧化，5根粗大的8mm热管

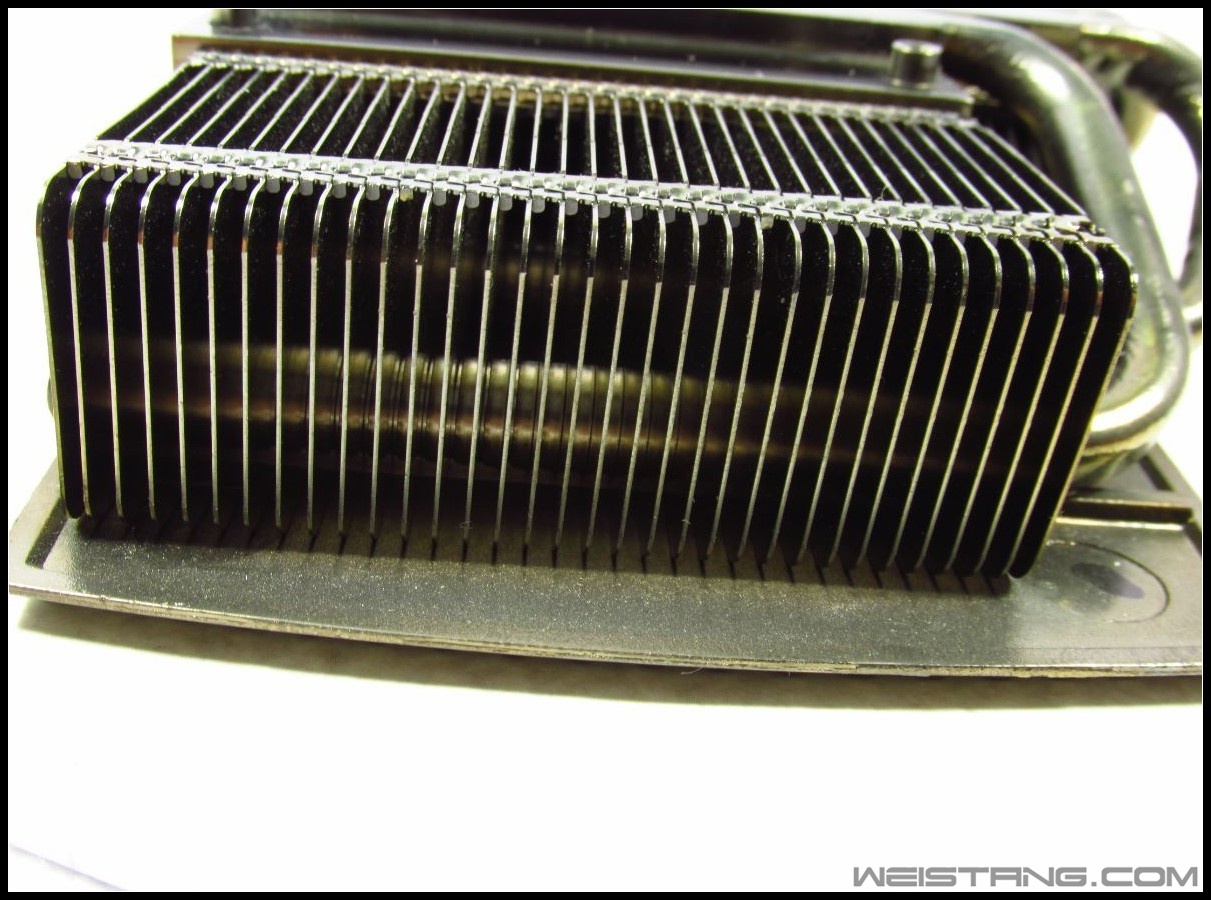

散热鳍片密度不是特别大，这个散热器体积中等











GTX480核心近照.GF 100 A 3版，生产日期2010年第11周，核心面积526mm

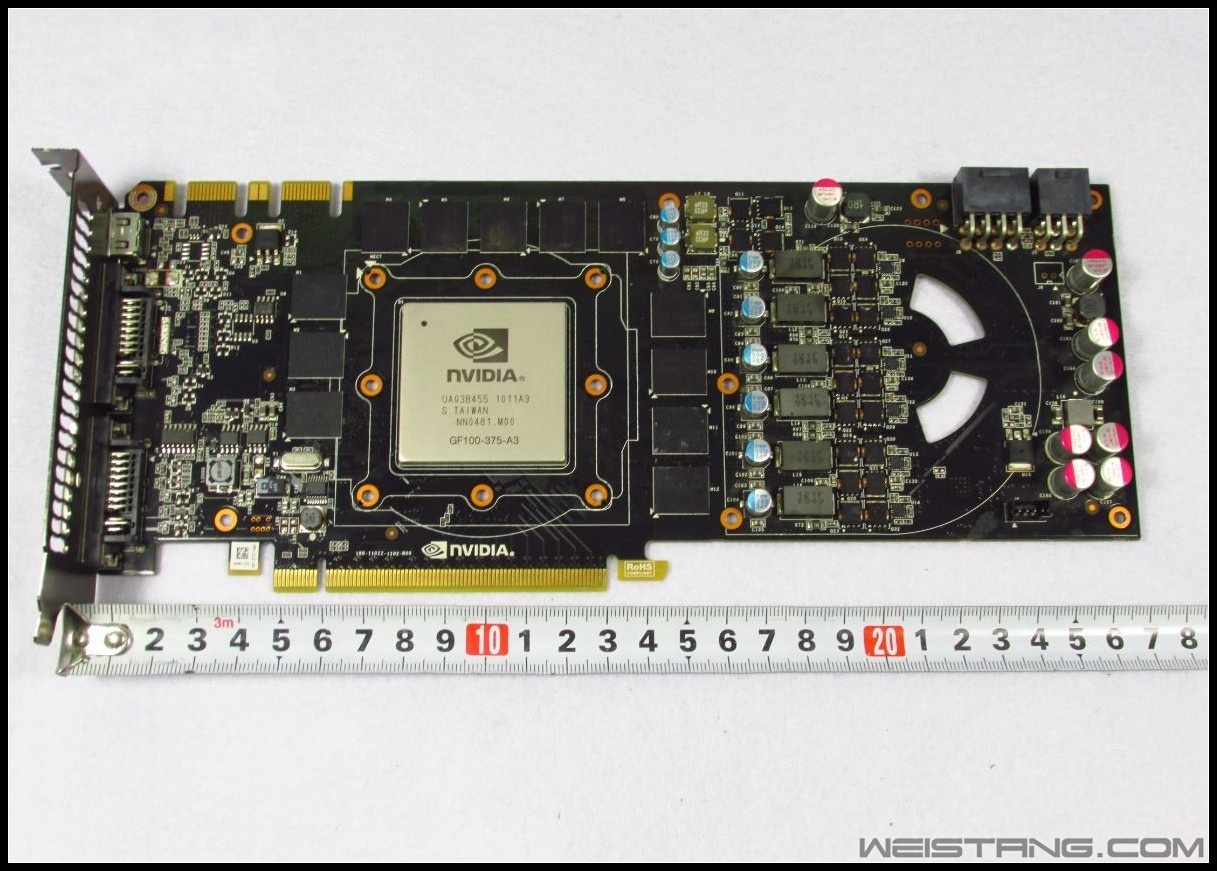

480PCB长度27cm左右

AC3散热器+背板篇：

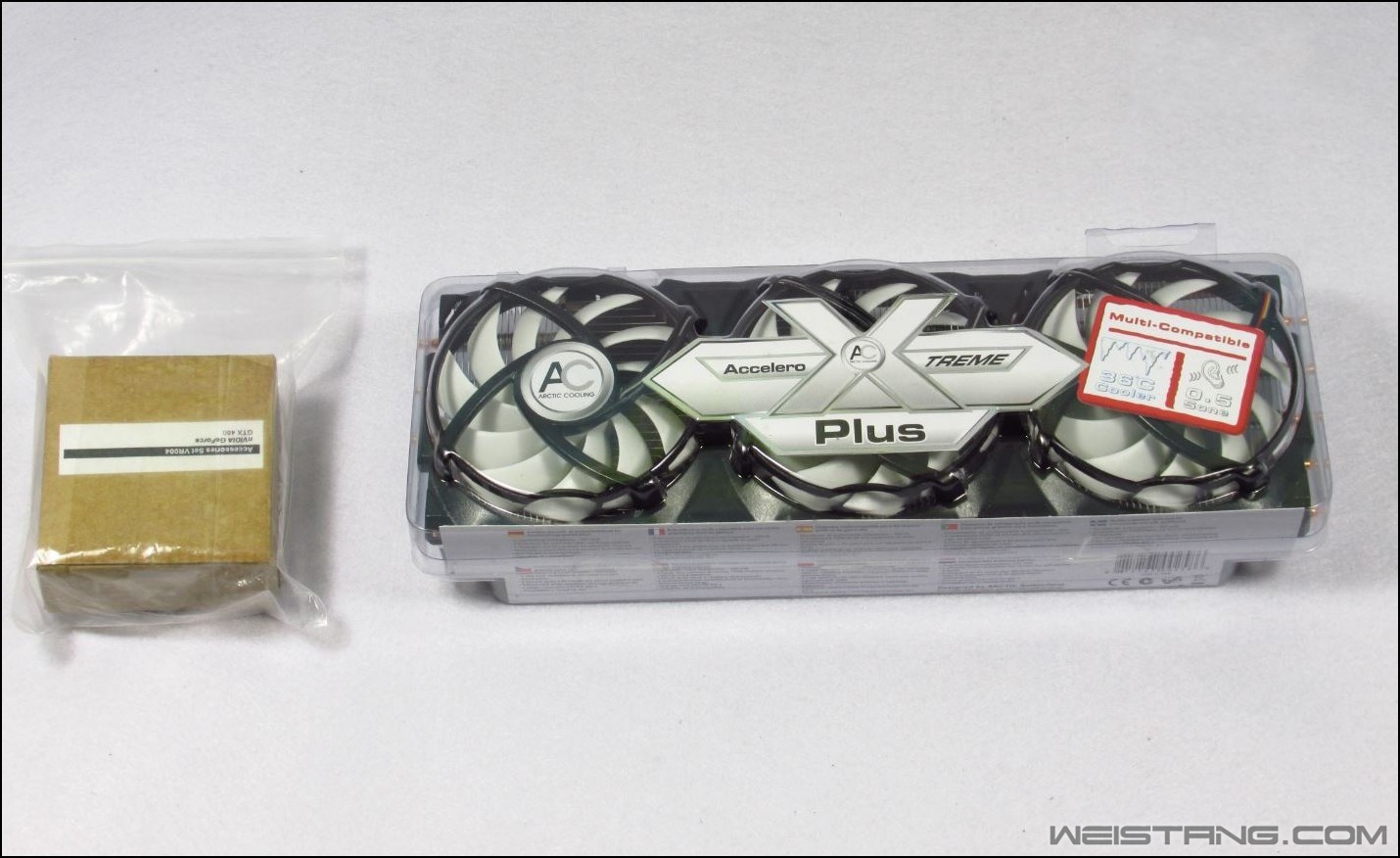

ac3一代加vr004扣具.还是一如往常的塑料包装，之前那个是安装在6950上的，而这个ac3只能安装到480与580上

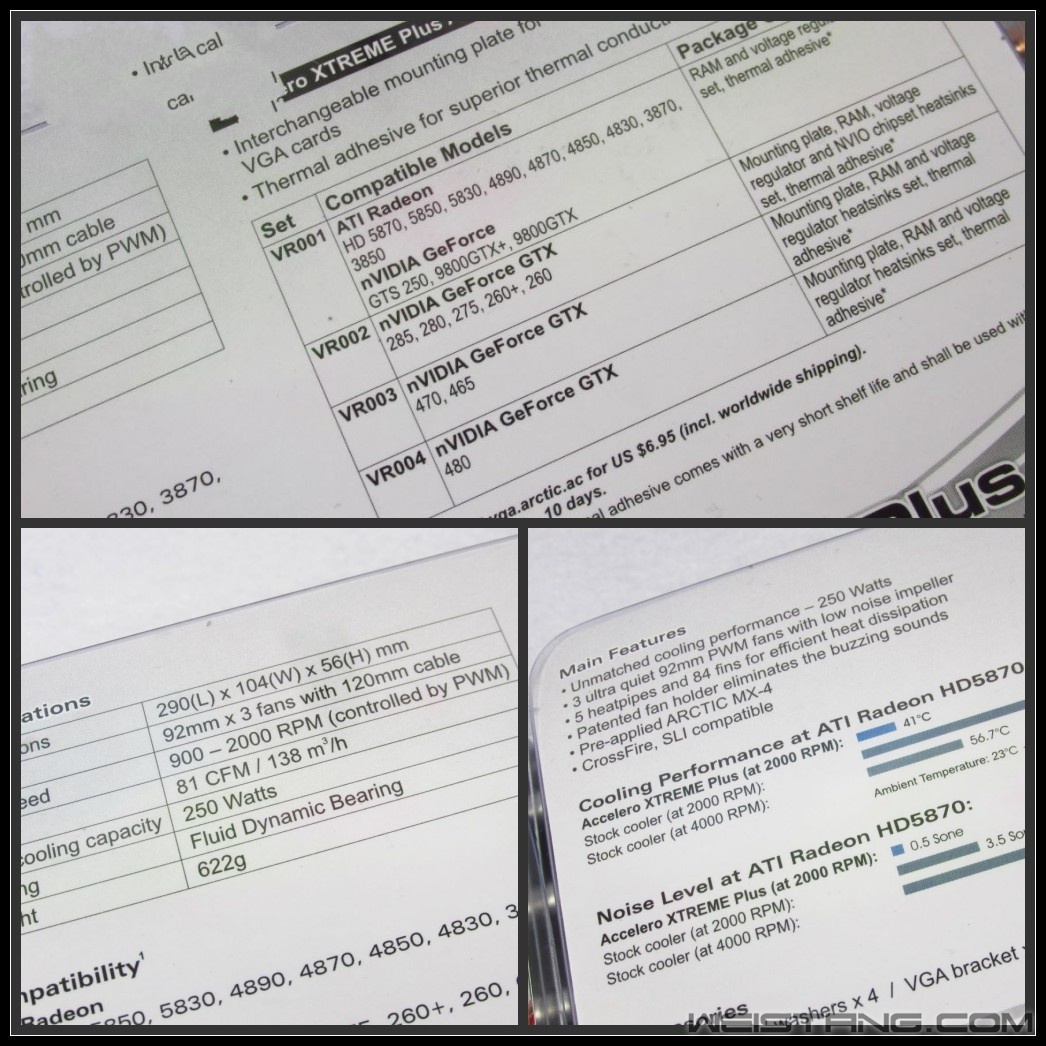

功能及特性介绍,可以压300w的显卡最高

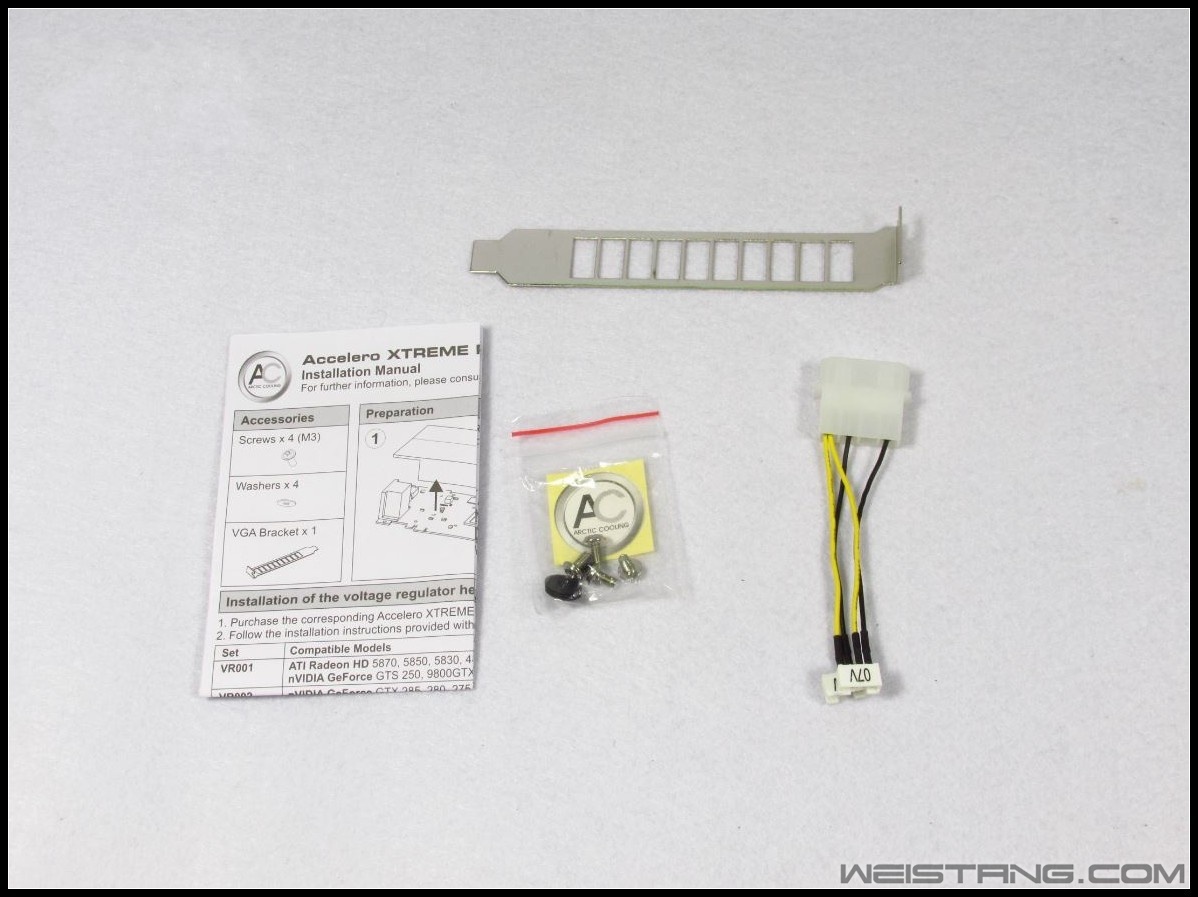

附件；说明书 贴指 4颗固定螺丝，挡版及7v降速线

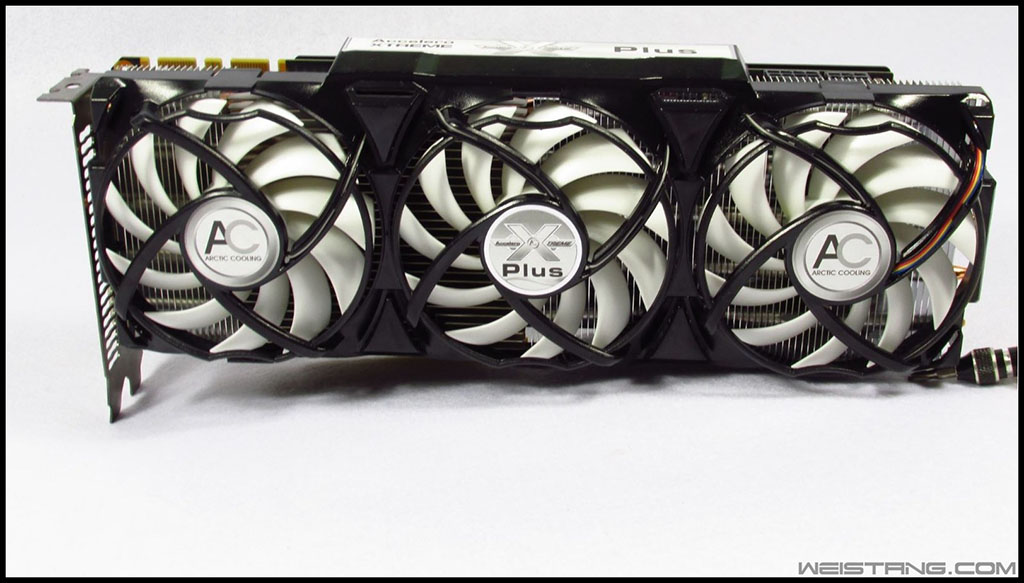

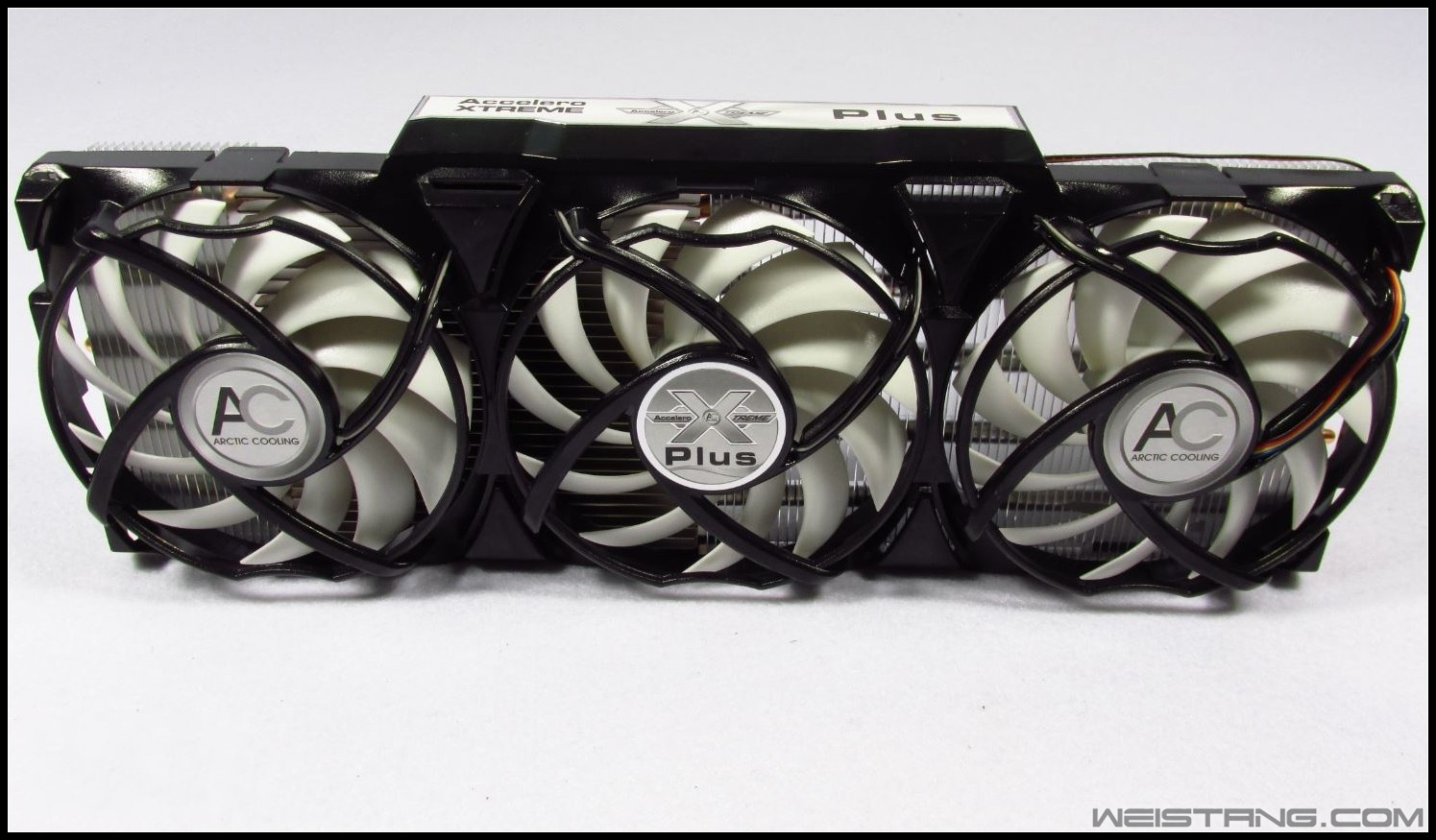

去了包装的ac3外观霸气啊，进灰以后也比较好清理，去掉风扇的卡扣就ok了，侧面醒目的logo











说真的的ac3  1代  2代除了扣具不同真没看出来不同.不过我还是喜欢用一代，因为一代扣具是一体的不会让pcb变形.2代虽然兼容性好了，不过分离式的扣具给显卡pcb的亚历山大啊








散热器底部有大块的铝，可以更快的导出热空气

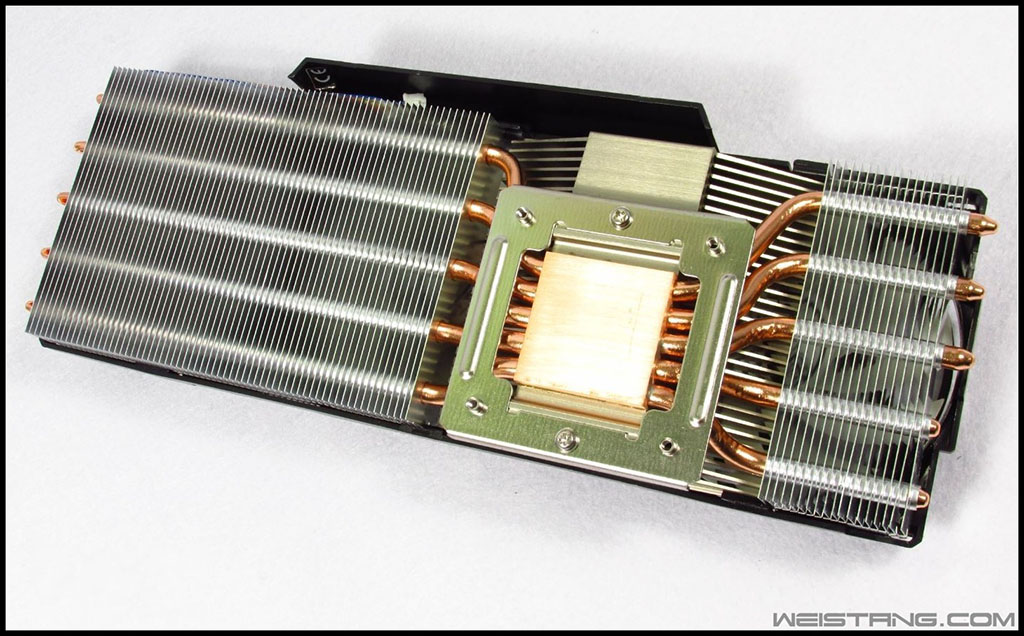

散热器底部核心不是特别大，兼容性还不错.铜底能更快的加速排出热量，热管采用5根6mm








vr004 配件有16个显存ms管铝材质散热片，480用的底版扣具，2个螺丝，贴散热片用的硅胶

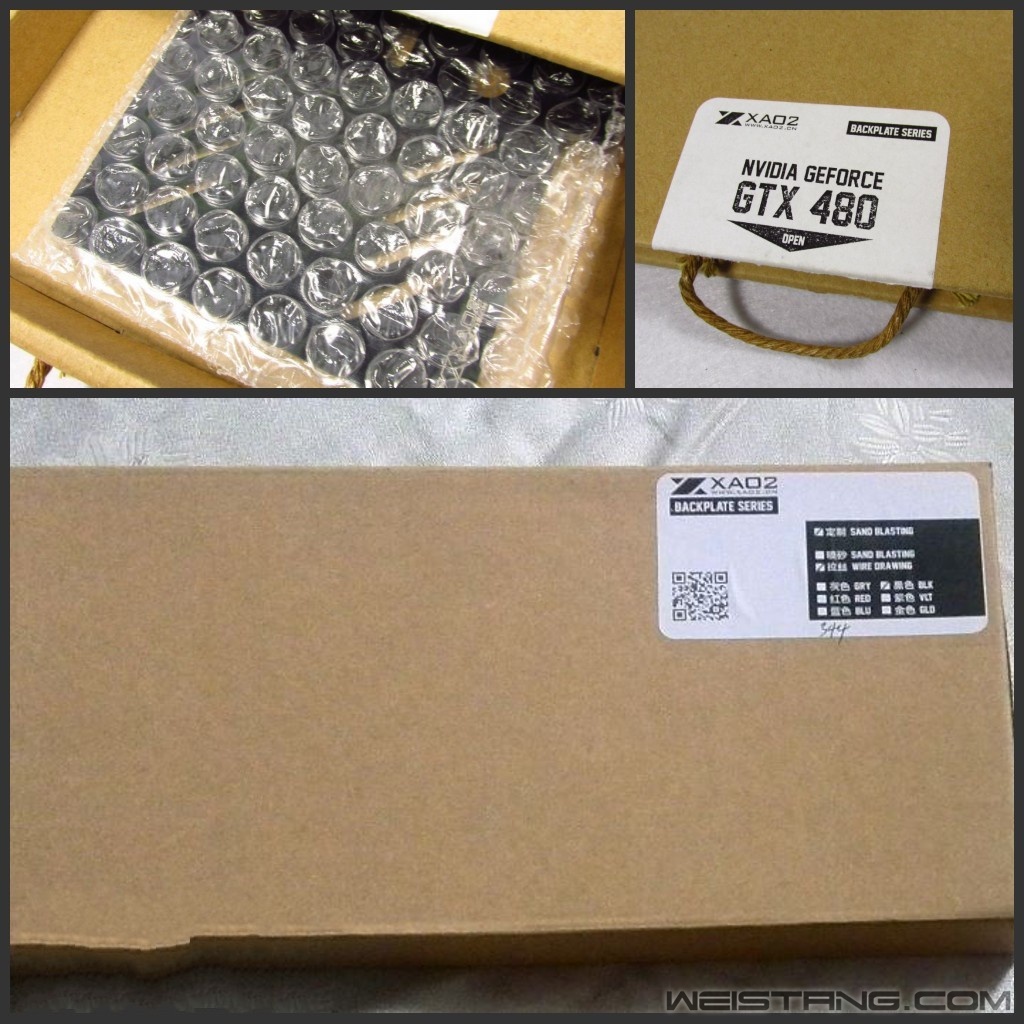

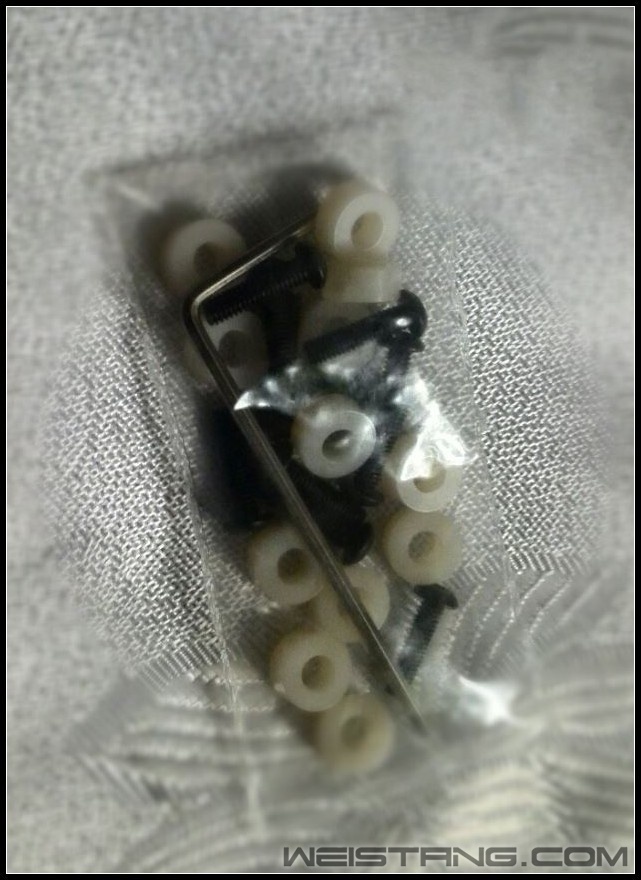

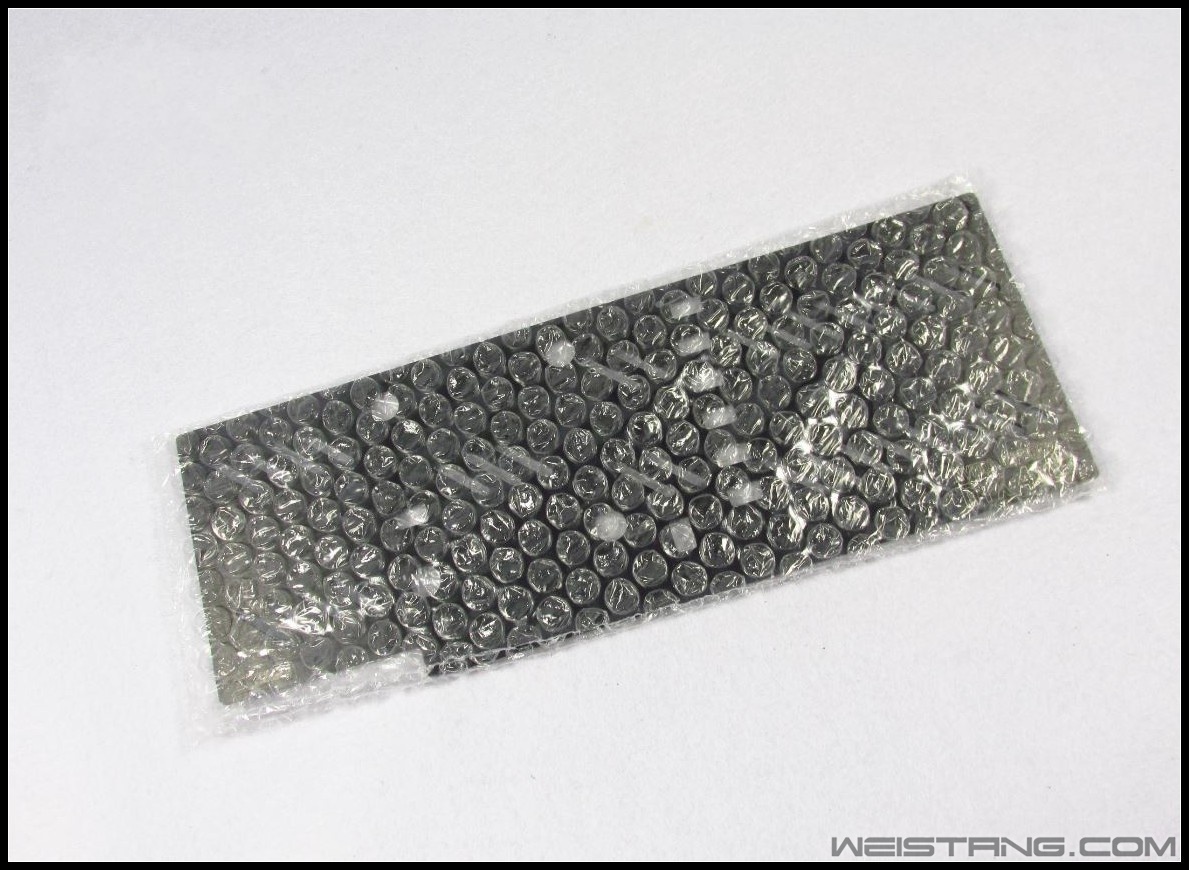

定制的480专用背版及外包装跟螺丝










背版采用合金材质，拉丝工艺

ac3显卡散热器与背版安装篇：

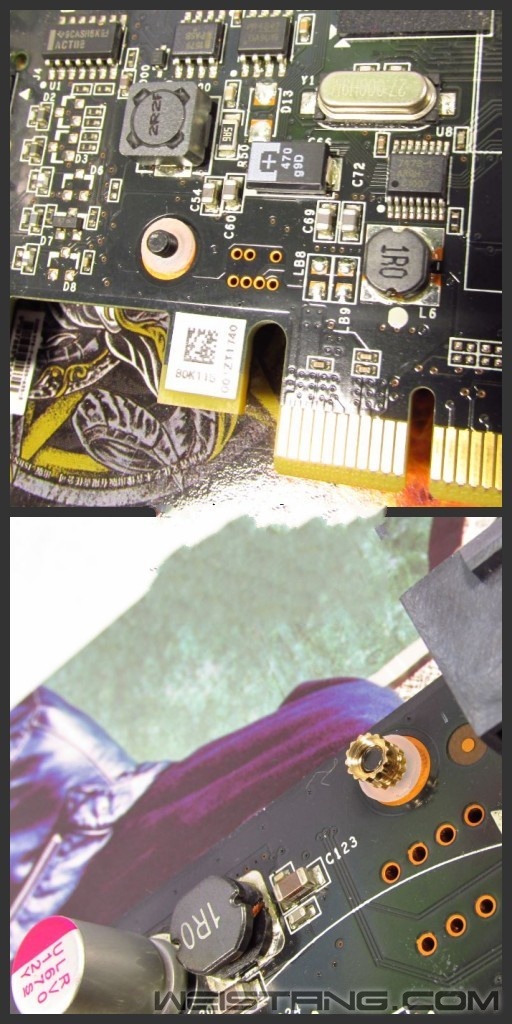

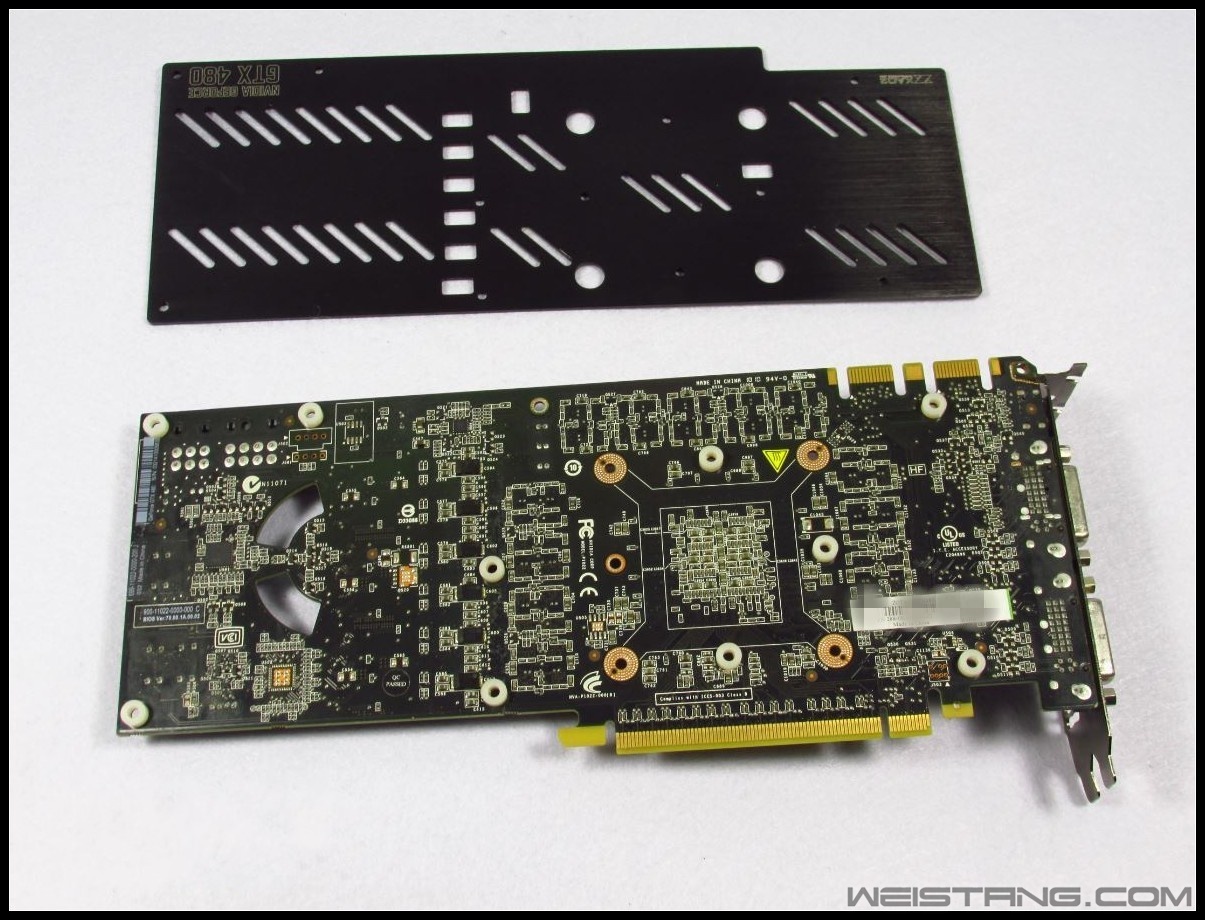

第一步把需要安装的显卡背板的塑料隔离柱取出来.然后显卡背面向上.放到孔距上接着安装上螺丝然后找硬一点的东西托着把显卡反过来.正面放上塑料垫片最后把滚花螺母拧紧就可以了

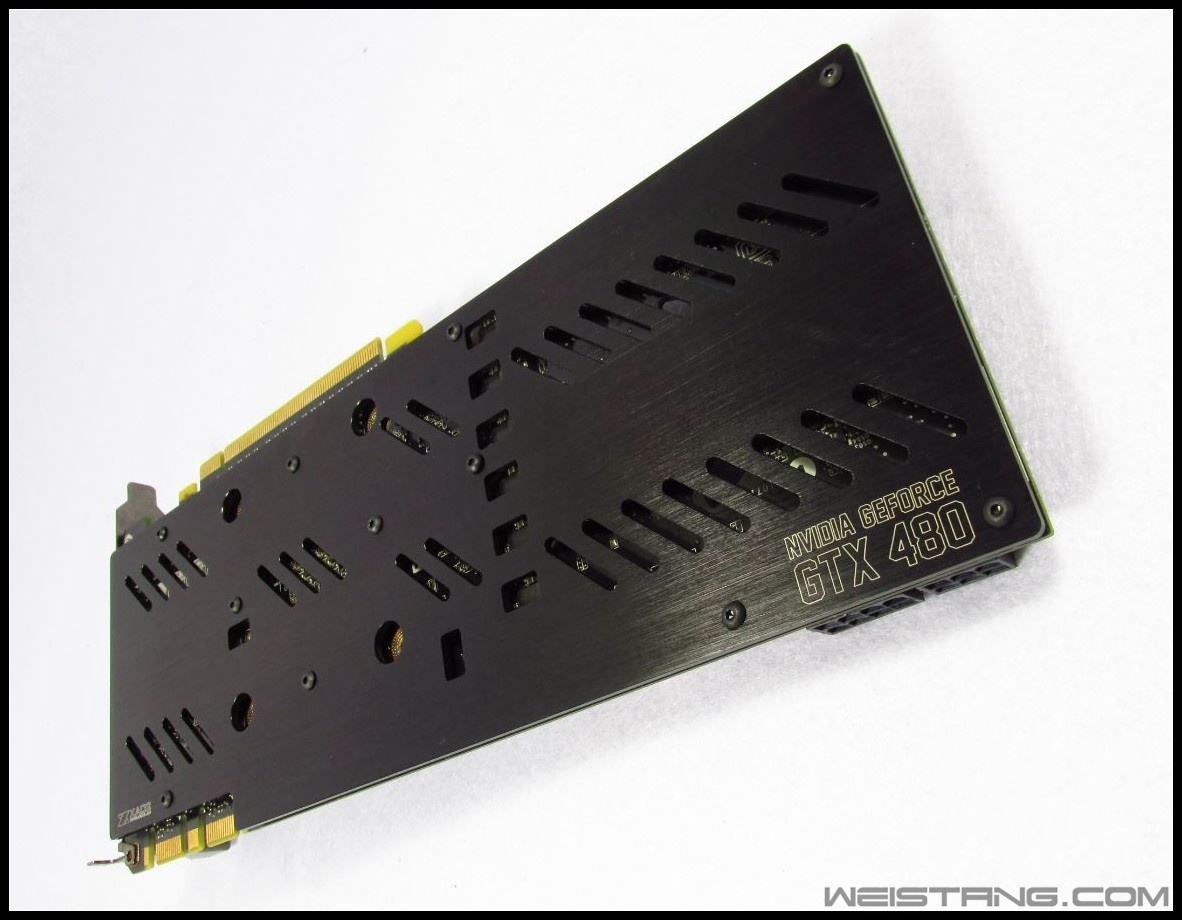

背板初步完成的样子，效果不错呵呵

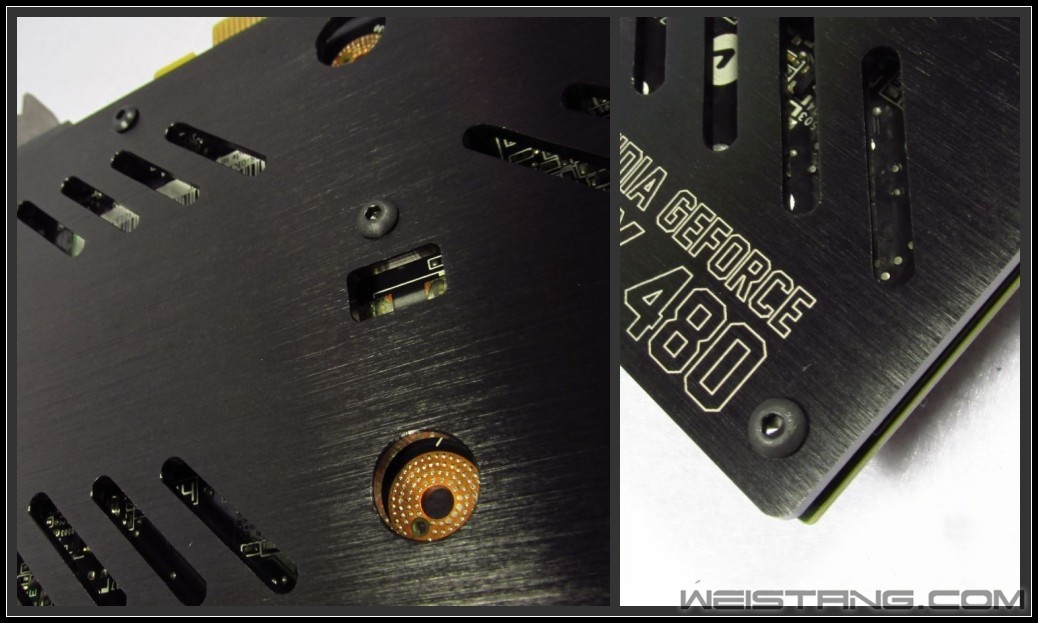

背板因为有隔离柱所以不会贴到元器件，背板布满排气孔








取出硅胶挤在显存与ms管上，不要太多多了也没用

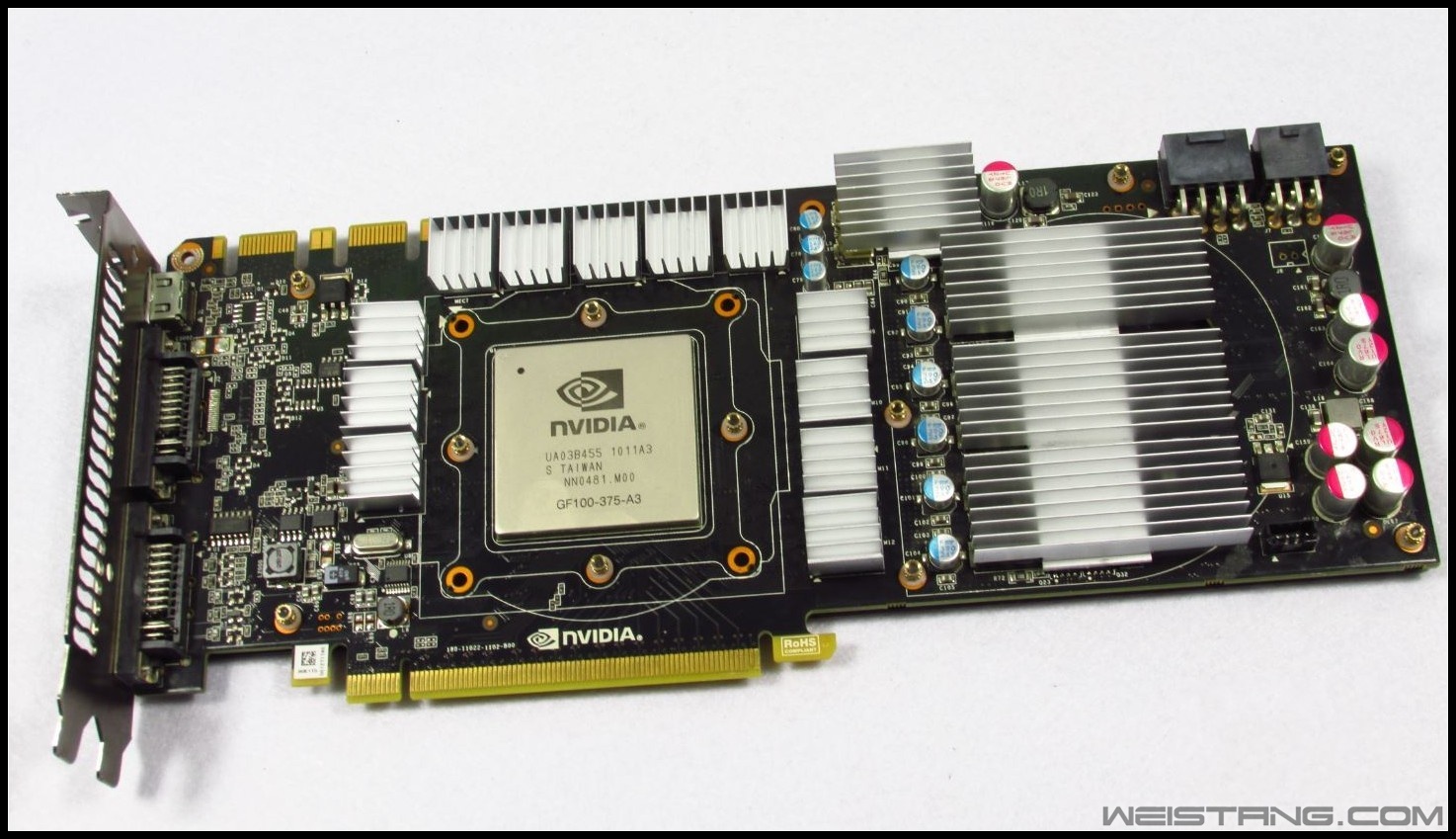

把显卡散热片贴到显存与ms管上放1个小时，必须放1个小时因为短了硅胶不会干掉，

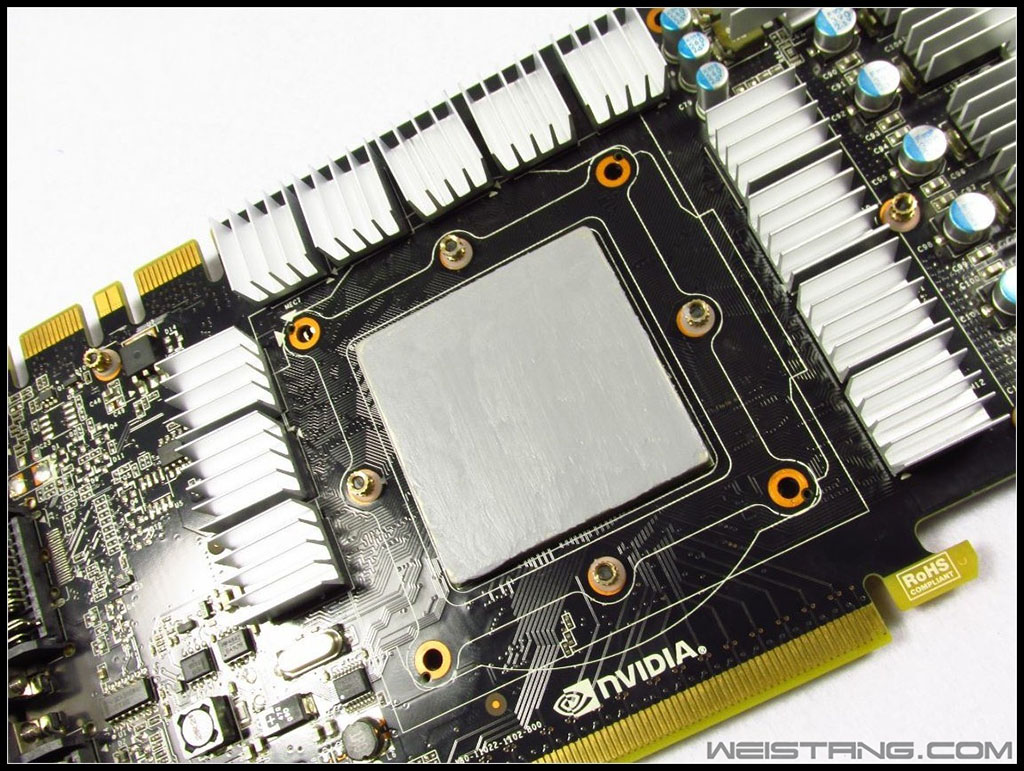

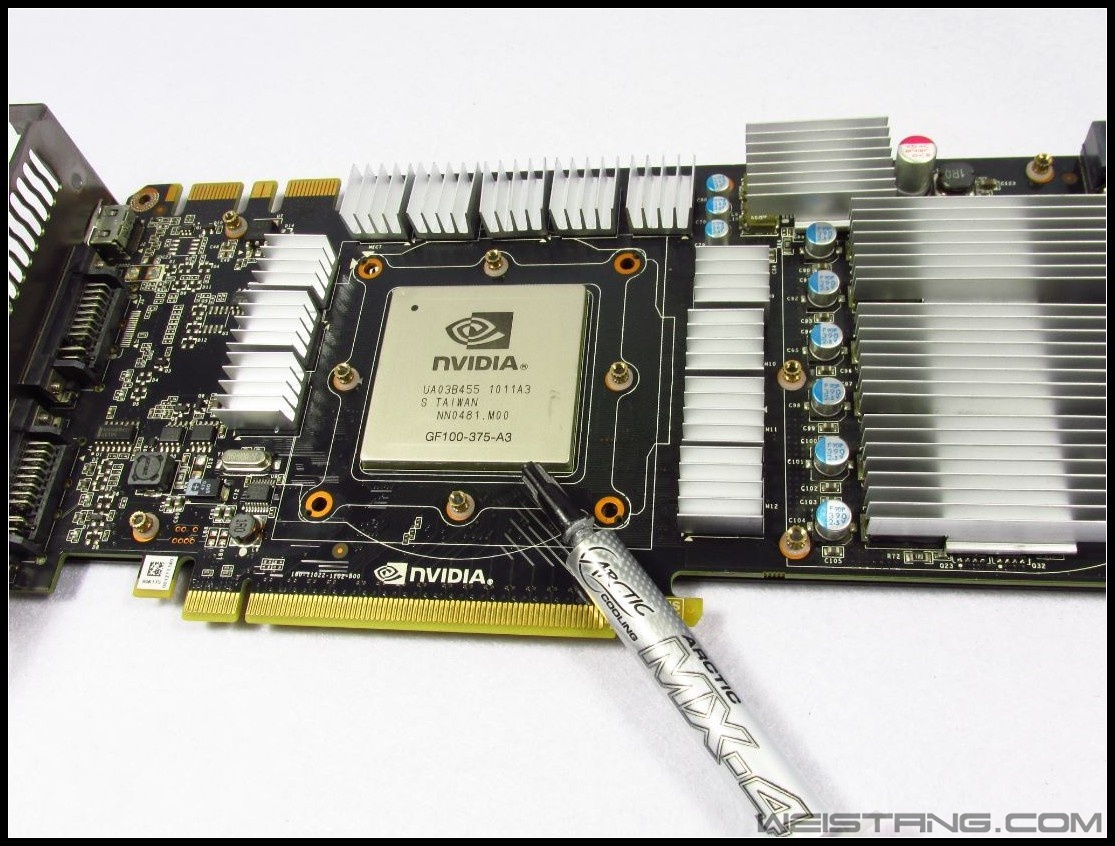

涂抹上ac m4硅指，可以用指套涂，不要太厚








最后把显卡散热器倒过来.显卡PCB对准4颗螺丝先放上垫片在用螺丝拧上.（PS ;不要一颗一颗的那样拧.这样会使pcb受力不就均.会使pcb弯曲.正确的方法是；先将一个斜角线拧紧后再拧另一斜角线.拧到适中即可.拧的过紧会损坏核心

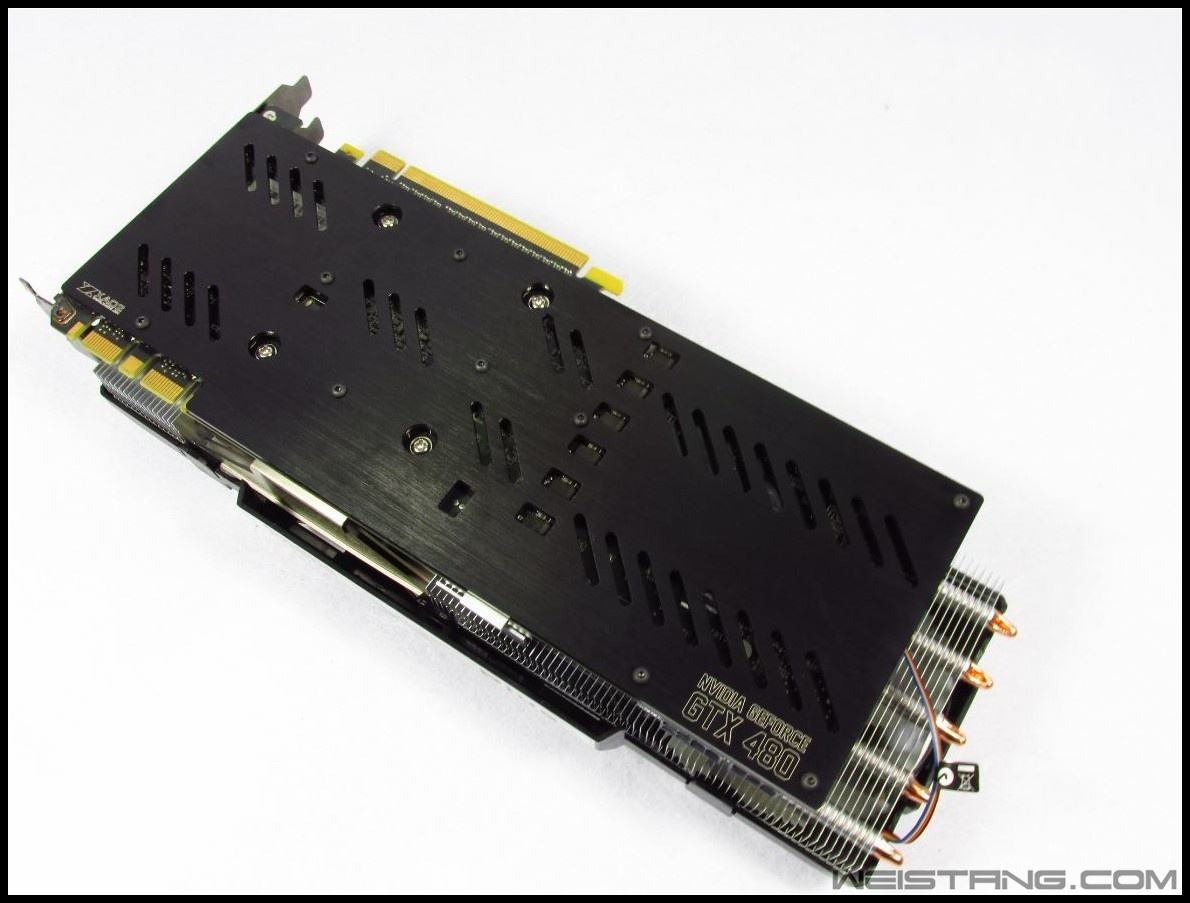

全部安装完成的样子V587啊









安装完ac3的480重量是1100g 2斤多一点点






安装上ac3的gtx480长度29,5cm

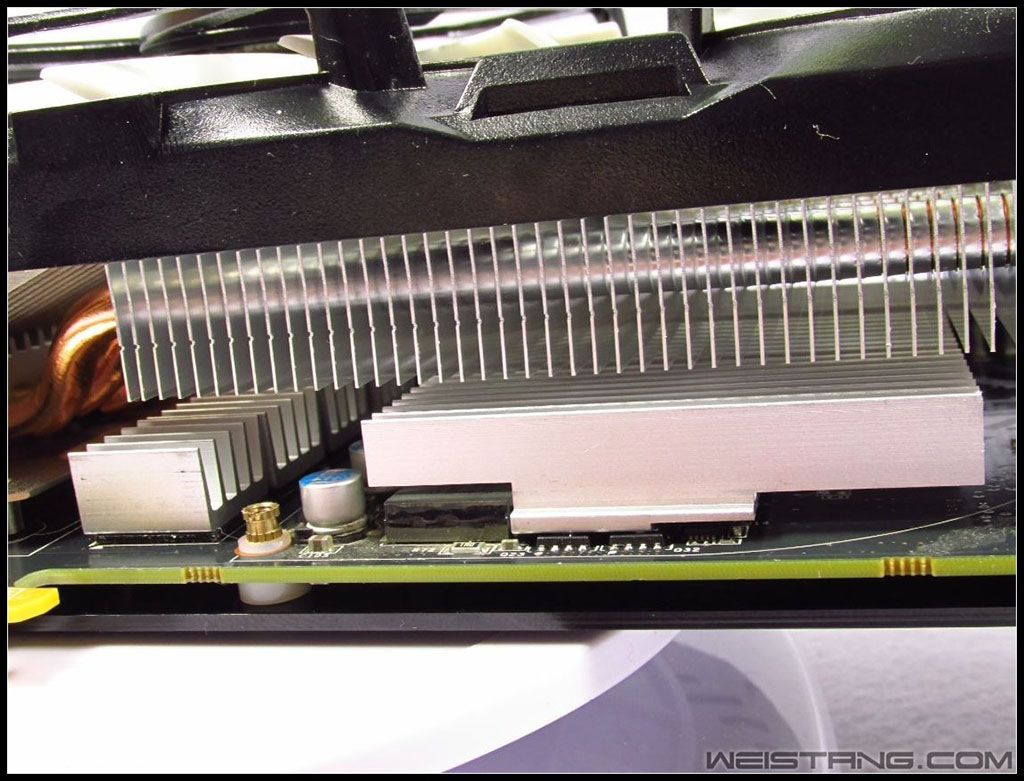

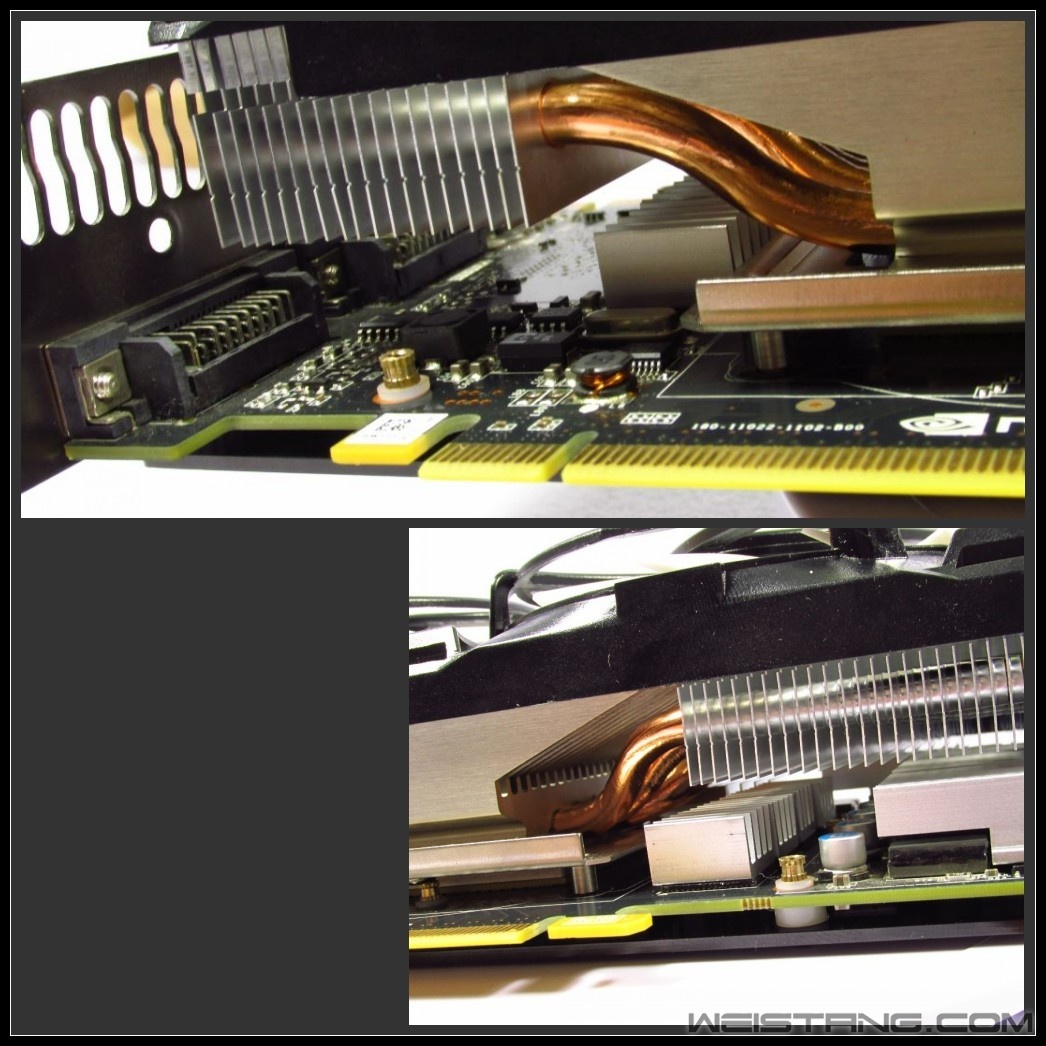

散热片面积大的很，与散热器兼容性不错






公版散热器上机的样子







ac3 480上机的效果，长就一个字呵呵

STOEN777

散热测试：

平台；
CPU：Intel Core i7-2600K
主板：微星Z77-GD65
内存：美光 灯条 4GBX4 1866
显卡：GTX 480
机箱；乌鸦2-E
硬盘：  希捷2TB
电源：海盗船AX850

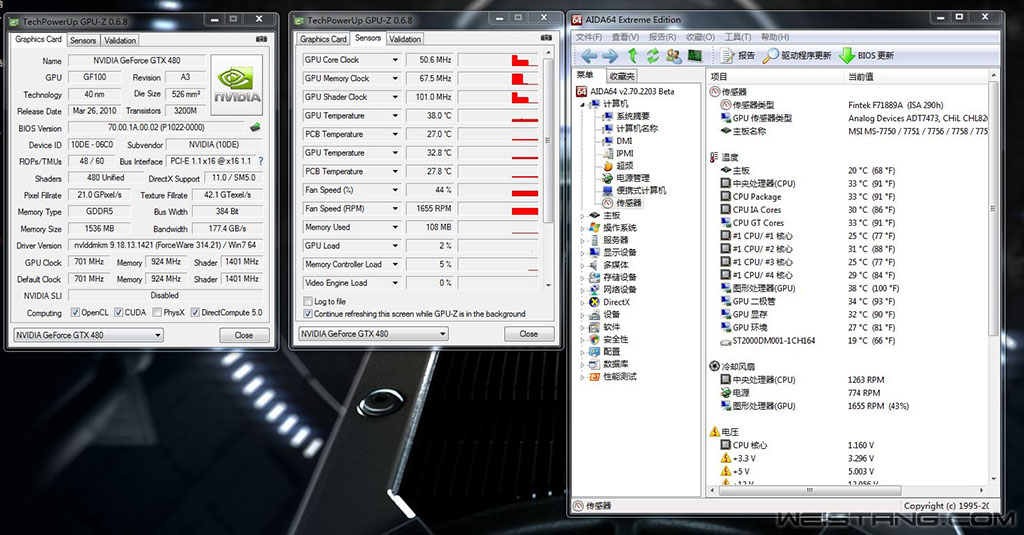

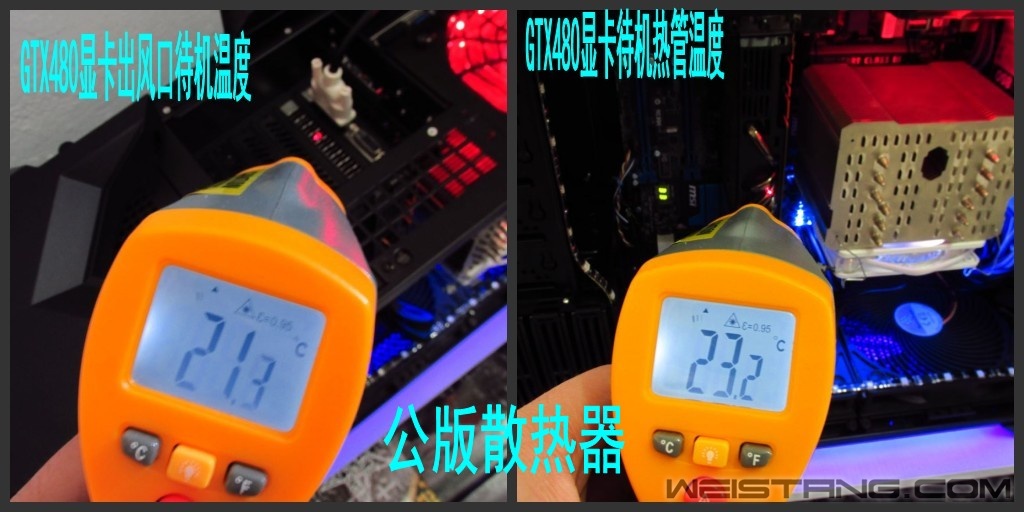

首先看看480原装散热器待机温度

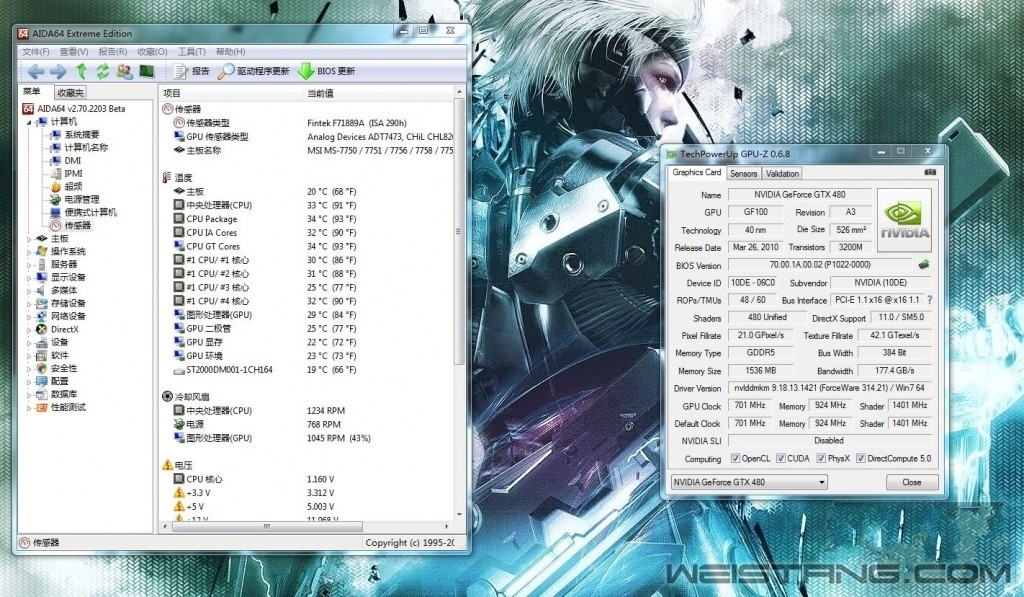

480ac3待机温度

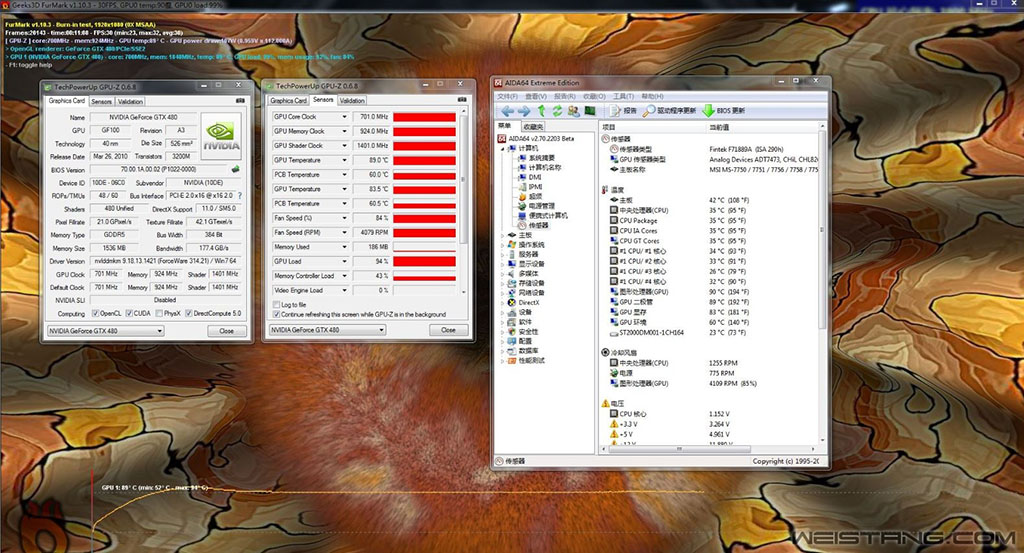

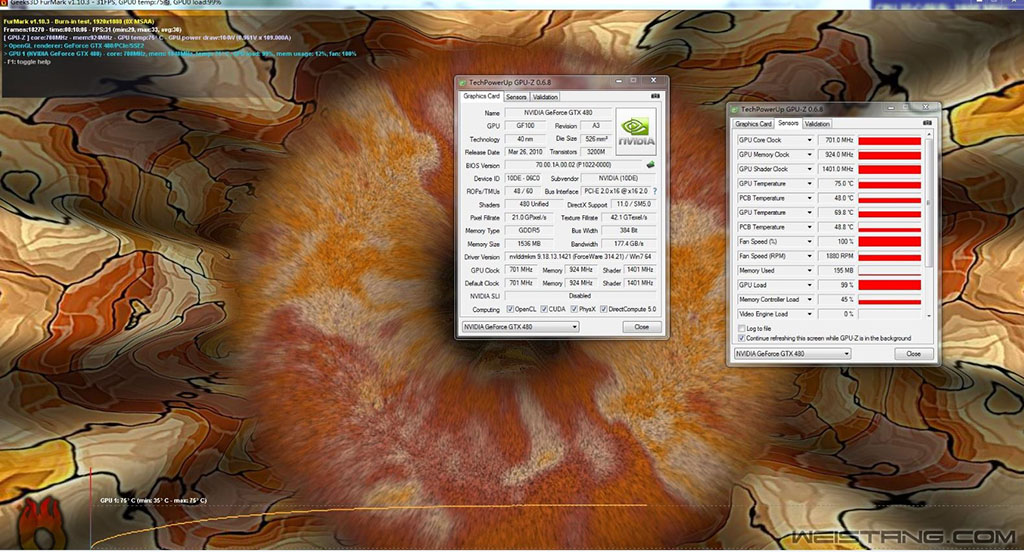

480ac3考机温度

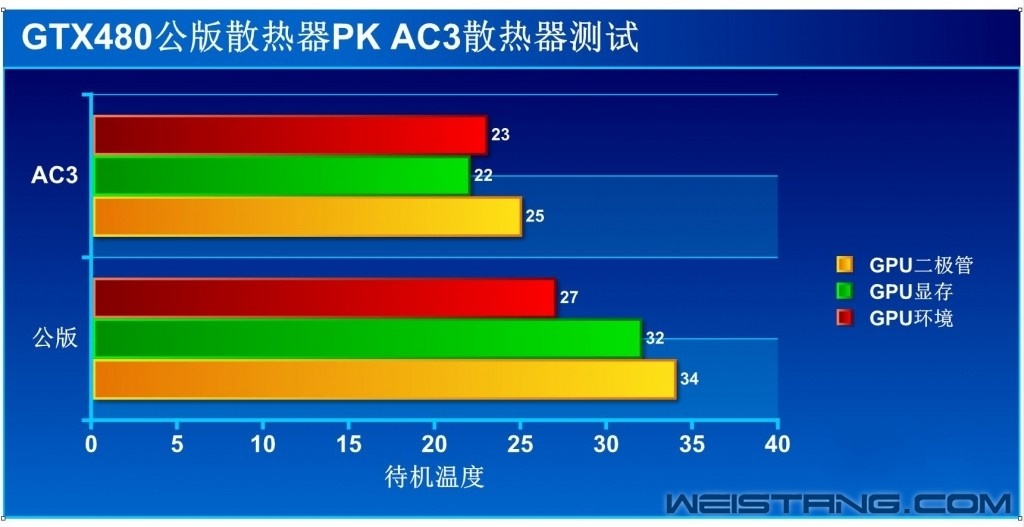

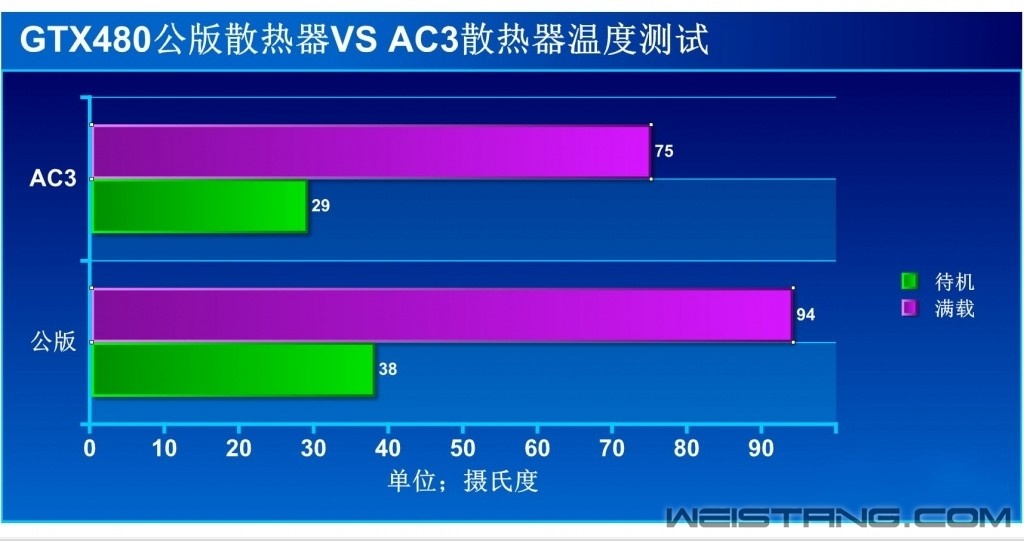

图表汇总：

噪音以及部件温度篇：

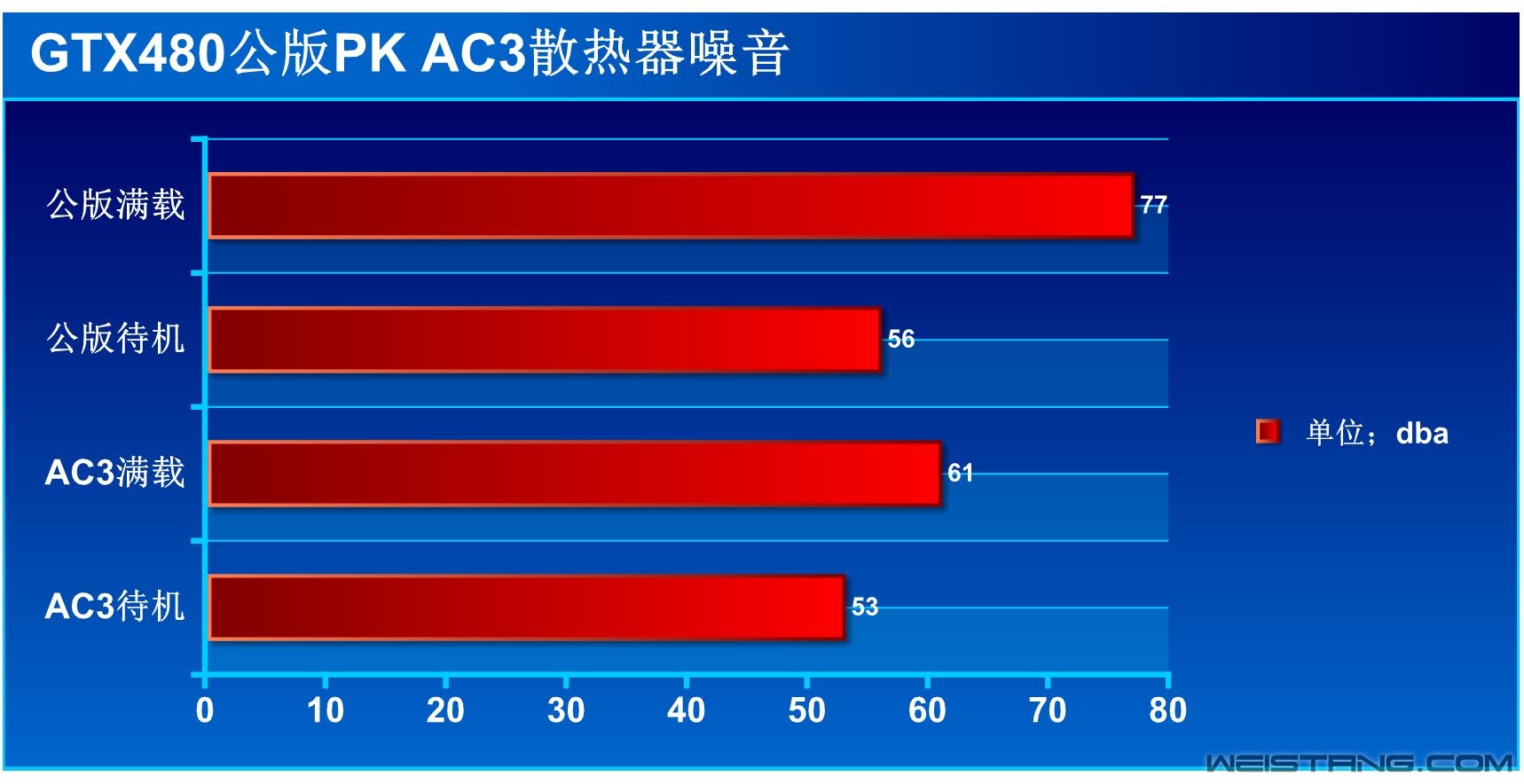

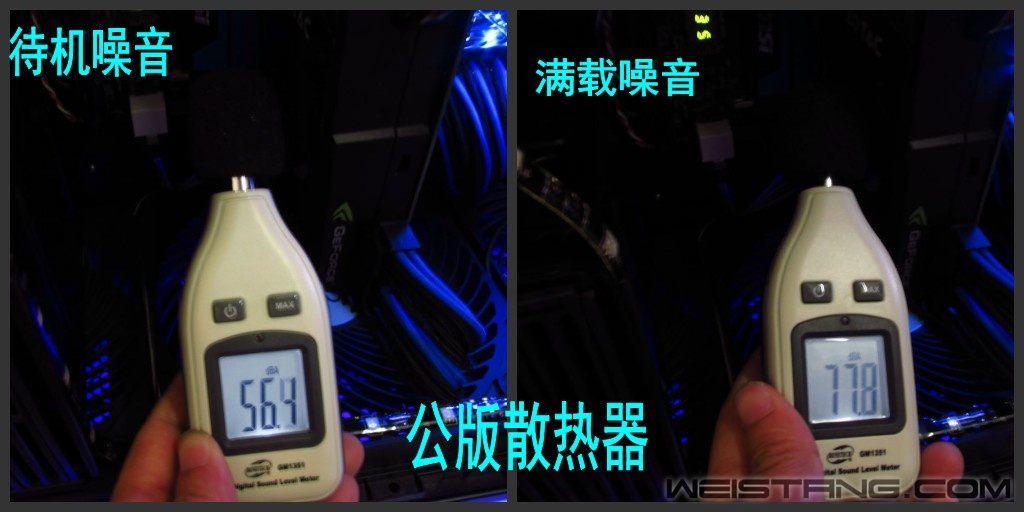

gtx480公版散热器噪音










ac3散热器噪音

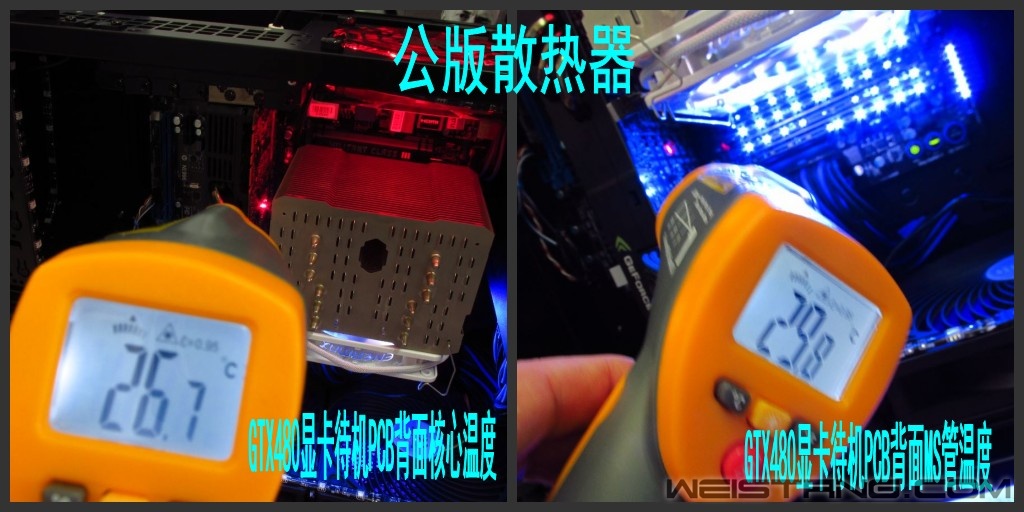

显卡各部件温度待机公版散热器

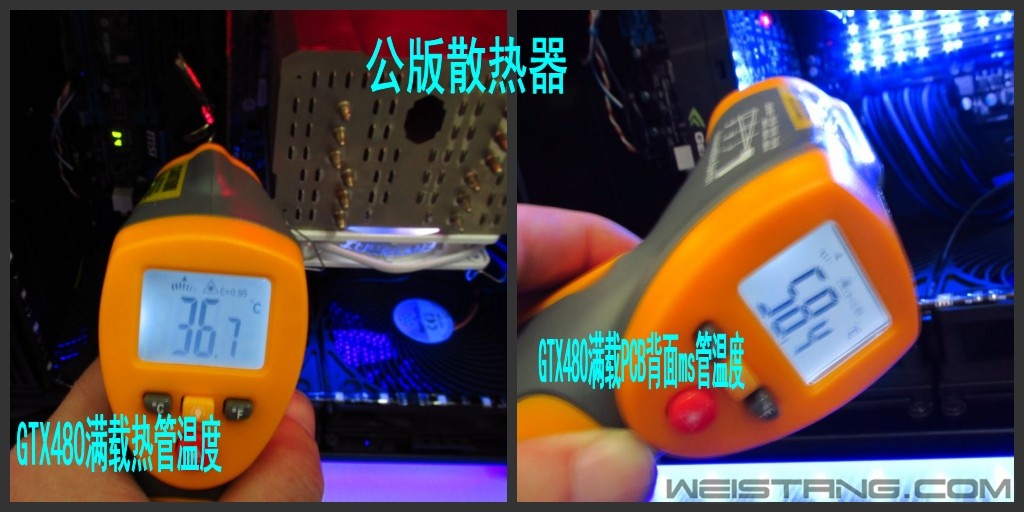

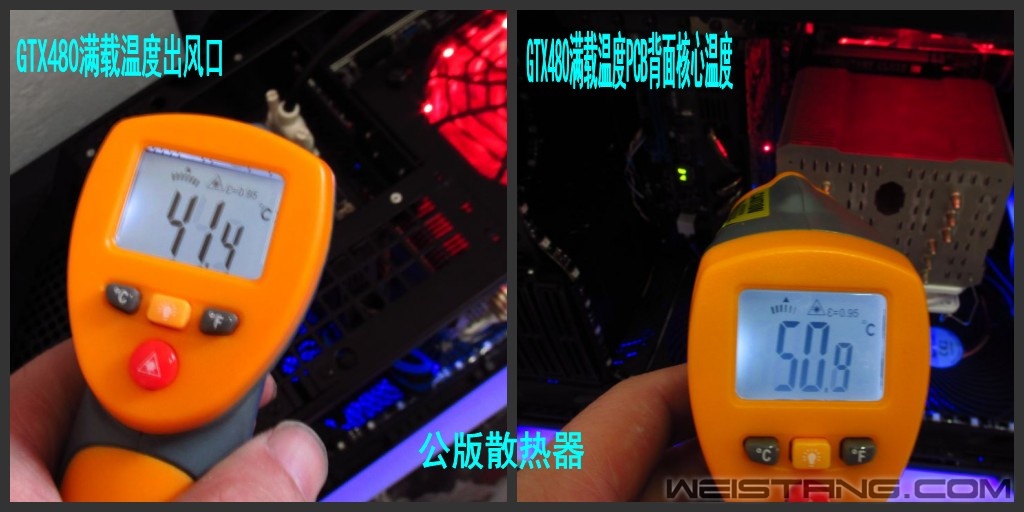

显卡各部件温度满载公版散热器

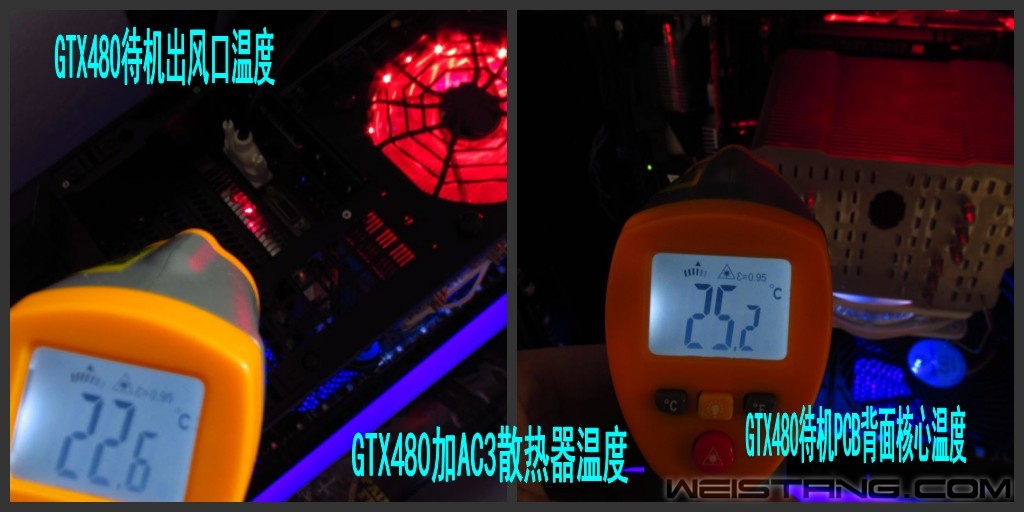

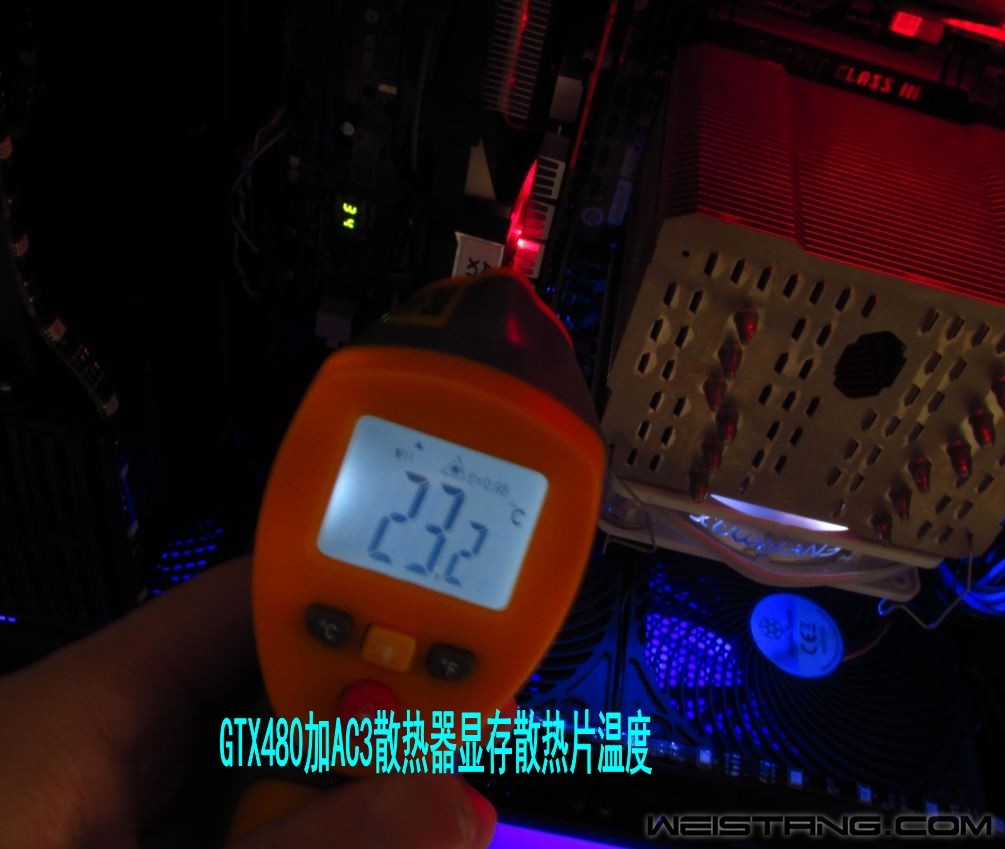

ac3散热器显卡各部件温度待机

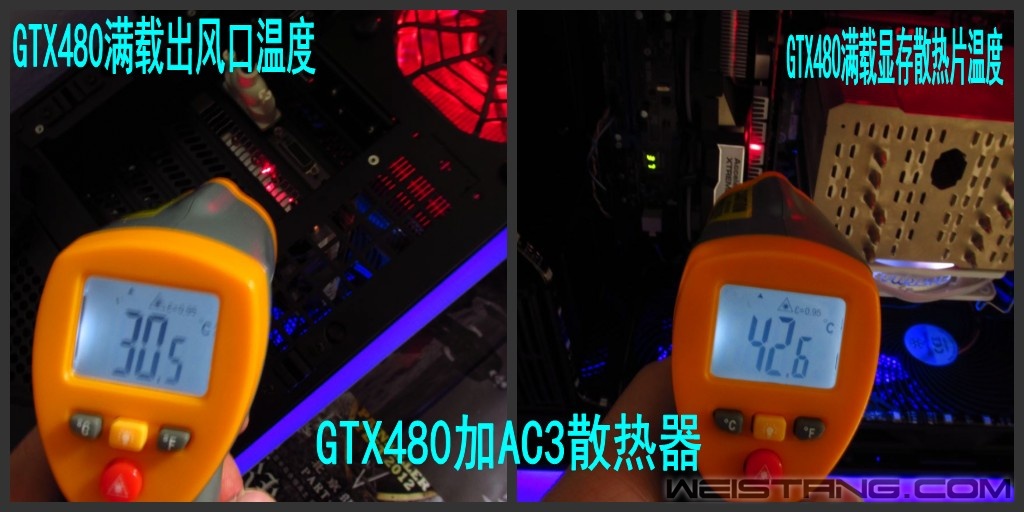

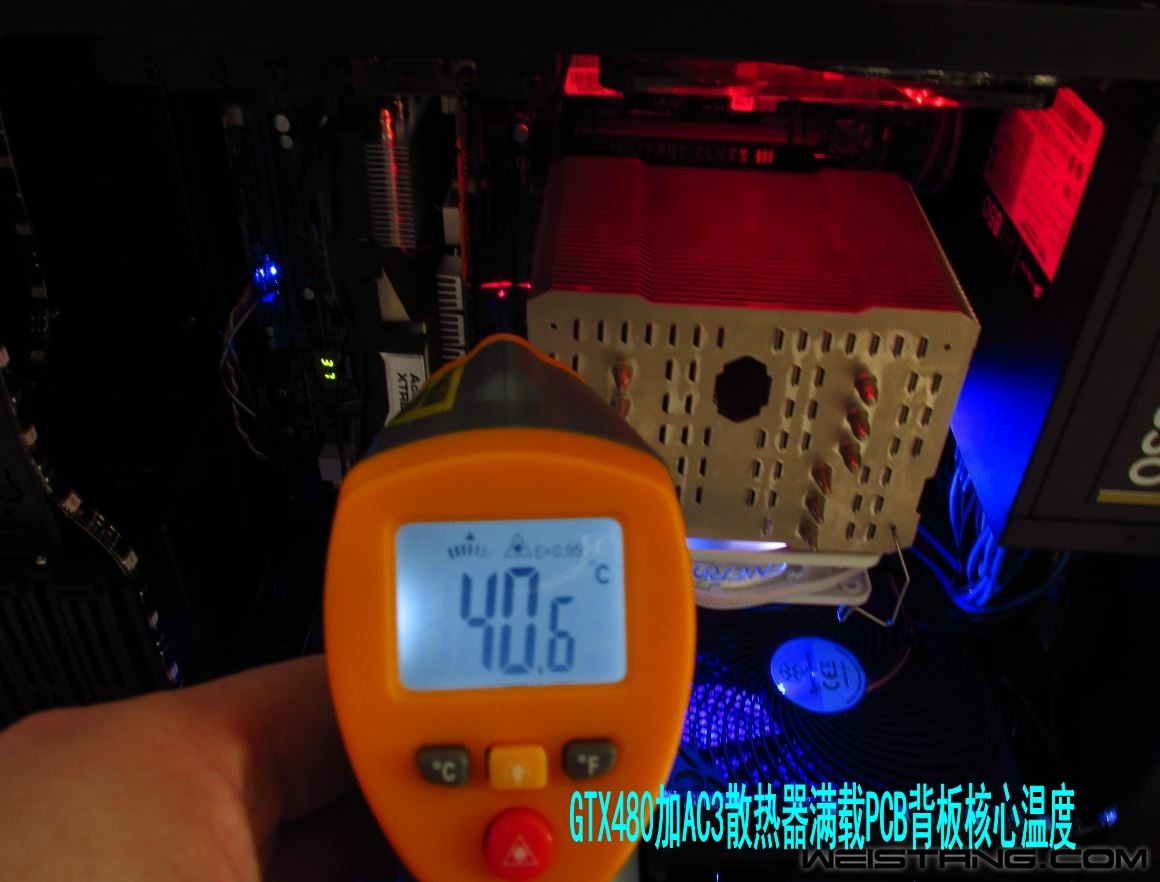

ac3散热器显卡各部件温度满载







总结；
          想当年gtx480也是卡皇的位置，不过现在已经改朝换代了，老人家是心有余而力不足，所以gpu性能的好与坏不是频率高显存大就行的，还是要厂商不停的更新架构与制程交替才行，才能给硬件玩家源源不断的提供爱不释手的手中武器gpu，这次测试到不是看480的性能，性能在强也是几年前的产物，主要是ac3会把480这个狂热的火蛇压到多么的低温，测试完还是比较满意的，不借助机箱风道的力量，能把480压到75度，而且兼顾其他元器件这样不光是温度跟着降低，噪音也得到解决，PCB温度越低对于硬件延长是有好处的，70+的温度只在farmark残酷考机时才能达到如此高的温度，正常ac3  480游戏时只有50多度，难道我们能说这不是ac3的功劳吗，虽然ac3细节做工粗糙了一些，但是散热效率没的说，480超频时也不过61度这是用ac3的效果，用公版散热器死机是必须的，以后ac3一代是不会在有了，厂商彻底停产了，替代品是ac3  2代3代，tb有山寨货的ac3所谓3代，那根本就不是ac的正品，不过是南方厂商的仿冒品，散热器虽说是散热效率应该排第一，不过在我看来外观好看与否也是重要的一个指标.
