[机箱] 【外设堂—评测室】追风者 PK515E EVOLV ATX机箱装机评测

[复制链接]
发表于 2015-9-20 22:07 | 显示全部楼层 |阅读模式
开篇

      正如上篇所说,小编在评测完ITX和M-ATX机箱后,将要评测ATX机箱。所以今天,小编要把不久前送达外设堂评测室的追风者PK515E EVOLV ATX(以下简称PK515E)机箱(黑色)评测奉上。此款机箱采用了外铝内钢设计,并对分体式水冷的支持做了极大优化。

追风者 PK515E官方分解效果图


      作为EVOLV系列中压轴登场的产品,PK515E较比前作PK215(ITX)、PK314(M-ATX)来说,可谓诚意满满。以至于上市后时常断货,而外设堂本该9月初的评测也被拖到了下旬。那么追风者 PK515E何以至此?我想,XD们应该先来看看官方的宣传视频!


追风者 PK515E官方宣传视频


追风者 PK515E官方参数表


      不知道XD们看完这么有魔性的视频后做何感想!反正小编第一次看到时是被震撼到了,顶盖和面板处最大支持360冷排的安装,支持超长电源和显卡,内部空间很大,小编的第一印象是:能装且不拥挤!

整体

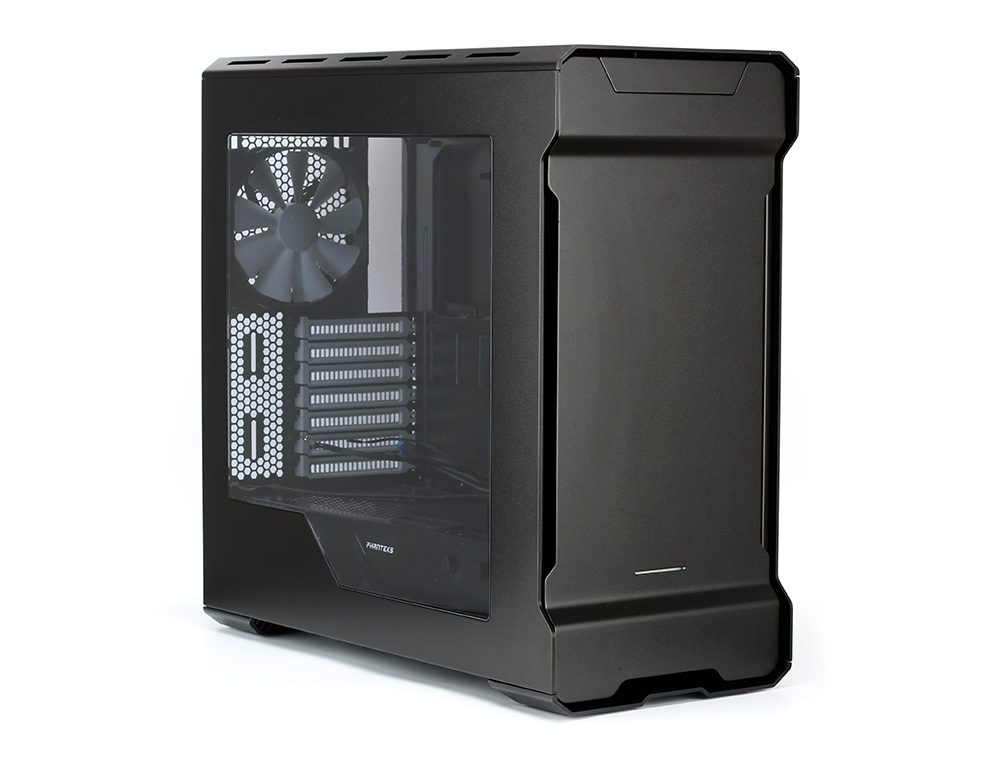

      追风者 PK515E外壳采用铝合金材质(厚度达3mm),表面经过磨砂处理。机箱机械感十足,简约又霸气。侧板异性设计的大面积侧透敢带感,一点不显得呆板或突兀。

PK515E整体


PK515E整体

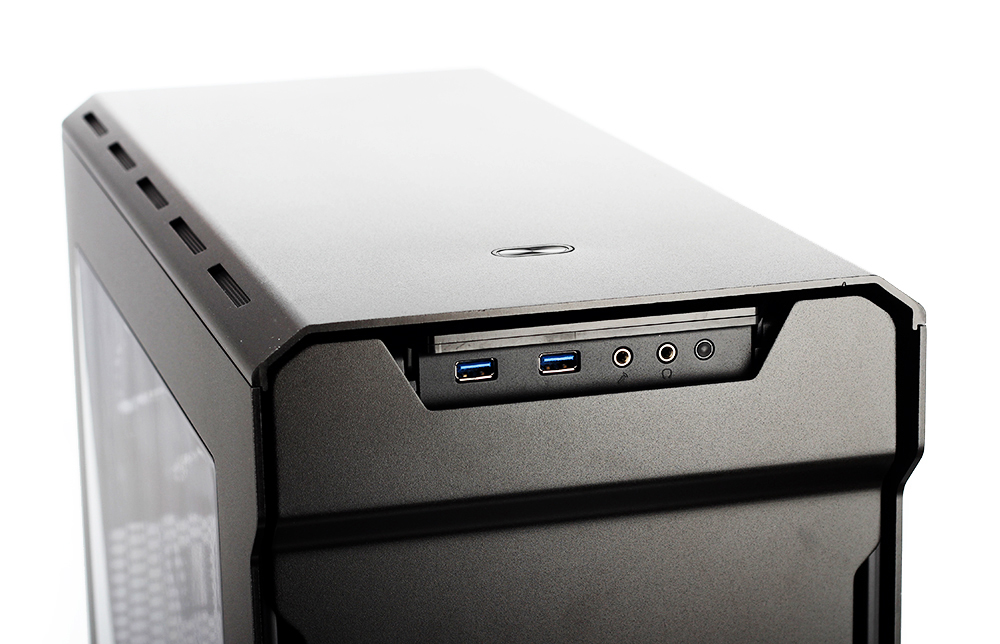

      PK515E的顶盖传承了EVOLV系列的矩形排气孔设计,而隐藏式设计的面板I/O很人性化,且保证了面板整体的美感。面板I/O包含USB 3.0*2(需主板支持)、麦克风、耳机、重启键

顶盖与面板I/O位


      PK515E的底部设计也和整体遥相呼应,四个垫脚也采用了铝合金材质,且在凸起处设有幻震胶垫。而电源进风口位,也采用了可拆卸(免工具)式防尘网设计。

底部设计

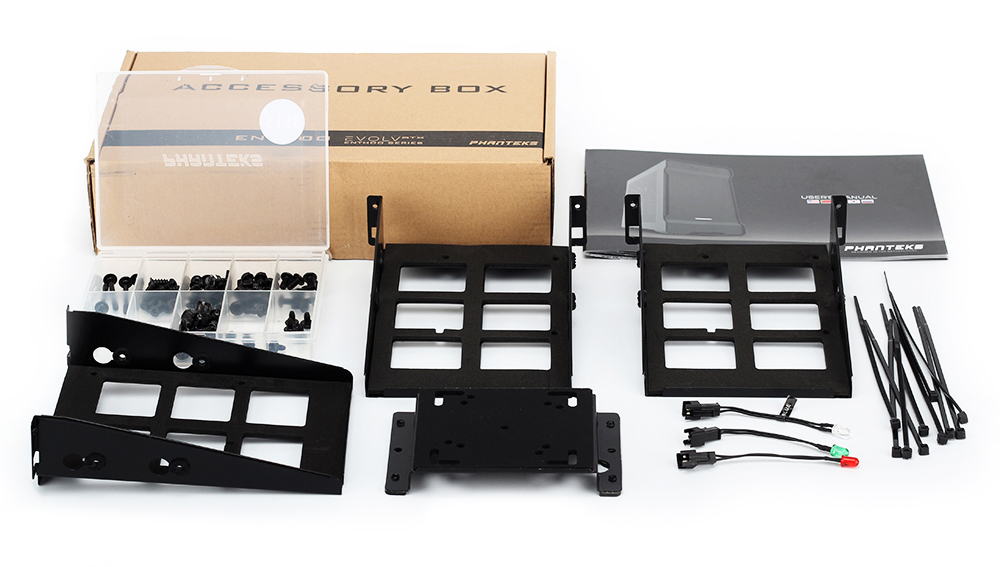

      PK515E随机附件也十分丰富,其包括:料件盒(各种螺丝)、说明书、扎带、LED灯珠*3(红、绿、蓝)、HDD安装套件*3、水泵支架。

随机附件


结构

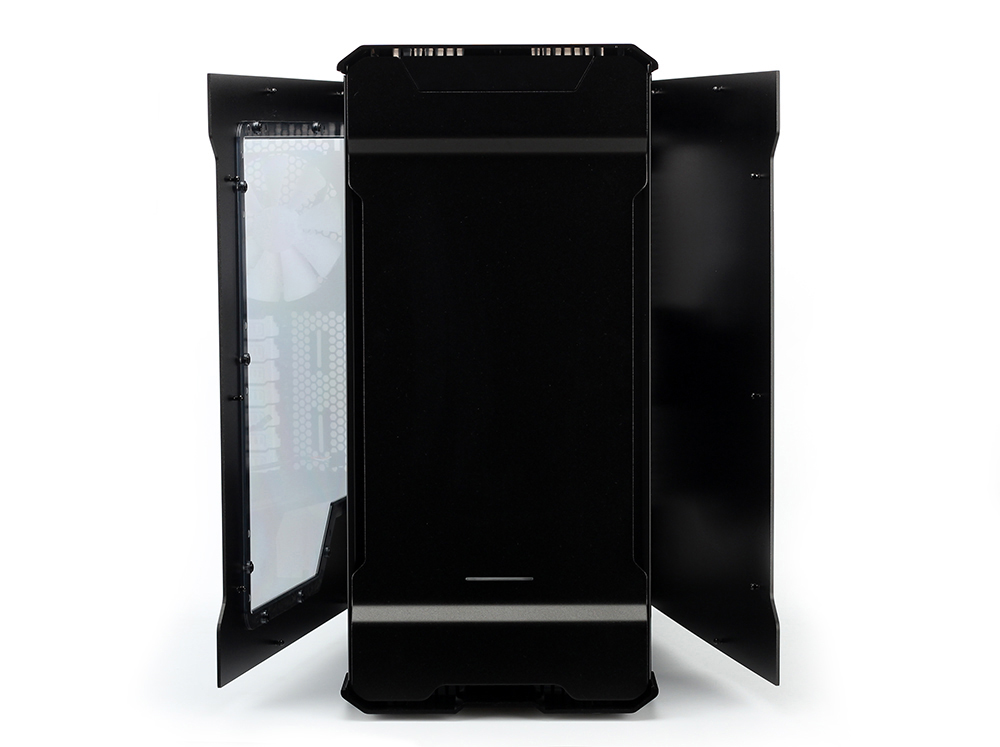

      PK515E的侧板采用车门式设计,提供便利的同时也提升了产品逼格!这个设计早在PK314时期就有,算是致敬经典,延续传奇吧。

侧板车门式设计

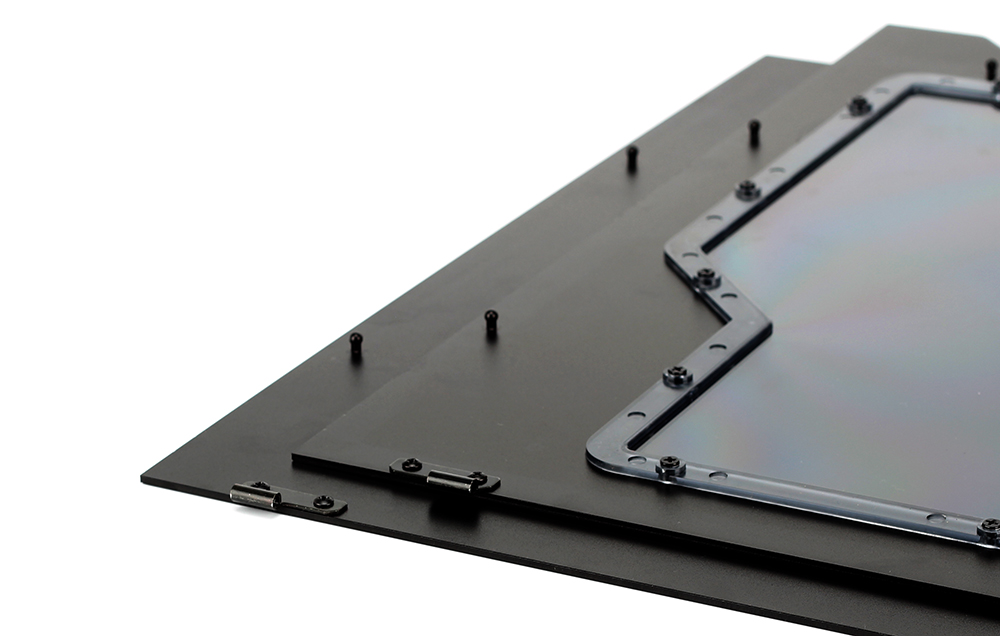

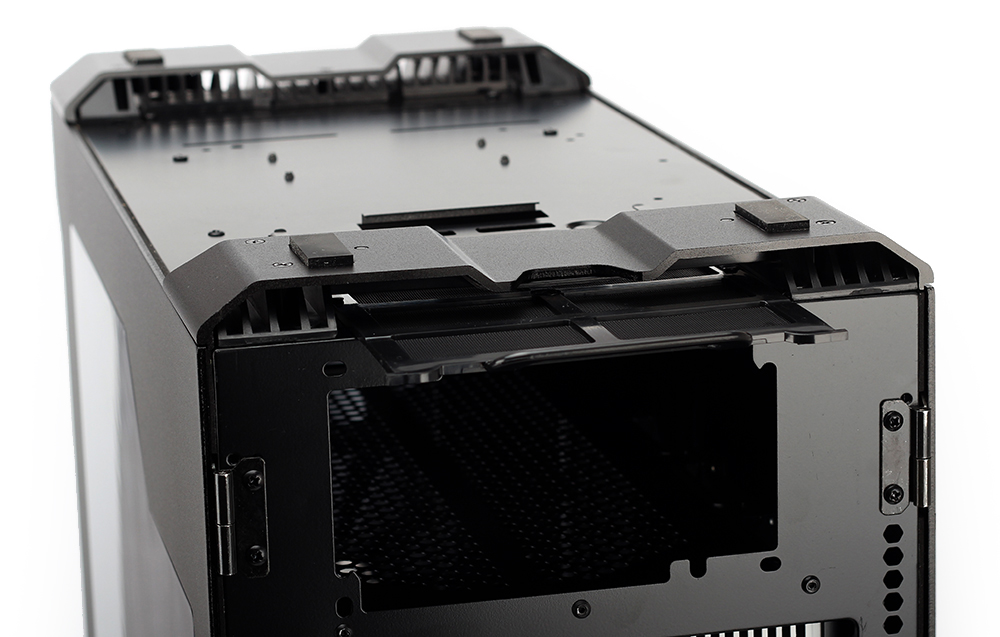

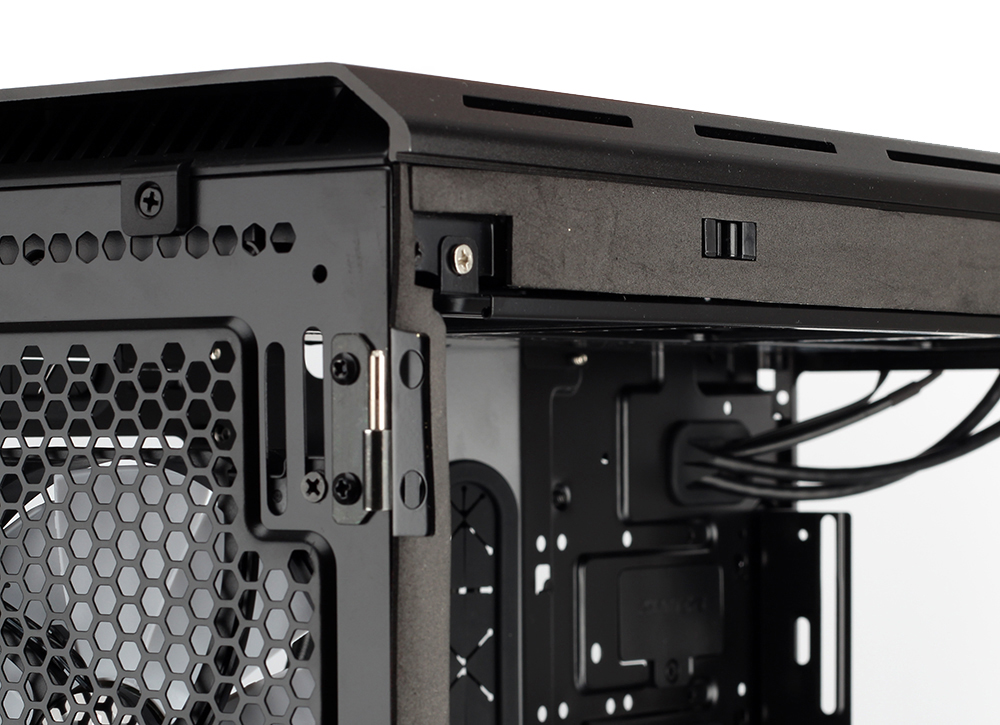

      侧板的固定方式为传统式轴体,开启幅度达180度+,并可以整体拆卸下来。而与内部框架边的固定方式采用了水滴式的PUSH PIN设计,且在内部框架边缘设有减震棉。

侧板折页处特写

侧板固定轴特写

侧板特写

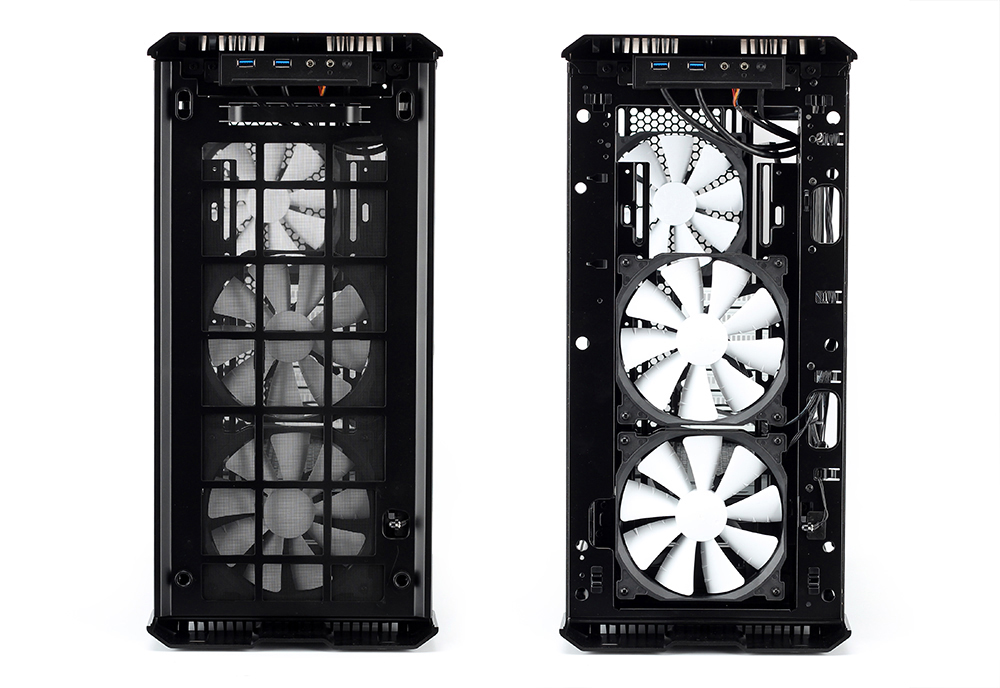

      PK515E的前面板也可以完全卸下,其采用铝塑结合工艺,固定方式也是水滴式PUSH PIN设计。进风位标配两个14cm规格风扇,并设有塑料的全局防尘网(塑料插笋设计)。

前面板拆解

前面板与其防尘网特写

前面板与其防尘网特写

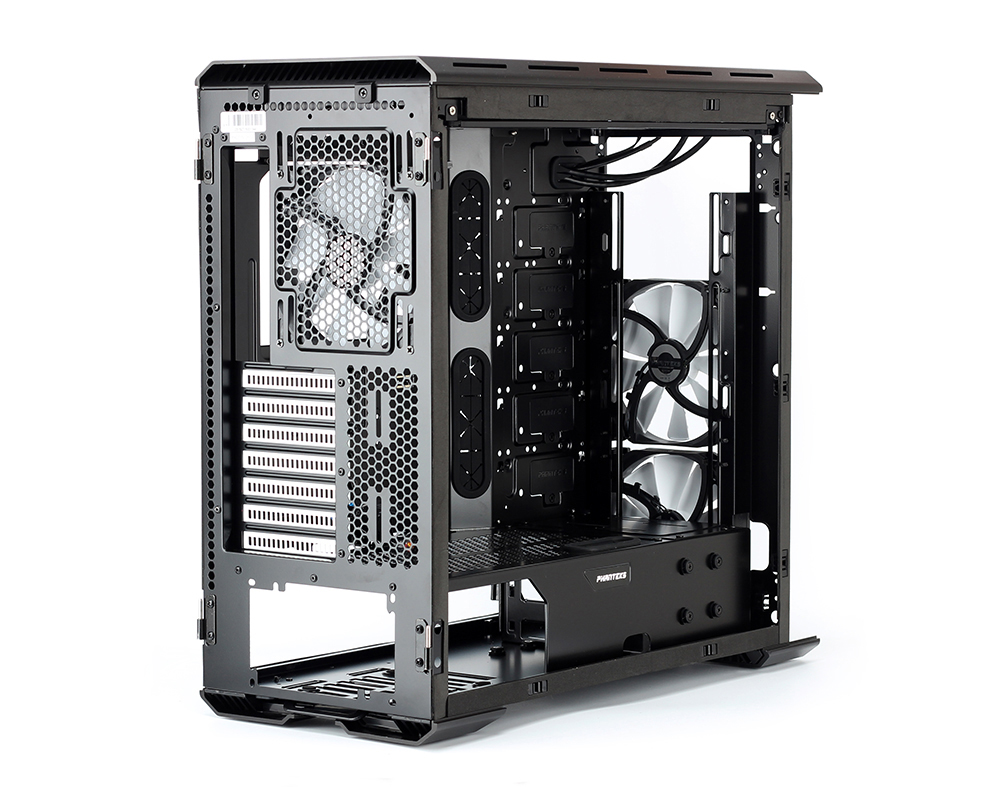

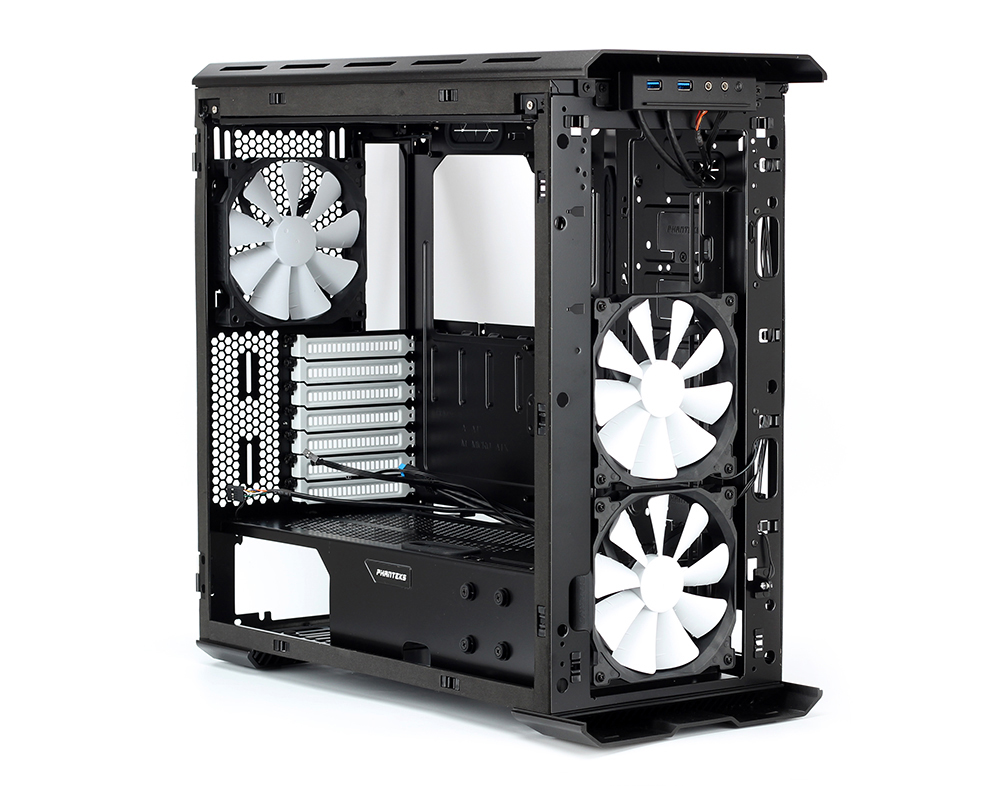

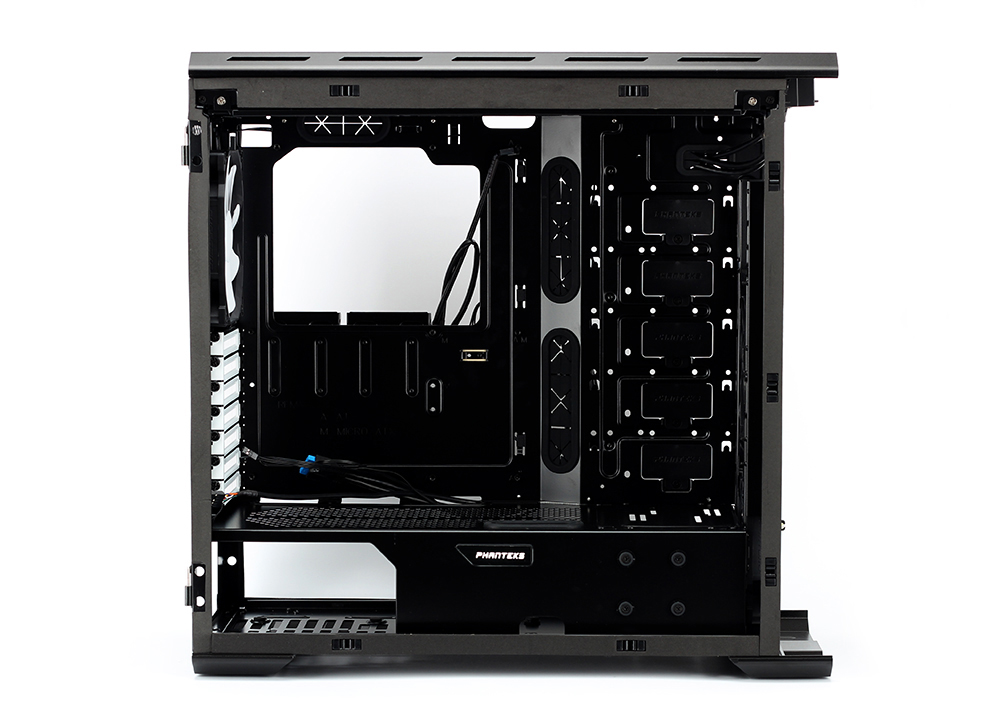

      PK515E的内部结构用料扎实,而且空间巨大。前置双14cm风扇进风,后置一个14cm风扇出风。7个PCI挡板,道明了其ATX级机箱的身份。电源与主板安装位采用了分仓设计,有效阻隔两大发热源。

PK515E内部结构

PK515E内部结构

PK515E内部结构

PK515E内部结构


细节

      PK515E的标配风扇也不含糊,扇叶上有剑齿状的楔形设计,可降低风噪、加大风压。而前置风扇右下角是可替换的LED灯珠(电源指示灯),默认为“白光”,随机还附送了3颗(红、绿、蓝),可根据需求替换,图中小编换上了“红色”的LED灯珠。

标配风扇特写

LED灯珠特写


      PK515E顶盖的冷排安装位采用拆卸设计,最小支持120、最大支持360或280冷排,极大方便了冷排的安装(前文视频里也有介绍)。

顶盖冷排安装位特写


      PK515E内部正面的右侧设有HDD扩展安装位,最多支持5块HDD的扩展安装。而其下方还有一个SSD的扩展安装位,可以展示SSD产品外观(据说宇帷 RGB SSD要来了,这个位置做展示不错哦~)。

HDD扩展安装位特写
SSD扩展安装位特写


      PK515E的电源安装位,设有4个圆形减震棉垫,底部还设有进风口防尘网设计。而不大不小的开口位是为了方便使用者对电源型号、铭牌的查看,当然也可以展示产品!

电源安装位特写

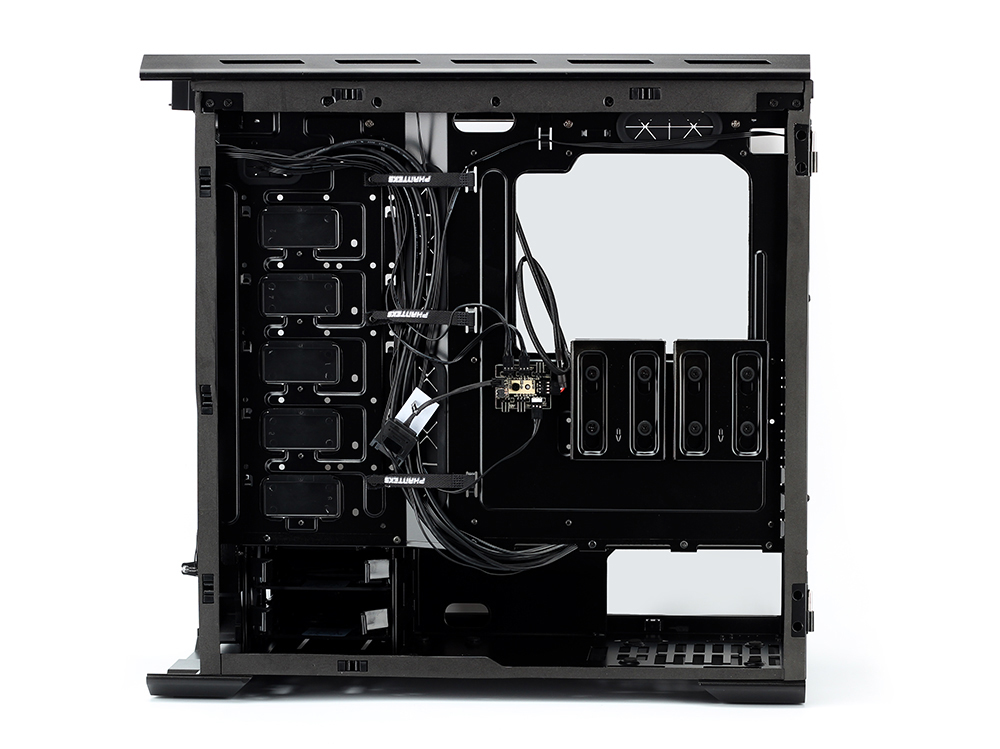

      PK515E的内部背面自带扎带设计!还有一个独立PCB的风扇HUB(集线器),采用SATA供电,并由4pin温控连接线驳接主板CPU FAN。右边是两个默认SSD安装位,同样是可拆卸(免工具)设计。

内部背面局部特写
风扇HUB供电线(SATA)和风扇温控连接线


      PK515E的HDD默认安装位有两个,采用免工具设计,其可以完全拆卸,包括硬盘笼(支架),因为这里也是水泵安装套件的安装位。

HDD默认安装位特写

HDD默认安装位可完全拆卸


      PK515E随机附送的HDD和水泵安装套件,用于硬件的拓展和水冷设备的安装。两者都有减震措施,HDD的采用减震棉,水泵的采用胶质减震垫。使用后,均采用螺丝固定到机箱内部结构上!

HDD和水泵安装套件

HDD安装套件使用效果

水泵安装套件使用效果

水泵安装套件拓展效果


      对于设计者来说,PK515E一定经过了多次反复的推敲,才有了如此强大的兼容性和拓展性,优化后的分体式水冷的安装位(空间),一定会让分体水冷和MOD玩家青睐,因为需要改造的地方着实不多,亦或说无需大改!

装机

      关于本次装机,小编也是拼了。拿来好多大家伙,但还是没能堆满PK515E!果然是为分体式水冷的而生的啊,小编只能在后期去填满他那高傲的“心”了(后期上分体式水冷)!这次就跪拜吧,具体配置如下:

 CPU: i7 4770K
 主板: ROG M7F
 内存: 宇帷CORE 4GB×4 DDR3-2400
 SSD: 三星 840pro 128GB、影驰 铠甲战将 512GB
   散热:   九州风神 CAPTAIN 240
 显卡:   ROG POSIEDON 980*2
 电源:   海韵 P660 白金


      先来看下PK515E的背部走线情况,惨不忍睹吗?其实不然,原本就不爱理线的小编对于这个“内心”强大的家伙信心十足,绝对不会影响正面整洁度的!
PK515E的理线空间很大,无需刻意走线!


      你们看吧,PK515E的正面装机效果!根本就没有任何凌乱,而且还有很多闲置的空间。当然,闲置空间是为分体式水冷预留的安装位,什么水泵、水箱啥的~

PK515E装机效果

PK515E装机效果

PK515E装机效果


硬件细节

双显卡特写

水箱位安装示意

整机点亮效果展示

水冷+内存特写

双显卡特写

加装侧板点亮效果展示

加装侧板发光源特写

电源指示灯特写

重启建圆环硬盘指示灯特写

      PK515E安装这么多硬件后仍旧如此从容,可见安装分体式水冷后的霸气了!我一直在想安装分体式水冷后会有多重?反正小编自己是不敢想了,必须拉大胖鸟一起抬了,哈哈!

总结

      不出意外的话,今年将是分体式水冷高速发展的一年,所以市场上会不断涌现出支持分体式水冷的机箱产品。而作为分体式水冷机箱的倡导者——追风者,绝对是有话语权的。就拿此次评测的PK515E来说,千元价位、外铝内钢、出色的设计、高扩展性与兼容性,这些势必会吸引很多受众。
      通过此次评测,让小编我了解到了支持分体式水冷的机箱应该怎样设计,也让我对后期“上水”更加期待。同时也对追风者后续新品报以更大期望,如果你想了解到最新的相关信息,就持续关注外设堂吧!


优点:

  1、结构设计出色;

  2、扩展性能优秀;

  3、多处免工具设计;

  4、外铝内钢、用料扎实;

不足:

  1、鸡蛋里挑骨头:对于非分体式水冷或硬盘少的用户来说,重了些、大了些,闲置空间会浪费;
