开篇
前不久给大家带来了罗技一款百元级的便携式蓝牙激光鼠标的赏析，说实话如果不拆解和不经过至少半个月的持续使用测试，恐怕很难说这款鼠标到底是否称得上罗技多年下来在这个价位上的神作，M336蓝牙激光鼠标外观赏析请移步到：https://www.weistang.com/article-3948-1.html，赏析文章中许多同学一致要求拆解，所以这个十一小长假连同蓝牙稳定性的使用测试我也一同进行了。首先在从上个月17号开始我几乎每天晚上都要用超过2个小时，主要以办公软件和网页浏览为主， 间接还包括平面图形处理，蓝牙连接还是使用手头上M7F自带的蓝牙4.0模块适配器，到现在每天的使用中没有出现信号失联甚至明显丢帧的情况，同时蓝牙一直接入的还有一只MX Master。最近一年罗技特别是鼠标产品的价格走低真是成全了不少的罗技忠实粉丝，产品可选余地也更多了，这次M336的发布填补了罗技在入门蓝牙激光鼠标的市场的价位空缺，至于产品内部用料和做工，我相信也是许多朋友所关注的。
罗技M336蓝牙激光鼠标
参数表
179元的售价应该算是入门级别中高端价格了，82g的重量配合小巧的尺寸，不用顾虑适配器，携带是真的方便，尺寸方面跟MX Anywhere2差别在1mm左右，附带了一个5号电池，标称每天正常使用续航1个月，当然这个时间取决于蓝牙信号情况和每天使用时间以及试用习惯。
拆解
拧下电池仓里的两颗螺丝后就可以慢慢分开底壳，过程同样没什么难度。
首先这是一款200元以内级别的产品，还是一款办公鼠，所以一些在MX Master、MX Anyhwere2上面的结构设计在M336上体现的不是很完全，这就包括按键柱触面的超硬贴片以及按键防止空程的弹簧结构设计，但在上壳内部结构上面依然体现出了罗技应有的谨慎和扎实，模具精度方面跟MX Anywhere2应该是一致的。就算是很小巧的外观同样内部结构做了最大化的加固。
如果说跟罗技百元内的无线鼠标的差别，首先就是鼠标上壳的模具精度，很幸运我手上有不下4只M336，每只我几乎都拆开了，按键手感空前的一致！

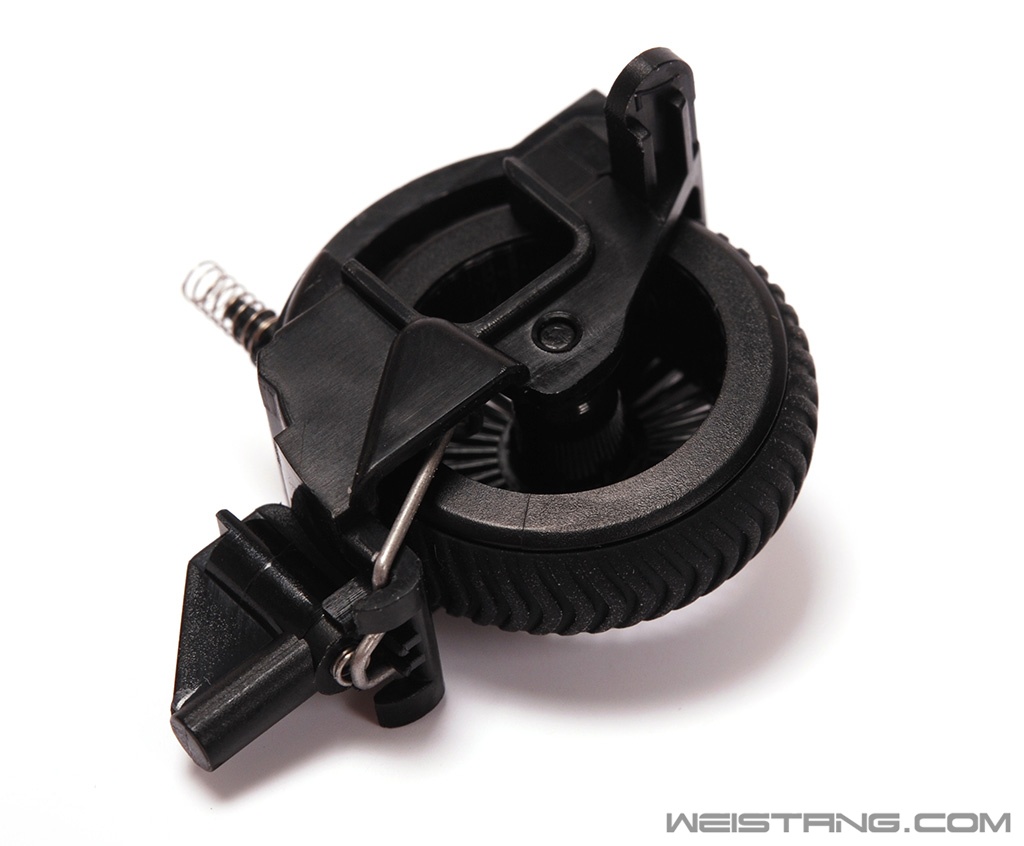

5号电池仓斜向贯穿了鼠标内部 横向滚轮的手感也很一致 手感很干脆
如果说我对Ｍ336不满意的地方，那一定是滚轮的刻度感，手感偏弱。倒是中键的硬朗显得很突出，那为什么滚轮刻度感这么弱呢？可以适当提高一些滚轮刻度感。
另外要说的是PCB是无螺丝固定在底盘上的 完全依靠上壳和底壳的模具精度来稳固PCB
PCB
想想200元内我们能买到游戏鼠标的型号，如果对PCB还有印象，我想拿来对比一下M336的PCB一定很有意思，这么多年用过来罗技的鼠标，对罗技的风格也是比较了解了，基本思路就是如果加入新的功能，那么硬件方案一定要尽量完善，就算是功能较少的产品，在现有功能方面也尽量做到尽可能高的可靠性，不知道我这么说大家是否理解。

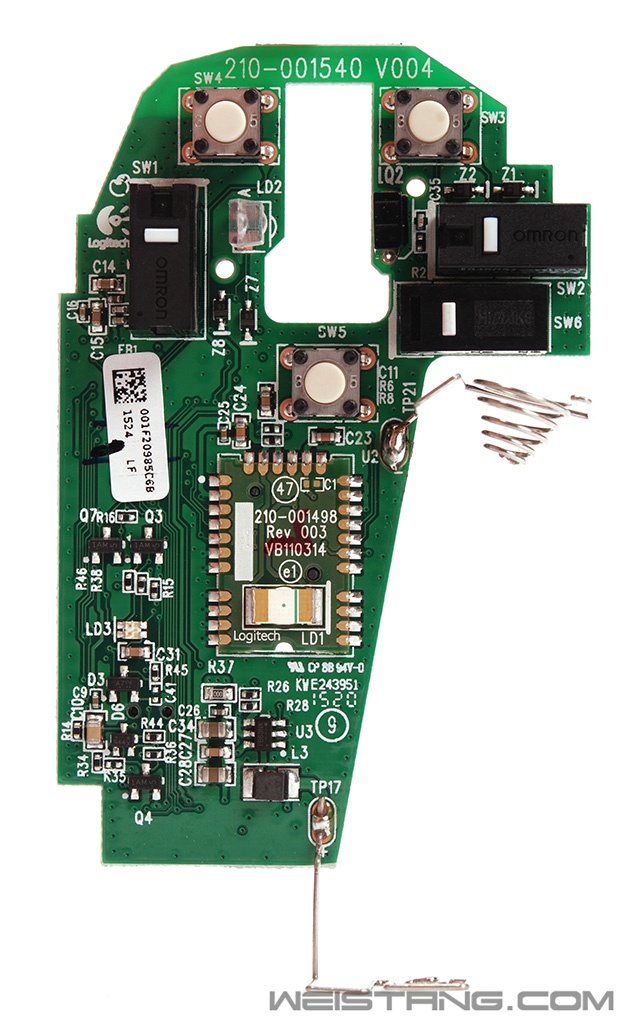

罗技M336鼠标PCB 正面
罗技M336鼠标PCB 正面
罗技M336鼠标PCB 背面
PCB 正面
PCB 背面
走线非常规整，微动焊盘除了左键微动第三个引脚没有焊盘以外，其余是标准罗技风格焊盘，焊锡堆的不多但是焊点非常整齐，同样的低温焊锡，其中右键微动二脚的走线在PCB正面。
博通BCM20730蓝牙模块
跟前面我们刚做过评测的罗技K380蓝牙无线键盘是同样的蓝牙模块方案，BCM20730蓝牙模块采用65nm CMOS工艺制程，联想到K380长达两年的续航，尽管是单节5号电池，但是我相信M336的1个月续航应该是没有多少水分的。
对于商用鼠标 7N还算是过得去 但用上10M（OF）才算上蜕变吧
激光引擎 方案不明
这么小的PCB想坐高DPI同时还保持激光引擎方案，恐怕成本要高出很多，LOD高度约为4.5mm，算是中等，比起MX Master和Anywhere2在这点就差的明显了，好在垫子兼容性很ok，稳定性也不错。
各种稳压二极管和驱动电路的三极管
总结
这次是接着上回罗技M336鼠标赏析的拆解，鼠标罗技提供一年质保，PCB的用料对得起不到200元的价格，1000dpi的激光引擎搭配博通BCM20730蓝牙方案算是很均衡的组合了，使用快半个月的时间里表现的稳定性也是没说的，LOD还可以再控制的低一些！至于手感方面之前的赏析文章介绍的很多了，这里不多叙述了，M336看起来还是那么低调，小巧的外观，模具结构优秀，PCB用料也是相当给力，并没有多么突出的功能，但整体方案的协调倒是激起了我的使用欲！
PCB 背面各种过孔节点
|
