在如火如荼的市场宣传中，水冷MOD即将进入2.0时代，水冷MOD到底能带给我们什么？回答这个问题首先要知道自己想从水冷MOD中获得什么，是足够强大的整机性能和温度效果还是个性酷炫的创意设计，或者是依然延续风冷DIY的各种折腾，从中学习新的玩法，比如超频等，但无论如何目前来看水冷都要跨过三个门槛，第一是资（媳）金（妇），第二是技（胆）术（量），第三是时间，如果你能跨过这三个门槛，那么折腾水冷起步就没什么障碍了，至少说入门没问题了。资金不用说了，是后两者的保障，同时水冷在作为散热设备这一点上成本一般都会高于顶级的风冷，如果水冷已经成为一套配置刚需的话那估计这套配置也不能低，所以资金是首要问题，技术对于玩水冷MOD当然也是不可少的，水冷绝对不单纯是会上水就ok，而是传统DIY玩法的延续，如果风冷DIY玩的不够的话直接玩水会显得缺乏灵魂，设计方案和动手组装改造和设置测试都需要一定的技术经验，但技术是在实践中掌握学习的，所以我认为最核心的还是勇于折腾的胆量，第三就是时间了，一般情况下折腾一套水冷方案所花费的时间是肯定要比同样配置风冷方案时间长的，我说的是一般情况，重度MOD的风冷主机不算在内。闲话说到这里，下面就来跟大家分享一下近期“赶工”的一台水冷MOD方案！
“绝命毒师” 小钢炮主机
下面来看一下这套方案的配置，这套以黑绿红为配色的方案我喜欢叫绝命毒师，当然成本还没达到要命的程度，但也是加入了下面几个品牌的各种“毒素”产品，夸张些就叫这个名字吧。
配置表
机箱方案是基于Inwin的绿色版D-Frame mini，所以主板也基本上锁定在ITX了，当然通过DIY改造可以支持更大的板子，但这次我们就保持原汁原味的思路吧，目前最强ITX钢炮方案肯定是要上ROG M7I的，显卡目前最小的钢炮方案毋庸置疑是FURY X，这里我又拿到了久违的讯景FURY X显卡，SSD最简单粗暴的方法对于前面的M7I来说肯定是M.2方案了，这里我们用性能和可靠性出色的HyperX Predator 240GB，再壕一些直接上480GB也是极好的，整套水冷基于Bitspower方案的12mm硬管方案，水泵这次就上D5吧，反正单卡单水路循环没什么压力，考虑到后面需要温度测试，所以原计划的Celeron G1840就放弃了（屌丝心作祟），电源采用讯景目前最顶级的XTS1000白金全模组，这款LLC全桥12V同步整流的白金牌电源应对这套配（显）置（卡）太轻松了。最后一套小钢炮水冷怎么能少了外设，蝰蛇2013幻彩，DUCKY S4 69FIRE，HyperX Cloud II一同出镜。
这次的M7I板子肯定不能离开一定的ROG情节，尽管Z170已经来了，M8E也快来了，但ITX的顶级方案依然是属于上一代Z97方案的Maximus VII Impact，应该算是第二代的ITX平台的ROG板子，整体思路延续了华硕当年ITX Deluxe系列的基础，但元件和功能方面做的更加丰富，同时对比同代其他的ROG板子，我认为Impact系列更能体现出ROG产品设计者的态度，或者说是ROG情怀吧。
M7I最吸引我的主要是近乎极限空间的PCB布局，包括带有Debug等和clr coms等开关的Impact Control2子PCB、带有4pin风扇扩展和LN2 mode开关的Impact COOLHUB子PCB，mPCIe Combo IV支持蓝牙4.0和802.11AC以及全长M.2接口，而且M.2是走PCIE 3.0 x4通道，插上后显卡会降到8x，再有就是SupremeFX IMPACT II独立声卡，跟目前ROG主板相同级别的耳放运放，标称可以推动600Ω的耳机，ELNA专业音频电容等。
接口也是相当丰富，HDMI、DP、SPIDF、USB 3.0×4、四个USB 2.0，一个PS/2，MPCIE COMBO IV甩出了两根802.11AC无线网卡和蓝牙4.0的天线，并且还附赠了外置天线，可以说考虑的非常周到，同级别的子卡只有到M7F这种板子上面才会有，可见华硕对M7I的重视程度。
尼吉康订制的FP10K黑金电容，跟M7F相同型号的黑翼电感以及NexFET开关管，整体8+2相供电，比起这代ROG最顶级的Z97板子M7F是平起平坐的，要知道M7I可是标准的17cm×17cm尺寸，无论是风冷还是水冷，甚至是上液氮，目前来看ITX平台的毕业选择非M7I莫属了。
显卡：XFX R9 FURY X
目前最小PCB的旗舰级显卡，目前核心晶体管规模最大的显卡，目前唯一采用HBM显存的旗舰级显卡，目前唯一一款公版标配水冷的单芯片显卡，目前做工用料最猛的旗舰显卡，没错这就是R9 FURY X，目前AMD阵营的旗舰显卡，尽管性能依然居于TITAN X之下，但4K下的表现跟TITAN X也算是相当接近了，再加上如此小巧的PCB，这次D-Frame mini钢炮水冷方案的最优显卡选择非Fury X莫属了！另外在搭配4790K的情况下最高平台峰值会超过400W，水冷的冷排散热系统规划要留意一些，特别是D-Frame mini这种箱子。
讯景R9 FURY X显卡
显卡本体特写
很遗憾改水冷的话要拆下原配的水冷，感觉有些浪费，冷排和风扇做工都非常优秀，不过还是有改造空间的，这些我们留给以后再说吧。
XFX R9 FURY X PCB特写
XFX R9 FURY X PCB特写
基于顶级IR3567B顶级数字供电方案
供电主控采用的IR3567数字供电方案的发热量也是比较高，再加上恐怖的89亿晶体管的FIJI完全体核心，全覆盖水冷是必须的了，原配的水冷仅仅是部分覆盖，只覆盖到了核心，而MOSFET等部分的照顾并不是很好。
内存：HyperX Savage DDR3
手头有一套1.45v上到2400的Savage DDR3 8GB×2神条，这次也能派上用场了，因为M7I主板开关和指示灯位置的红色部分暂时改动不了，所以这套Savage骚红就直接拿来用了！厚实的鱼翅式散热片做工非常扎实和厚重，没有灯有点遗憾了！
整体
HyperX Savage系列内存采用的是黑色8层PCB设计，PCB布线优化也是HyperX系列中很优秀的，这也正是在整体用料上加足了量，散热片则是加厚的全铝压制工艺，非对称外观设计这一点跟Fury也是很像的。
整体
顶部有类似于鱼翅状的散热网孔，无论是开口深度还是厚度都有梯度设计，这一点也是很有风格的。
整体
整体
HyperX Savage这套2400 16GB套装最高频率可以达到2400，默认频率为1600 11-11-11-28 1T，电压为1.50v，XMP模式可以支持1866/2133/2400，在2400频率下时序为11-13-14-32 2T，默认电压为1.65v，算是中规中矩的时序频率。
整体
SSD：HyperX Predator 240GB
M7I最大的福利就是MPCIE COMBO IV对M.2的支持升级到了PCIE 3.0 x4，所以闲着不用对于这种小钢炮来说是浪费，金士顿HyperX Predator我们之前有过评测，Marvell 88SS9293最强劲的主控，东芝A19 MLC NAND Flash颗粒，其中480GB的型号读取和写入分别达到了1.4GB/s和1GB/s。
这里我们用的是金士顿HyperX Predator 240GB
Predator 480GB
PCB特写
PCB特写
缓存颗粒特写
特写
随着最近BUG星的950PRO的发布，我们也是相当期待金士顿更强劲的M.2产品，PCIe 3.0 x4+NVMe+3D堆叠颗粒，想想都来感。
电源：XFX XTS1000白金
讯景这款XTS1000是海韵为其代工的最高型号，跟另外一款无风扇的XTS520同样属于XTS系列，除了拥有相同的拓扑结构外还都通过了80plus白金牌的认证，在12V满负载测试下纹波可以控制在40mV以内，超高的实际转换效率已经近乎达到了钛金牌的水平，非常高的内部元件用料和可控的两种风扇模式非常适合静音控用户，同时还能提供足够强劲的12V输出以及温度表现，在配合讯景的5年换新质保策略，我认为这是目前海韵系千瓦级产品的非常优秀的选择了。
讯景XTS1000 80Plus白金牌电源
讯景XTS1000 80Plus白金牌电源
HYBRID FAN“静无影”风扇技术开关
基本上这套FURY X水冷方案上XTS1000在电源方面冗余很大，开启HYBRID FAN“静无影”技术后在这套平台的任何情况下风扇都不会转，室温25℃情况下的满负载烤机电源外壳最高也不过40℃！
拆解

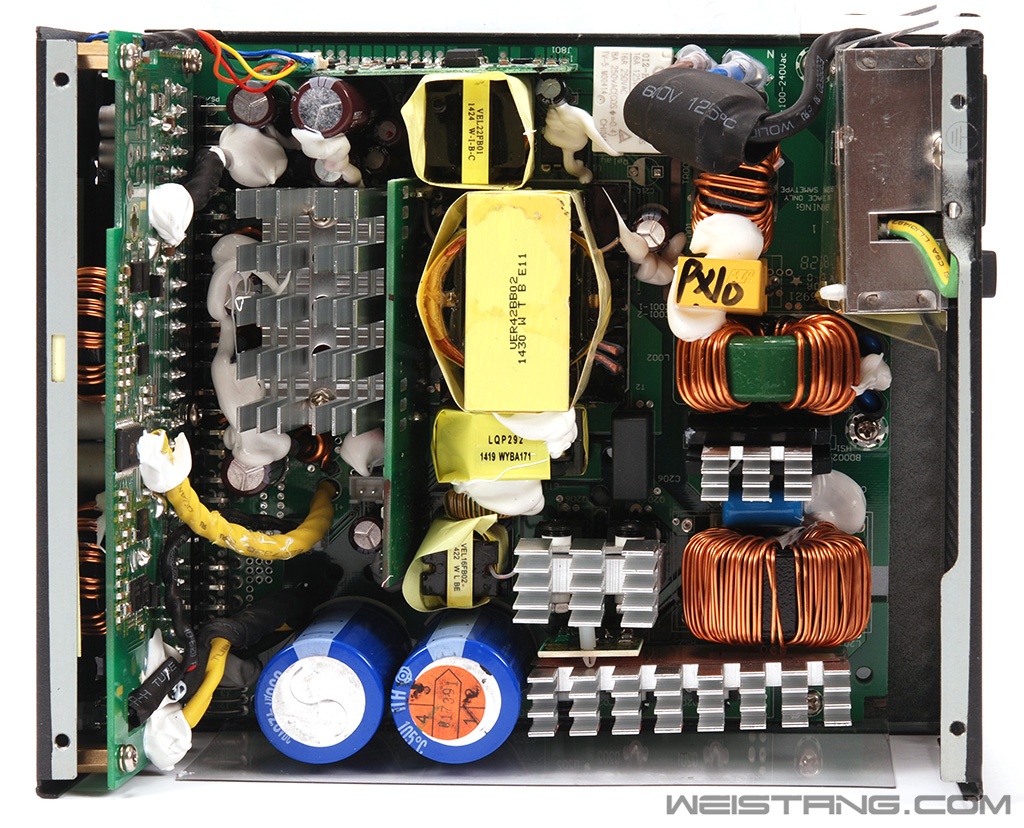

海韵的全桥LLC+12V同步整流+3.3V/5V DC-DC结构，超高的输出效率表现同时纹波控制的非常优异，能看到内部从一次侧到二次侧除了完整的结构设计外还在滤波元件方面堆了不少。12V最高输出可达996W，5960X+双路TITAN X或者FURY X完全没有问题！
内部结构
模组接口与PCB是采用“超固链”技术连接的 线损低同时接口固定牢固
水冷：Bitspower套件
Bitspower的水冷套件方案定位依然属于高端，所以说几乎所有的配件都可以称为是品质向，最近几年的产品也是精度相当之高，并且跟包括华硕、微星、技嘉等品牌的合作相当紧密，覆盖产品从软硬管的接头和冷头设备到水箱和水泵的mod套件，产品覆盖大有超越EK的趋势！这次M7I冷头我们用的是Bitspower的全覆盖冷头，覆盖了M7I除了CPU位置外的PCH芯片，垂直供电单元，主要的ROG功能I/O芯片，既然是小钢炮主板自然要搭配钢炮级的冷头，而显卡冷头则是专门为讯景FURY X公版订制的全覆盖冷头，包括背板！

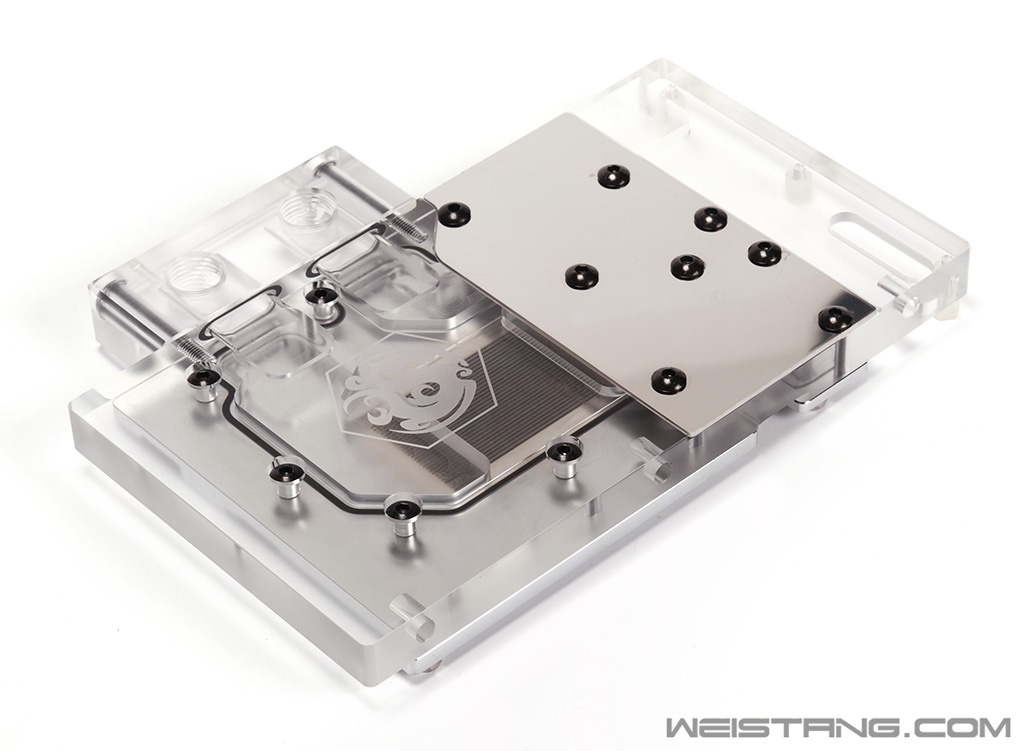

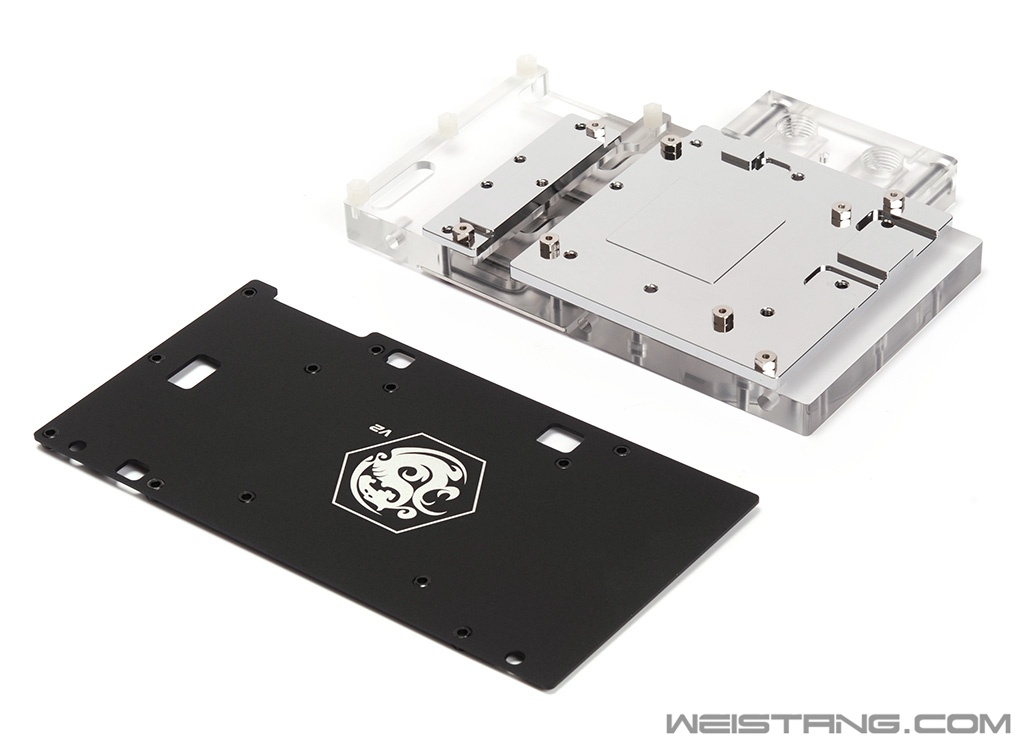

Bitspower的FURY X公版冷头套件

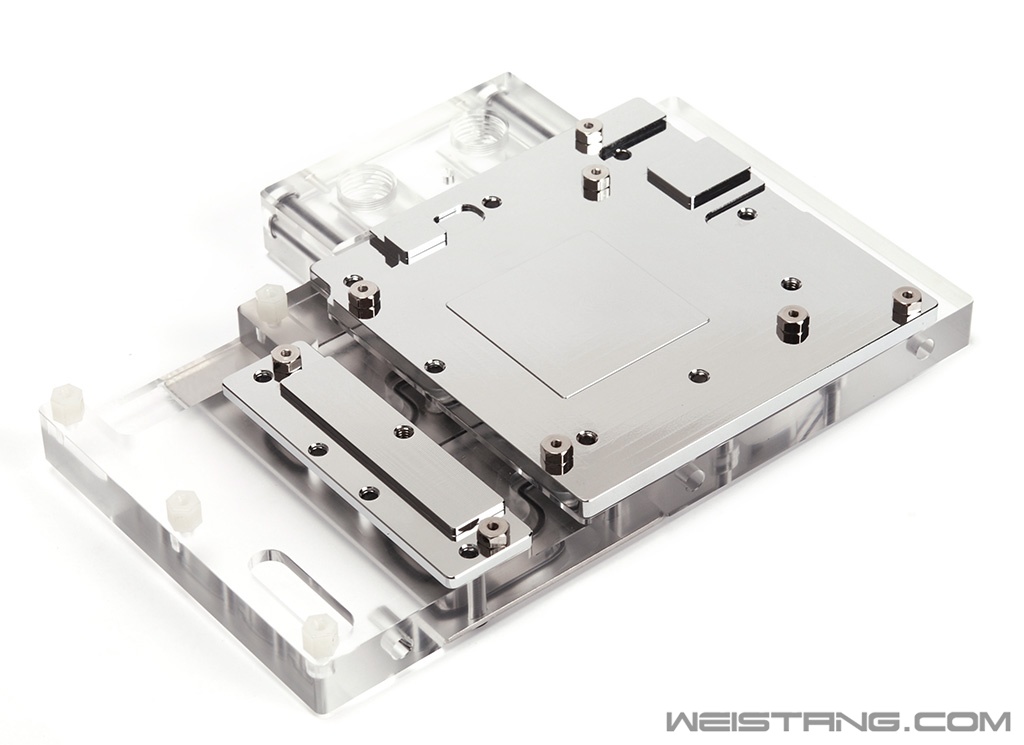

冷头底面特写 纯铜镀镍外加镜面处理
亚克力和镜面金属的正面组合是Bitspower最近几年冷头方案的特色
底面镜面部分特写
铝板厚度1.54mm
比起其他高端公版卡的冷头 FURY X的冷头要明显短一些 根据PCB来的嘛
背部几个重要的位置都要上导热胶垫 包括核心和Mosfet位置
安装完毕
安装完毕
冷头两端与PCB的固定位置对应非常准确。
背板特写 对应功耗指示灯调节跳线位置都有开孔

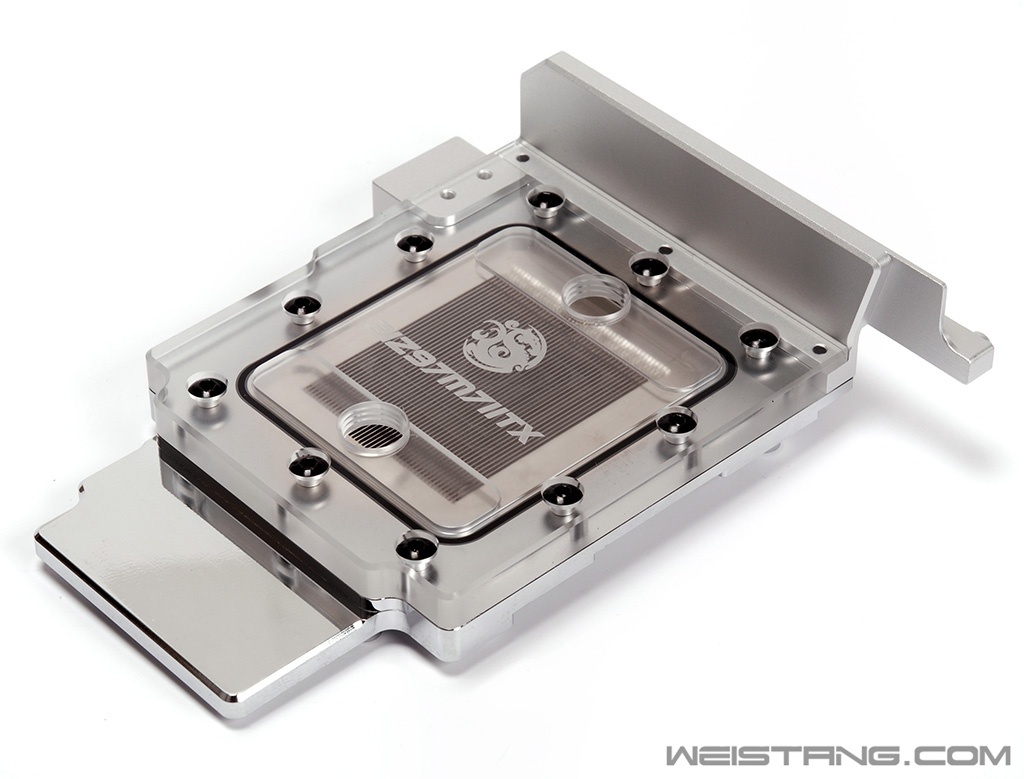

M7I全覆盖冷头 还有黑色和红色亚克力部分的选择
M7I冷头特写
冷头特写
冷头底部
Bitspower冷头还有一个特点，就是从旗舰级板卡的产品到对应准高端板卡的产品在产品做工方面没有差异，都是统一的精度和严谨的规格。
同时Bitspower这款冷头还附赠的对应位置的导热垫 我们按照对应位置粘好
按照完毕
特写
说来也有些蛋疼，这代Haswell采用的高科技硅脂依然不给力，内部核心DIE和处理器的金属散热顶盖之间导热严重瓶颈，4790K还稍好一些，E3-1231v3这类基本上最好的情况就是默电烤机65℃的样子！而4790K小超4.5GHz的话上80℃也是没什么悬念了，不过能给主板VRM单元和PCH散热倒也非常给力。
几乎覆盖了主板超过一半的区域

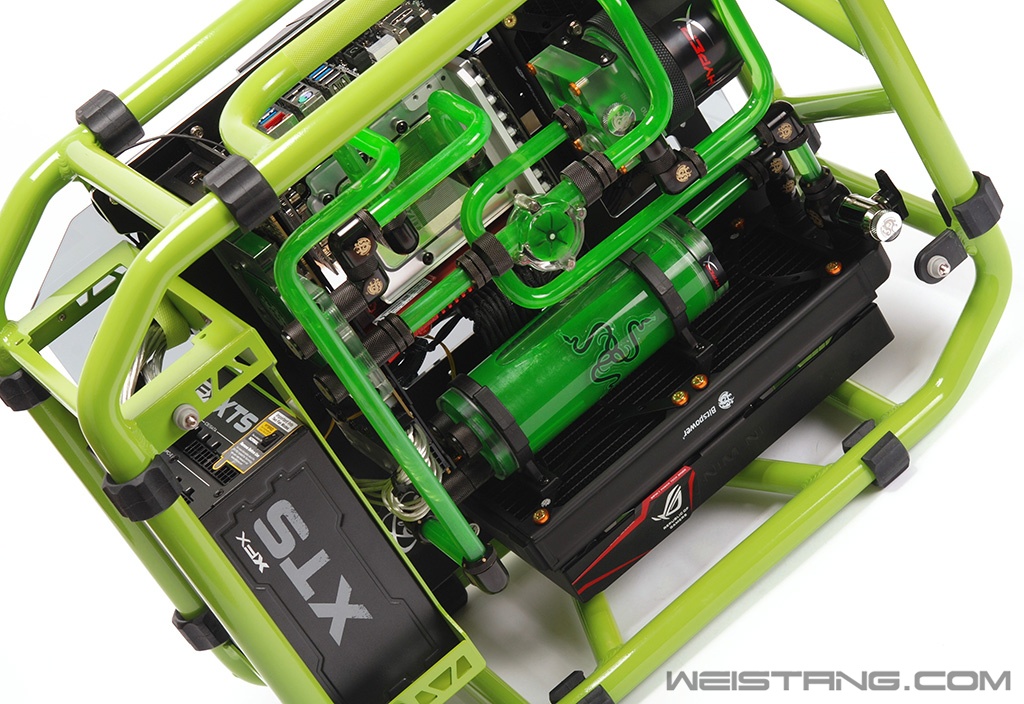

“绝命毒师”赏析（一）
冷头安装完毕后就可以先上到箱子里了，inwin的dframe mini还有一个老大哥就是标准尺寸的dframe，不过我更喜欢dframe mini，因为金属管整体粗细更加协调，而且还可以根据设计者的风格来变换摆放位置，这些都是标准版本的dframe没有的，不过标准版的dframe内部空间更大，搞水冷的冷排可以上更大规格同时空间还非常充足可以让设计者发挥。
接头和弯管之类的就不多说了，消耗时间的活儿，掌握好温度和角度需要多联系一下，一个风枪和填充硅胶条就搞定，但如果想弯超过3折弯的管子就需要用弯管器了，我这里都是纯手+目测的。剩下工具就是手持电磨和金工电钻了，冷排我用了两组，一组是240mm排，另外一组是120mm排，其中120mm排直接固定在机箱背板上，也是因为箱内空间的关系这个120mm排没有上风扇，但事实表明这套水冷确实差了一只吹这个120mm排的风扇，89亿晶体管的fiji啊！
水箱和泵的原则最好追寻水箱架在水泵上，水箱在整套循环系统的最高点，倒不是说非常绝对的，这样主要还是为了先前上水和排水方便！这里的泵用的是EK alphacool D5泵，大4D接头，12V下扬程3.7m，5档手动调速！
正常摆放体位是倒立式，也就是电源朝上的方向，还可以240mm排朝下摆放！
卧式摆放
特写
卧式摆放特写
卧式摆放特写
卧式摆放特写
卧式摆放特写
另外一面朝下就麻烦了一些，因为IO接口那样的话就都朝下了，如果用90度弯头的DP线配合无线键鼠也是没问题的。
这样摆放对泵不太好 所以一看一乐就好了
因为匆忙模组线也没有做全面订制 还有个别线材没有包线 看官见谅
“绝命毒师”赏析（二）
水冷液用的是海神Absolute zero3+绿色水冷液，很有特色的是里面加入了纳米级Ag单晶银，据悉纳米级单晶银能释放出一定的Ag+离子，有保持水冷液内部清洁不滋生细菌的功效，有待考证！冷液默认的时候能看到“银粉”是沉淀在水箱和水管底部的，转起来后就有类似那种烟雾缭绕的感觉了！
因为内部空间略小，再加上摆放姿势的特别所以只能摘掉前面板了，目前还没考虑很好的替代方案，临时方案就是bios中设置PS/2键盘的ctrl+esc开机！
灯条应该上黑色的mod专用的，我这种5050装修用的rgb灯条需要藏的比较隐形才行，但dframe mini在藏灯条方面还真是个大短板！
电源安装方式比较随意了，反正机箱算是半开放式了，并且XTS1000开启Hybrid Fan技术后风扇基本不会转的，无论待机还是满载，所以正反安装无所谓了！
“绝命毒师”赏析（三）
其实水冷系统最可靠硬管方案应该是尽量用较短的管来连接，除了结构可靠外同时水路循环效率也是最高的，至于中间那个醒目的水流计建议个人用的话可以不加！水路完全装好后还是惯例先上一遍蒸馏水，然后循环一段时间后全放掉，加水冷液的时候要尽量保证不要让水泵空转时间过长，严谨地说是尽量不要让水泵空转。
这套方案如果用14mm外径的亚克力管来做的话会更好看同时某些位置的管子稳定性也会更好，但看来多半是我跟12mm的亚克力管有缘，这次搞的还是12mm的风格！
温度测试
待机温度
显卡待机温度基本上压到29℃没问题，室温为25℃。水泵调节为3档的3220rpm，这档泵速下已经非常静音了，但可能多数玩家用D5更多是在4档以上，因人而异！
3dmark11核心温度曲线
3dmark11 测试gpu-z温度记录
3DMark11测试中显卡最高温度可以稳定压在41℃以内，温度增长差不多从29℃直接跳到38℃，然后在经过一个过渡到41℃，曲线体现的这个过程还是很明显的，四个Graphic Benchmark Demo和一个最后的CPU混合Demo！

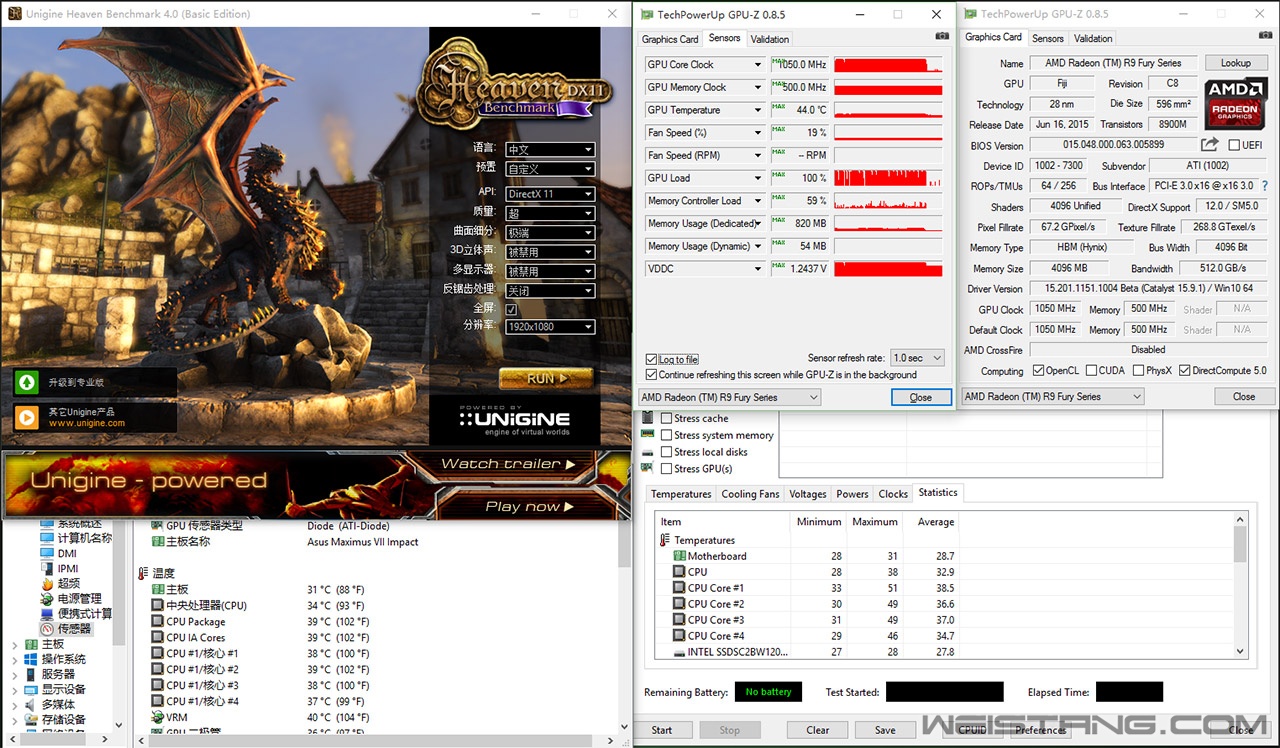

Unigine Heaven v4.0温度曲线
Unigine Heaven v4.0 温度记录
Unigine Heaven v4.0对Fury X的压力明显大于3dmark11，最高温度达到了44℃，这是什么水平呢，比起Fury X自带的那套120mm厚排的方案在相同室温环境下差不多低了十几摄氏度的样子，同时也静音许多！
《孤岛危机3》温度曲线
《孤岛危机3》温度记录
孤岛危机3当之无愧的显卡危机，如今4K分辨率下no AA最高画质单卡依然没有能镇住的，用xb360手柄老兵模式连续过了两关，核心最高温度为47℃，第一关很有特点，能看到温度曲线上扬的很缓慢，所以如果有想拿这款危机测试显卡温度的建议至少要刷到第一关结尾。
《合金装备V：幻痛》温度曲线
《合金装备V：幻痛》温度记录
《合金装备V：幻痛》负载根据不同地图也是有不同的表现，比如我玩了支线某消灭装甲单元的任务基本上核心温度在44℃ 以内，一般平均在40℃左右，而回到基地后的一段时间内温度又涨到了46℃左右。

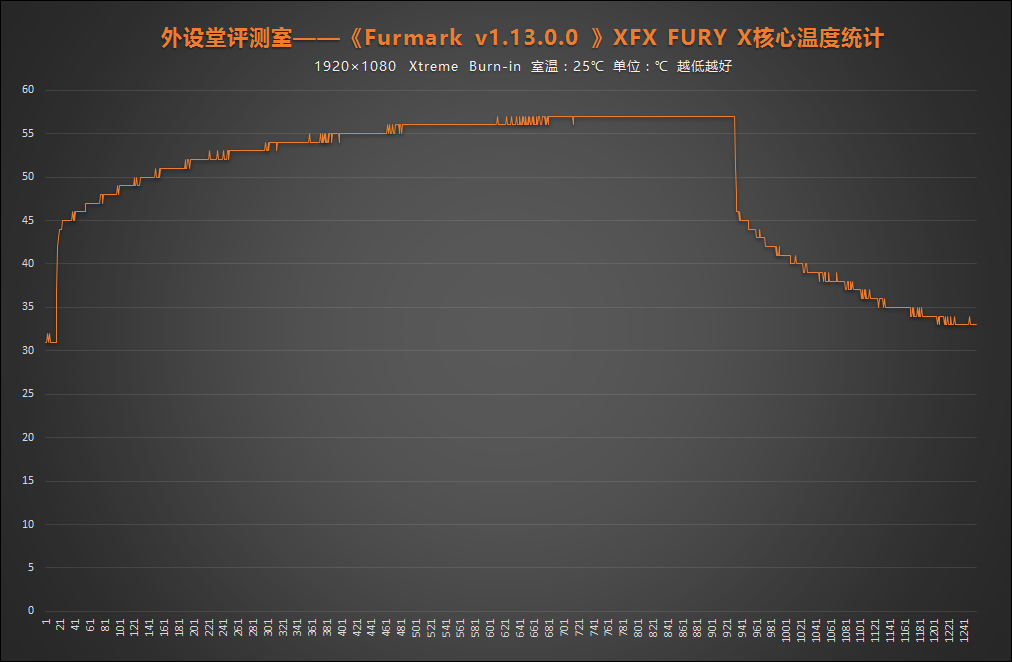

Furmark烤机温度曲线
Furmark 烤机温度记录
Furmark烤机果然生猛，最高温度飙到了57℃，这种环境下原装水冷差不多能高六七度的水平，但噪音比公版水冷还要低不少，此时如果想把核心温度压的更低，除了再加风扇以外还可以在bios中设置240mm排扇的温度曲线，再有就是增加水泵的转数了，当开到5档后温度还能降低5℃~6℃，而对应轻载的CPU核心温度也被“传染”到了50℃以上。
prime 95 v28.5 x64 温度记录
Prime 95 v28.5 x64烤机基本上对这套水冷说不明不了什么问题，毕竟是E3-1231v3的CPU，如果非要找个梗的话，那就是intel不给力的硅脂导热设计，明明可以降到50℃以内的，结果非要......
实拍（一）
实拍（二）
这么一台满满“毒素”的性能级小钢炮不搭配一套体面而合适的外设是不行的，键盘祭出了编号646的Ducky S4 69Fire，鼠标蝰蛇2013幻彩，耳机HyperX Cloud II，垫子是HyperX Fury大号布垫，当然还有我的xb360无线手柄一套。Gunnar Phenom防蓝光眼镜游戏中也是比较受用的，毕竟这样的机器遇上喜欢的游戏也是肯本停不下来！
HyperX Fury大号布垫
特写
特写
特写
Ducky S4 69 Fire限量版混轴键盘
金士顿HyperX Cloud II耳机
金士顿HyperX Cloud II耳机
Razer 蝰蛇2013幻彩版
神奇四侠
神奇四侠
gunnar phenom 防蓝光眼镜
gunnar phenom 防蓝光眼镜
figma的艾伦收尾
总结
水冷可玩性很高，这套“绝命毒师”也是属于赶工制作，好多地方做的还不到位，比如没有包线和定制线，水箱应该用更短的然后把D5泵架在水箱下面，灯条白色藏的有些问题，120mm冷排还差一个风扇等等。有句话说的好叫好钢用在刀刃上，再好的配置和设计如果不落实到体验性上恐怕时间长了也会没落，做成艺术品目前来看难度略大，每每想到《古墓丽影10：崛起》将在下个月在xbox上发布并且限时独占半年就隐隐地感觉到蛋疼，几万块软妹的一套PC装备再爽也没有不到3K的xbox第一时间能玩到好玩的游戏也是无用的，好了就先聊到这里吧，刚到货的神海合集在召唤我去玩了！
