网友发给我的鼠标让我看看，说换微动出了问题，现在时不时的出现鼠标无法识别的问题。在这里只给大家一些拆解和飞线的实例教程。
来两张特写。虽然搞过各种蝰蛇，但是还是第一次搞2013版的蝰蛇，板子设计的没有那么恶心了。
跟老蝰蛇一样，三颗螺丝，都是红圈标记的位置。

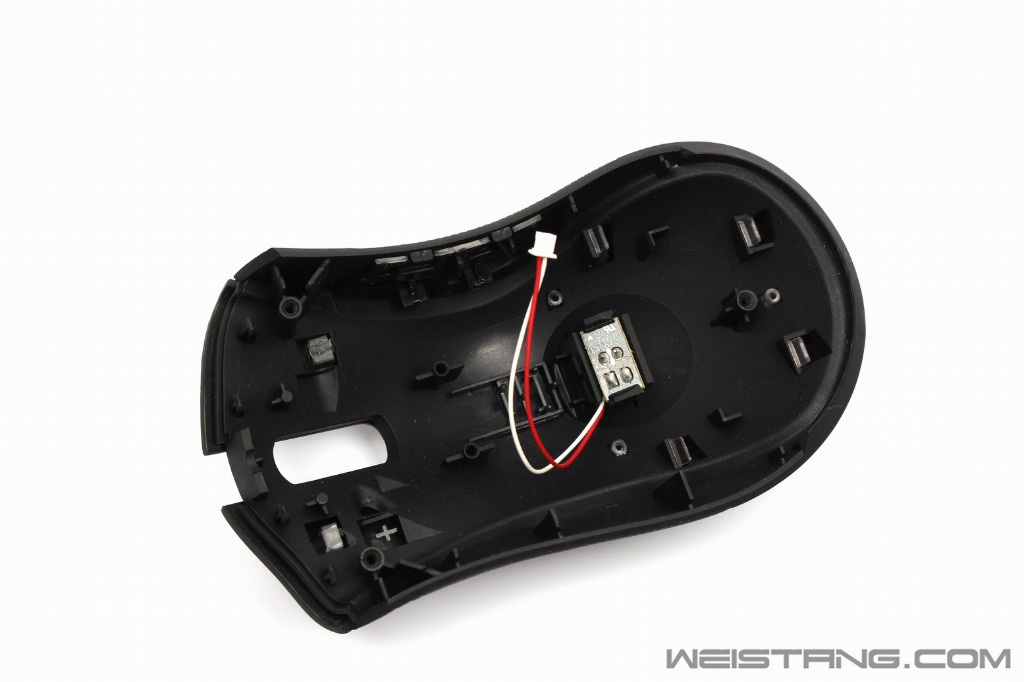

上壳特写，这里都是采用十字按键柱了，其他和老板蝰蛇区别不大。
主板特写。
侧键采用凯华白点。
背面是高底座加高脚设计。有两个螺丝固定。
滚轮灯还是内嵌式设计。
这里的LED灯设计在了主板的下面，有个供电线连接。
之前的微动被换成了樱桃的DG4 0.74N微动。
在这里我们把左键的微动摘掉了，看到板子正面有很多刮伤的痕迹。因为小焊孔清理焊锡不容易所以导致微动很难拆下来，这时就有人会想到硬撬，这就是拿坚硬金属工具撬的后果，刮伤很严重。容易造成线路的短路和短接问题。所以各位同学微动拆不下来千万别乱撬。
左键微动背面焊孔特写，能看出明显掉了两个焊盘，当然这里只能飞线解决。
飞线后的图，红色方块就是飞线的点，先在标记点上焊锡，在把飞线的专用漆包线焊到这个点上，最后在把线的另一端焊到微动的引脚上，最后还要拿万用表测一下通断。
右键的微动拆掉后看板子正面，中间的焊孔里的穿孔铜线断了，这里也是要飞线的。
飞线后标记出的飞线点。这就是右键第二引脚的点。这里的内容可以和最后给出的飞线图想配合来看。
这是右键连接的微动第二引脚的焊点，焊完记得拿万用表测试。
最后送上飞线图。希望能帮到大家。在这里A点和B点因为是接地作用所以可以互相飞线。C点飞线到D点，F点飞线到板子正面的一个点上，帖子的倒数第三张图上有标记，就说到这里了，鼠标在电脑上无法识别的问题还是没有解决，估计是主控出了问题。希望飞线图能帮到大家。飞线哥送上。
|
