赛睿RIVAL拆解及飞线维修实例

W.L.Troy · 发表于 2015-10-29 12:22

本帖最后由 W.L.Troy 于 2015-10-29 12:22 编辑

今天带给大家的是赛睿赛睿RIVAL的拆解及飞线的一个维修实例，这个鼠标是一个论坛网友的，在多次更换微动的过程中出现了掉焊盘的问题。跟网友的交流中得知，在拆卸微动清理焊点的时候，因为焊点上的焊锡一直清理不干净，所以心急用东西硬撬微动，导致微动的焊盘和穿孔的铜线全部脱落。

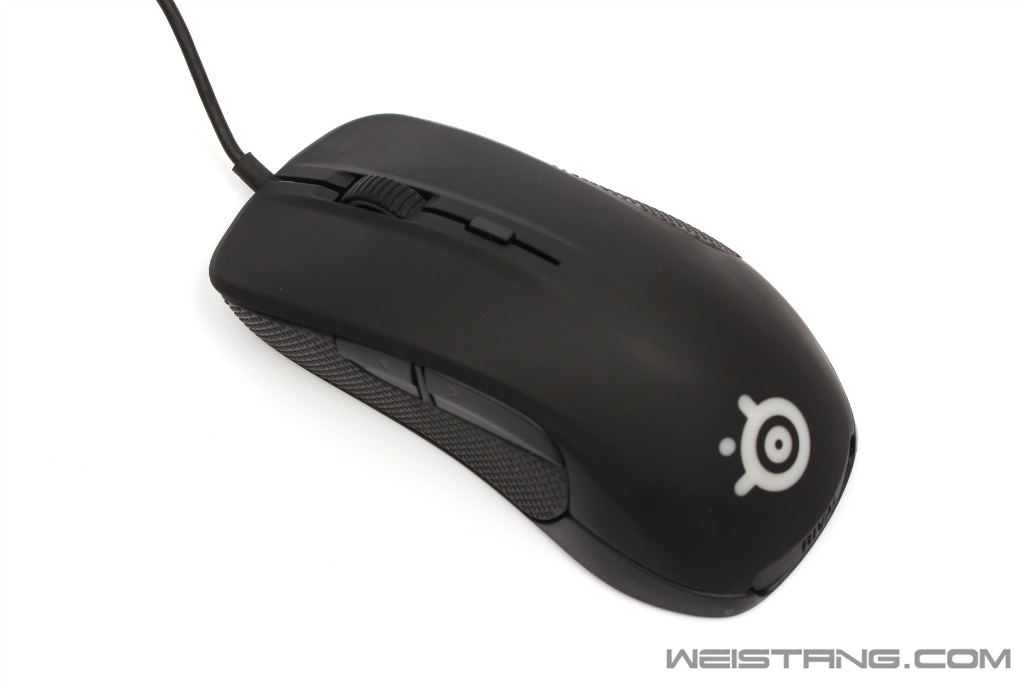

来几张鼠标的特写。RIVAL感觉就是个歪巴子，怎么拍其实感觉都挺难看，但是使用的握感还是不错的。

LOGO特写。

底部特写，胶贴边缘有方便撕胶贴的凹槽。

撕掉胶贴，四颗螺丝拆掉。

注意上壳和下壳之间的连接线，切勿大力开启。

上壳特写，设计比较简单，按键柱是加宽厚设计，耐磨性应该没问题。

整体特写。

鼠标线与主板连接的插槽不是通用插口，这里的插口要小一些，如果需要换线的朋友多加注意吧。

滚轮灯光解决方法还是内嵌LED贴片光源设计，这样滚轮内的灯光效果会十分均匀。

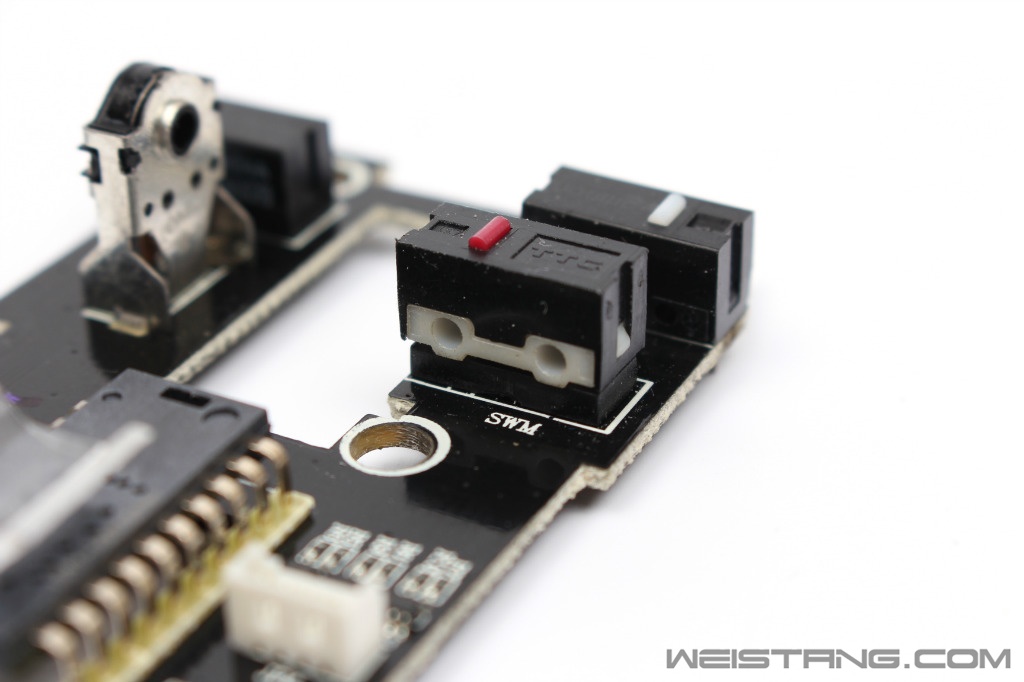

这就是网友换上的7M（10M）（OF）微动，带OF标记的微动会比普通的7N要更硬一点点，确认感会更强一些。

编码器在这里是反向安装，当然这里所说的反向是相对大多数鼠标编码器六边槽对着滚轮内侧来说的。

尾部LED灯特写。

这是滚轮内部的LED光源，灯珠上还有一层白色的橡胶材质覆盖。

主控特写。鼠标微动部分走线从板子正面直接进入主控，所以这个鼠标的板子没有十分合适的可直接飞线点（微动飞线点）。

鼠标中键采用的是TTC红点微动，但是这里的微动下面加了一个底座。

主板正面和背面特写。

右键微动中建引脚的焊盘掉落。这里能明显看出来。

这里我们将微动摘掉，就看的更清楚了。只有第一引脚的焊盘还在。

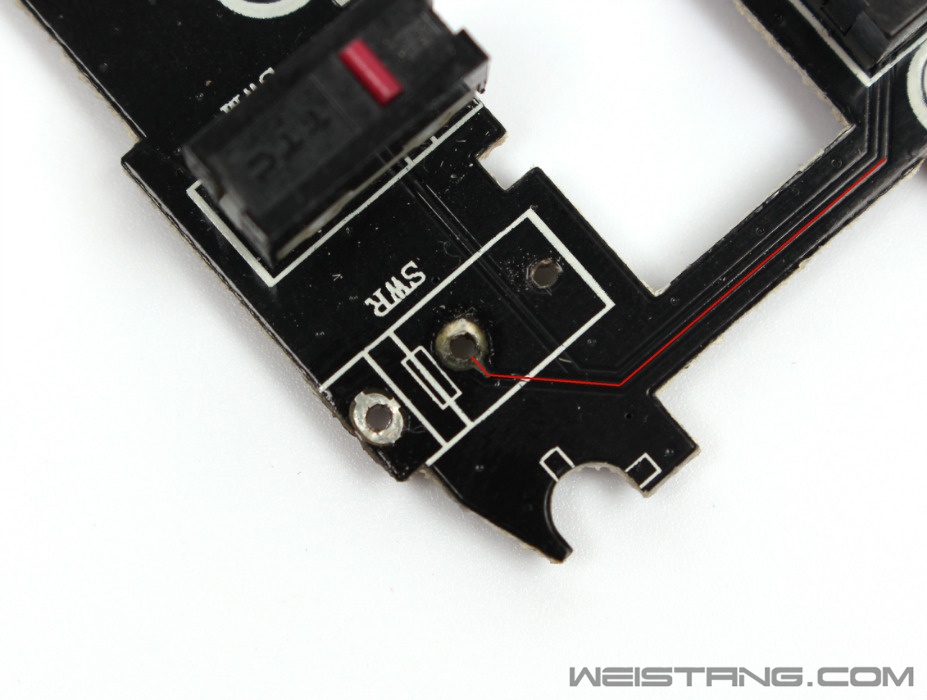

来看一下邮件位置正面的走线，这里我用红线标记出线路，中间焊孔的导电铜柱应该是被网友给直接拉断了。

在这里有个巧妙的方法，将断了的线路用尖头镊子或者小刀刮起来一点，反着贴在板子上，刮起来的铜线不带绝缘漆所以能作为一个合适的飞线点，这里电路正好裸露在微动位置的外侧，方面焊接和不会因为焊点过大导致微动不平整的问题。

这里我们用0.1mm的专用飞线将刮起裸露的主板线路和飞线进行焊接。然后就可以把微动插到主板上了。

最后先固定微动的第一引脚来固定，然后把飞线的另一端和微动的第二引脚进行焊接。最后一定用万用表测试两端的线路是否通。然后用鼠标线插到主板上进行通电测试，最后测试一些正常，把鼠标安装回去，再连接电脑进行测试，彻底没问题就算这次的维修成功了。今天就说到这里了，那么我们下次见吧。（焊点丑了点凑合看吧。）

神盾之子 · 发表于 2015-10-29 12:56

橙点就这么费了好可惜

W.L.Troy · 发表于 2015-10-29 13:17

神盾之子发表于 2015-10-29 12:56
橙点就这么费了好可惜

有些人就是喜欢寻找自己的感觉，自己玩的开心。

newhand2010 · 发表于 2015-10-31 19:30

第二脚是焊在板子上还是钩挂住的？会不会晃动？

W.L.Troy · 发表于 2015-11-2 13:36

newhand2010 发表于 2015-10-31 19:30
第二脚是焊在板子上还是钩挂住的？会不会晃动？...

堆焊锡卡住了。只要第一针脚焊上稳固性没问题。来自: iPhone客户端

妞妞的仔仔 · 发表于 2015-11-3 13:50

这照片太给力了昨天晚上看完鸟神拆的钛度后真想买一个

paulshek · 发表于 2015-11-17 11:17

这种双面走线的pcb弄起来还真麻烦，身边一个朋友的rival换微动弄挂了，大力果然出不了奇迹

W.L.Troy · 发表于 2015-11-17 15:47

妞妞的仔仔发表于 2015-11-3 13:50
这照片太给力了昨天晚上看完鸟神拆的钛度后真想买一个

胖鸟说钛度的鼠标有空键程问题。拼人品

W.L.Troy · 发表于 2015-11-17 15:48

paulshek 发表于 2015-11-17 11:17
这种双面走线的pcb弄起来还真麻烦，身边一个朋友的rival换微动弄挂了，大力果然出不了奇迹

换微动不能着急，大力只能出悲剧。

LOL小王子 · 发表于 2015-11-18 14:46

我现在用的就是rival，赛睿橙点我到没感觉到硬，可能是rival一体式按键的原因，反而感觉软趴趴的

W.L.Troy · 发表于 2015-11-18 15:06

LOL小王子发表于 2015-11-18 14:46
我现在用的就是rival，赛睿橙点我到没感觉到硬，可能是rival一体式按键的原因，反而感觉软趴趴的

一体式按键设计的不好的话鼠标回弹确认感就不强。

kongyifanm · 发表于 2015-11-19 01:52

赛睿的鼠标不够拉风

kongyifanm · 发表于 2015-11-24 01:49

！！！！厉害

terryjojo · 发表于 2015-12-7 16:34

这个好，收藏下

W.L.Troy · 发表于 2015-12-7 22:44

kongyifanm 发表于 2015-11-19 01:52
赛睿的鼠标不够拉风

你觉得哪个更拉风？？？

W.L.Troy · 发表于 2015-12-7 22:44

kongyifanm 发表于 2015-11-24 01:49
！！！！厉害

多谢支持。

W.L.Troy · 发表于 2015-12-7 22:44

terryjojo 发表于 2015-12-7 16:34
这个好，收藏下

以后还会有更好的帖子。

大胖鸟 · 发表于 2015-12-8 10:51

我还是喜欢2脚走线在背面的 1脚接地怎么都好搞关键是2脚
