罗技T400微动改造

斜阳残雪

这是一只几年前的鼠标了, 当初被半触控的广告词所吸引, 买回来尝鲜了. 用了一段时日过后方才发现, 触控滚轮其实也是噱头的成分大一点, 不过省去了滚轮藏污纳垢的麻烦倒是真的.

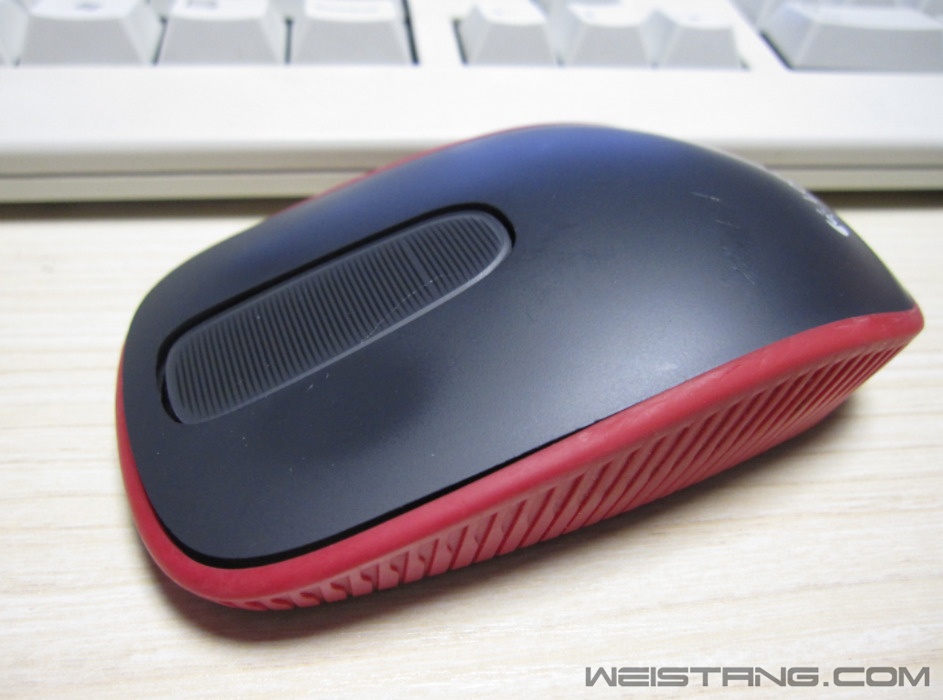

先看看鼠标吧, 就长这个样子:



用了一阵子以后, 鼠标的左键不好用了, 轻按已然无效, 需要加大力气才可以触发, 曾经拿去罗技售后去检修, 检测那哥们儿用出吃奶的力气按左键, 然后愣是告诉我鼠标没问题, 我也没脾气, 谁让咱的手劲儿不如人家大呢orz 还是拿回来自己来折腾吧...

先拆了再说, 2颗螺丝, 分别位于两个电池槽的贴纸下面, 如图:


卸掉螺丝, 就可以把外壳打开了, 触控滚轮是用排线连到电路板上的, 小心别扯断了.

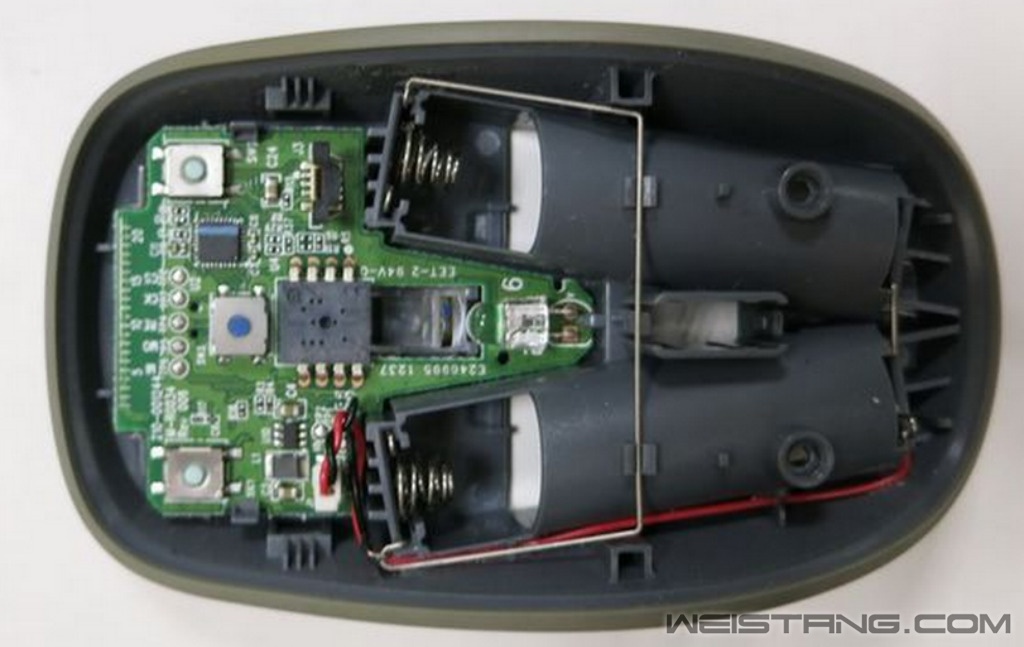

事到如今, 我已经没有带着原微动的图了, 借用别人的两张吧, 打开是这样的:

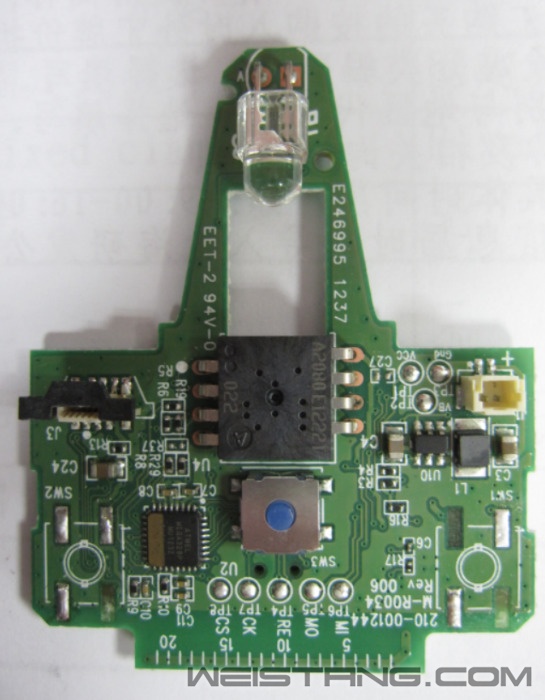

电路板特写:


这鼠标原微动不知道是什么牌子的, 薄薄的一个贴片, 没什么手感可言. 两个白点是左右键, 中间的蓝点是中间, 据说配合罗技的SetPoint, 在触摸板不同的位置按下这个中键还有不同的效果.

第一次修这鼠标的时候, 只是更换了一个类似的欧姆龙贴片微动, BSFS系列, 长这样:


换了以后才知道, 这东西比原微动还欠手感orz, 勉强用了些日子, 始终觉得遗憾. 而且, 第一次修理的时候, 对这门手艺还一窍不通, 玩儿坏了一只烙铁头不说, 单单拆微动就掀下来2块焊盘, 还傻乎乎的用了无铅焊锡, 平白给第二次维修增加了一些难度orz.

后来在淘宝闲逛的时候, 发现了一种小型的两脚微动, 长度为8mm多一点, 也就比电路板上的微动线框长出一些, 越看越觉得可以试试(?), 于是果断弄了两只回来, 拆掉了第一次换上去的两只贴片欧姆龙.


被我玩儿坏的电路板, 惨不忍睹:

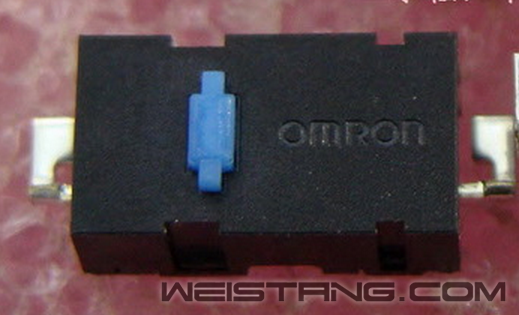

两脚微动(正面):

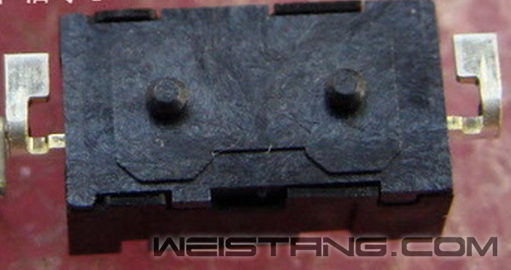

微动背面:

(这两张图是从淘宝店家借的2333)

大家看到了, 这款微动背面有两个凸起的定位点, 所以要用锉刀磨平它们, 修剪成这样子:


大家再注意一下, 这款微动的金属引脚是与底面齐平的, 本身就比原微动长, 再这么放到电路板上, 恐怕会戳到别的地方, 为了稳妥起见, 我用黑胶布在电路板上垫了一层, 然后用飞线解决引脚的连接问题(其实也是为了掩盖引脚焊盘已经岌岌可危的事实2333):

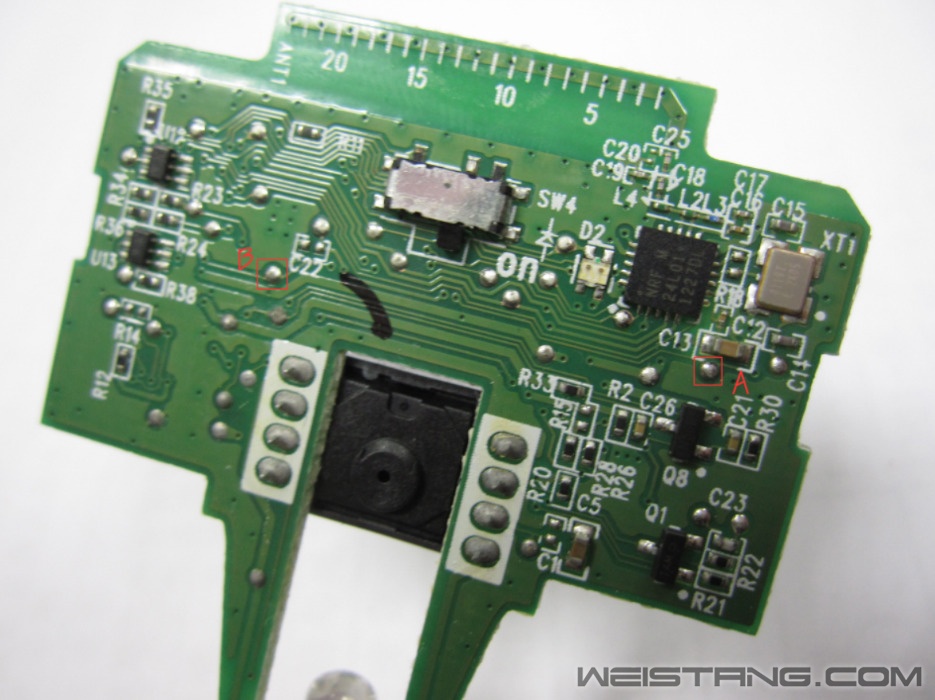

飞线图奉上:



最后完成如图:



电路板处理完后, 因为新微动比原微动高一点, 上盖的按建柱需要适当打磨. 而且, 微动最好用胶水在四周固定一下, 不然只靠一个焊点来固定太不稳当, 一旦有磕碰就有焊盘被揭下来的危险.
