包装
在电竞游戏如火如荼的这些年，一些知名的硬件厂商都涉足于电竞外设装备，这些品牌的外设产品并不是为了赚钱，而是通过电竞外设来推广自己的硬件品牌。台湾的芝奇公司是一家知名的高端内存的生产厂商，对于大多数的PC DIY玩家来说对于其产品都有所耳闻。其内存产品主要以走高端DIY路线为主，今天带给大家的产品就是芝奇公司的第一款游戏鼠标RIPJAWS MX780，正所谓万事开头难，对于这种跨界的产品我们到是要好好看看一个厂家对于自己新产品的态度和对外设玩家的诚意。
外包装
外包装正面可以看出鼠标的一些卖点，最高8200dpi的激光引擎、8个可编程按键、3部分RGB可调节灯光和鼠标掌托高度调节功能。
包装盒背面
在这里细心的朋友可以看出正面包装鼠标的灯光是全红色，而背面鼠标的灯光各部位颜色都不一样，这就是3部分RGB灯光独立设置功能，当然这离不开驱动的支持，我们会在后面进行介绍。

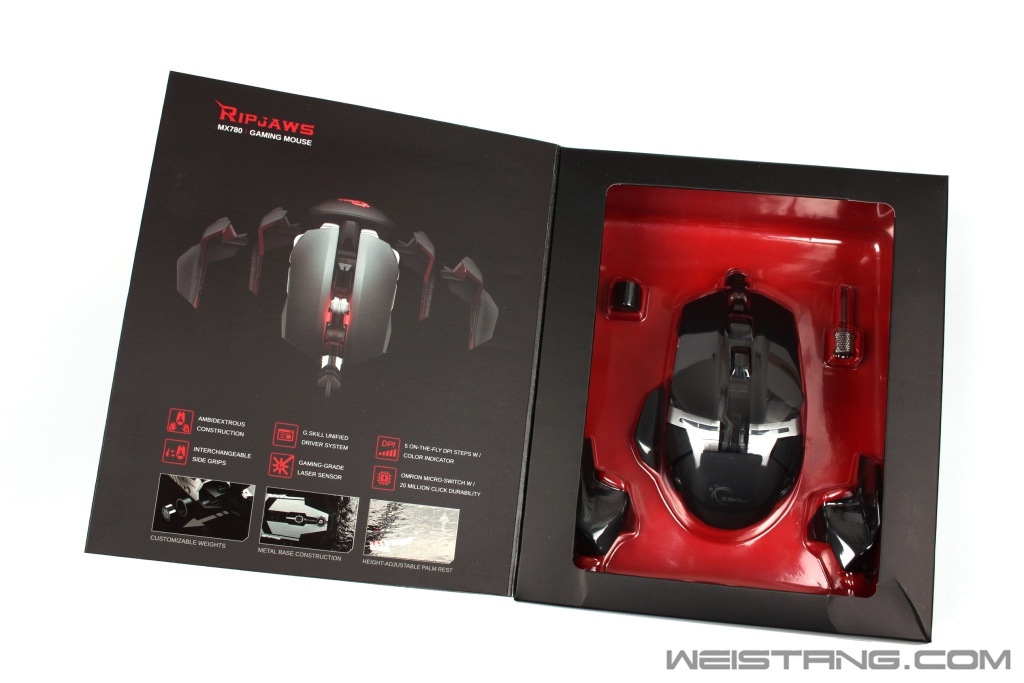

侧开式包装
在这里大家能看到鼠标的另一大特点，就是可更换侧裙设计和掌托位置高度调节设计。鼠标附带了两个额外的鼠标侧裙可供使用者根据自己的使用习惯来进行更换。
整体
产品附件
随产品附送的除了两本说明书以外就是鼠标的DIY部件了，包括可调节掌托高度的外六角工具、4.5g的配重两个和鼠标左右两侧的可拆卸侧裙。

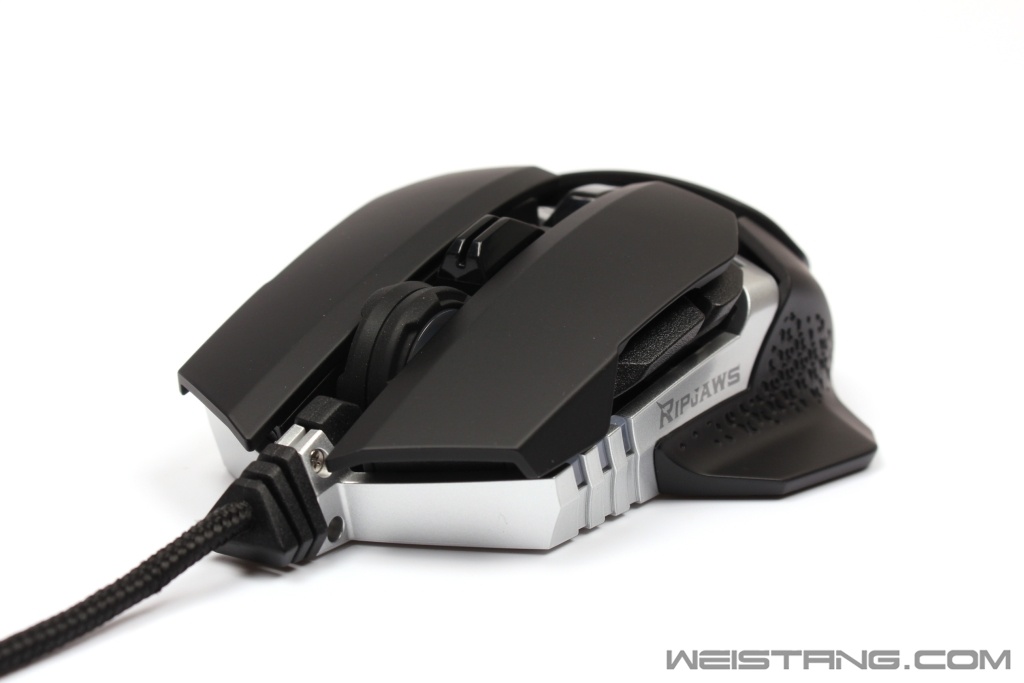

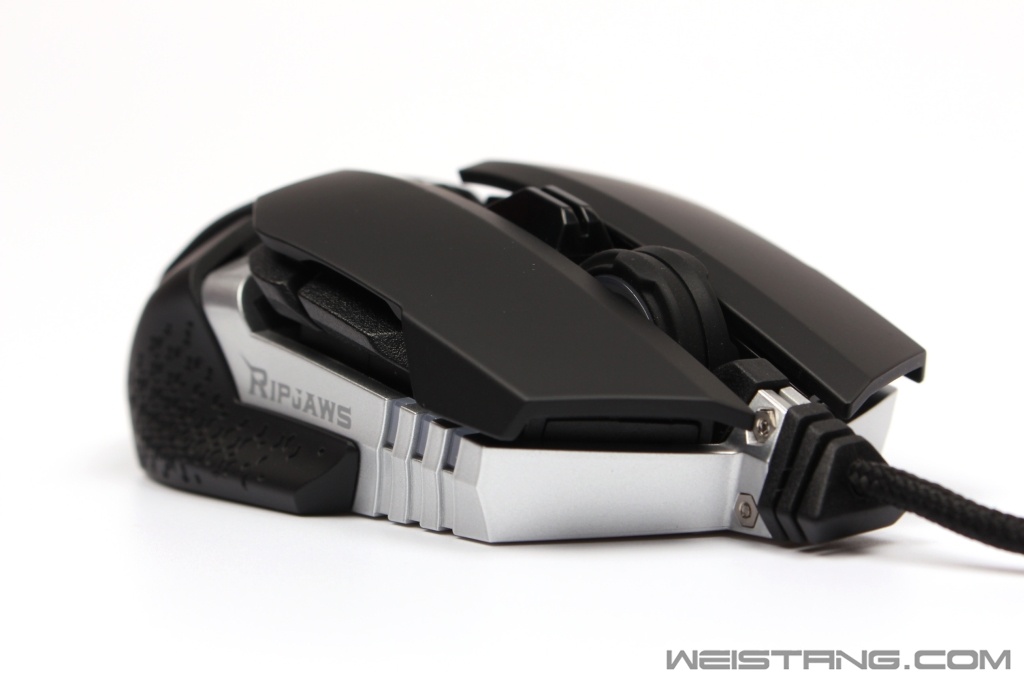

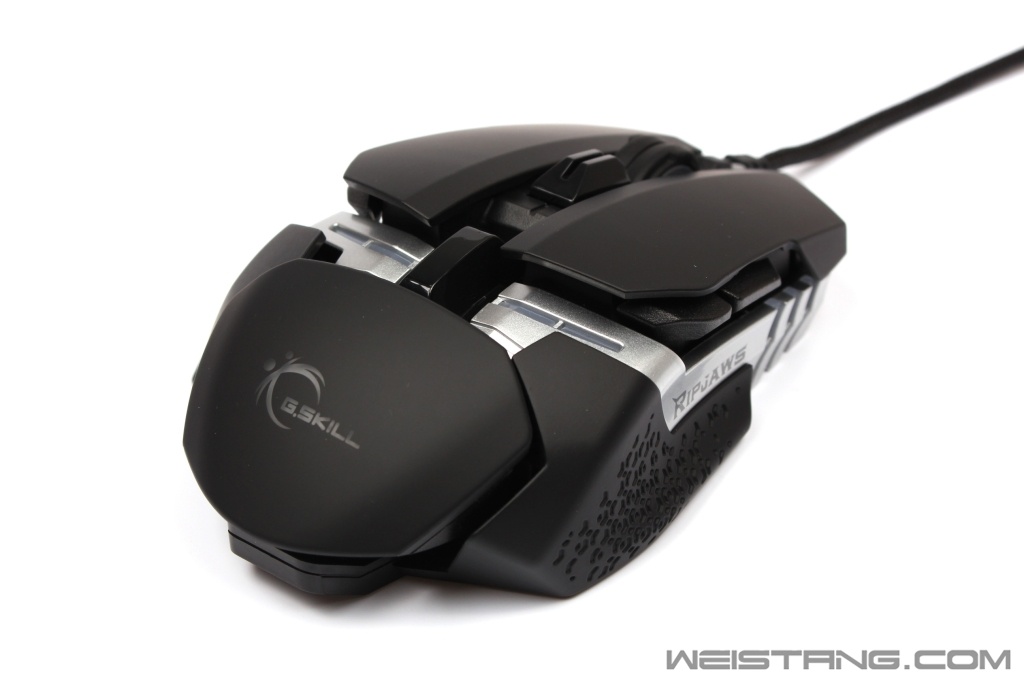

芝奇RIPJAWS MX780整体特写
从外观上看鼠标的造型比较很有特色，并不是流线型设计而是分体式的设计，科技感比较强。以这种设计为卖点的赛钛客RAT系列鼠标最为出名。
整体
鼠标整体看可以分为三部分，第一部分为按键及滚轮，第二部分为中间等效部位及侧裙，第三部分为鼠标的掌托部分。
整体
整体
鼠标垂直看有机器人或者类似变形金刚的即视感，中间的灯孔为眼睛，掌托部分好像是机器人的嘴部面罩。
整体
整体

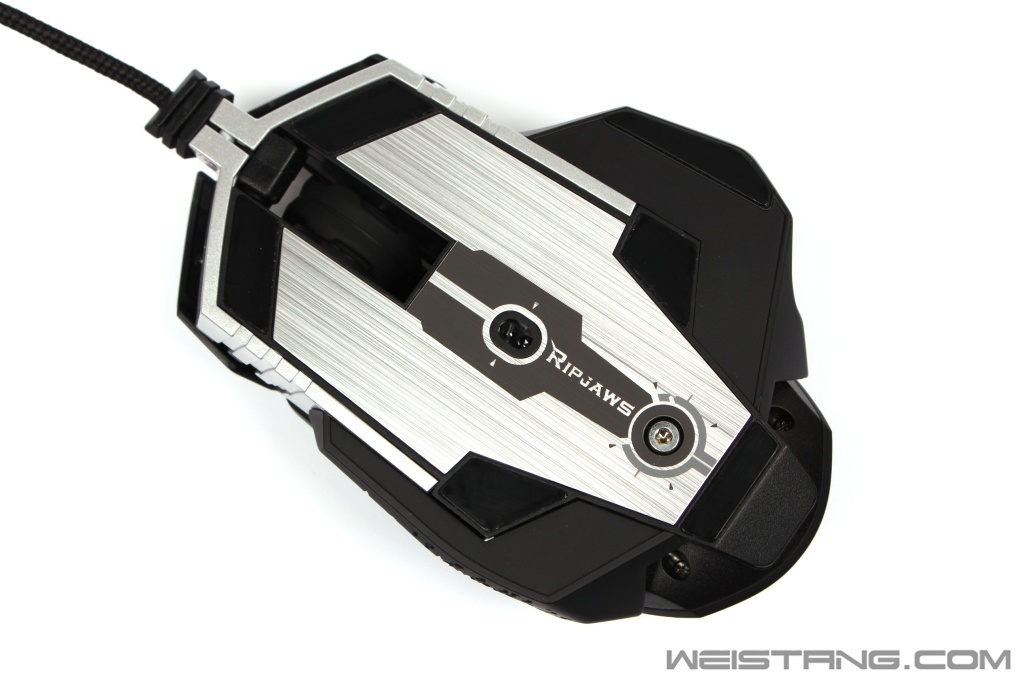

底部整体
鼠标的整体主要以黑色和银色为主，设计师估计突出了鼠标的棱角以增加产品的视觉冲击力。对于现在这种看脸的社会想抓住消费者的钱包就必须先抓住消费者的眼球。
细节

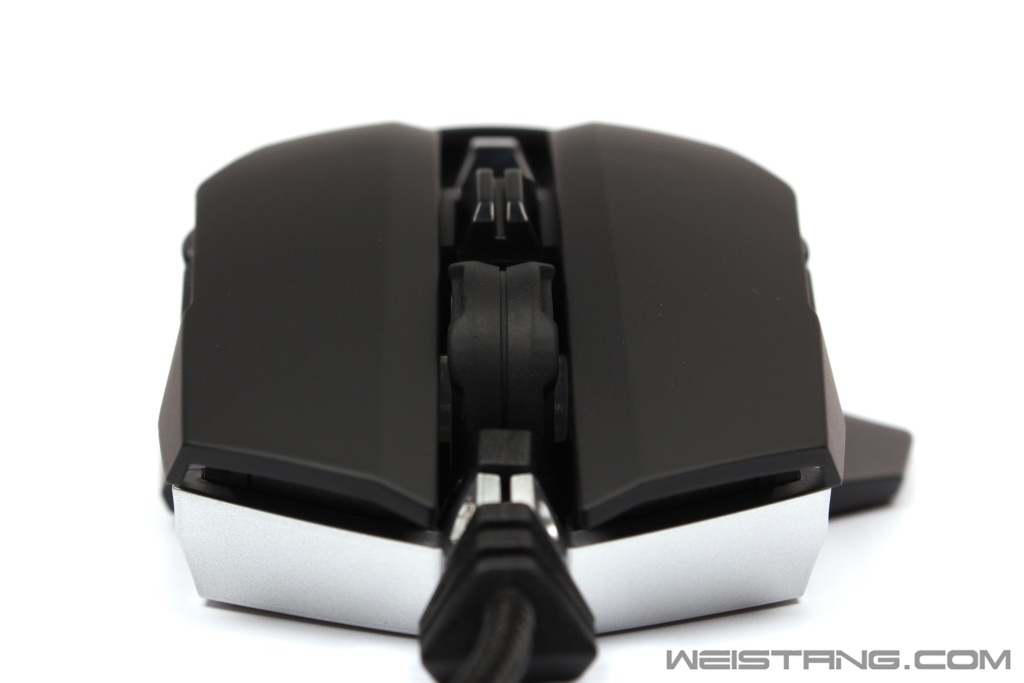

正面特写
鼠标整个的背面高度为38mm，背面并不是很高，鼠标看上去不是对称设计但是如果拆掉左右两侧的侧裙这就是一款对称式的鼠标。

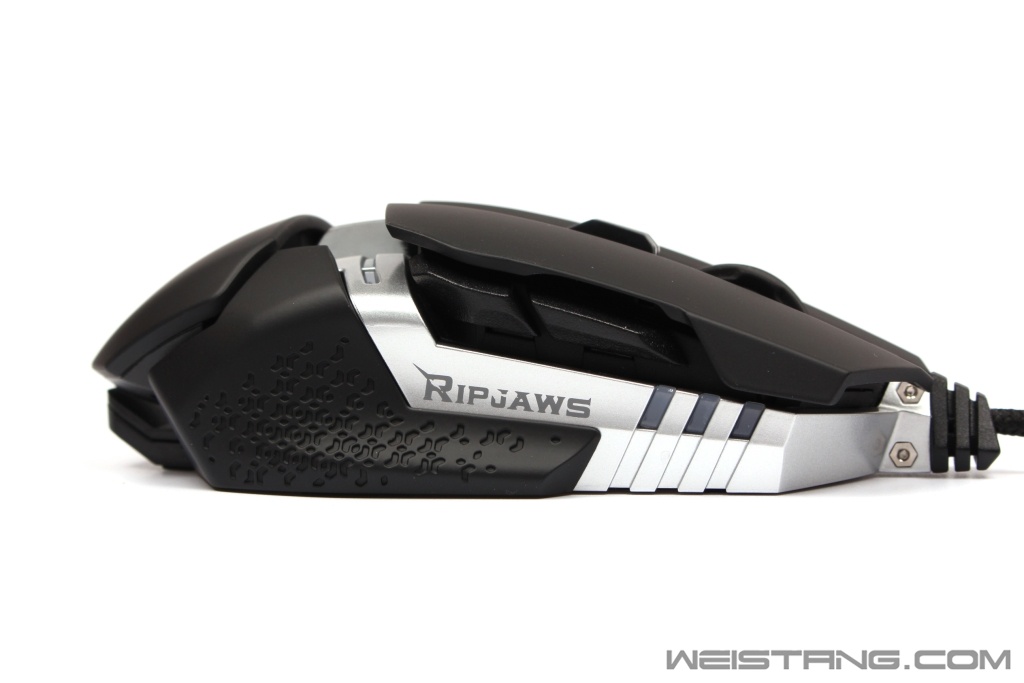

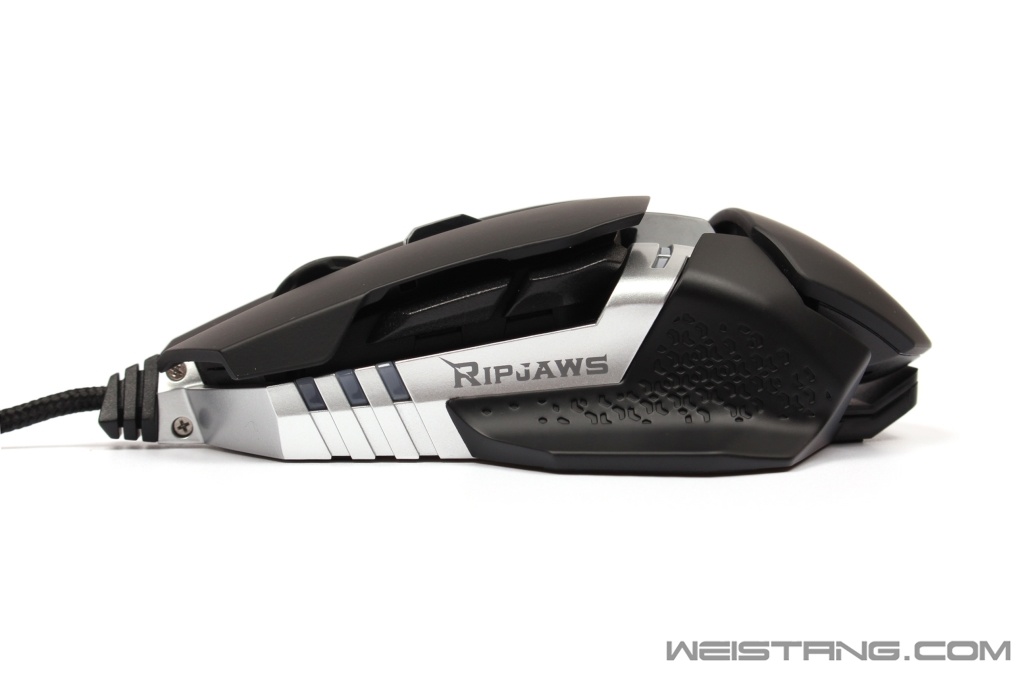

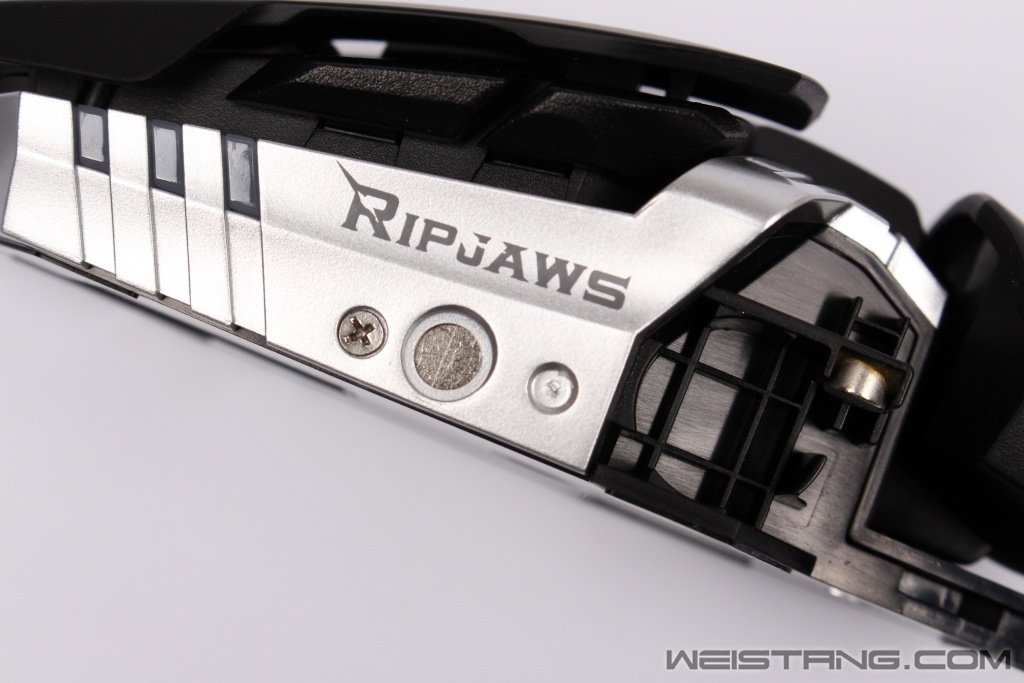

左侧特写

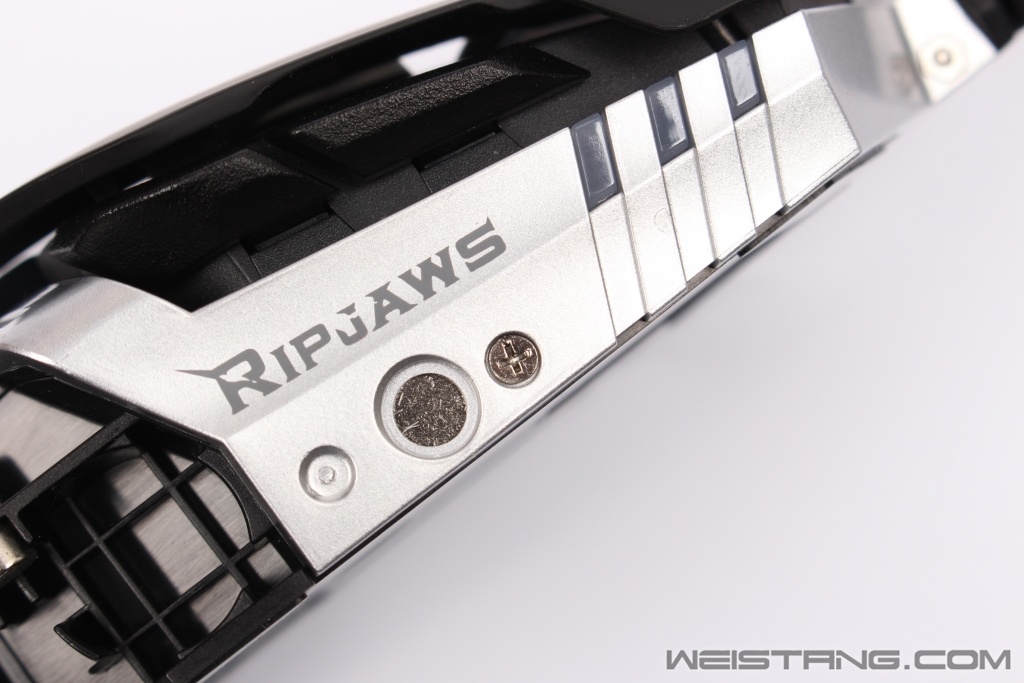

右侧特写
通过两侧的特写可以看出标配的侧裙左侧要略大一些，右侧偏小一些，左侧的设计我想还是考虑到了拇指放置的位置及拇指的舒适度。防滑侧裙上有不规则的颗粒图案，这种凹进去的颗粒图案往往会藏匿污垢，所以勤打理鼠标的侧裙还是有必要的。鼠标表面材质为类肤涂层，这种涂层的手感跟以往类肤涂层相比手感更加的细腻且柔和。

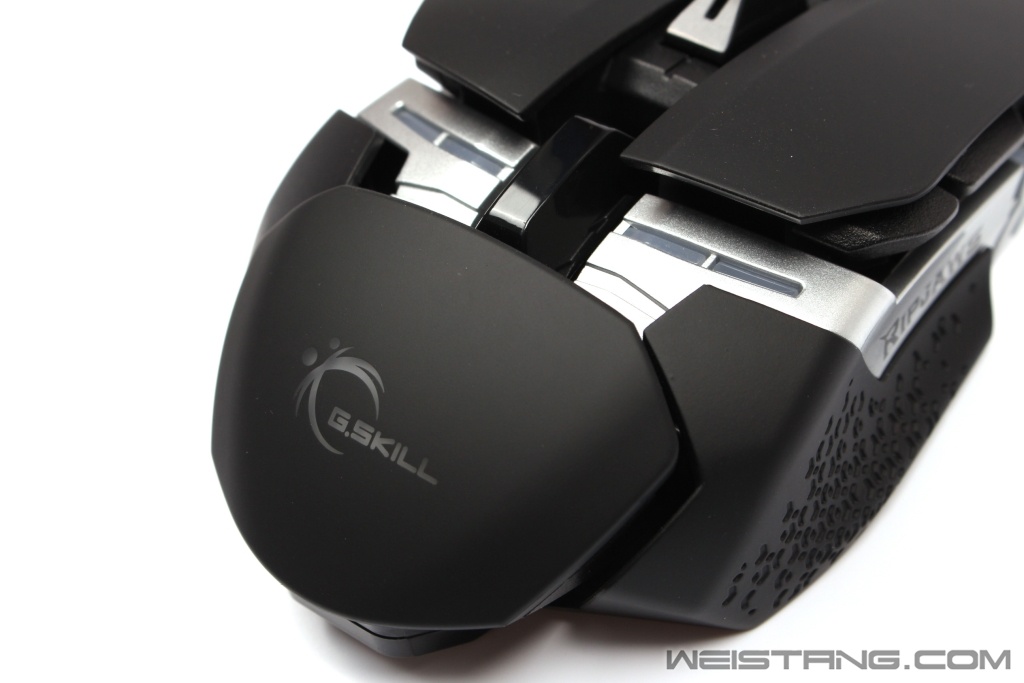

背面特写
鼠标掌托被设计为可调节高度，通过调节高度来满足不同人群的使用习惯，赛钛客的RAT系列鼠标5系以上的产品掌托都可以向后拉伸进行调节。
鼠标中后部特写
中间部分的4个白条就是鼠标的4个Led灯，这4个灯的颜色可以通过驱动来进行独立显示，举例来说就是可以将灯光颜色从左到右设置为红、绿、蓝、黄，4种独立的颜色。这功能主要还是满足一些喜欢个性化设置的外设使用者。

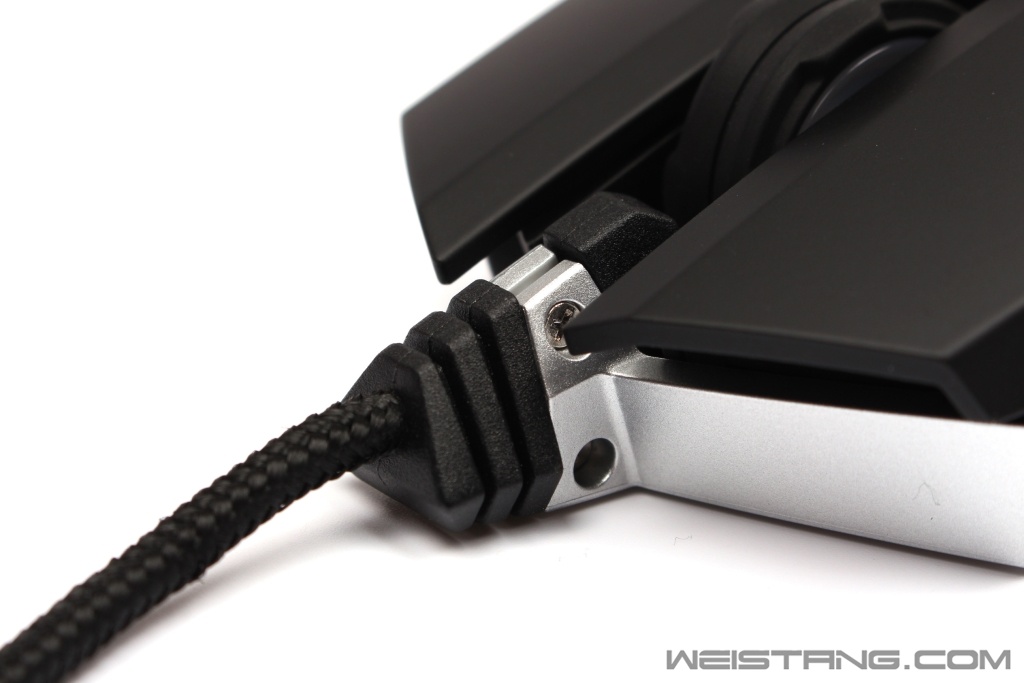

出线口
鼠标前端出现部分有很好的防拉扯设计，这只是外部的一部分，其实当我们在看文章后面的拆解部分还能看到内部也有一块防拉扯卡槽，左右两个边框的前端是通过两个螺丝固定在出线口位置的，这样的设计使前端更加的稳固。

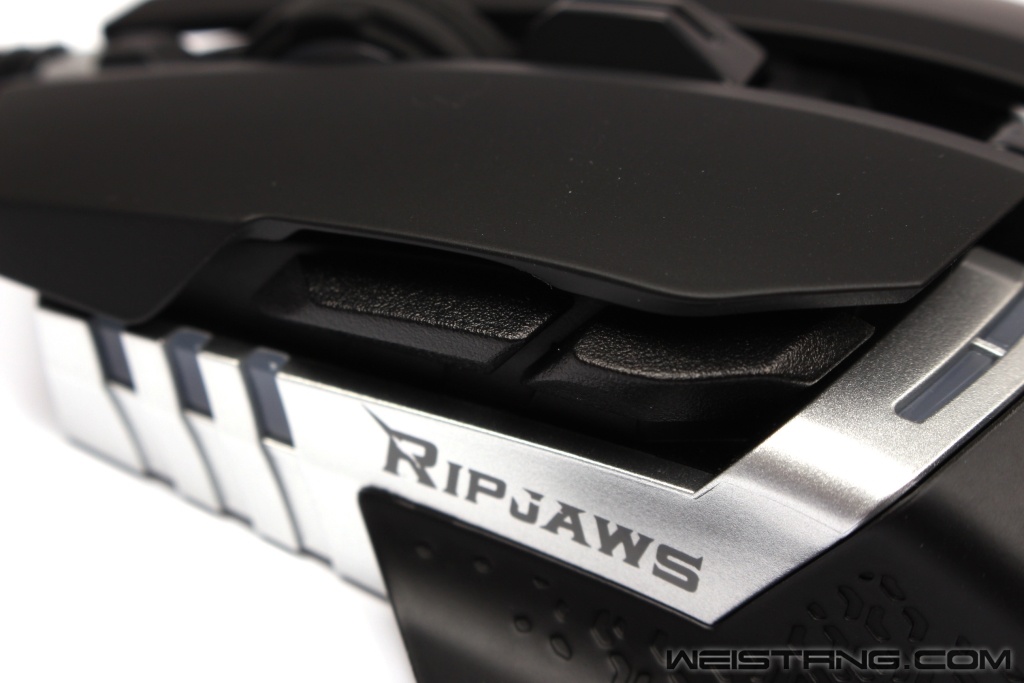

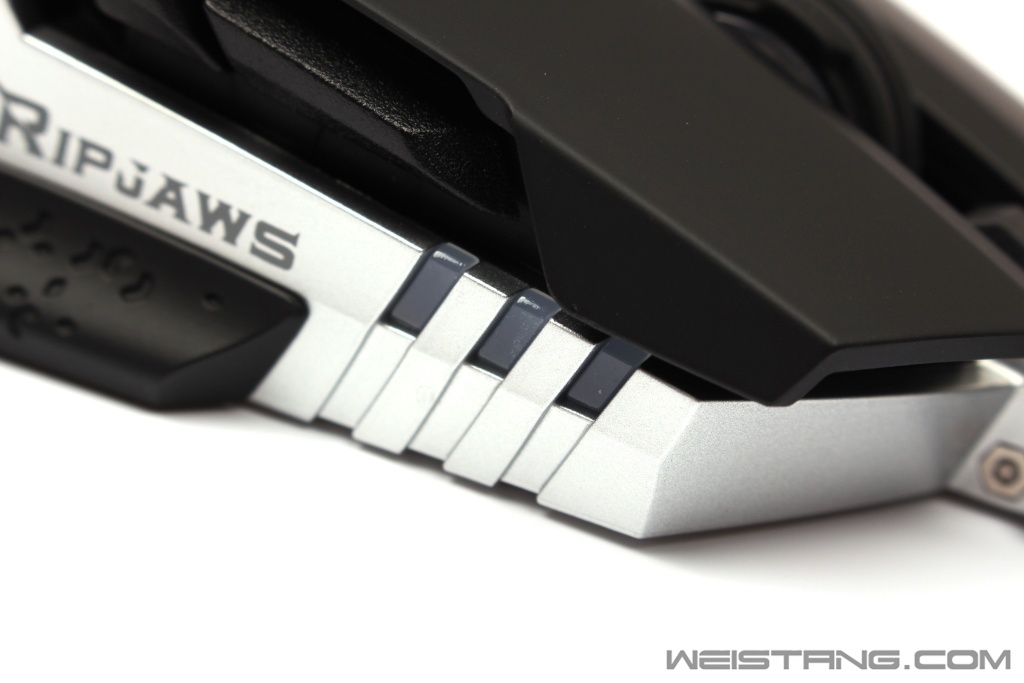

右侧Led灯位
在左右两个都有这样三个一组的Led灯位。
左侧侧键
鼠标左右两边对称，分别有两组侧键，前端侧键比较直而后侧键末端倾斜上扬设计，这个设计则很难过好跟左侧按键的末端有一个斜角的设计相对应。本人17.5cm的手长，感觉侧键设计的比较靠前，拇指够前面的侧键有些费劲。

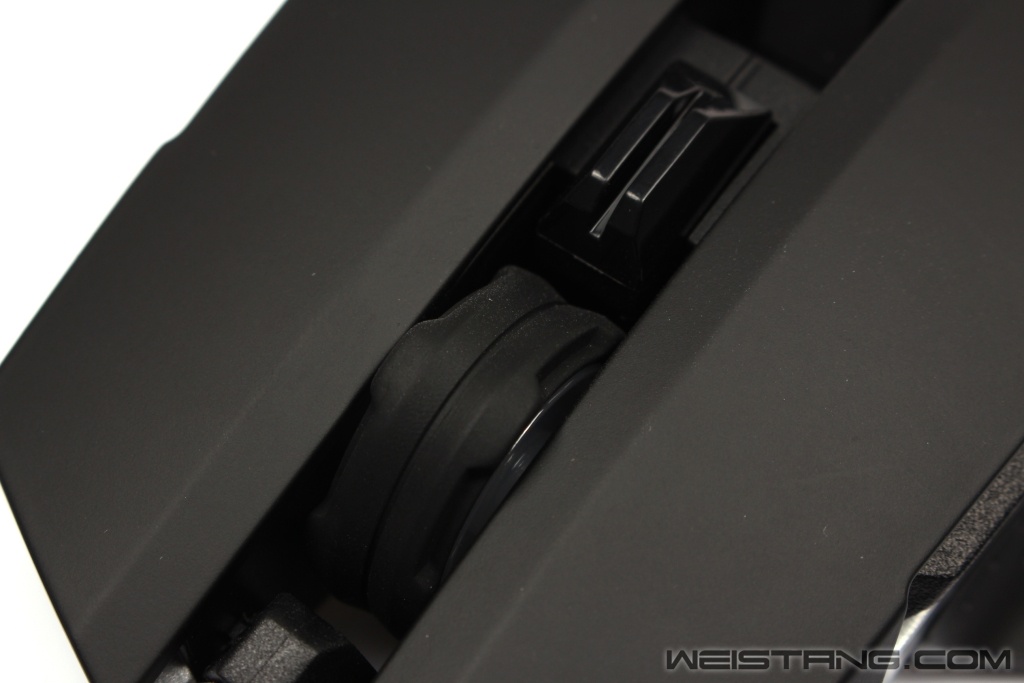

滚轮及dpi调节按键
滚轮表面材质为橡胶，表面设计的比较平滑，在使用当中如果是汗手的话可能会出现轻微打滑的情况，因为dpi调节按键与滚轮离的比较近所以当使用者在向后滚动滚轮的时候会不小心碰到这个按键，因为手指是向后上抬动所以并不会触发这个按键。
Logo部分
芝奇的标志，这里是透光设计，尾部的Led灯也是可独立设定灯光颜色的。

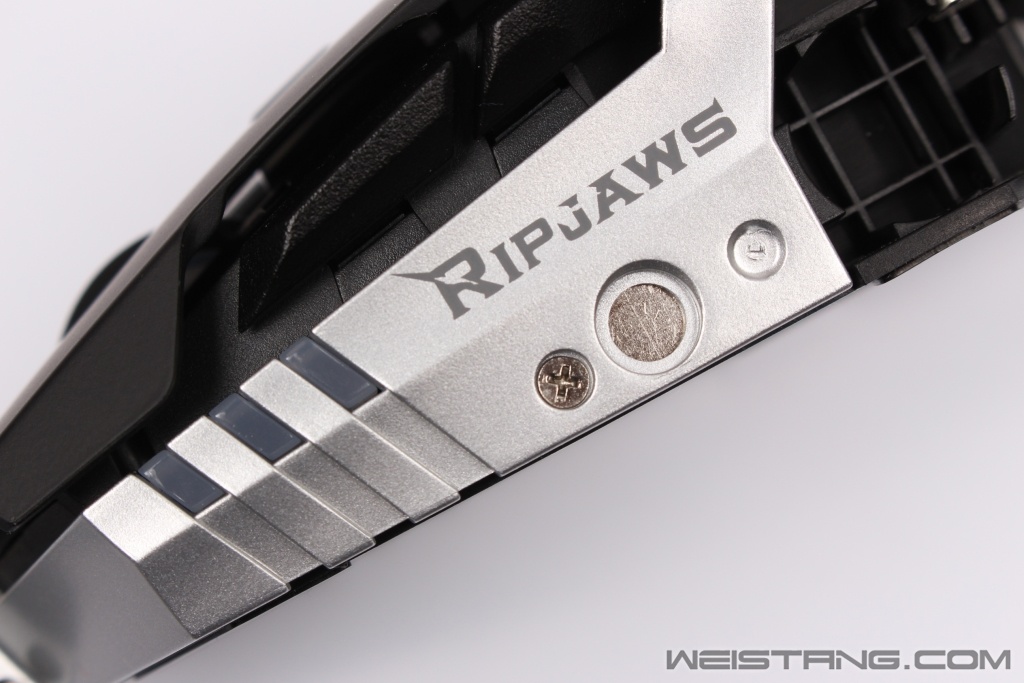

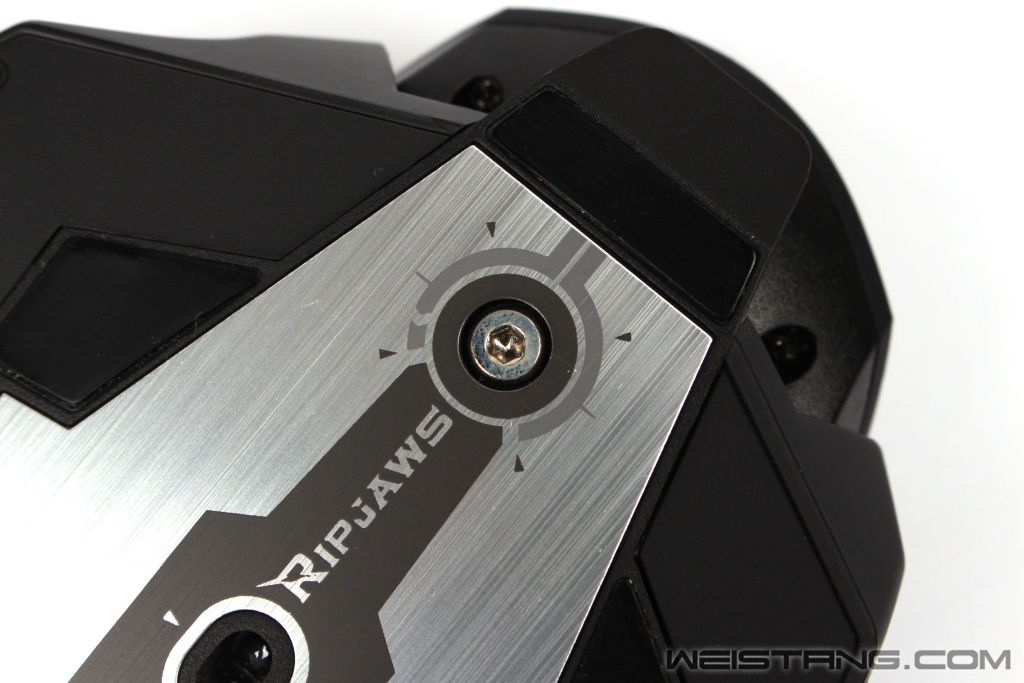

螺丝口
这里的螺丝是专为调节掌托高度设计的，通过鼠标附带的外六角工具来进行调节，我们会在可拆解部件里面对这个功能进行详细的说明。

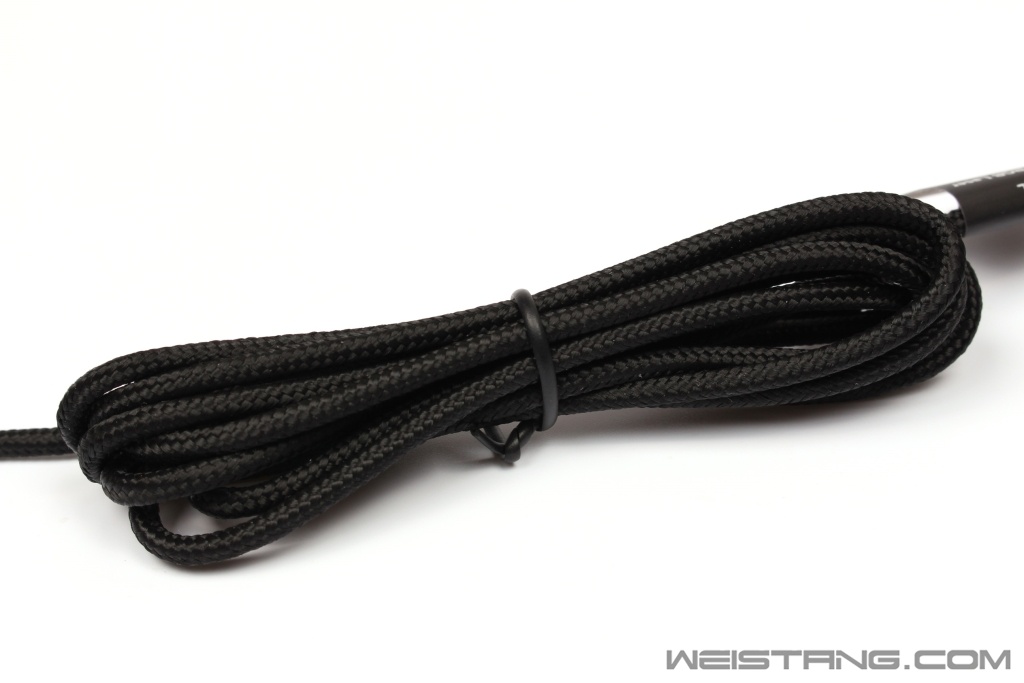

线材特写
鼠标的线缆是尼龙编织线，长度为1.8米，这种线的优点是抗拉扯性比较好，缺点是编制密集会导致线比较硬，导致鼠标在大范围移动的时候会有明显的拉扯感。

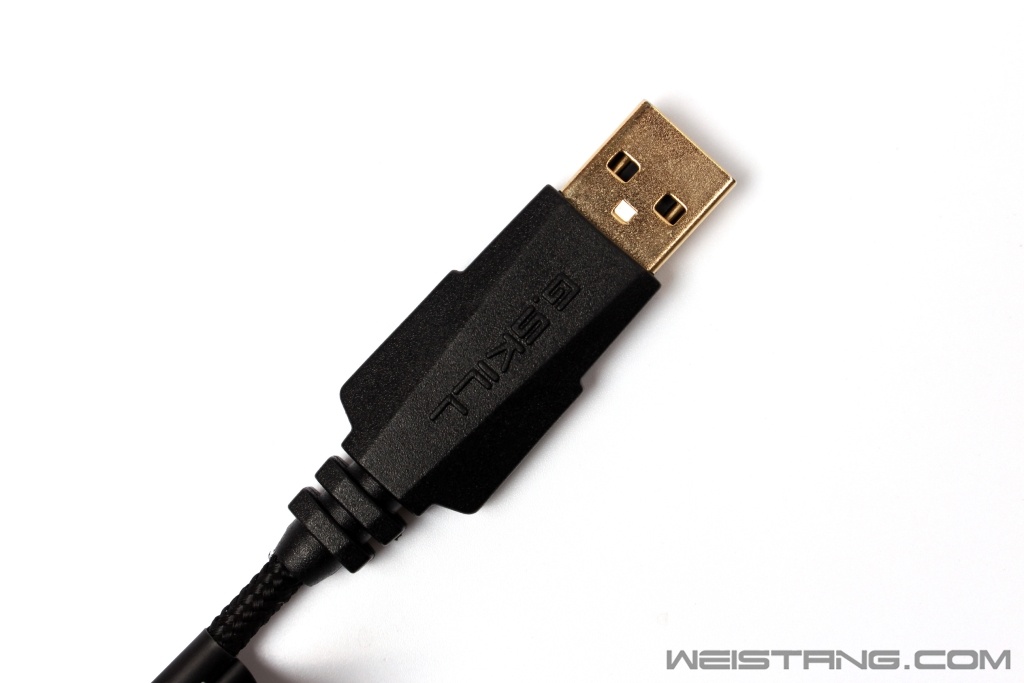

插头特写
镀金的USB插头虽然在使用中并不会在性能上有什么提升，但是整体视觉上会凸显逼格。

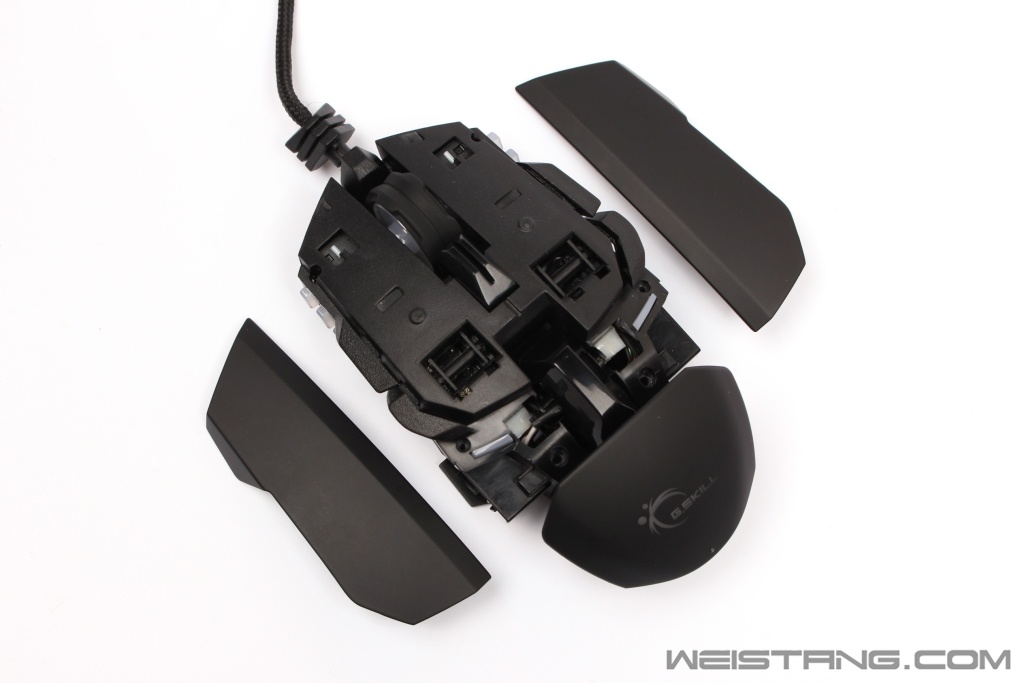

可拆卸部件

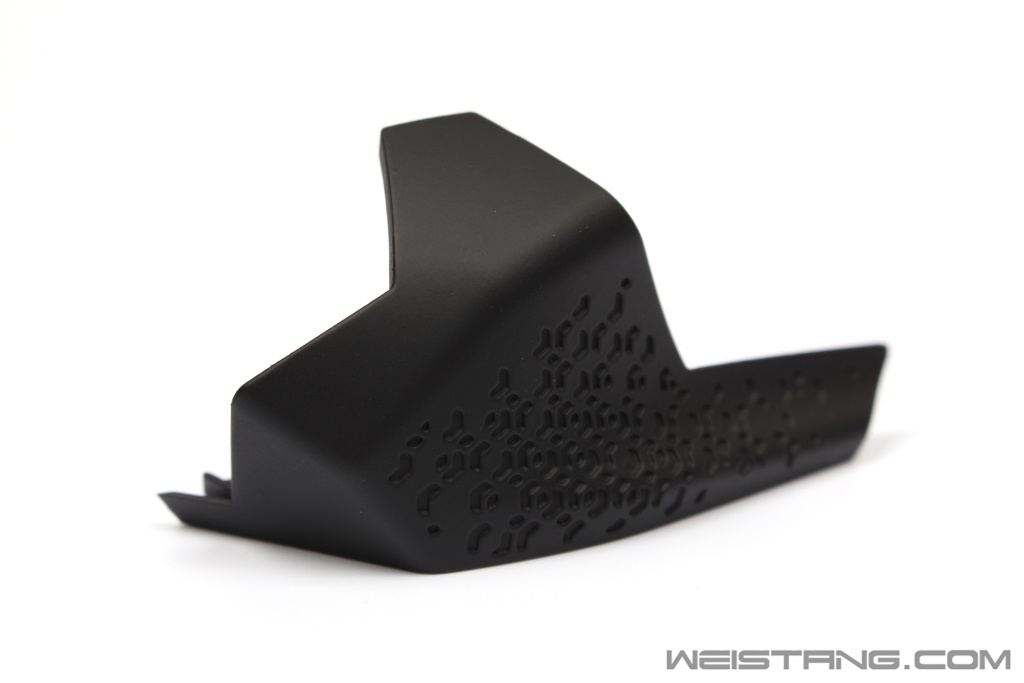

在这里我们可以看到侧裙是用磁铁来固定在鼠标上的，鼠标的左右两侧均有两个磁力吸附点。磁铁的磁性很大，侧裙部件固定的严丝合缝并没有松垮的感觉，这也说明鼠标的模具精度很高。鼠标两侧的银色边框并不是金属材质，而是银色塑料材质。

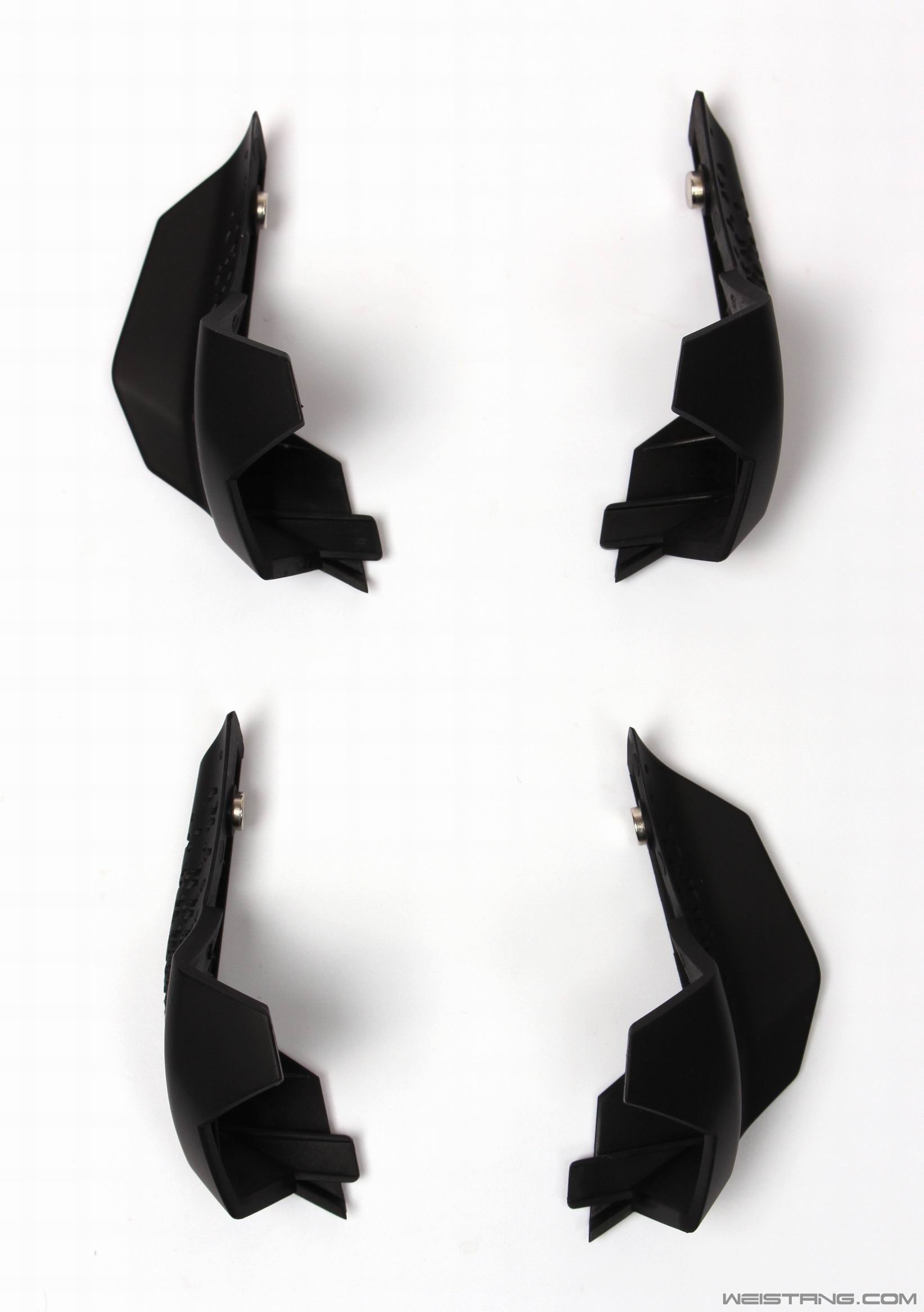

在这里侧裙可以根据使用者的实际需要和使用习惯来进行任意搭配使用，这样可以有四种组合搭配方式。

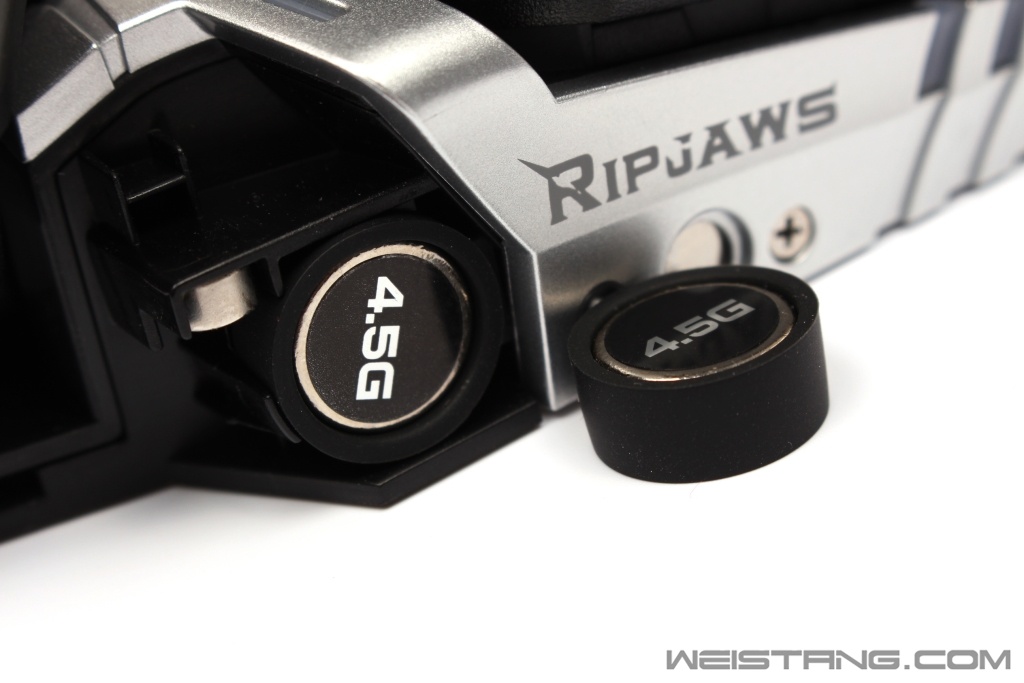

鼠标附带两个4.5g的配重组件，配重的放置位置设计的很巧妙，正好是在侧裙的内侧，因为侧放的配重金属块难免有固定不牢固的问题所以设计师为配重专门设计了一个橡胶套，这样卡在侧面的凹槽里会更加的紧密，就算是大力左右晃动鼠标也不会有配重碰撞侧裙的不牢固问题。

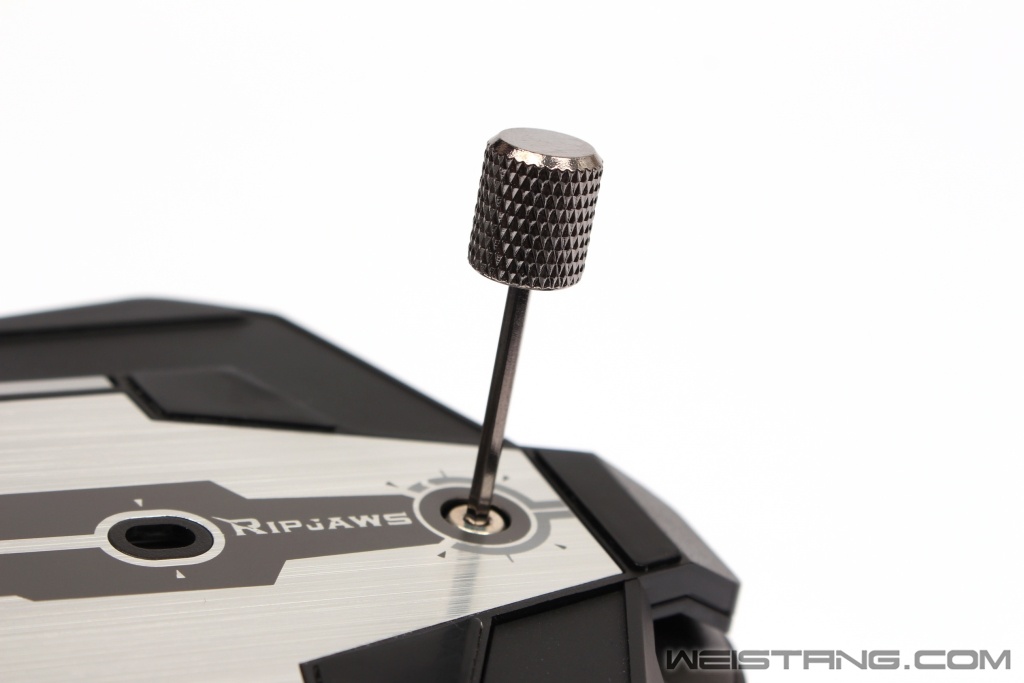

通过工具调节掌托
掌托升高后特写
通过鼠标附送的外六角工具可以对鼠标的掌托高度进行一定程度的升高和降低调节，在这里顺时针拧螺丝是降低高度，逆时针拧螺丝是升高掌托高度。本人17.5cm的是使用最低高度就比较舒服了，如果是18cm以上的大手使用者就需要调节掌托来寻找自己合适的握感。

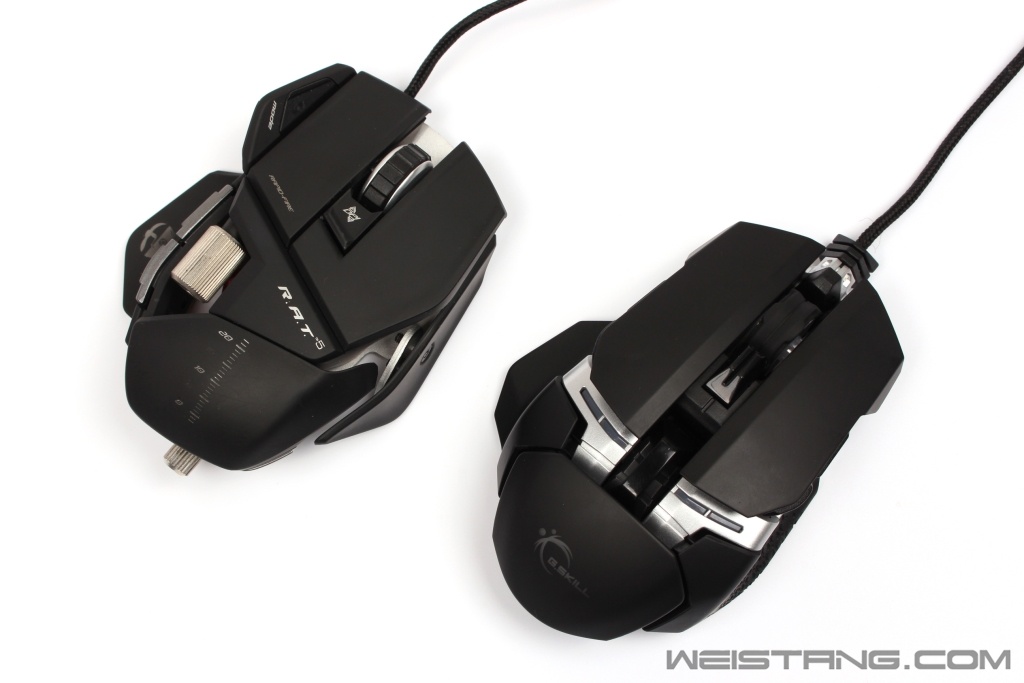

对比

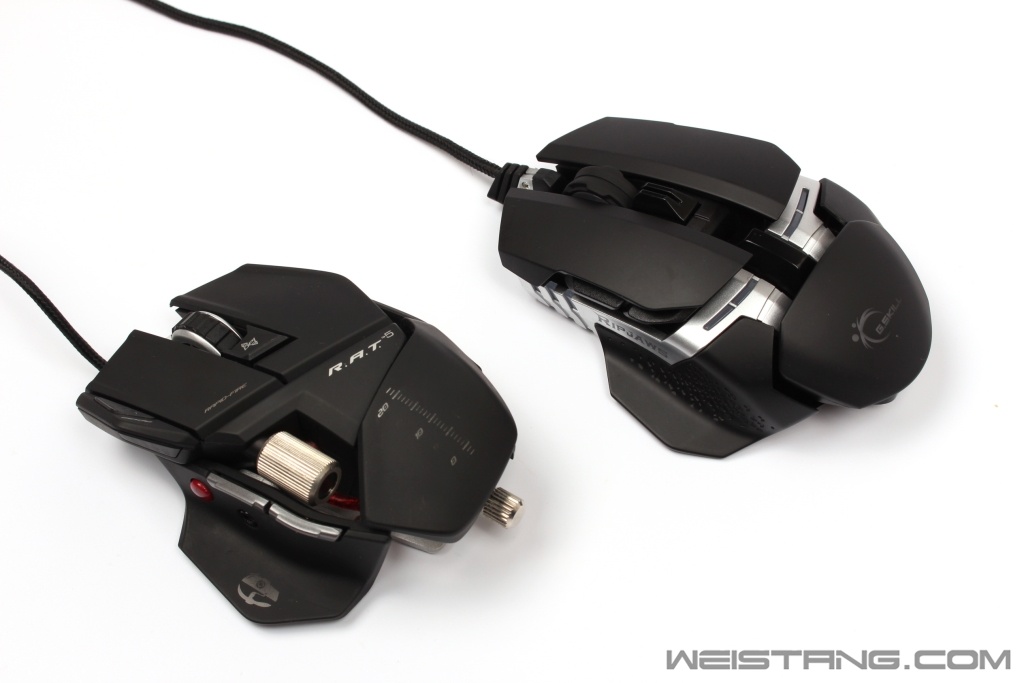

在这里我们用芝奇的MX780和赛钛客的RAT5进行一个对比，17.5的手对于这两种鼠标的使用都没有问题，只是从表面材质上看虽然RAT5也是采用的类肤涂层设计但是MX780的涂层手感更胜一筹，两者都是鼠标末端可调节，RAT5是通过末端的向后拉伸进行调节而MX780则是通过底部螺丝的松紧调节鼠标末端的抬起高度，虽然调节方式不一样，其目的还是为了兼容不同尺寸的手型和使用方式。
左：赛钛客RAT5 右：芝奇RIPJAWS MX780
左：赛钛客RAT5 右：芝奇RIPJAWS MX780
左：赛钛客RAT5 右：芝奇RIPJAWS MX780
左：芝奇RIPJAWS MX780 右：赛钛客RAT5
两者均为分体式鼠标，有很多类似的地方，但是赛钛客RAT5在尺寸上比芝奇MX780短了一点，在侧键设计方面赛钛客RAT5侧键偏后，而芝奇MX780偏靠前，这就导致拇指够前端侧键有些吃力。
拆解
在这里特别声明一下，这款鼠标拆解难度比较大，步骤复杂不建议使用者自行对鼠标进行拆解，以免造成鼠标的损坏。
拆掉左侧裙内侧螺丝
拆掉右侧裙内侧螺丝
拆掉鼠标前端两颗螺丝
银色侧边的螺丝拆掉以后这里并不能把边框直接拆下来，这里要注意，在鼠标银色铝板的底部还有垂直固定鼠标两个银色边框的螺丝，那么我们接下来处理底部的铝板。

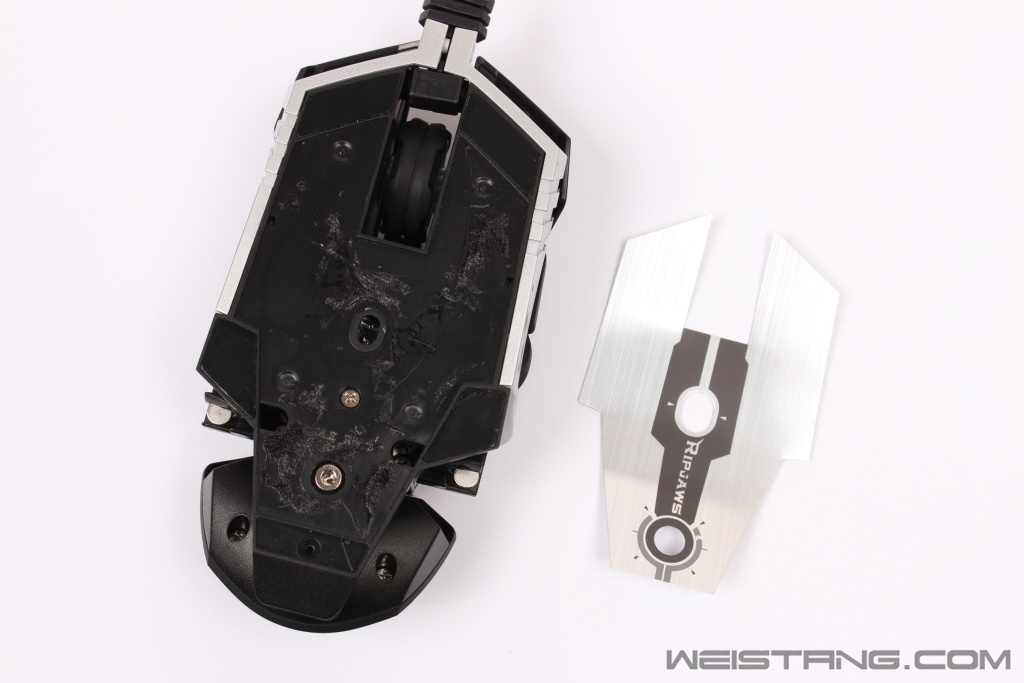

将底部铝板拆下
拆铝板是个比较麻烦且需要耐心的活，金属如果强行拉扯就会出现不可恢复的褶皱，很难再贴回鼠标的底部。在这里我先用热吹风将铝板底部的胶吹热，在用小刀沿着铝板底部满满刮一圈，直到铝板大部分与底部塑料分开再彻底将铝板掀起来，这里的操作一定要慢，因为底部的胶比较黏，用小刀都不好刮开。
底部一颗十字螺丝和两个深槽内的两颗螺丝
将深槽内的两颗螺丝拆掉以后两个银色的侧边框就能彻底拆下来了。然后我们拧这个六角螺丝，将螺丝用工具彻底拧松。

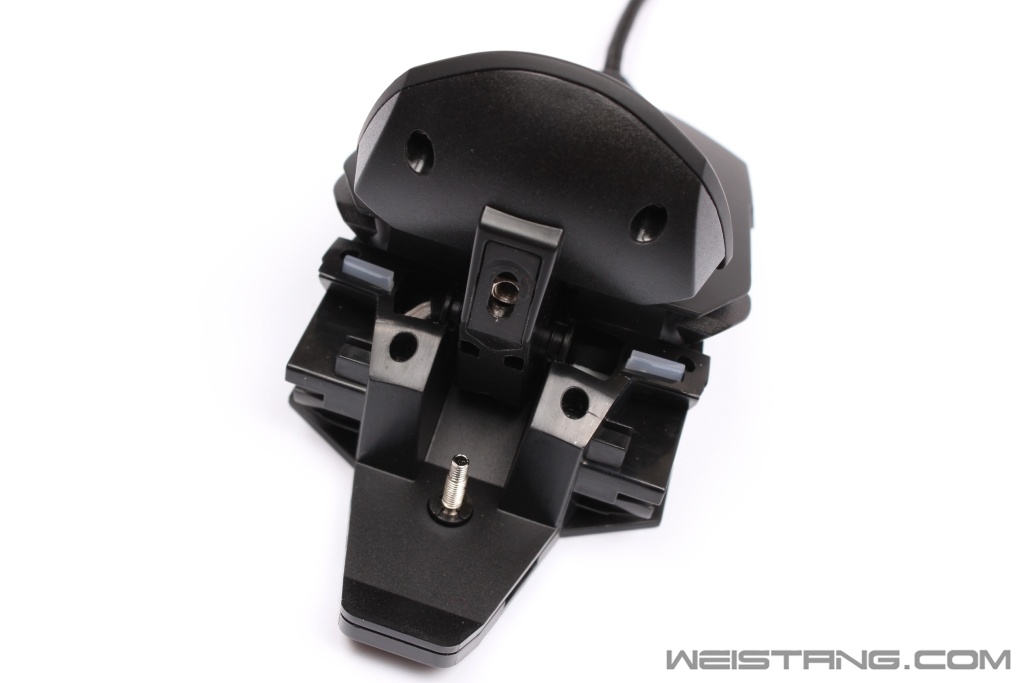

六角螺丝松了以后掌托可以高度翘起
固定六角螺丝的E型卡簧
六角形螺丝之所以拧到最松都不会脱落就是因为这里有一个E型的卡簧在这里卡死螺丝，我们需要尖嘴钳来处理掉这个卡簧，卡簧处理过程中要十分小心，如果力量过大卡簧可能就飞出去了。

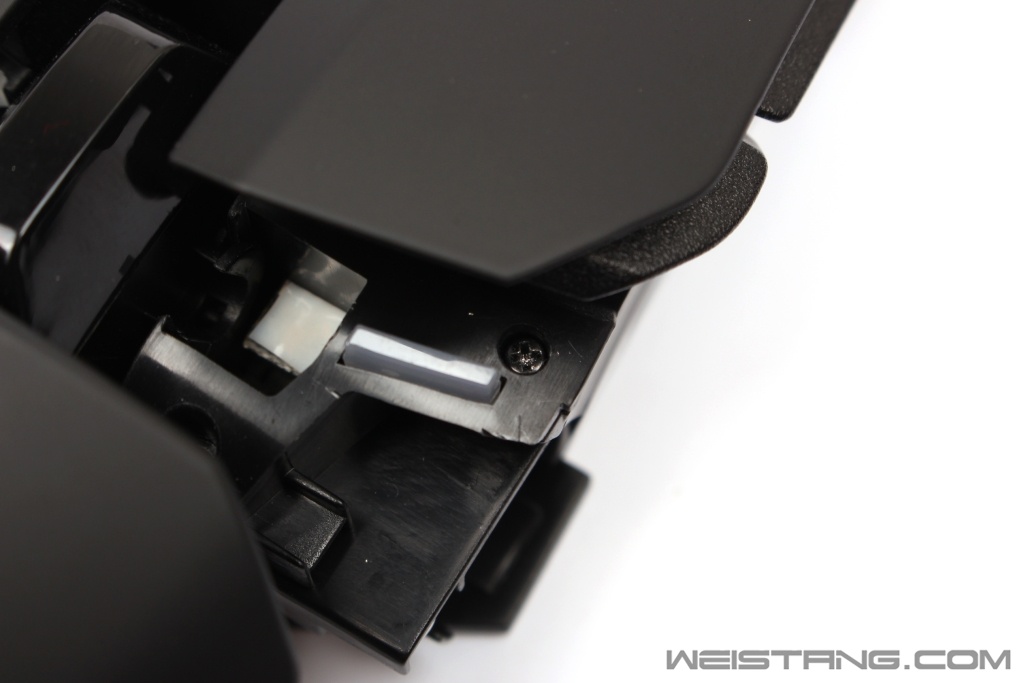

拆掉银色边框底部隐藏的螺丝
银色边框拆掉以后鼠标的左右两侧均有两个隐藏的小螺丝，这里要拆掉。

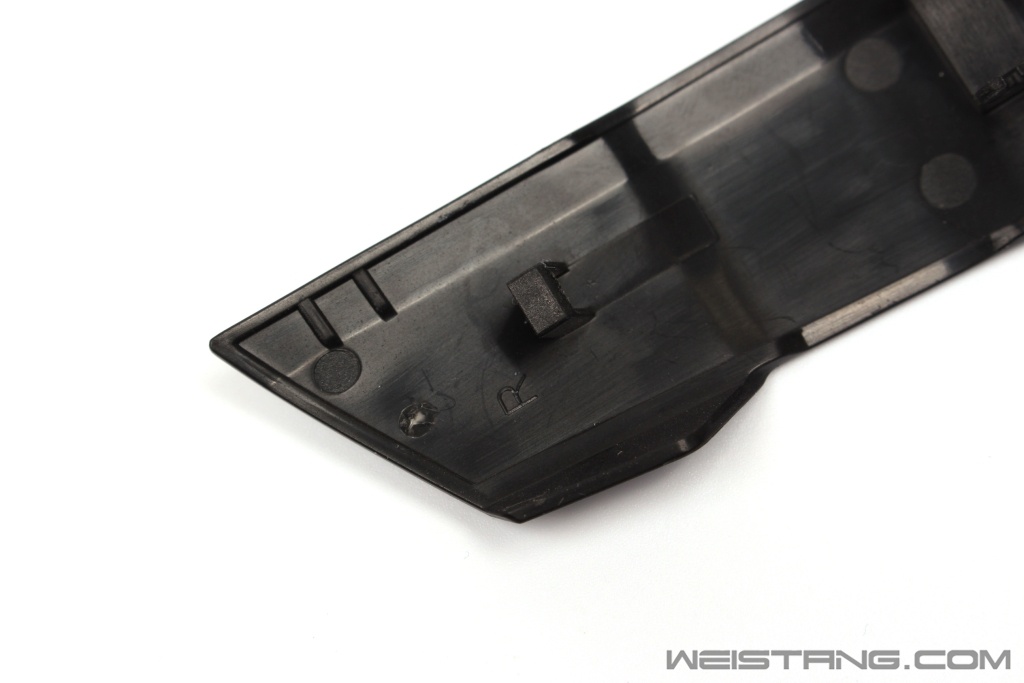

将鼠标的按键壳拆掉
鼠标左右键的按键壳就是速拆的，直接从壳的后端向上扣就能拆掉。这里不建议使用者频繁拆卸这个按键上壳，怕卡口松动会影响按键的正常手感。
上壳内侧隐藏的小螺丝
按键上壳拆掉以后，鼠标的左右两侧前端有两个黑色小螺丝要拆掉。这两颗螺丝也就是鼠标上的最后两颗螺丝了，虽然看似工作要结束了马上能开上壳了但是最有难度的工作还在后面。
分离后的上下壳
最难的就是分离上下壳，虽然螺丝都拆掉了但是上壳的一部分边框是卡在侧键边缘，两个后侧键卡的部分最多，这里唯一的解决办法就是将两侧的侧键向外掰，先让一边的壳出来，再让另一边出来。这里掰侧键就是最大的问题，需要用巧力不可以硬来，因为侧键是热熔粘死在壳子底部的所以用力过大肯定会使侧键断裂。
上壳内部
将掌托部分拆掉
掌托部分的拆卸比较简单，先将线从上壳内侧顺出来，直接线上提拉掌托就能拆下来。

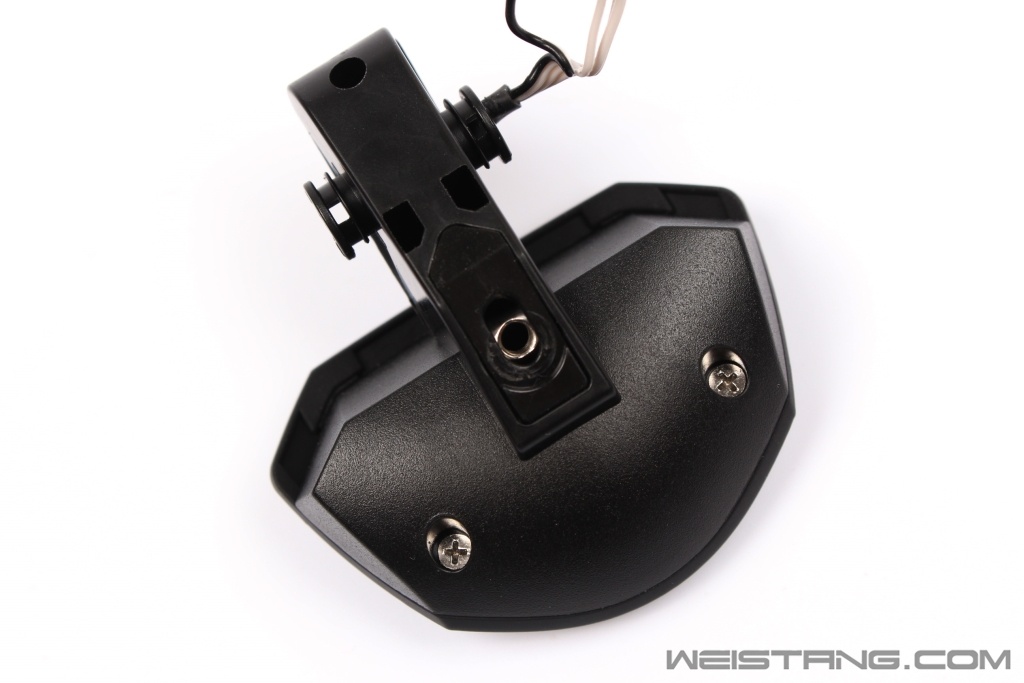

掌托特写
将掌托底部的两颗螺丝拆掉就能打开掌托上盖。
掌托内部
白色的部分是柔光罩，将直射的Led灯光以漫反射的形式照在透光的外壳上，这样出来的灯光效果会柔和且均匀。
Led灯板和配重块
上壳特写
上壳特写
上壳的做工十分精细，在拆解过程中也能发现上壳和底壳的贴合程度非常高，这说明厂家在模具精度上下了功夫。

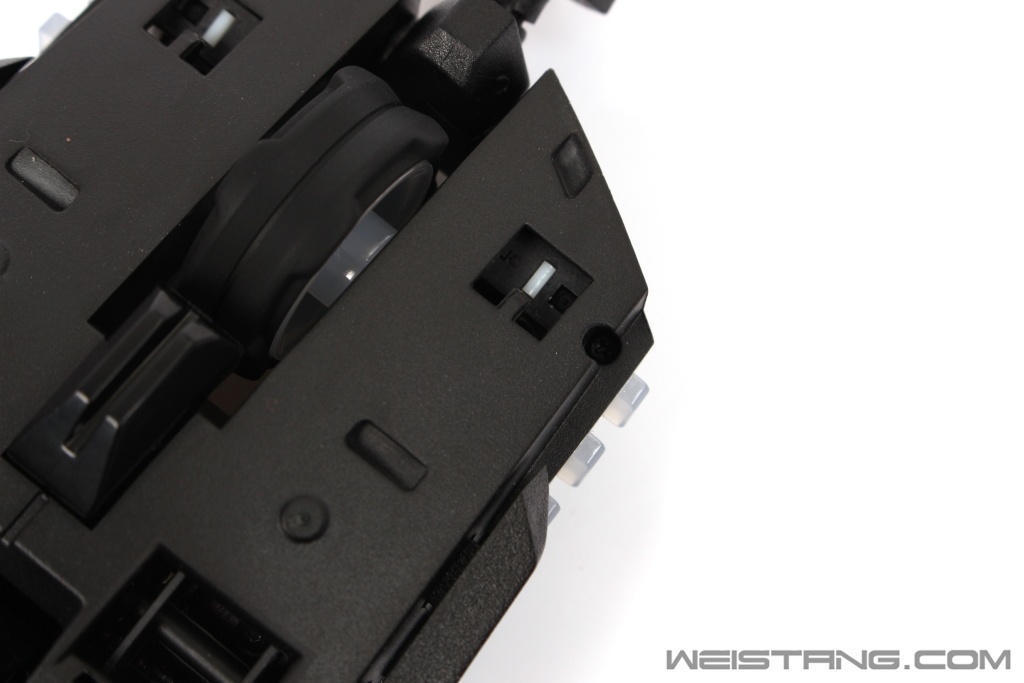

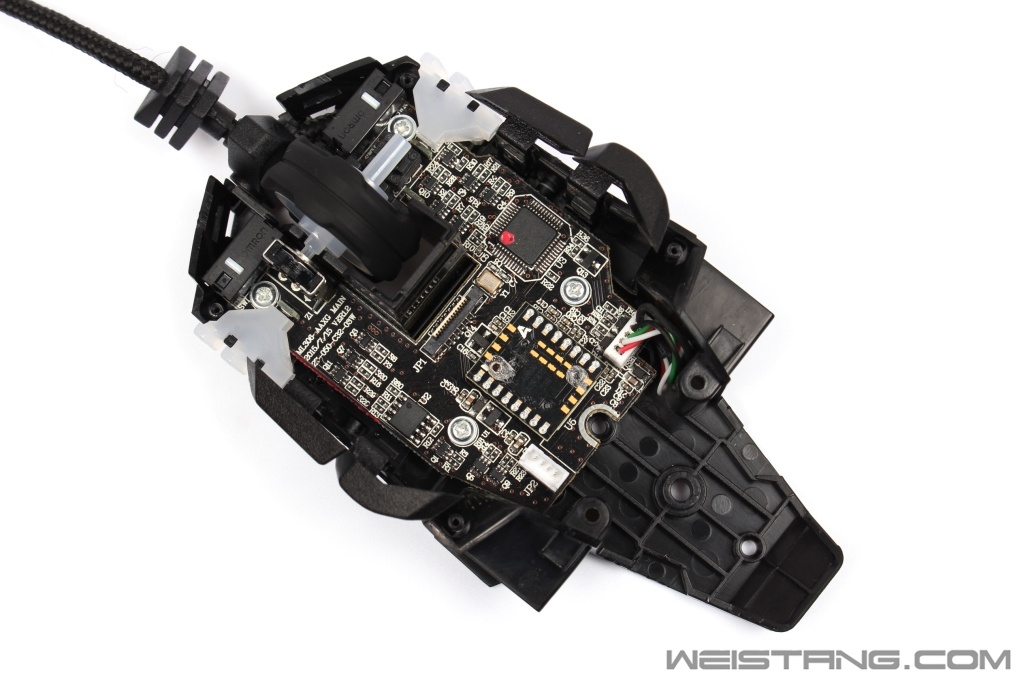

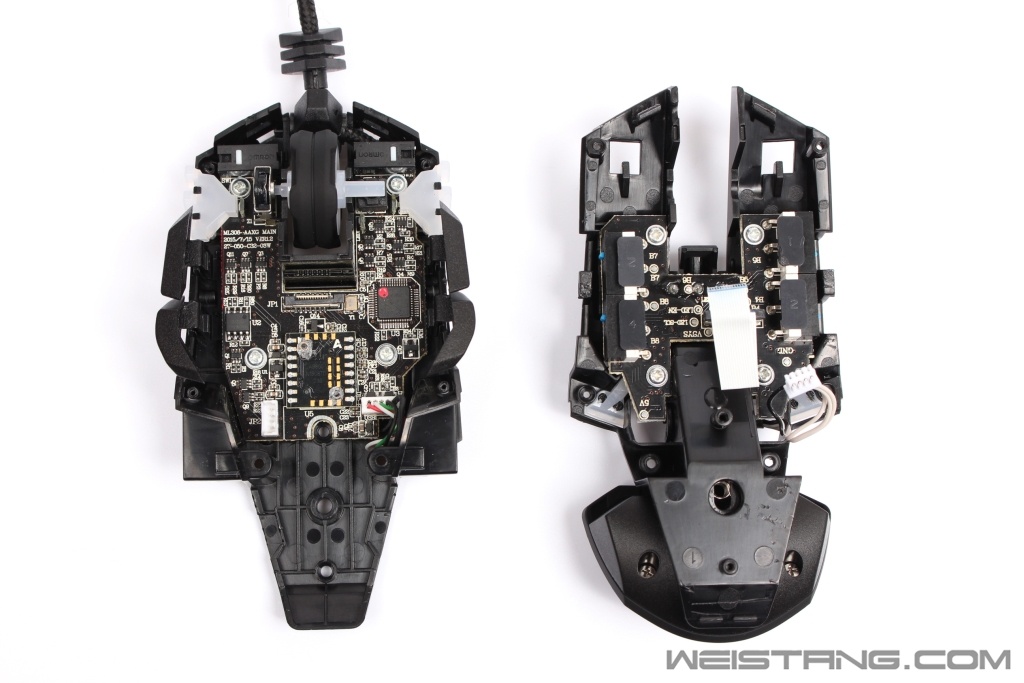

鼠标内部特写

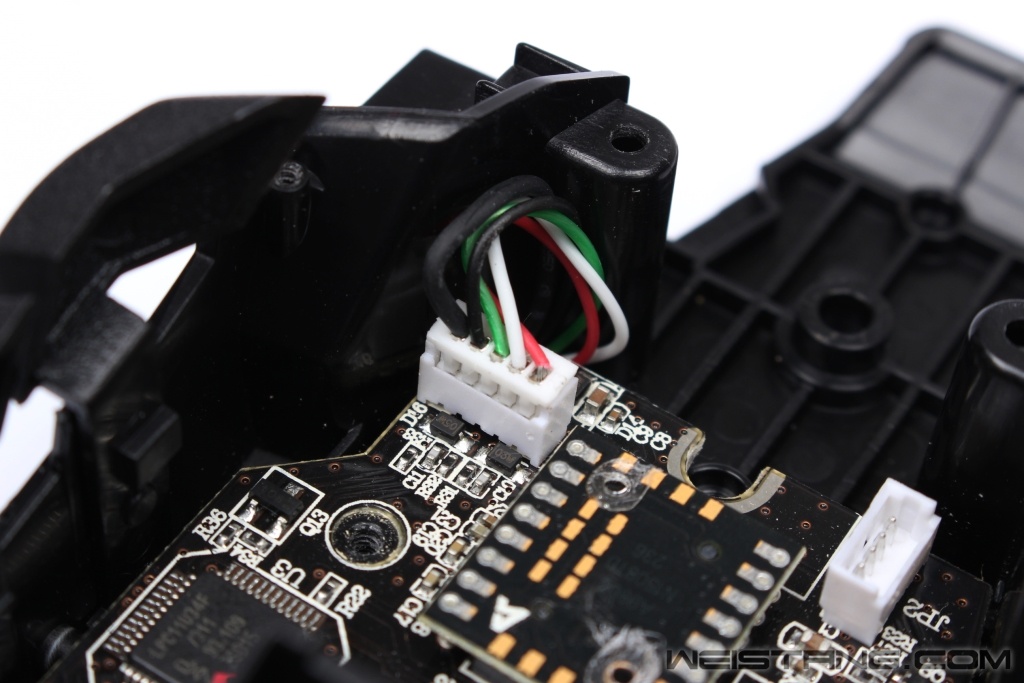

鼠标线接口
鼠标线与主板连接的卡槽并不是普通的通用式卡槽，这里的卡槽明显偏小，想自己DIY的朋友需要注意了。
鼠标前端的导光条
白色导光条内侧部分很大，几乎与垂直的Led发光源贴合了，这种锥形的设计还是为了使外侧的发光效果看着更加的均匀。

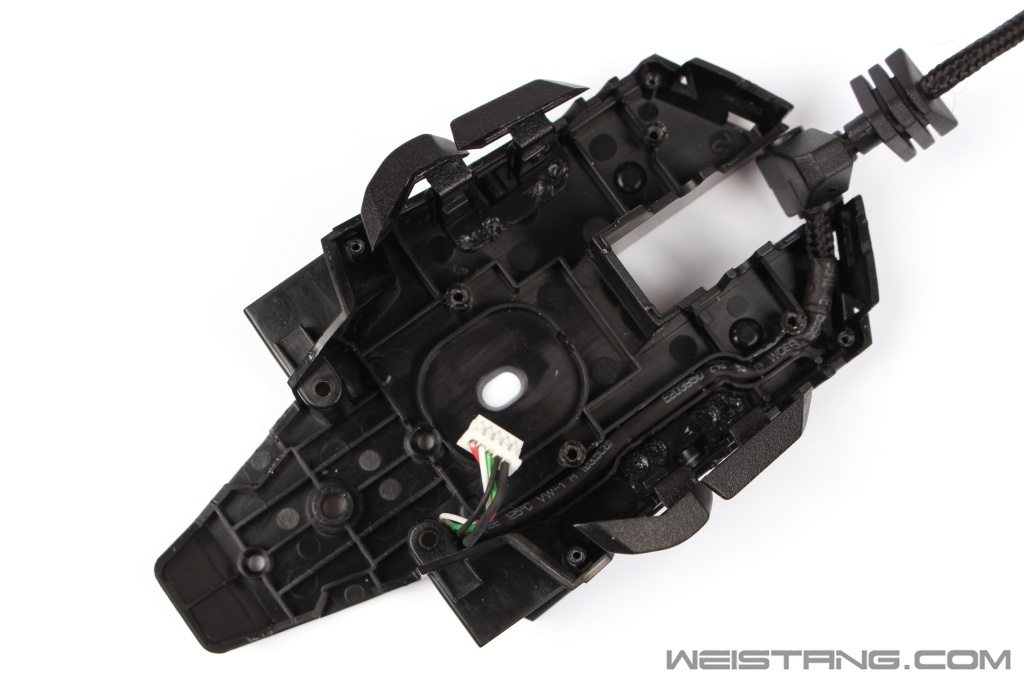

底壳特写

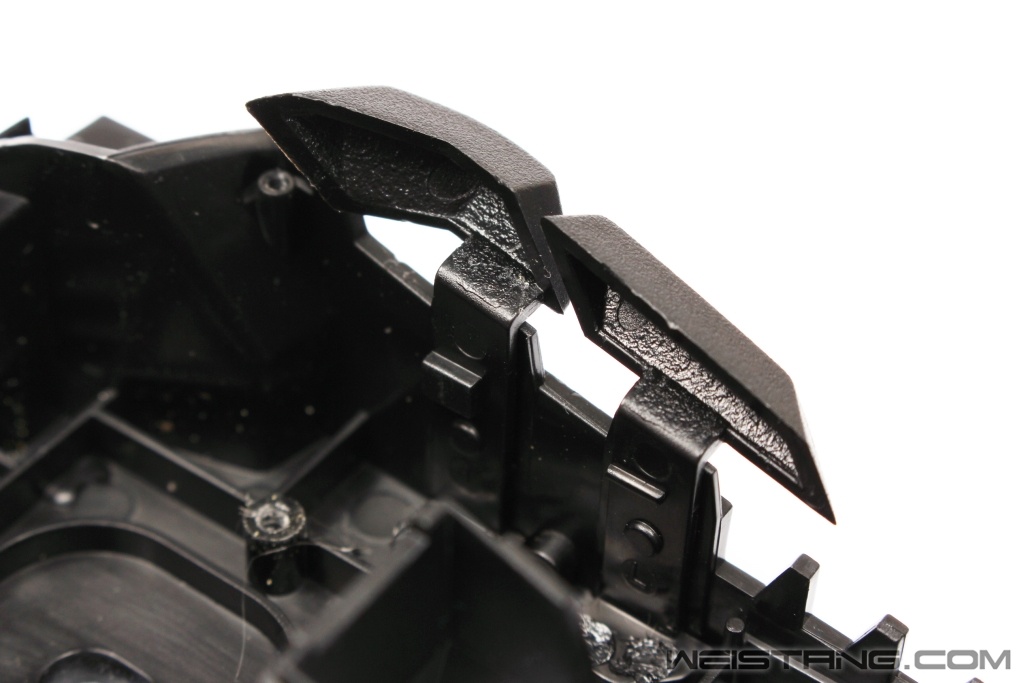

侧键特写
这就是我们拆解过程中最难解决的部分，侧键是热熔粘死在鼠标底壳上的，这里可以看到横条型的侧键按键柱。
按键柱特写
鼠标的左右键按键柱均是这种方形按键柱，这种按键柱存在的问题就是容易造成磨损，导致表面出现凹槽最终会影响手感，我想厂家对于自己按键柱材质的硬度还是有信心，否则肯定会采用当下比较流行的十字按键柱。

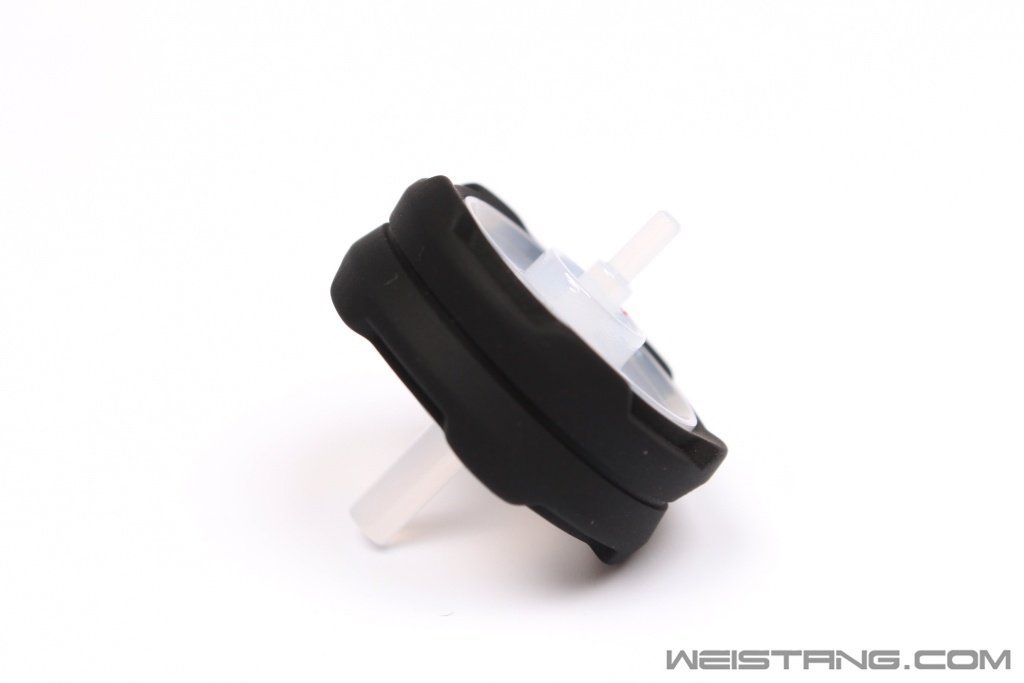

滚轮
滚轮的表面过于光滑，使用当中汗手会有轻微打滑的情况。不如表面设计一些增加摩擦力的波纹。
PCB

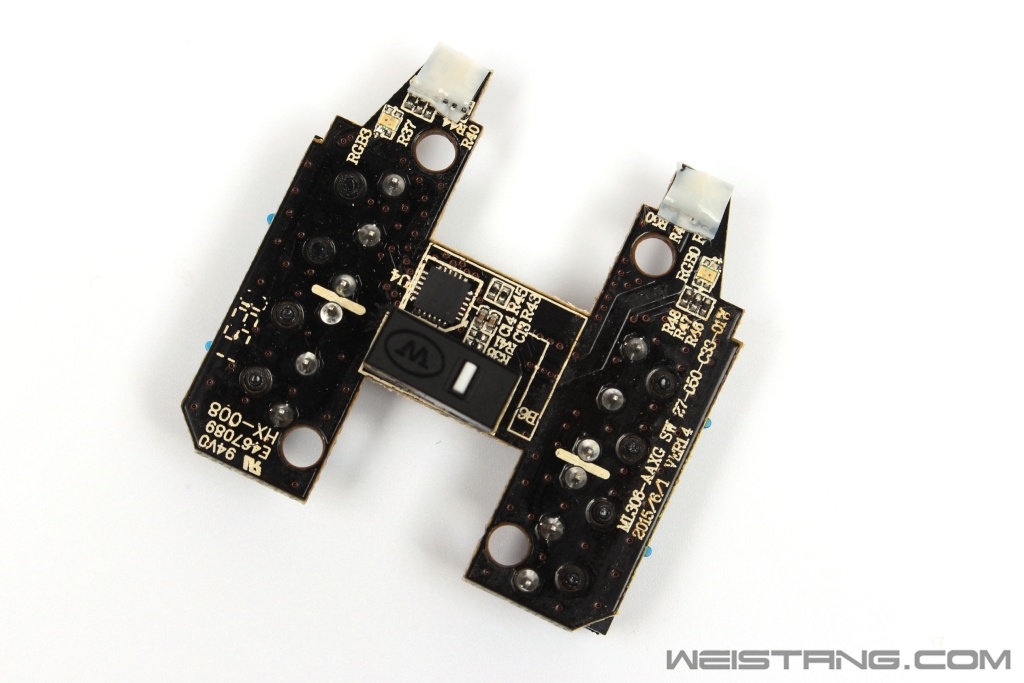

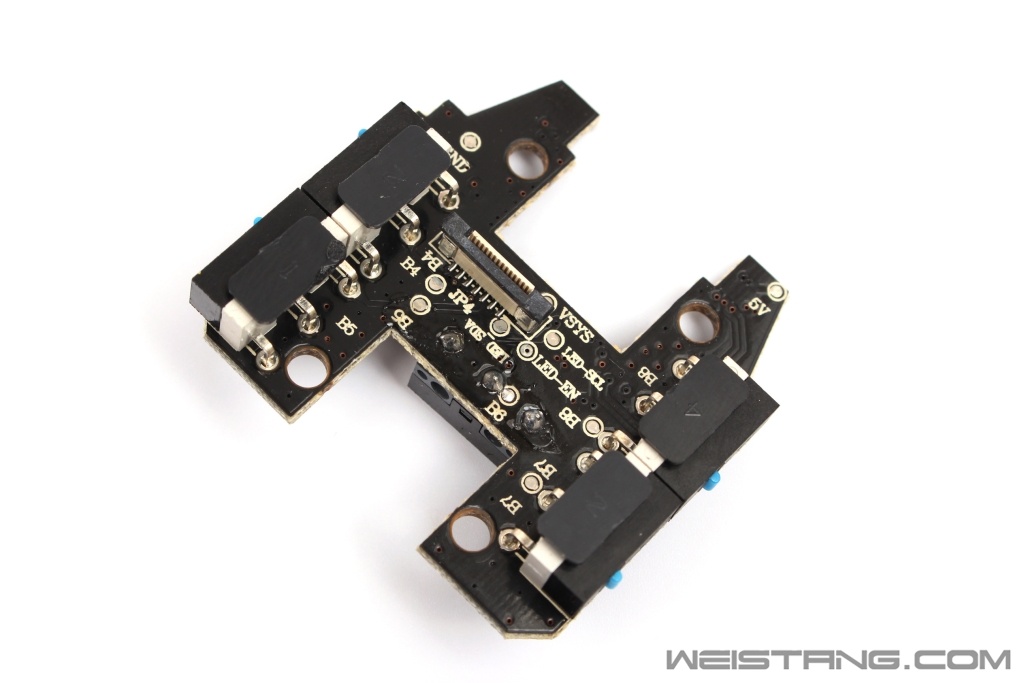

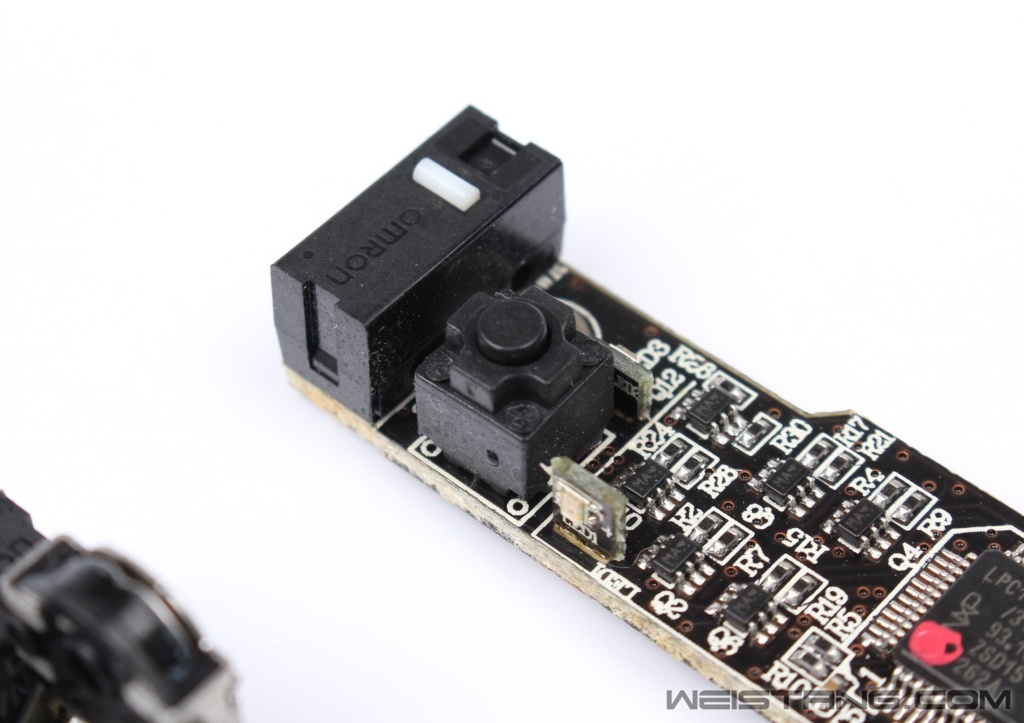

侧键主板
dpi切换键

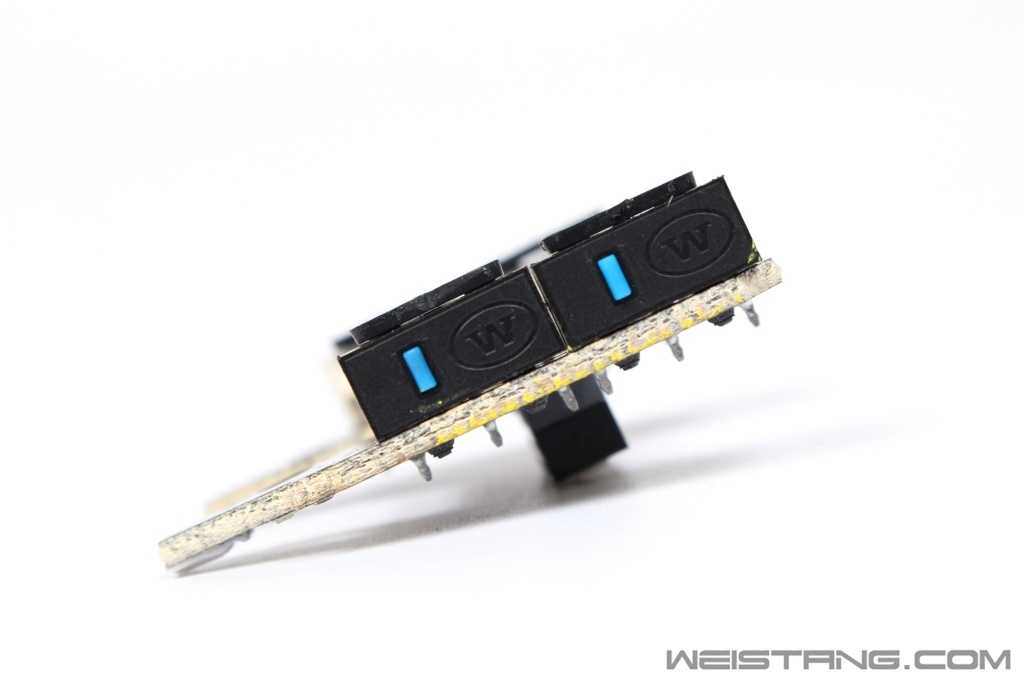

侧键微动
在这里侧键是W标志蓝点微动，dpi切换键是W标志白点微动，这几年的不少新品鼠标侧键均是采用的W标志蓝点微动，明显有代替TTC红点的趋势，蓝点微动手感清脆、硬朗确认感十分明显。

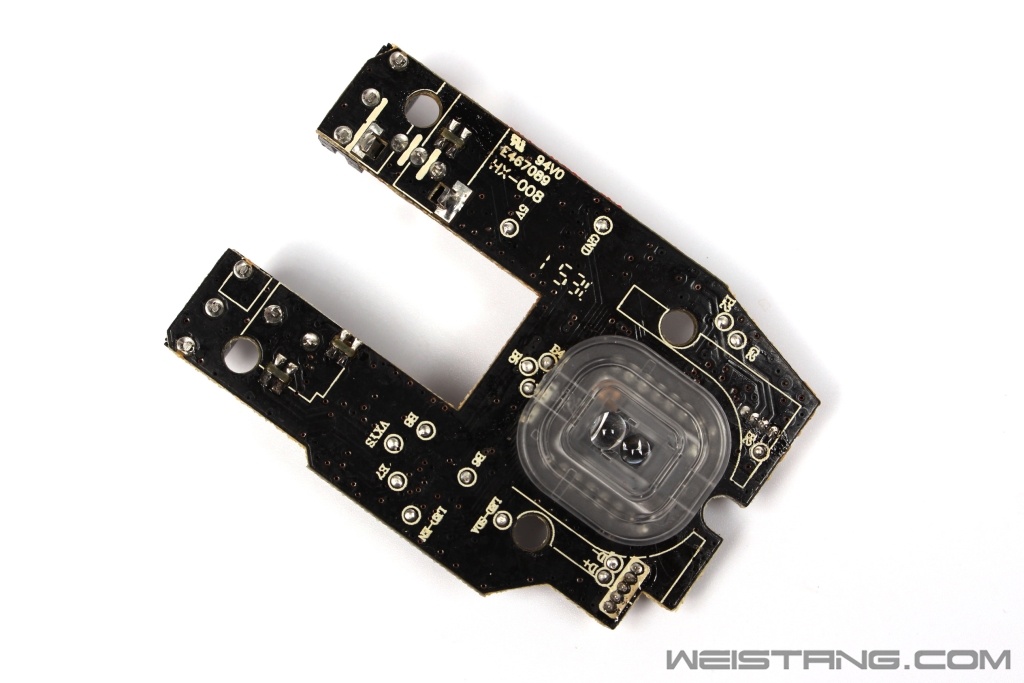

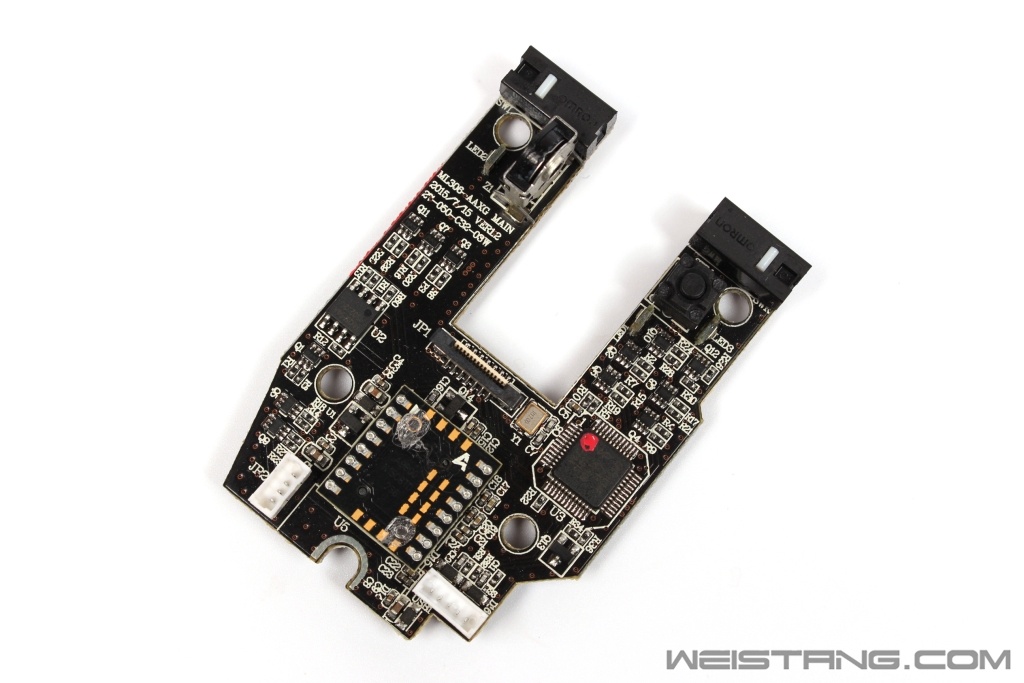

主板正面
主板背面
鼠标主板的整体做工还是不错的，贴片元器件焊接整齐。

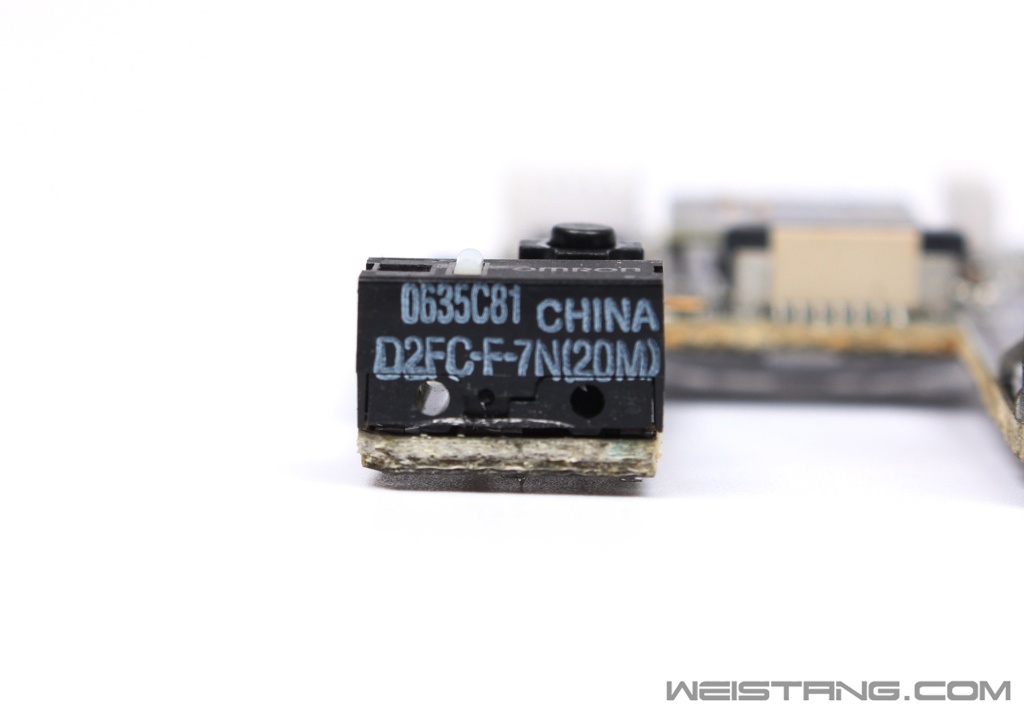

微动特写
鼠标左右键采用的都是欧姆龙的D2FC-F-7N（20M）微动，现在2000万次点击寿命的微动已经成为主流鼠标的标准配置了。

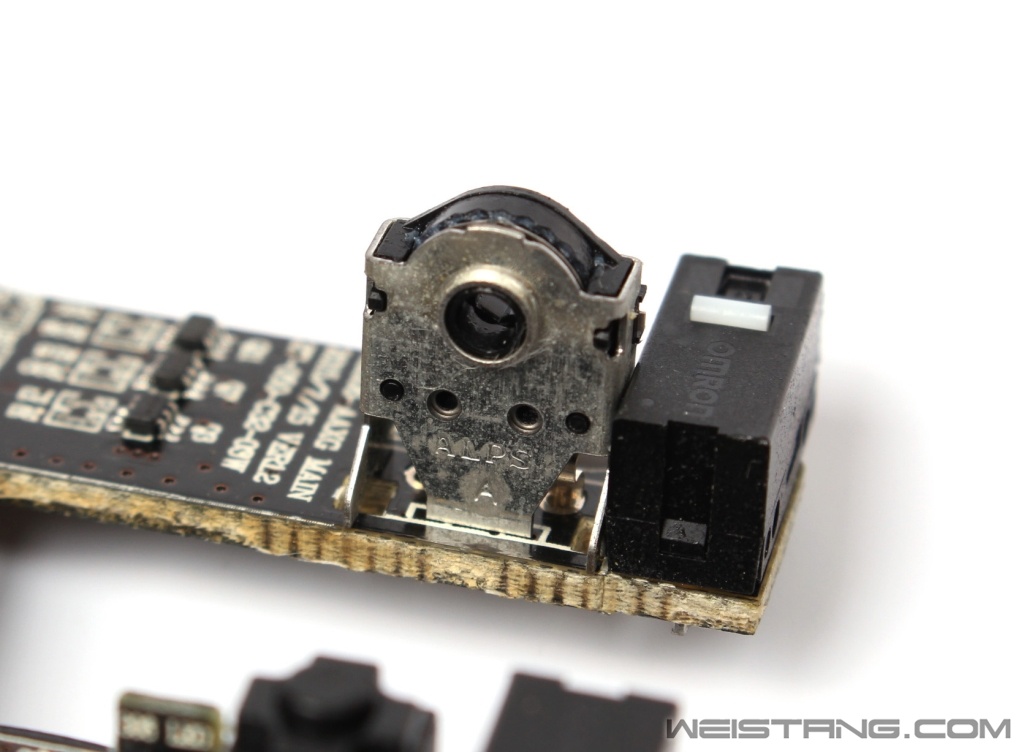

编码器
编码器采用的是日本ALPS品牌产品，这种品牌的编码器往往刻度感比较强，使用寿命也会有长期的保证。
微动焊点
微动的引脚明显有剪短的痕迹，估计是为了降低主板和底壳的距离，增加主板和底部的紧密程度。
方形中键微动
激光芯片
鼠标采用的是安华高的A9800顶级激光芯片，这里我们可以看到透镜的两个孔柱是热融粘死到了激光芯片的背面，这样处理的好处就是可以解决透镜松动的问题。

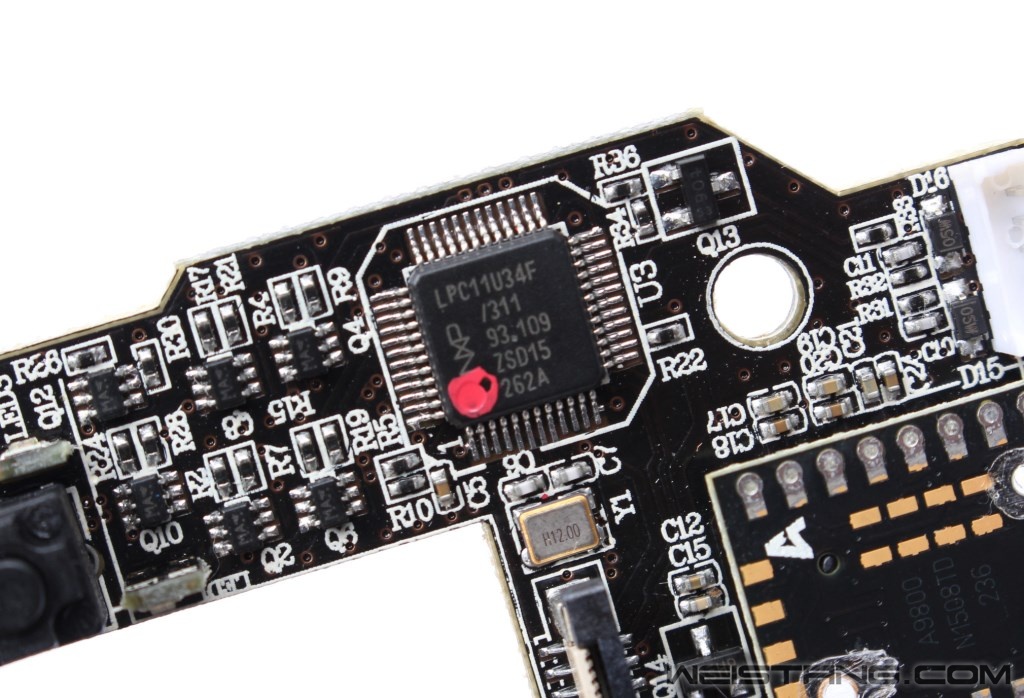

主控特写
主控采用的是LPC11U34F主控芯片，32位 ARM Cortex-M0 微型控制器 128kB 存储空间 50MHz运行频率。
界面

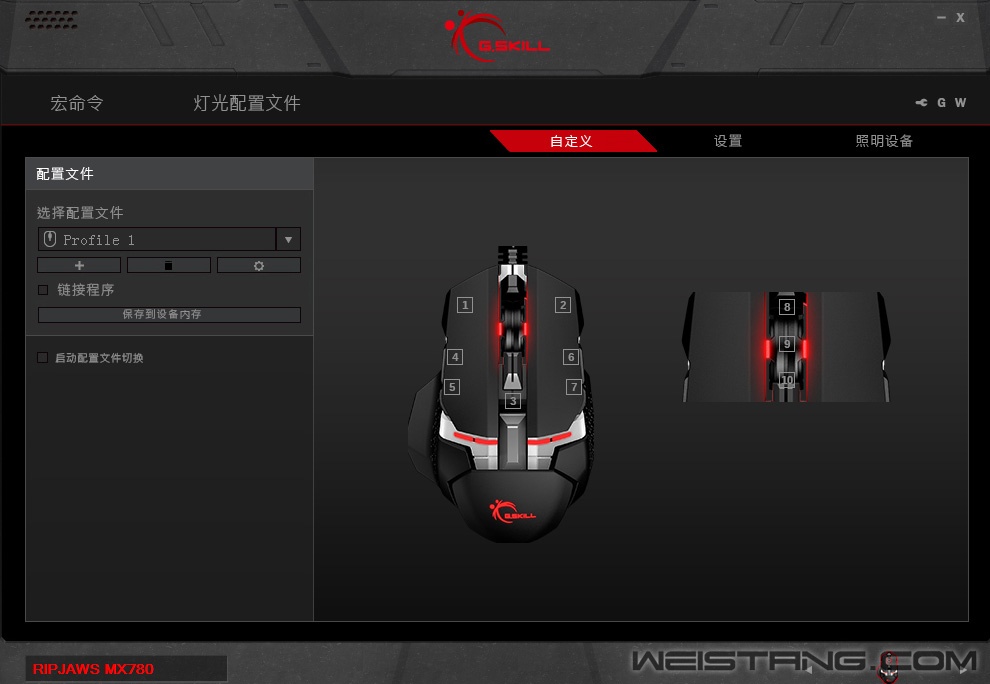

按键设置界面
鼠标的8个按键均可以进行编程设置。
速度设置
速度设置功能和其他配套功能比较全面，dpi最多有5个档位，通过设置也可以减少档位的数量。

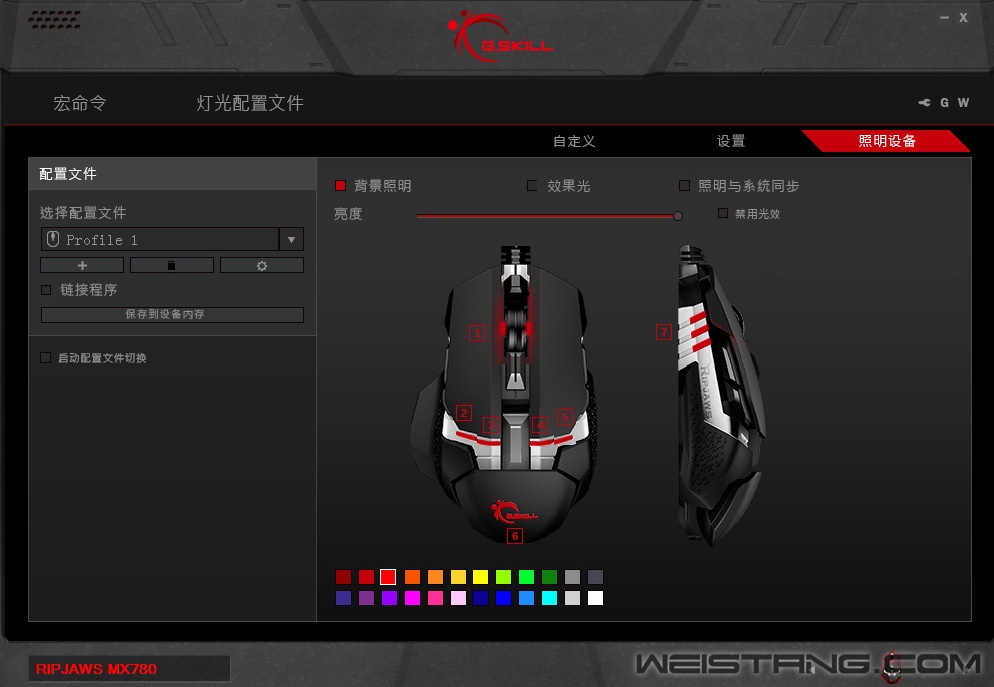

灯光设置
鼠标的独立灯光设置功能设计的还是值得称赞，每一个数字标记的灯光颜色都可以独立进行设置。

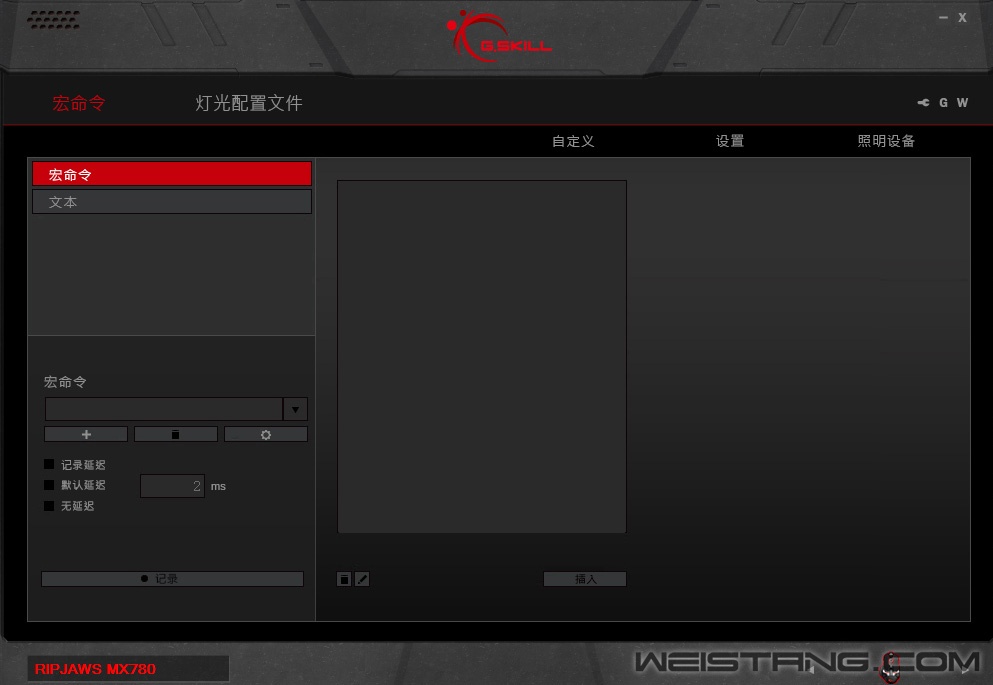

宏录制界面
灯光效果设置界面
驱动设置
驱动部分界面设计的比较友好，该有的功能都有了。第一次安装完驱动以后界面文字默认为英文字体，我们需要在驱动设置界面里把语言改为简体中文。
800dpi 1000hz

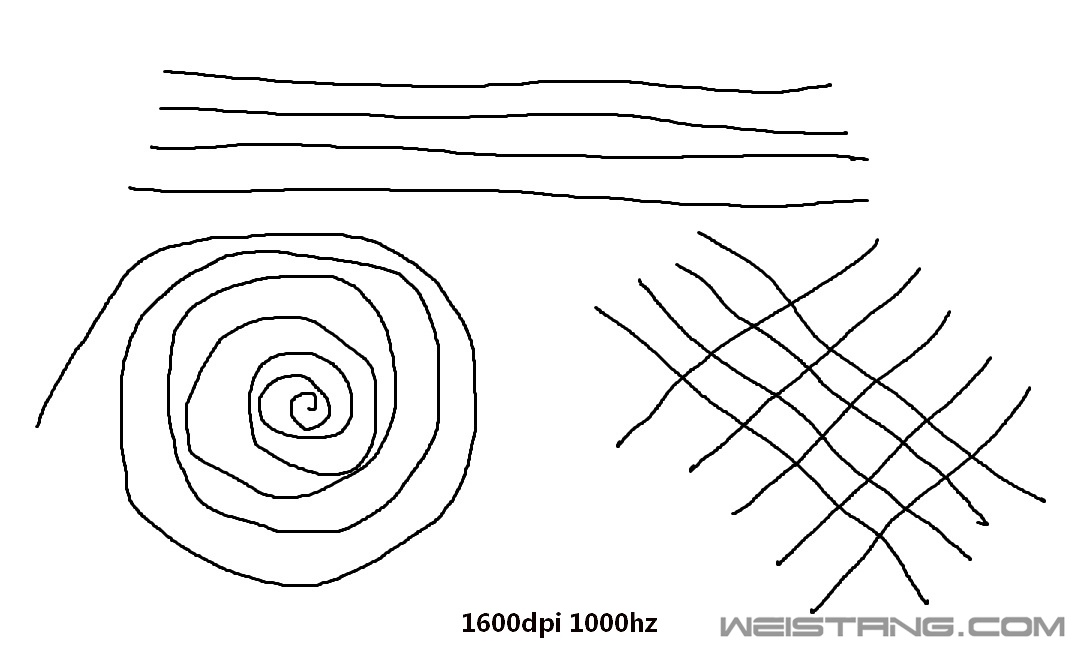

1600dpi 1000hz

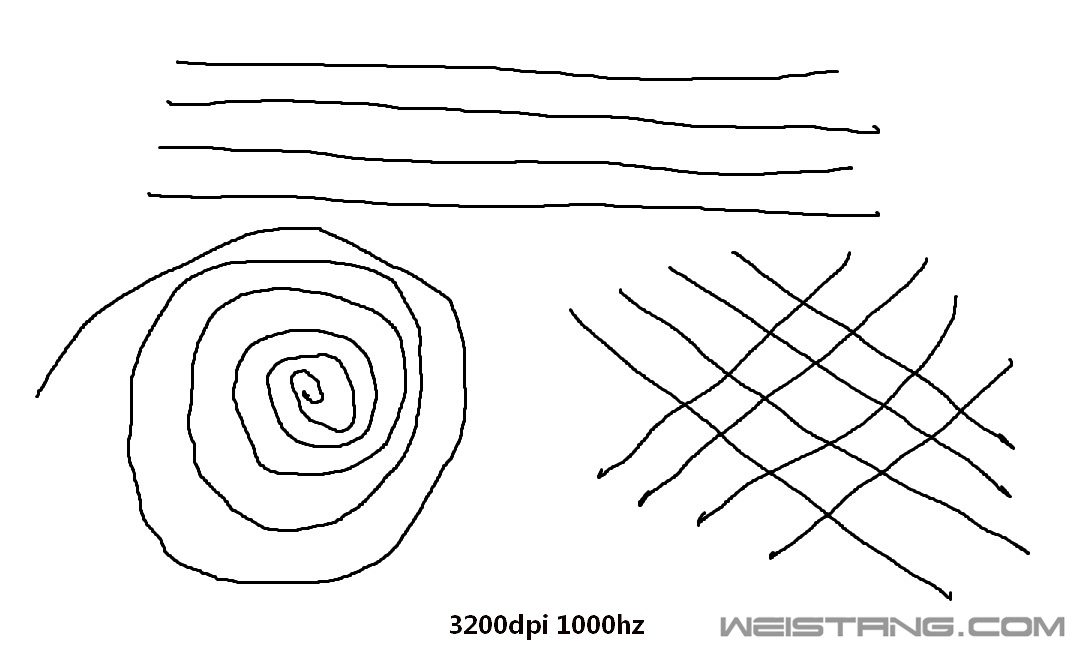

3200dpi 1000hz

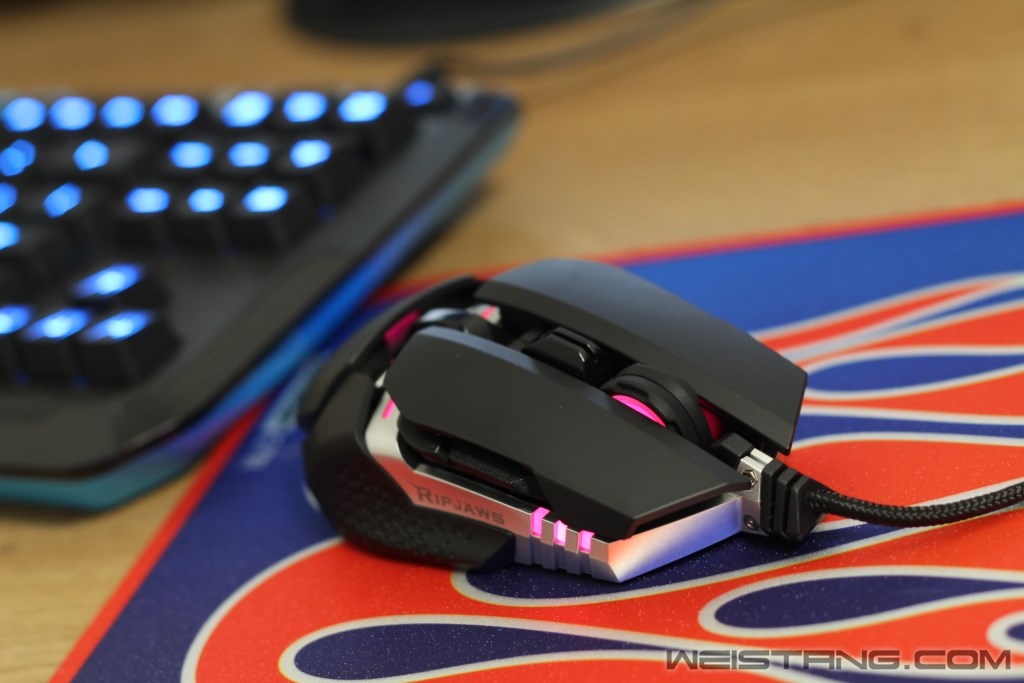

实拍特写
总结
这款芝奇的RIPJAWS MX780游戏鼠标可以说和其存储产品一样有较高的品质，不管是鼠标的外部设计和内部做工都可圈可点，其中可更换侧裙设计，配重设计和掌托高度调节设计都体现出厂家对产品用心之处，希望能通过这些DIY的变化让鼠标适应更多的使用者，而不是让使用者来可以适应鼠标，鼠标的四区域灯光独立调节设置也是让灯光控玩家能大饱眼福。下面我们来说说鼠标的使用感受，体型上可以说算是中号鼠标17.5的手用着还比较舒适，左右按键为欧姆龙的7N( 20M）微动，手感清脆回弹性好，只不过是因为按键壳与微动贴合有一点近所以导致回弹的键程会偏短。支撑侧键的塑料部分比较柔软所以向内按侧键的时候会有一定程度的内陷感，当内陷力度达到一定程度才会有按键的触发，这种感觉很独特，并非跟空键程一样。鼠标表面的类肤涂层十分的细腻柔滑，像是摸少女的脸蛋。掌托高度的调节更多满足大手使用者的使用习惯。感觉鼠标在设计中也存在不足之处，侧键设计的比较靠前，所以用拇指控制侧键的时候指尖够前侧键有些吃力，滚轮表面设计的过于平滑使用中有打滑的情况，dpi按键因为离滚轮比较近所以向后滚动滚轮的时候食指的第一指节末端会轻微触碰这个按键，虽然不会触发按键但是总有不习惯的感觉。这个鼠标在设计和用料上都十分讲究，但是在体验感受上却是差了那么一点点。希望厂家在以后的产品中能弥补这一点点的缺憾。
优点：
1、可更换侧裙，掌托高度可调节；
2、鼠标模具精度高；
3、顶级A9800激光芯片；
4、可进行分区灯光调节设置；
不足：
1、滚轮过于平滑，后滚有打滑的情况；
2、侧键设计过于靠前；
3、拆解难度大；
|
