本帖最后由 W.L.Troy 于 2015-12-9 23:06 编辑
秦皇岛，我们河北老乡的鼠标（贱驴112S），本来是想在QQ让我先看看电路板，可是这屎黄色的电路板啥都看不清楚，干脆直接发过来让我整就好。我们还是直接上图吧。
·
主板特写
左右两个微动换成樱桃的DG2-T85微动了。

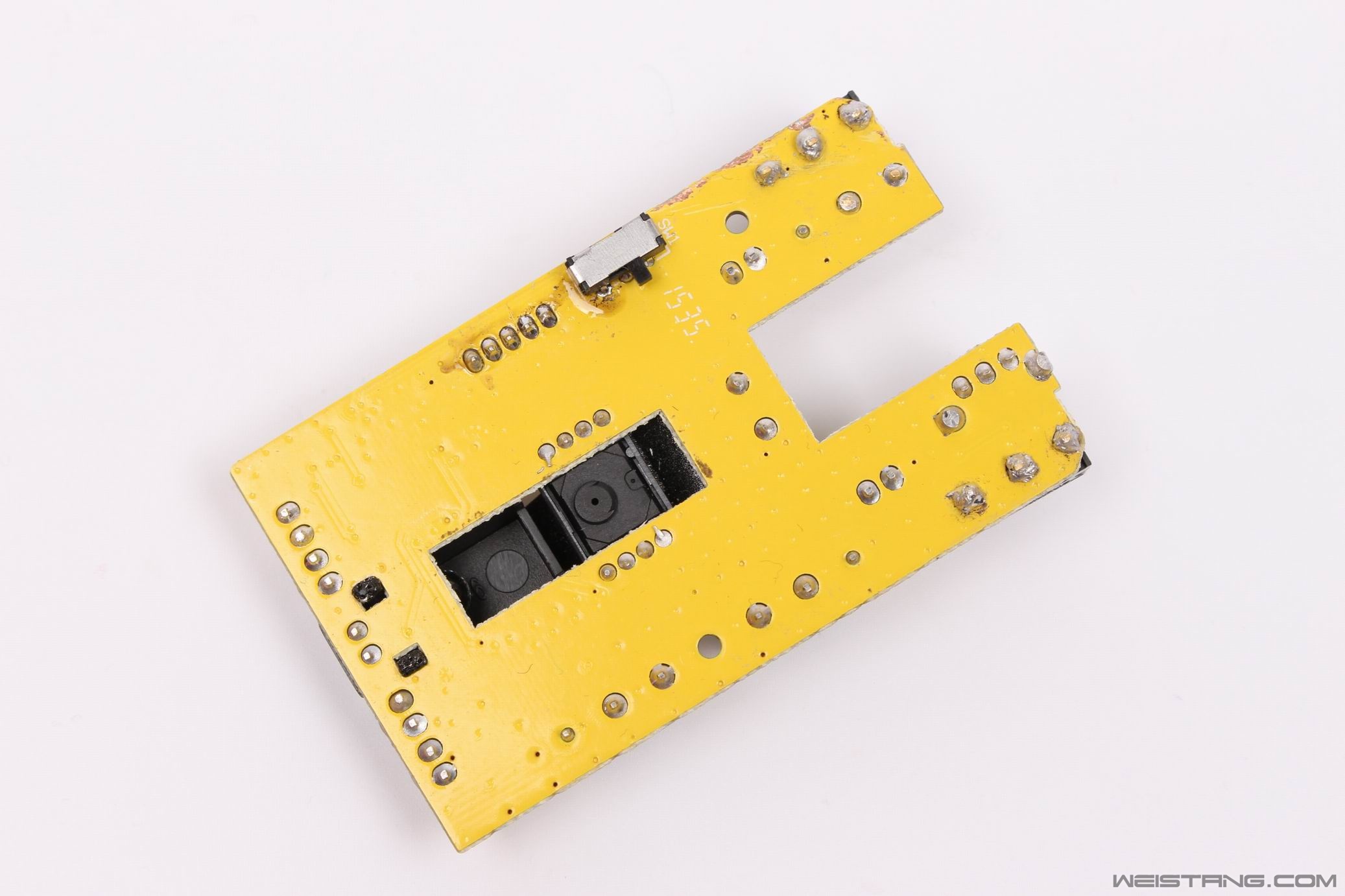

主板背面特写。
右键焊点特写，侧边还被打磨了，铜箔都裸露了。不明白这是怎么搞的。
来看看左键吧，既然是左键失灵，我们还是先把微动摘下来看看焊盘。
看到了吧，微动第二引脚位置的焊盘掉了。这里没有看到焊盘附近的线路说明线路是走的板子正面。
这是正面，万幸的是板子正面的焊盘没掉，我们可以从这里下手。

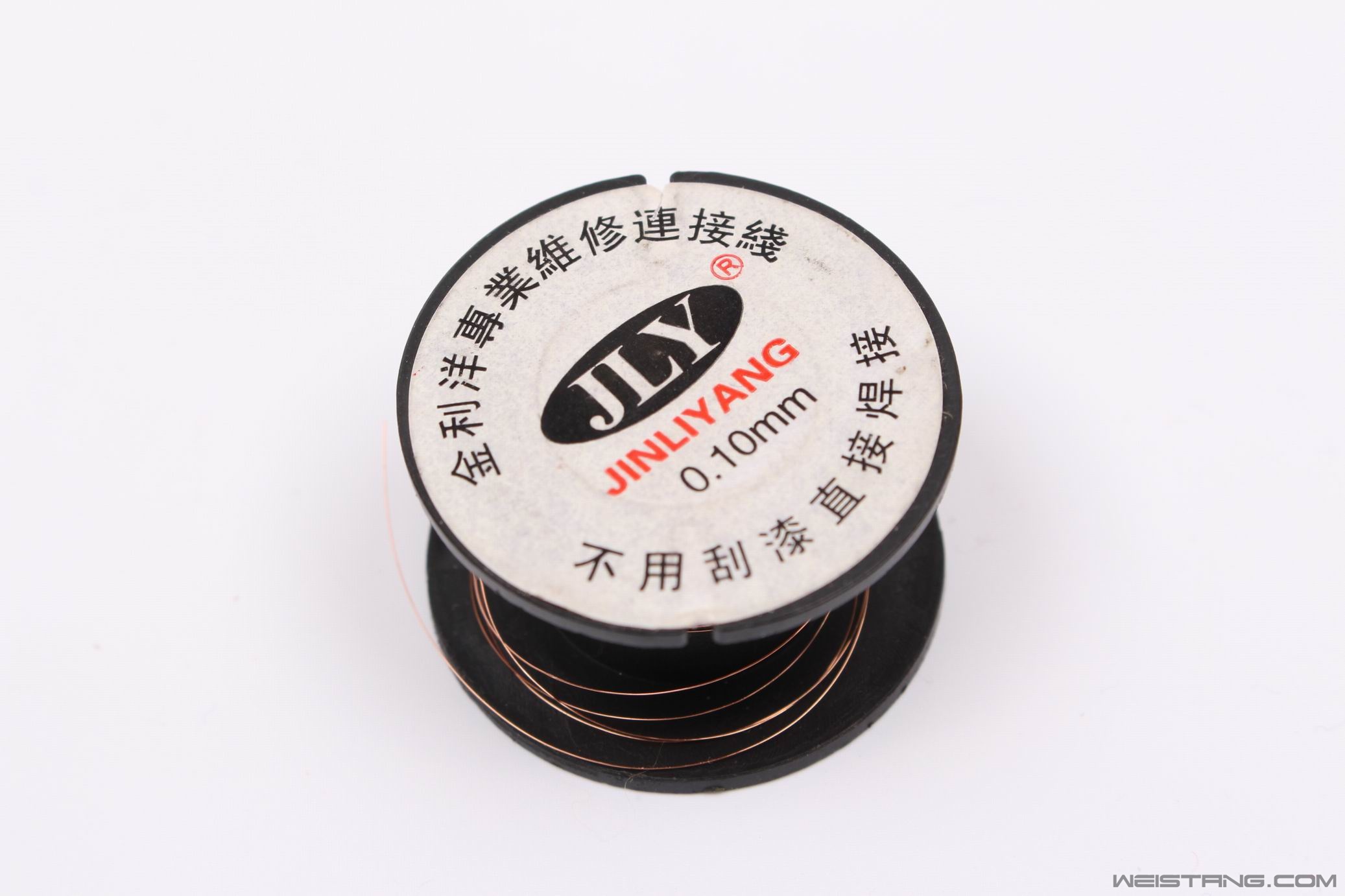

我用的就是这种飞线。很细的漆包线。漆包线是金属铜线外皮有一层绝缘漆，必须经过烙铁的高温烫绝缘漆才能脱落。
将线头的部分先用烙铁烫一下，然后在喊到焊盘上，主要是确保焊盘和飞线能正常导通。
这里将线头的另一端也用烙铁烫一下，然后用万用表测标记的两个点，看是否能导通。
将飞线在微动的引脚上饶几圈，简单固定一下，这样是方便焊接。
最后将飞线和微动引脚焊到一起，大功告成。裸着板子可以插线来进行左键的测试，经过测试左键点击正常。好了就说到这里了，给大家的简易是焊盘掉了不要紧，如果是正面走线外加正面的焊盘没掉，我们就可以用我这种方法就近来对微动进行飞线操作，这里不用考虑会把微动垫高的问题，第一焊点小一些，第二飞线非常细，所以微动固定好以后，高度几乎没有变化。
|
