包装
关于USB 3.1接口可能是许多Z97或者B85平台用户享受不到的板载福利，理论USB 3.1 Type A的带宽为10Gbps，比起USB 3.0翻了一倍，再加上USB 3.1 Type A接口是向下兼容USB 3.0接口协议的，所以现在几乎大品牌的新款U盘也都是采用基于USB 3.1 Type A的设计。而特别是B85平台的主板，USB 3.0接口就更是较少了，所以除了采用HUB扩展的方案以外，侧重性能的扩展方案还是PCIe扩展卡更为高效。目前USB 3.1的PCIe扩展卡市面上还不多，我们拿到了Orico最近发布的一款双口USB 3.1 Type A扩展卡，下面我们来一起看一下这款产品的具体情况。
纯黑色的包装对于Orico的产品还算是少见
USB 3.1接口PCI-Express扩展卡
这里有必要说一下，USB 3.1 Type A协议吞吐可以达到10Gbps，但是如果终端设备达不到这个速度的话恐怕这个高带宽的福利也达到不了的，但是我想未来达到这个速度级别的U盘或者移动硬盘会不少。
参数表
Orico PA31-2P扩展卡采用的是PCI Express x4的接口规格，所以一般ITX用独显的主板就无法支持了，而其他规格的板子也要有至少PCIE x4的插槽才ok。这款扩展卡的官方售价为128元。

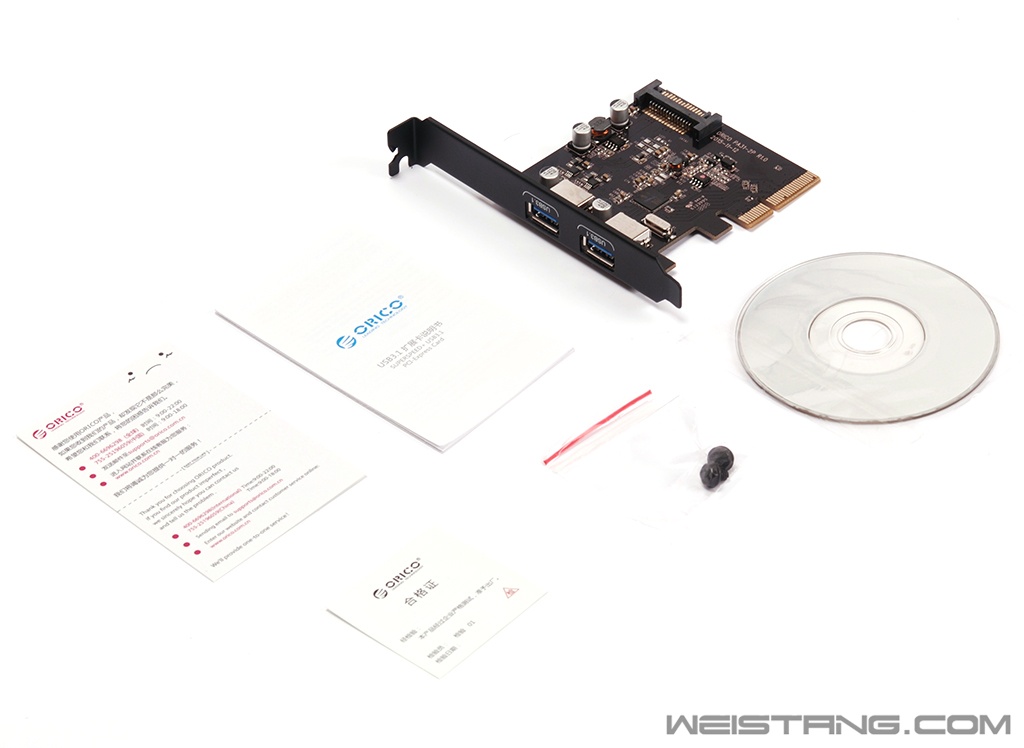

附件包括说明书、质保卡、PCI挡板固定螺丝以及一张驱动光盘。

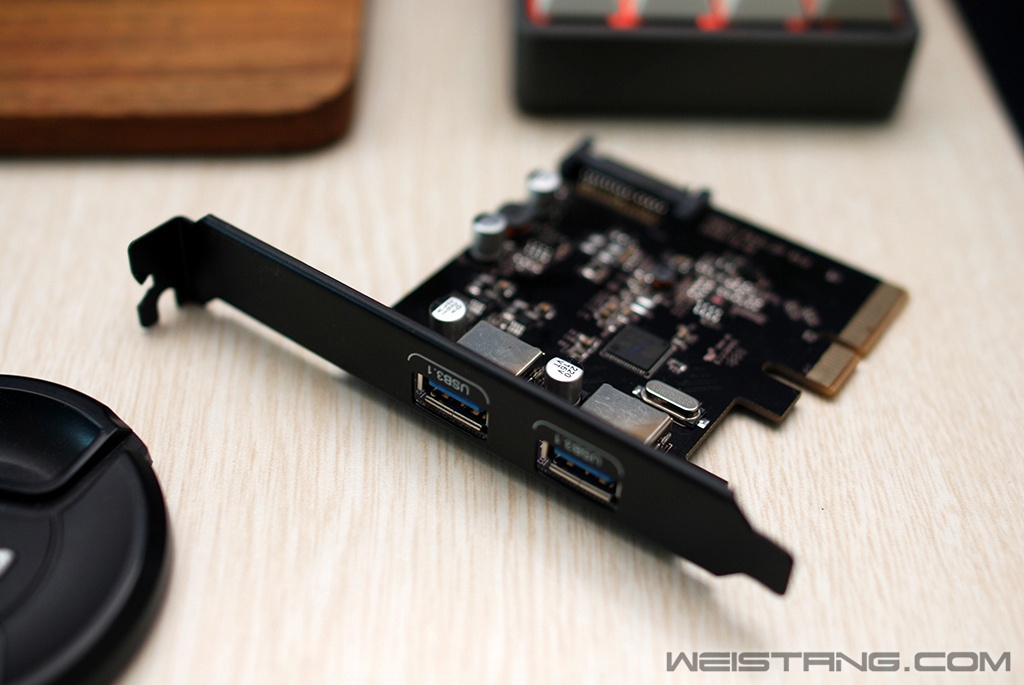

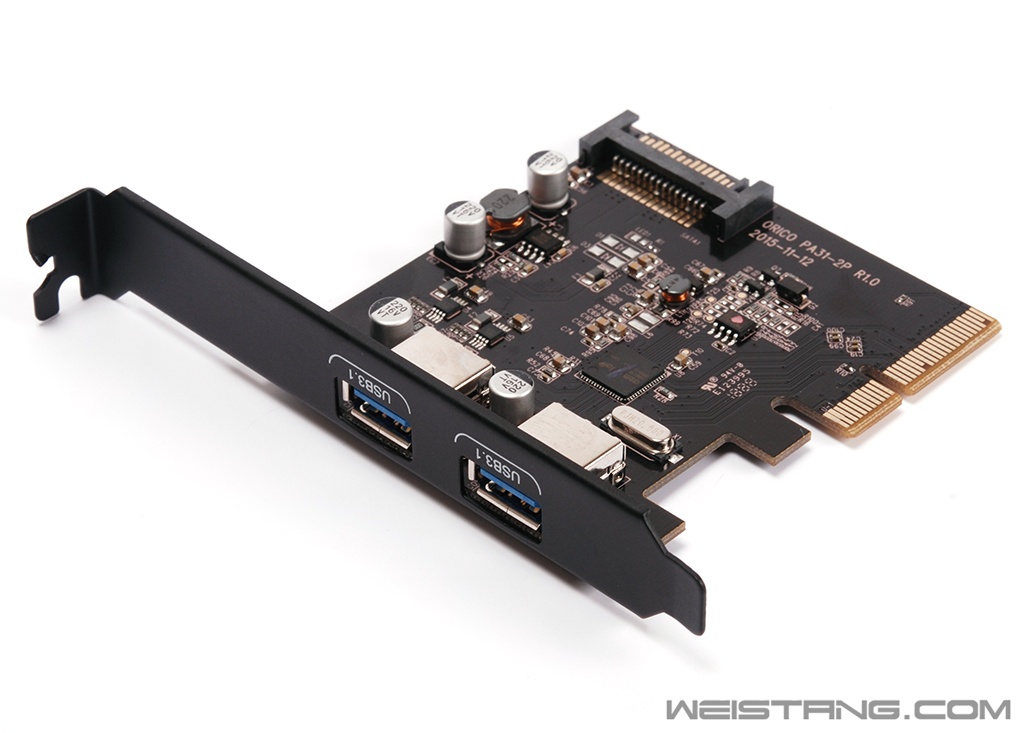

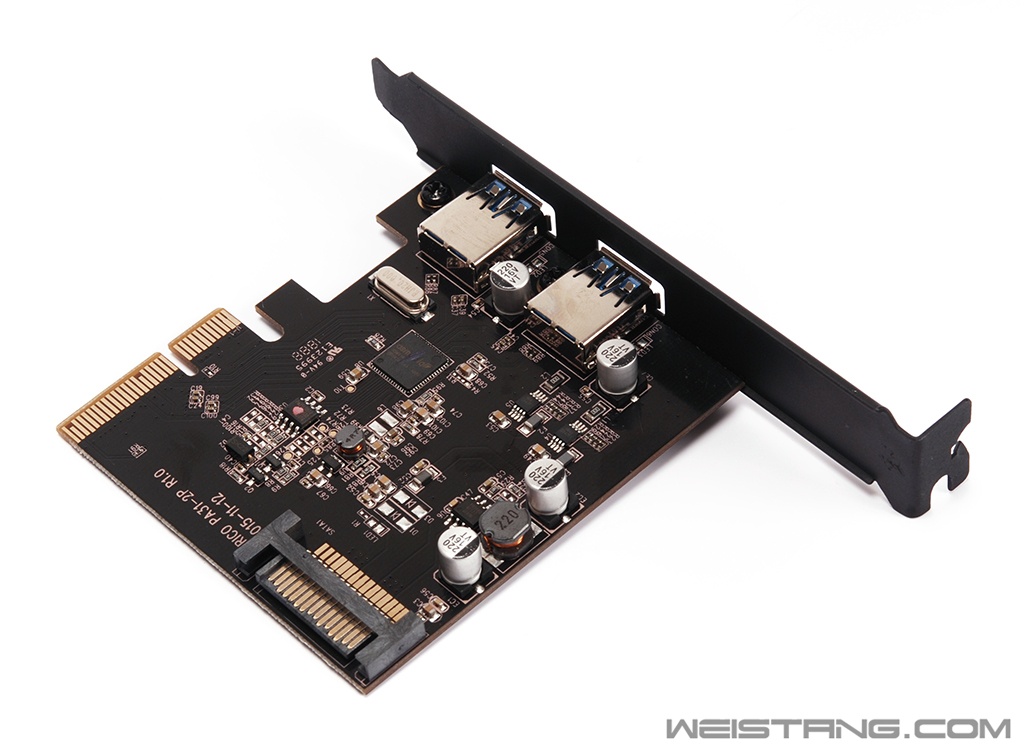

Orico PA31-2P USB 3.1 Type A扩展卡

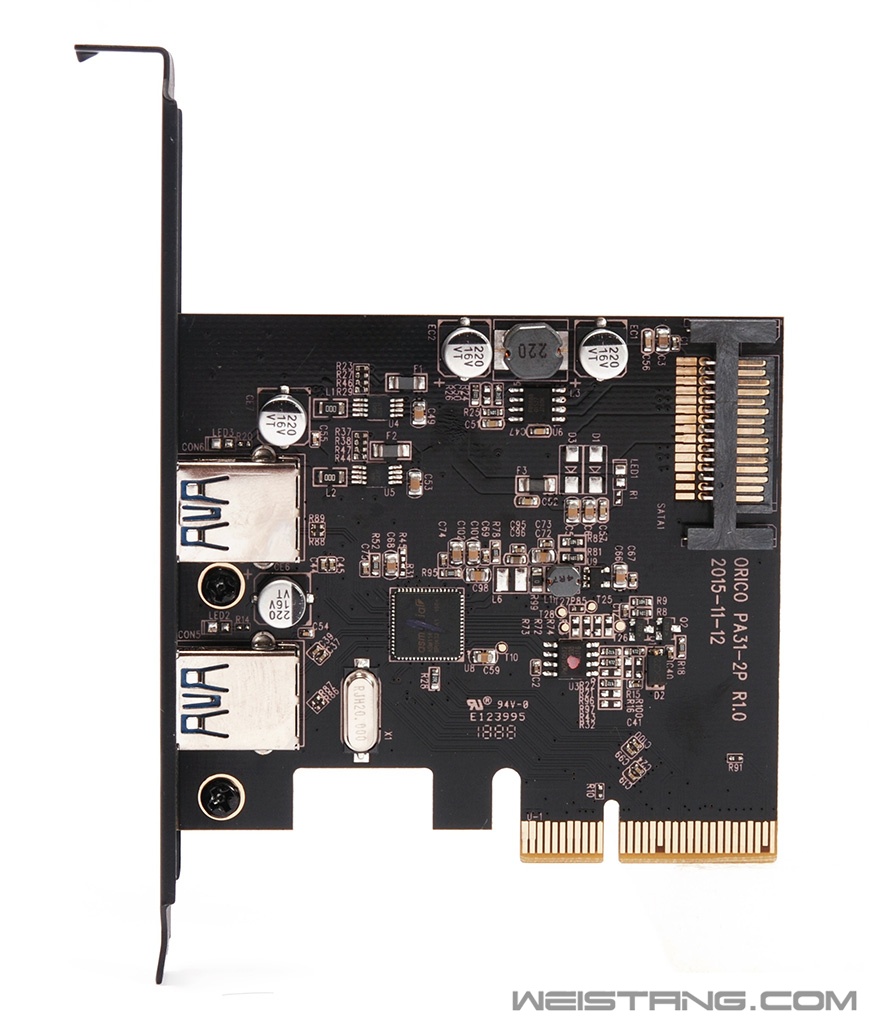

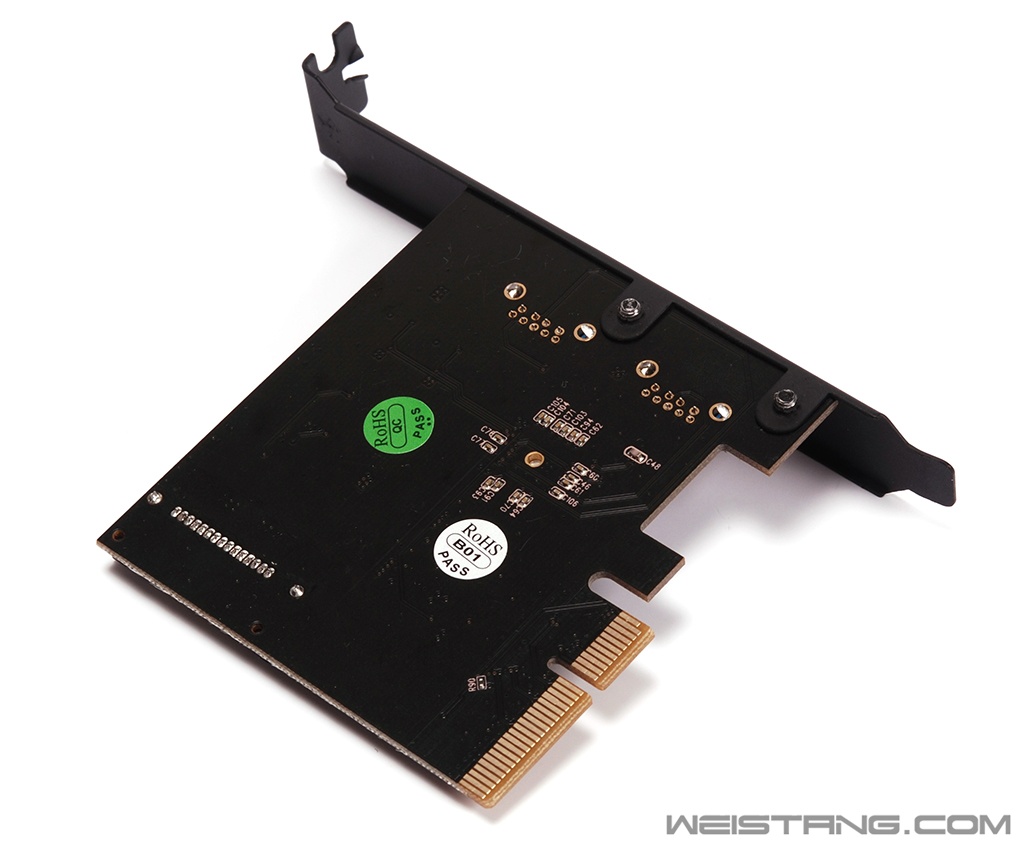

纯黑色的PCB包括挡板在内也做了磨砂黑化处理，PCB采用了全贴片元件，做工非常工整，而供电接口是SATA 15pin接口在PCB的末端。
另外Orico PA31-2P扩展卡采用了集成度很高的PWM方案，拥有完整的供电保护方案。

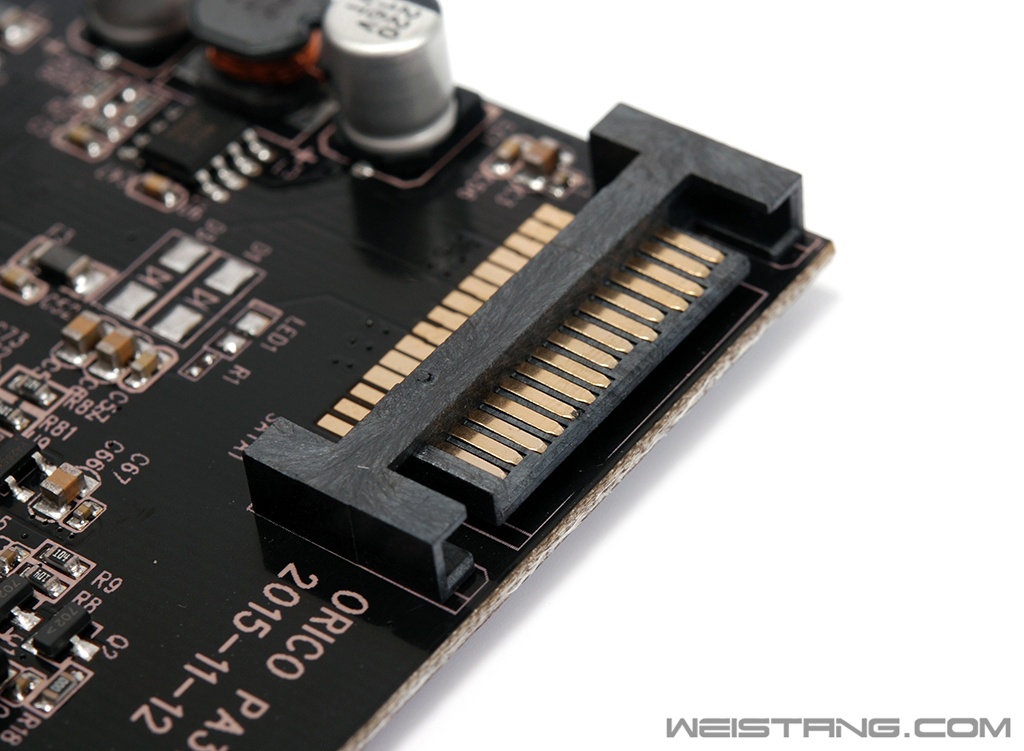

15pin电源直供 所以用户不用担心主板USB设备过多而引起U口供电不足的问题了

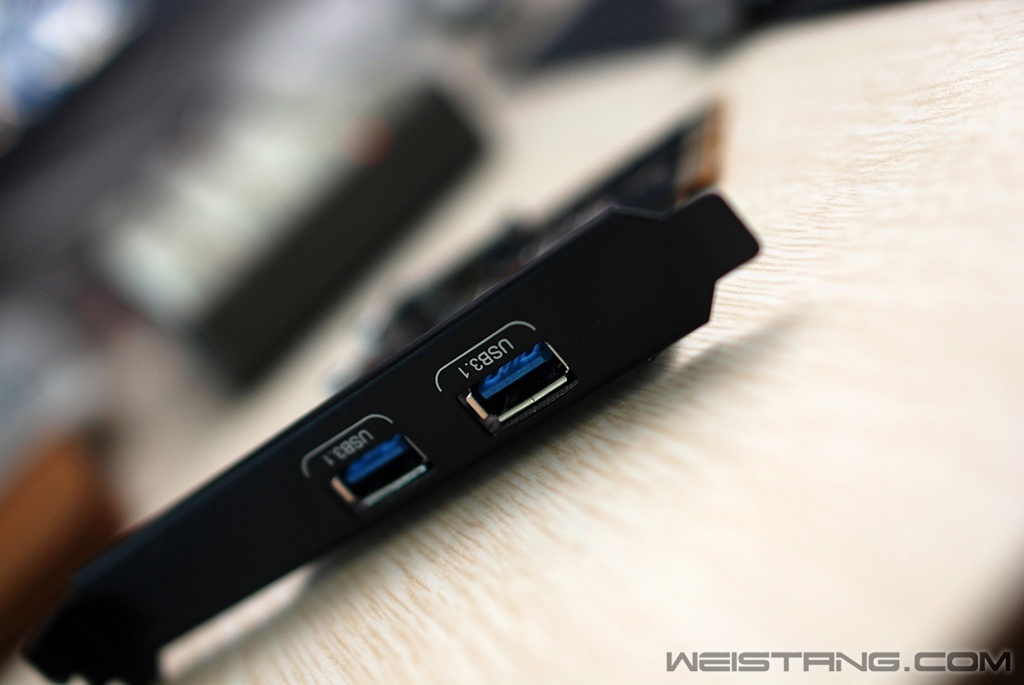

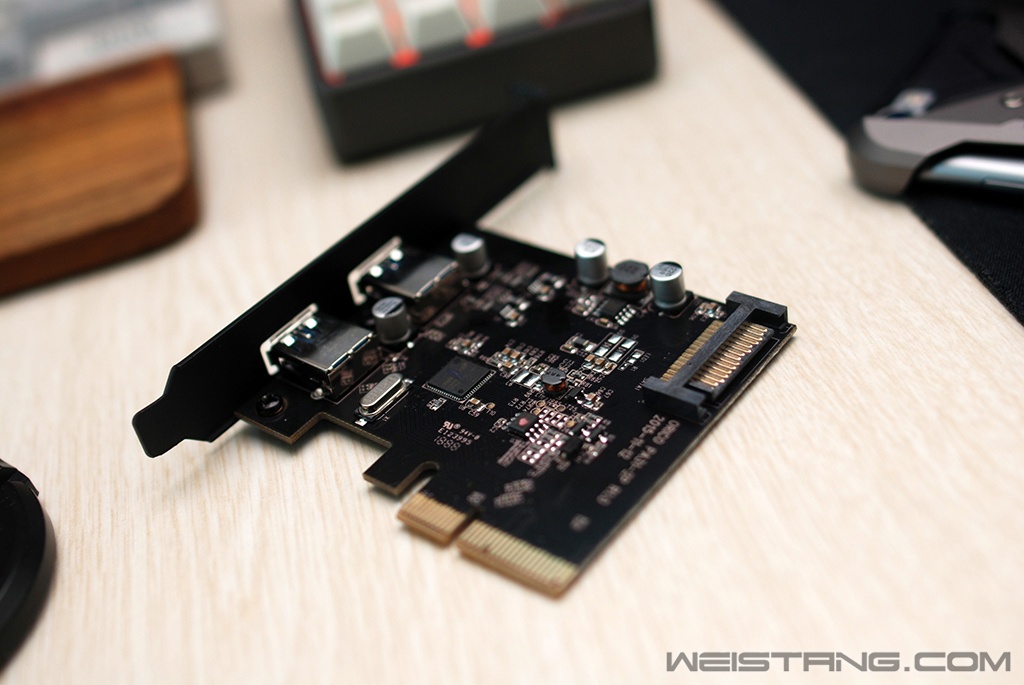

尽管是一张简单的扩展卡，但是黑色的PCB和黑化的挡板做的逼格还是满满的。
细节
ASM1142 USB 3.1 Type A 主控芯片
ASM1142在IDF2014上面的展示平台
在两年前的IDF2014上面ASMEDIA就已经展示了这款主控的威力，并且在当时有限终端设备的基础下跑出了读取822.3MB/s、写入826.0MB/s的生猛成绩。
Pm25LQ215 EEPROM固件IC
天钰科技科技的FR9888开关供电IC
采用了天钰科技的FR9888 PWM供电主控IC，内部整合了MOSFET，最大输出电流为3.5A，开关频率为340KHz，支持OVP以及OTP过温保护，SOP8封装。
平台
某些板子没有PCIe x4接口的话就需要用x8或者x16的接口了，这也是为什么说ITX的板子尽量不要考虑这个方案了，所以我们也是推荐ITX方案尽量采用接口较丰富的板子才不算赔的原因，好了有点扯远了。
特写
特写
特写
特写
外设堂团购的金士顿DTM3.1 U盘
测试
硬件平台
测试前关闭CPU的EIST与C-STATE等节能选项。这里我将Orico PA31-2P插在了ROG M7F的PCIE x4插槽上。测试设备选择了一款基于USB 3.1 Type A的神秘U盘A，性能读取非常的生猛。
CDM 1000MB行程读写测试
ATTO吞吐测试
这款U盘在CDM的测试中跑出了持续341MB/s以及324MB/s读取与写入的成绩，而ATTO小行程测试中成绩不是很稳定，后来接入USB 3.0发现是U盘的表现情况，进行了多次CDM测试结果都比较稳定，没有出现I/O错误的情况，因为这款U盘相对供电要求较高，达到了225mA的级别。我想如果跑出800MB/s+的读写就需要专用的转接盒了，目前还没有比较可靠的消费级产品拿到。
FastCopy写入测试
FastCopy读取测试
总结
Orico PA31-2P PCIE USB 3.1扩展卡目前在选择不多的扩展卡中提供可靠性能很优秀的一款方案了，整体做工优秀可靠，同时Orico官方提供了3年免费保修以及1年包换的售后策略，重要的是ASM1142的主控方案算是很可靠的一套方案了，包括华硕Z170-Deluex在内许多一线品牌的高端级别主板也都采用这颗主控芯片提供USB 3.1 Type A接口扩展，所以可靠性还是没问题的。我想在此之后我们会提供更多采用USB 3.1 Type A接口设备的相关测试，以测试这款产品的极限速度到底如何，目前128元的价格提供超前的接口扩展方案现在看还是完全可以接受的，门槛并不高！
Orico PA31-2P PCIE USB 3.1扩展卡
|
