第二把客制60%键盘分享

yeats571 · 发表于 2016-2-9 21:24

本帖最后由 yeats571 于 2016-2-9 21:28 编辑

之前已经在外设堂分享了第一把客制GH60键盘了，当时用的是木头壳子的。附上链接：

我的第一把GH60客制键盘完结纪念——高能！
https://www.weistang.com/thread-22057-1-1.html
(出处: 外设堂)

这次看到首页胖鸟发布的DIYer60键盘，心中一惊，这么巧，和我第二把GH60真的很相像！话不多说直接放一些图分享一下吧，由于正月里在亲戚家，发帖子比较仓促，有不完善的地方请见谅！

模仿一下胖鸟设计的配置列表格式：

PCB：Satan GH60

配列：WK+1.75

外壳：TANK V1 简版钛色金属壳

定位：无定位板的无钢方案

大键位平衡：PCB卫星轴

轴体：Cherry MX五脚茶轴

LED：圆头无边紫光led

键帽：enjoypbt蓝粉韩文热升华

首先来看壳子吧，这壳子其实是别人安利我买的，来自EC论坛上一位大神设计的铝合金外壳，起名为TANK，我买的是简版，侧面没有花纹，喜欢的朋友可以自行百度一下非简版的款式。但是据说卖的不是很好，哈哈，不过我还是挺喜欢这个风格的，买一块支持了！

钛色的铝合金阳极工艺。

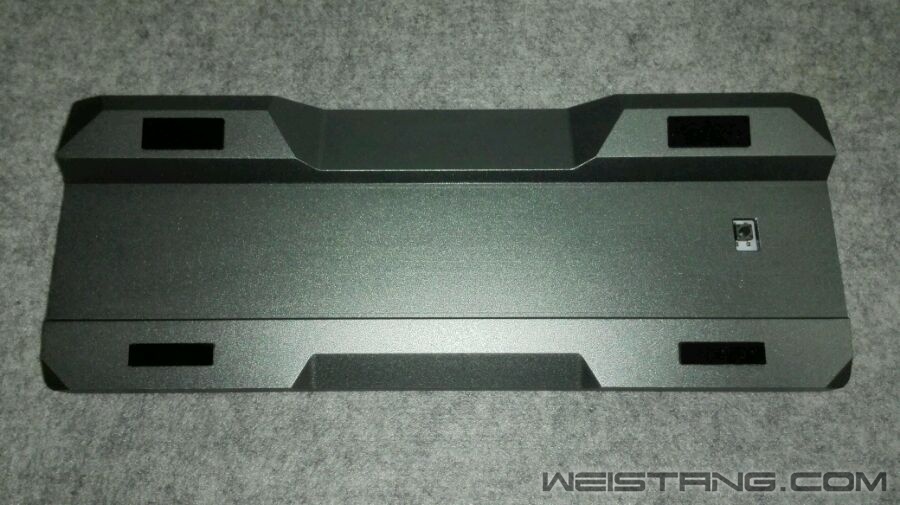

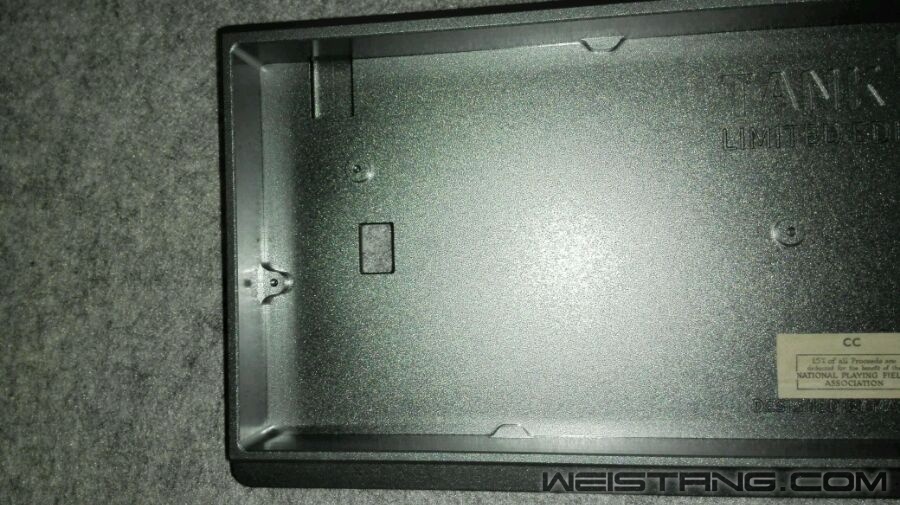

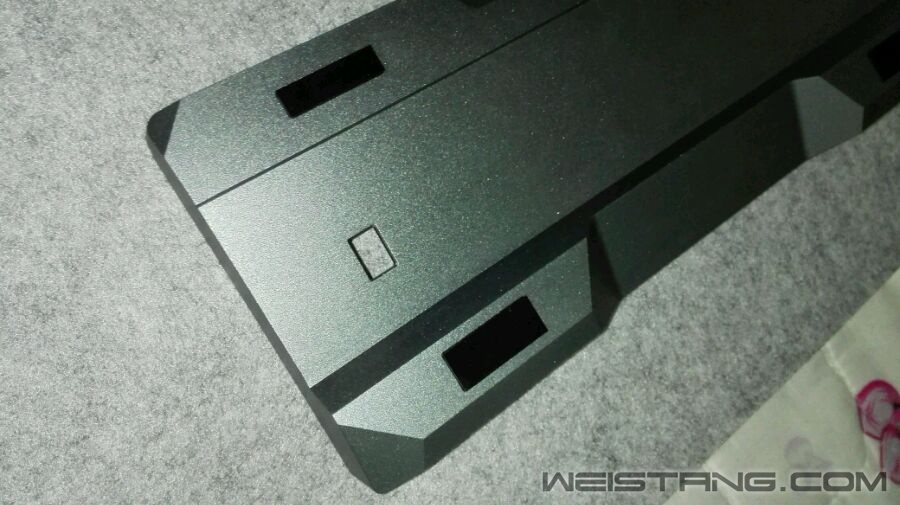

背面凹凸有致，像一个“囧”字脸，有木有！

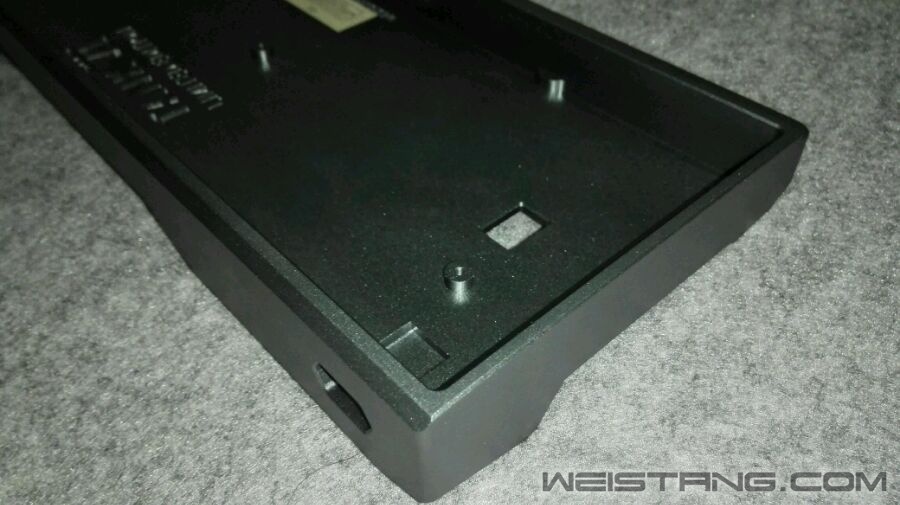

各方面细节都是很精致的。

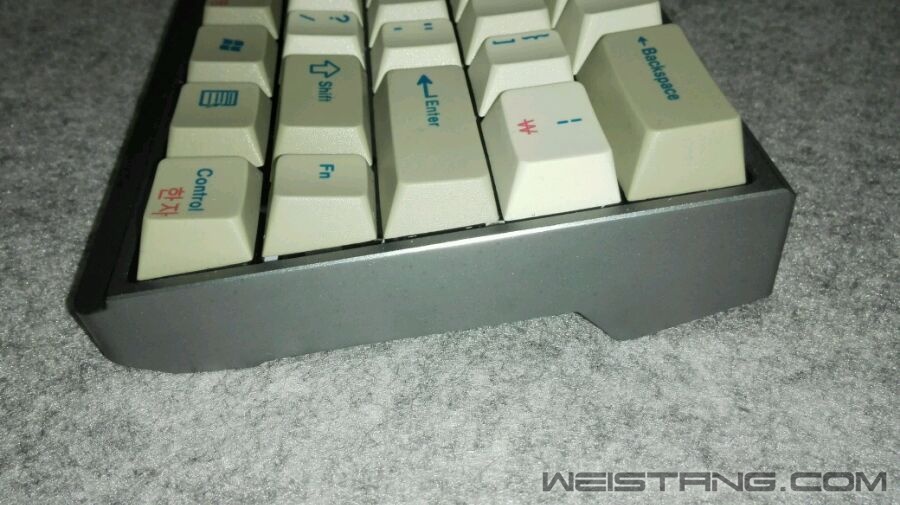

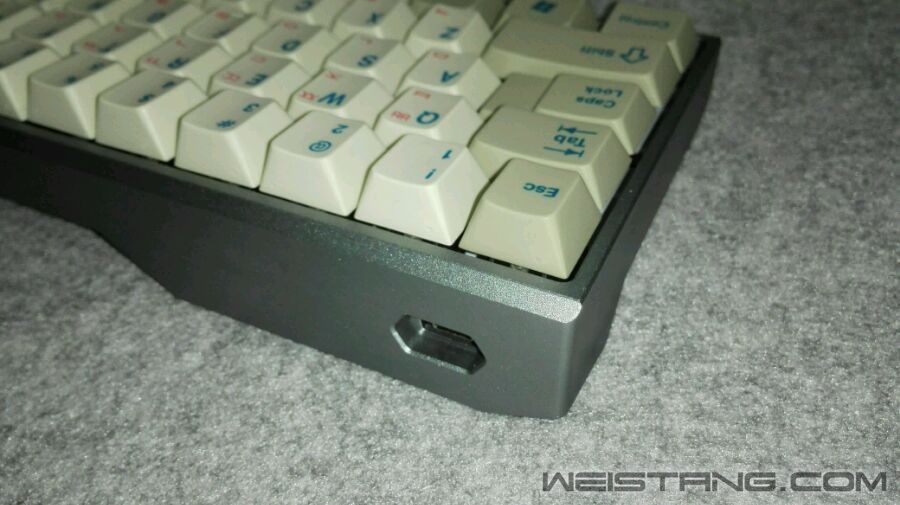

四个角以及棱边都有倒角设计。

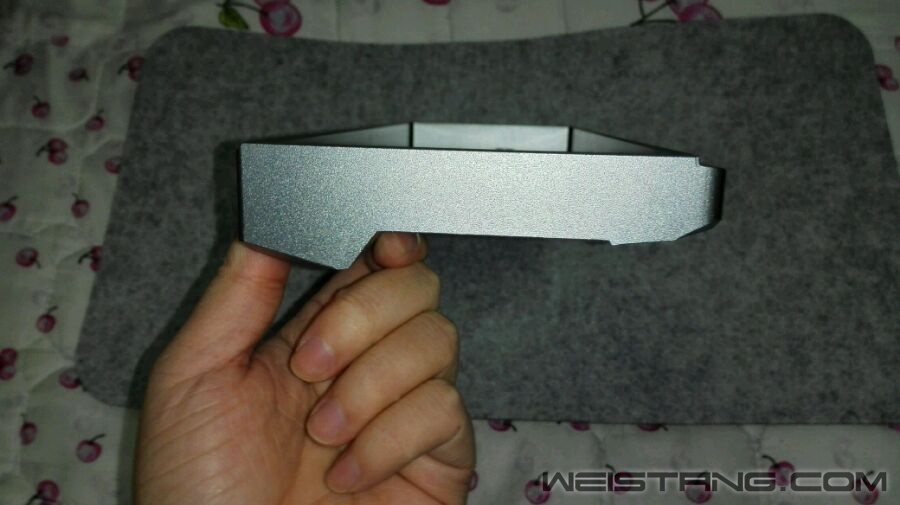

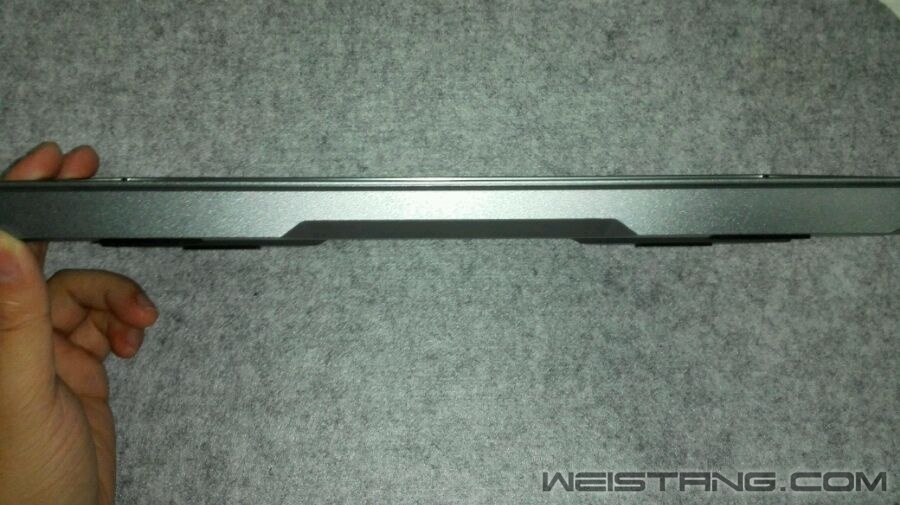

我这块是简版，侧面平整，普通版的侧面是有花纹的。

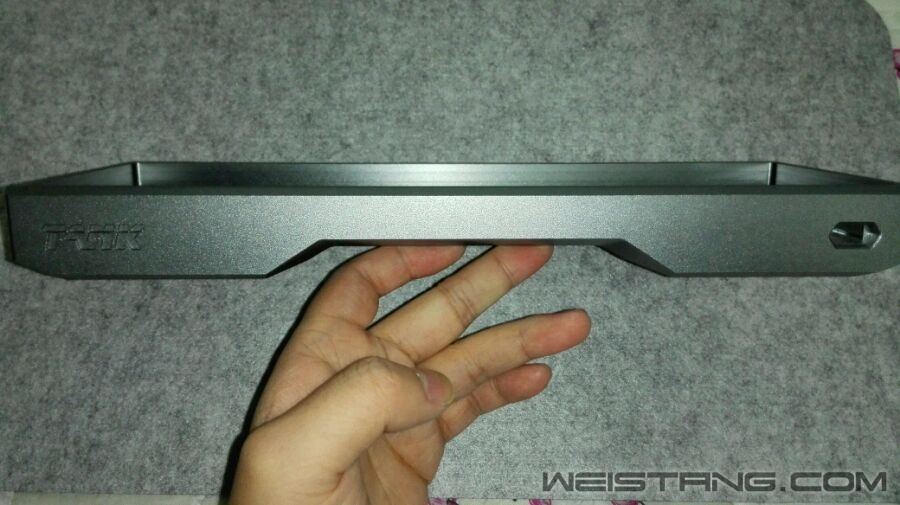

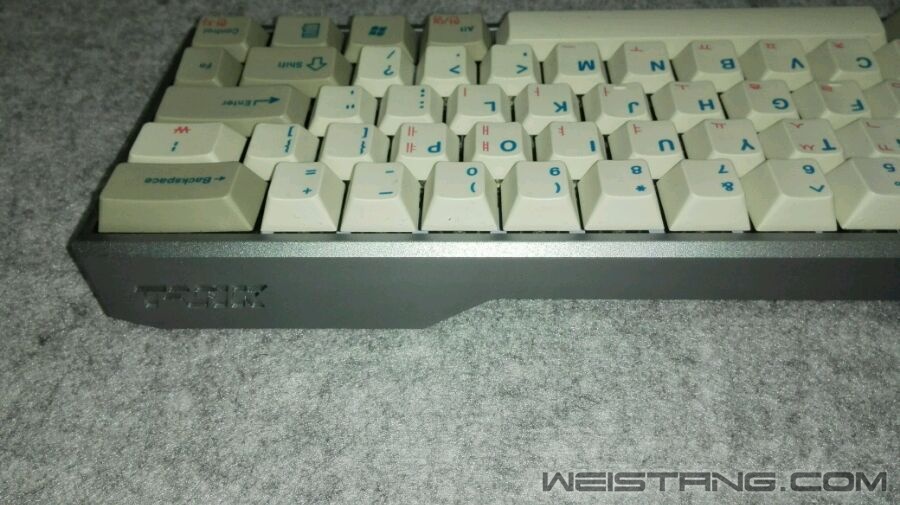

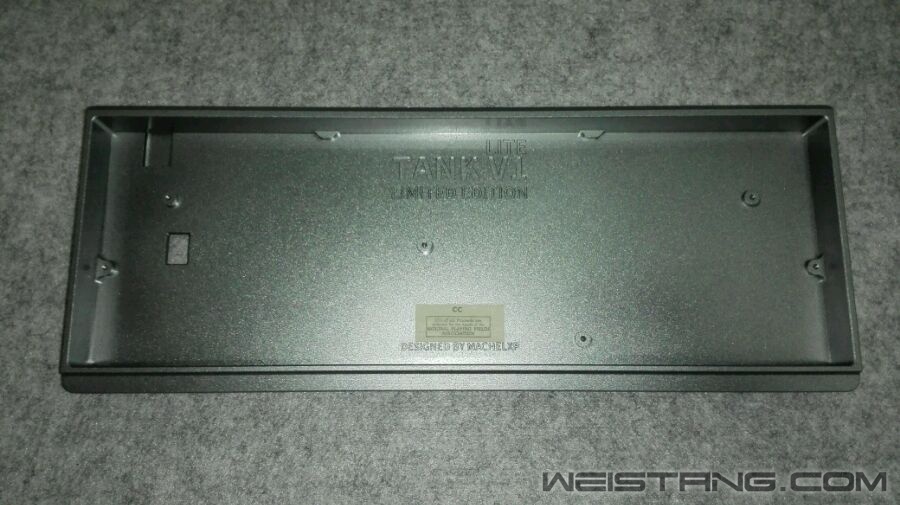

后面有TANK字样的镂刻，设计上还是很别致的。审美上各有所好吧，不做过多评论了。

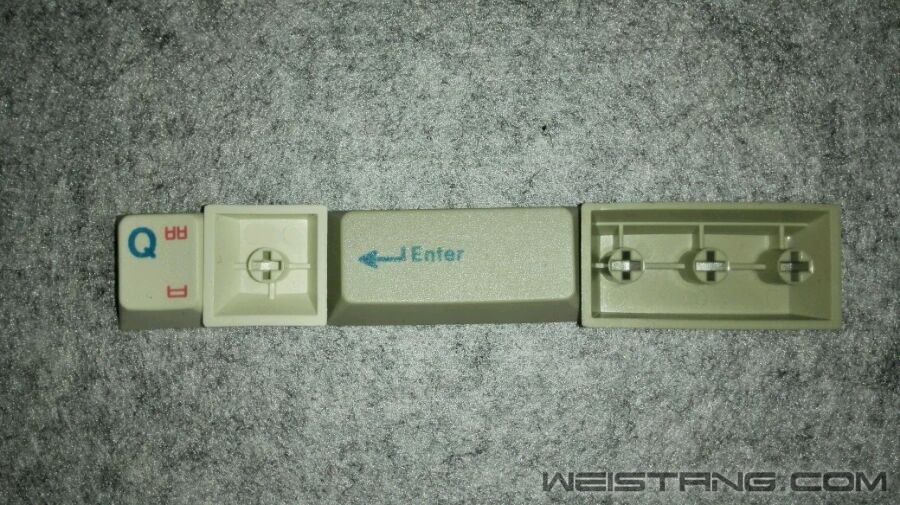

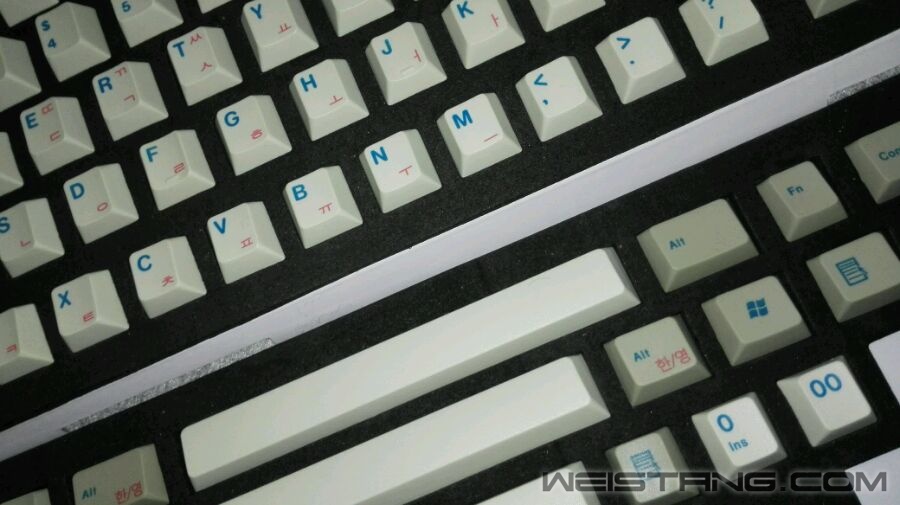

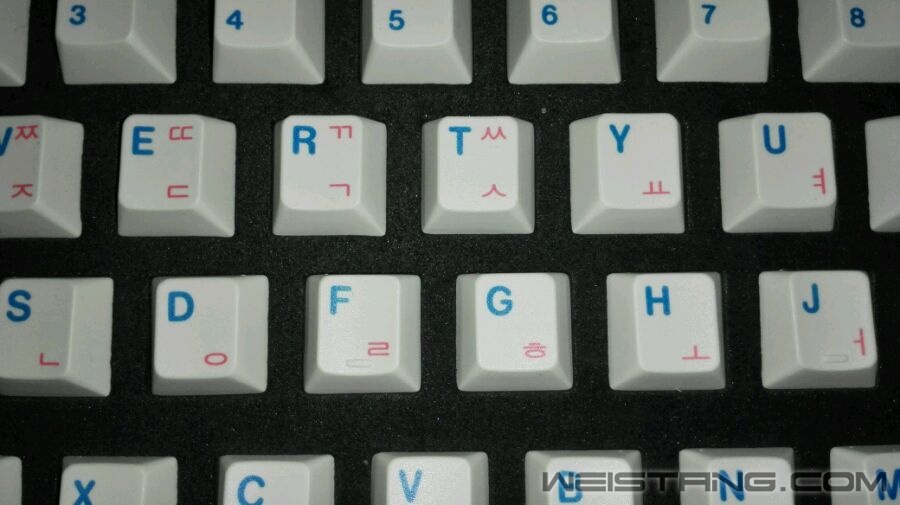

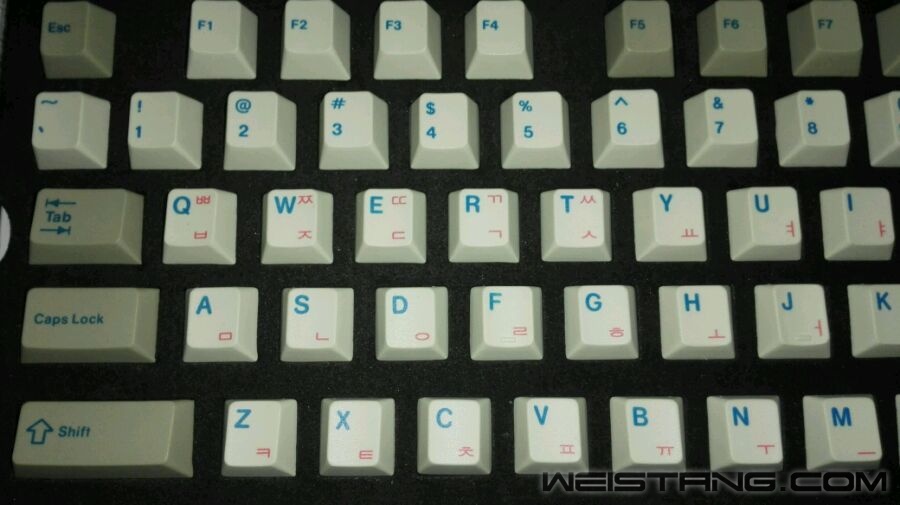

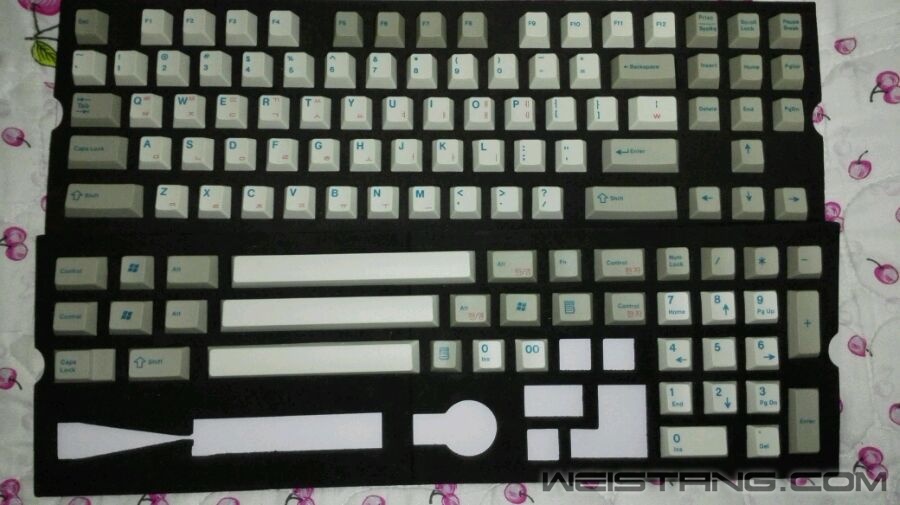

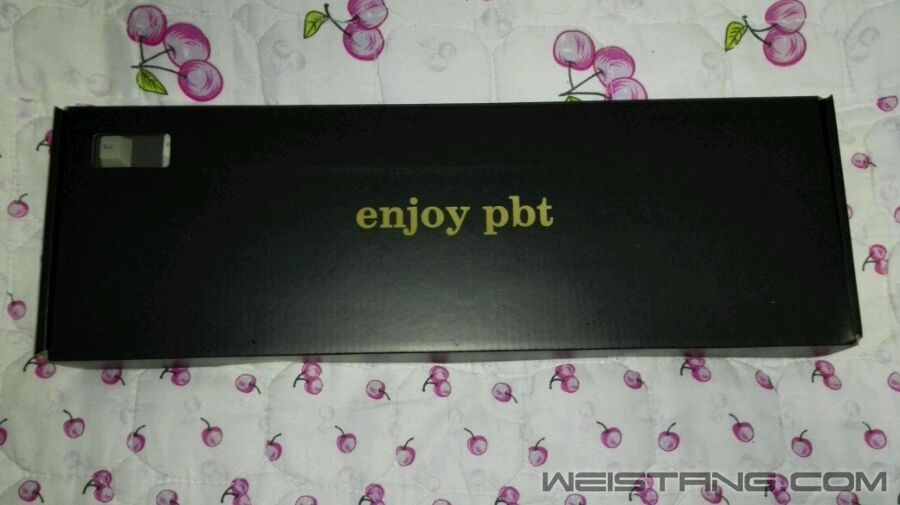

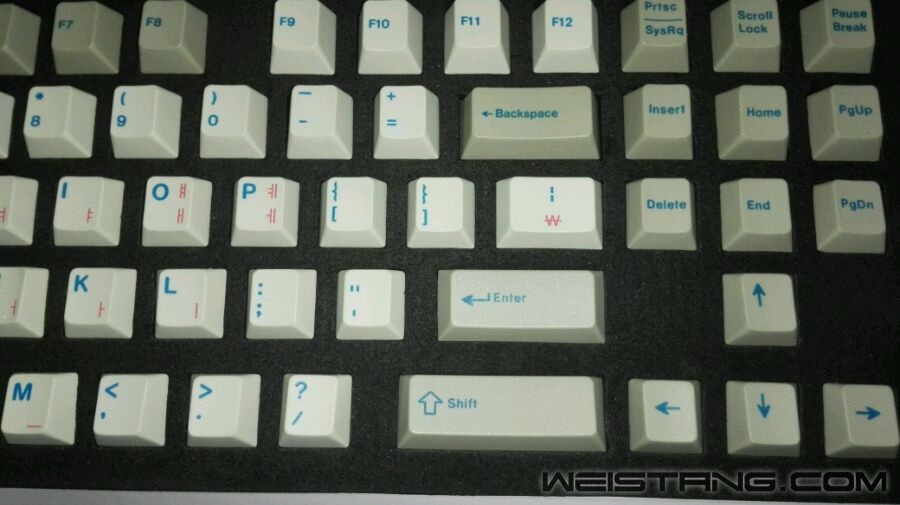

键帽其实是我在某贴吧抢楼活动中奖获得的，enjoypbt的蓝粉韩文热升华套，又称玫红韩文。真的是很巧，和胖鸟的键帽一样。

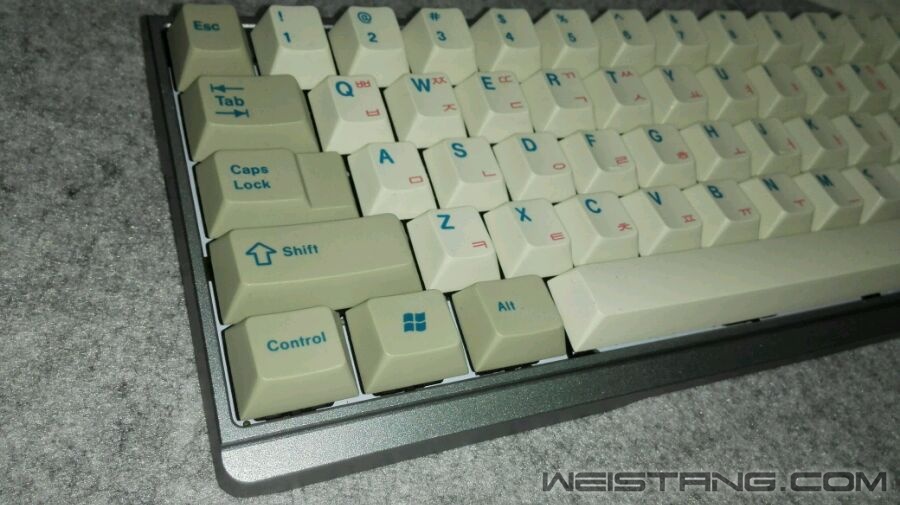

我这把键盘采用的是wkl+1.75配列，顺便讲一下wk和wkl配列吧，老鸟大神们可以直接跳过了。

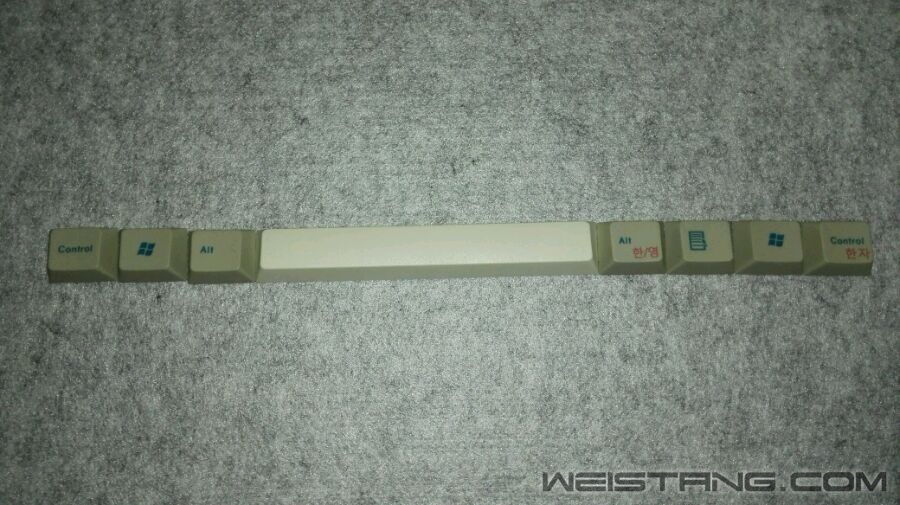

winkey配列，简称wk，由1个6.25x空格和4个1.25x功能键组成，平常见到的大多数量产键盘都是此配列的。

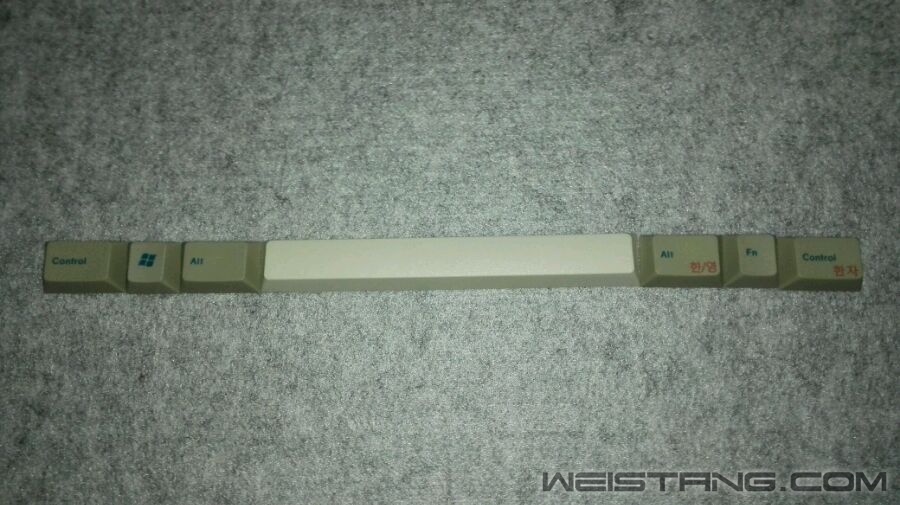

winkeyless配列，简称wkl，空格是7x的，ctrl和alt是1.5x的，win和fn是1x的。不少自己组键盘的喜欢用这种配列。

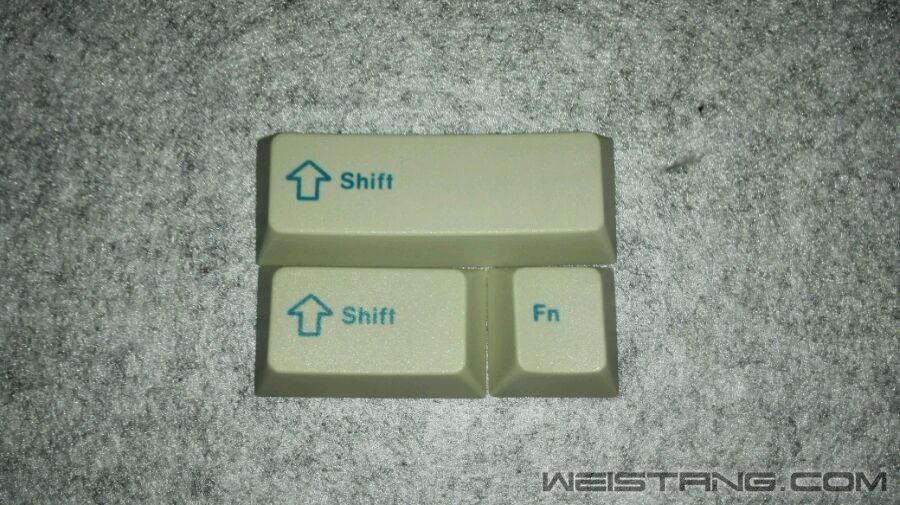

我前面提到的1.75指的就是：1.75x的shift+1x的fn可以替换2.75x的右shift。

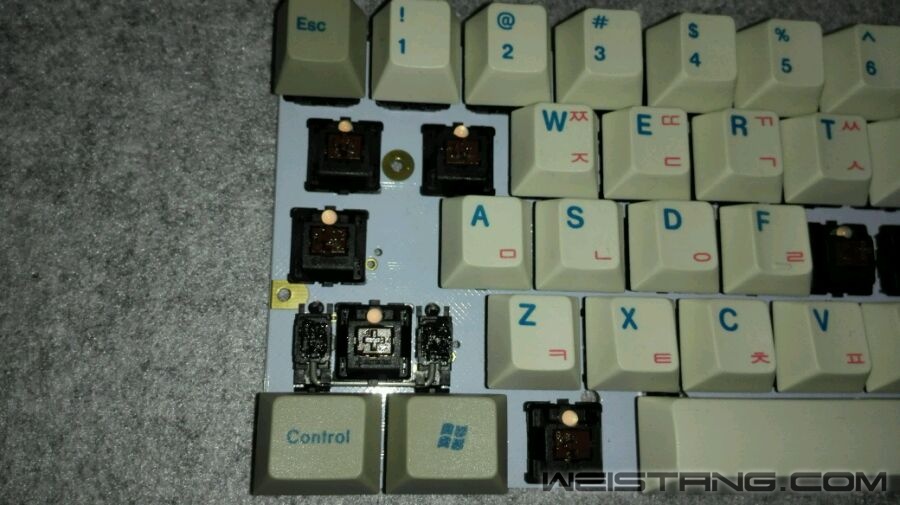

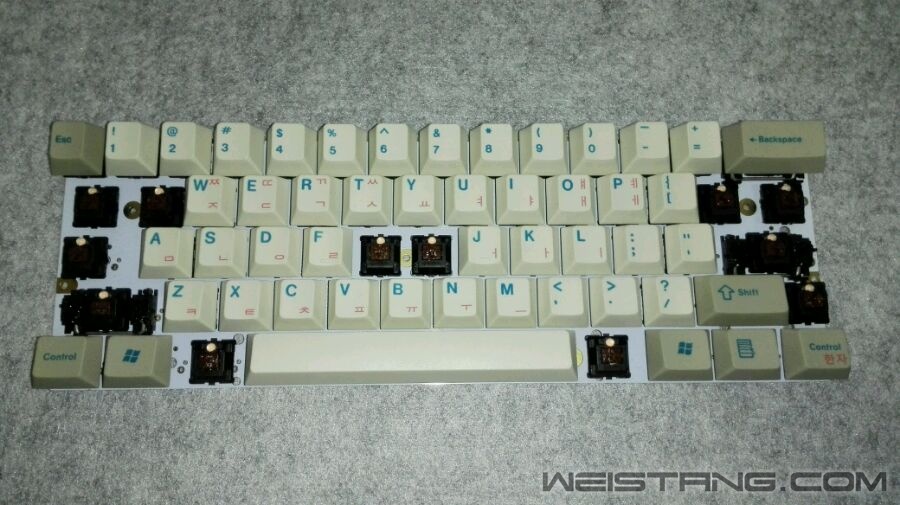

PCB板子的情况因为当时没有拍多少照片就不多讲了，用的是普通的satan GH60板子，图省事全部上的无钢五脚茶轴，轴盖、轴纸都没加，仅仅做了一下轴心润滑。

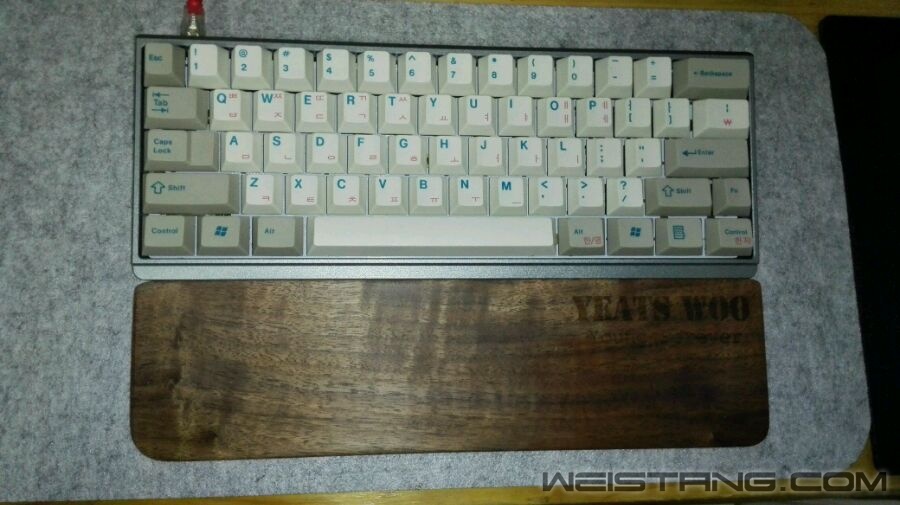

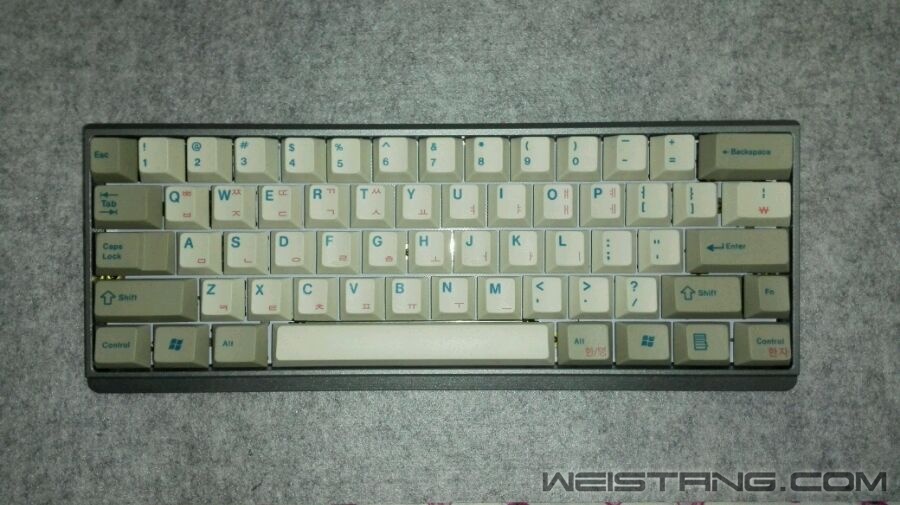

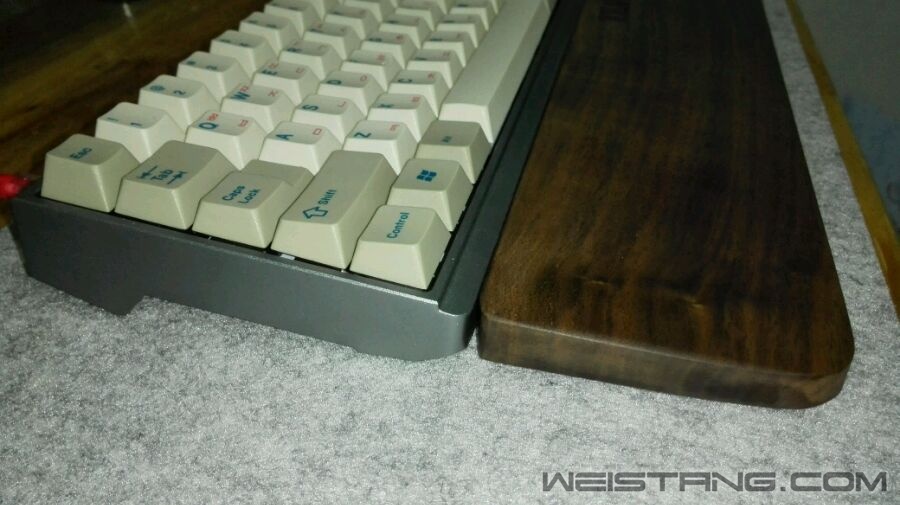

把板子装进壳子，键帽上齐全就OK了。

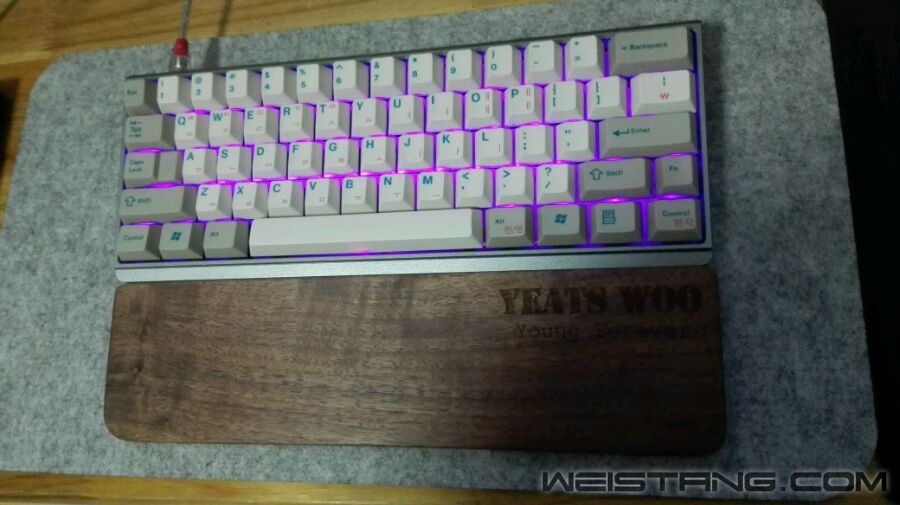

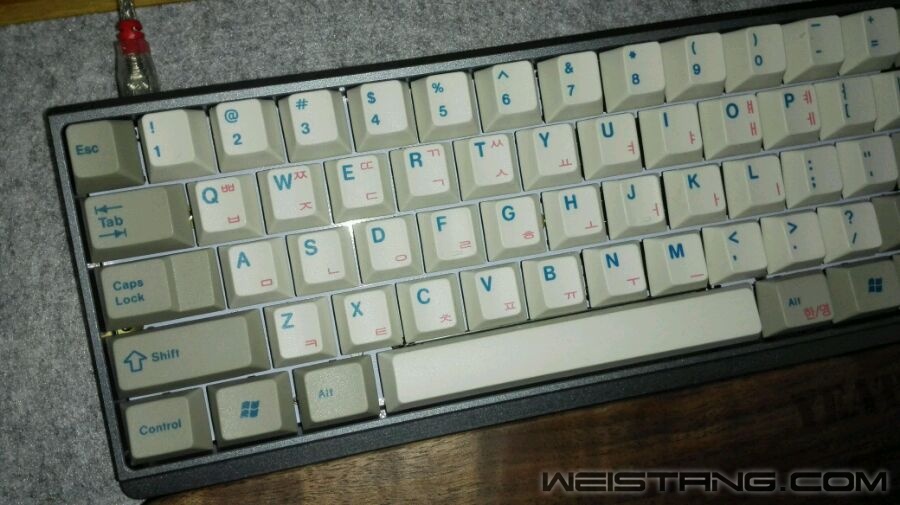

上机成功点亮，用起来还是蛮顺手的。

最后祝大家猴年大吉，今年也是本人的本命年，也祝愿自己在新的一年里梦想成真！谢谢大家的围观！
