新人报道，更换G700微动开关

Kraze

前几年心血来潮买了一个G700，当时觉得手感不错，而且还有自定义按键，定义了两个比较实用的Ctrl+W和“播放下一首音乐”。上网的时候东东手指就能解决所有问题。不过去年开始就出现双击的现象，那时还不知道怎么回事，以为计算机中病毒了，所以就没太在意。最近重新做了一回系统，发现故障现象依旧，才知道可能是微动开关挂了。上网查查相关资料才发现就是微动开关的事。看了外设堂版主的帖子觉得为人民服务是件很有意思的事情，挺喜欢这种无私奉献的感觉，所以自己也自己玩了一回，新人报道，还请大家多多关照。

必备工具：烙铁、吸锡带、助焊笔、螺丝刀、镊子、微动开关。（推荐大家使用版主那种撤锡烙铁）


选配工具：牙签&棉签

在这里说明一下，牙签的作用就是清理焊盘用的，平时在清理焊盘的时候用烙铁给印制板加热，同时用牙签穿进过孔就可以达到清理焊盘的目的。棉签就是清理印制板上面的松香和助焊剂。

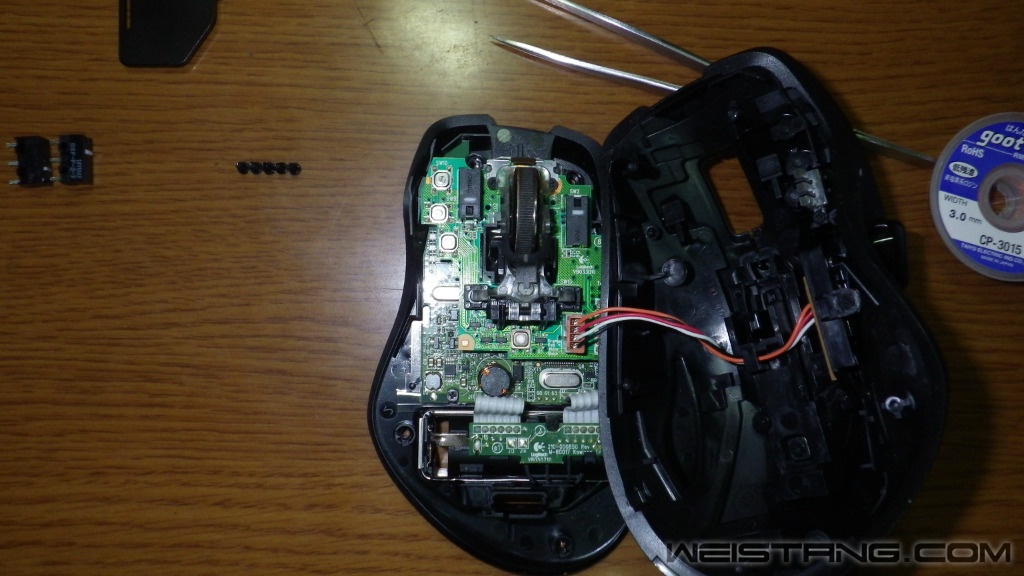

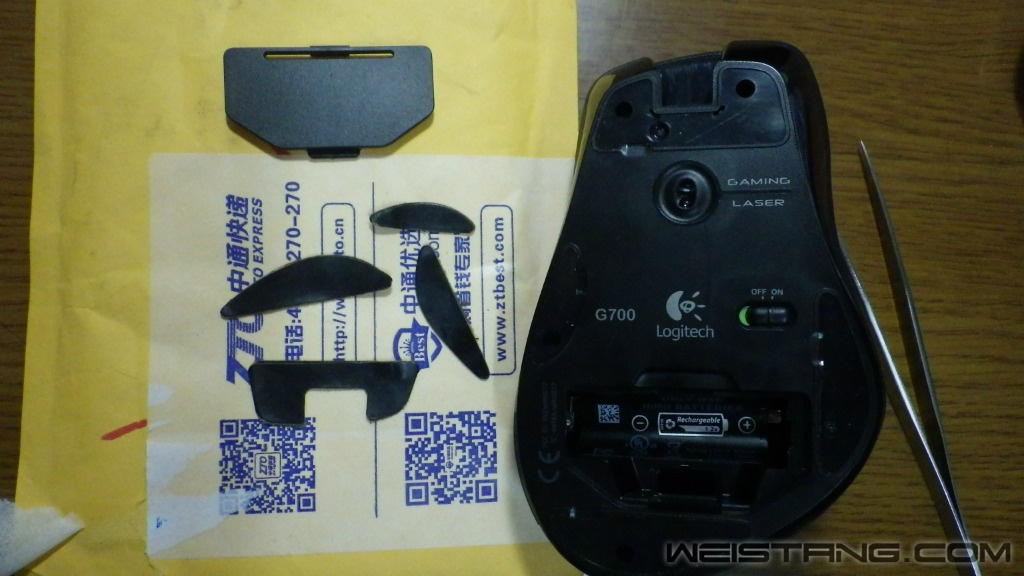

拆下这个关键部件

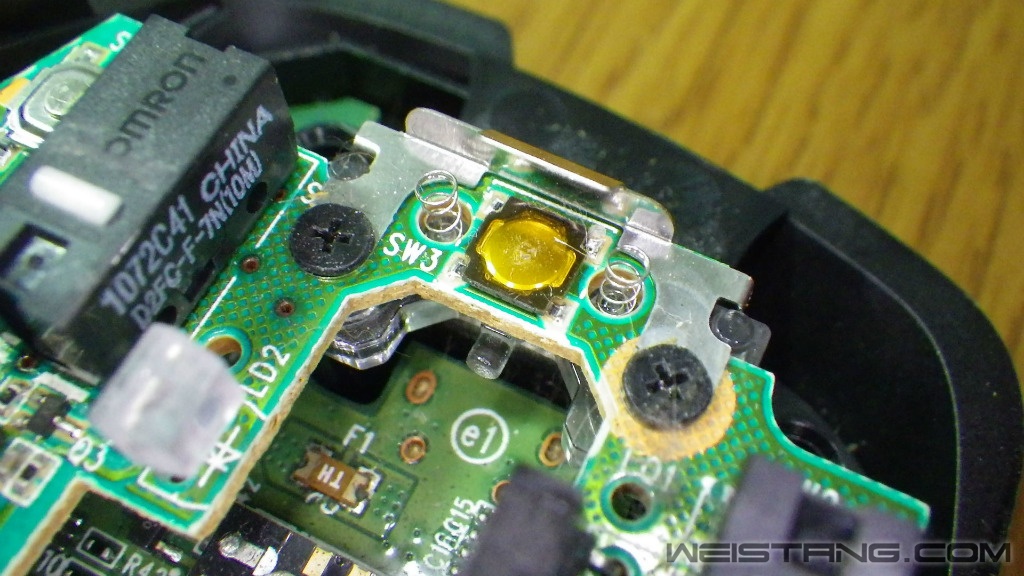

两个极高工艺的弹簧







在这里简单说一下，推荐使用版主的那种撤锡烙铁进行操作，由于个人比较喜欢这种马蹄型的烙铁头，用起来比较顺手，同样也没有版主的那种撤锡烙铁，使用比较老土的办法就是溜锡把两块焊接好印制板分离开




插针这块周围的GND很多，所以撤锡的时候温度要比较高才可以。




因为溜锡烙铁的温度比较高所以导致插针旁边的塑料有些变形，这就是为什么推荐版主使用的那种烙铁的原因。




这就是本次更换的元器件



在更换之后给大部分元器件来个照片




买了两种微动开关，左面的那个是DG2 T85 右面的就是D2F-F-3-7，感受了一下两个的手感，先换D2F用用，不行再换那两个。


更换后的两个微动开关，原本只想更换一个的，后来一想都已经拆开了，干脆就全换了。

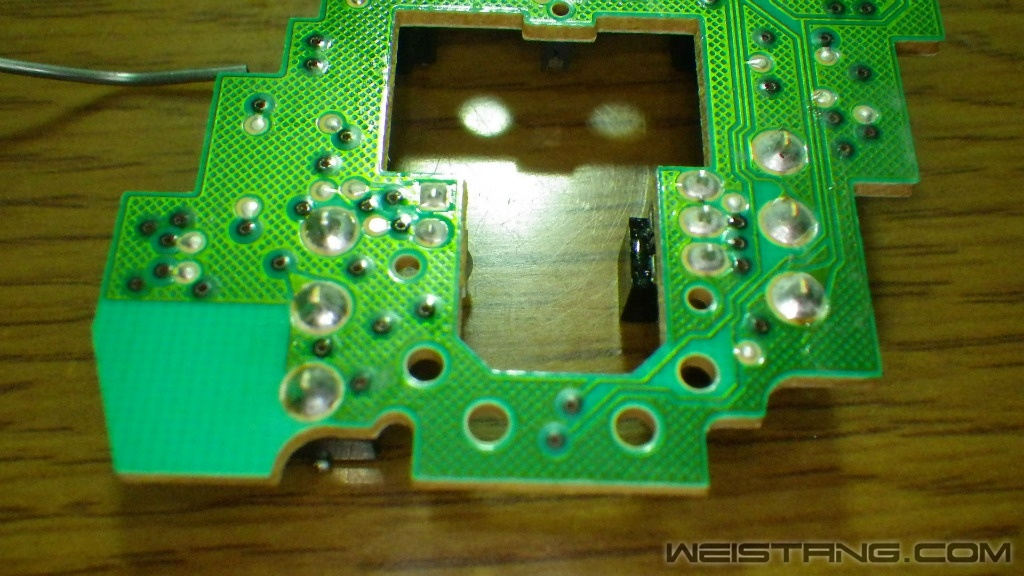

更换微动开关之后的印制板的背面（清洗之后）



把两块印制板焊接好就搞定了，之后的组装相对来说就没有任何技术难度了。






第一次发帖，水平有限，还请大家多多关照。

乖小乖

顶

liming

换微动是玩鼠标基础

大胖鸟

支持动手，助焊剂清理的很干净

2×7的排线确实有点难搞，距离比较近，包括G500和G500s都是这样，合适的电热吸锡器也可以，但不少电热吸锡器的温度不达标，建议用可调温的尖头烙铁，配合吸锡器效果还是不错的。

我记得我的那只G700用的是左键DG1、右键D2F-01，换微动时候不要着急焊，先挂上微动扣上盖子 感受一下手感 毕竟折腾一次太麻烦了

NDKinG

罗技的做工就是赞

liming

NDKinG 发表于 2016-2-21 21:23
罗技的做工就是赞

罗技鼠标必然是最好的

大梦神

滚轮机构里还有个小弹簧，那个也很容易丢

心静则安

学习

razer’

能否用插座改成热插拔的上pcb

妞妞的仔仔

好手艺，可能是因为更换微动麻烦，所以g700二手价都很低，现在也就二百多了吧

jianglm

来学习下

LOL小王子

挺期待G900鼠标的，应该是无线了吧

liming

LOL小王子 发表于 2016-2-23 10:51
挺期待G900鼠标的，应该是无线了吧

无线总感觉会丢帧

kicklance

看看 学习一下，这结构太复杂了，完全不敢拆

paulshek

朋友也在用这鼠标，如果不玩游戏的话要设置成节能模式 ，续航能好不少

水野哲

学习了，估计迟早也有自己动手的那一天。

Kraze

大胖鸟 发表于 2016-2-21 20:46
支持动手，助焊剂清理的很干净

2×7的排线确实有点难搞，距离比较近，包括G500和G500s都是这样，合适的 ...

我用不惯尖头烙铁，溜锡和撤锡不方便。

newhand2010

看来是熟手。板子很干净，看着舒服。

cxz1225

我也想换微动，DG2都买了，结果，罗技售后说，过保的不收费维修，无语了，现在也得自己动手换了。关键是我没用烙铁。。。。

Kraze

cxz1225 发表于 2016-2-26 15:03
我也想换微动，DG2都买了，结果，罗技售后说，过保的不收费维修，无语了，现在也得自己动手换了。关键是我 ...

自己练练，早晚都要动手的，实在搞不定了就寄过来，我给你弄。
