今天分享一篇迟到的测试体验，来自追风者的 ENTHOO EVOLV ATX 机箱，由于国内玩家更习惯使用追风者的数字型号称呼，所以下面简称 PK-515E。我接触追风者的第一款产品正是同为 ENTHOO EVOLV 系列的 PK-314 机箱，3mm 全铝机身、创意的旋转开门以及水冷方案支持，一秒路转粉，可惜 M-ATX 尺寸使得 PK-314 在主板选择上有所限制，此时就有不少玩家咨询 ATX 大号版何时到来，随后追风者推出了系列第二弹 PK-215，针对 ITX 小钢炮加水冷发烧友打造，也是一款很有特色和想法的机箱，但依然不是翘首以盼的 ATX 结构，终于去年中旬，等来了这款全尺寸的追风者 PK-515E 机箱，不仅继承全铝机身、旋转开门等优秀设计，而且拥有更强的兼容性和扩展能力，至于细节有哪些改变来看看下面的详细体验。
特点：
3mm 全铝机身
嵌入式冷排支架
隐藏式电源位和硬盘位
可更换的电源LED指示灯
虽然是中塔机箱，但追风者 PK-515E 最大能够安装 304mm×264mm E-ATX 级别的主板，顶部和前部均支持 360 或 280 水冷排，支持 420mm 超长显卡和 194mm 风冷散热器，扩展能力堪比全塔机箱，所以我称之为大钢炮。
拍摄器材： 索尼 NEX-3NL，适马 60mm F2.8 DN
白色背景，四联灯×2
机箱包装有两层，第一层素色牛皮纸，第二层彩盒包装，两层叠加起到更好的保护。从结构示意图看到 PK-515 能拆解出若干部分，前脸面板、顶部面板、左右侧板、防尘滤网和内部的冷排支架都可单独拆出，符合模块化的设计思路，玩分体水冷或 MOD 改造提供安装便利。
追风者（PHANTEKS）PK-515E-BK 全铝机箱

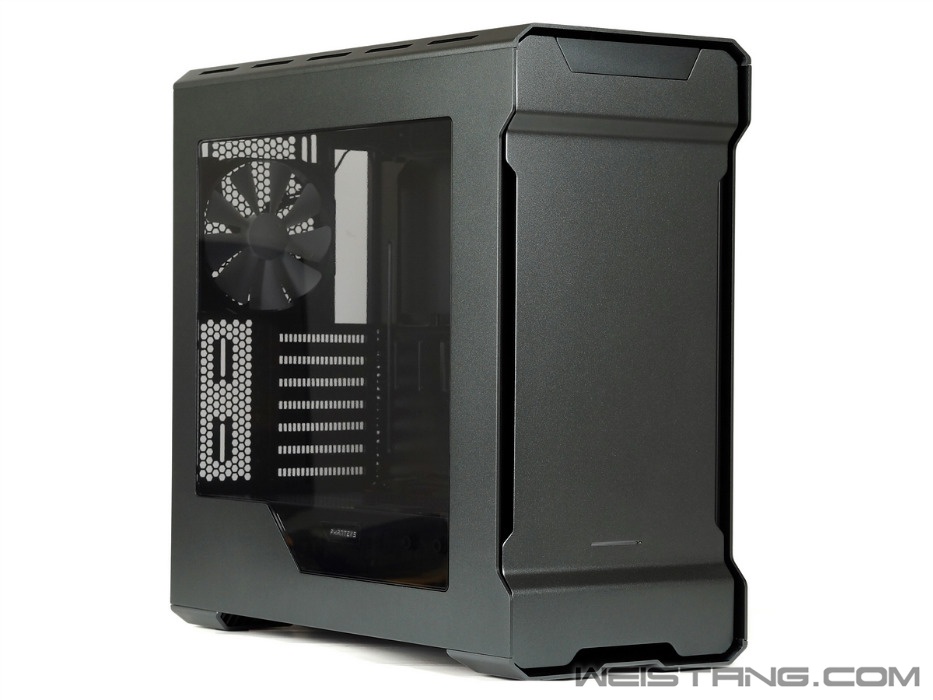

追风者 PK-515E 外型设计延续了 PK-314 经典特征，采用质感十足的 3mm 全铝机身，主要通过梯形轮廓加以修饰，比如顶部为梯形凸起造型，前脸则是内凹梯形，一阴一阳相得益彰，简约干练又不会觉得太呆板，如果仔细观察，侧透窗和底部支撑脚也运用相衬的梯形元素。审美观一向因人而异，我不敢保证所有人会欣赏 PK-515E，不过建议看过实物后再来评价，3mm 铝板对于整机质感的提升远非平面效果图所能言喻。
左侧板的侧透窗面积超大，内部硬件可一览无遗，缺点是正好挡住电源，不给我的金牌全模组电源展示机会，其实电源罩这里是开槽露出的设计，有点自相矛盾。
PK-515E 有黑、银和钛金灰三种颜色，区别在于外部 3mm 铝板颜色，背部和内部相同都是黑色，我评测的即是钛金灰版本，表面呈现出星光点点的磨砂颗粒感。

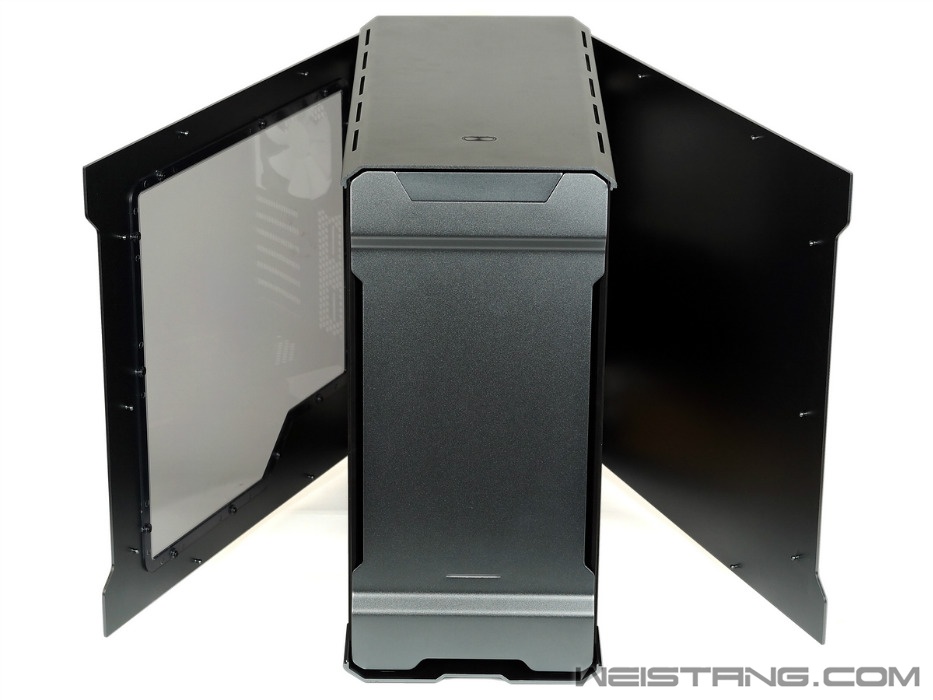

独家鸥翼式旋转开门，机箱界的超级跑车。
侧板的旋转采用铰链式结构，阻尼很小，打开角度超过 180°，铰链没有封死向上提拉可取出侧板，侧板的固定采用易拆式卡扣设计，免工具结合减震海绵垫，所以这道鸥翼开门不仅外观拉风，开关和拆装体验同样方便，不用担心安装整机时侧板会产生阻碍。
I/O 配置 2 个 USB 3.0、耳机、麦克和重启按钮，电源开关和指示灯分别在顶部面板和底部，PK-314 的侧面 I/O 位被不少人诟病，PK-215 听取建议改到前脸，PK-515E 继续优化变成隐藏式设计，添加一块与机身材质相同的翻页保护盖，不用 I/O 时可以防尘。
电源指示灯位于前脸底部，默认白色，配件中额外提供红、蓝、绿三种颜色的 LED 灯珠更换。
前脸面板和内附的防尘滤网同样采用免工具的卡扣设计。
前置两把追风者自家的白色 140mm 风扇，型号 PH-F140SP，转速 1200±250 rpm，默认已经连接好机箱内部的 HUB 风扇调速器。前部预留多个风扇位，支持 3×120mm 或 2×140mm 风扇，还可扩展使用 360/280 规格的水冷排。

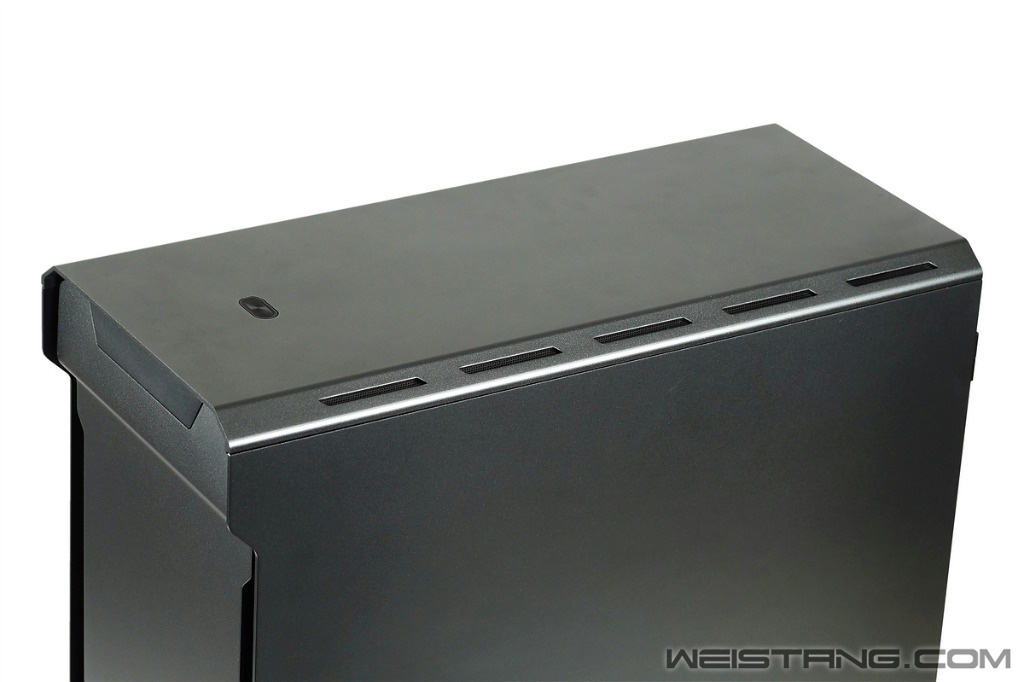

机箱顶部开不开天窗一直是个难题，换个说法就是散热和美观如何取舍，可能还要算上防尘，追风者选择了折中方案，两端开了条形散热孔，大体上还是保持封闭造型，不会像风扇位直接破坏全金属机身的统一感。
电源开关位于顶部，同心圆纹理修饰。
底部两块支撑脚，造型样式与机箱匹配，材料也是良心的 3mm 铝板，没有说底部看不到就缩水了。
电源进风位置配有一张防尘滤网。
PK-515E 背部是标准的后置风扇、7 PCI 和下置电源结构，标配一把 140mm 风扇，型号 PH-F140SP 与前置风扇相同，风扇位兼容 120mm 尺寸，根据顶部水冷排厚度或者风冷散热器可以小范围地调整位置。
值得一提的是背部开了大量散热孔。
机箱内部结构：
PK-515E 内部结构简单明了，顶部和前部为风扇或冷排位，底部电源罩，正中主板区域，右侧取消传统的硬盘笼支架，改成模块化设计的硬盘位 ，所以机箱空间看起来非常的宽敞，同时提升了硬件兼容性和散热能力，不使用前置硬盘时，显卡限制长度由 320mm 扩展到超长的 420mm。
仔细看一下 PK-515E 新设计的模块化硬盘位，安装步骤很简单，首先拆掉所要安装位置的 Phanteks 标志挡板，留用硬盘线材的走线，然后通过方形开孔，将硬盘托架挂在机箱弹片上，最后从背面使用螺丝锁住硬盘托架。模块化的好处多多，水冷用户若不需要太多硬盘位的，右侧就能腾出充足的空间来组建分体水冷系统，而普通用户仍然可选传统的风冷加多硬盘组合，风冷和水冷两种结构自由切换，我觉得这是 PK-515E 值得点赞的创意设计。
模块化硬盘托架使用金属材质，更显档次，带有海绵减震，兼容 3.5”/2.5” 尺寸，不足的是原厂只配了 3 个硬盘托架，也不是免工具的。
顶部暗藏乾坤，可以拉出一块嵌入式烤肉架，错了是冷排支架，方便用户安装硬件，有些机箱因为空间限制或兼容性的问题，需要拆掉顶部或散热器以后才能安装风扇冷排，PK-515E 不存在此类问题。和机箱前部一样，冷排支架兼容多种孔距，最大可安装 360/280 水冷排或 3×120mm/2×140mm 风扇。
机箱顶部有数十颗螺丝，其中正面 2 颗和背面 3 颗银色螺丝负责固定冷排支架，其余黑色螺丝固定顶部 3mm 铝板，安装冷排时不需要把螺丝全部拆了。
隐藏式电源罩，电源主体还是露出的，主要帮助隐藏凌乱的电源线，以及提供更多硬盘位，包括正面的挂式 2.5” 和背面两个 3.5”/2.5” 硬盘位，最右侧一块面板和内部的硬盘托架都能够拆掉，这样上下贯通给水箱水泵更大的安装空间，此外电源罩开有大量散热孔和走线孔，不得不承认 PK-515E 对电源罩的利用可说到了极致。

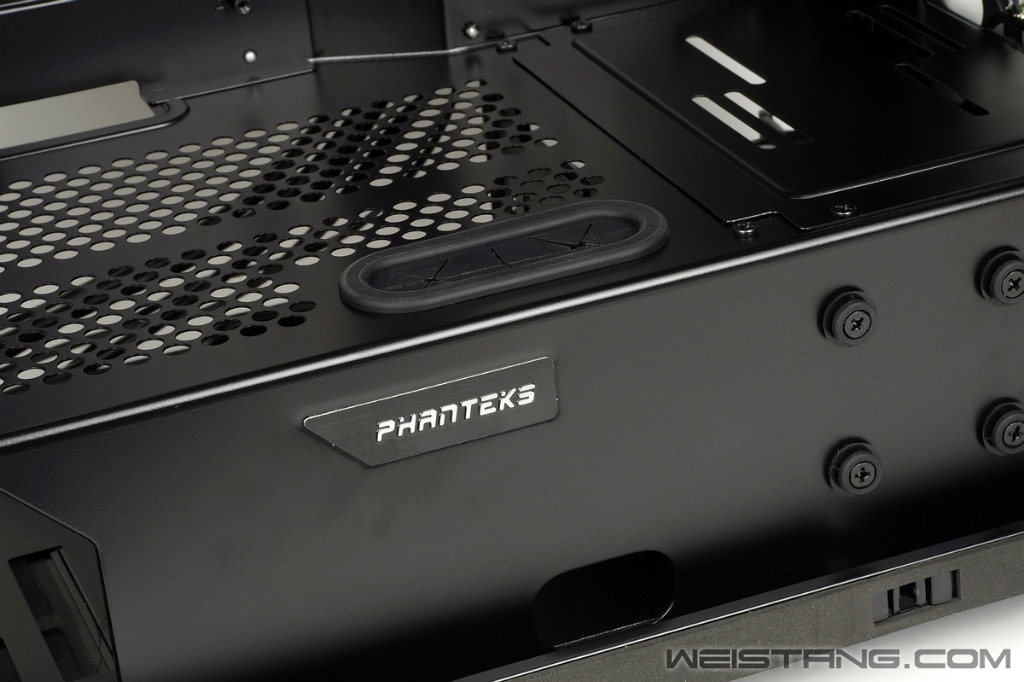

Phanteks 金属标志，可惜没有背光功能。
主板下侧 I/O 专用走线孔。

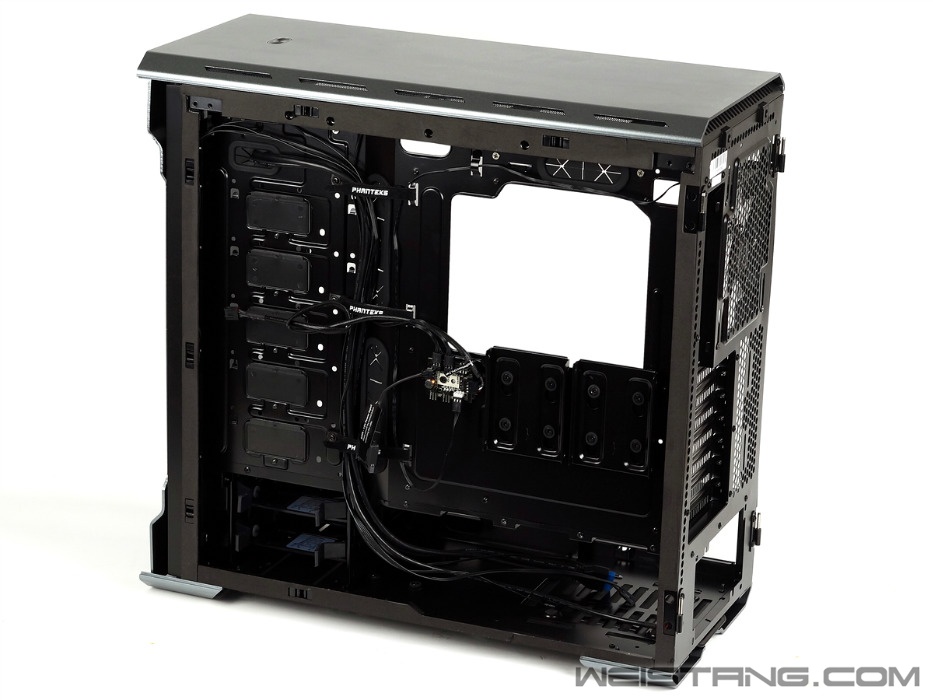

PK-515E 背板空间达到宽裕的 35mm，加上机箱自带三组魔术扎带，并且部分线材已经规划好走线，简直理线苦手的福音。
PWM HUB 风扇智能调速器，最多能控制 11 把 3pin 风扇调速 (Fan×1 其余5个Fan×2)，右侧的 4pin 接口接入主板的 CPU Fan，也就是说用户还是通过主板 BIOS 和主板桌面软件对风扇进行调速，左侧的 SATA 12V 就是整个调速器的供电接口，当调速器接入的风扇数量比较少时也可以不接 SATA 12V，此时使用 CPU Fan 来驱动供电，多风扇一定要接 SATA 供电，否则可能因电流过大烧毁主板风扇接口。
调速器旁边两个 2.5” SSD 金属托架，和正面电源罩上的 2.5” 硬盘位通用。
底部两个 3.5”/2.5” 硬盘位，这里用的塑料托架和免工具设计，其实底下还有个很隐蔽的 2.5” 硬盘位，除非水冷系统特别庞大占用大部分的硬盘位，一般用不到。
配件情况，3 个金属硬盘托架、1 个金属水泵托架、电源 LED 灯珠、扎带、说明书和专门存放螺丝的附件盒。
最后装机展示
CPU - Intel i5 6600K
主板 - 微星 Z170A GAMING M5
内存 - 海盗船 Vengeance DDR4 2800 4G×4
显卡 - 微星 GTX960 GAMING 4G ×2
硬盘 - 希捷 SSHD 500G
电源 - XFX XTR 750
机箱 - 追风者 PK-515E-BK
散热 - 追风者 TC12LS、ID-COOLING Frostflow 240L-R
装机还是使用经典的红黑配色，好处是硬件选择余地较大，以前玩过不一样的蓝黑配色，效果同样很好，只是升级更新后的配色难以统一。
微星 Z170A GAMING M5 新一代主板，延续红黑配色和龙形散热片，卖相比上一代更赞。

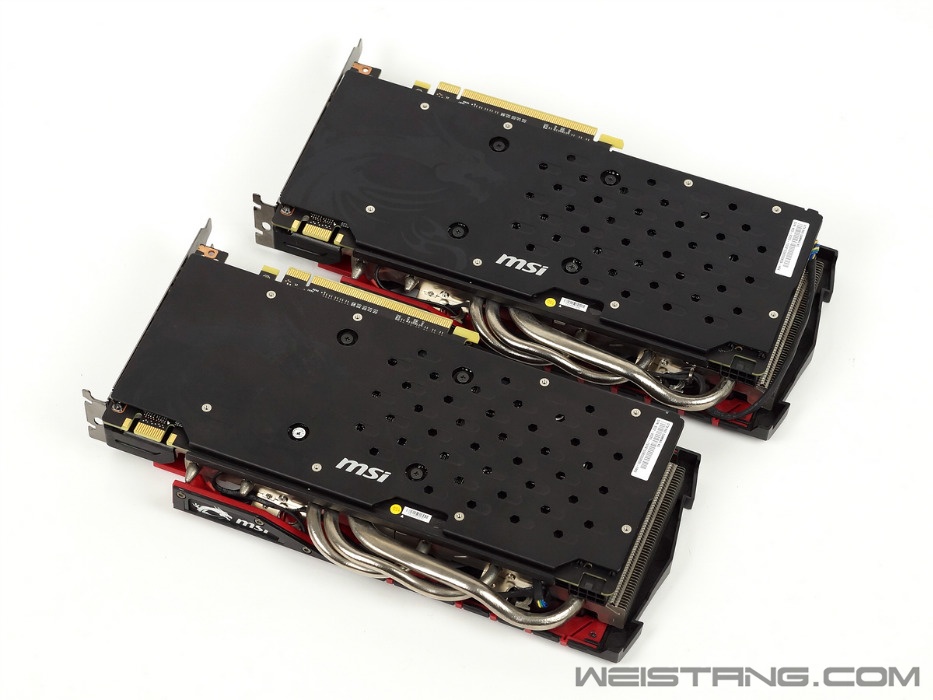

微星 GTX960 GAMING 2G 显卡，非对称设计的造型与主板外观遥相呼应，还拥有高端显卡才有的信仰灯光和金属背板哦，低负载时 Twin Frozr V 散热器将启动风扇停转技术，加上 Nvidia GTX960 本身属于低功耗核心，所以实际体验是很安静的，即使双路显卡也是如此。
微星 GAMING 双路显卡 + 微星龙 SLI 桥接器组合，显卡顶端和桥接器都能开启信仰灯模式，套装逼格加成。

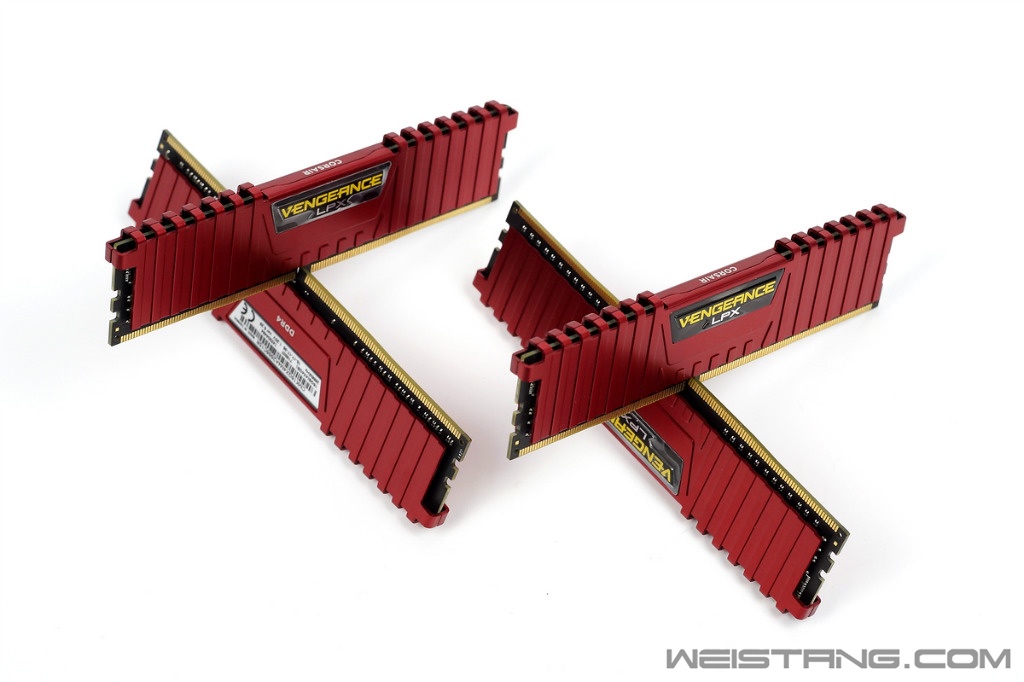

海盗船复仇者 Vengeance DDR4 内存。

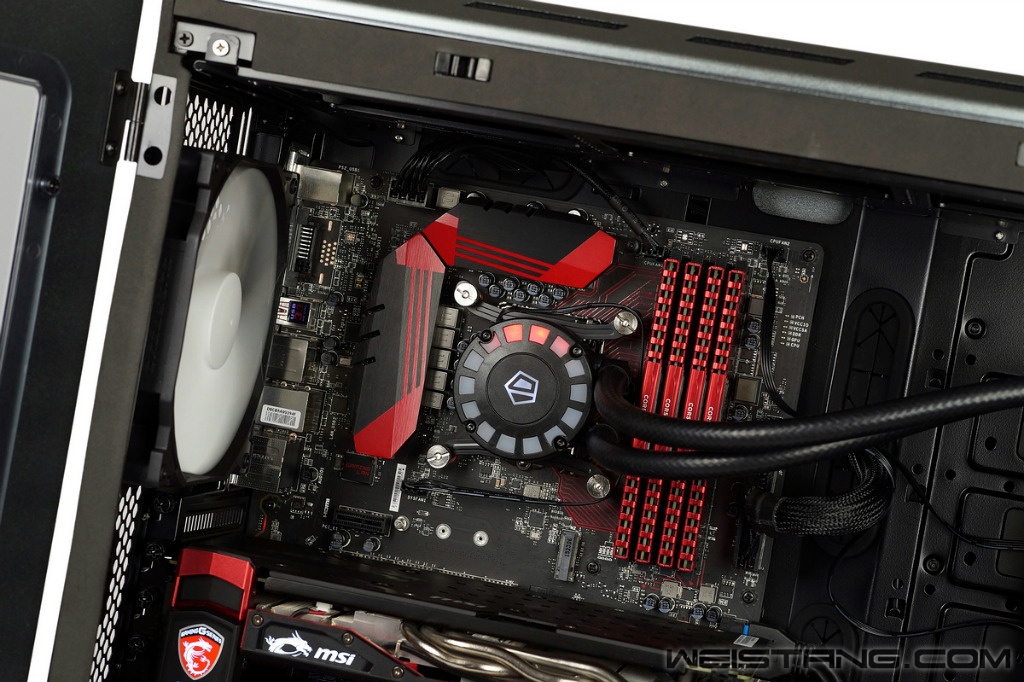

ID-COOLING Frostflow 240L-R 水冷，一体化冷头同样具有背光功能。
先来晒一下安装风冷的效果，右侧加入高达模型后满满的橱窗柜即视感，模型上方还能安装一块 3.5“ 硬盘，总体也不觉得拥挤，追风者 PK-515E 内部空间之大和扩展能力可见一斑。

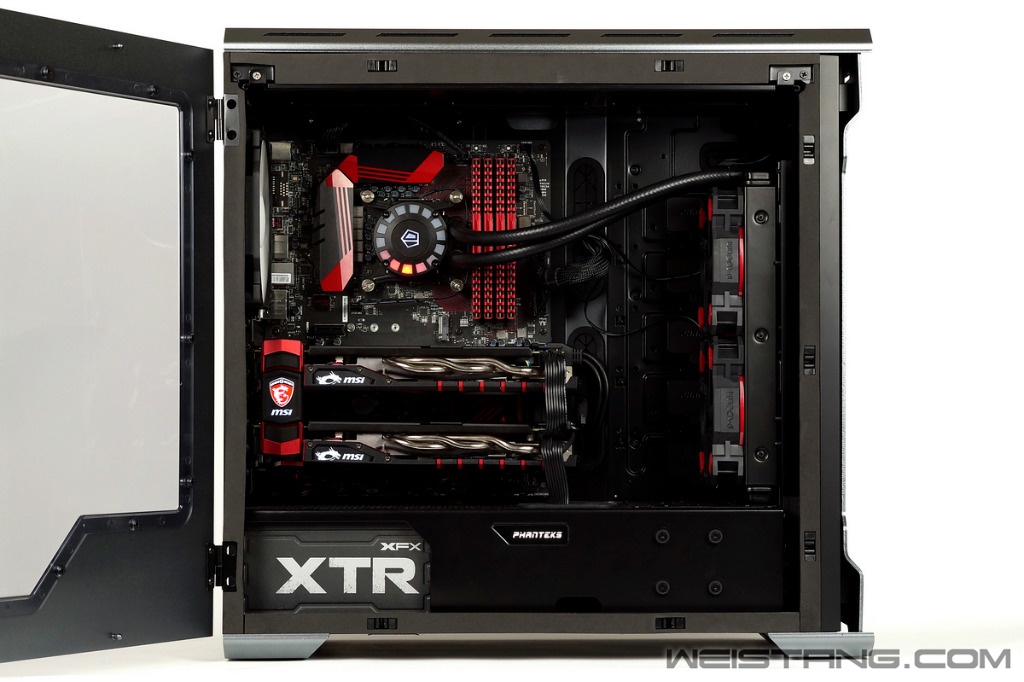

再来一体水冷的效果展示，冷排我喜欢放在前侧位置，这样左右平衡，冷排安装在顶部其实整机风道更好，但右侧就显得空荡荡了，上面的风冷之所以摆放一台模型道理也是相同。

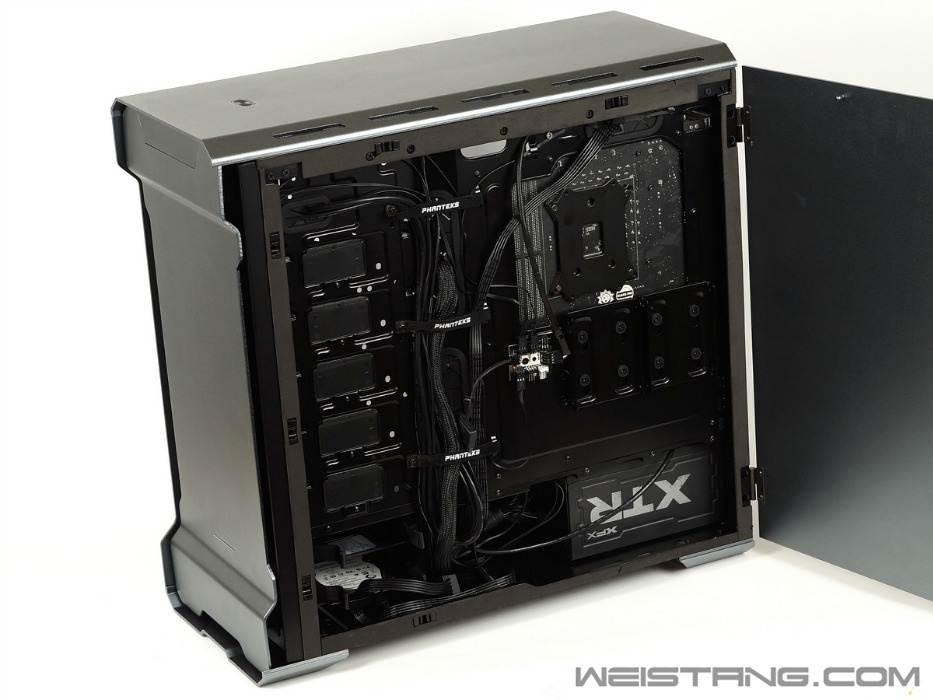

背板一览。

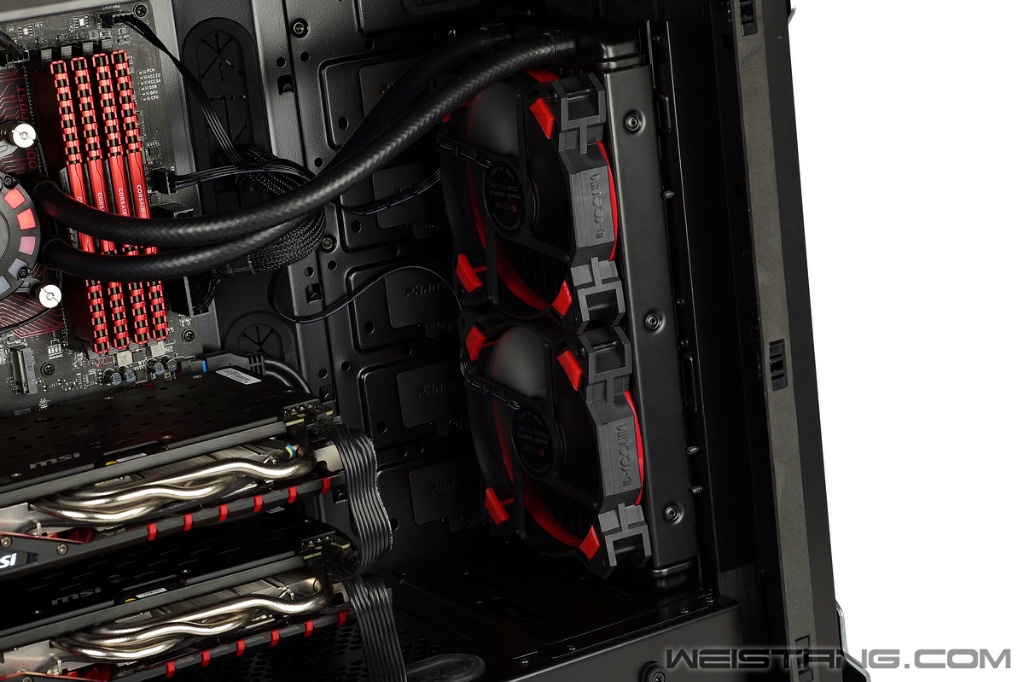

ID-COOLING Frostflow 240 水冷，这里是27mm薄冷排，再厚的规格都没问题。
注意冷排风扇的进风方向要和机箱风扇保持一致。
机箱空间宽敞，散热器周围和显卡底部都预留有余量来安装走线，副卡能从电源罩的开孔进风散热。
我一贯没有整理东西的天赋，理线只简单的绑定权当完成任务吧，因此稍微有点凌乱，好在对机箱正面的简洁性没有影响。还有一点，虽然电源蛇皮线非常粗，但 PK-515E 的侧板仍然能轻松合上。

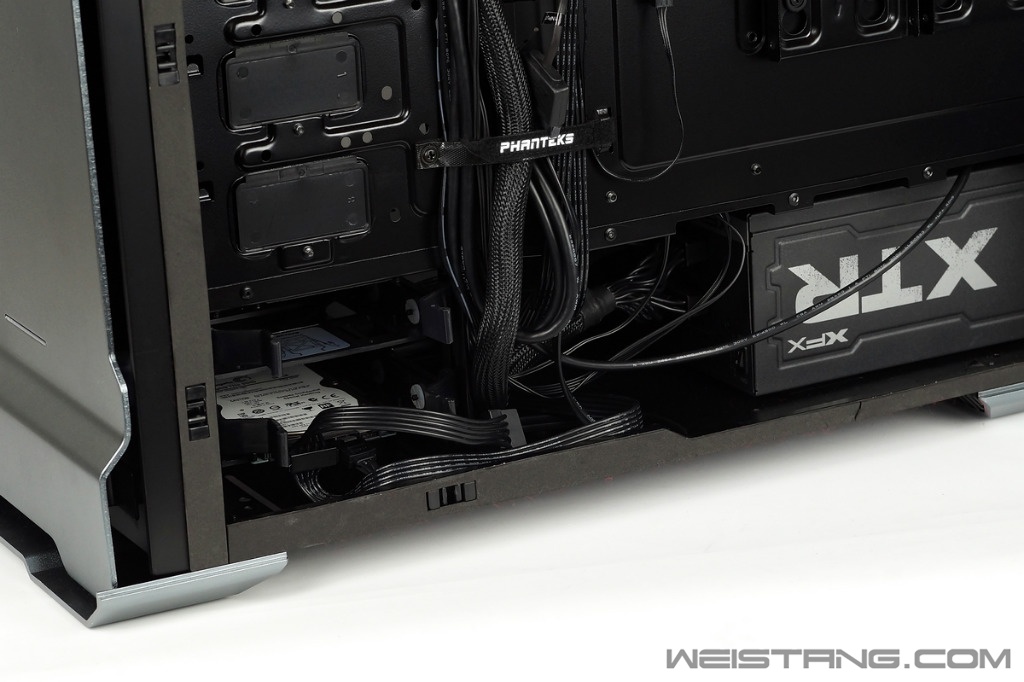

多余的线就往这里藏。
机箱散热如何看看拷机测试，使用 AIDA64 和 Furmark 同时满载 CPU、GPU，最终温度 CPU 平均 40°C 左右，显卡主卡 70°C，副卡 66°C，温度结果理想，注意本次装机为照顾颜值还不是用的最佳风道。
总结： 本次使用追风者 PK-515E 全铝机箱装机可说是很愉快，3mm 全铝机身和超跑效果的旋转开门，仅用料和颜值这两点就非常出众了，内部结构宽敞是必须的，最特别的一点新增加模块化硬盘设计，能够在优化水冷系统的同时不牺牲风冷结构的硬盘位数量，整机的模块化程度相当高，各个位置的面板和滤网都能拆，给安装带来便利。缺点的话我觉得做工还有改进空间，比如铝板边缘有点粗糙，做圆润倒角处理肯定更好，内部冷排支架有一颗螺丝滑丝，总的来说瑕不掩瑜值得一试。
|
