罗技MX Anywhere2 鼠标拆解及飞线图

W.L.Troy · 发表于 2016-3-18 21:38

这个是给网友换微动的鼠标，在这里给大家键盘拍照做个拆解教程和飞线图吧。对了，之前有个哥们的这个鼠标就是把电路板铜箔刮得大面积裸露，造成不少线路短路，当时因为短路面积大所以没法做飞线维修，这次希望他能看到。

来个全貌的。

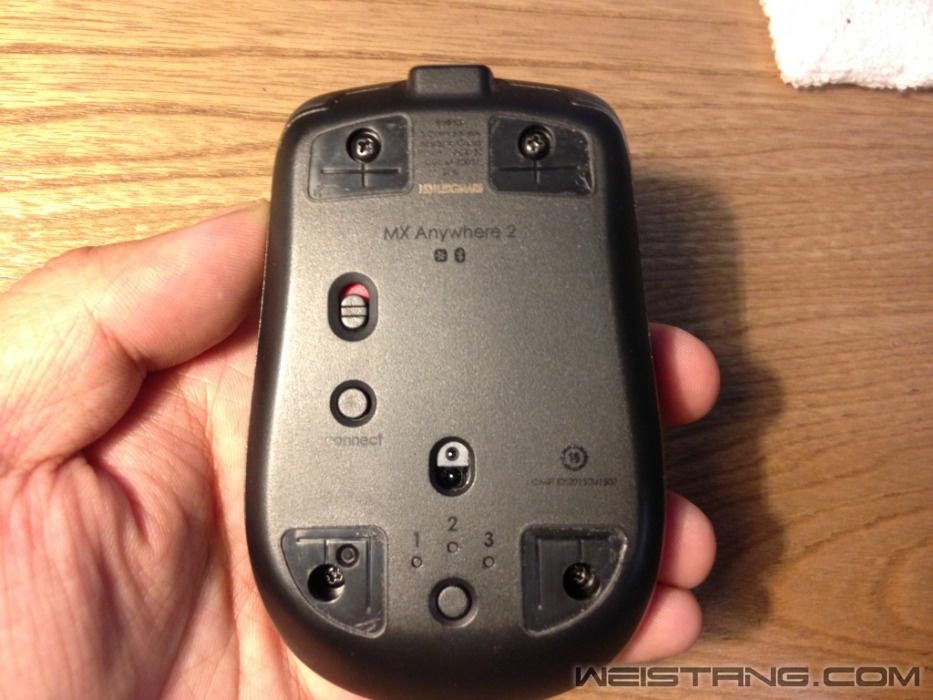

四个脚贴下面有四颗螺丝。

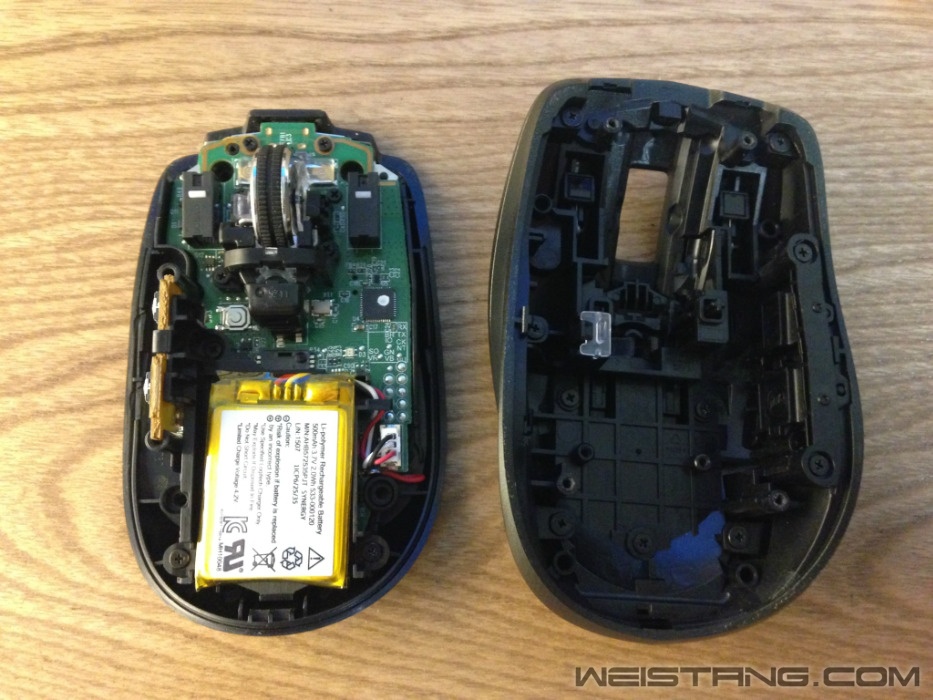

打开上壳。

摘掉电池仓，固定电池仓有三颗螺丝，还有一个电池连接主板的插头。

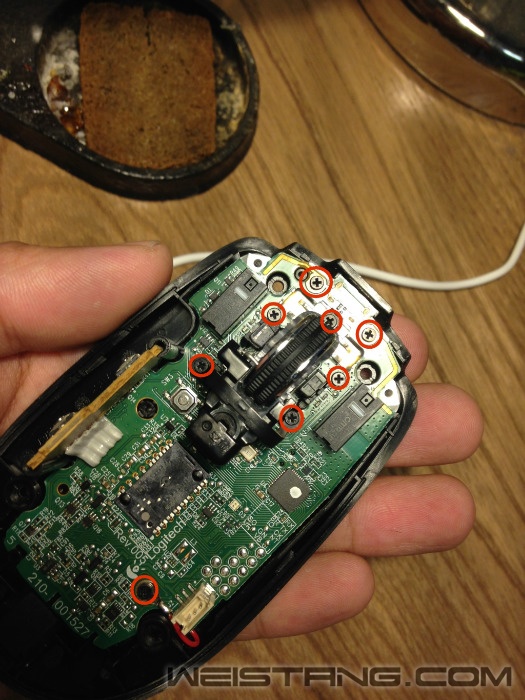

最后摘掉图中标记的8颗螺丝，主板就能彻底拆下来了。

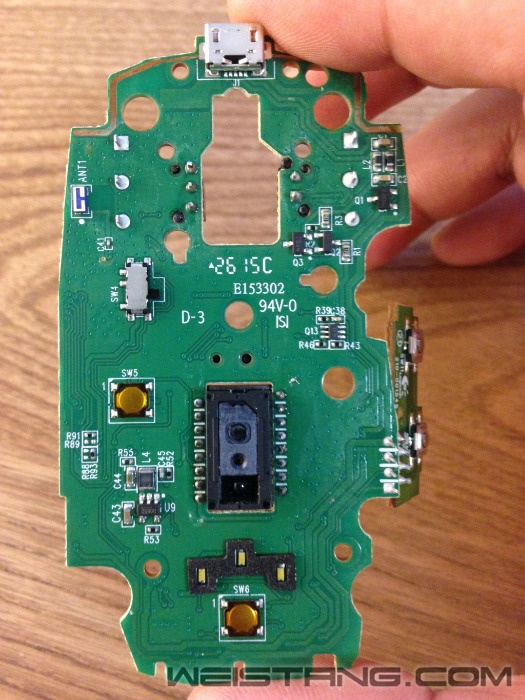

主板背面特写。

最后送上飞线图，A点和C点接地所以可以互相飞线，B点飞E点，D点飞F点，这里E点和F点都是线路的穿孔点，这里需要用小刀刮掉PCB外层的绿漆才能飞线，因为点比较小所以飞起来会比较困难，手法不好的同学我也建议你们用导电银漆来做线路的维修。
