包装
在今年一月份的时候就有爆料酷冷今年的重量级Cherry MX RGB方案的键盘的两款型号，分别为104全尺寸的MasterKeys Pro L（以下简称MK Pro L）和87尺寸的MasterKeys Pro S（以下简称MK Pro S），除了MK Pro S更便于游戏玩家的尺寸之外，也会带来比MK Pro L更低廉的价格，当然某些对键位数量有一定要求的背光效果也会打些折扣。如果真的跟MK Pro L采用相同功能方案设计的话其等效表现也会是相当给力，大家应该看过上一篇酷冷至尊MK Pro L RGB键盘评测一文，我们对这款键盘的评价是非常高的，主要原因是那款键盘拥有整体优秀的做工同时基于cherry mx rgb轴下拥有出色的背光效果表现，也让这款键盘一跃成为目前RGB机械键盘中的效果最优的方案之一。87键的MK Pro S其实拥有同样很多的关注者，这款键盘我们也是第一时间收到，本文讲给大家详细地介绍一下这款产品整体细节以及内部结构设计。
酷冷至尊MasterKeys Pro S RGB键盘包装
包装
酷冷至尊MK Pro S其实就是MK Pro L的87版，包括键帽和灯光方案和主控都是相同的，两者也都是出自同一个代工厂，PCB做工没有任何差异。包装风格方面两者也是完全相同，包装正面醒目的红色S跟MK Pro L的红色L遥相呼应，特别是在包装背面还有这款键盘的结构爆炸图，并且官方描述中的“the brightest LEDs...... ”也能看出酷冷对此款键盘全新背光设计方案的自信。
包装特写 “S”这里代表小一尺寸的87键布局
参数表
很标准的87键布局，背光方案与MK Pro L完全相同，免驱下支持常亮、单点亮、涟漪、渐变、色谱、星芒以及自定义，因为采用了完全相同的主控和LED驱动方案，调节也是相同的，FN+F1、F2、F3可以实现729种颜色组合，当然配合驱动可以实现更多的颜色定义，关键是颜色设置很方便。宏定义和按键背光编程也与MK Pro L完全相同，但注意的是外壳结构跟MK Pro L有所区别，我们后面的拆解会给大家介绍的。
整体
附件一览
附件跟MK Pro L也是完全相同，说明书，钢丝拔键器和一条1.5米长的尼龙编织micro usb数据线，数据线有些短。
酷冷至尊MasterKeys Pro S键盘
整体
这外观是不是很像酷冷至尊烈焰枪极光87键盘，没错MK Pro S采用了烈焰枪极光87相同的外壳模具，但是PCB确实完全不同，这点让我想起了刚刚发布的iPhone SE。既然是相同模具，那么外壳材质处理也是与烈焰枪极光87相同的，比起MK Pro L的磨砂漆，MK Pro S则是硬类肤漆面，所以会比MK Pro L更容易留下指纹，但外观看起来质感同样细腻。
整体
整体
这外观如果提供普通win键的键帽替换的话，再保留传统的指示灯的话，估计还会赢得不少大F粉丝的关注。键盘侧面同样继承了烈焰枪极光的设计风格，既然采用跟上一代87背光相同的方案，我想未来的价格按照酷冷至尊一贯的策略应该会比较给力，不知道某节日促销的时候699是否有戏！
整体
整体
这款87外壳模具方案对于酷冷至尊来说相当经典了，采用Topre方案的TKL紫星也是这套外壳方案，实际也是拥有非常好的外壳结构强度，除了上壳容易留下指纹外，外壳其余部分还是很不错的。我拿到的这款是cherry mx rgb红轴版本，未来据说还会推出更多轴体方案的版本。
整体
整体
背面
底壳采用了磨砂化处理，外壳一共用了四颗螺丝外加双边卡扣固定，没有MK Pro L底部特色的coolermaster凹雕logo有点遗憾。MK Pro S和L这产品思路真的像iPhone SE和iPhone 6s的关系。
细节

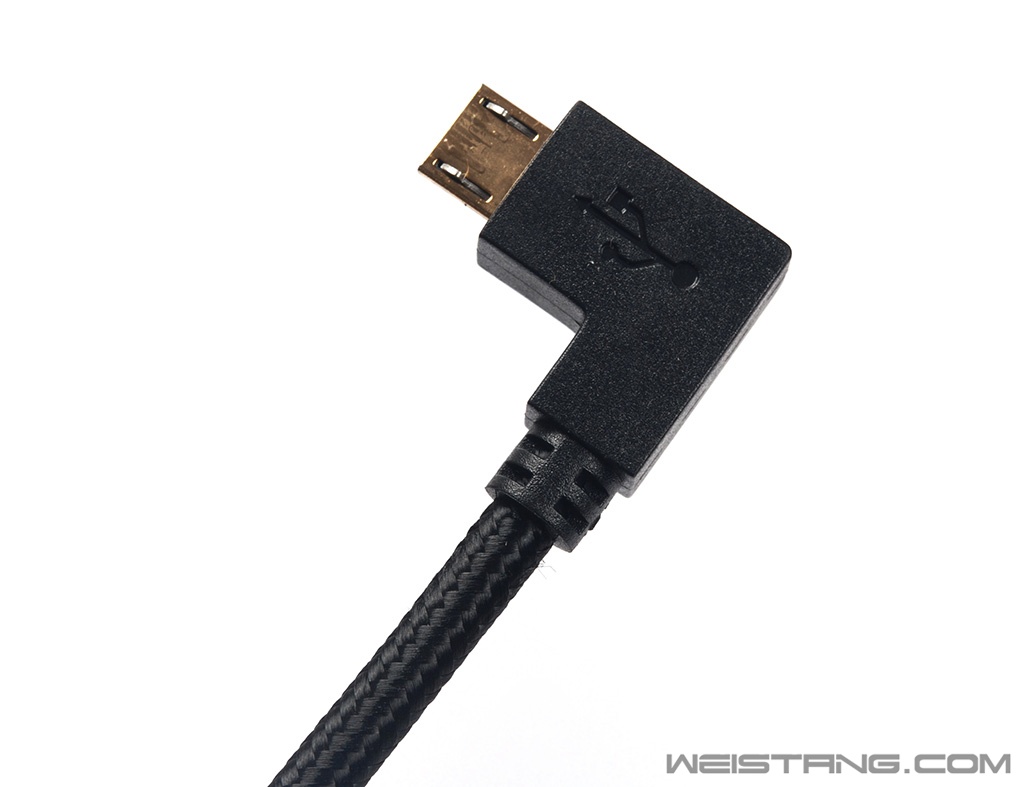

90度折弯micro usb插头特写

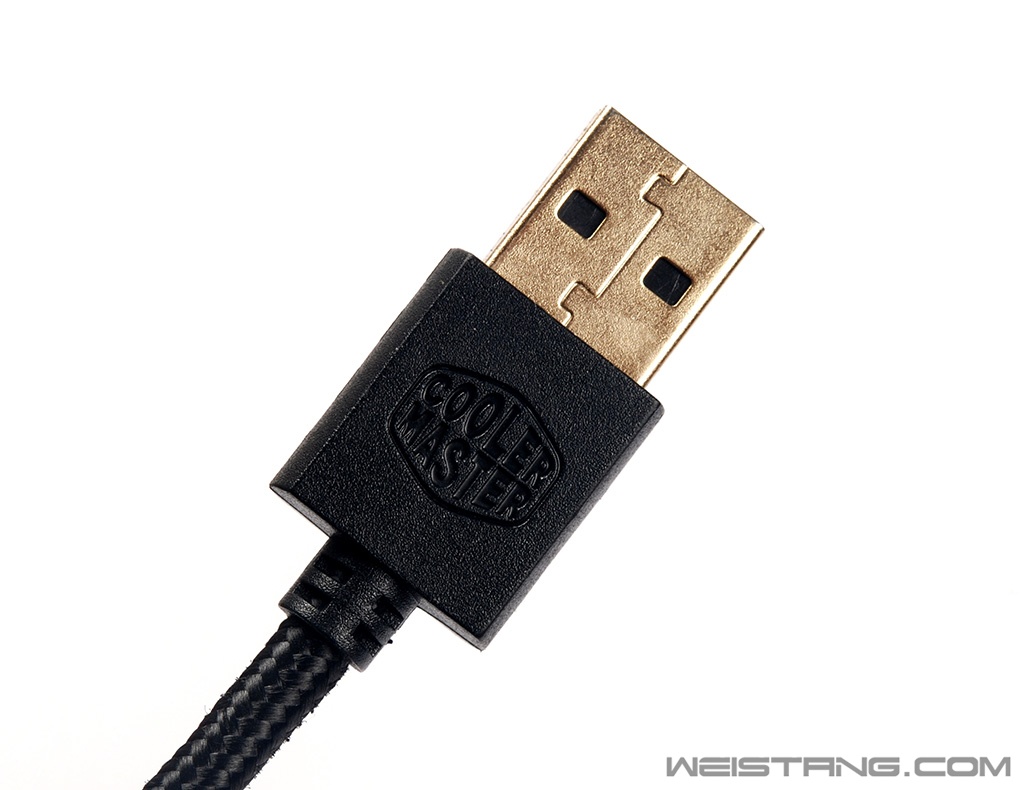

小头的镀金usb插头特写

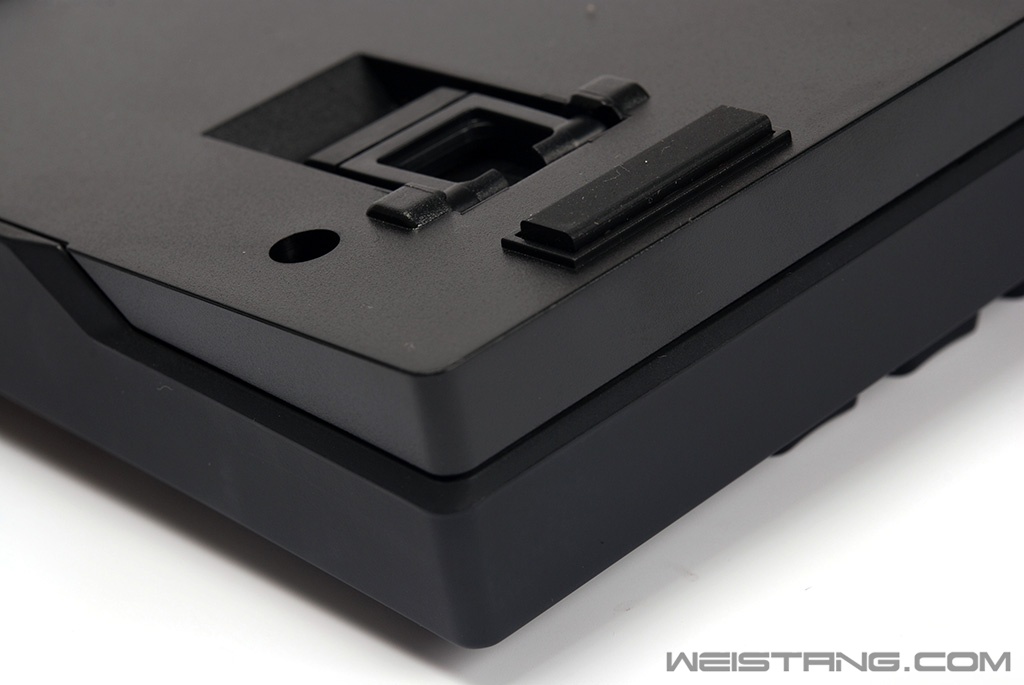

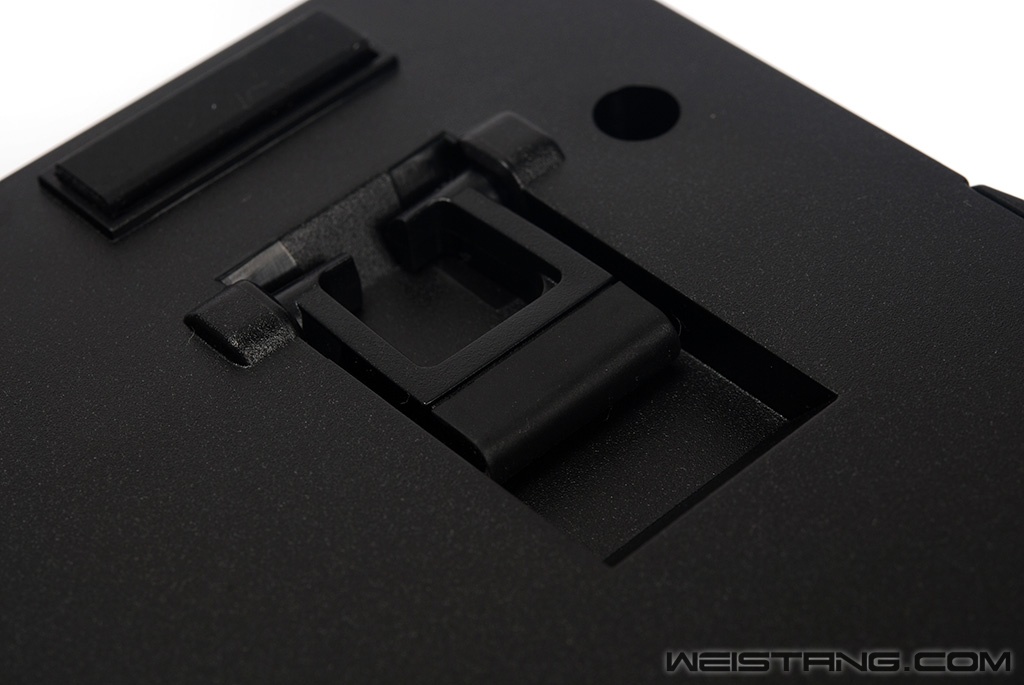

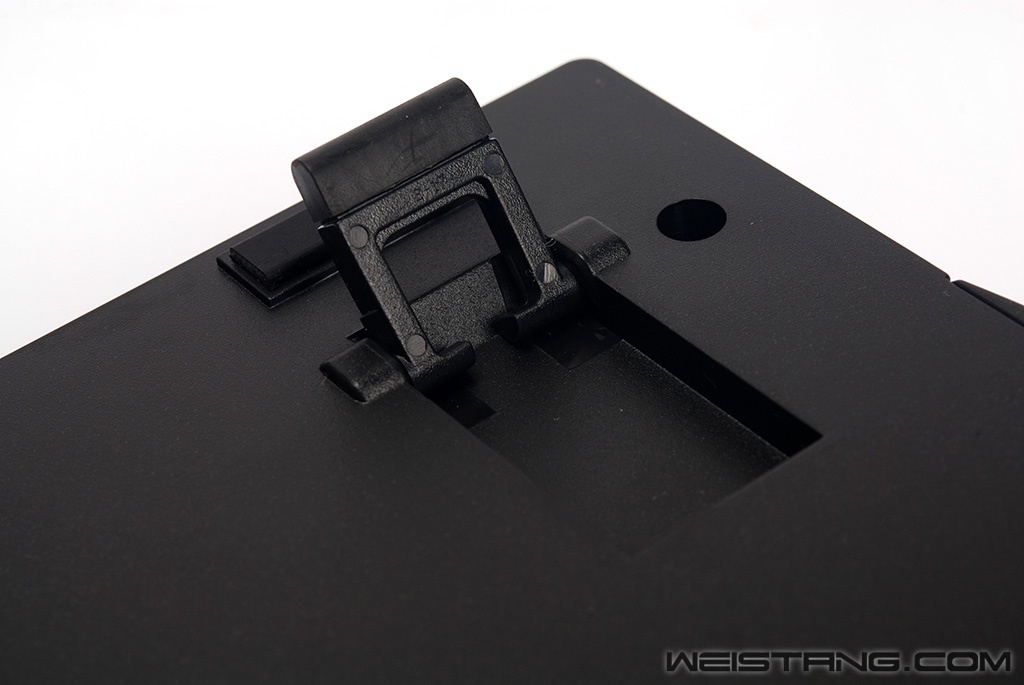

支脚特写
左右支脚开合有点阻尼的差异 希望是个体情况

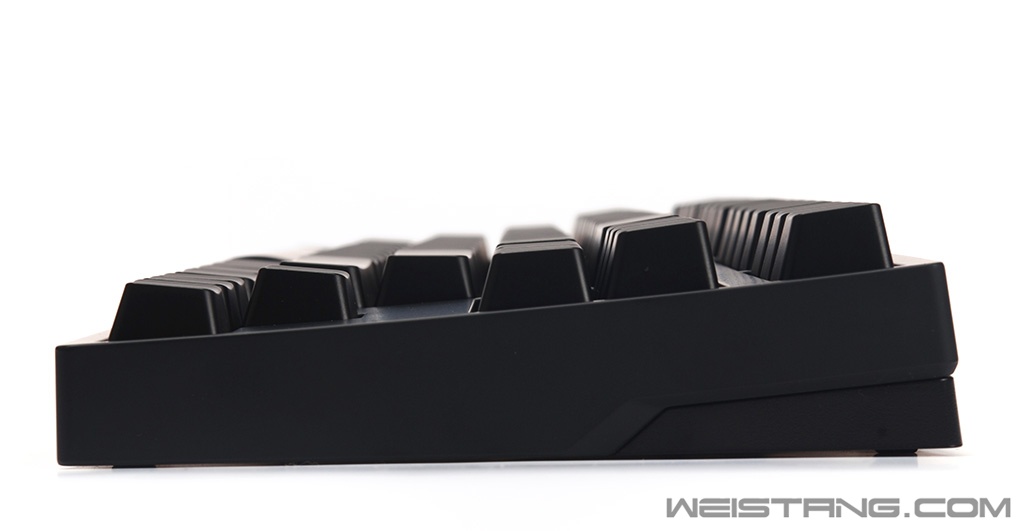

侧面特写

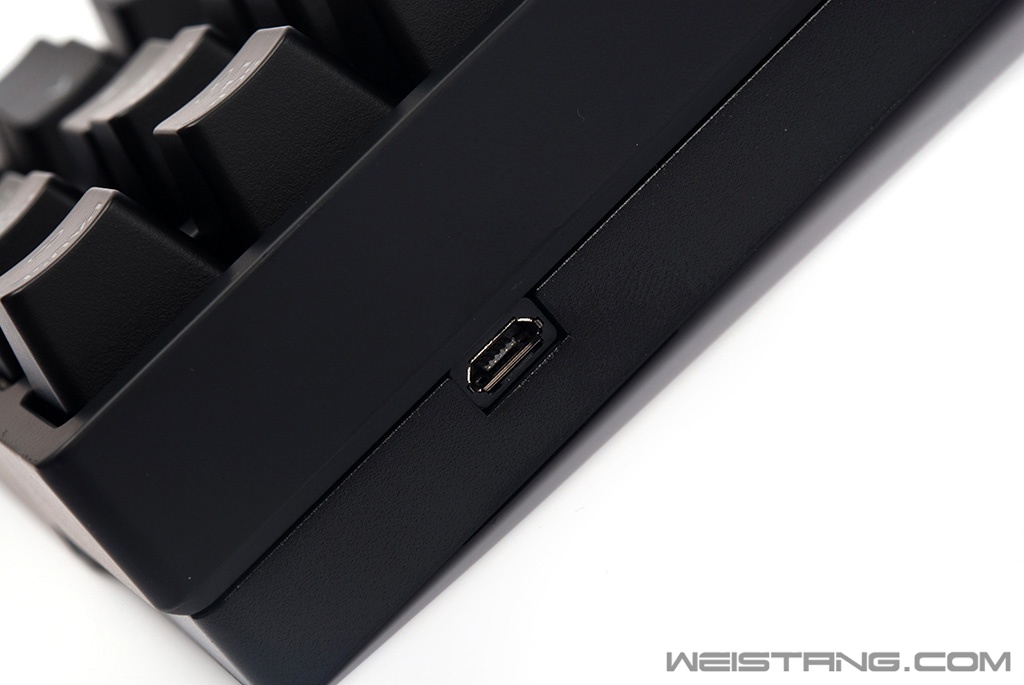

Micro USB 特写

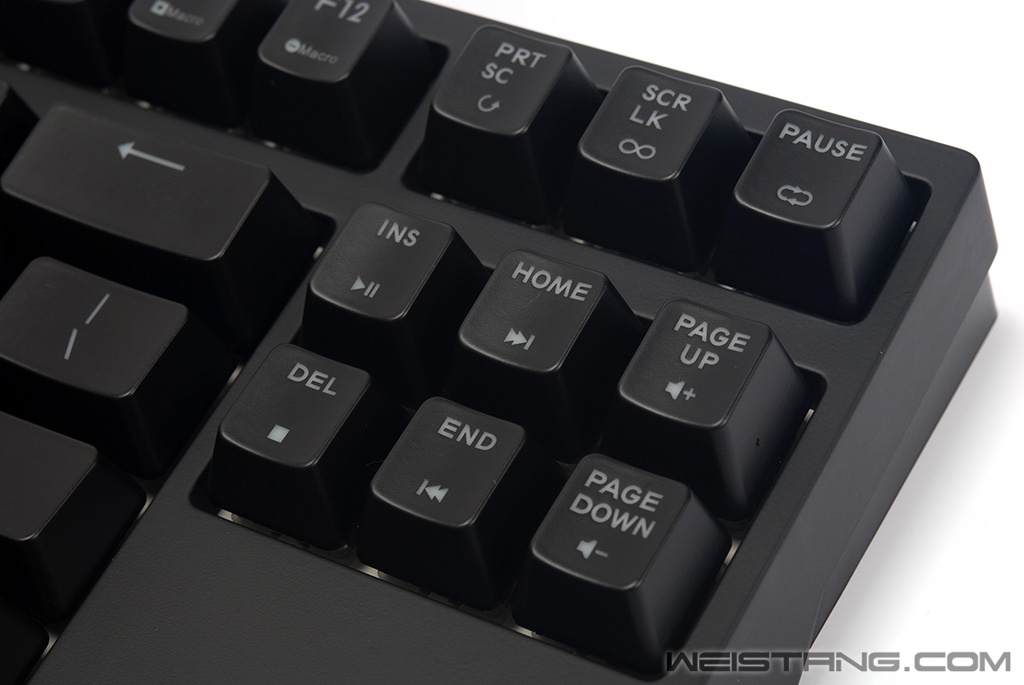

多媒体键层特写

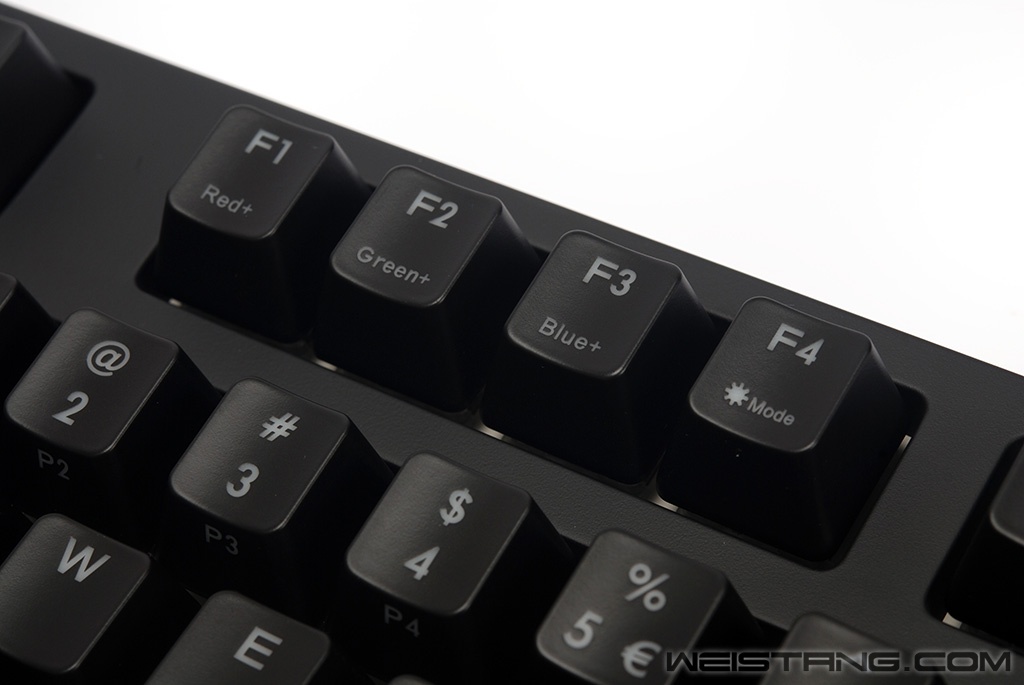

FN+F4是免驱模式下的背光模式切换组合键

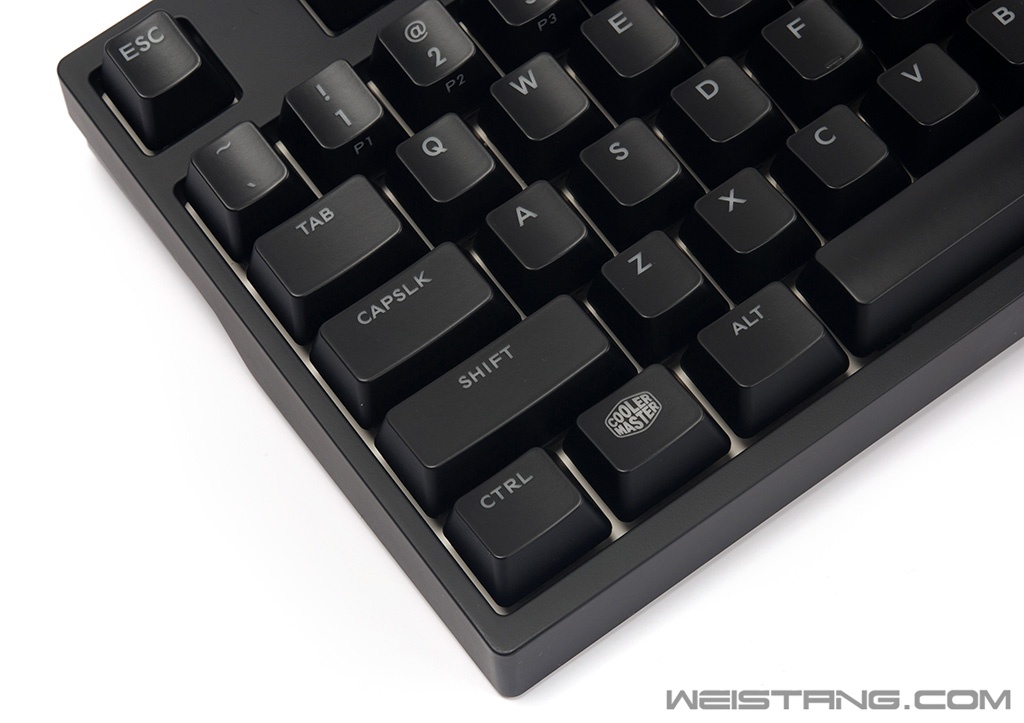

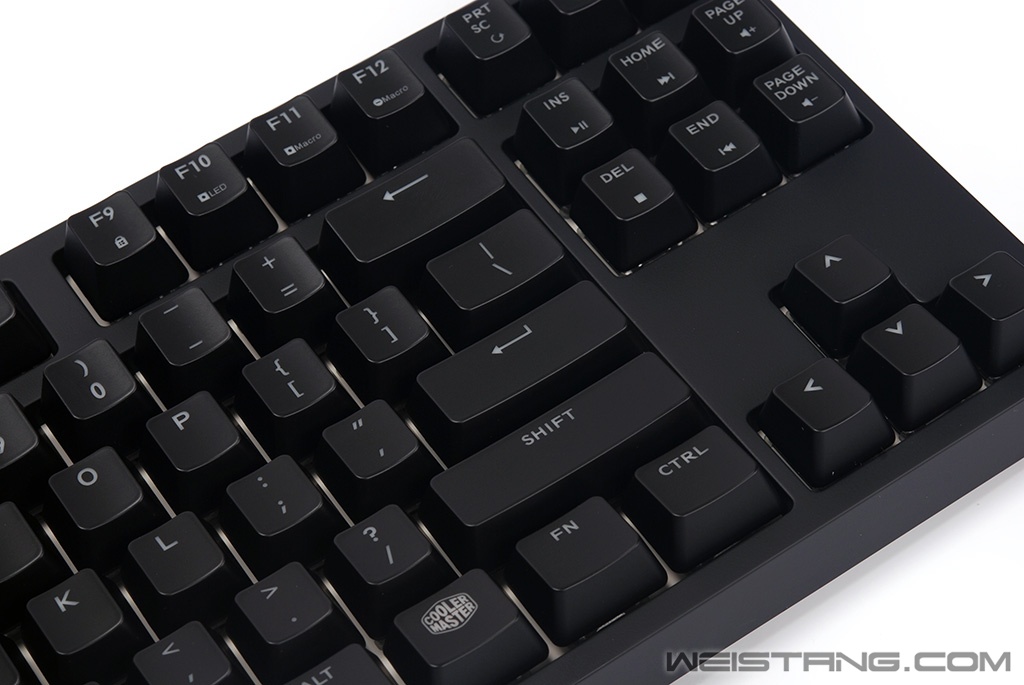

特写
特写

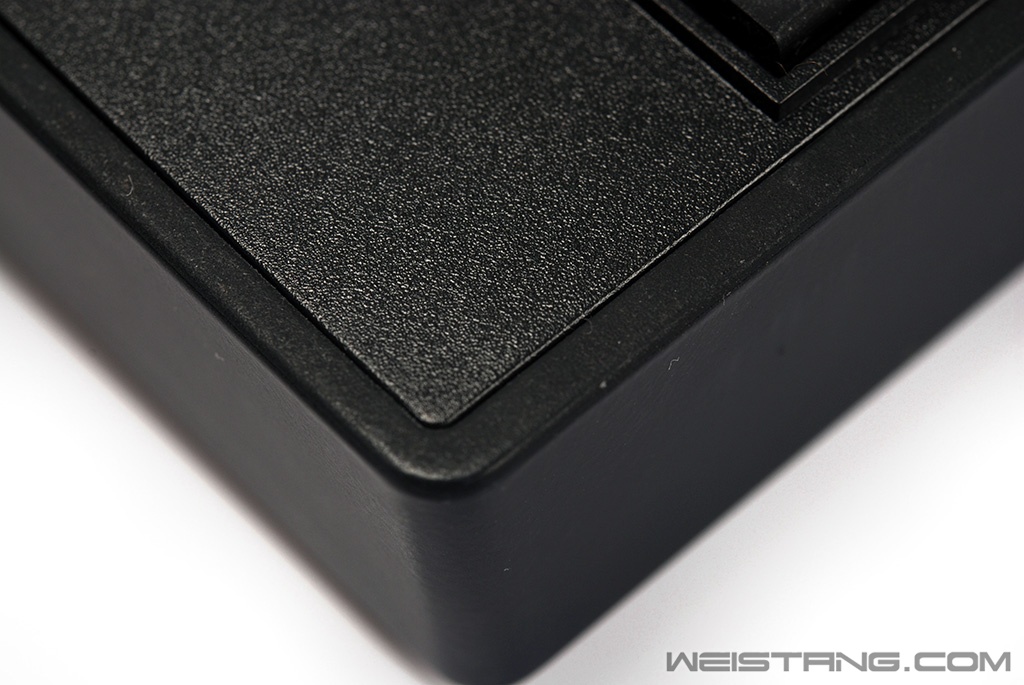

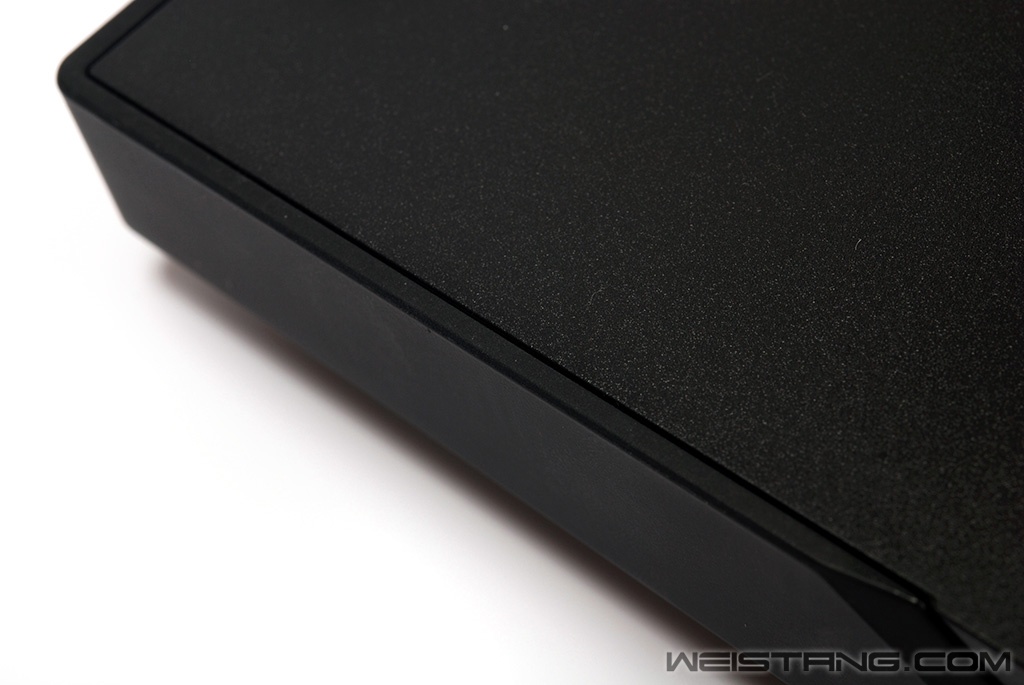

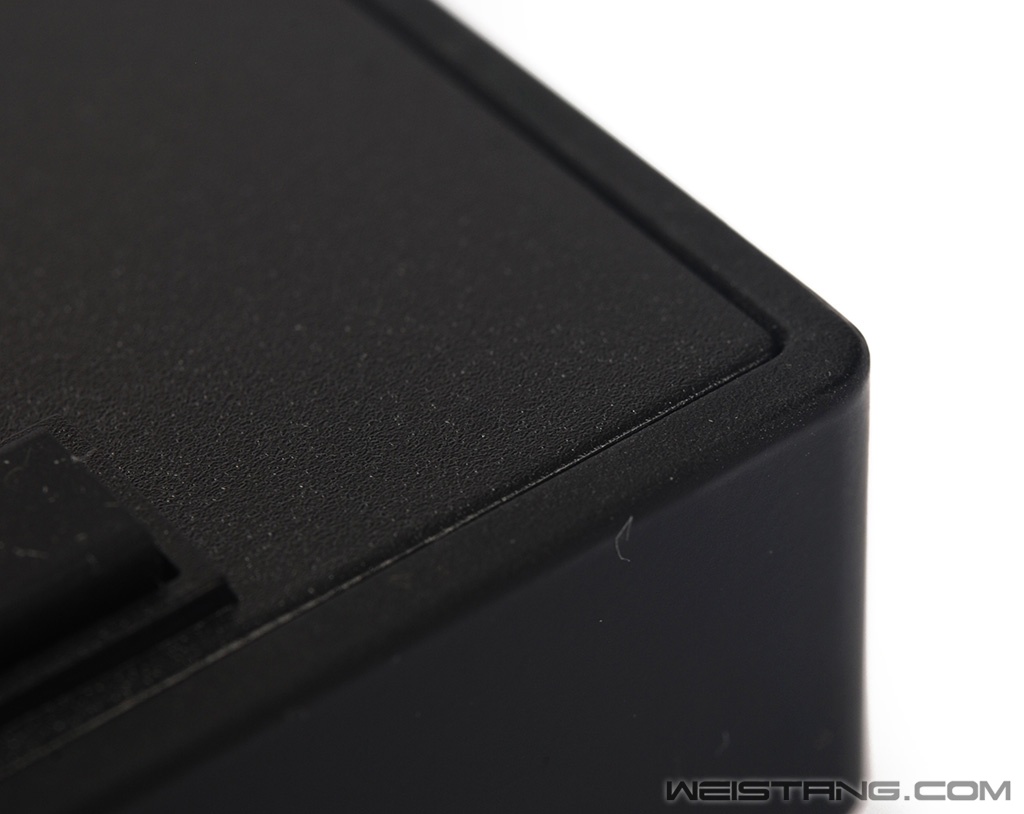

边缘特写
上下壳接缝特写
上下壳采用螺丝和卡扣设计，尽管是上下双边卡扣，但模具精度和外壳厚度还是非常优秀的，上下壳边缘缝隙处理的也很好，
上下壳接缝特写
上下壳接缝特写
键帽
轴体特写
空格键位特写
cherry mx rgb红轴特写
cherry mx rgb红轴特写
钢板采用了细腻的磨砂白金属烤漆 很细腻 同时反光效果优秀
键帽特写
键帽特写
键帽特写
ABS键帽有UV涂层，跟包括海盗船K70等键帽方案涂层处理手感差不多，不过刻字还是很细腻，跟MK Pro L完全相同的键帽。
对比
建议酷冷提供标准的windows透光键帽作为替换，这简约的外观配合简洁的87布局再加上一只腕托的话风格大爱！
搭配 36cm×8cm×2cm 腕托
搭配 36cm×8cm×2cm 腕托
搭配 36cm×8cm×2cm 腕托
对比PFU HHKB Pro 2
对比PFU HHKB Pro 2
对比PFU HHKB Pro 2
对比合金版DIYer60
拆解
MK Pro S拆解很简单，拧下底壳的四颗螺丝，注意铭牌贴纸中央内还有一颗螺丝，拧下后用刷卡的方式打开外壳边缘，注意建议从键盘顶部开始下手，耐心划开卡扣即可，侧板没有卡扣的。
拆壳
底边外壳卡扣部分
完全拆下外壳
而PCB以及钢板和外壳还有两颗螺丝固定。外壳厚度还是比较可观的，其中底壳算不上厚，但做工挺扎实。
外壳底部特写 能看到满满的加强筋
底壳底边厚度约为2.20mm
底壳顶边厚度约为2.1mm
顶壳边缘厚度约为2.17mm
钢板侧面特写
PCB
PCB
PCB方案跟MK Pro L相同，绿色的PCB能看到几乎所有的元件都在这一面，所以看起来MK Pro S的PCB元件密度要比MK Pro L高一些。
PCB 正面
PCB采用了对应每个cherry mx rgb轴透光位下方开槽的方式，为了增加轴体照透亮度同时也一定程度提升了售后的效率。更大的led可以固定在PCB之间，比起传统的米粒大小的贴片rgb led拥有更高的亮度，纯色模式下也降低了“色谱效应”，使得整体颜色效果表现更优秀。
PCB特写
HT32F1654 32bit ARM单片机 跟MK Pro L完全相同的主控
主控比起HT32F1655要缩水一个规格，但性能依然算是很优秀，32bit ARM Cortex-M3内核，72MHz主频，64KB片上Flash存储器，16KB片上SRAM。
台湾MBI公司的MBIA043GP LED驱动芯片
MBIA043GP是一颗支持全彩屏幕的驱动芯片，跟之前的MK Pro L的LED Drvier IC方案都是同一个品牌，但幸好有些差异，目前资料不详，但从实际表现情况来看，两者差异不大！
4Mb Flash存储IC
cherry mx rgb轴焊盘特写 焊点都非常整齐
PCB 特写
FR4线路板
实拍
配合驱动实现的灯光效果我们将会接下来跟大家分享，这里先看看免驱模式下的背光效果，其实整体效果跟MK Pro L完全相同的，当然按键布局有点差异，无论是按键发光亮度还是颜色表现等都是相同的。包括自定义背光灯效果都是非常方便的，这一点比ducky 2108S2 RGB 还要简单一些。最看中的亮度也没话说，上一篇评测中说过了，亮度跟Razer黑寡妇蜘蛛幻彩是同一水平。
总结
基于cherry mx rgb轴拥有同类产品中最优秀的亮度和色彩表现，PCB做工跟MK Pro L是同一级别，但整体主控方案比极光100C缩了一个规格，但目前看这套方案仍有潜力可挖掘，包括后续编程环境也有开放，所以说这一代的酷冷RGB键盘可玩性还是很不错的。外壳方面采用了跟当年经典的烈焰枪极光和TKL紫星相同的外壳，外壳强度很不错，上壳硬质类肤漆看上去很有质感但是容易留下指纹，这是跟MK Pro L有差异的地方，但也希望这套经典的方案能让MK Pro S未来拥有一个亲民的价格，一直在说酷冷至尊做产品很聪明，在这次的MasterKeys Pro S RGB键盘上面表现的同样如此，经典简约的外观拥有很可靠的结构，PCB开孔内嵌式的大颗RGB led让cherry mx rgb轴实现了更高的亮度表现，104之后的87对于高端RGB机械键盘市场上无疑又是一个冲击，重点针对的就是K65 RGB！
酷冷至尊MasterKeys Pro S RGB机械键盘
优点：
1、整体做工优秀；
2、目前基于cherry mx rgb方案最优秀的背光效果；
3、免驱下调光方便；
不足：
1、附赠的micro usb线材较短；
2、上壳容易留下指纹；
|
