[评测] 【外设堂—评测室】Orico 3588US3 3.5寸外置硬盘盒评测(+5节操)

  [复制链接]
发表于 2016-4-12 13:07 | 显示全部楼层 |阅读模式
包装

  3.5寸硬盘现在被越来越多的朋友用作外置存储了,除了NAS和外置阵列盒这类投入相对成本较高的设备外,USB 3.0的3.5寸硬盘盒需求也是蛮多的,特别是简单对单盘数据导入和导出的时候就要比NAS等硬盘箱方便不少,携带相对也比较容易方便。今天给大家介绍的这款是售价相对比较亲民的一款外置USB 3.0接口的3.5寸硬盘盒——Orico 3588US3,目前天猫价格为75元,百元以内的扩展硬盘盒相对来说还是比较容易被接受的,而我们同样关注的是硬盘盒的设计和内部方案,本文也是要跟大家分享一下这款硬盘盒的内部设计和性能表现情况,开篇不多说了,咱们进入正题!

Orico 3588US3 USB 3.0 3.5寸硬盘盒 包装


包装

  黑白的嵌套式包装风格跟之前的Orico硬盘盒产品变化不大,而明显能看出跟Orico在售的2.5寸硬盘盒的包装大了一圈,另外就是相比老款产品在附件也有调整。

参数表

  Orico 3588US3支持3.5寸和2.5寸HDD和SSD,其中材料方面这款硬盘盒采用的是ABS耐高温塑料和钢板上壳,颜色也只有一款黑色型号。硬盘盒的接口为USB 3.0方口,也就是我们说的B口,接口很稳定牢固。


整体

  附件包括硬盘盒主体,一条AB USB 3.0接口的数据线,数据线长度约为1米,还有一个独立的电源适配器,说明书,质保卡,合格证都很全。

附件一览

Orico 3588US3 3.5寸 硬盘盒

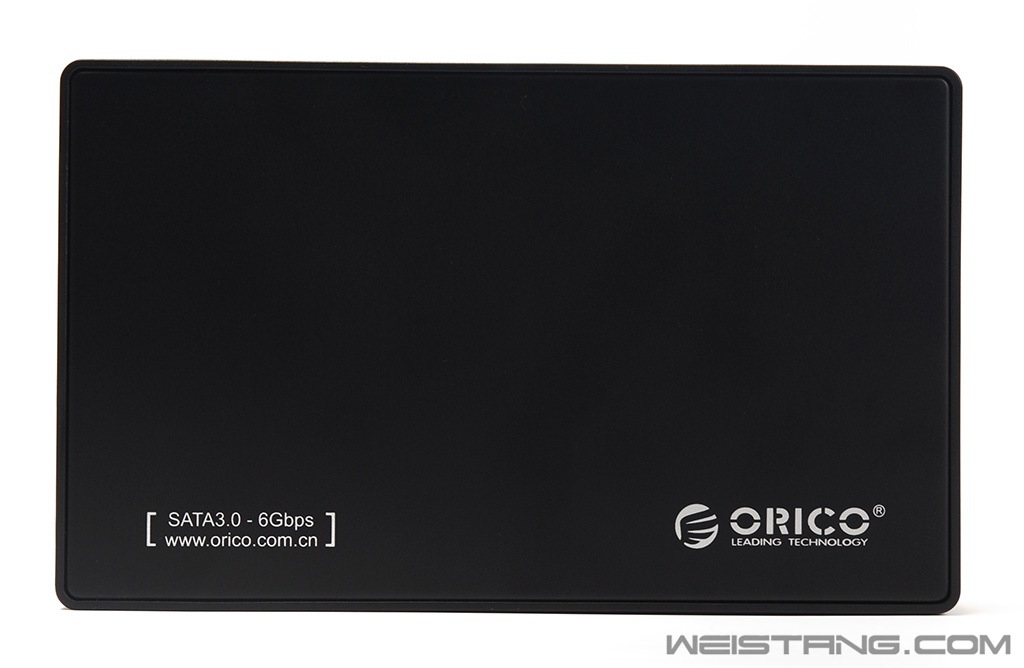

  硬盘盒正面外壳采用的是钢板材质,表面的黑色磨砂漆面比之前明显更有质感,这一点也能看出Orico入门级存储方案的进步,其余外壳部分为高强度ABS塑料,颜色质感方面跟正面的金属部分并没有明显的差异,这只硬盘盒一只手抓起来问题也不大。

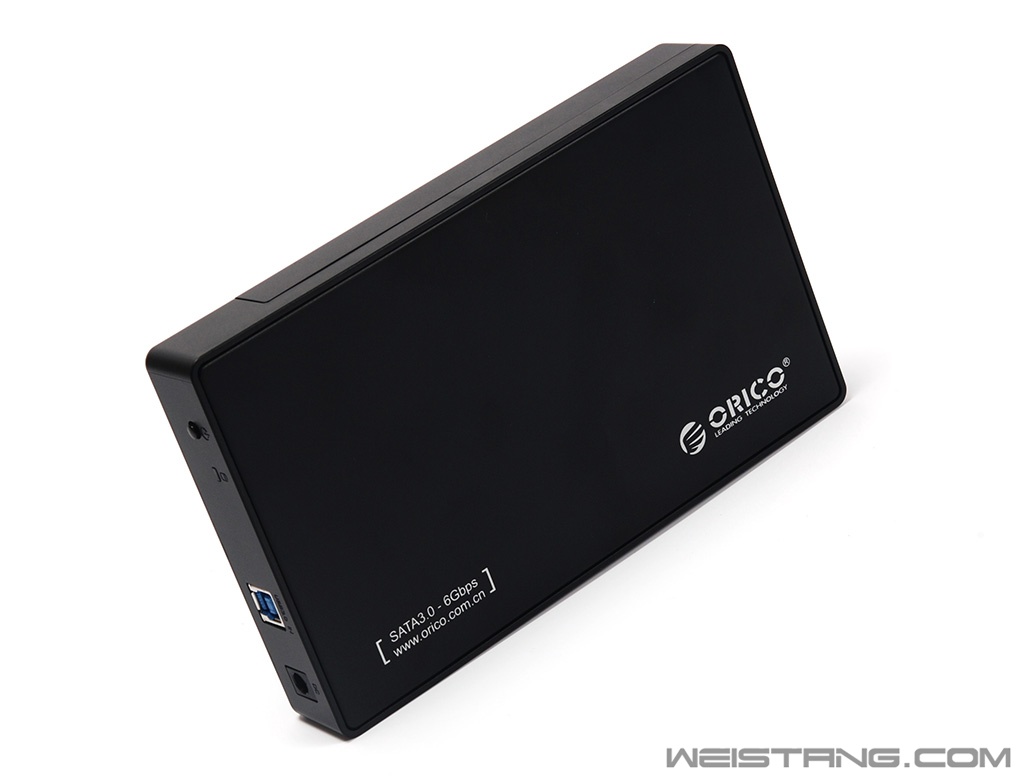

整体

整体

  需要注意的是这款硬盘盒是下滑盖设计,硬盘需要将硬盘盒反过来安装,平时使用的时候硬盘在盒子内部是反装的,好在内部还送了一个加厚的减震含棉,对于许多单碟的3.5寸HDD固定相对能起到一定的缓冲的作用,但这里还是建议各位有条件的在滑盖内部在多增加几组附赠的加厚减震海绵更好一些。

整体

整体

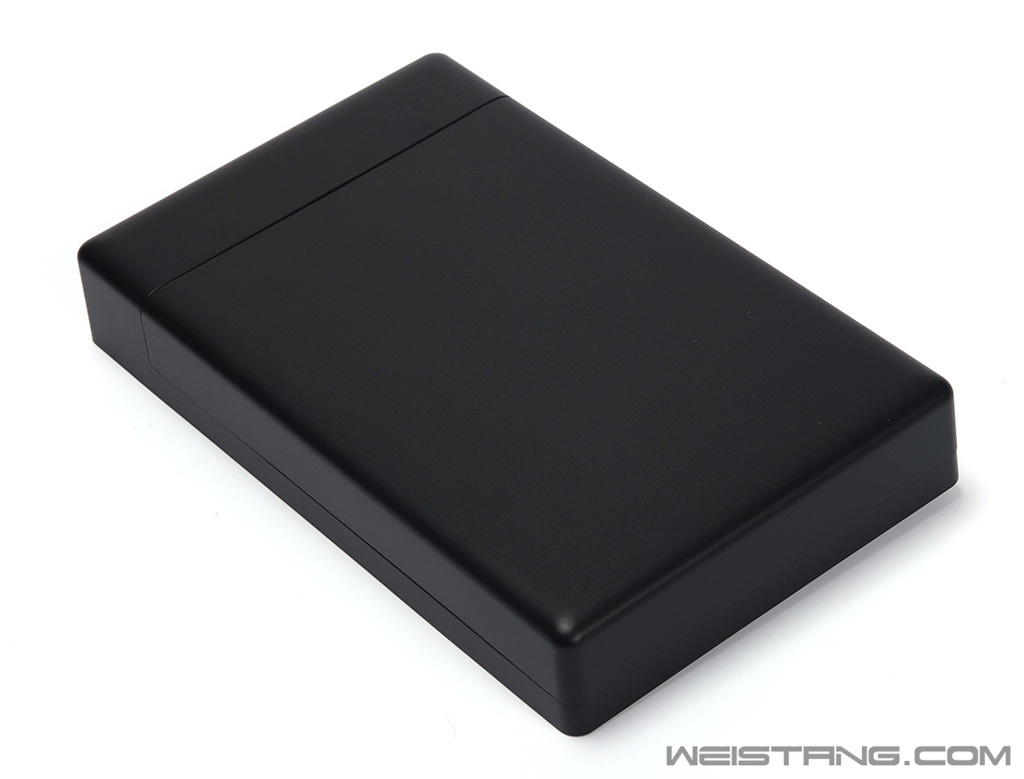

  塑料部分也是采用磨砂处理,背面我们发现并没有橡胶垫脚,震动较大的硬盘可能会引起一定盒子和桌面共振,建议用户使用的时候在硬盘盒背面贴上一些胶皮垫脚。

对比6s

对比希捷Wireless Plus睿星移动硬盘

细节

USB 3.0接口特写

12V2.5A的电源适配器 在配合内部高效率的PWM供电IC 供电绝对不成问题

侧面接口特写

  侧面包括12V输入接口,USB 3.0 B口,硬盘工作指示灯,硬盘盒电源开关,这里电源指示灯开关设计在这个位置可能平时用的时候不便于观察,因为可能这个接口的一面是背对着使用者的。

金属上壳与塑料底壳边缘特写

金属上壳与塑料底壳边缘特写

       金属上壳和塑料边框的缝隙应该说刚好,不算很小也不算大,整体缝隙比较均匀,全钢的顶壳强度还是不错的。


金属外壳漆面特写 哑光漆很均匀

希捷ST1000DM003硬盘


希捷ST1000DM003硬盘

  希捷ST1000DM003是一款单碟1T的硬盘,比现在的3T或者6T的硬盘要明显薄不少,这个时候安装就需要稍稍加厚的减震海绵贴。


特写

对比3.5寸希捷ST1000DM003硬盘

厚度对比


特写

  金属外壳内部有一层绝缘膜,防止硬盘PCB接触金属外壳而引起短路。


内部SATA接口

安装

特写

硬盘盒侧面滑道特写

特写

  硬盘盒的后盖是通过滑道固定安装的,模具精度不错,安装非常顺利,阻尼很低,滑道设计也挺扎实,长时间使用也不容易变形,通过后盖前部的卡扣固定。

特写


拆解


  下面我们来看看Orico 3588US3的内部结构设计,这里不建议大家拆解。

拆解

0.84mm的钢材质上壳厚度 比起五六百元机箱的侧板还要厚点


2.10mm的后壳厚度

  蓝色的PCB全贴片元件,PWM主控IC和稳压MOSFET元件都很完整,为硬盘提供了可靠的供电保障。


PCB特写

PCB特写

PCB特写

PCB特写

天津瑞发科的NS1066X SATA III to USB 3.0桥接IC

  这一次跟之前的Orico 入门级硬盘盒方案不同,桥接IC采用了天津瑞发科NS1066X的方案,比起之前的NS1066支持到了SATA III也就是SATA 6Gbps,HDD自然还是轻松应付,对于及时是SSD也能最大限度利用USB 3.0的带宽,这套主控的方案是读取速度比起写入速度来说比较均衡,之前的ASMedia可能是读取和写入落差较大。



天钰科技科技的FR9888开关供电IC

  采用了天钰科技的FR9888 PWM供电主控IC,内部整合了MOSFET,最大输出电流为3.5A,开关频率为340KHz,支持OVP以及OTP过温保护,SOP8封装。



Pm25LQ215 flash存储器 SPI总线接口 512KB容量


P沟道增强型Mosfet开关管


性能

  将CPU频率锁定在4.2GHz,其中SATA 3.0接口使用Z170 PCH原生方案,多测试取平均成绩。

硬件测试平台

HDT大行程读写平均速度

  HDT测试基本发挥出了这张希捷1T硬盘的性能,读写都在150MB/s左右,这也差不多就是同级别产品中单碟1T硬盘的较好速度表现了。

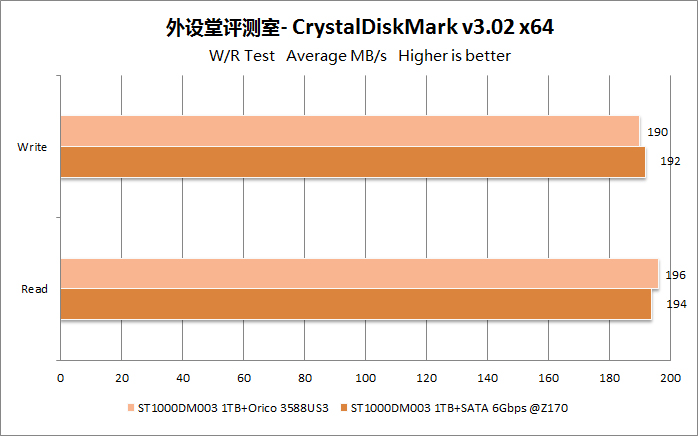

CDM 1000MB样本读写测试

  CDM测试速度通常要比HDT高不少,主要是因为测试行程短,硬盘磁头内外圈跨度小的缘故,这个性能也基本上是这张硬盘的最优速度表现了,读写均在190MB/s以上。

FC实际拷贝测试

  实际向硬盘盒内的希捷1T复制一个约为7.8GB的ISO文件时间不到1分钟,表现还是值得肯定的,而读取也在100MB/s以上,搭配主流容量的HDD的性价比还是蛮高的。

实拍

  跟前面说的一样读写指示灯是背对着使用者的,当然通电后如果是机械硬盘的话也能听到声音的变化,但如果可行还是建议用过导光条将指示灯引入到硬盘后部这个位置会更好。另外毕竟是3.5寸硬盘盒,所以尺寸对比一下手边的HHKB Pro 2键盘也是差距蛮大的!




















总结

  Orico 3588US3这款硬盘盒主要是针对3.5寸硬盘的用户,独立外置12V供电和强度较好的外壳结构在百元内价位中还是很具有竞争力的,而这一次特殊的是更新了全新的瑞发科NS1066X桥接方案可以支持到SATA 6Gb的接口,即使应对带宽更高的SSD进行持续读写也能发挥出USB 3.0接口的优势,好在价格相比之前的产品也没有变化。做工方面不能说精致,但比如全钢顶壳的亚光漆面明显较之前的方案更细腻均匀了,独立的电源开关也可以随时控制,不用担心大容量硬盘长时间通电引起发热等情况,综合来说75元这款产品对于简单需要单3.5寸硬盘桌面存储的用户来说还是很经济的。
Orico 3588US3 3.5寸外置硬盘盒


优点:


  1、瑞发科NS1066X方案支持SATA 6Gb桥接;

  2、USB 3.0 B型口接入牢固;

  3、性价比优秀;

不足:

  1、底壳没有防滑垫脚;
