雷蛇炼狱蝰蛇幻彩版飞线问题

youtiao918 · 发表于 2016-4-13 17:39

本帖最后由 youtiao918 于 2016-4-13 17:42 编辑

楼主小白一枚，抱着大胆的精神将还在保修范围内的雷蛇炼狱蝰蛇幻彩版鼠标拆了。

原因是左键连击，在更换微动的时候，不小心将焊盘焊脱落了。现在急求大神帮忙。
PS：雷蛇炼狱蝰蛇幻彩版这款鼠标的主板与蝰蛇和蝰蛇2013的主板都不同，飞线图不能用。

QQ截图20160413173250.jpg QQ截图20160413173316.jpg

第一张、第二张图分别是楼主的板子的正反面，第三张图是蝰蛇幻彩版主板的原图。第四、第五张分别是蝰蛇2013版飞线正反图。
从图中各位可以看到，雷蛇炼狱蝰蛇2013的板子和雷蛇炼狱蝰蛇幻彩版的板子有差距，所以飞线图不能共用。

下面求各位大神给小弟支支招，万分感谢！

youtiao918 · 发表于 2016-4-13 17:44

本帖最后由 youtiao918 于 2016-5-8 14:25 编辑

跪求版主大神飞线哥@W.L.Troy
›

Style阳 · 发表于 2016-4-14 01:20

路过顶一下

艾奥里亚 · 发表于 2016-4-14 11:27

你看一下胖鸟的蝰蛇幻彩评测有pcb照片，之前我问过他，如果我手里的蝰蛇幻彩被我折腾微动挂了怎么办，他说很好搞，第一个焊盘是接地挂了也没不影响，所以你看一下是不是第二个和第三个引脚的问题，我看图片第二个引脚前面是不是有个小焊点，好像是飞线点

妞妞的仔仔 · 发表于 2016-4-14 11:43

看一下脱落焊盘边缘的走线刮开飞线就行了

biù · 发表于 2016-4-14 17:05

蝰蛇幻彩这做工真不咋地我看外设堂官评照片pcb背面还有贴纸不知道是什么原因

liming · 发表于 2016-4-14 19:11

不懂来看看

kukao · 发表于 2016-4-14 20:24

最近正想买幻彩版，看来做工不咋地啊。。。

youtiao918 · 发表于 2016-4-14 23:34

吉泽明步发表于 2016-4-14 11:27
你看一下胖鸟的蝰蛇幻彩评测有pcb照片，之前我问过他，如果我手里的蝰蛇幻彩被我折腾微动挂了怎么办，他说 ...

我查了，网上没有幻彩版的飞线。可能是因为都在保期吧，哎。第三个点是固定的貌似。主要是二点，但是我找不到飞线落脚点啊。

youtiao918 · 发表于 2016-4-14 23:34

妞妞的仔仔发表于 2016-4-14 11:43
看一下脱落焊盘边缘的走线刮开飞线就行了

不敢轻易的刮啊

Style阳 · 发表于 2016-4-15 01:53

来看看

乖小乖 · 发表于 2016-4-15 08:57

围观下

rnbcnm · 发表于 2016-4-15 15:08

帮顶

心静则安 · 发表于 2016-4-15 16:40

飞不来的路过

newhand2010 · 发表于 2016-4-15 17:44

拆微动，测走线

灵隐 · 发表于 2016-4-18 12:50

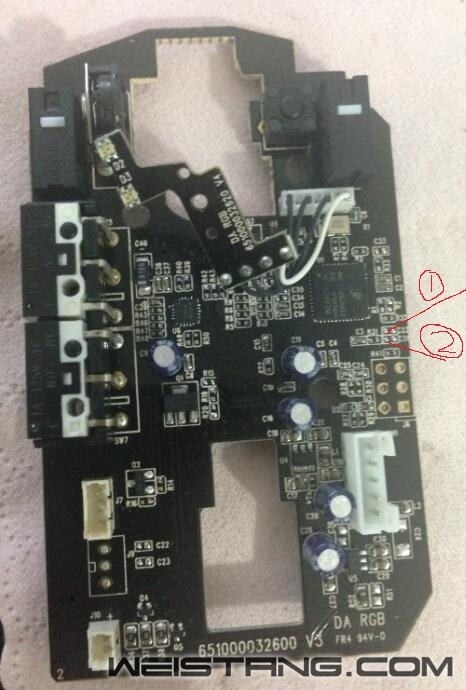

幻彩和2013的微动中间针脚的飞线，不嫌线长的话都可以这么飞线。1为右键的中间针脚，2为左键的中间针脚。

灵隐 · 发表于 2016-4-18 12:52

左右键第一针脚可以相互飞线

youtiao918 · 发表于 2016-4-26 22:24

灵隐发表于 2016-4-18 12:50
幻彩和2013的微动中间针脚的飞线，不嫌线长的话都可以这么飞线。1为右键的中间针脚，2为左键的中间针脚。

哥哥，幻彩版的跟13版的一样吗？
不敢轻易飞啊！
