包装
Razer近两年在数码外设方面新品真的是推出蛮多的，除了传统键鼠耳机等游戏外设外，包括针对网络游戏直播的解决方案产品也都推出，比如我们之前评测过的魔音海妖usb麦克风，还有今年一月份左右发布的Stargazer瞻星鱼桌面摄像头，其实这些产品都算是游戏外设了，但让我真没想到的产品应该算是今天为大家介绍的这款Razer RIPSAW锯齿鲶外置视频采集卡了，算上这款产品的话，razer针对游戏直播的产品算是可以组成一套了，如今几大热门的直播平台应该会有Razer铁粉的主播会关注这些产品的。其实视频采集卡不单纯是网络直播的时候可以用到，比如配合采集卡可以让我们在PC屏幕端上玩耍主机，这样延迟也会比网络串流低很多，再有就是某些影音扑捉设备也可以通过采集卡来在我们的PC上同步投射视频或者图像，比如喜欢制作视频节目的朋友可以一边录制一边实时看到当前采集的视频情况，同时还可以用更简单的方式来实现音源采集。
Razer RIPSAW 锯齿鲶 外置视频采集卡 包装
包装
标准Razer风格的黑绿包装，但在这样尺寸的包装用翻盖设计之前好像还没有几款产品这样，包装正面很简洁，准确说RIPSAW是游戏视频采集卡，包括主机和PC游戏在内的延迟和画质要求在民用视频采集领域算是比较高的，特别是延迟。
参数表
RIPSAW采用USB 3.0作为跟PC传输的接口，5Gbps的带宽应对1080P的视频源绝对没有带宽瓶颈的，目前市面某些热门的游戏采集卡也都是采用U3接口，同时视频输入支持标准的HDMI以及AV线，音频支持HDMI数字音频和我们很常用的AUX-IN，同时还支持MIC接口，这样视频和音频采集可以完全通过采集卡来管控。另外一点就是这类游戏采集卡对电脑配置要求也普遍较高，台式机的话推荐i5-4440的CPU起步，显卡是GTX660级别，内存8GB，这样的设备对于PC要求较高也是因为考虑到在做网络视频直播的时候PC端同时需要进行解码和编码，有些情况可能还需要在PC端运行其他直播视频元素的窗口，所以这么看这样的配置也倒是正常，笔记本的话没有个四核的i7恐怕会视频直播体验会受到影响。RIPSAW最大采集视频规格为1080P（60fps），最大码率为60mbps，当下主机游戏最高目前也就是这个水平了。忘记说了，Razer RIPSAW的官方建议售价约为1499元，跟同级别产品在一个价格范围内，不知道上市后是否价格会更优惠一些呢。
整体
开箱
内部附赠线材 后面会有介绍
附件一览
附件主要是线材居多，安装手册和Razer logo贴纸是不可少的，线材部分包括hdmi线一条、3.5mm接头的AUX-IN音频线一条、AV多芯线缆（针对PS3）以及我们熟悉的AV多投线缆，还有一条micro usb 3.0转A口USB 3.0的数据线。
micro usb 3.0转A口USB 3.0的数据线
HDMI线长接近1.5米
AV多头转接线
AUX-IN 音频线
Razer RIPSAW锯齿鲶 外置采集卡
整体
RIPSAW外观上是个很简约的盒子造型，有点像电视盒子，接口分居前后，整体外壳材质是塑料的，尺寸约为130mm×86mm×17mm，重量约为183g，对于有便携需求的笔记本用户来说携带是没问题的，采集卡是直接usb 3.0端口供电的，所以使用的时候要保证你电脑对应的USB 3.0接口供电充足！
整体
整体
外壳顶部有个类镜面化处理的Razer logo，遗憾的是这个logo不能发光，类似新曼巴鼠标那样的风格，四边是镜面化处理，外壳材质硬度很高。
整体
外置采集卡更多是被摆放在桌面某个不显眼的角落，但可能对于蛇粉来说这何尝不是一个桌面装（炫）饰（耀）的设备呢，但logo不亮多少会让蛇粉感觉很遗憾的。另外从这款RIPSAW外置采集卡的外观设计风格也能看出来，今年近几款产品Razer也都在走偏向简约的设计风格。
背面
做游戏外设起家的Razer对于桌面设备防滑处理的还是挺到位的，这大面积防滑贴脚实际效果也是很不错的。
尺寸对比
如果你对Razer这款外置采集卡的尺寸没有概念，那么这里两张对比照应该能让你感觉出它的尺寸了。你桌（兜）面（里）的空（银）间（子）够么？
对比ip6s
细节
背面接口 micro usb 3.0、AV接口、HDMI-IN和HDMI-OUT
RIPSAW接口还是很简单连接的，micro usb 3.0接入电脑对应的usb 3.0接口，主机或者视频拍摄设备的HDMI与RIPSAW的HDMI-IN连接，同时如果你的PC端不想用或者没有视频采集预览界面的话还可以用HDMI-OUT接入你的显示器来直接观看。

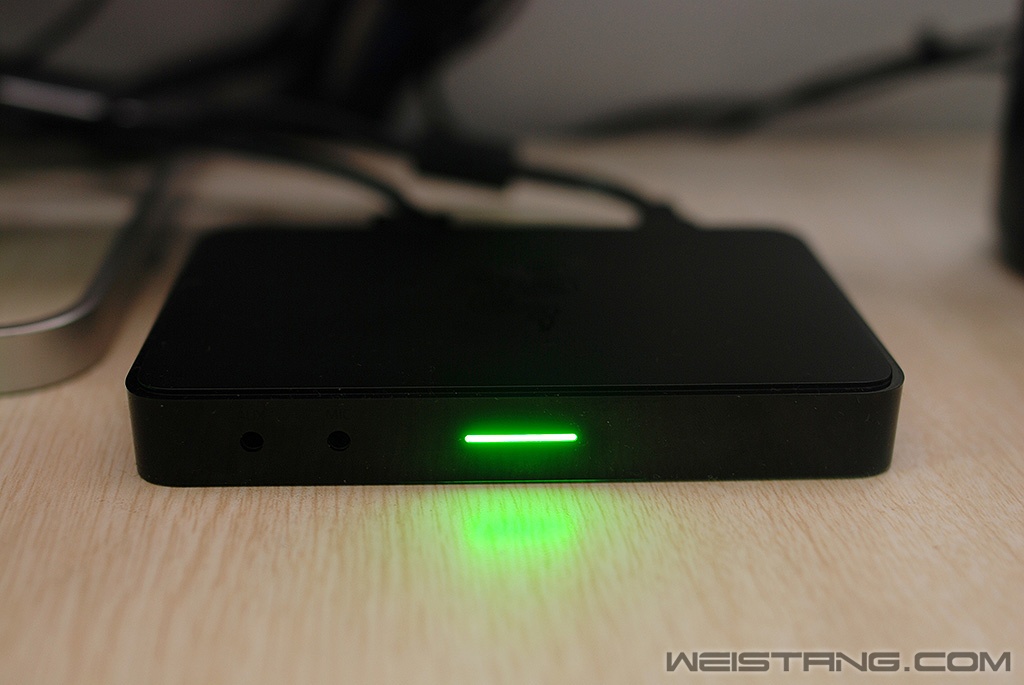

前部从左到右是AUX-IN接口、MIC接口和状态指示灯
比如你想在视频中直接混入音乐最简单的方法就是用附赠的AUX-IN音频线直接连你的手机或者音频播放设备即可，另外MIC接口也可以方便玩家录制自己要说的内容，指示灯有两种状态颜色，通电源没接USB的话是红色灯，待机和工作状态是绿色。

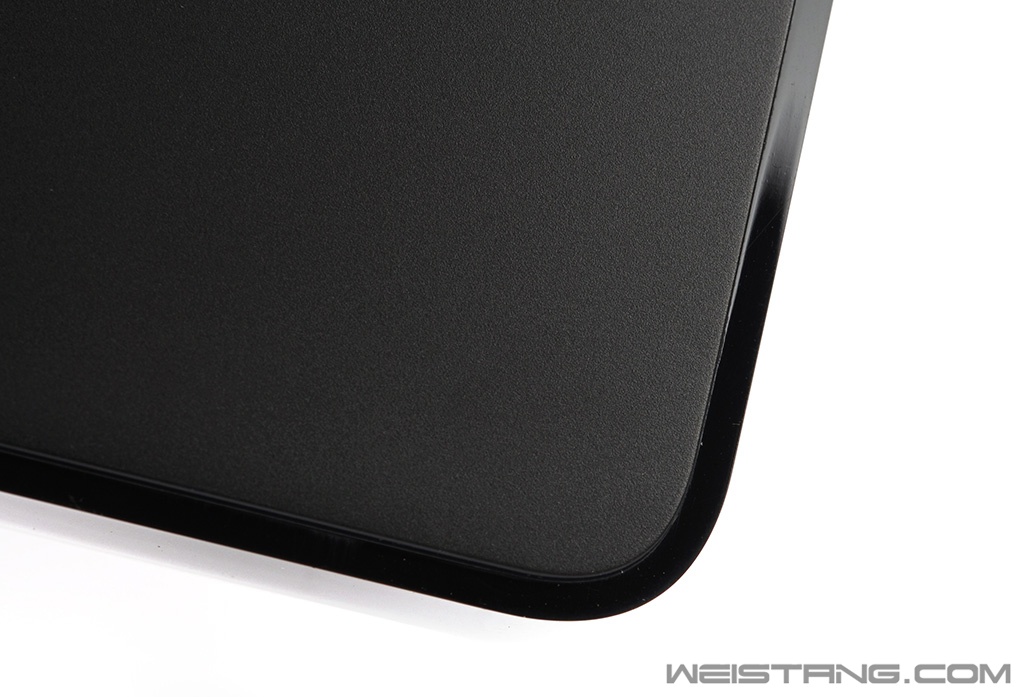

外壳表面是细面磨砂化处理 很细腻
侧边框是镜面处理的
特写
边缘特写
边缘特写
类镜面处理的logo特写
特写
跟烈焰神虫鼠标垫相同的防滑脚垫设计 另外RIPSAW的额定电流是5V600mA
防滑垫脚特写
平台
配置简单说一下，PC端的配置是i7 4790K@4.4GHz，ROG M7F Z97主板，TITAN X显卡，镁光DDR3L 8G×4 @2133，SSD是金士顿HyperX Predator 240GB，电源XFX XTS1000W白金，系统为windows 10企业版，驱动都为最新，视频源是我的一台PS4（难道还有第二台PS4！  ），目前PS4主机有很多堪称经典的1080P60fps规格的游戏资源。
特写
特写
特写
主机用采集卡在PC端游玩也是不错的方案，特别是当你只有一台显示器的时候，同时可能你还想跟某些群内的小伙伴分享你的游戏画面，这些情况都可以用，当然如果要在直播平台直播主机游戏的话那就必须要用到采集卡了。
教程
比起RIPSAW的硬件连接来说软件设置可能会稍稍麻烦一点，但仅仅是稍稍麻烦，下面我们来看一下如何来在PC端正确配置这款采集卡。首先PS4开机后将PS4的HDMI接入到RIPSAW的HDMI-IN，micro usb 3.0接入到你的PC端的USB 3.0接口，至此硬件连接完毕。然后你要在Razer官网对应位置下载下面这两款直播软件（当然直接按照名字百度也能找到对应的下载链接，记住要下最新版本的），其中第一个Open Broadcaster Software大家应该很熟悉了，很多直播平台的游戏主播也都在用这款软件，因为功能强大而且开源免费，所以用户群很多，另外一个XSplit国内也有用，但是国外主播们用的比较多，不过是收费的，但这个软件我们也必须要装，因为这个软件里包含了Razer RIPSAW的HDMI音频采集功能的驱动，不知道这么说是否准确，但如果你想让你的RIPSAW能采集到声音那么就必须要安装这个软件，你可以不用，但必须要装。
目前需要安装的两个软件 先安装第二个XS 再装OBS
OBS尽量运行32bit的，不要用64bit的，其实默认运行就是32bit的，所以大家也不用去文件夹中特意去运行64bit版本，为什么这么做，因为我在测试中遇到了因为64bit OBS与RIPSAW兼容问题而导致的两次蓝屏。

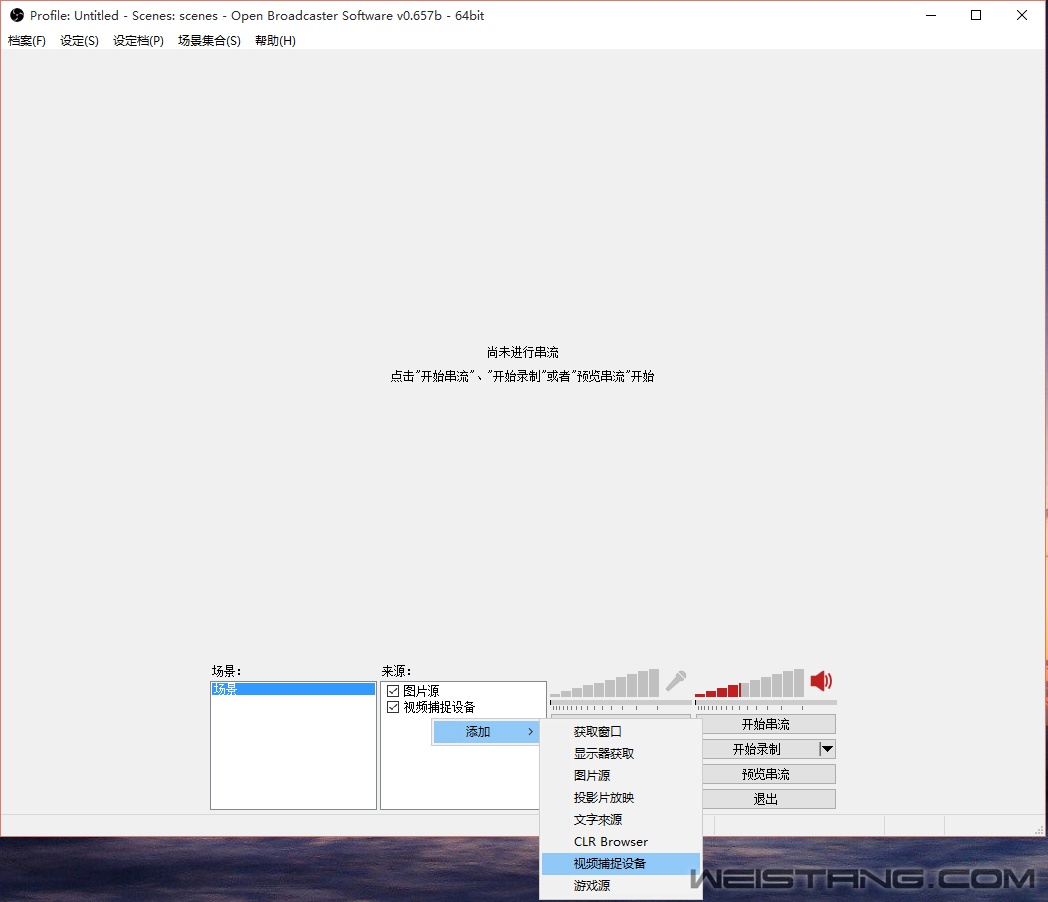

第一步：运行OBS 然后在来源一栏右键新建视频扑捉设备
第二步：双击刚才建立的视频扑捉设备 进入到设置界面
在设备一栏中选择Razer Ripsaw Game Capture Card这个选项，左半部分不用动，右边音频输入设备不用选择XS，选择默认的使用音频设备即可，如果你不想让你的电脑听到声音声音那么就选择只输出到媒体流，反之选择输出音频到桌面。
第三步：双击顶部的设置，根据你的音频情况选择音源输入
如果你的RIPSAW不接什么AUX-IN或者MIC的话，那就直接选择第一个HDMI数字音频，如果你又接入了AUX-IN的话就要选择下面的HDMI+AUX了，此时你可以用比如iphone来播放你的BGM。
第四步：保存前面的内容后 点击OBS底部的设定 先设置视频直播的编码
如果你的CPU足够牛逼，同时你还想要很好的画质，那么就选择x264编码，这也就是传说中的软编码，最大比特率根据你的网络情况来选择，如果跟我一样是比较坑的联通20M光纤（上传约500KB/s）的话，在DOUYU平台基本最大比特率不能超过3000kb/s，不过在直播中多数用户观看画面还是可以接受的，当然如果要更细腻的话就看你的网速上传如何了！
第五步：设置音频输出
这个不要跟前面RIPSAW的音频设置弄混，这个是设置直播软件的音频设备，也就是你PC端接入的设备，比如我现在用的音频播放设备就是显示器自带的喇叭，麦克风如果接入到PC端的话也要在这个界面设置。
第六步：输出影响设置
这个如果你是PS4的话直接设置1920×1080就可以了，但如果你采集的设备支持4K分辨率的话，那么追求采集画质的话可以设置对应的分辨率，包括压缩后的分辨率，但压缩的分辨率设置也要根据你的网络上传情况来选择，保守一些就720P。
一切OK之后就可以点预览或者直接开始串流到你的直播间
到这里Razer RIPSAW的直播设置就搞定了，具体直播间的设置这里就不介绍了，不同直播平台有点差异。
评测

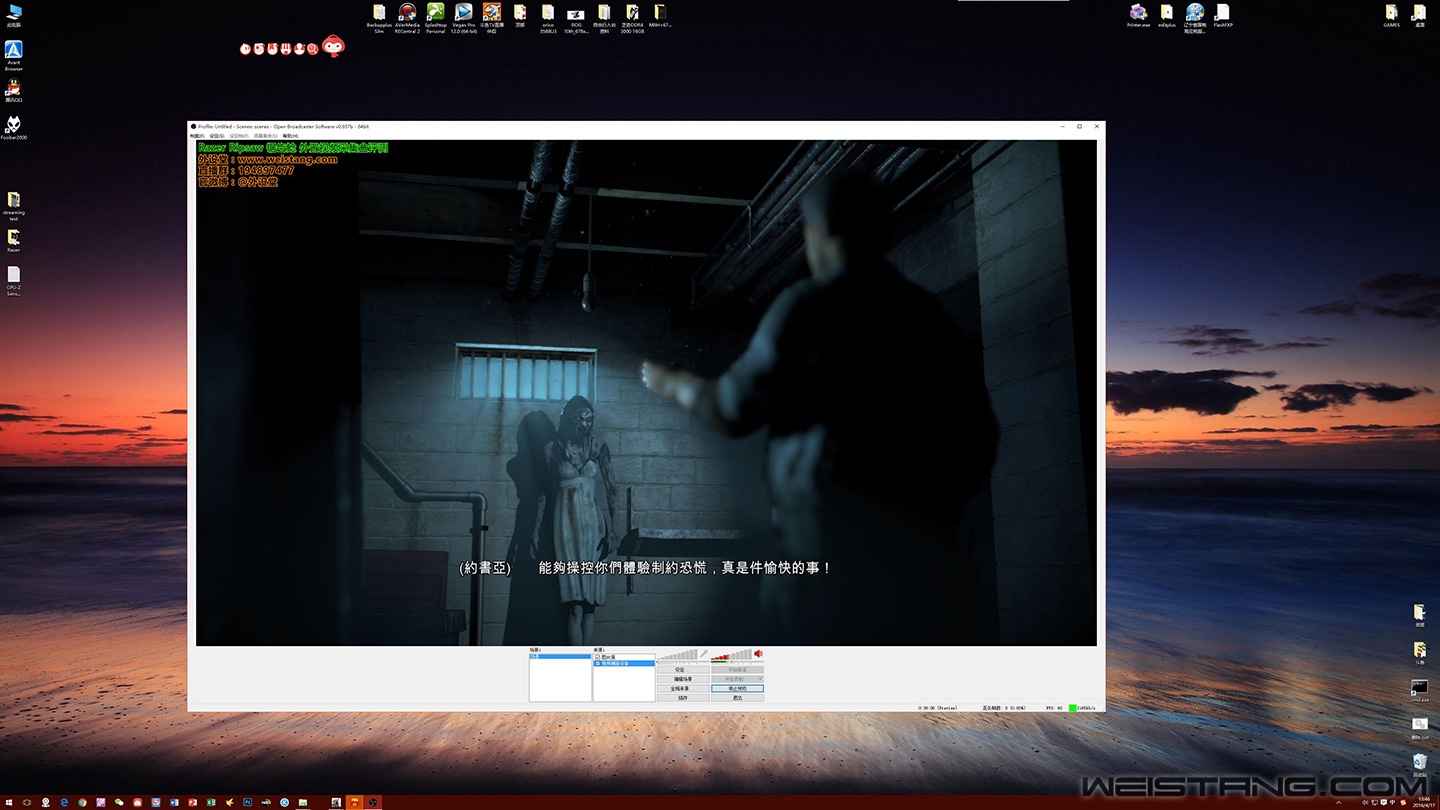

下图是用OBS预览PS4采集到PC的视频串流预览，如果你不直播的话可以直接用预览串流玩，这里是窗口化，你也可以直接全屏，窗口化调节还是很方便的。而且画质和延迟的控制也是相当不错，下面大家先来看一段直播串流后的视频，因为上传到优酷重编码，所以帧速率降到了30fps，稍后会提供1080p60fps的源文件供大家下载。
PS4游戏采集后串流视频
特写
特写
特写
特写
用OBS内录到mp4文件后能看到帧速率也是1080p60fps
《暗黑破坏神3：夺魂之镰》画面截图对比
《暗黑破坏神3：夺魂之镰》画面截图对比
《暗黑破坏神3：夺魂之镰》画面截图对比
《直到黎明》画面截图对比
《驾驶俱乐部》画面截图对比
经过RIPSAW采集编码后输出直接输出后画质还是很不错的，至少跟PS4渲染后原图对比差别不明显，但是细微的差距肯定还是有的，但这样的表现已经足够优秀了。截图本身会有一点的画面损失，所以这里的对比图片仅作参考！
直播中的CPU占用率约为23%~35%
直播中的CPU占用率约为23%~35%
4C8T的i7 4790K只开了这个直播工具就占用了到23%~35%的资源，如果再开个摄像头采集界面和其他后台软件之类的估计55%~60%占用率妥妥地跑不了了，所以这么看的话一颗4C4T的i5还是挺有必要的。

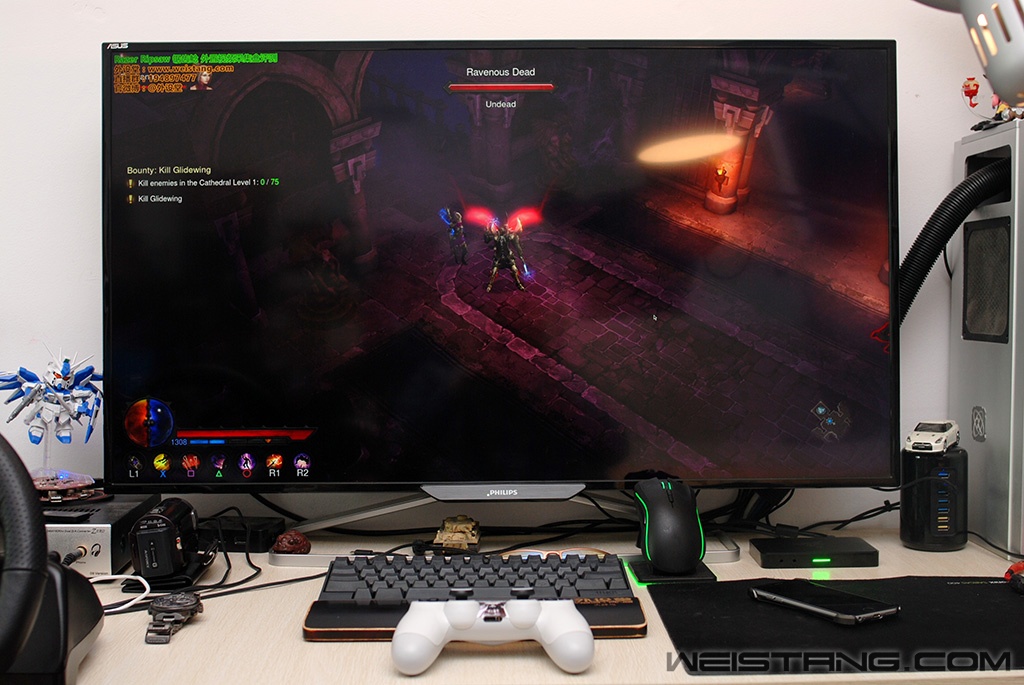

实拍
对比了同级别的某款产品发现Razer RIPSAW的发热量控制的不错，基本四五个小时的直播下来也只是底部温温的。另外这里在提醒一下，无论是什么采集卡，特别是1080P60fps游戏直播时候用的外置采集卡一定要确保USB接口供电没问题。对于只有一个显示器的同学，在切换PS4和PC之间不用很麻烦的调整显示器的信号源了，直接用采集卡+预览软件即可搞定，实际使用中延迟也是非常低的，特别用了《驾驶俱乐部》+方向盘来测试，高速的时候车子方向微调反应很灵敏。
总结
目前可靠的支持1080p60fps的游戏专用外置采集卡选择不多，Razer RIPSAW的上市无疑也是给这部分需求者提供了新的选择，画质优秀同时延迟很低对于直播主机游戏是很重要的，这也是所谓游戏专用外置采集卡的需求所在。谈到主机也不得不说如今PC单机类游戏的不景气，各种独占大作不说，曾经传统在PC上火爆的游戏如今也都在主机端首发了，更不用说接下来主机也将过渡到4K时代了。就基本体验方面来说RIPSAW表现是很优秀的，外观尽管没有信仰logo灯，但简约风格也比较舒服。需要改进的方面也存在，比如用HDMI-OUT输出的时候声音低噪有点明显，这应该不是线缆的问题。Razer这次算是首次进入到网络中直播设备的领域在接下来的产品同样让我们更加期待，没准下一款设备就是支持4K的了呢也说不定，USB 3.1 Type C也正在普及中。
Razer RIPSAW 锯齿鲶外置视频采集卡
优点：
1、1080p60fps输出延迟低、画面损失很低；
2、适合游戏直播的接口设计；
3、附赠线材丰富；
不足：
1、HDMI-OUT输出音频低噪有点明显；
|
