酷冷至尊Masterkeys RGB PRO L茶RGB轴机械键盘拆解详测——多图杀猫！

S-ing

〓文前言〓
      ▼似乎酷冷至尊这几年外设做的风生水起？！从口碑（性价比）不俗的XT到极光100c。2015年间，采用樱桃RGB轴体的机械键盘并不是很多，厂家间的竞品也是屈指可数的。但进入2016年后，各家机电、内存OEM厂商纷纷踏入RGB轴机械键盘这一领域。当然对于消费者的我们来说，关注的第一是价格！第二是产品的品质（质量）。这次我分享的是酷冷至尊在2016年CES展上的新品Masterkeys RGB PRO L茶RGB键盘，希望给给位朋友带来一些有帮助的内容。

〓相关参数〓

1.轴体：德国樱桃MX RGB 茶轴 。
2.背光：RGB三色光源，共1670w色。13种背光模式可调节（不含自定义模式）。
3.键 帽：二色 ABS，类肤涂层。
4.无冲：USB模式下实现全键无冲。
5.变速响应（手速增加）：USB模式下实现4档延迟 1ms 2ms 4ms 8ms 响应时间：1000Hz / 1ms。
6.自定义模式：提供P1 — P4共4种免驱用户模式设置存储。
7. Windows Key Lock：支持。
8其他：支持键盘组合键进行多媒体控制（通过fn与编辑键区相关按键进行实现）。
9.接入方式： USB2.0；
10.USB线束长度:1.8米；
11. 尺 寸: 438(L)*147(W)*31(H)mm；
12. 重 量: 1200g；
13.质保时间：2年（1年换新，1年保修）


〓产品开箱〓

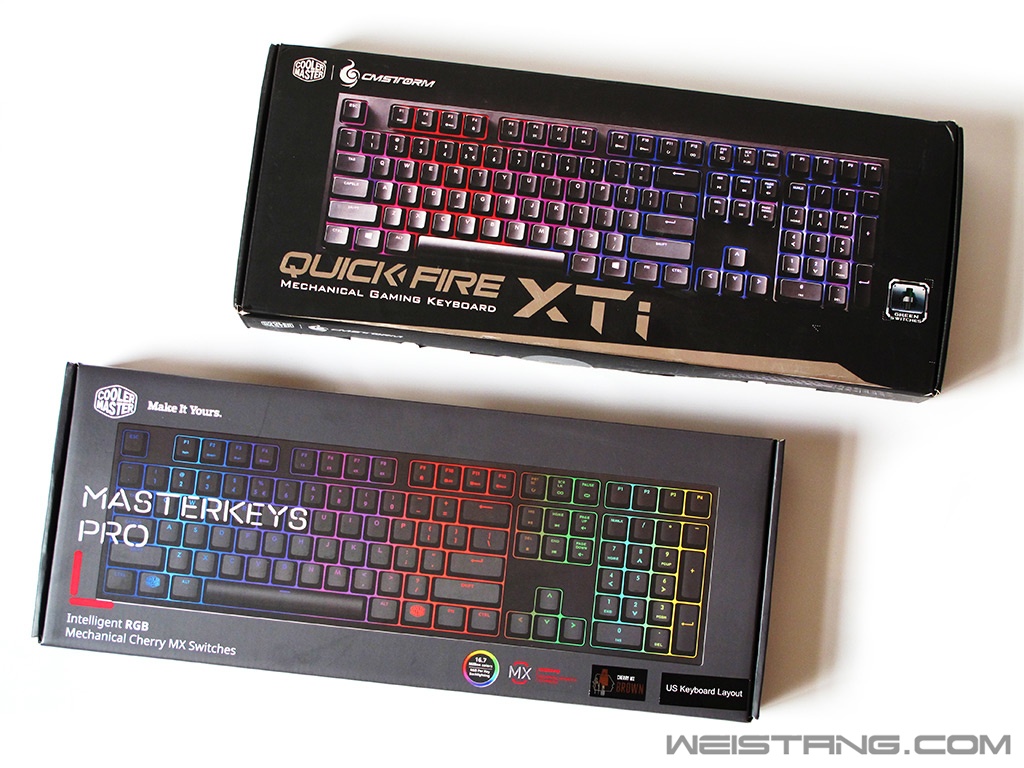

▼与之前的酷冷至尊极光100C（XTI）对比一下，似乎今年的酷冷至尊的键盘新品，包装都不再使用烫银和UV印刷工艺了。仅是全彩盒。

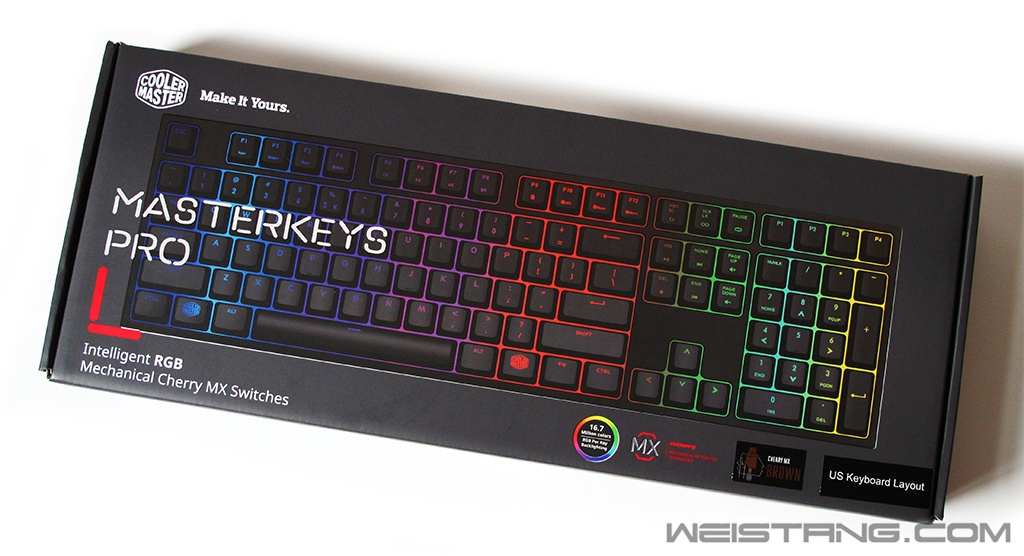

▼酷冷至尊酷冷至尊Masterkeys RGB PRO L茶RGB轴机械键盘外包装盒。

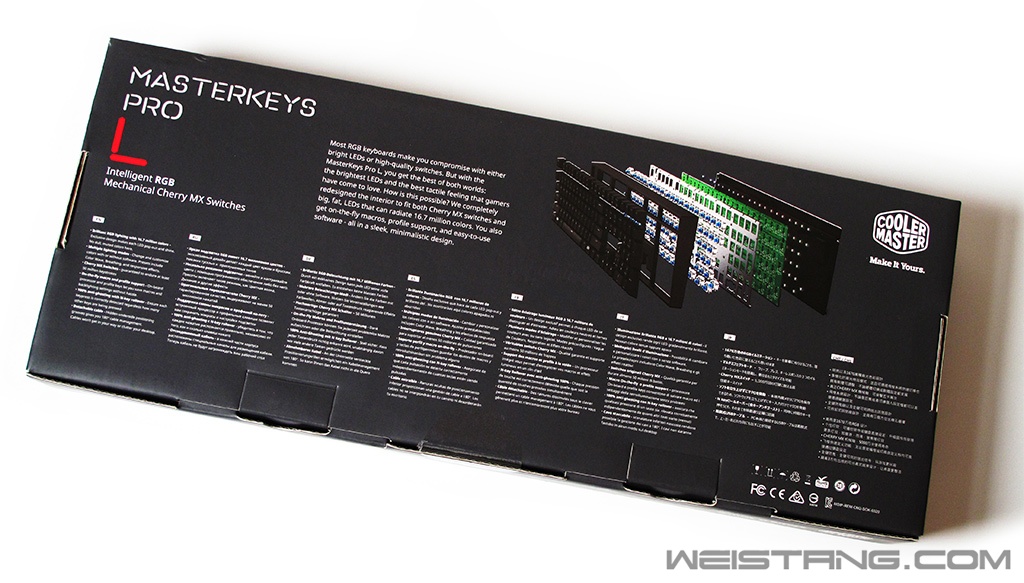

▼包装盒背面。

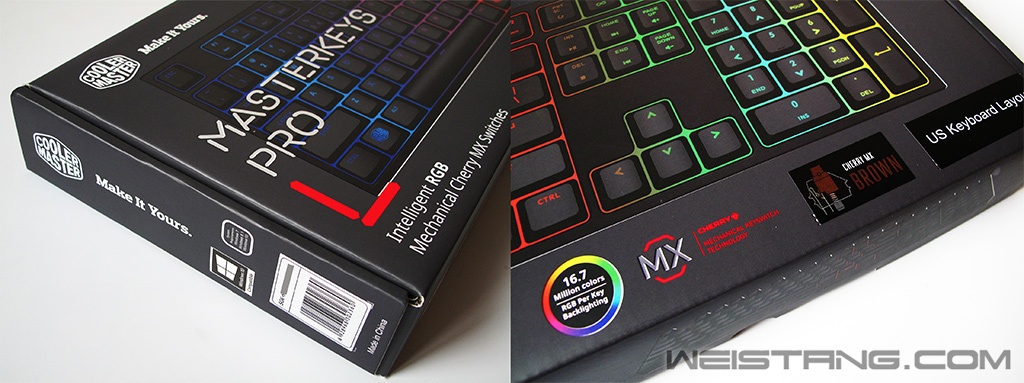

▼侧面标示了支持当下最新的win10操作系统。包装盒正面右下角标示出相关的产品属性。

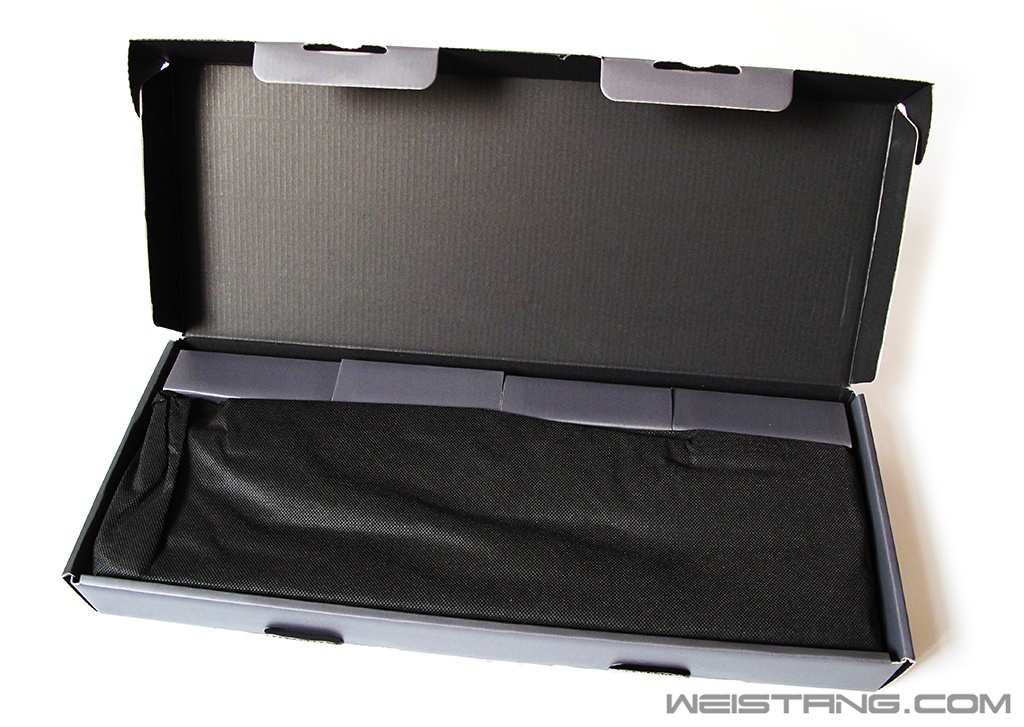

▼开箱。依旧和极光100c一致，无纺布套进行包裹键盘。酷冷粉标示，很期待布袋子！

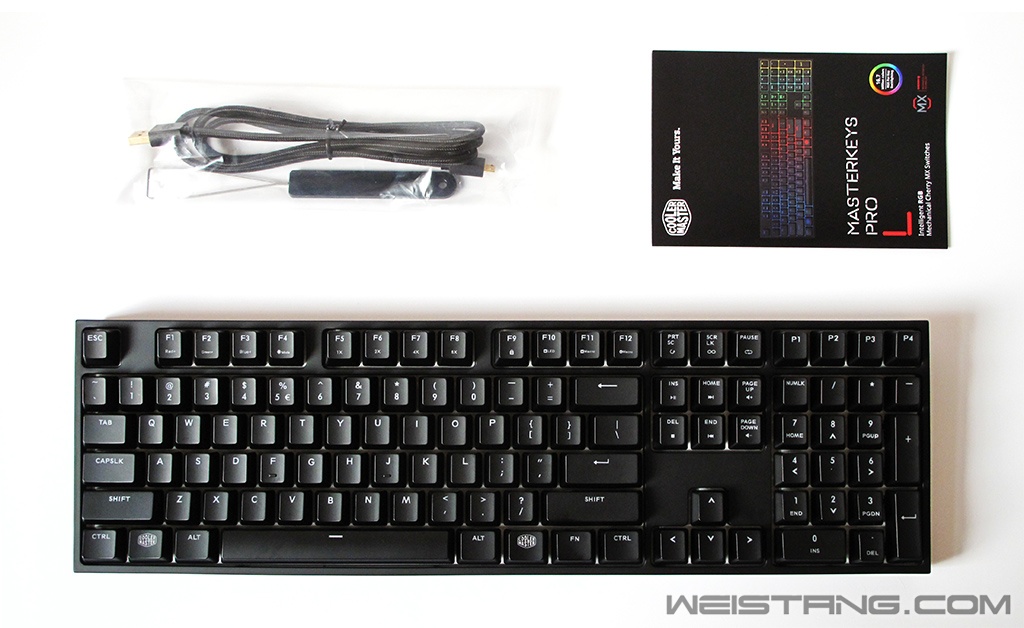

▼酷冷至尊Masterkeys RGB PRO L茶RGB轴机械键盘全家福Masterkeys RGB PRO L茶RGB轴键盘主体、钢丝拔键器、mirco USB编织线缆、说明书彩页。

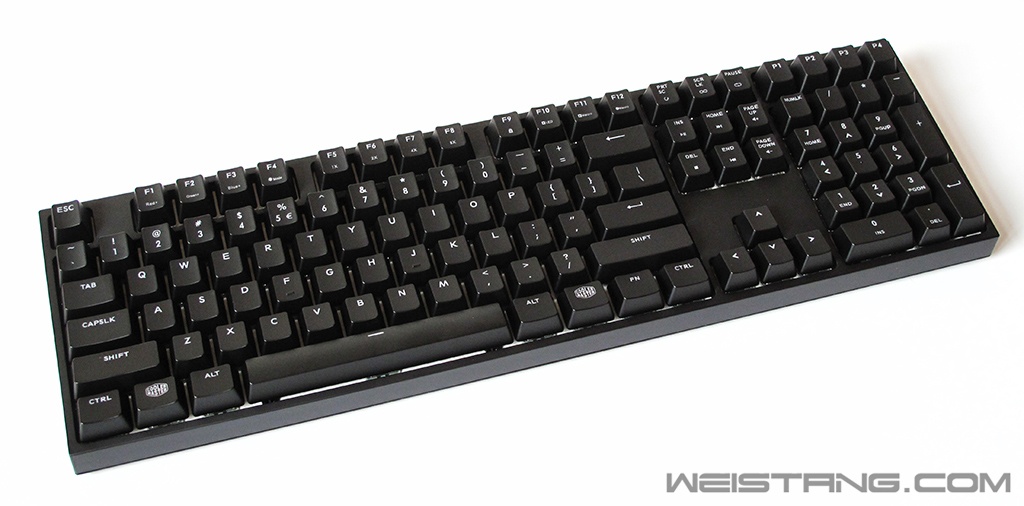

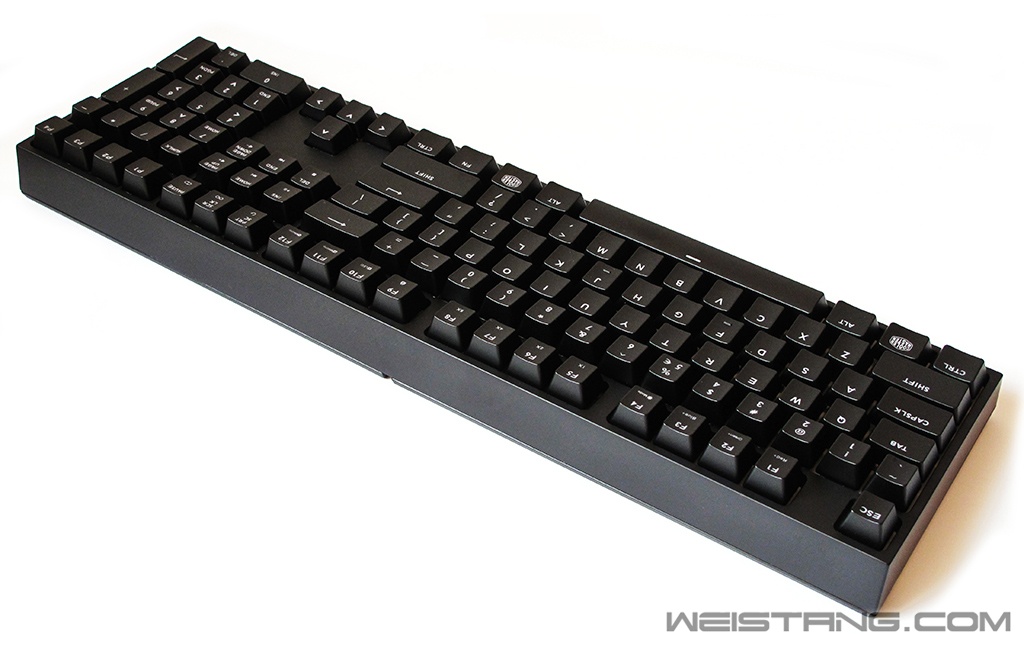

▼酷冷至尊Masterkeys RGB PRO L茶RGB轴机械键盘主体。外观“几乎”和酷冷至尊之前的极光100C产品一致。

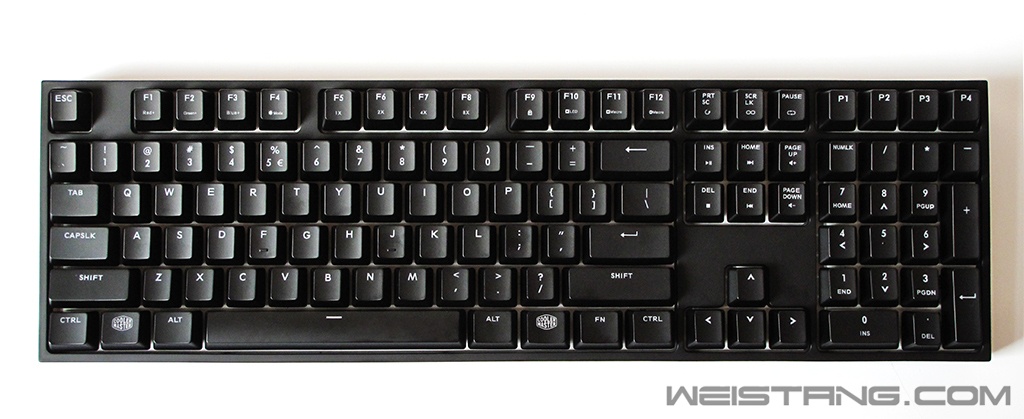

▼正俯视。108键位布局。

▼键盘正底面。OEM键帽设计，所以有大把可选购的键帽进行更换。

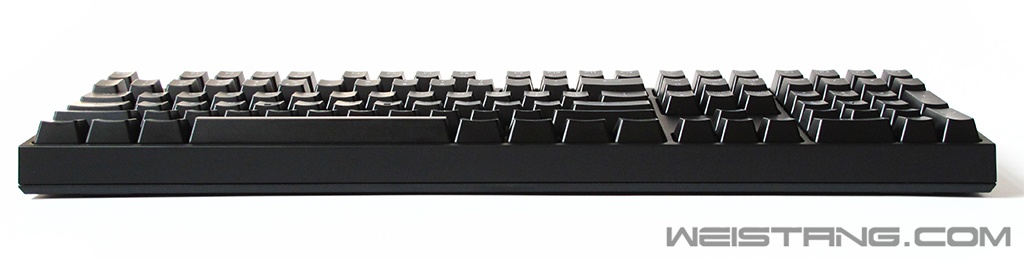

▼键盘正顶面。

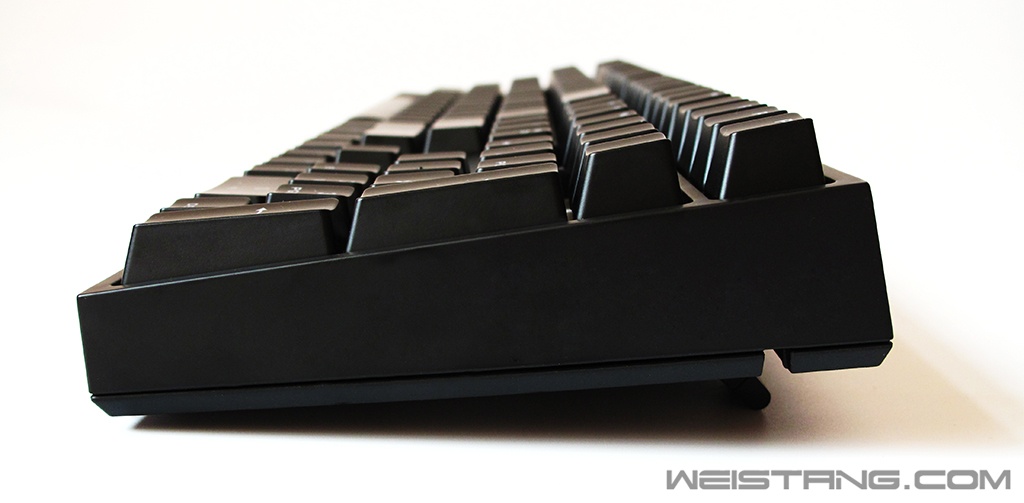

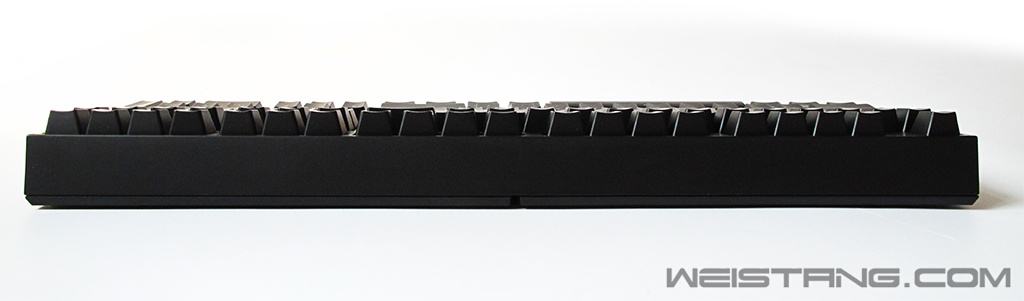

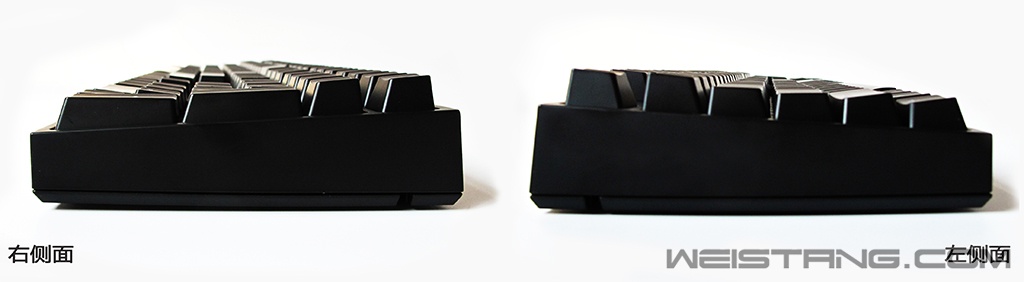

▼键盘左右侧面。

▼换个角度看下。

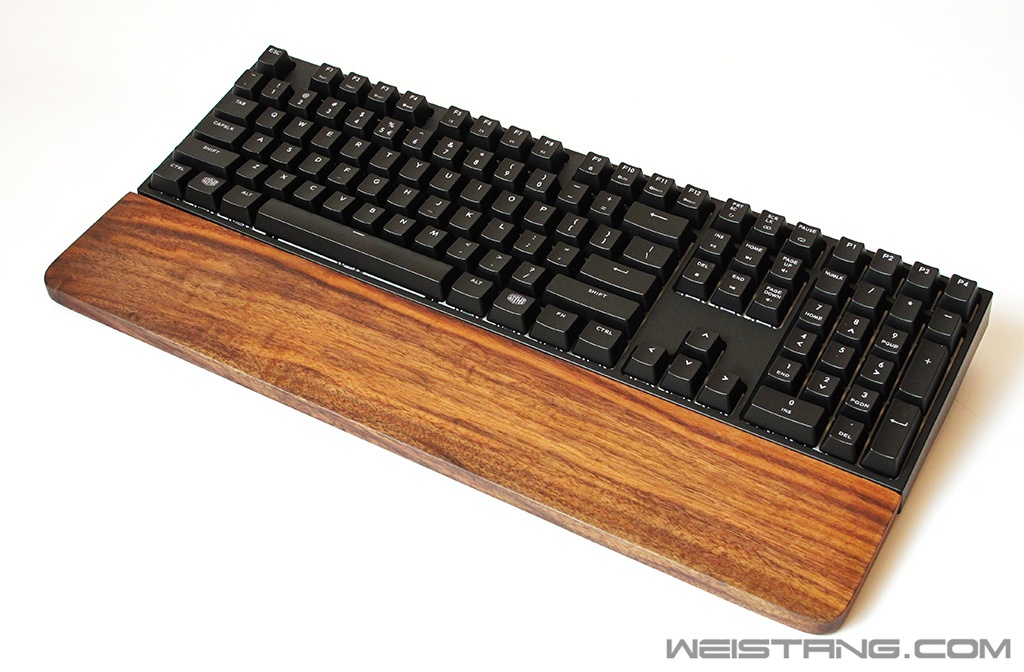

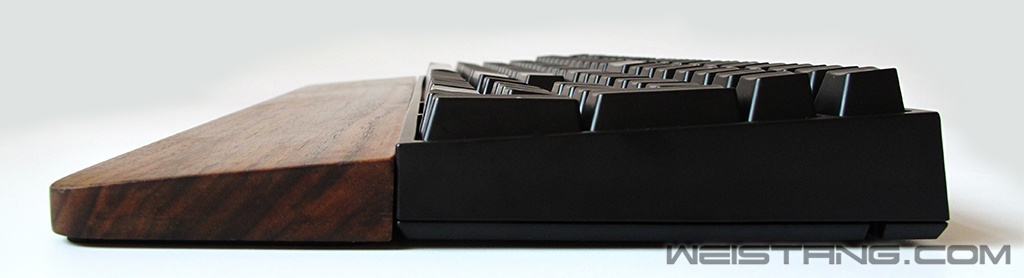

▼因为是108键位的键盘，磨具几乎延续了之前的极光100C产品优点，所以市售的104键位的木质手托长度可以完全适应。

▼但是问题来了。由于极光100C的磨具是酷冷至尊单独开模的产品，非公模104机械键盘，所以高度和常规的104键盘高度上略有差异。

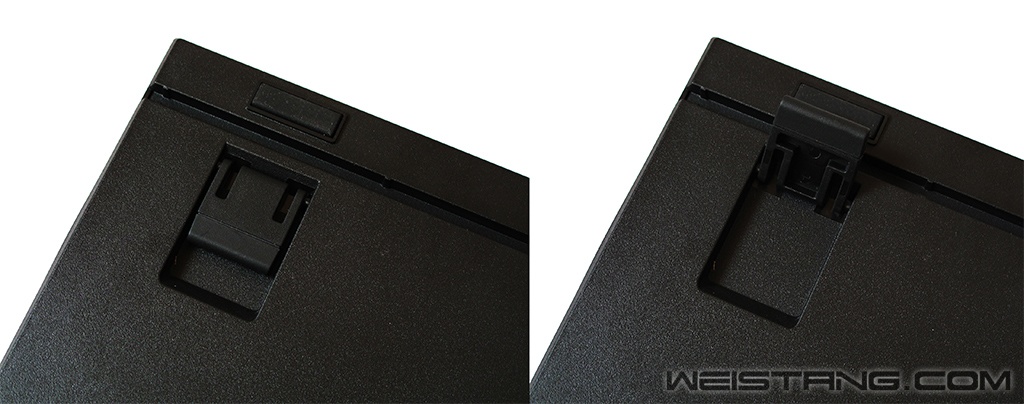

▼二段支脚支起。

〓细节展示〓

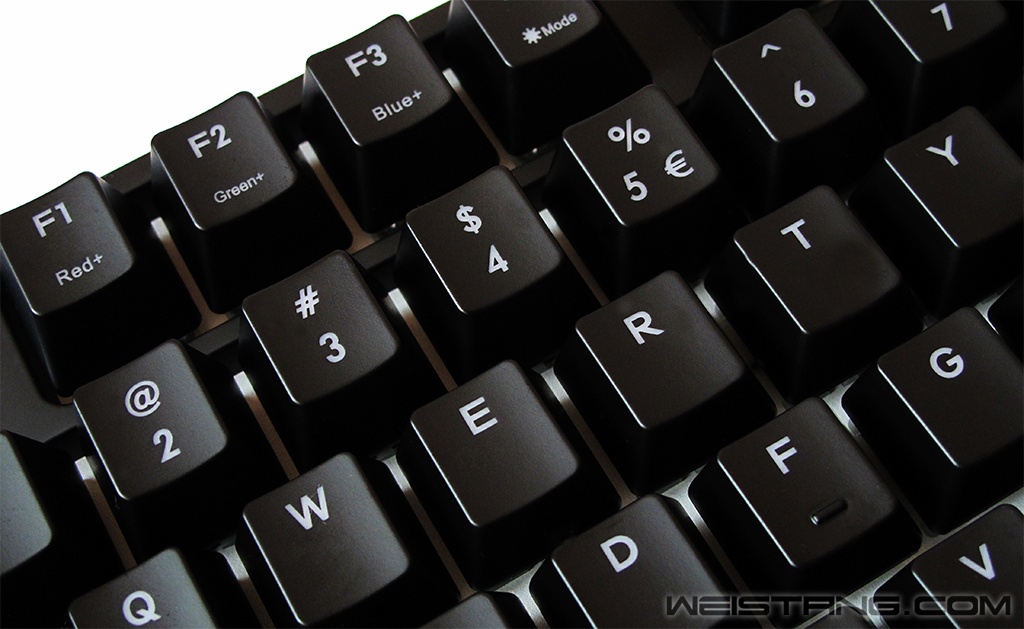

▼键帽字体和酷冷之前的一些产品一致，二色ABS材质。官方宣称键盘采用了进口Matt雾面UV进行类肤处理。

▼OEM空格键，说实话，个人对大空格键盘，很不习（xi）惯（huan）。

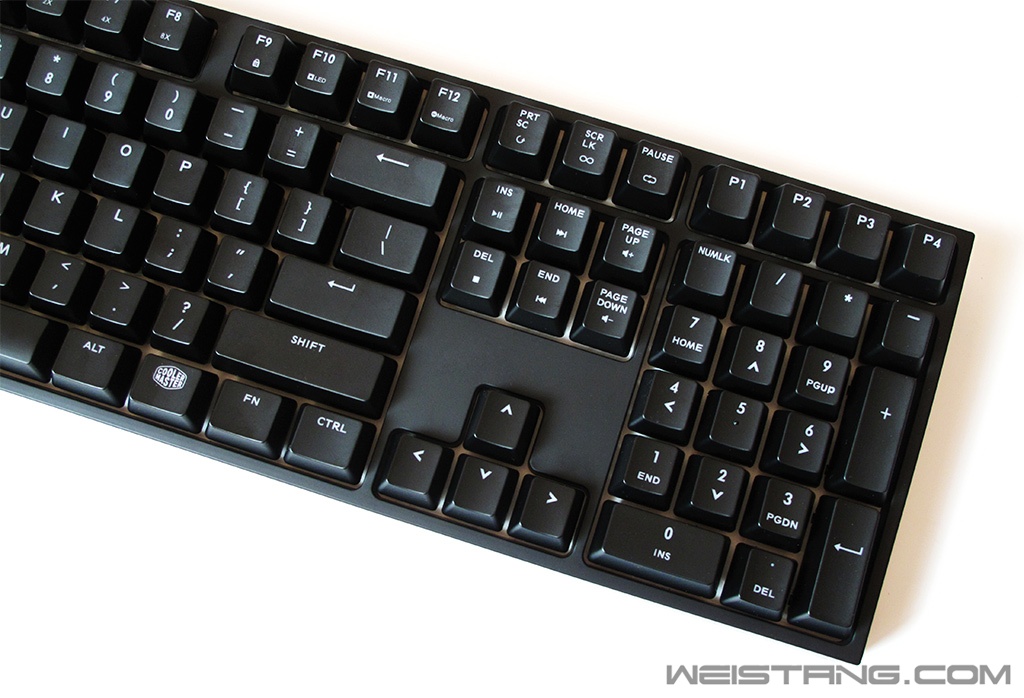

▼键盘键帽FN组合键功能设置布局和极光100c一致。

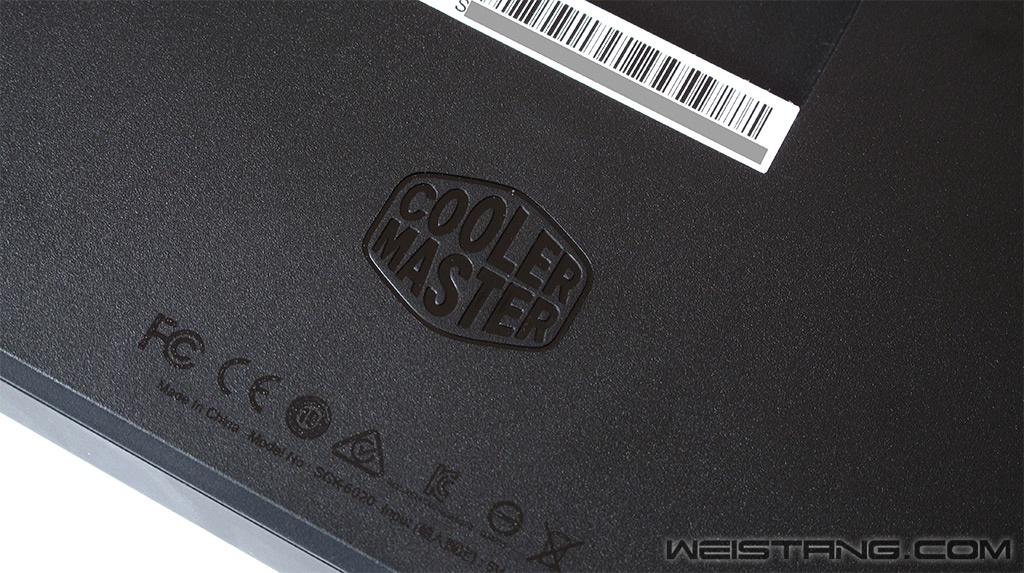

▼背部的酷冷至尊LOGO阴文装饰。

▼二段支脚，橡胶防滑包裹。

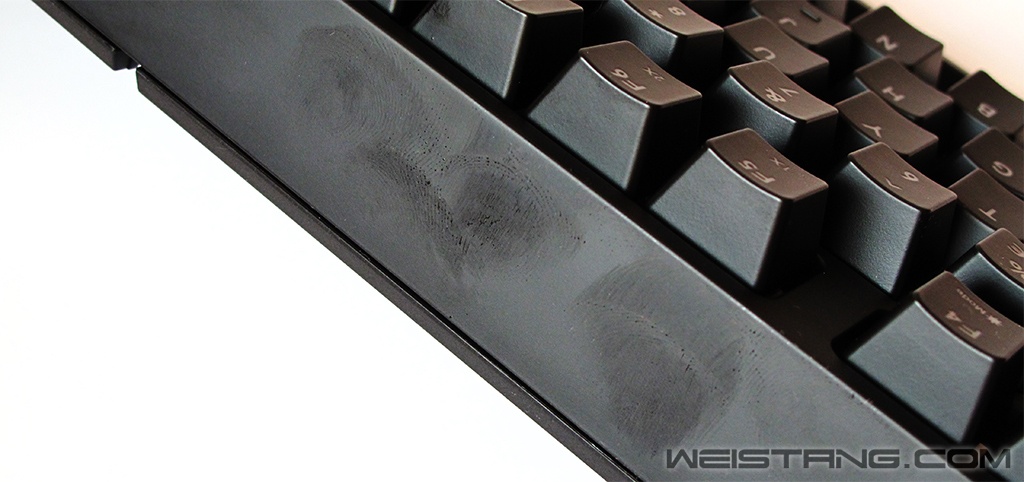

▼关于官方宣称的这个进口Matt雾面UV涂层，确实手感不错，很细腻。沾染指纹效果如下。

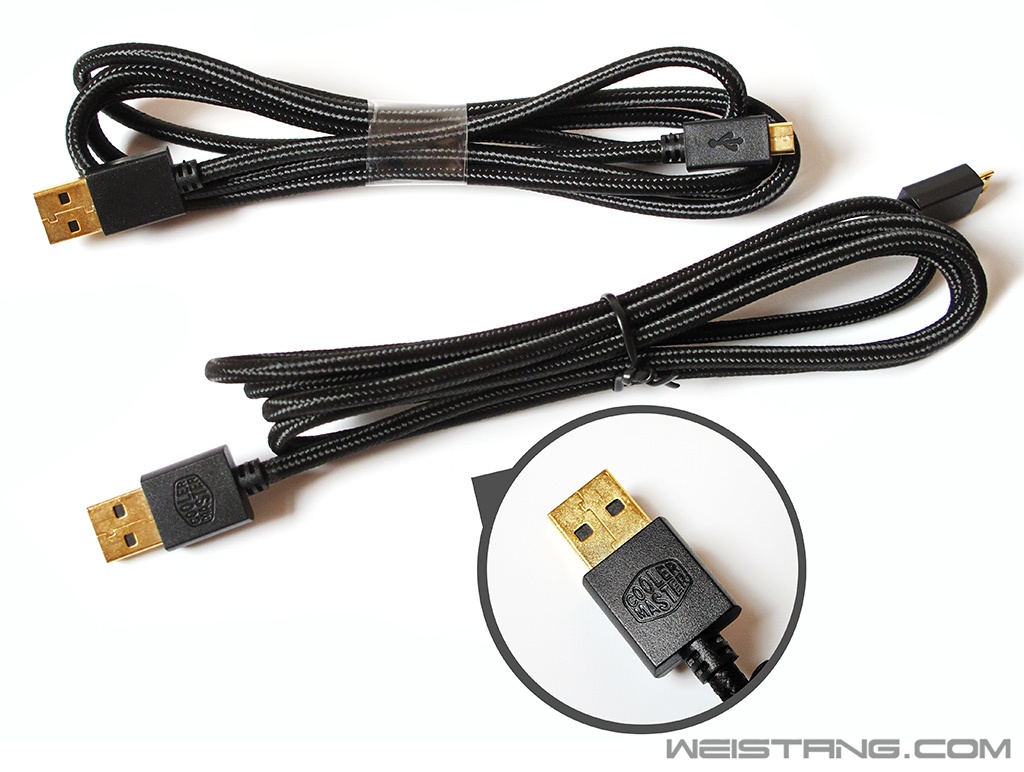

▼对比之前极光100c编织线缆，这次usb端有了酷冷的LOGO，赞一个！

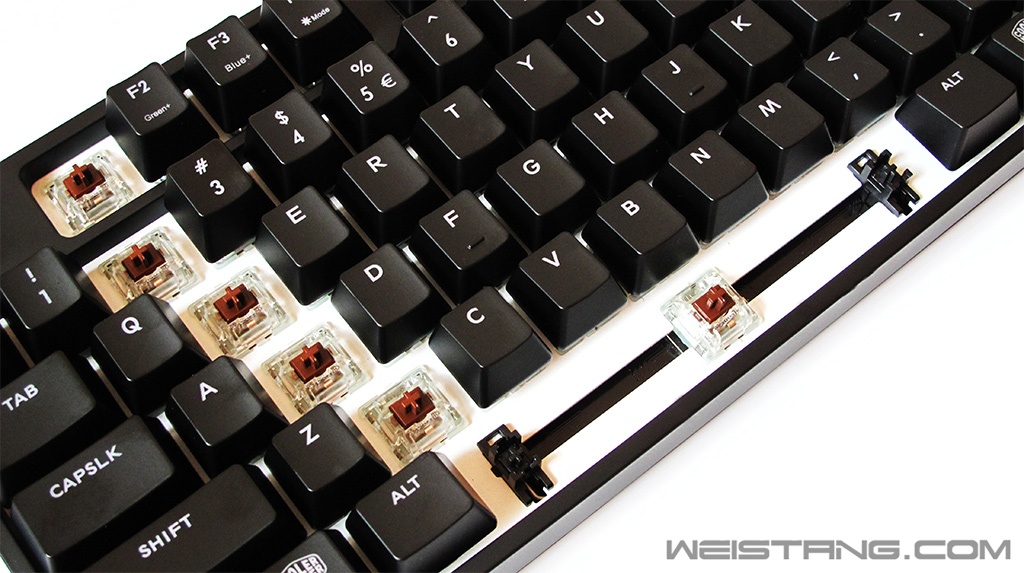

▼拔除键帽。验明正身，樱桃MX RGB茶轴。

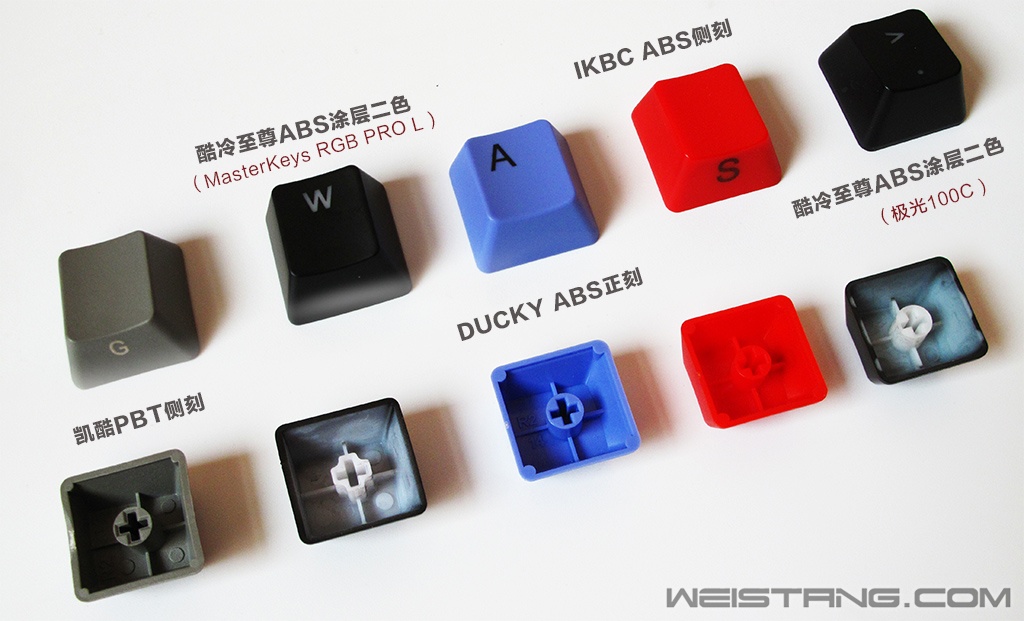

▼手上只有一些便宜货色的键帽。暂时给大家展示对比一下。不难看出，酷冷至尊Masterkeys RGB PRO L机械键盘的键帽改成了几何十字柱体（非常见的圆柱形）。

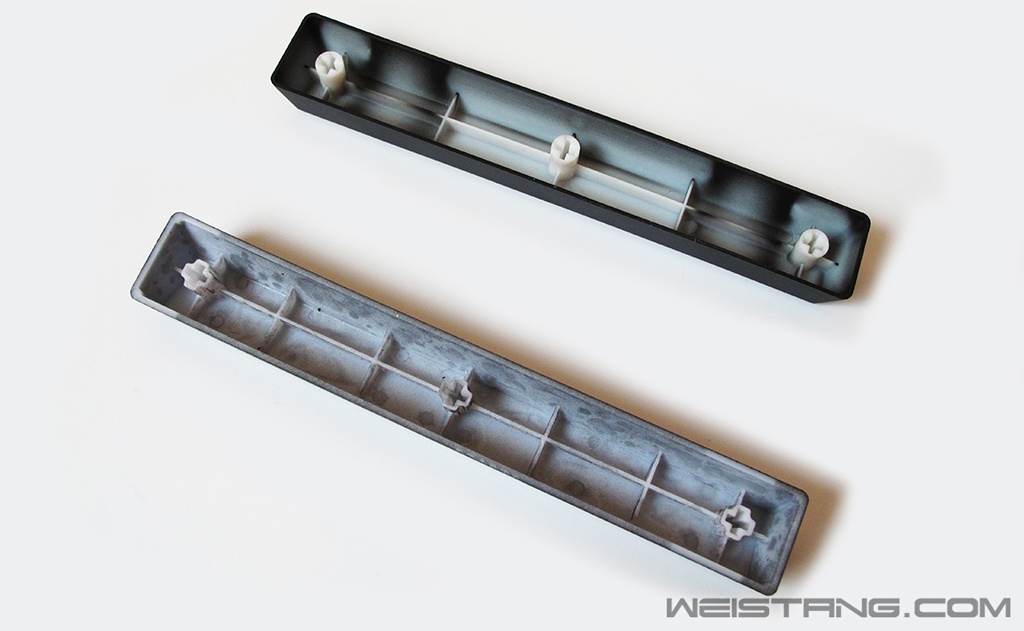

▼下面的空格键为Masterkeys RGB PRO L的键帽，上面的为极光100c。加强筋和之前键帽的设计结构对比。另外值得关注的是，这次的类肤涂层喷涂工艺，似乎和以往的产品不太一样，对比之前的键帽，这次的键帽喷涂似乎略“磨砂质感”。

▼大键位采用卫星轴。

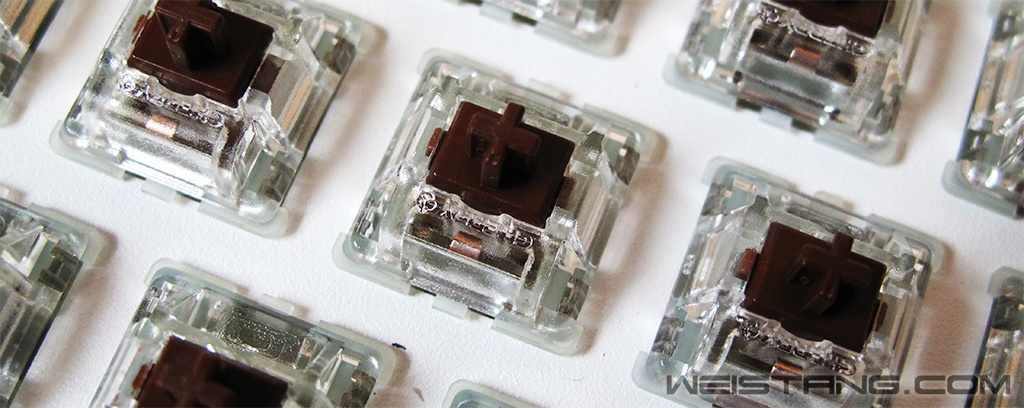

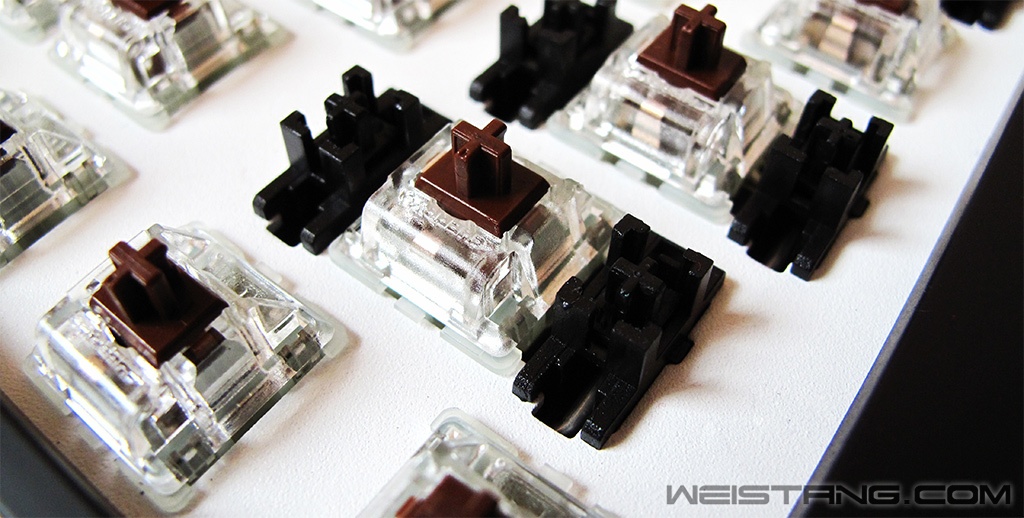

▼樱桃MX RGB茶轴特写。



〓产品拆解〓

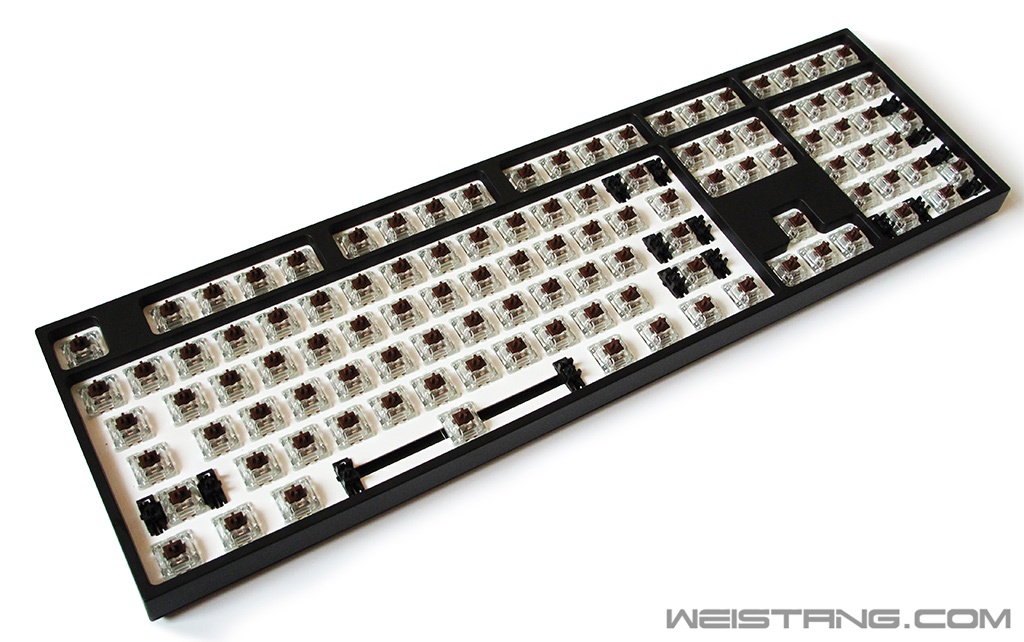

▼移除全部键帽。

▼依旧是右上角的防滑脚下面，一颗螺丝。

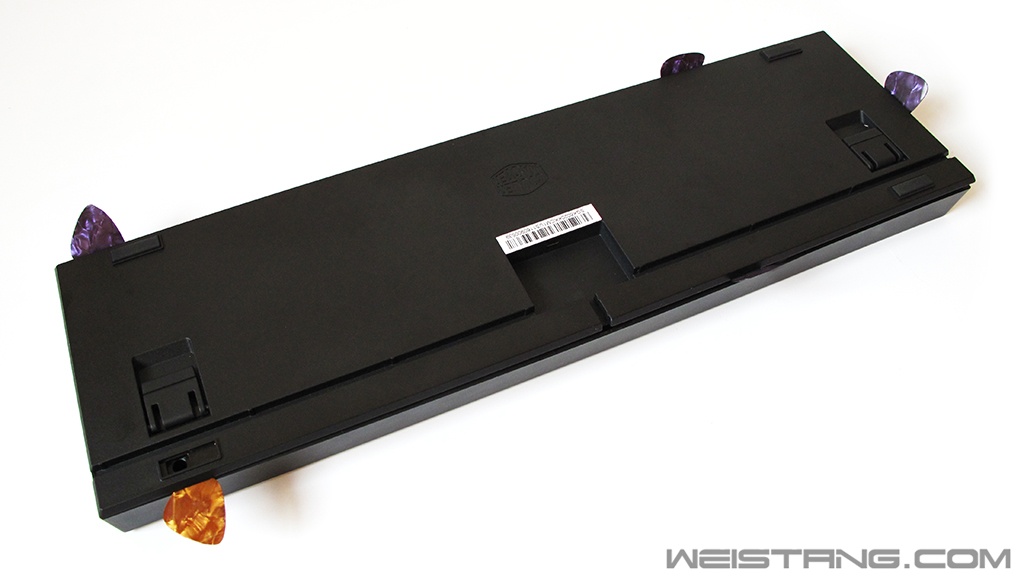

▼之前我介绍过极光100c的拆解，因为此磨具精度极佳，导致很难让用户自行拆解键盘。如有不太清楚如何拆解的可移步https://www.weistang.com/thread-17296-1-1.html。绝大多数的硬拆都会导致极光100c、Masterkeys RGB PRO L键盘外壳出现损坏（痕迹）。

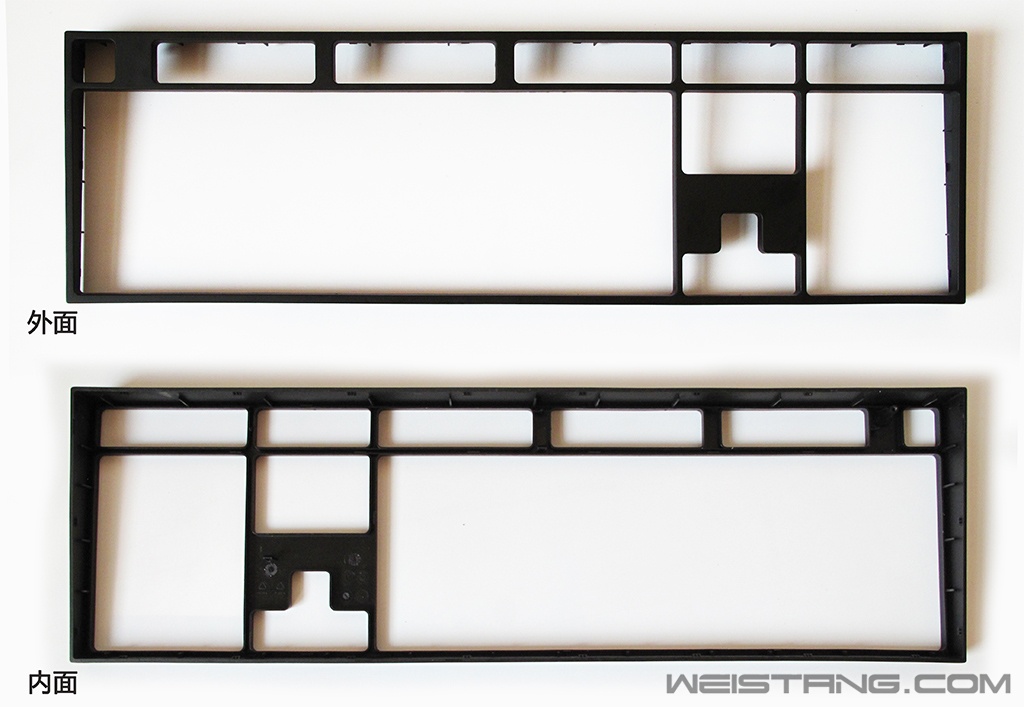

▼键盘上壳。

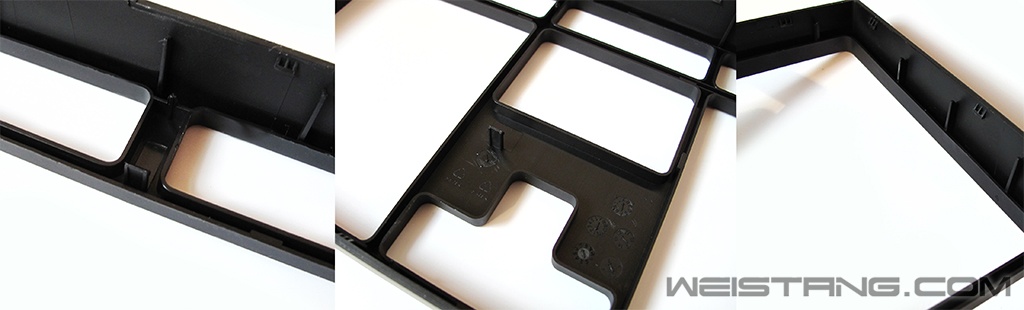

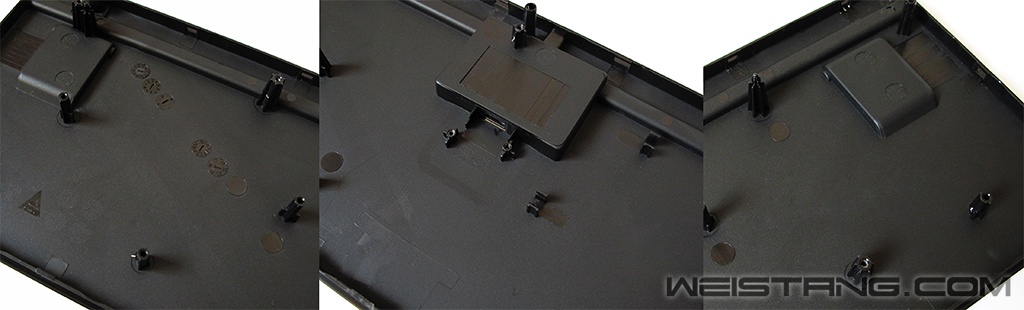

▼上壳内部做工细节。

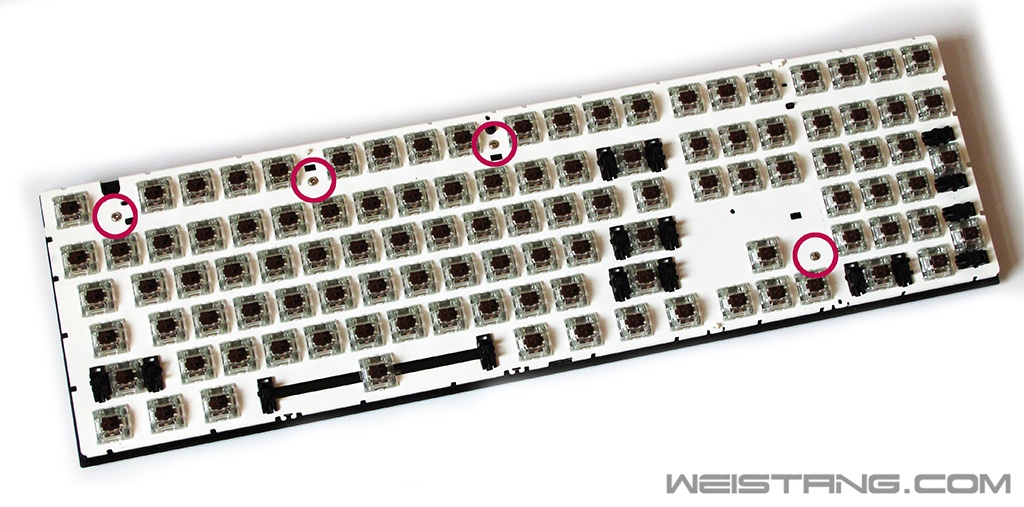

▼移除红圈中的螺丝即可使Masterkeys RGB PRO L键盘的PCB与底壳分离。

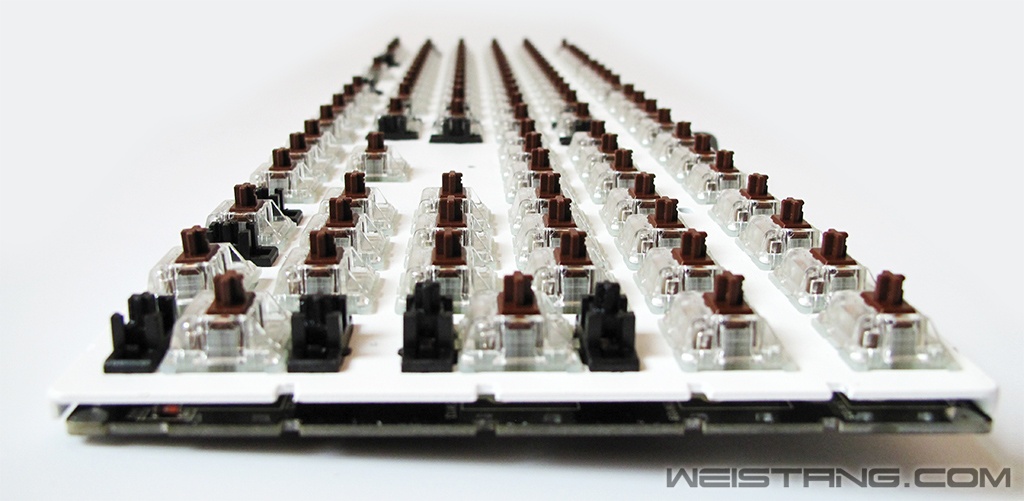

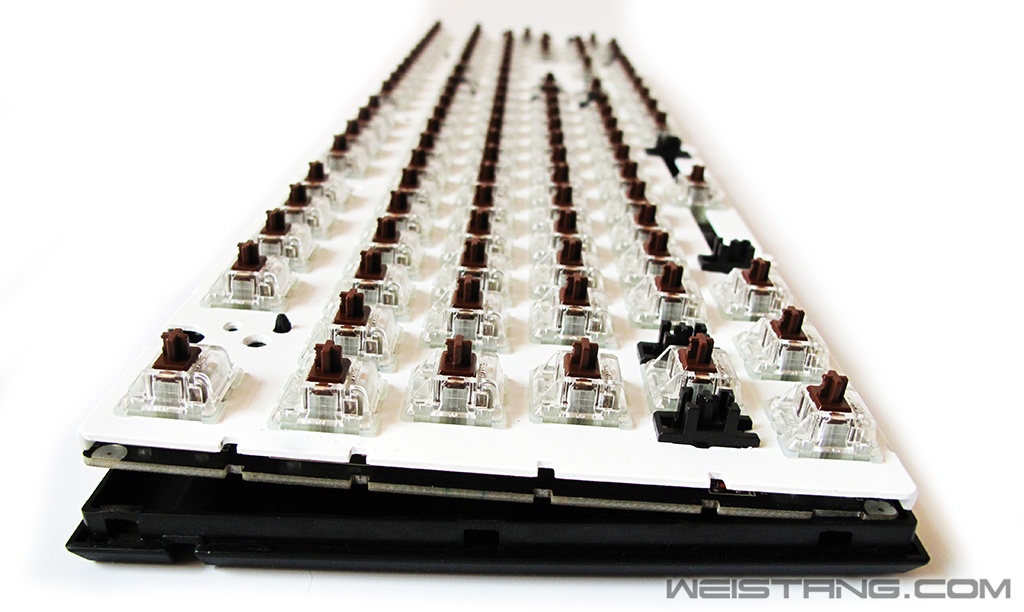

▼分离前侧面看一下，轴体无歪斜。

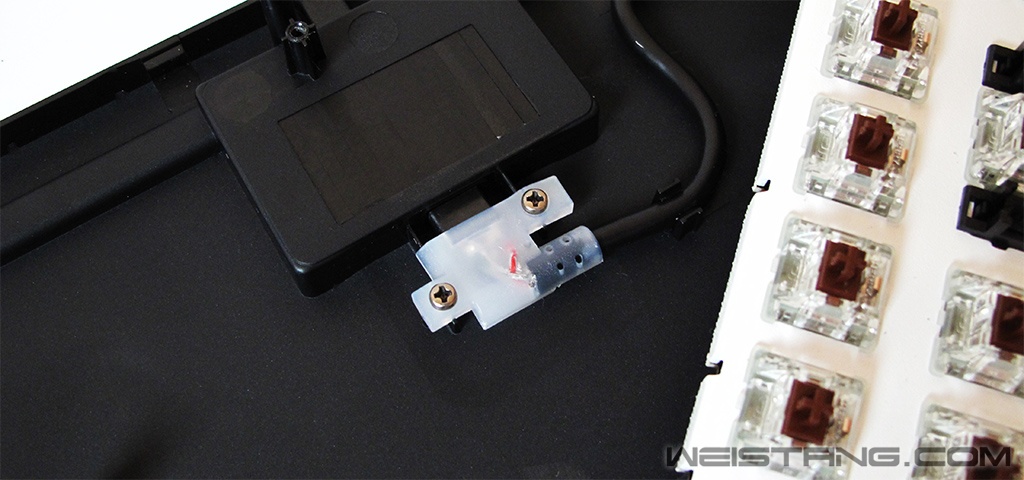

▼移除后小心PCB板子下面的线缆接口。

▼2颗螺丝除去。可拆下接口短线。

▼底壳设计。

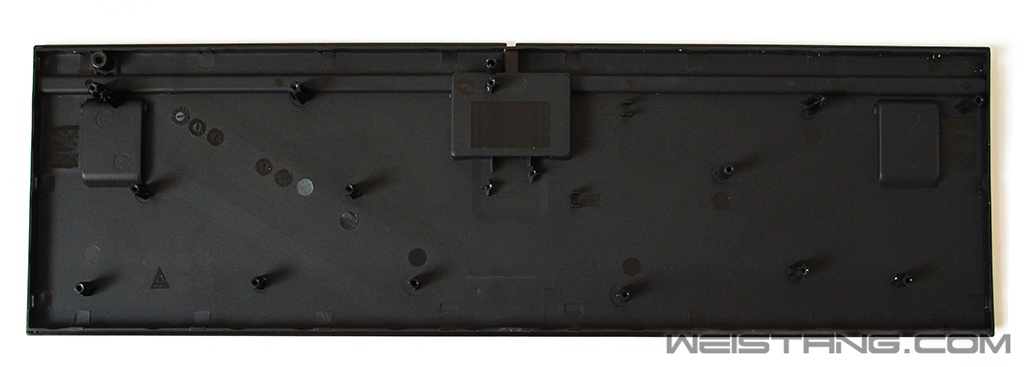

▼底壳内部细节。

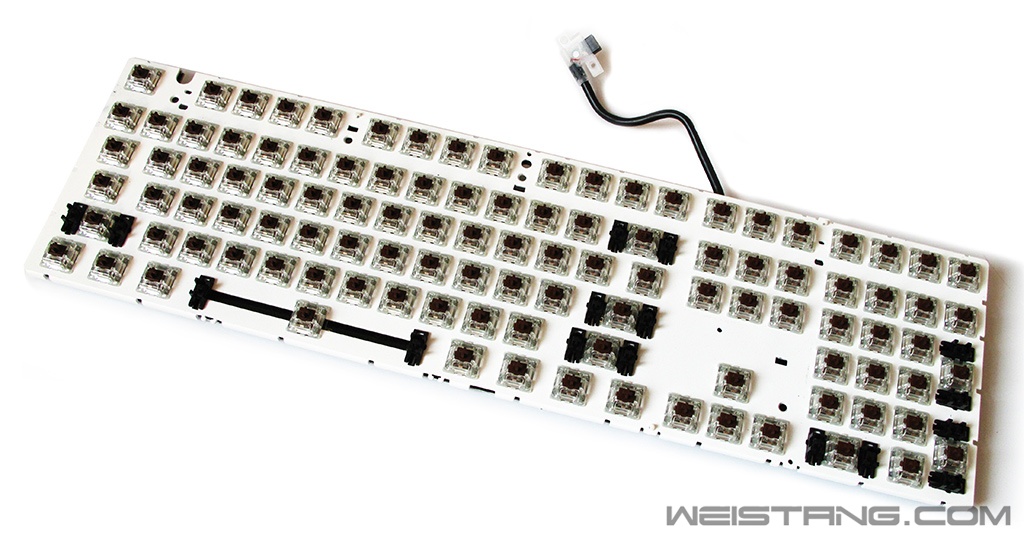

▼键盘PCB，采用了钢板结构。

▼PCB侧面。钢板厚度尚可，并没有给人以廉价感觉。

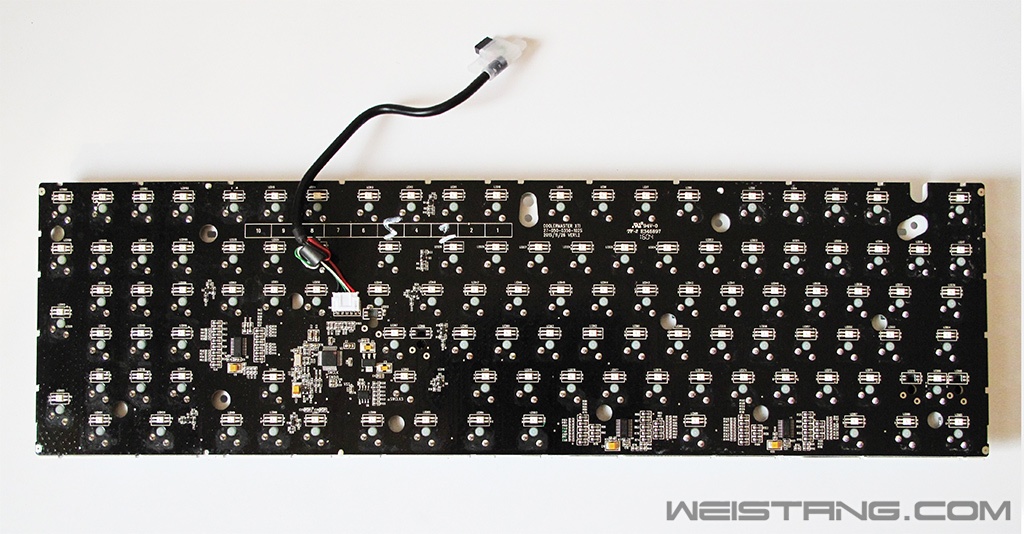

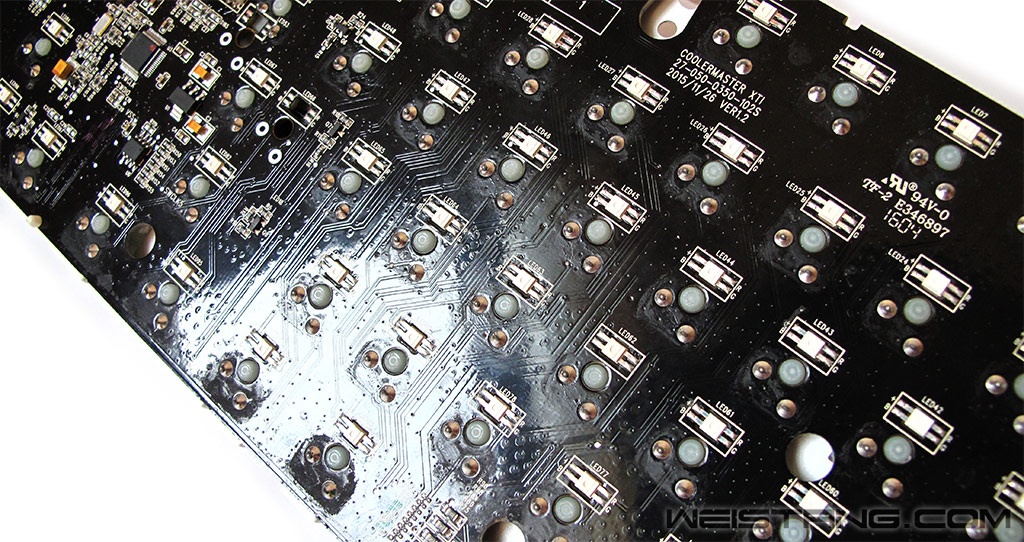

▼PCB背面布局。

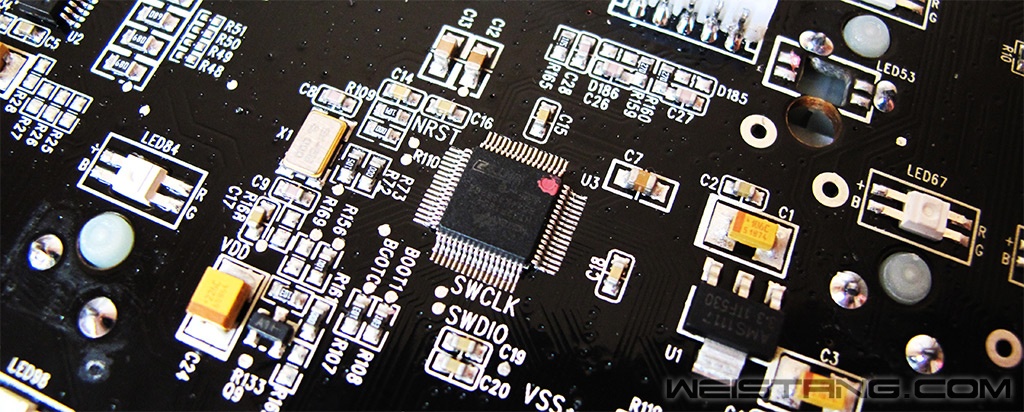

▼键盘主控采用了holtek（合泰）的ht32F1654单片机，为32bit Flash ARM。

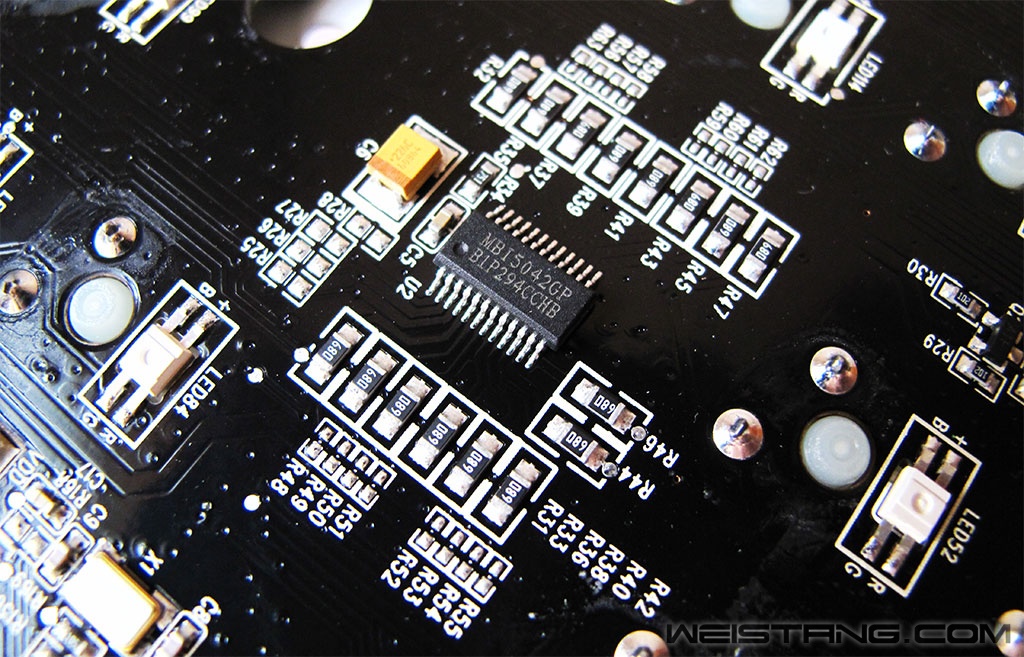

▼驱动IC芯片来自聚积的MBI5042GP。

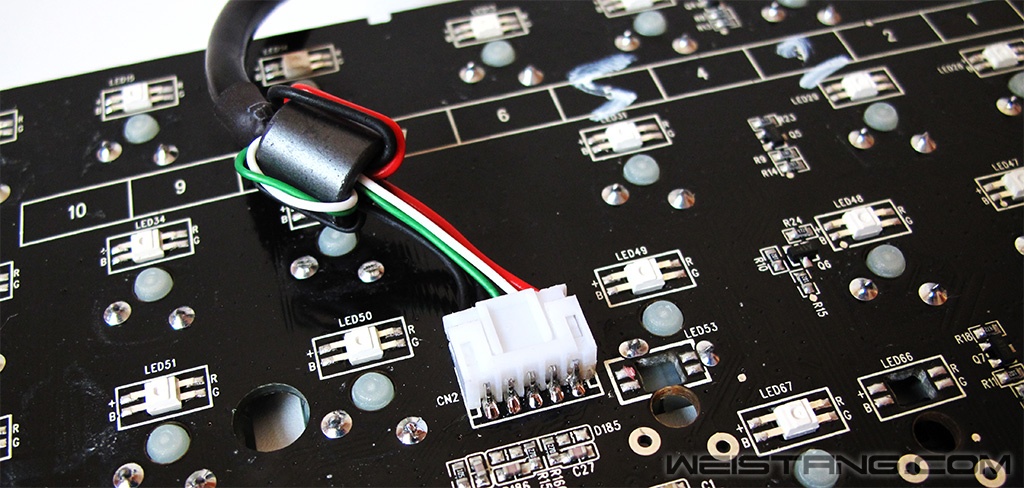

▼关于接口短线缆，这次酷冷加装了一个磁环进行对电信号的干扰处理。

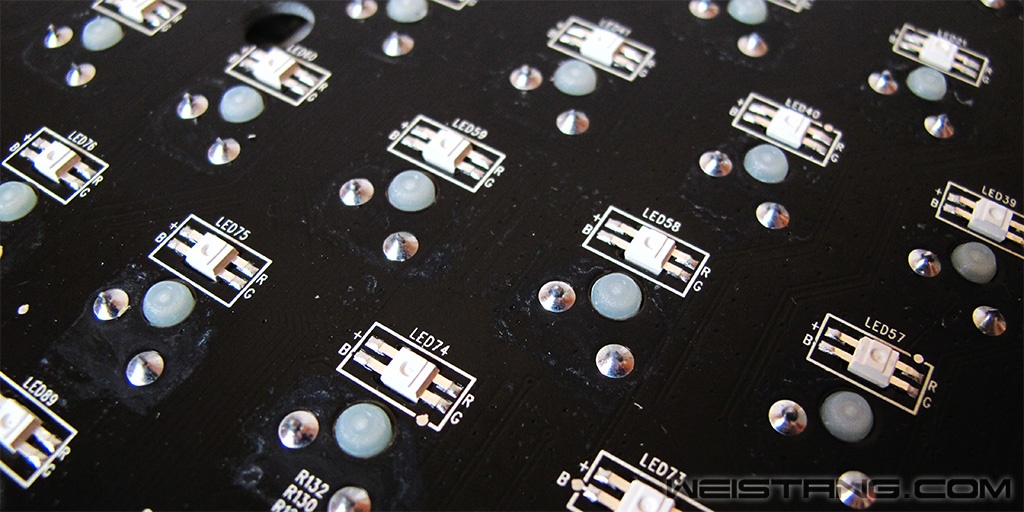

▼轴体焊点。

▼PCB没有采用消光处理，可以看到些许的助焊剂残留。


〓加电上机〓
▼插电。日常桌面。默认初始为白色背光模式。

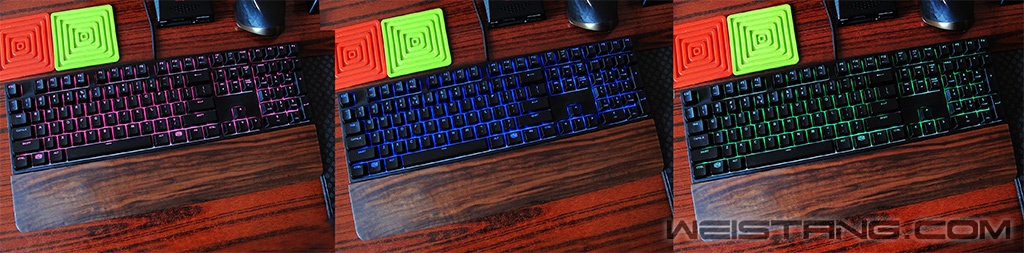

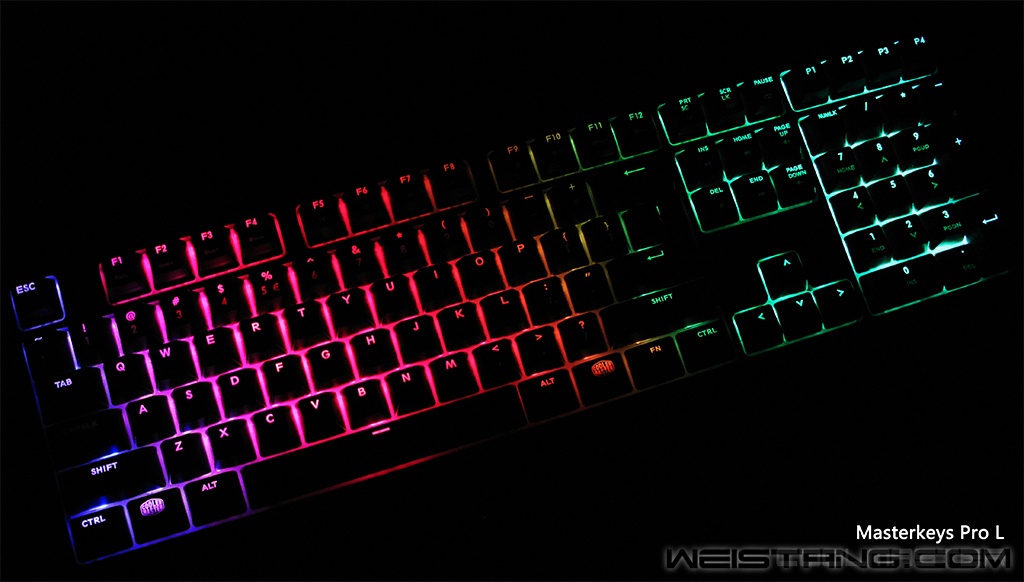

▼RGB主色展示。因为可调范围太多，这里我就不在做展示效果了。


〓驱动&韧体〓

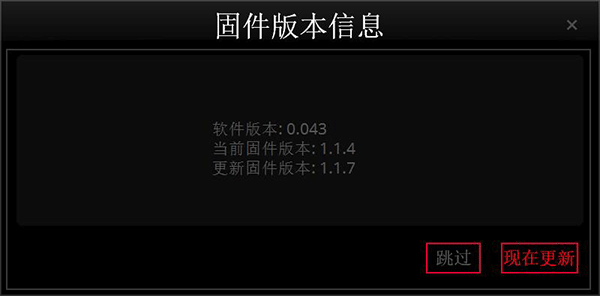

▼首次使用Masterkeys RGB PRO L机械键盘，个人建议从官网下载相关固件，进行升级。出厂固件版本位1.1.4，更新后为1.1.7。

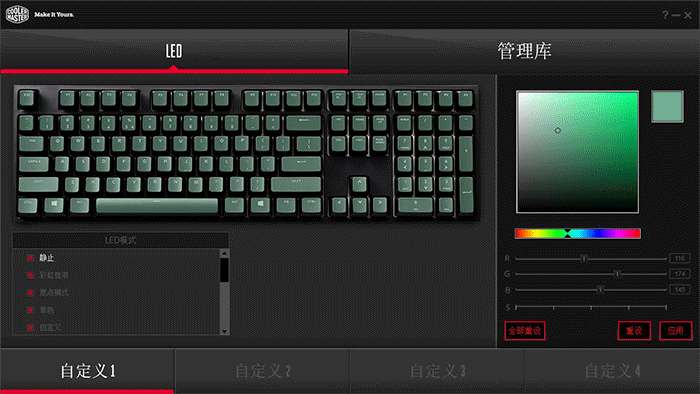

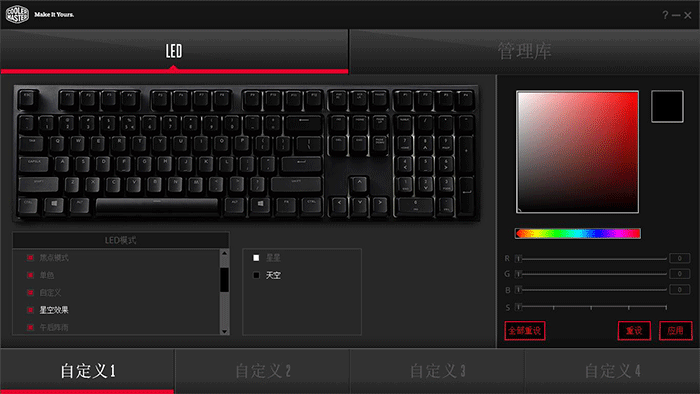

▼关于Masterkeys RGB PRO L键盘的驱动，给我感觉更像是一个固件编译器，编译设置完成后刷入键盘RAM内。所以，目前看这个驱动，还无法实现任务栏中隐藏开启。每次设置时都需要开启进行用户设置，“刷入”键盘后进行实现自定义。当然，可自定义的灯光是很炫酷的！模式多达14种！

▼同时键盘支持宏录制，提供了4组80套宏编程，自定义字符支持高达8000字符。同时支持宏设置导出、导入。


〓游戏体验〓

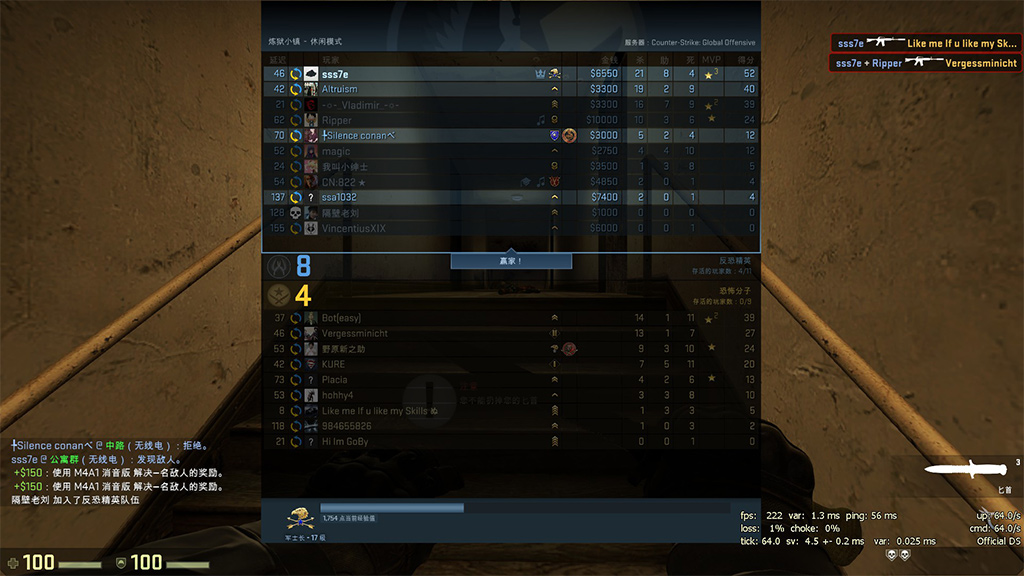

▼惯例还是发一张自己的游戏截图吧，手上的这把轴体为RGB茶，所以和以前的茶轴键盘对比了“手感”，和自己的一些朋友也私下交流了下使用RGB轴的感受，似乎都反应有“略涩”的情况（同色类型轴体做对比）。当然，我相信这个并不是RGB轴体的质量问题，因为RGB轴体是樱桃全新的设计，轴体虽然同色，肯定有“不太相同”的地方和“不同特色特点”。关于很多朋友给我提到樱桃RGB轴体在白色“弱光”背光下会出现个别轴体发光色差（偏色不准）的情况，但是针对樱桃这种大规模轴体批量生产，能将轴体的整体品控控制在如此成品率高的情况下，还是值得肯定樱桃的功力。毕竟改灯的朋友都知道，买100颗LED灯珠也无法保证弱光下显示颜色一致。
