开篇
今天跟大家分享的这套客制化键盘套件方案叫DIYer72，这是跟DIYer60相同设计团队推出的一套方案，我相信许多同学看到这套方案会跟我有相同的感觉，那就是这套方案看起来外形有点怪，外观看起来并不是我们平时习惯的规矩的“方块”结构，按键布局很像我们之前熟悉的FC660M那种扩展了方向键的60%，不同的是DIYer72增加了独立的ESC和F1~F5的一行，并且功能键仅保留到F5。抛开外观，单纯总按键结构上这套方案是相当实用的，比起经典的poker配列的60方案对于游戏键位的支持更好，同时也一定限度考虑到了紧凑结构，这不同于类似RACE这种82紧凑布局的方案，比如Function功能键位以及方向键跟主键区都保留了一定的距离，比起前者降低了上手难度，同时也最大限度兼容我们常见的US配列的键帽。另外这套DIYer72另外的一大特色就是裸轴设计的结构在定位板的轴位设计上费劲了心思，实现了近乎最可靠与稳定的轴体固定方案，以至于为了这样的轴位设计牺牲了GH60方案普遍优势的可定制配列设计，固定是标准的poker配列布局。

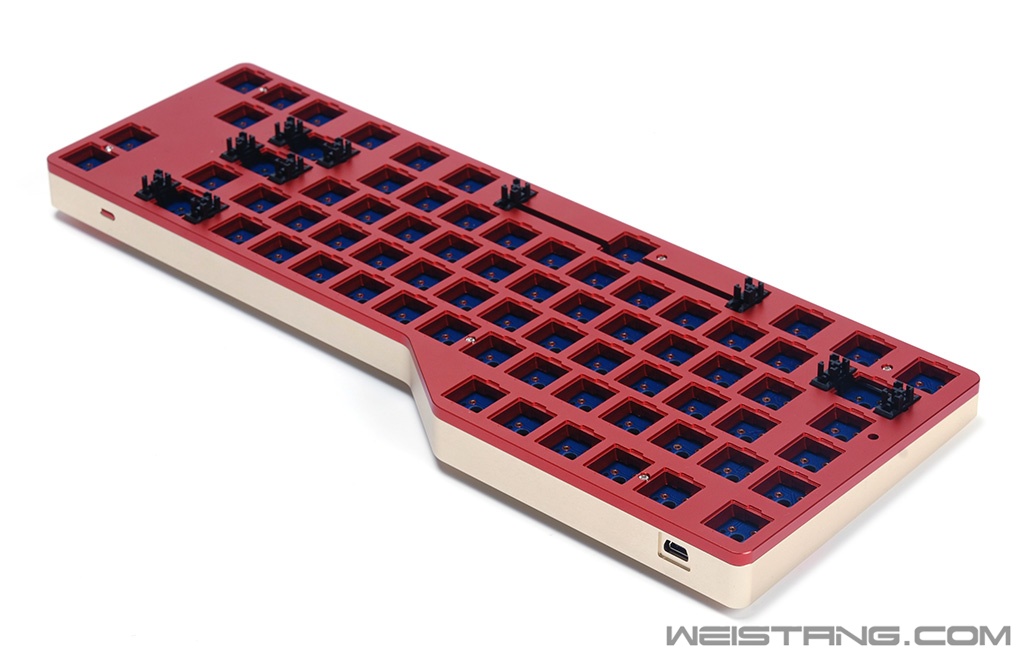

DIYer72套件总成
这套DIYer72既然改不了配列，那么设计者也就追求了最简的DIY玩法，在组装的过程中你几乎不需要分开PCB和定位板，只需要打开底壳上轴焊接即可，甚至连卫星轴都不需要在意，因为套件已经给你固定和调整好了，最重要的是你几乎不用担心轴体固定是否稳定，一次装轴按压到底后你就不需要再留意轴体是否稳定和偏位了，同时跟DIYer60相同都拥有简单的图形化按键编程界面和拖拽实现的固件刷新方法，这套方案的设计出发点就是“简单”、“可靠”与“实用”。
这次我们也来一套简单的方案来完成这套DIYer72键盘，轴体我们直接用cherry mx三脚青轴 ，换一套透明轴盖，再直接上一套3mm球帽橙色led。忘记说了，这套DIYer72的售价为1399元，提供了金色、银色和红色的上下壳配色组合，售价不做评价，刨去设计、反复打样和良品率这些必备的成本，剩下就要看各位根据自己情况来判断了。
特写
我认为还是全红色更漂亮一些，上下壳的阳极化处理的跟之前的DIYer60同样细腻，尽管算不上我摸过最好的手感，但
整体
整体
整体

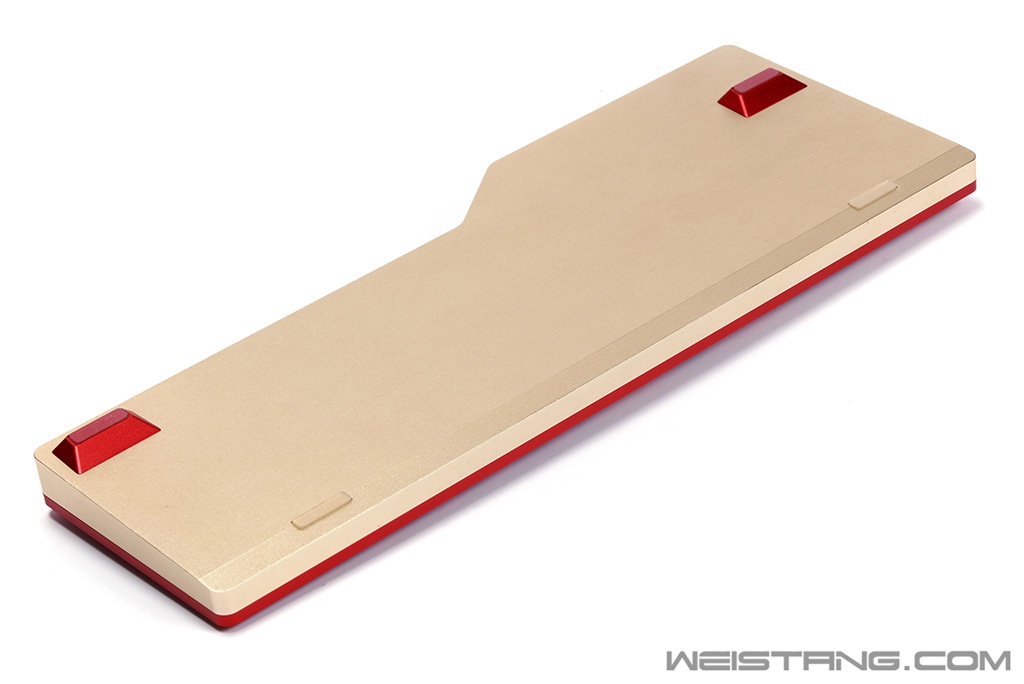

底面特写
侧面特写
同样阳极铝处理的金属垫脚

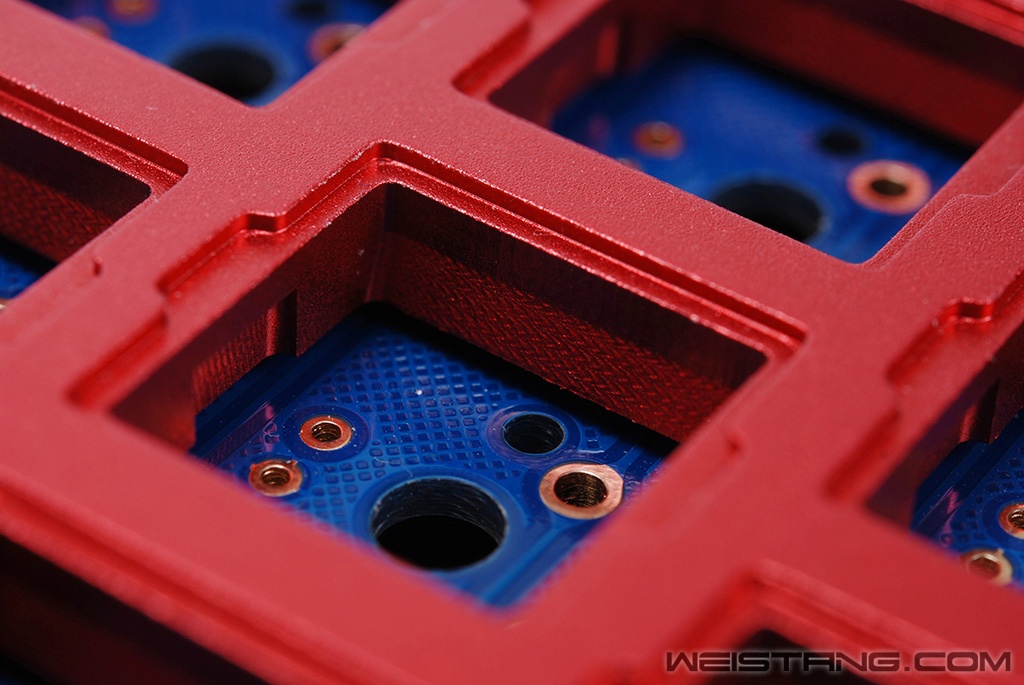

定位板（上壳）轴位特写 能看到有对应轴体底壳卡扣部分开槽

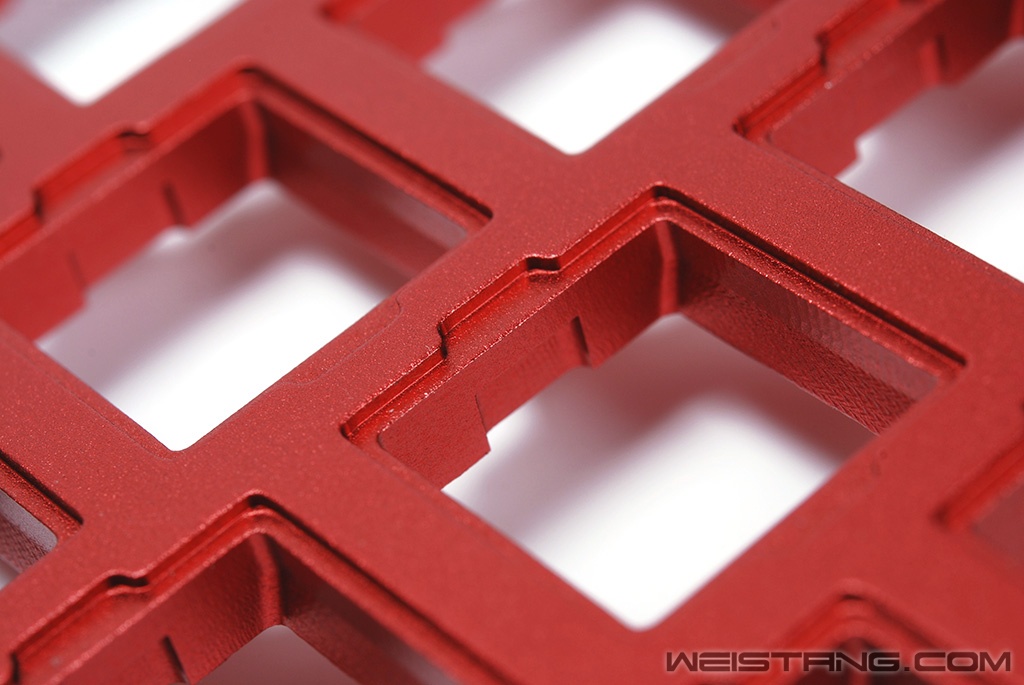

定位板轴位特写 注意到轴位底部是按照轴体做的内收斜面
DIYer72最下功夫的这个定位板轴位几乎针对mx轴做了最大限度的固定“优化”，定位板针对轴体外缘做了一层阶梯卡位，精度控制的也相当准确，轴体装进去除了外缘可以完全搭在这一层阶梯卡位上以外，轴体底壳的定位“卡子”也可以卡在内部的凹槽内，同时轴体底壳两侧面的斜面也可以贴合定位板了，这样除了让轴体固定的更加稳定，再有就是你将获得一种特别的按键手感，特别是用青轴，体验尤为明显。

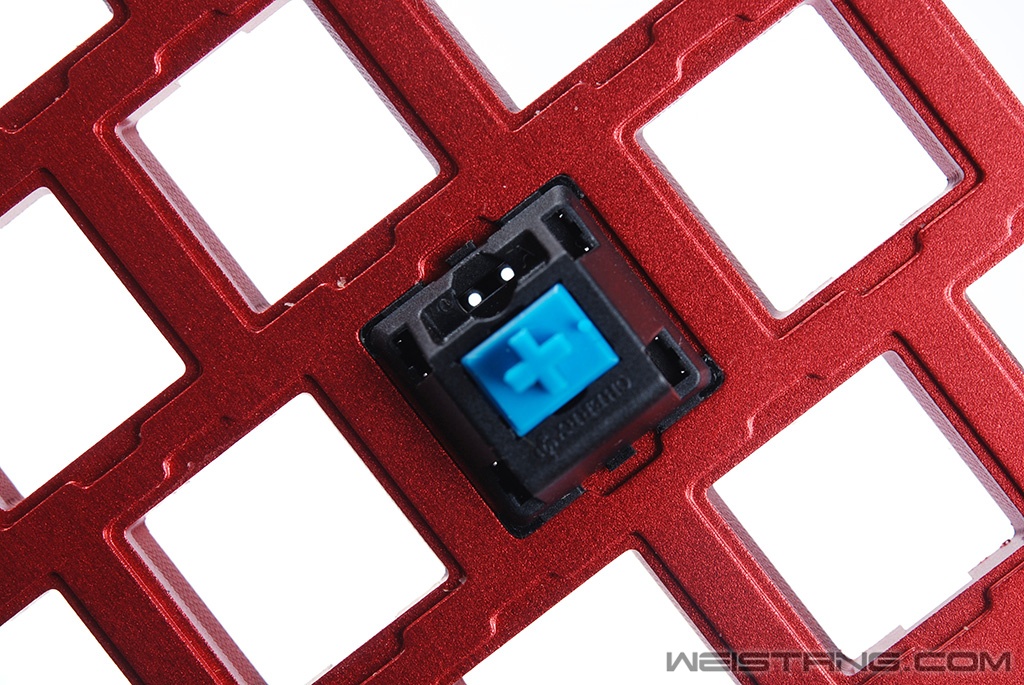

轴边缘完全固定在轴位阶梯边缘内

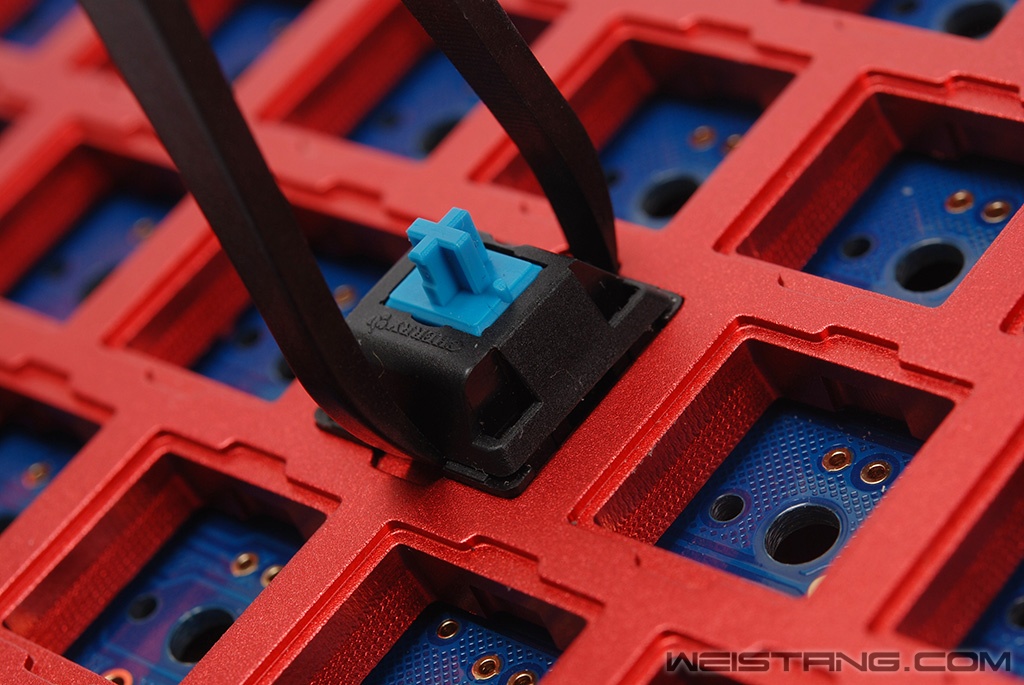

附赠了一个取轴镊子 按照凹槽开口位置掐住轴体边缘就可以将轴体取下
这也许是组装过程中除了焊接最麻烦的环节了 你觉得拧下六颗螺丝麻烦么？
能看到底壳内部对应垫脚位置用了两块磁铁，金属垫脚是通过磁铁固定的，实际稳定性相当不错。
PCB是通过9颗螺丝固定在定位板上 对于一把接近60%尺寸的键盘来说固定位足够了

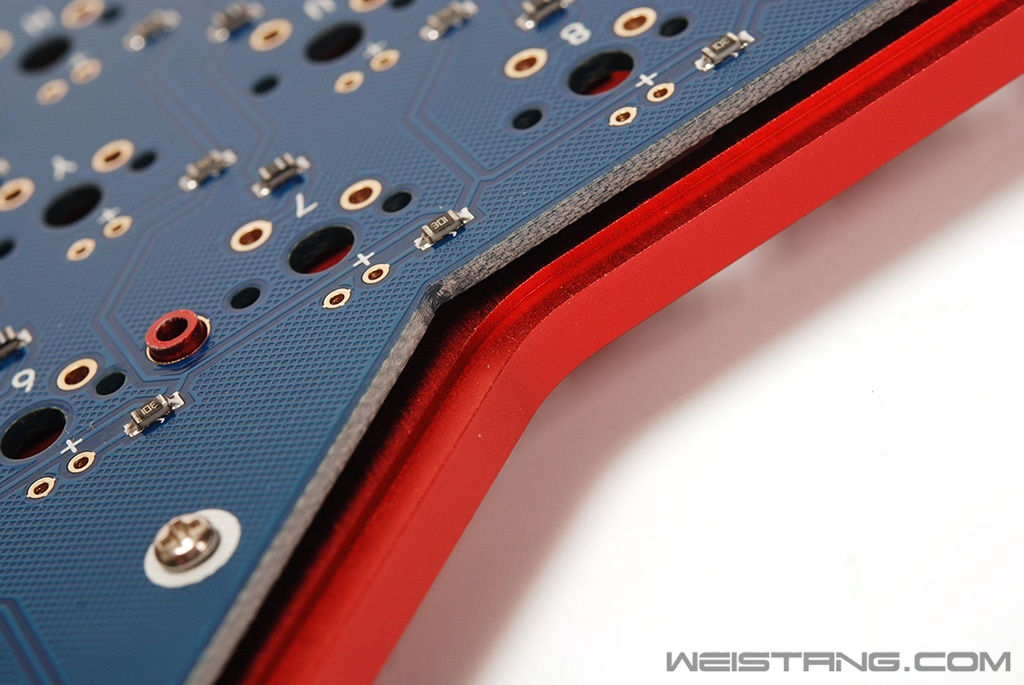

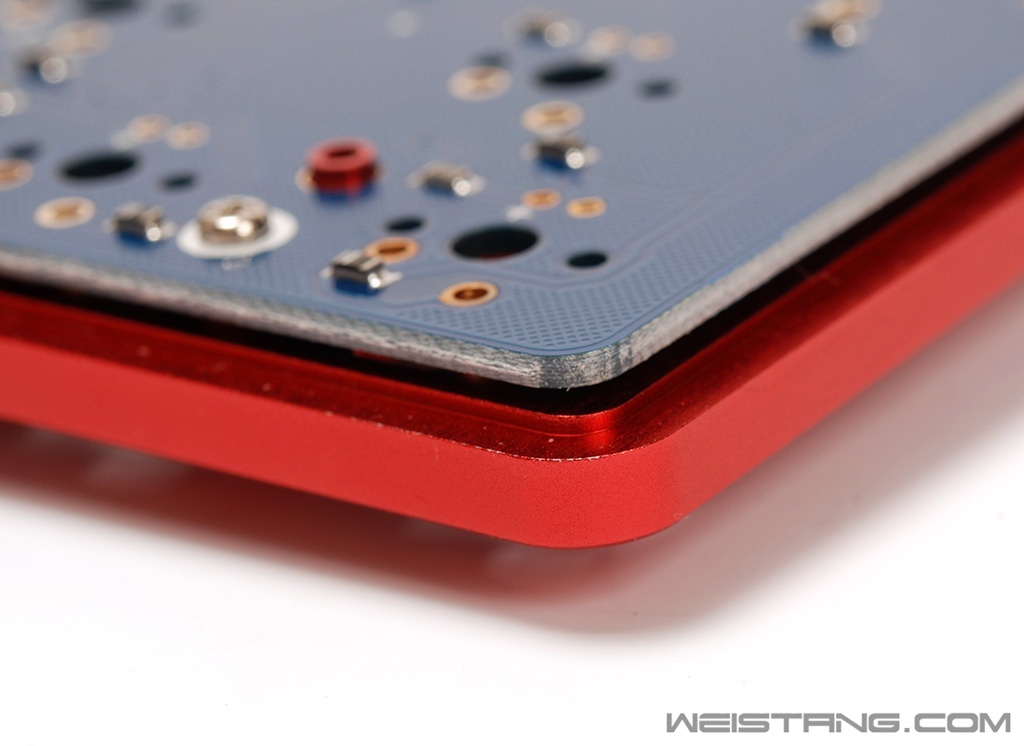

定位板和PCB之间由螺丝位提供的垫高来保持一定距离
这部分距离是给安装热插拔灯座和轴座设计的
如果你想尝试一下改外置插座的led热插拔方案的话，那么DIYer72这个设计是很贴心的，因为你不用为PCB和轴体之间的距离是否够热插拔灯座而烦恼了，当然如果你跟我一样喜欢轴内加灯座的话那么可以无视。
定位板

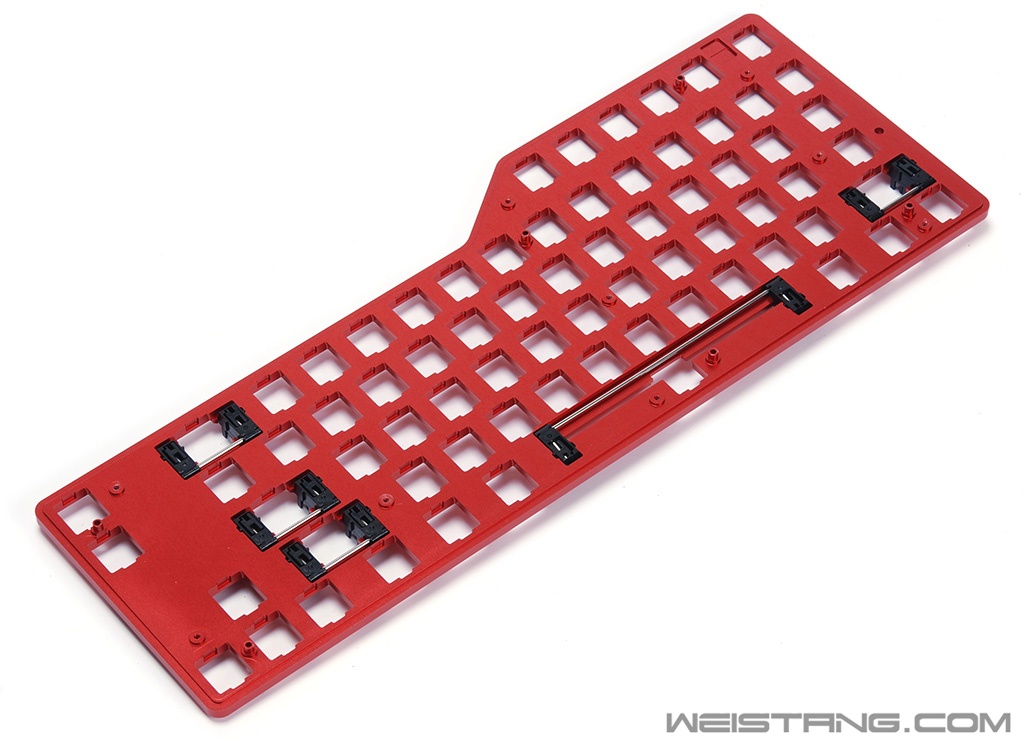

铝合金定位板正面是阳极化磨砂处理
铝合金定位板背面并没有磨砂化处理
定位板轴位特写
定位板轴位特写

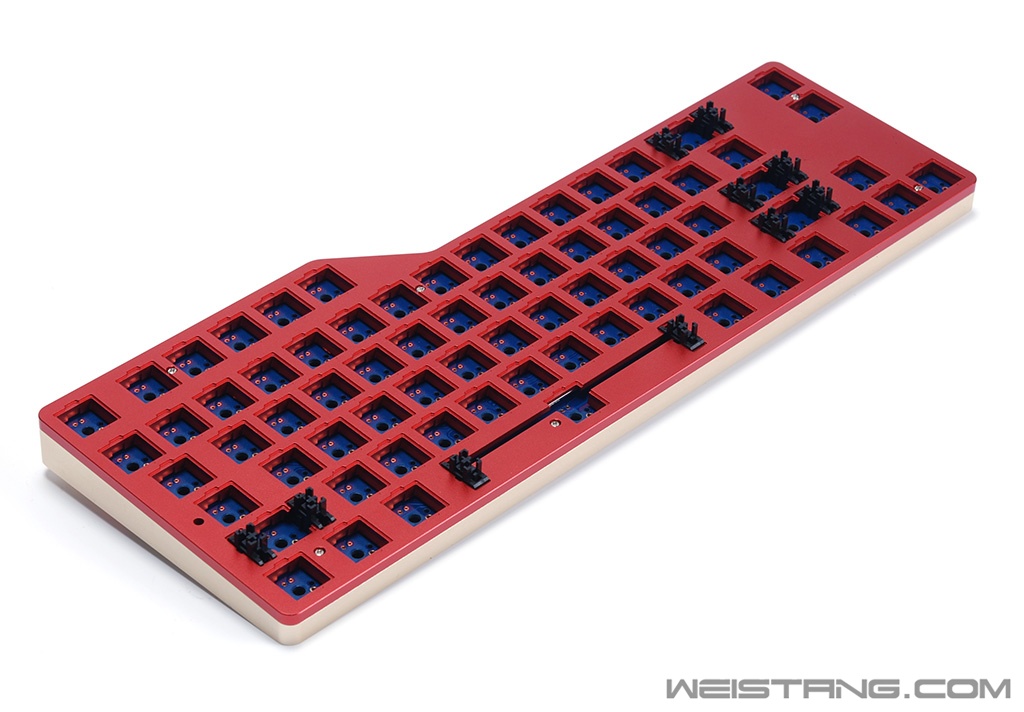

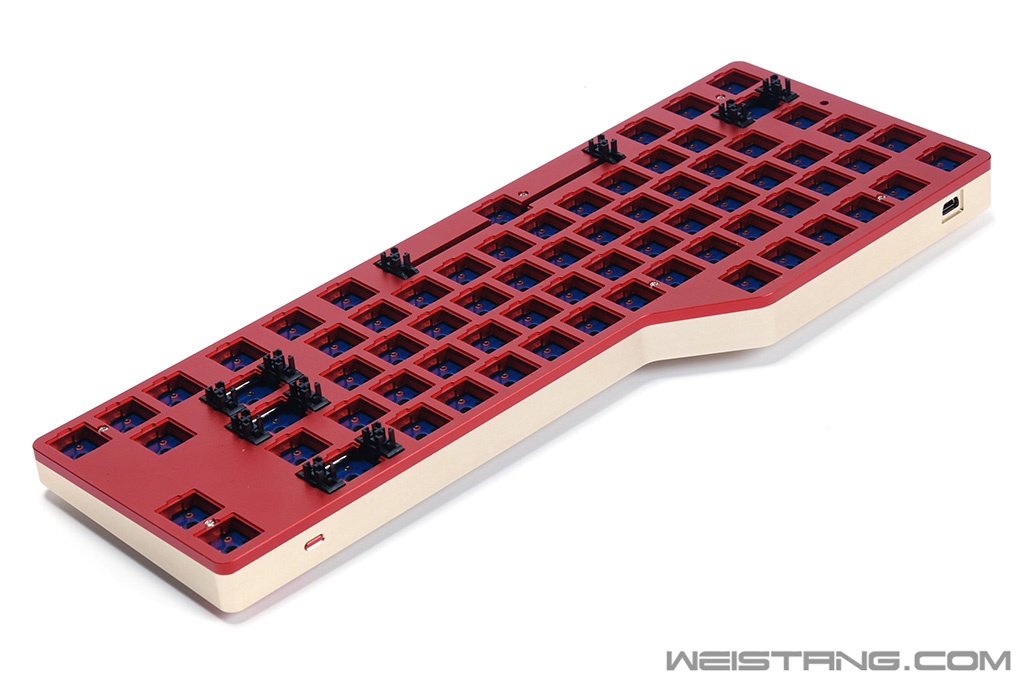

钢板卫星轴也都固定好了 键帽没问题的话大键位完全不用担心卡键的情况

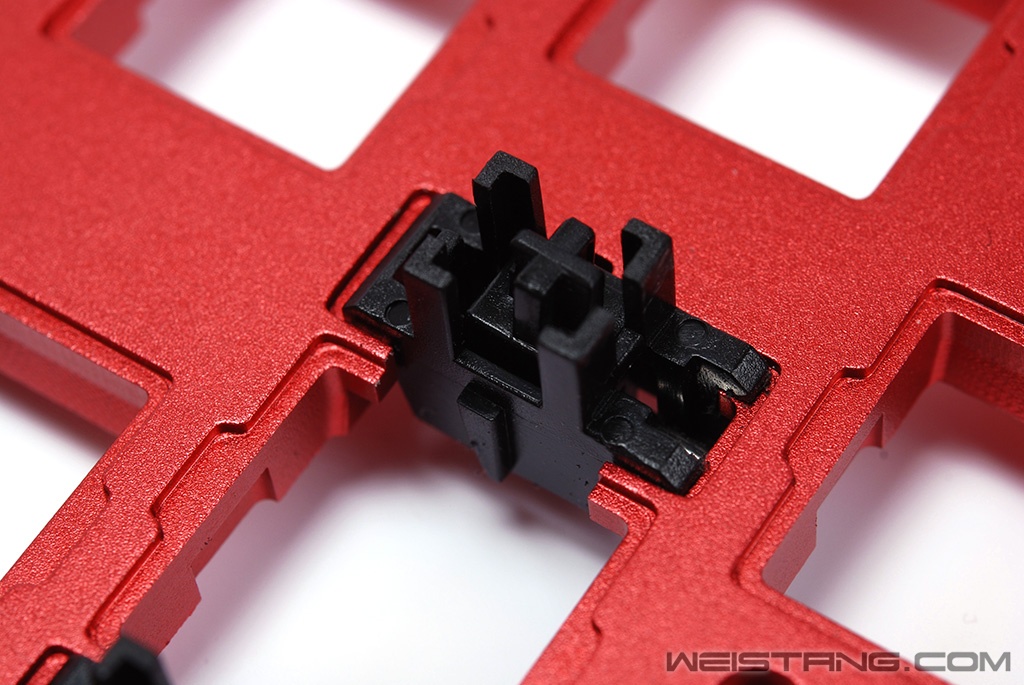

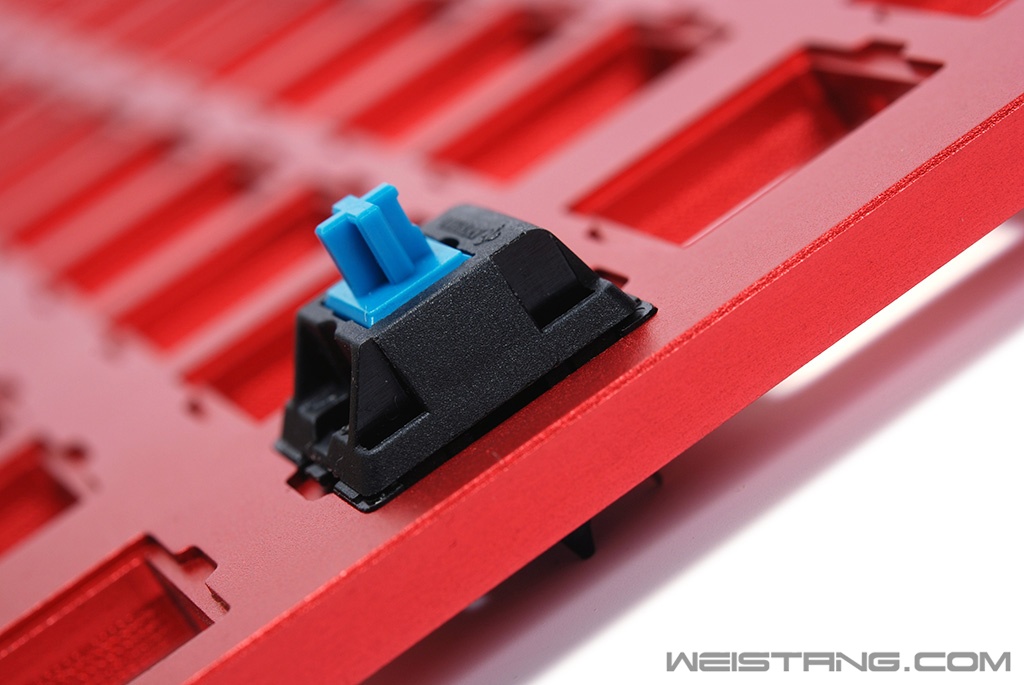

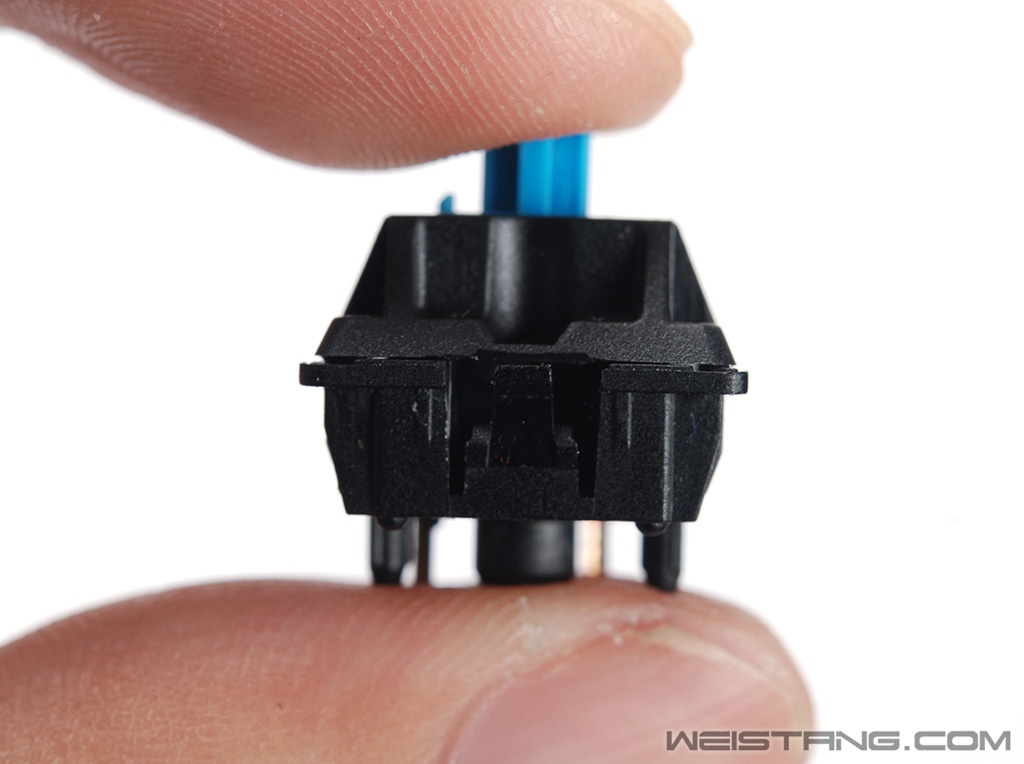

轴体底座两面有斜面设计 刚好DIYer72轴位内有倒角处理来对应

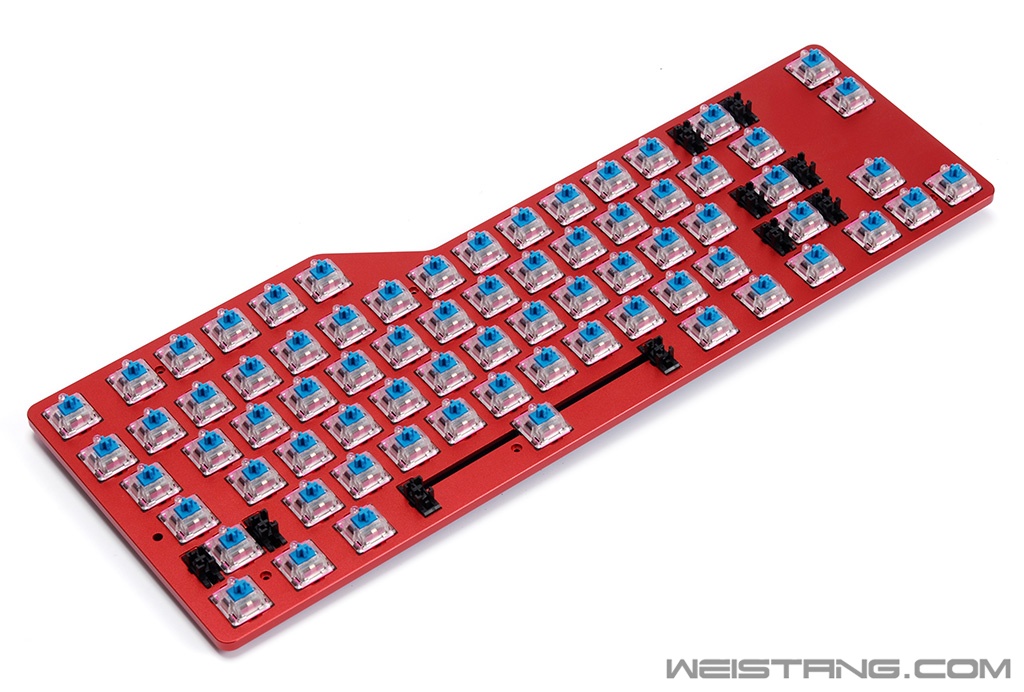

轴体安装后即使不用焊接也在定位板中非常的牢固

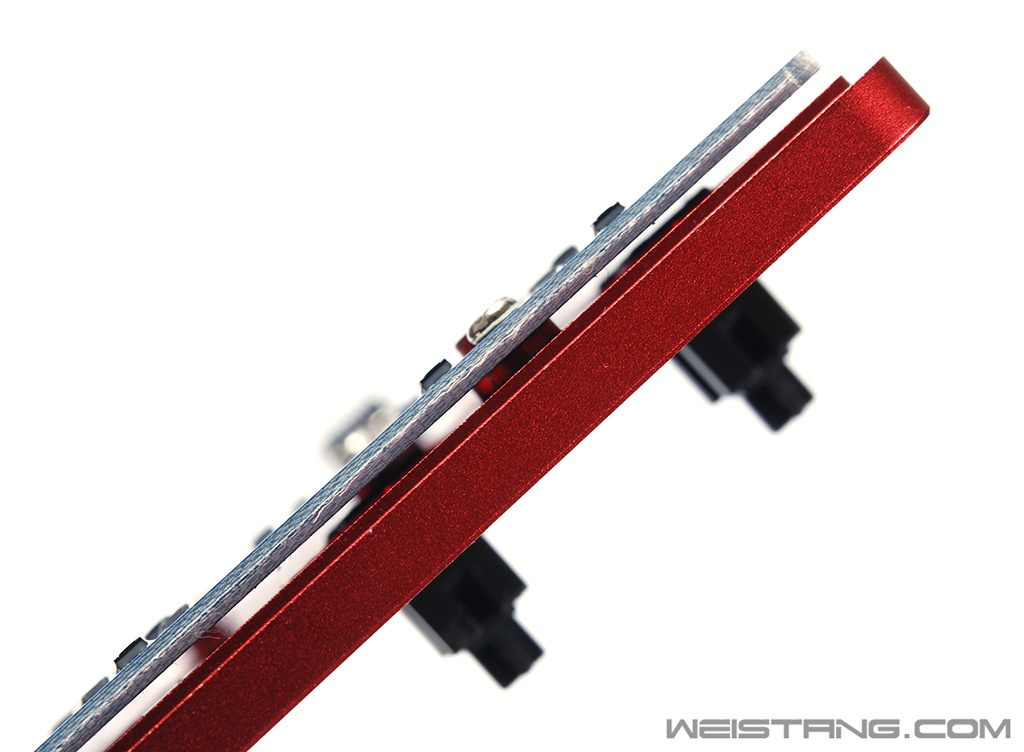

定位板背面 跟轴体底面近乎在一个平面
特写
特写

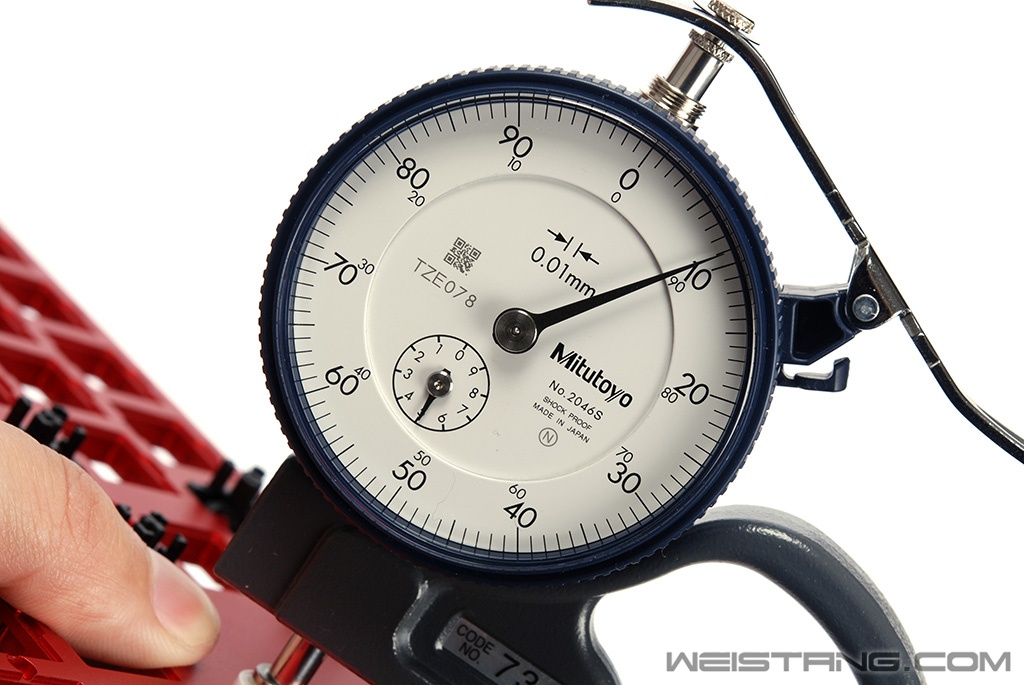

上壳厚度约为5.09mm

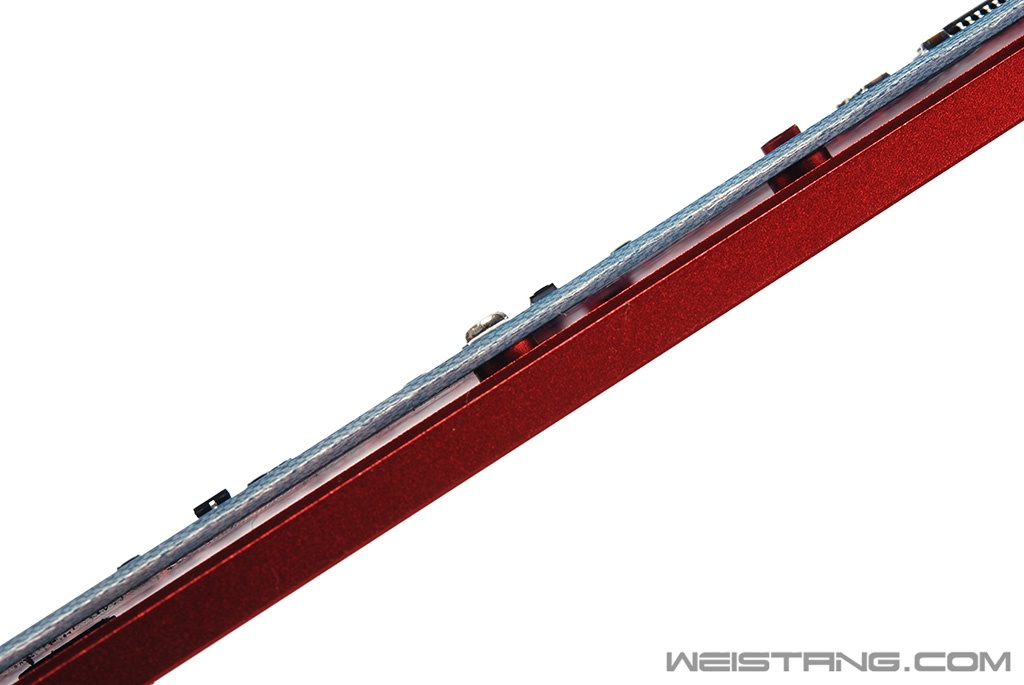

定位板边缘特写
定位板边缘特写
定位板边缘特写
PCB
DIYer72采用了对应规格的PCB设计，其实PCB整体功能上面跟DIYer60没有什么区别，不同的是这次的DIYer72换成了蓝色PCB。

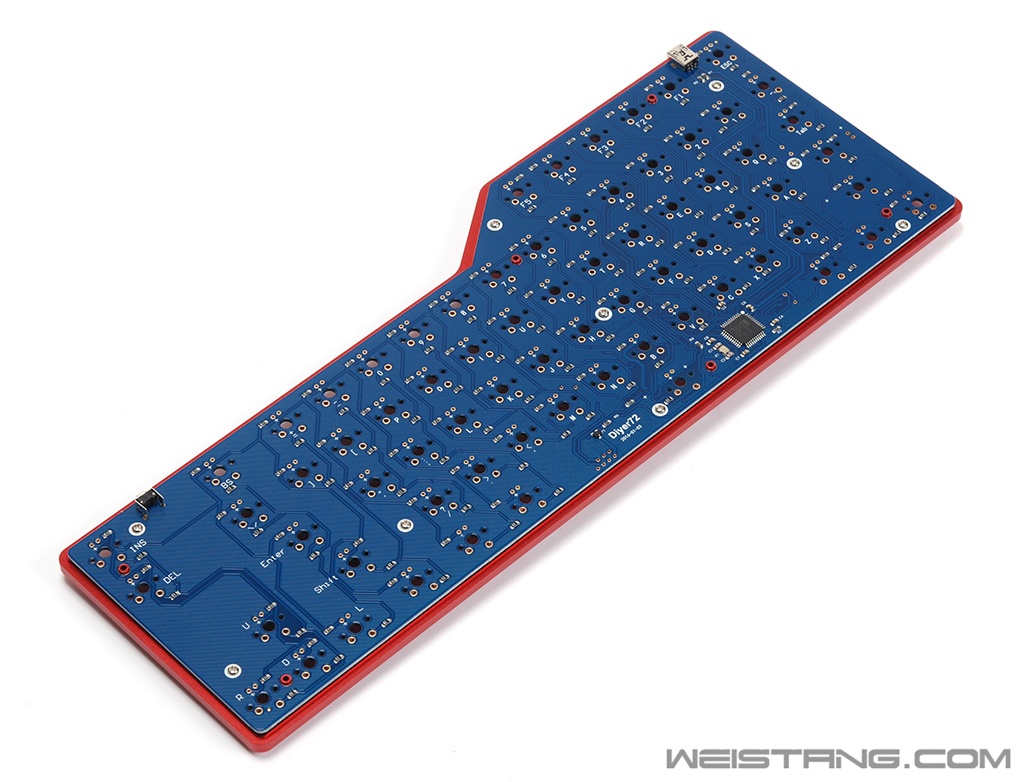

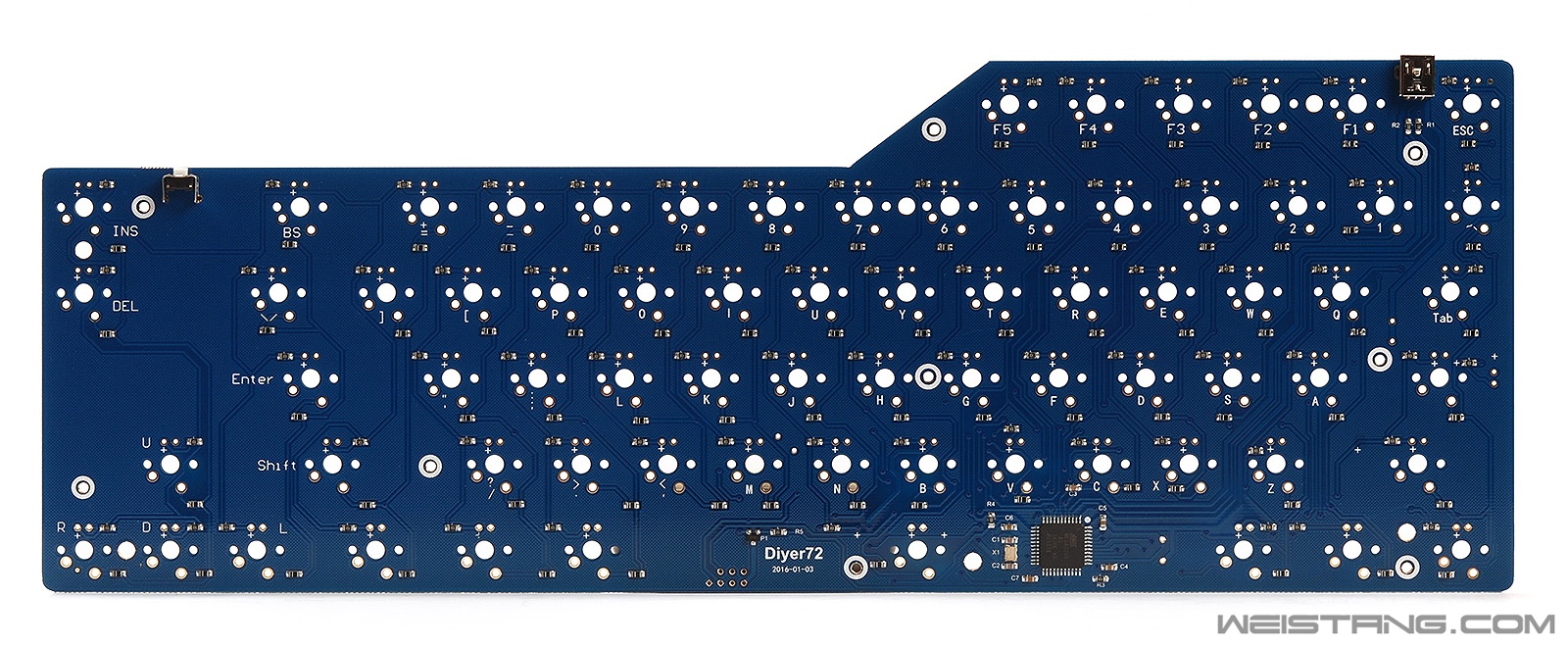

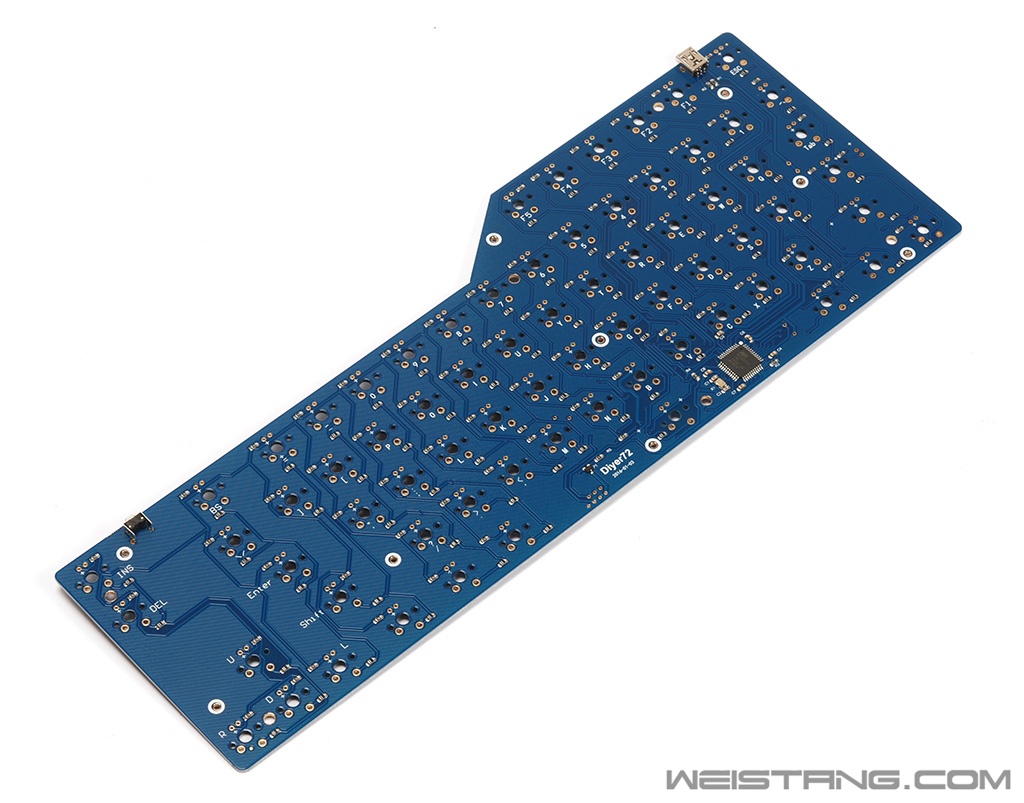

PCB
PCB

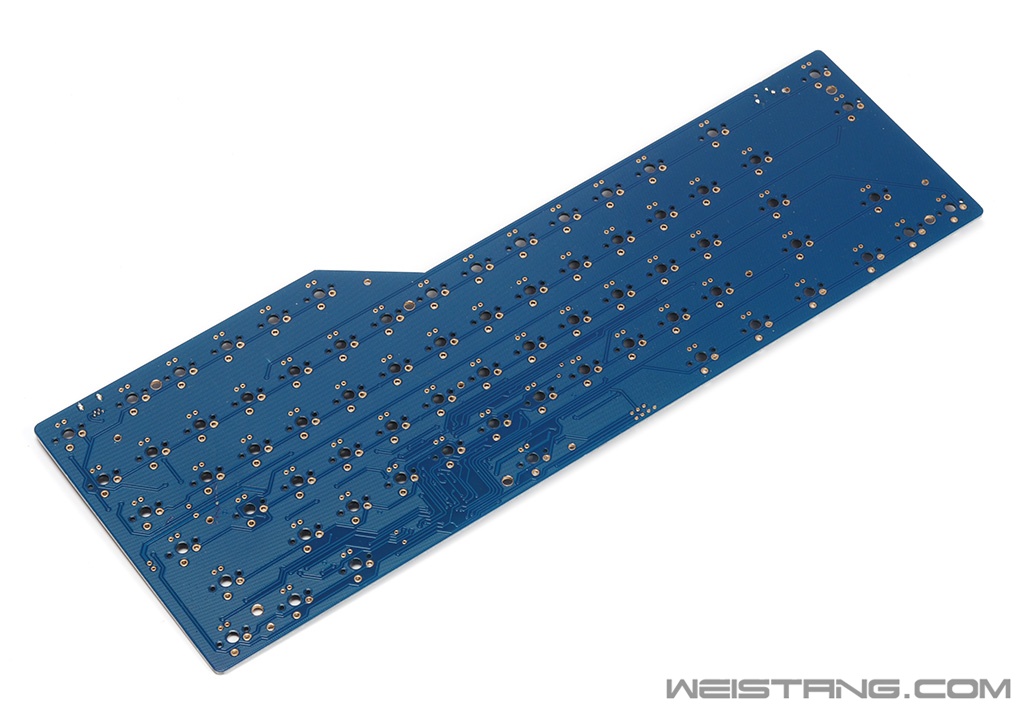

PCB 背面 （点击上图可放大）

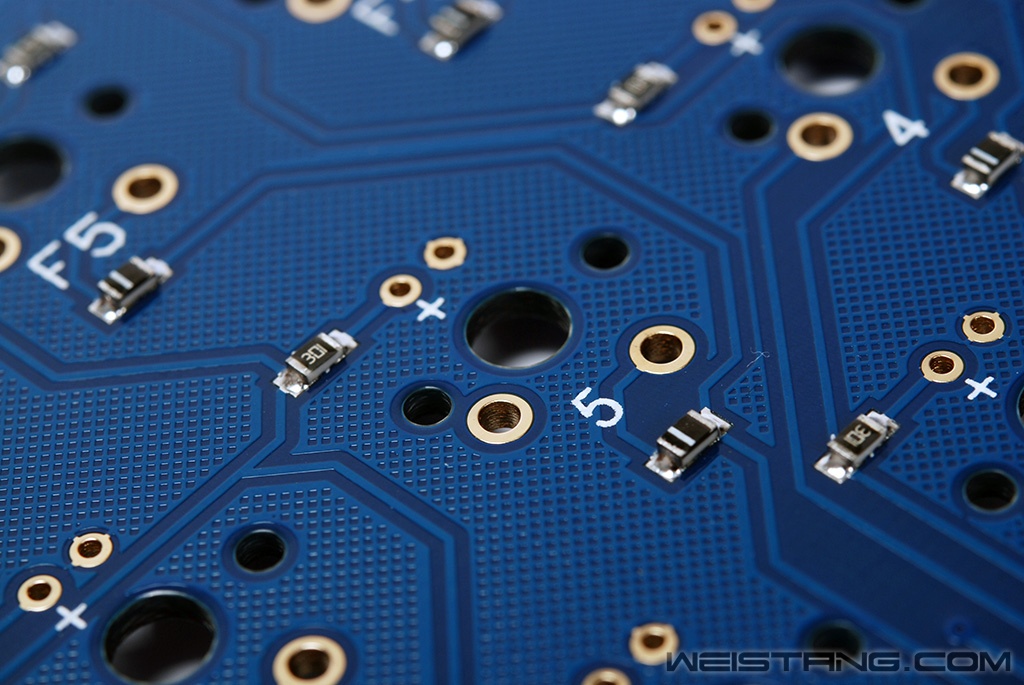

PCB正反面都是网格化覆铜 具有很好的抗干扰特性

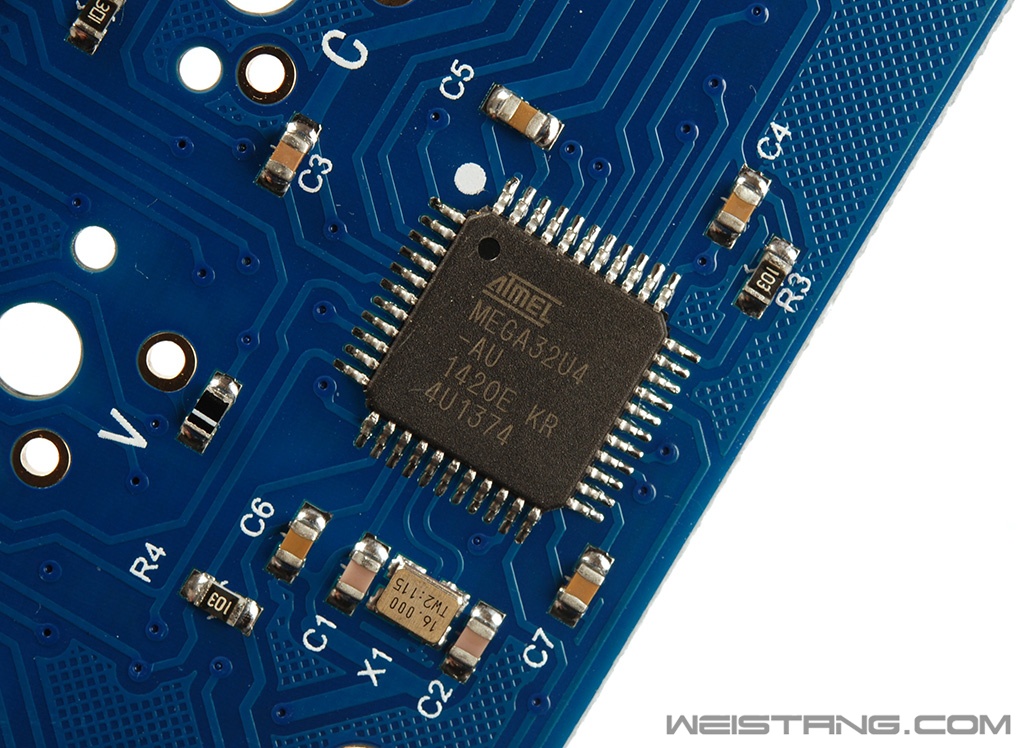

MEGA32U4主控 GH60多用这款主控方案 性能足够强劲

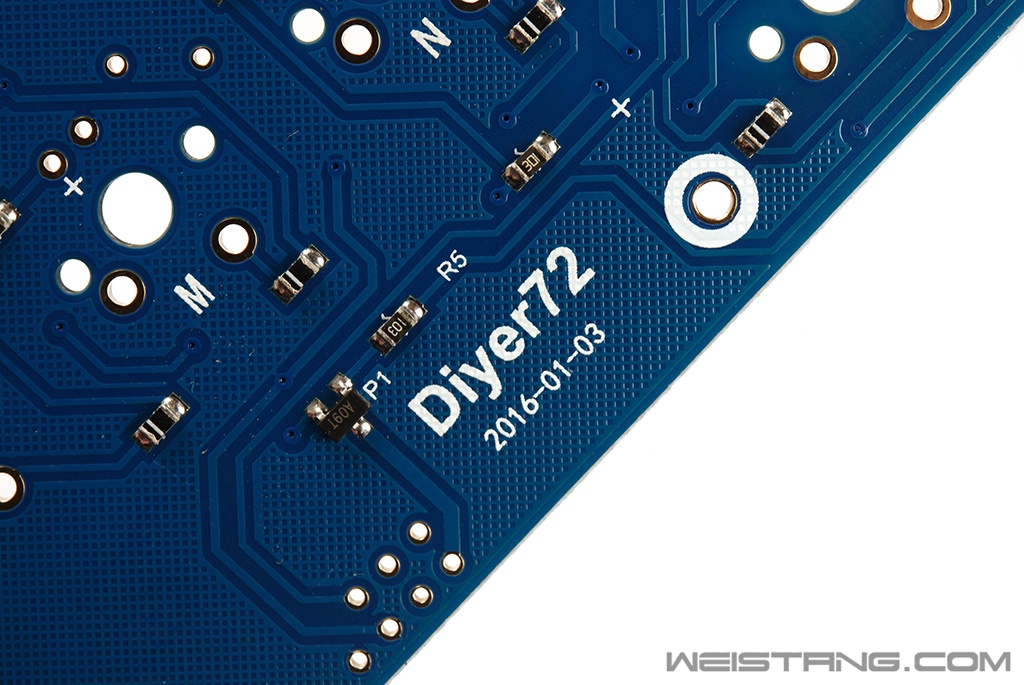

在今年一月就已经有成型的PCB方案了 其实DIYer72难度在定位板设计
焊盘位置特写
组装
装轴、焊接、加灯、焊接，关于mod轴的部分这里不多介绍了，大家可以看一下以往外设堂的客制化键盘组装和改造的文章。唯一需要注意的就是led焊接前如果不稳定可以用胶带临时固定一下，焊接ok后再取下胶带。
焊接完毕
正面

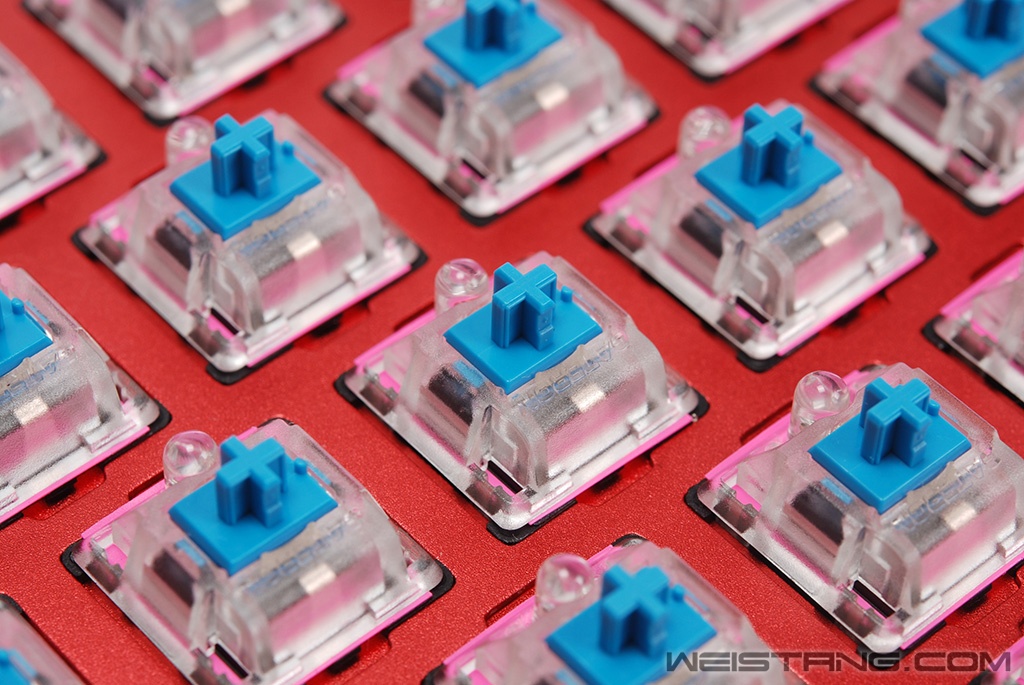

轴体特写
轴体特写
完全没有偏轴的情况 DIYer72的轴体固定非常稳定

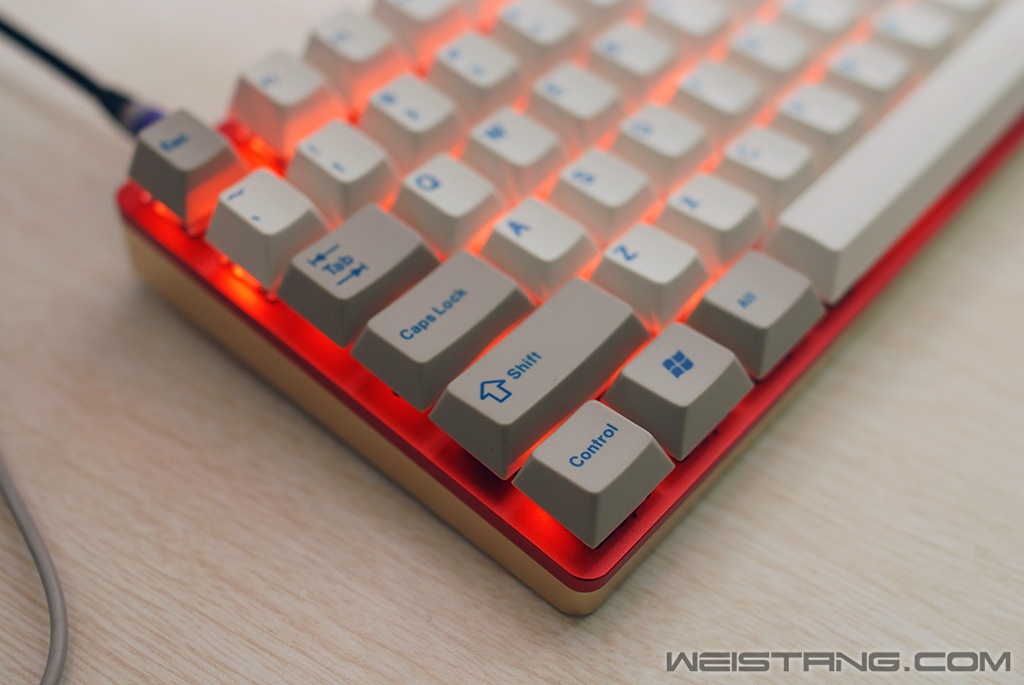

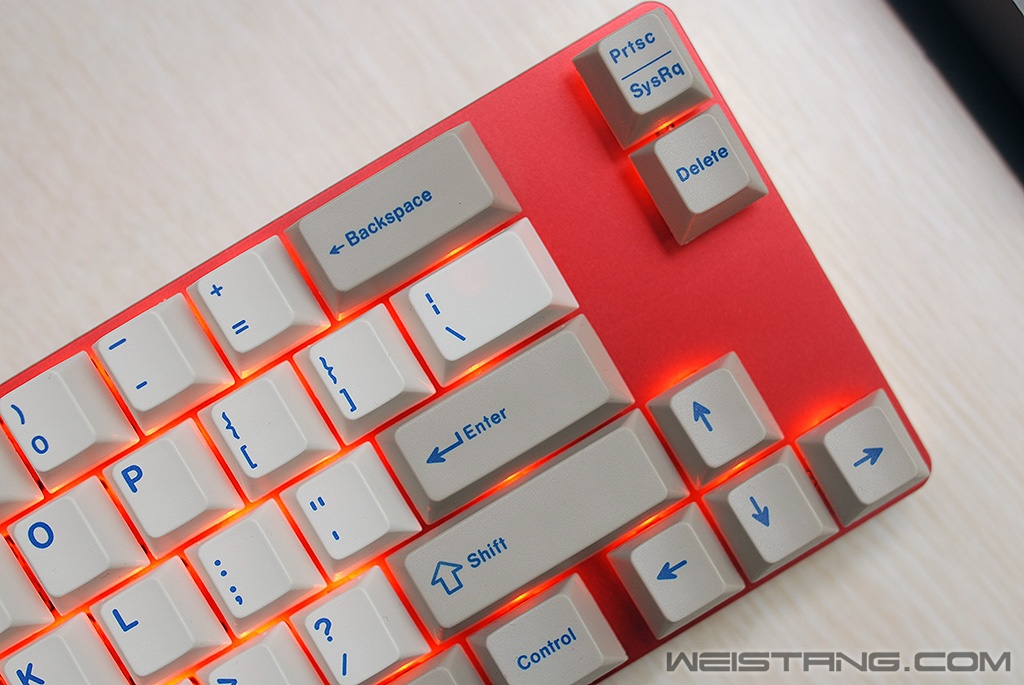

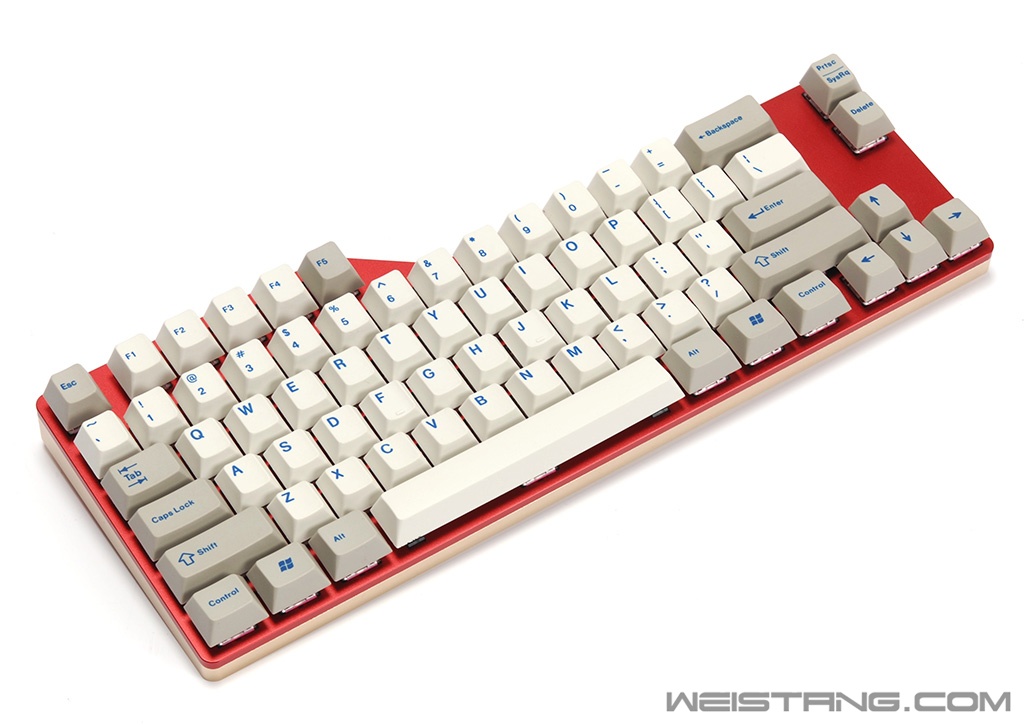

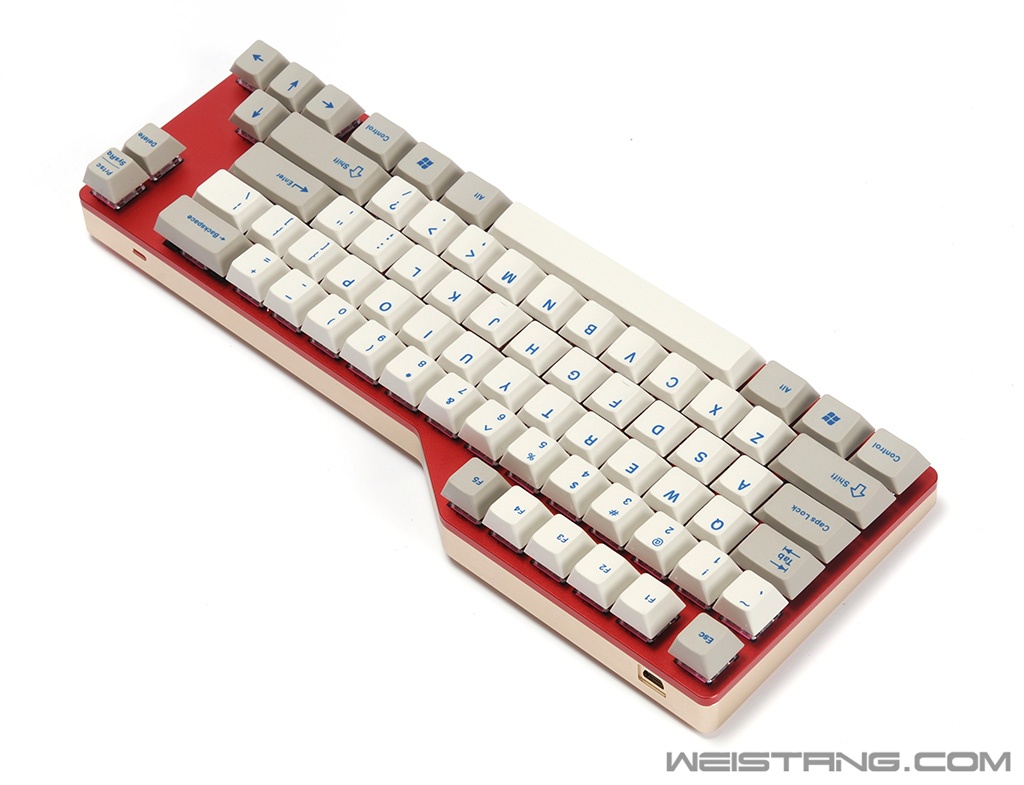

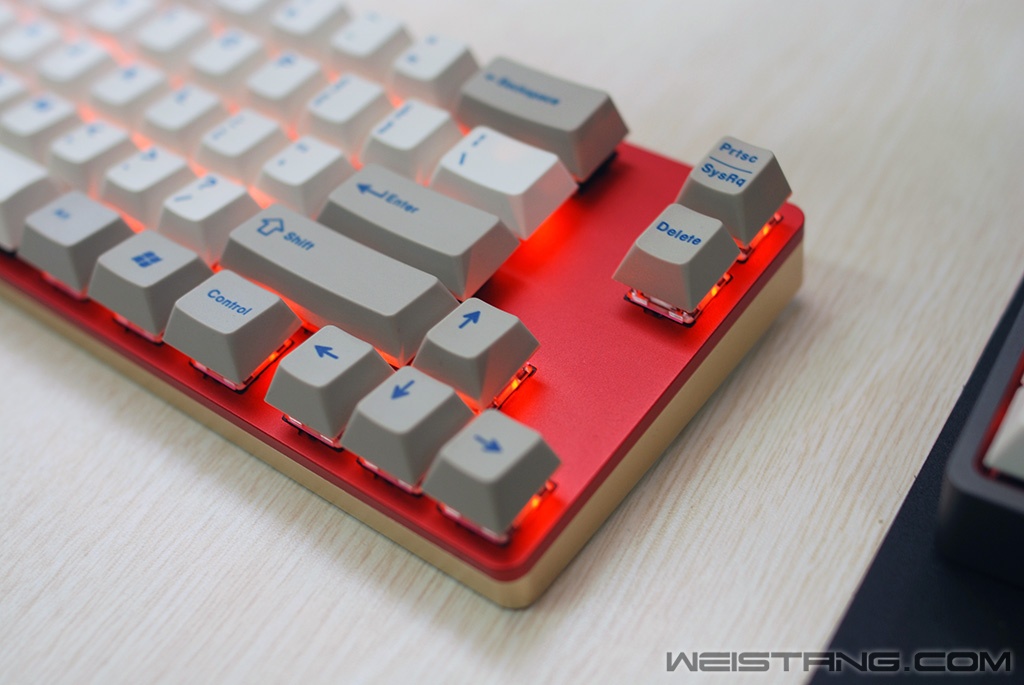

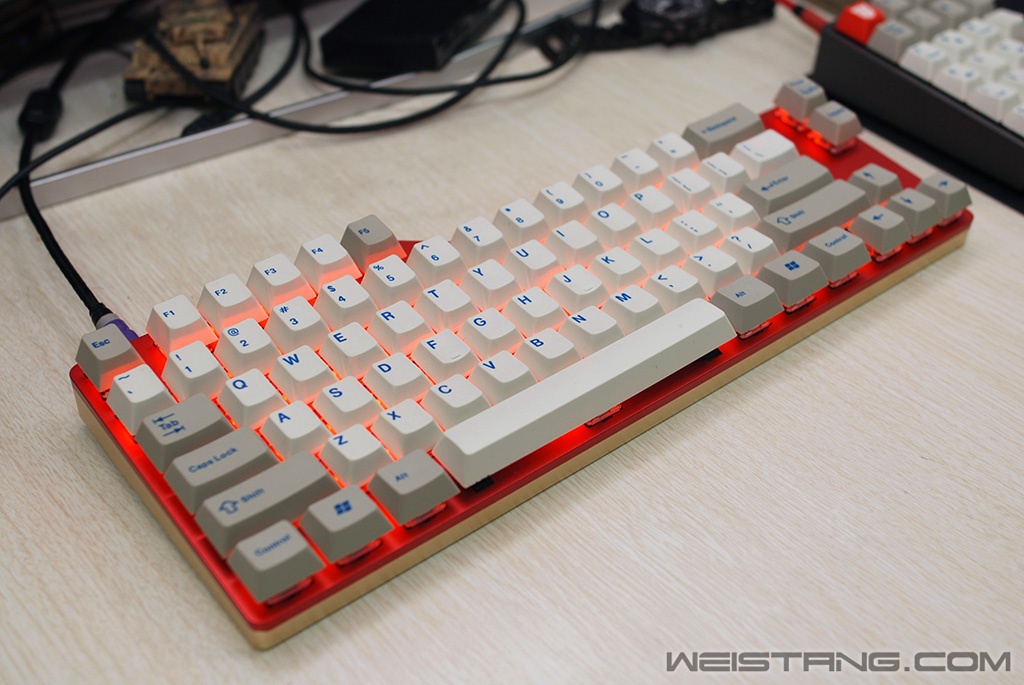

组装完毕
组装完毕
组装完毕
组装完毕

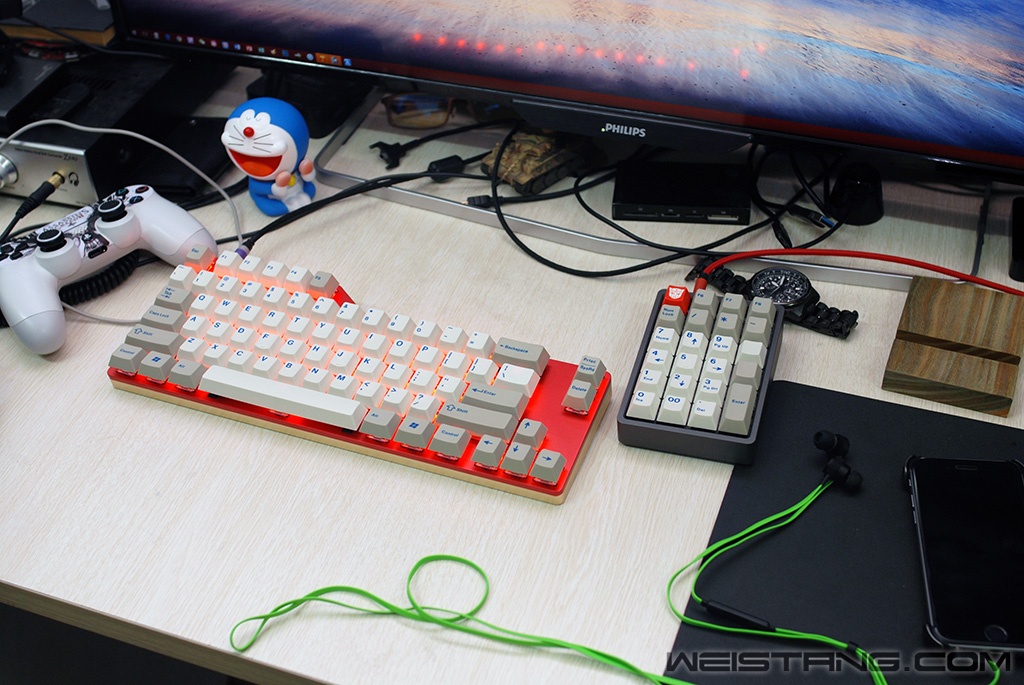

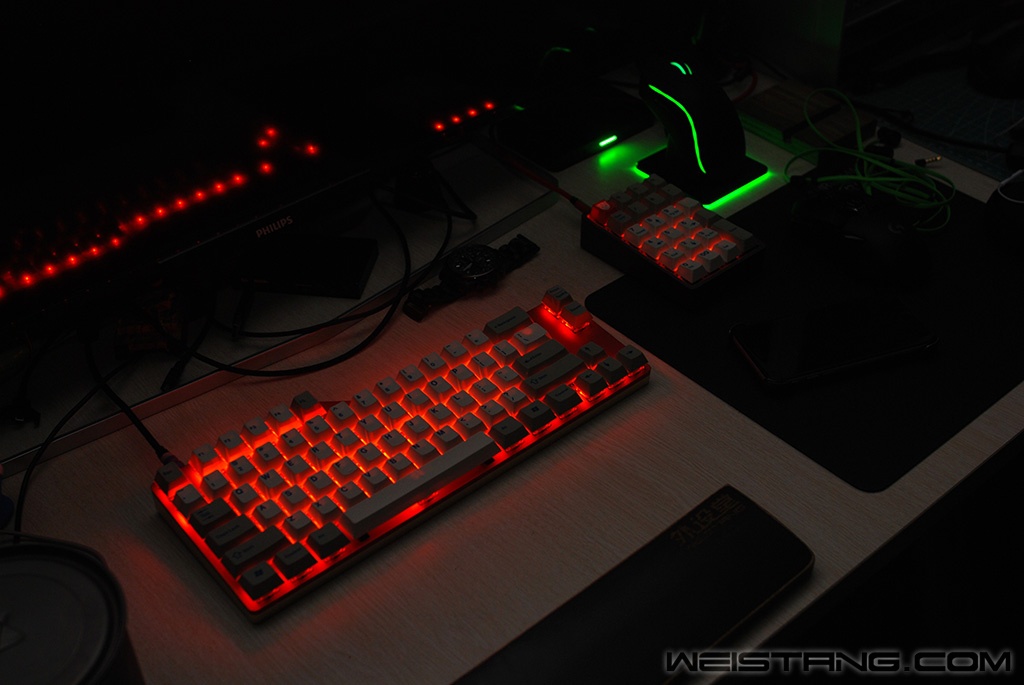

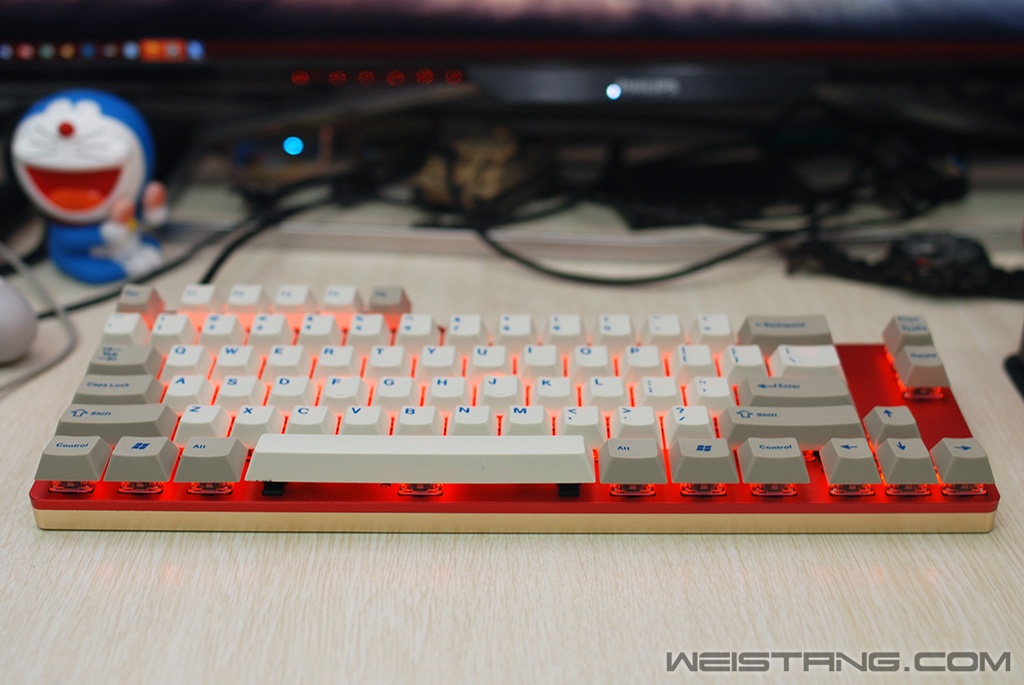

实拍
用60%玩游戏可能确实很纠结，首先没有功能键区和方向键在比如玩GTAV之类的游戏中确实吃亏，但即使增加了F键区的DIYer72对于喜欢客制化键盘的同学来说也是小众，我觉得如果对工艺真的很有信心不如直接把F键区直接补全，毕竟这款方案的图形化简洁编程功能也是特色，按键越多对于用户来说可玩性也就越高，然后在右上角空白区在弄个logo的金属铭牌想必也是极好的，毕竟上壳厚度足够，来个沉头内六角M3螺丝兼顾亮骚和简单。

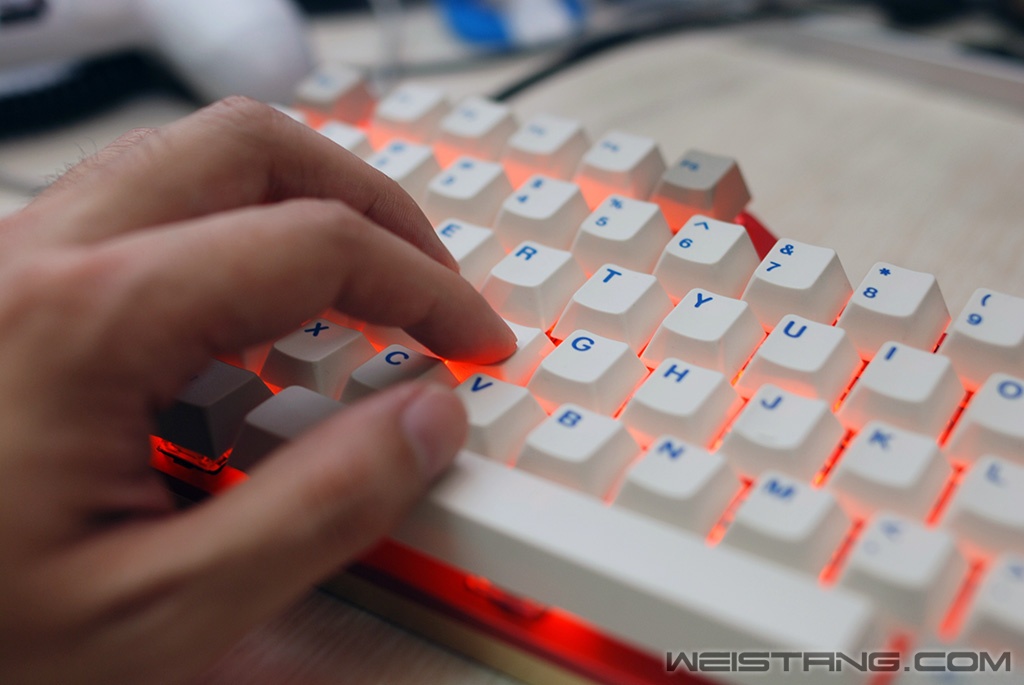

改青轴的DIYer72键盘手感体验

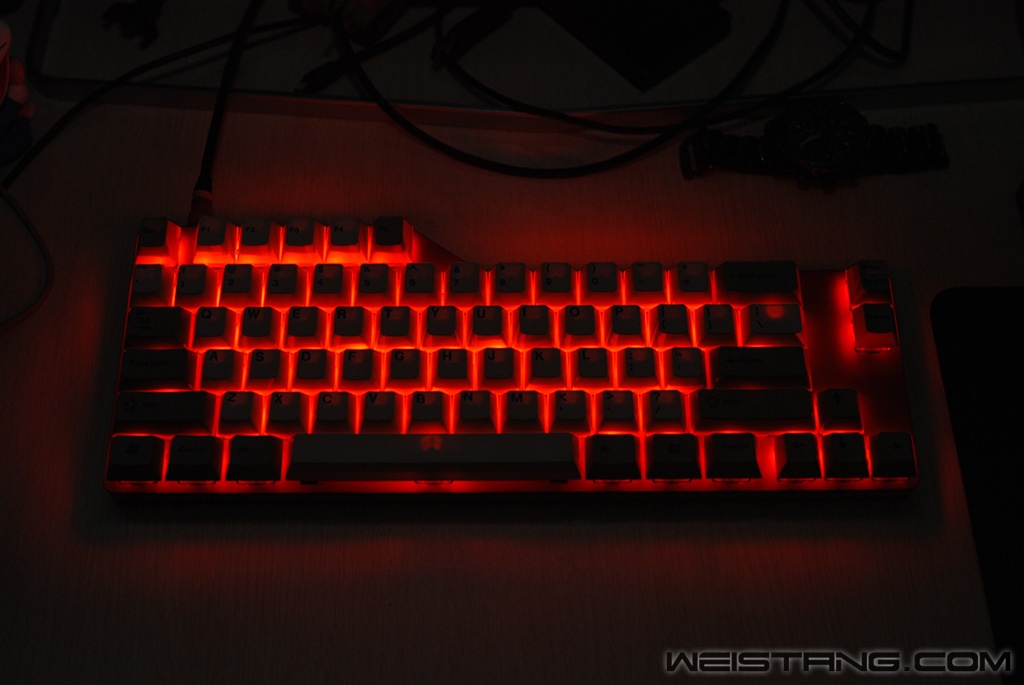

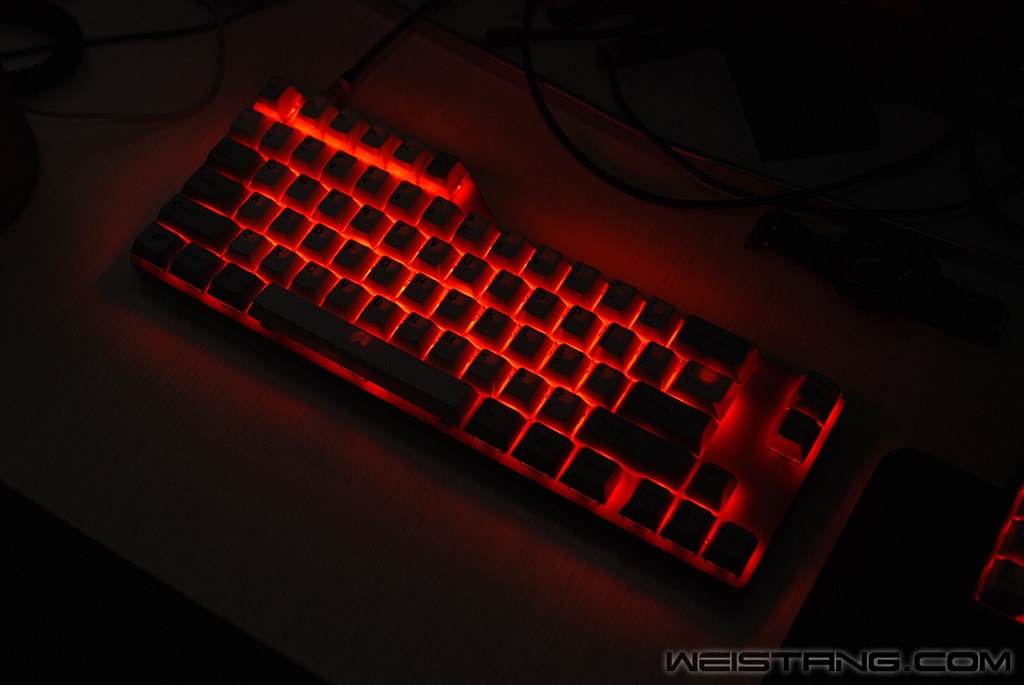

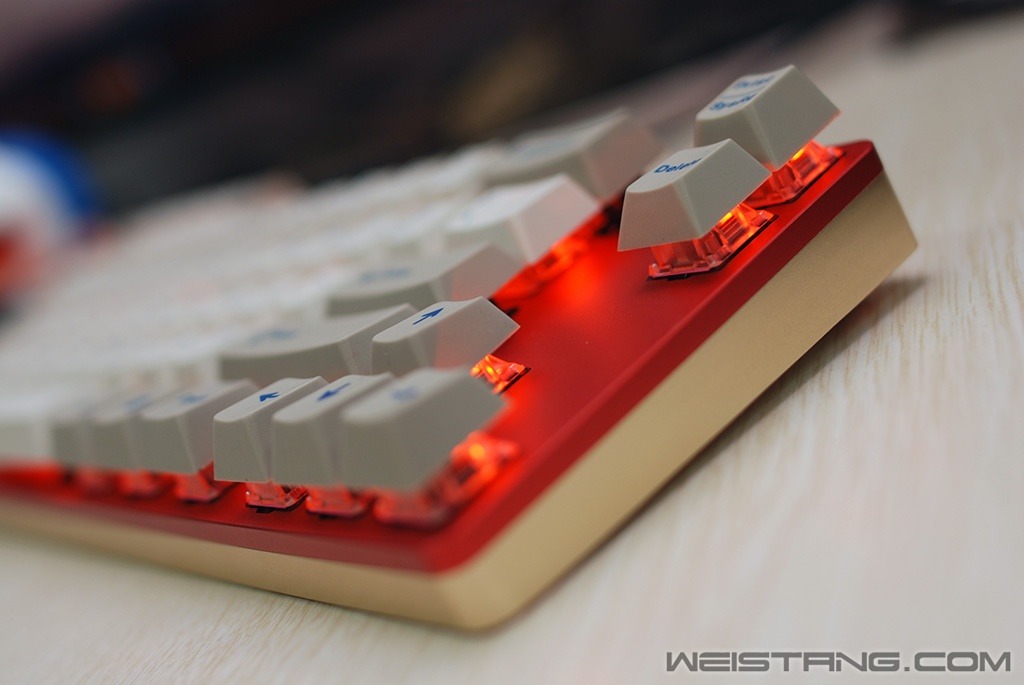

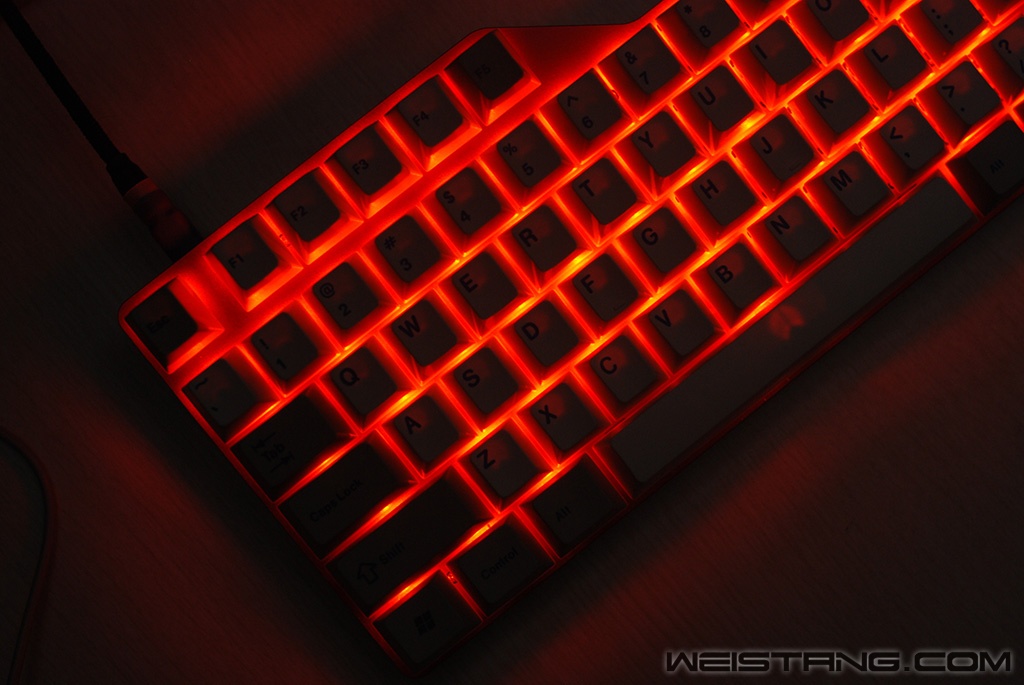

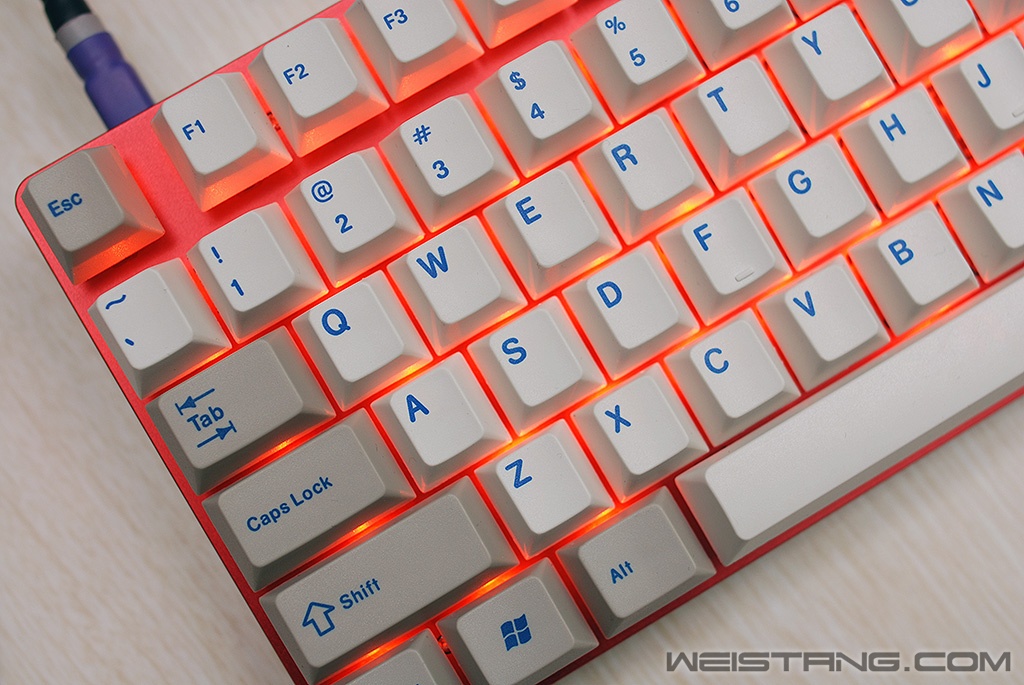

3mm球帽led有一定透镜作用，所以亮度看上去会比方头led的更强一些。
总结
DIYer72的设计出发点针对轴体加固确实下了很大的功夫，相当的成本也都在这个上壳定位板上面，对轴体的完全加固同时还会带来特殊的手感体验，比如我手中的这把青轴DIYer72。按键布局上面也是从实用的角度出发，前部F键区过渡的斜面可能让许多同学觉得有些怪，但包括方向键以及F1~F5的功能键对于游戏和一些应用来说是相当实用，这里我也鼓励继续推出补全F键区或者直接87的版本。按键编程的直观与简单跟DIYer60完全相同，其实DIYer72和DIYer60的编程耗时我认为比某些带驱动界面的品牌键盘还要方便。不足的地方是底壳内部还是有稍明显的CNC刀痕的，这部分的处理还可以再强化一下。就轴体固定位的特色设计这一点我认为就足以拉开和如今市面同级60键盘的差距了，如果你是爱玩客制化的同学，这款DIYer72还是很值得关注的。
|
