开篇
如果说近期mini-ITX方案的箱子有哪款非常个性的，我想应该一定就是NZXT Manta这款箱子了。如果你是已经厌倦平直的机箱板面设计的话，NZXT Manta的弧面设计绝对能让你眼前一亮，这款箱子是几乎六面都采用了弧面设计的风格，当然这并没有耽误Manta拥有侧透的设计，所以远看的话会感觉Manta这款箱子很萌系，像一个小胖子很有意思，仿佛要涨开一样，另外如果你单纯以为NZXT这样的设计是单纯概念风格那就错了，因为近乎支持目前mini-ITX方案机箱中最大的散热器组合与电源和显卡限长，以及双倍与NZXT普通ATX机箱的理线空间，所以散热的搭配包括对于改分体水冷来说应该是没有压力的，官方标称Manta支持双280mm冷排，
拆解图
NZXT Manta mini-ITX 机箱
整体
Manta的外观也采用了非常简约的设计，后面会有更多详细的介绍，全钢面板和侧边设计。顶部和前部面板都采用了易拆设计，方便拆解安装冷排或者风扇。
参数表
整体重量约为7.2KG对于一款单纯ITX机箱来说属于偏重的水平，CPU散热器限高、显卡与电源限长水平告诉我们Manta几乎可以容纳市面各种主流或者高端的散热器、电源以及显卡，TITAN X的长度约为280cm，就算上Radeon Pro Duo也是完全没问题的，电源就更不用担心了，支持到363mm长度的电源，其实还为电源提供了充裕的隐藏式出线理线空间，这个后文装机秀中会给大家介绍的。
整体
NZXT Manta 机箱
Manta这款箱子有两种颜色，一种是本文的黑色+红边的风格，还有一种是白色+黑边的设计。看似胖胖的外形配上简约的风格真有一种概念箱子的风格，但Manta其实内部结构并没有外形风格那样的不同寻常。
侧面
整体
Manta的风道设计是蛮有意思的，前部和底部进风都采用了侧边通风网的设计，也就是我们看到Manta两侧板微微与主体结构分离的部分就是进风网的结构，这个进风网是跟顶壳以及前面板一体的。亚克力的大侧透结构基本上将机箱内部的风景都全盘托出了，你想晒散热，你想晒SSD，这样的心理都能满足你，但大侧透亚克力需要注意的就是不要刮花，Manta全新箱子亚克力侧透侧板内外也都是有保护膜的。
前面板基本上没什么装饰 除了底部的NZXT暗黑色的logo
底面
箱子红色部分的内测版是塑料结构的。外壳全钢结构，上的是一层磨砂漆，漆面还是很均匀的。
注意背部的12cm自带风扇是可以调整高度的
背部可调节高度的12cm风扇位让我们这些硬件爱好者更容易找到适合不同散热器结构的风道位置，同时特别对于某些发热量较高的显卡也是可以偏重其背面的风道散热。
特写
边缘进风结构设计
支持两个前置usb 3.0
边缘进风设计
power键特写
细节
正对着我们的有两个2.5寸硬盘位，而3.5寸的硬盘位则被设计在了电源仓内和后面板上，内部有一部分红色面板设计，这部分可以用于藏线。特别是24pin位置的进线口是一整排通的，也是可以照顾不同主板的24pin插口位置不同的情况，比如我们接下来装的这款板子就是这样。
内部
特写
电源仓位是非常大的，所以Manta支持363mm长度的电源也算是正常了，其中前部给冷排和风扇预留了一定的余量开口，但如果用厚排的话风扇可能就需要装到面板与冷排之间的位置了，如果是发光led风扇可能就不能露出来了。。

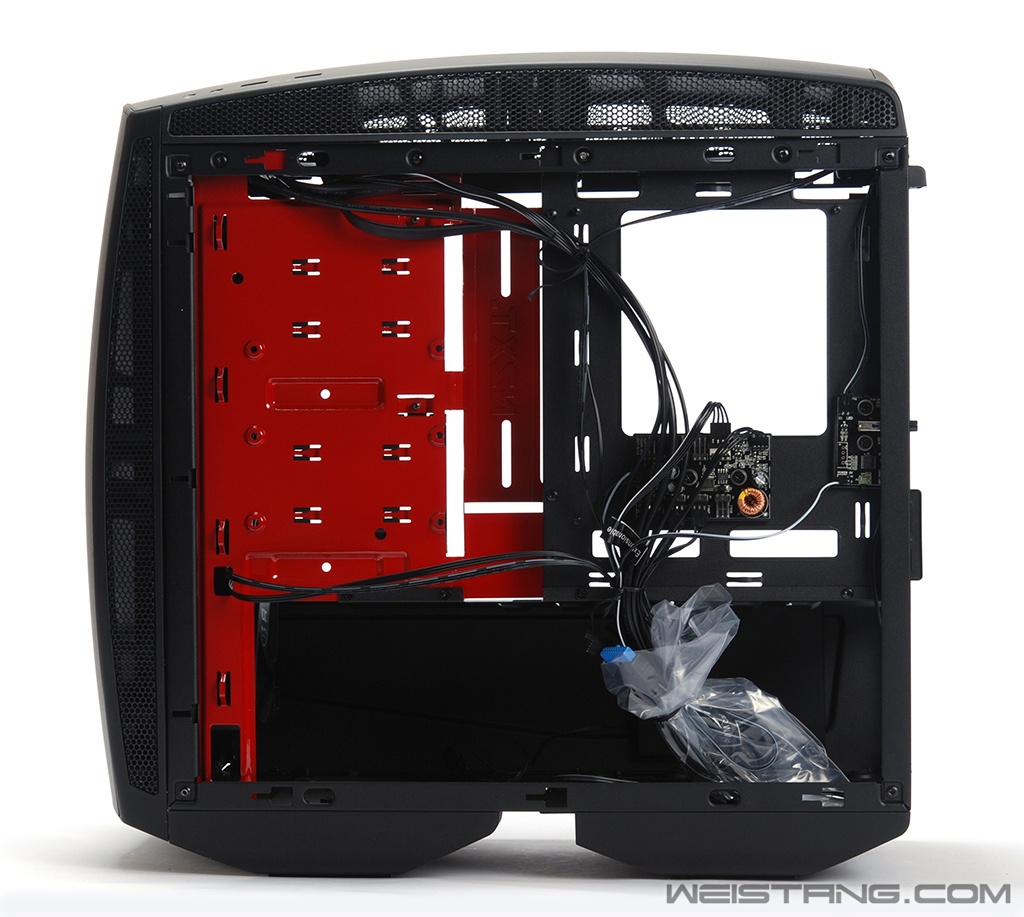

背面内部特写
背面是有充足的空间，其实Manta更多强调的是将电源线尽可能藏在电源仓内部，因为背板尽管理线空间足够，但是由于背板有CPU散热器安装的开孔以及风扇扩展的PCB还有硬盘固定位，所以实际扎线的位置并不是很多，Manta走背线的话需要尽量利用电源仓的空间。
特写
前部已经自带了两个NZXT 自家的12cm进风扇 静音效果还是很不错的
顶部可以支持280mm冷排以及240mm排

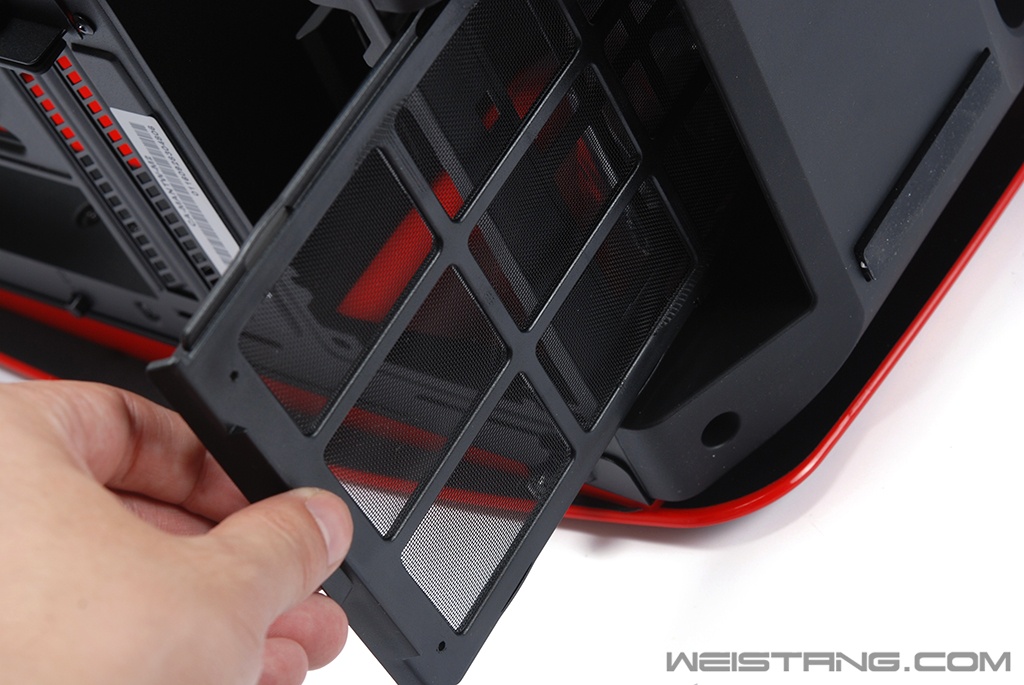

可拆解式进风灰尘滤网
电源仓位的NZXT logo是可以亮起的
Manta其实还有一个挺有意思的灯光设计，就是在后面板12cm风扇位附近有个开关，我们可以控制机箱后面板顶部以及电源仓位logo的照明，特别是后面板顶部的led夜灯我觉得还是挺实用的，方便我们在夜间插拔线头。
后面还设计了一个多口的风扇扩展板
Manta这个箱子后背板上还设计了一个多口的风扇扩展板，功能就是我们可以用将主板的某个风扇控制接口进行扩展，这样更方便我们管理机箱或者冷排的风扇，同时设计了短路保护IC和监控IC，方便我们监控外接的风扇情况，同时完整的保护电路更是对主板保护的更全面相对，特别是这类风扇扩展板，接入不同风扇的时候由于内阻不同，如果出现短路等情况可能会伤到主板。

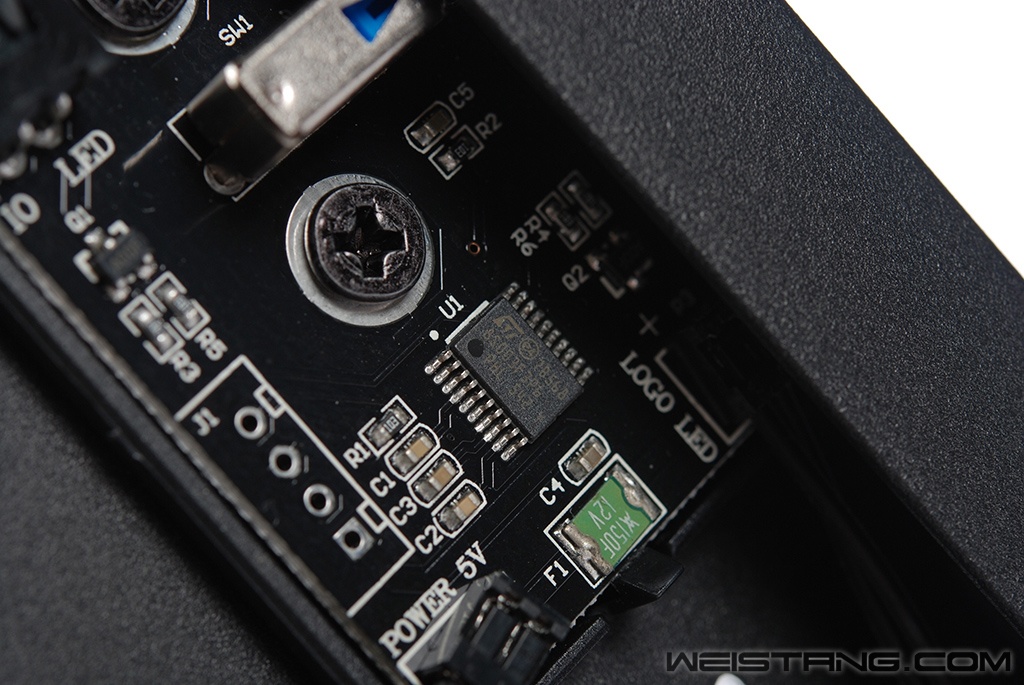

led控制IC与保险丝

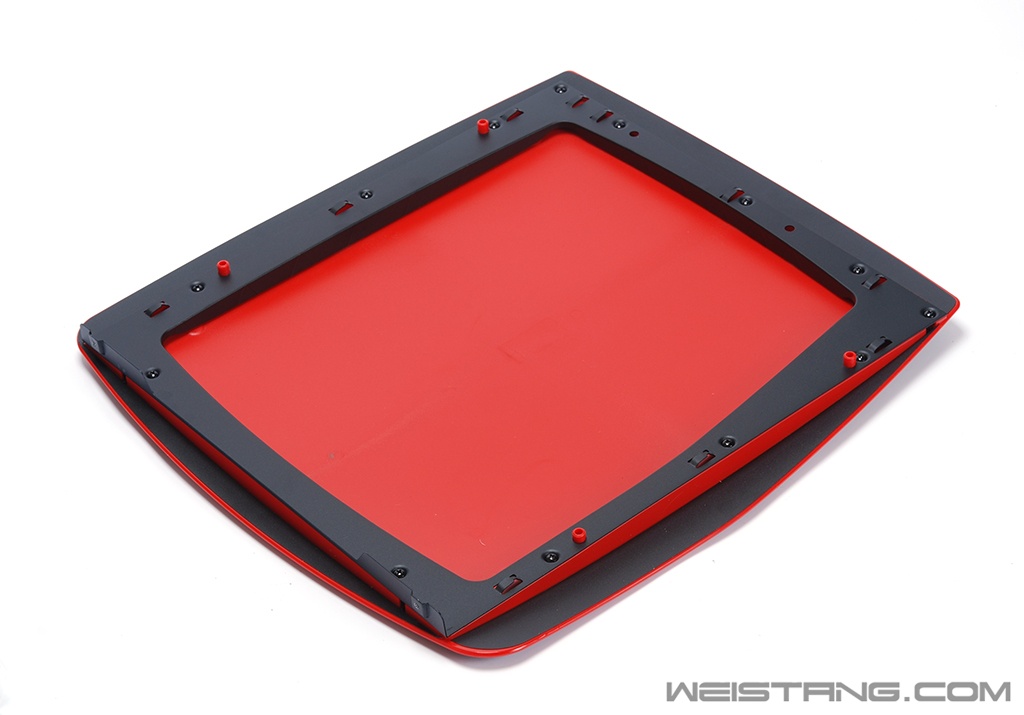

侧板内部特写
配件（一）
电源我们选择的是讯景XTS1000这款80plus白金牌的电源，我想大家应该对海韵代工的讯景XTR系列印象挺深刻，而这次XTS1000在长度上则是要比XTR还要更长一些，达到了17.5cm，而在我们上次绝命毒师水冷mod改造的时候也用过这款电源，LLC全桥谐振和DC结构带来的是高效率负载输出和非常出色的纹波。
讯景XTS1000W包装
XTS1000 电源
整体
另外这次还特别是用了一套讯景针对自家所有全模组电源的一套镀银模组线，我们也来看看具体的装机效果。
模组接口以及HybridFan技术开关
特写
显卡我们也选择了一款长度在29.5cm水平的“长卡”，讯景R9 280 3GB黑狼，一般的非公版980或者970较长PCB结构设计的基本都控制在了这个范围内，所以还是挺有代表性的。
讯景R9 280 3GB 黑狼 显卡
讯景R9 280 3GB 黑狼 显卡
刚好跟NZXT Manta电源仓位的白色发光logo配合，讯景这张R9 280 3GB尾部也有白色发光设计，但可能因为安装是横装，所以我们更多是看到反射的白光了。
特写
配件（二）
内存上了一套HyperX Predator DDR4-3000的长梳子，当然这不可能对Manta这款箱子有任何兼容问题。黑色的阳极铝散热马甲非常厚重，8层黑色的PCB做工非常优秀，在DDR4现在基本价格谷底的时候也是能让我们有机会选择曾经的信仰级别的产品了。

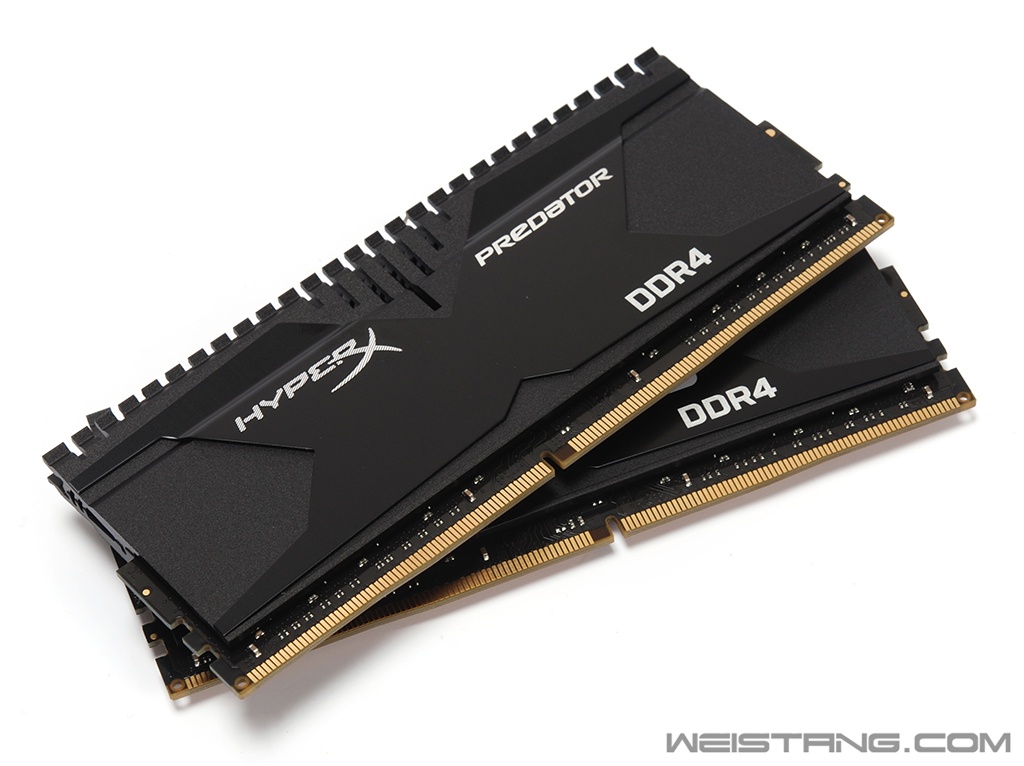

金士顿HyperX Predator DDR4-3000 8GB×2 内存

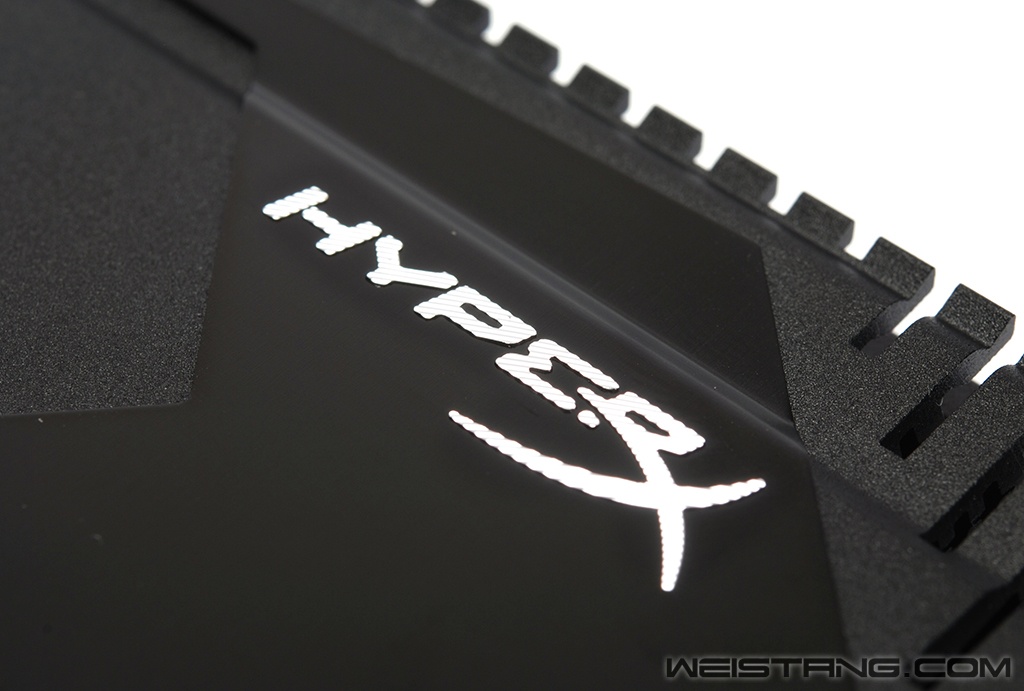

特写
特写
金士顿HyperX Predator系列内存的颗粒是严格筛选的，包括DDR4-2666和DDR4-3000的颗粒都是不同的筛选规范，同时也保留了一定的可超频空间，相比普通HyperX系列DDR4内存来说，Predator系列对于那些喜欢加压超内存的玩家算是更好的尝试了。
特写
特写
特写
这个散热马甲之前我尝试过拆解，真的是固定相当牢固，除非必要改内存水冷，否则强烈不建议大家去折腾。另外支持Intel XMP，所以在内存频率调节上就很方便了。
特写
配件（三）
基本配置是i5 6600+微星B150I GAMING PRO+金士顿HyperX Predator DDR4-3000 8g×2内存+XFX R9 280 3GB黑狼显卡+XFX XTS1000W电源的配置，SSD用的是之前的一只Predator M.2 240GB，散热器是经典的彩融变形金刚C版，事实证明这套平台CPU我完全不用挂在CPU风扇，因为Manta后置的排风扇距离变形金刚很近。
散热器特写 彩融变形金刚C版
微星B150I GAMING PRO
微星B150I GAMING PRO
微星B150I GAMING PRO
微星这款B150I GAMING PRO算是入门级小钢炮，元件用料都算是比较不错的，全固态电容用的也是日化订制的5K，5相CPU供电，其中CPU核心的3相供电用的是1上2下的mosfet结构，但遗憾的是由于B150芯片组的限制，内存最高频率只能支持到DDR4 2133，所以这套DDR4 3000的频率被限制了。而另外要注意的是靠近24pin位置的接口布局有点不太合理，其中机箱面板跳线设计在了24pin和SATA接口的之间，然后USB 3.0的扩展插座则放在底部，这样其实理线的话会比较蛋疼，特别是当你接入了24pin以及SATA线后再接面板线的同学。
整体
整体
整体
其实散热器还可以选择利民的HR02 Macho或者HR22 Macho，不过这样的话估计就要告别梳子了，但作为Fanless小钢炮来说却更为恰当了。
装机
整体装机过程还是挺简单的，特别是开篇提到的要善用Manta提供的电源仓位，将较长多余的线材整理到电源仓位内部，其余线材颗粒利用Manta背板的扎线孔，不过我还是测试了24pin线堆叠在一起的情况，事实表明Manta完全没有压力，后侧板盖上几乎没有什么与线材接触的情况，果然理线很爽。
正面装机效果图
背面理线效果图
如果你不用机箱电源仓位内部的3.5寸硬盘位的话，这部分还有扎线孔，所以不用担心多余的线材会跑出来。整体来说这样基本上保证了机箱内部理线的整洁性，而且别忘了我们还是挑了一个理线相对比较麻烦的一款板子。
特写
装机完毕
特写
特写
给Manta一个建议就是能否在机箱上提供显卡支撑的设计，特别是对于没有金属背板的显卡来说，如果PCB较长同时散热器较重的话长时间会产生PCB变形。
特写
附件中还有一个NZXT的金属贴纸 贴到这里好像没什么违和感
特写
这个风扇扩展卡真的是相当方便 mini-ITX主板的福音
特写
特写
特写
完工
总结
NZXT Manta这款箱子更多强调的曲面设计的外观与内部容量，整体外观处理上挑不出什么大毛病，也是一贯的NZXT的风格，机箱整体结构强度很好，风道与结构设计很优秀，比较适合打造一套小钢炮级的ITX平台PC，改水冷的话也是么问题，具体大家可以参考一下论坛水冷MOD区的帖子。这里我要说的是如果你是追求个性设计和最大化安装兼容性的朋友，那么Manta是绝对可以考虑的，所以说Manta这款箱子真的是对于某些喜欢的人来说是非常喜欢，而不喜欢的人来说是真的不喜欢，这里不知道你是哪一种。999元的价格个人认为有点小贵，不知道后续会不会有促销活动，这么有意思的箱子应该让更多人能有机会搭配上才好。
