爆改黑爵AK33方向键换樱桃RGB红轴 改底灯

宅狗_

这把黑爵AK33算是我的第一把机械键盘  当时不太懂这个  随便买了一把
后来略懂DIY和客制化之后  于是决定先改这把键盘试试手  于是全部换了樱桃黑轴  G轴透明轴盖  银色轴纸  改灯

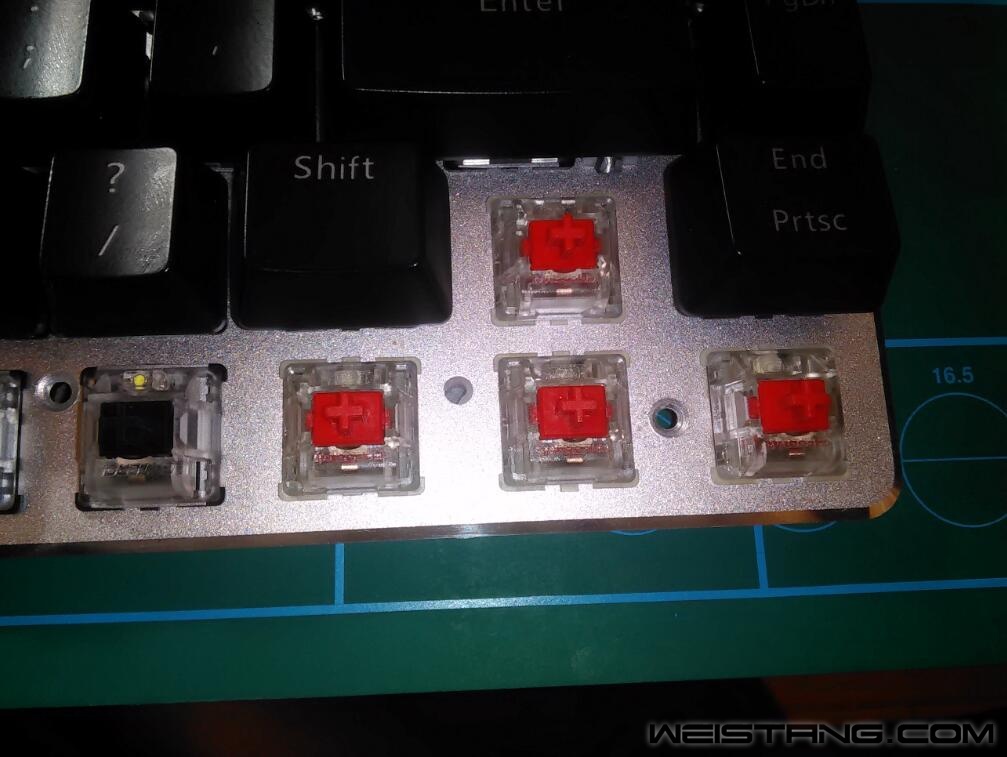

这一次的改造是把方向键的四个按键换樱桃RGB红轴  改底灯
底灯这个想法来源于我在斗鱼直播的数码区看到一个做客制化机械键盘的主播  曾经看到他做的一把键盘就是用的樱桃的RGB红轴  把灯珠装在了轴的里面  而不是裸露在外面  顾名思义  底灯


首先拔键帽  拆下准备换的四个轴


因为要把灯珠装在轴的里面  所以要把轴原来的灯位孔用刻刀抠大一点

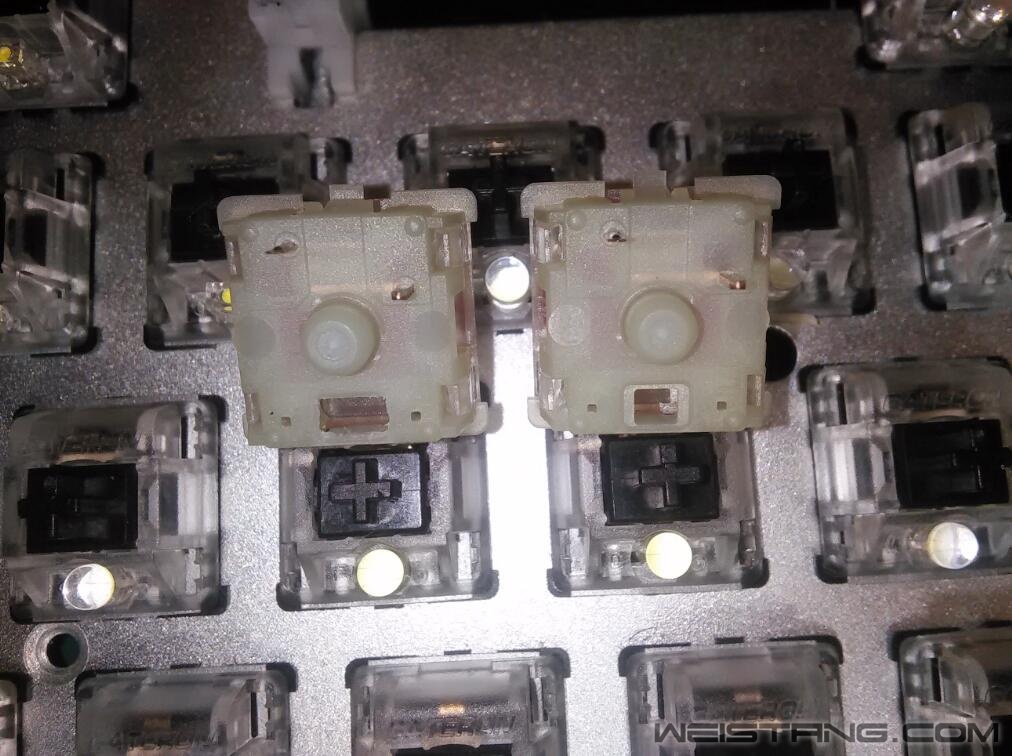

左边是我已经弄好的  右边是原来的样子


四个轴都弄好了之后就准备装灯
因为灯珠在轴的里面  所以安装的顺序是  先装灯  再装轴
由于灯在轴的里面  这种底灯的方案是不建议使用除透明轴纸以外的其他轴纸的  会影响亮度  因为我只换4个轴  所以没买透明轴纸
灯珠建议使用2*3*4mm的方头灯珠  当然客制化机械键盘常见的3mm无边圆头灯珠也是可以的  只不过需要稍微打磨一下  下面会说到

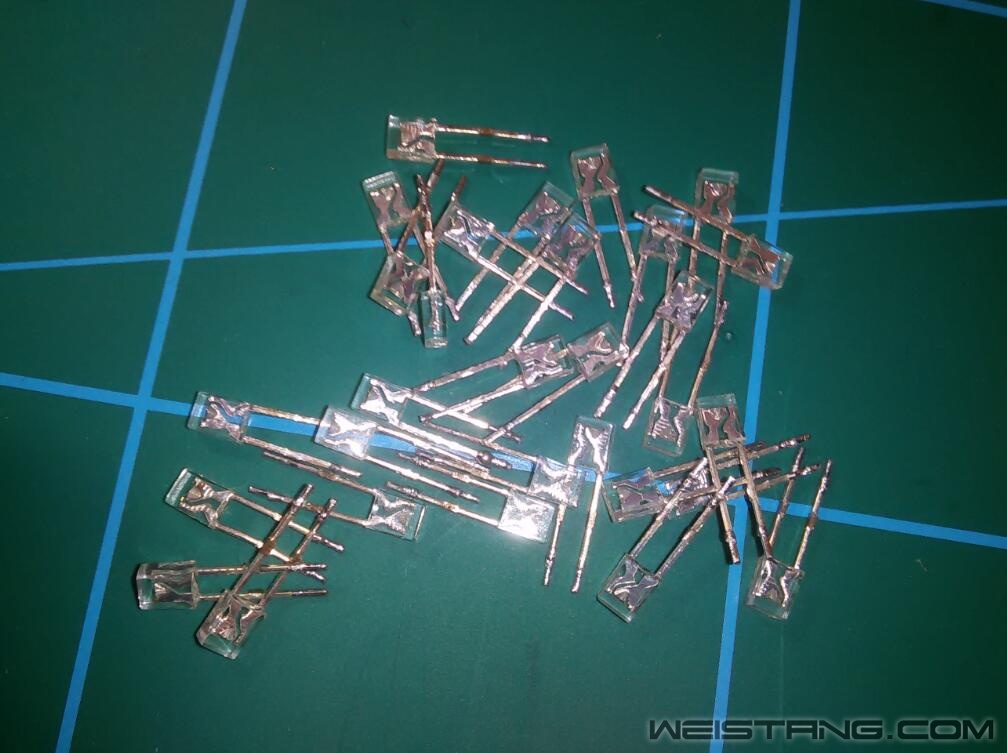

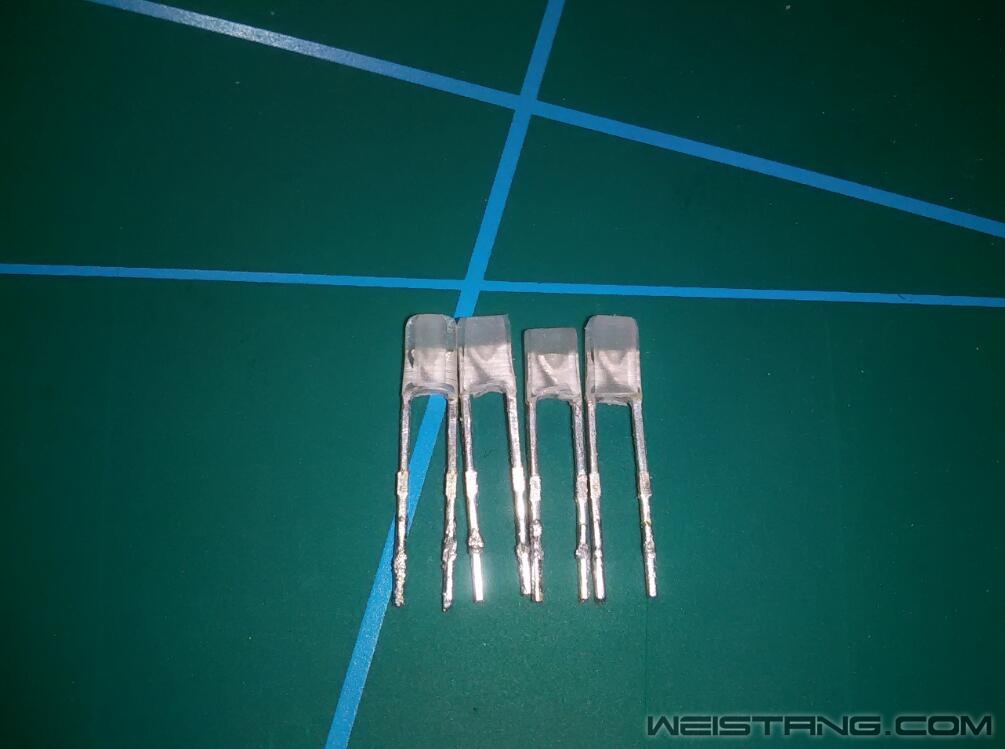

我用的灯珠就是这把黑爵AK33自带的2*3*4mm的白色的方头灯珠  是我以前拆下来的

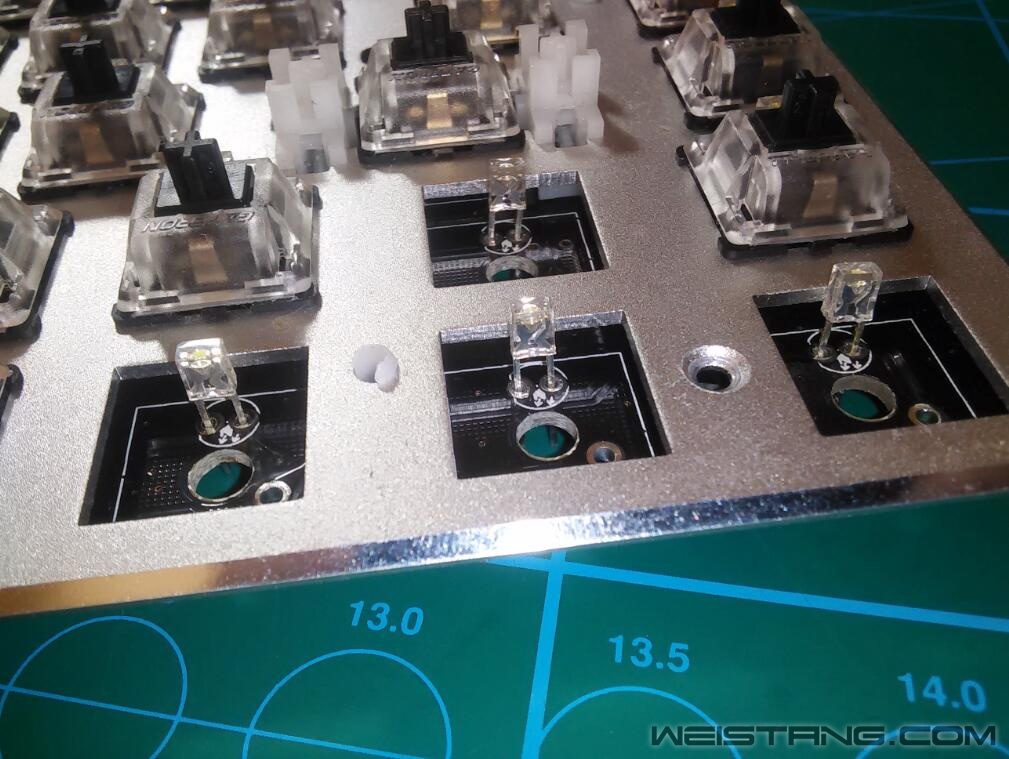

先把灯珠放到PCB的灯位里  但是先不焊接


再把轴装上  也不焊接

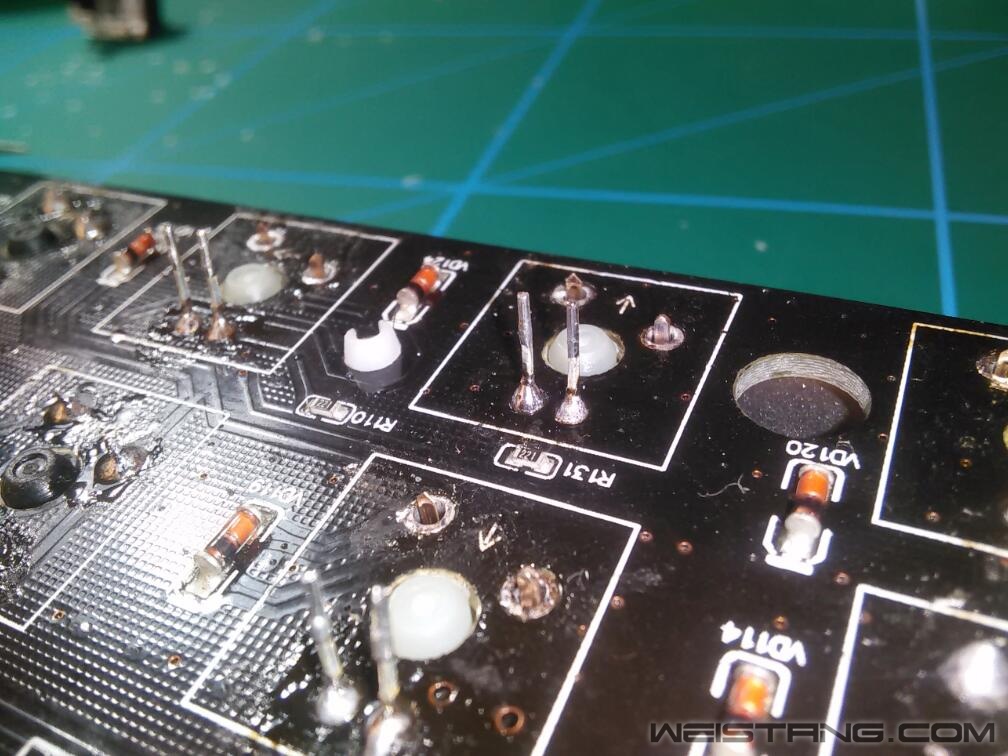

然后在PCB的背面稍微用力按灯珠的针脚  使灯珠和轴紧靠  这样会使灯珠相对于PCB板更高一点  使亮度更亮
然后焊接灯珠


这时候可以先把轴拔出来通电看一下灯的效果

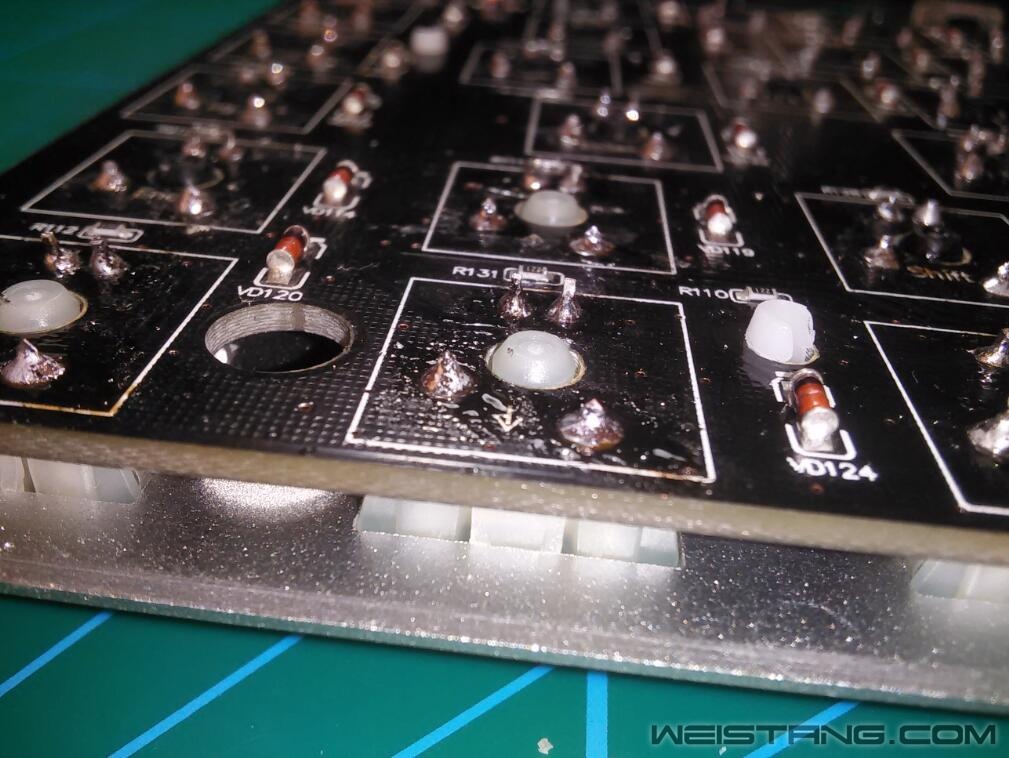

灯珠如果正常点亮没有问题的话就可以把轴焊起来了  然后用斜口钳剪掉灯珠长出来的针脚

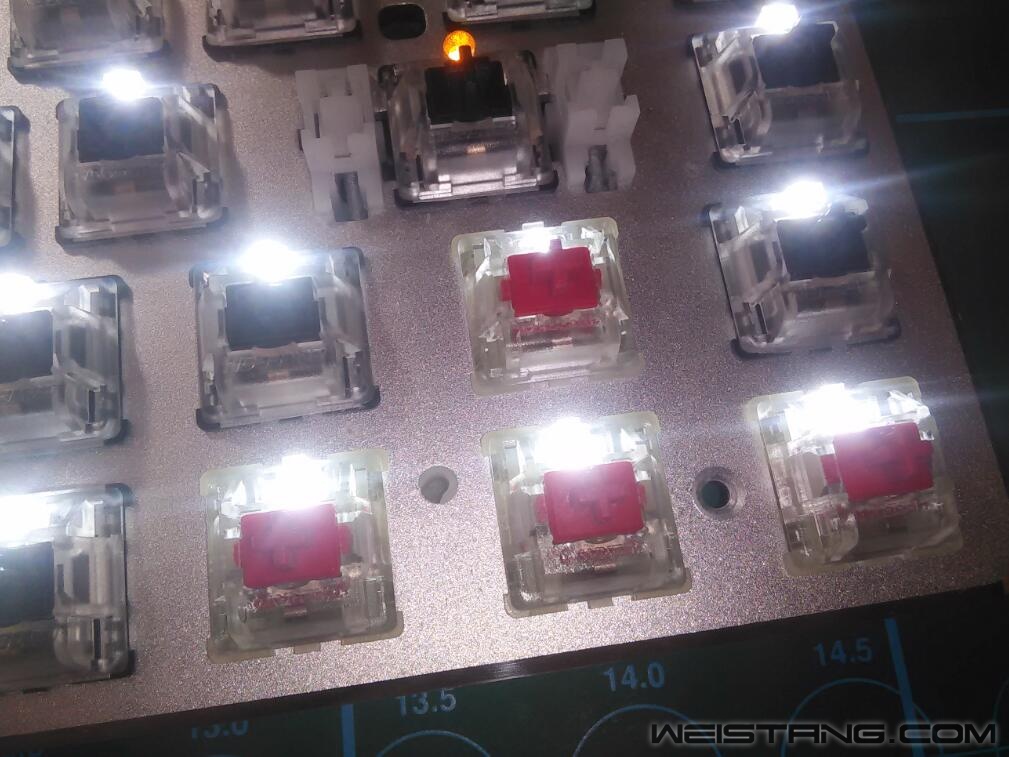

然后在通电看一下效果

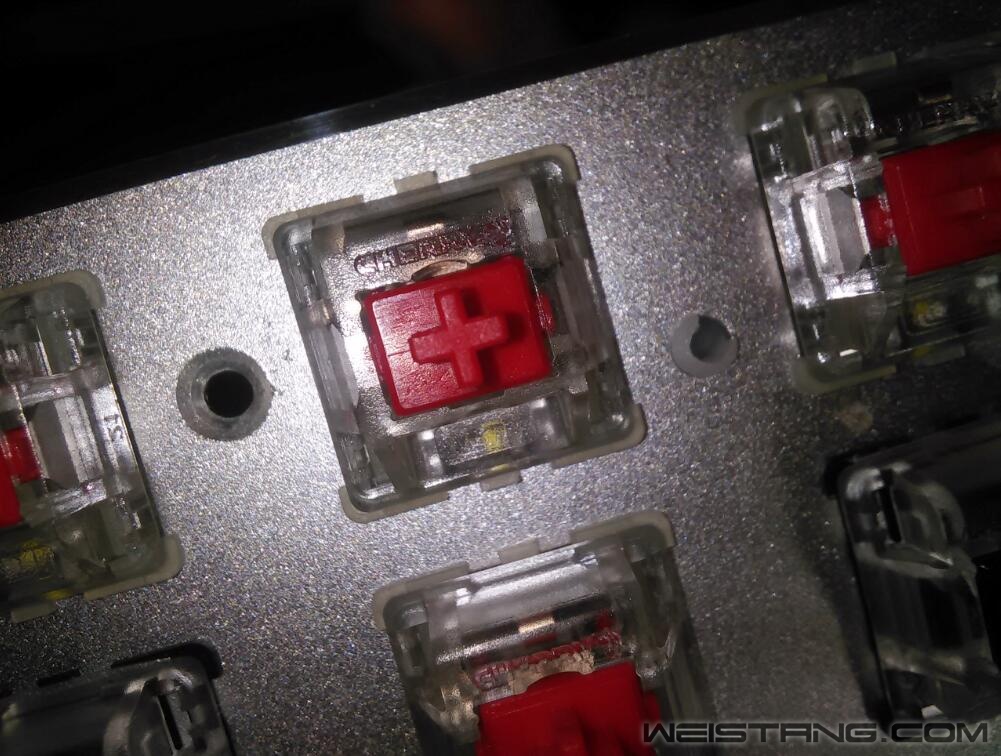

可以发现是看不见灯珠的  灯是在轴里里面  是不是有一种RGB键盘的感觉

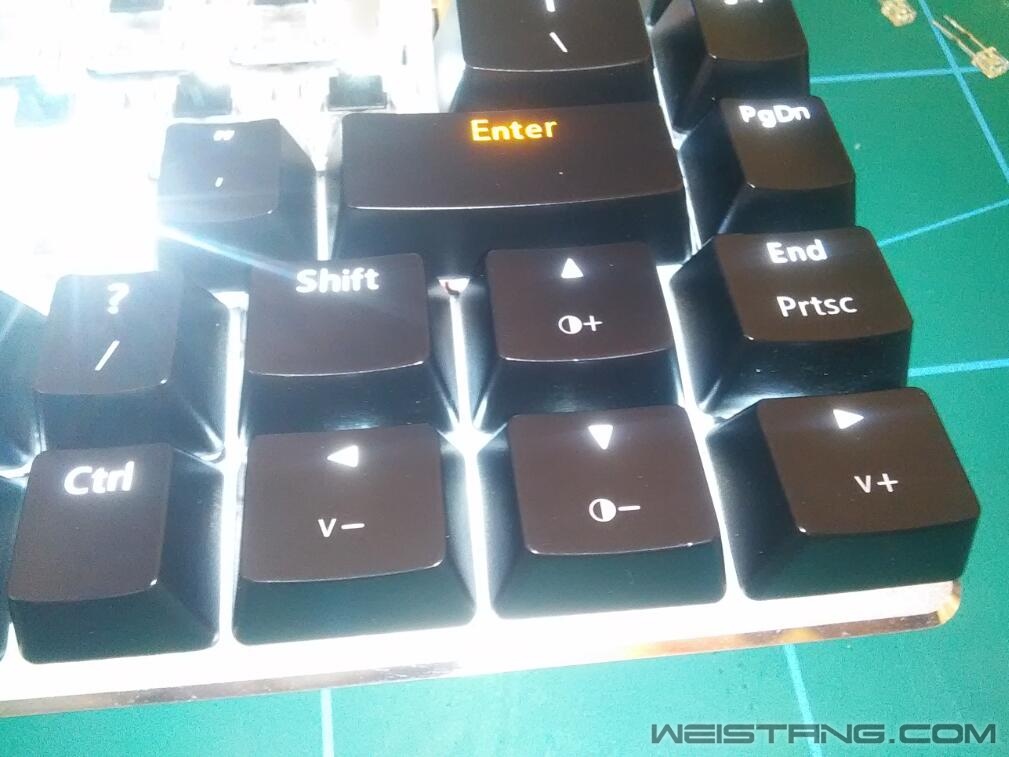

装上键帽的效果  亮度稍微有点减弱

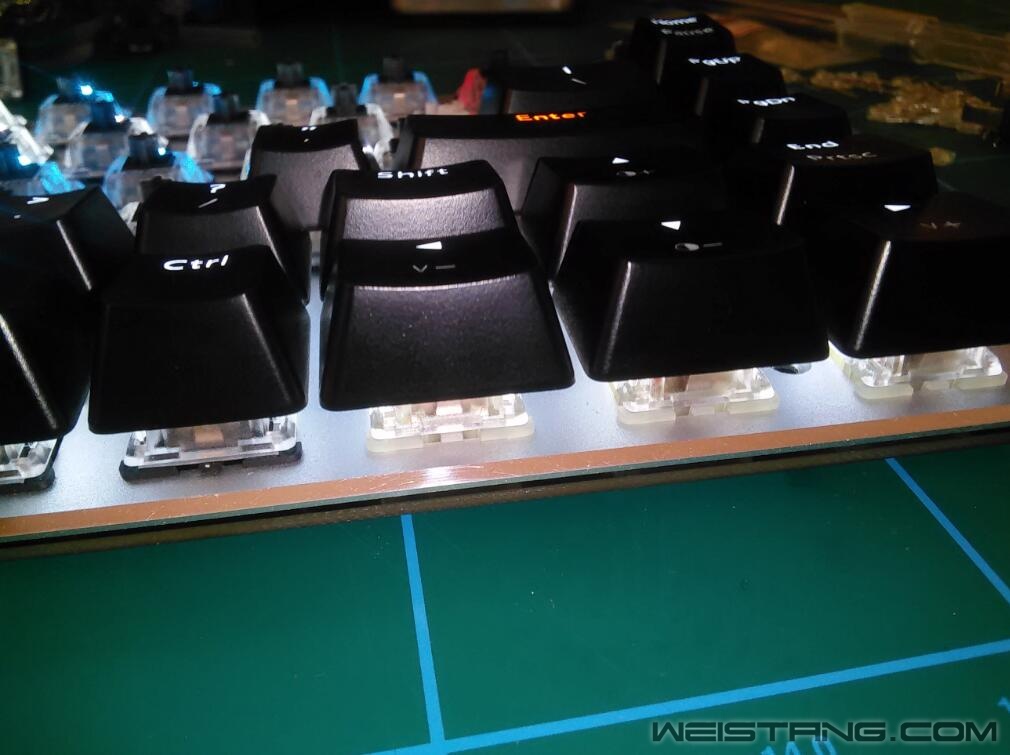

但是从侧面看的话会感觉整个轴体很亮  如果整个键盘都这么改的话  搭配银白色的定位板效果一定更棒


现在说一下如果不用2*3*4mm的方头灯珠的方法
其实就是打磨一下  把普通的无边圆头灯珠打磨的扁一点  能够放进轴的里面就可以了
也可以把圆头磨平
效果也是很不错的

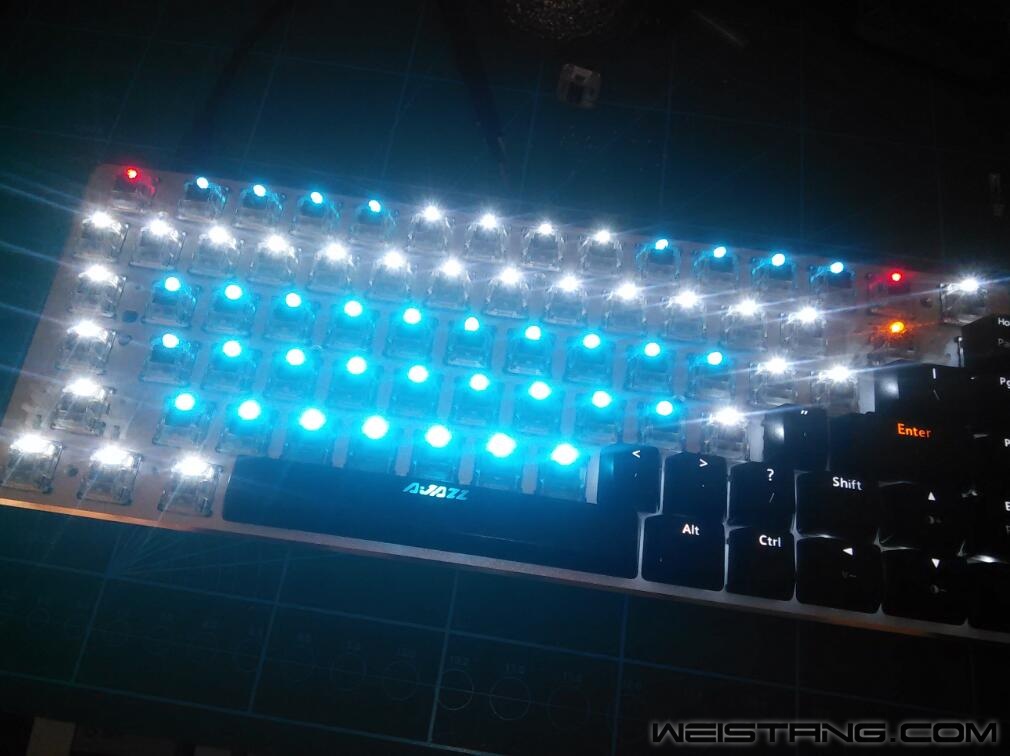

顺便给你们看一下我爆改过的AK33装了部分键帽的全貌

——————————完事收工——————————

Style阳

只能 说大家都是有手艺的人

宅狗_

Style阳 发表于 2016-6-10 22:00
只能 说大家都是有手艺的人

哈哈  多看看改造贴积累经验  然后练练手  你也能有手艺

爆炸输出

手艺人

Style阳

宅狗_ 发表于 2016-6-10 22:31
哈哈  多看看改造贴积累经验  然后练练手  你也能有手艺

主要是没那个条件了，现在大家都要上班没时间哦！

大梦神

rgb轴底座要扩口吧，那个开口好像不够

半自働

好手艺

心静则安

不错

宅狗_

大梦神 发表于 2016-6-11 00:51
rgb轴底座要扩口吧，那个开口好像不够

有扩口啊  我用的刻刀抠的

xiaoyeigou

嗯不错学习学习。

razer’

直接改全键，这键盘绝对升值了，改完之后就不用纠结键帽是上透光还是下透光了

大胖鸟

这好处就是换轴方便了

心静则安

终于有外设改造了

宅狗_

大胖鸟 发表于 2016-6-11 16:32
这好处就是换轴方便了

换轴不用动灯了   但是换灯就要拆轴了  和其他的正好反过来了

乖小乖

棒棒哒

kukao

都是牛人

水野哲

这把键盘很适合改着玩~

宅狗_

水野哲 发表于 2016-6-11 20:44
这把键盘很适合改着玩~

恩  个人感觉黑爵的PCB做工还是不错的  比较耐折腾  一旦真的坏了也不心疼

熊猫菌sama

佩服楼主脑洞，这对rgb轴代价太大了，而且工程量也不小，要么全键改，改几个好像没什么意思

wst_cc

手活可以啊
