老司机也翻了车——换高难度微动失败记

妞妞的仔仔 · 发表于 2016-6-17 10:28

第一次完整见到m950的pcb

jhm211 · 发表于 2016-6-17 13:51

老司机翻车了

newhand2010 · 发表于 2016-6-17 17:38

大胖鸟发表于 2016-6-16 23:33
好文，m950搞微动对老司机都是挑战，如果是罗技这几款小焊盘的鼠标的话，正面尖头烙铁加热背面吸锡器的方法 ...

M950的恶心之处在于多层大面积铺铜，左右键焊盘旁边全都是铜箔，连走线都在中间层，散热好得要命。60W烙铁搭上去温度直往下掉。
罗技其他小焊点鼠标，例如M555b，焊盘旁边没有铜箔啊，焊锡能熔化被吸出来。
我用尖头烙铁+吸锡烙铁也是迫于无奈没有好工具。要是在维修部，我就用热风枪+吸锡器了，焊盘也不容易掉。

newhand2010 · 发表于 2016-6-17 17:45

1995BZ 发表于 2016-6-16 23:45
最后好用了么，这鼠标换一次微动这么麻烦，还飞线，要是微动高度再不对那岂不是就杯具了

其实这是第二次换微动。第一次装上去的日产FL高了，左键被卡住，拆焊时焊盘才掉了。
M950只能用7N高度的微动，高了要打磨。20M(OF)还是很脆的。

PRjaCk · 发表于 2016-6-18 09:24

焊盘直接攻略成功

kicklance · 发表于 2016-6-18 12:03

学习一下，罗技鼠标更换微动好像是相对比较麻烦的

月下思红颜 · 发表于 2016-6-19 19:47

要是我换，估计跪了

阜新亮子 · 发表于 2016-6-19 22:13

失败乃成功他妈

STOEN777 · 发表于 2016-6-21 18:59

好手艺

NDKinG · 发表于 2016-6-21 22:03

罗技有几款鼠标的可玩性多亏还有配件玩，要是买不到配件了这类鼠标的二手肯定不好玩了

黛丢丶 · 发表于 2016-6-23 00:17

舍不得下刀子，

箴言。 · 发表于 2016-6-24 00:11

大神动手帝！

只是试玩啊 · 发表于 2016-6-25 11:08

双面板换微动翻车正常。厂商一般都已固定为前提，铜皮多，导致烙铁很难融化。。。

razer’ · 发表于 2016-6-27 11:06

当时差点买这鼠标，光头很牛逼，但毕竟不是游戏鼠，回报率是硬伤

dengyuhui · 发表于 2016-6-28 14:59

66666，高手在民间啊

大胖鸟 · 发表于 2016-7-3 16:44

修明澜发表于 2016-6-16 23:36
大不了穿孔？。。。好吧。。。

因为不喜欢用最细0.1的漆包线，很容易断，罗技双层pcb有的位置还是比较空旷的

大胖鸟 · 发表于 2016-7-3 19:17

newhand2010 发表于 2016-6-17 17:38
M950的恶心之处在于多层大面积铺铜，左右键焊盘旁边全都是铜箔，连走线都在中间层，散热好得要命。60W烙 ...

大面积覆铜+小焊盘无解！要不就是吸不干净，要不就是吸的太干净了

1995BZ · 发表于 2016-7-3 19:20

newhand2010 发表于 2016-6-17 17:45
其实这是第二次换微动。第一次装上去的日产FL高了，左键被卡住，拆焊时焊盘才掉了。
M950只能 ...

不管怎么说搞定了 NB！

小流星 · 发表于 2016-8-3 11:44

一代更比一代强

newhand2010 · 发表于 2016-8-7 00:42

双模滚轮的中键非常操蛋。即使感觉中键已经按下去了，微动按下的click声也出现了，亦不代表中键已经触发。

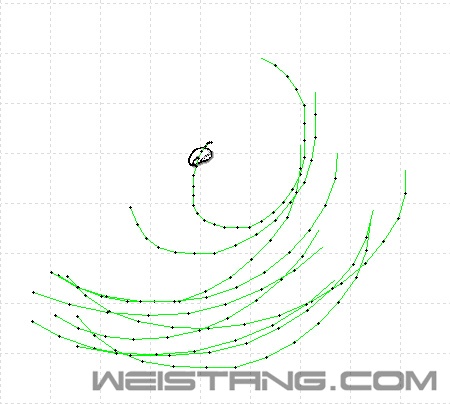

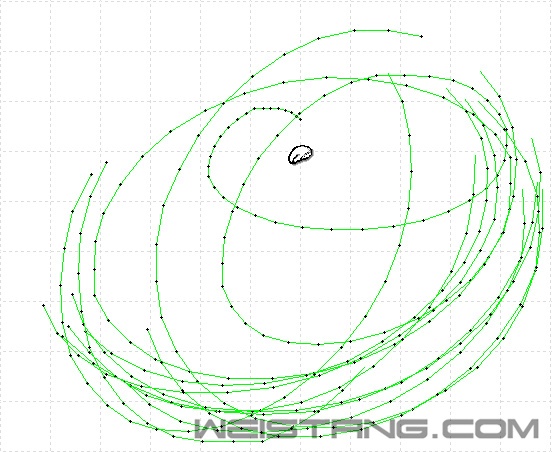

以下是我用mousetest的测试，按压中键感受到力量反馈听到声音后，保持按压状态画圈。可以看到，圆圈多处断开，测试多次仍是如此。

中键薄膜微动的触发是一个大问题，手感和声音都不能代表正确触发，我擦嘞。

我认为这是薄膜贴片开关的问题。拆解得知，开关厚度仅有0.8mm厚。按下开关时，上层弓起的金属薄片变形与下层金属触点接触，完成开关触发。下层金属触点的面积非常小，如果按键柱不能在开关正中心按下，就会出现触发不良的情况。
