数据无价，一机双阵列 TerraMaster 铁威马 D4-310折腾之旅

mg2012

随着移动终端设备和数码产品的迅速普及和人们生活水平的不断提升，每个人或家庭都会拥有多台电脑、智能手机、平板电脑以及数码相机的设备。随之而来的就是会产生大量的数据文件，其中就包括很多需要长期保存和多设备共享的数据。很多人都会有由于硬盘或是内存卡的损毁，导致重要的工作、学习文件和具有珍贵意义的影音、照片文件彻底丢失的惨痛经历。


曾经总以为相机卡烧掉的事情是发生在传说中，但万万没想到不经意间，悲剧硬生生的砸到了头上。如果没有备份的习惯，终究会付出沉重的代价。痛定思痛，为此专门配备了一台铁威马 D4-310 DAS（直连式存储）设备回来进行数据备份。数据无价，有很多珍贵的记录，失去了真的找不回来了。


东西送到，另外撸了两枚2T的红盘回来做为存储，下面开始作业。。。



产品开箱：

铁威马 D4-310的外包装和内部的产品及附件，内部除了D4-310主机外，包括产品手册、保修卡，外置式电源适配器，TYPE-C连接线，以及安装小工具一个。

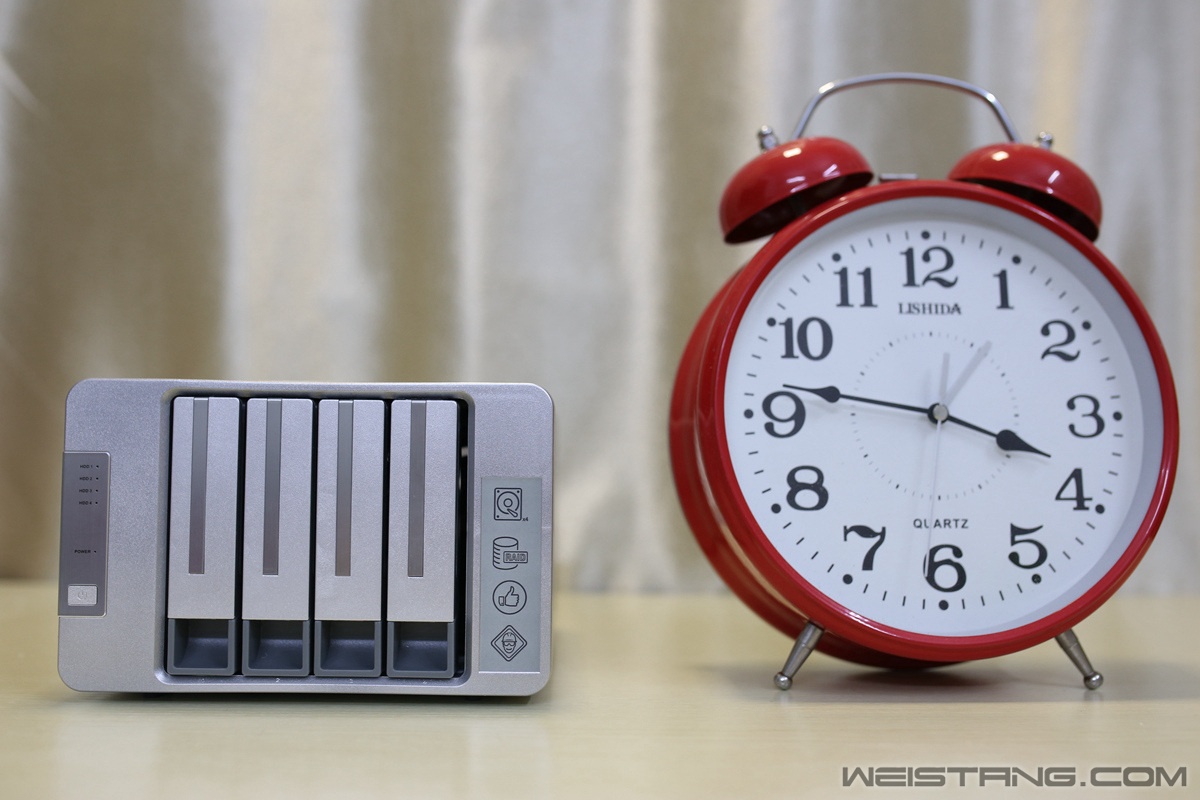

产品设计有4个3.5寸硬盘安装坞，单盘支持8TB，满装总容量可以达到32TB。



在机身外壳的材料上面，使用了加厚型2.5mm铝合金外壳，在坚固程度和散热上都比较理想。

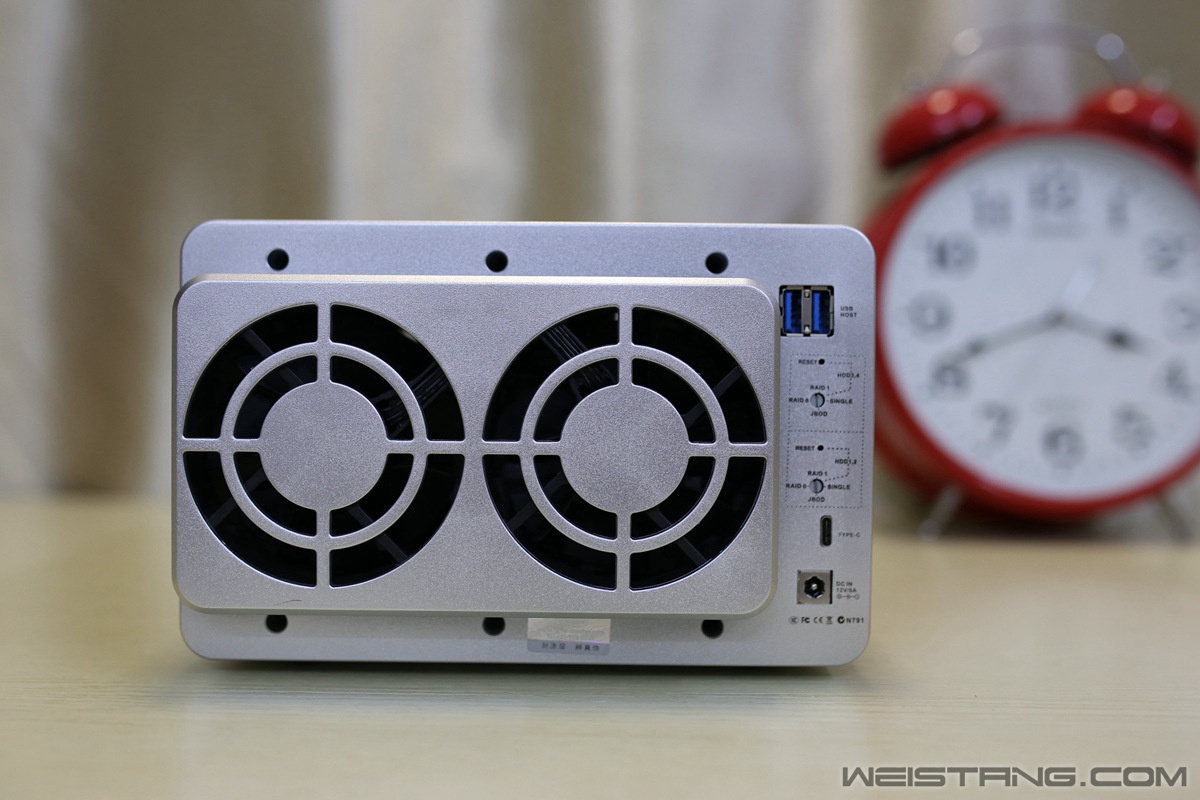

D4-310使用风扇主动散热，机身的背后可以看到双散热风扇。可以保证DAS内的硬盘长期稳定的工作。另外，在散热风扇边可以看到USB3.0接口，TYPE-C接口，以及RAID0/RAID1等模式转换旋钮。通过模式切换旋钮，用户可以轻松转换存储模式。





机器自带有2个USB3.0扩展口，这点还不错，对于笔记本用户来说，连接后可以用这个进行扩展了，不用担心USB接口不够用。




机身的底部特写。毕竟在满装4硬盘时，对散热的要求还是比较高的。D4-310的双主动散热风扇+散热孔设计可以保证内部的硬盘长久、稳定的工作，同时也是保证了用户重要数据的安全。



产品拆解：

发现机器是没有螺丝封口贴的，手痒简单拆解外壳，来看一下D4-310的内部。下面蓝色PCB上集中的USB接口和旋钮就是之前看到机身后部的位置。

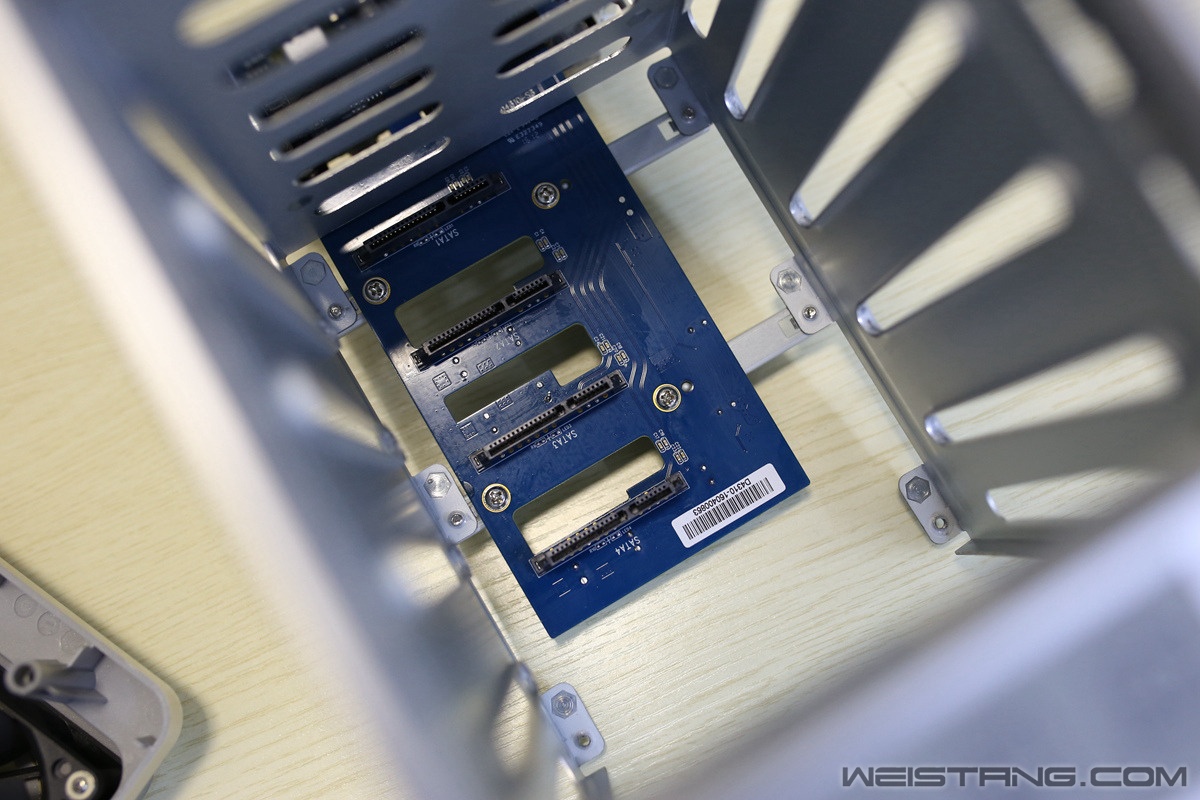

对应四个硬盘安装位置的供电及数据接口板，看了半天主控的芯片表面做了打磨，具体不得而知了

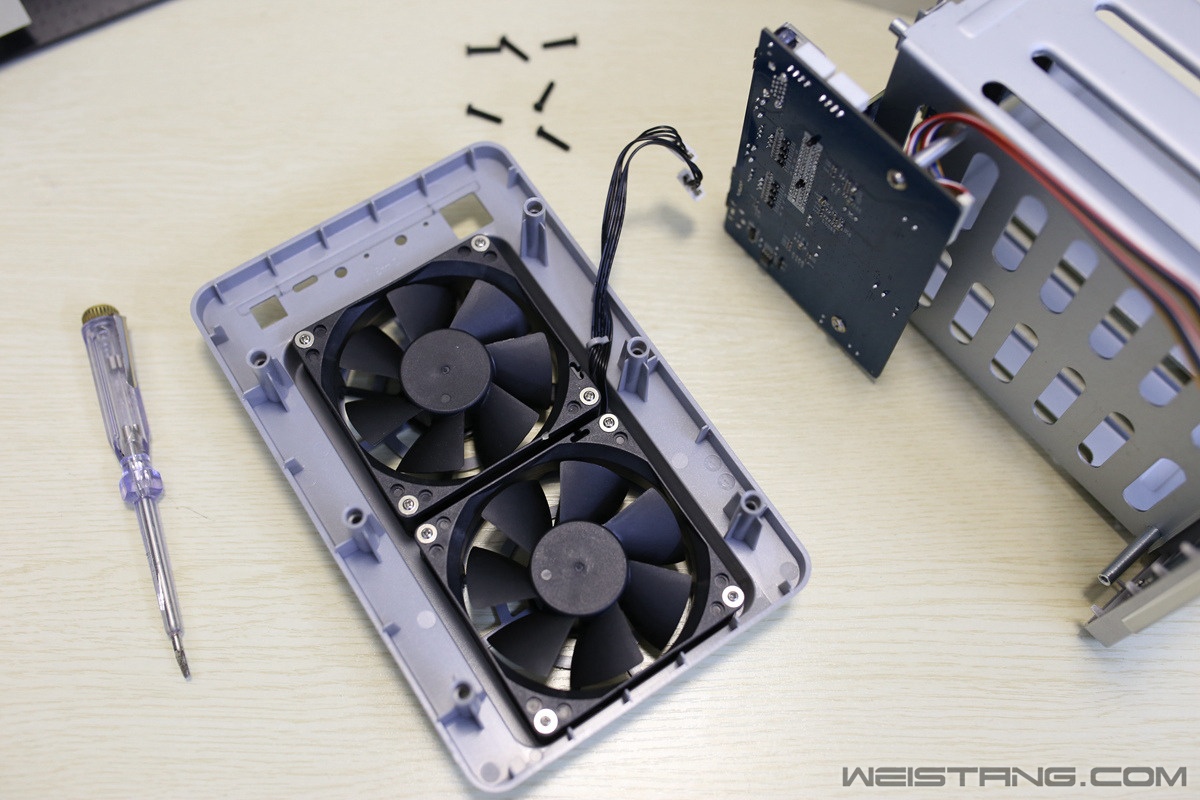

D4-310后部的双散热风扇。


装上硬盘后的样子



硬盘的选购与安装：

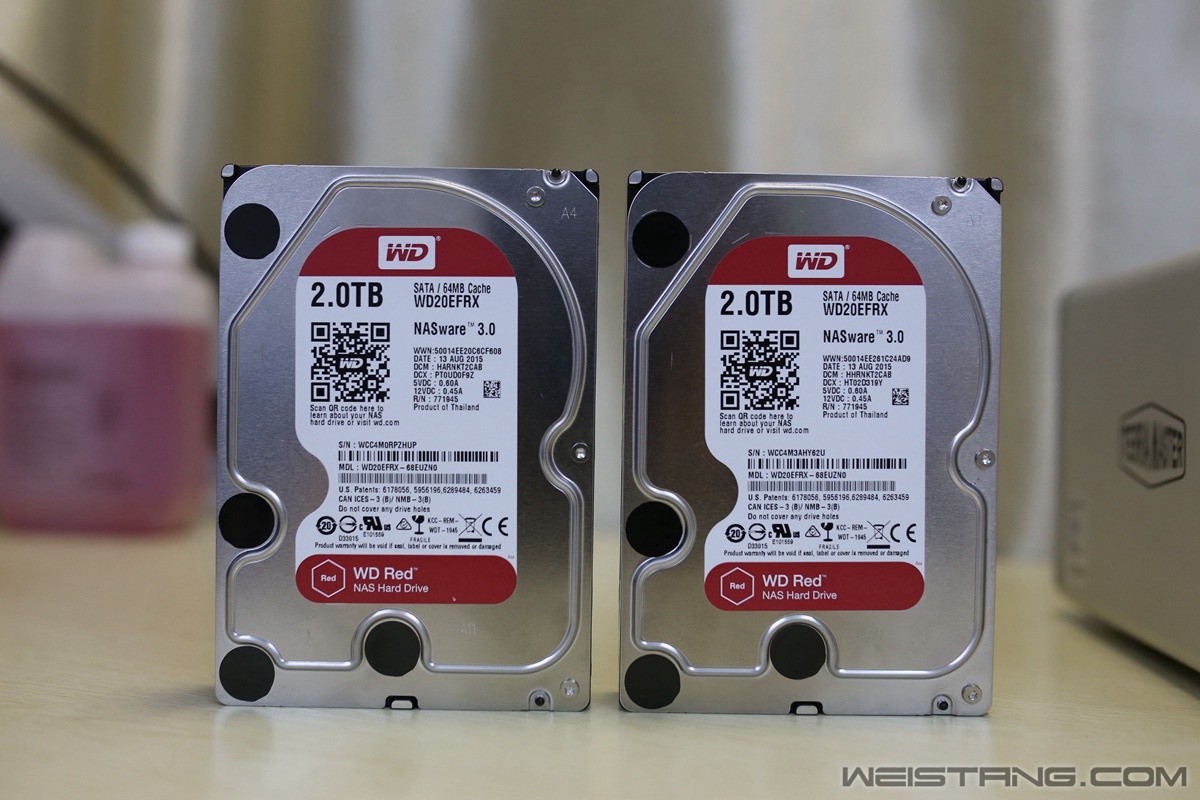

接下来安装硬盘，对铁威马 D4-310的使用进部分行进一步的体验和测试。这里用到的是两块西数的2TB硬盘，NAS专用的红盘。虽然在速度上的优势不是很明显，但稳定性是出了名的好，这也是我最看重的一点。


用户在安装和卸下硬盘时都十分方便，可以同时支持2.5寸的SSD及3.5的机械硬盘安装。四硬盘安装位在日后的容量扩充上有很大的优势。






附带的电源适配器，以及TYPE-C数据线一条

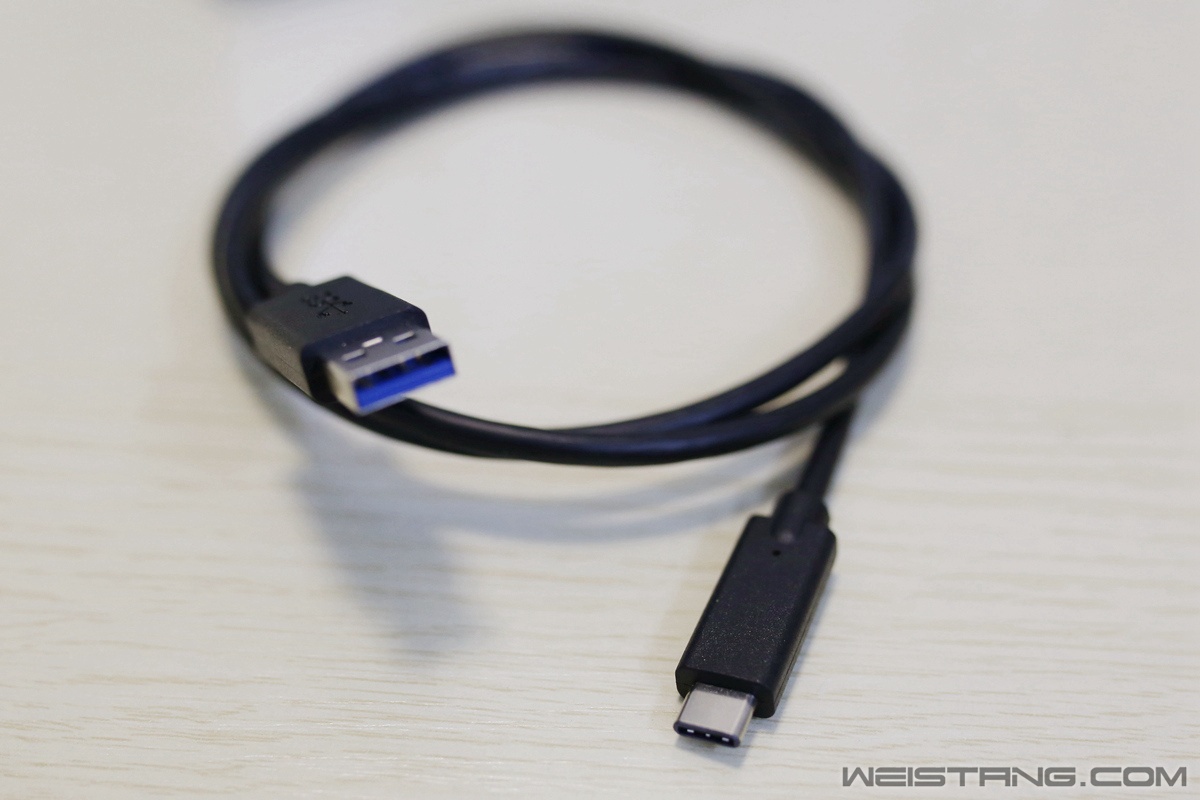

TYPE-C数据线一条，使用超高速数据传输接口USB3.1gen-1协议，支持正反插





读写速度测试：（Raid 0）高速模式

下面就来了解一下这台DAS在实际使用中的表现。D4-310是一台同时可以兼顾（Raid 0）高速模式和（Raid 1）安全模式的DAS，并且可以支持两两硬盘进行不同的磁盘列阵模式的组合以及4种硬盘列阵的任意切换，硬盘1和硬盘2组成Raid 1安装模式的同时，还可以用硬盘3和硬盘4组成Raid 0高速模式。

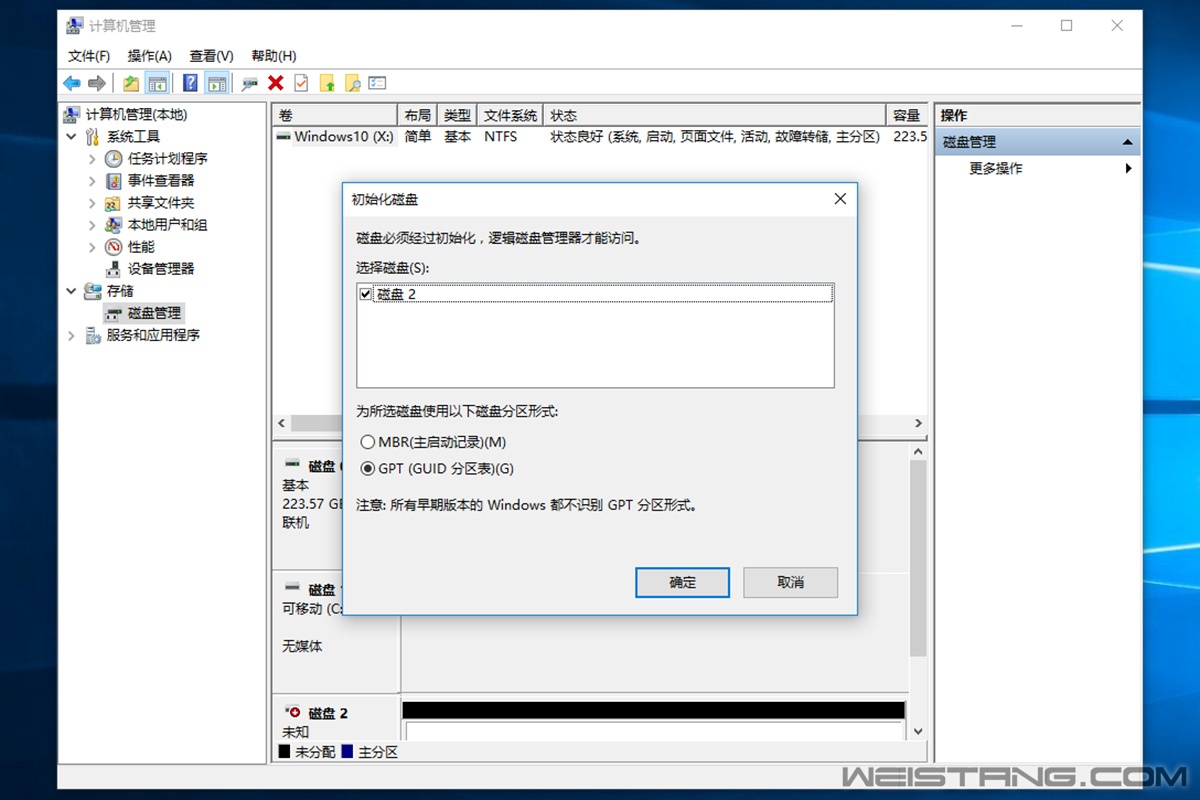

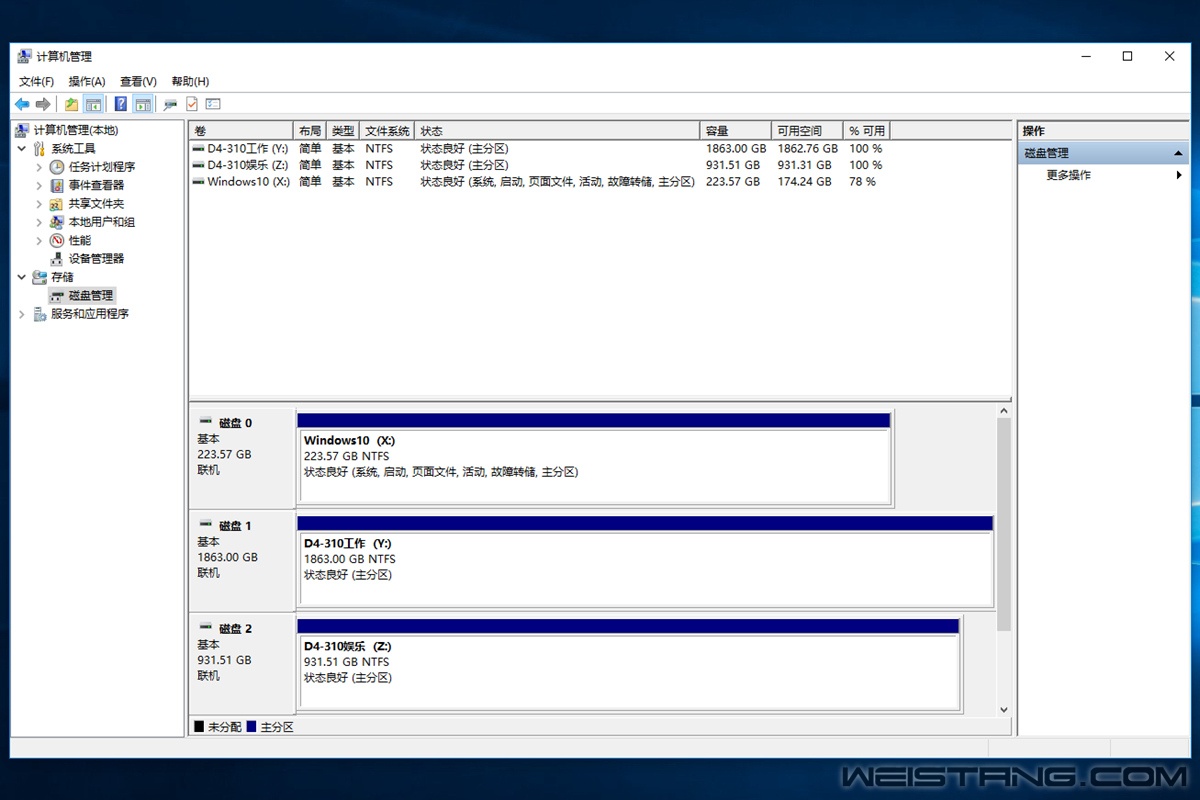

首先，我们对铁威马D4-310进行Raid 0高速模式的组建和测试。在Raid 0高速模式下，可以将两块硬盘容量完全利用。通过计算机管理中的磁盘项目信息，可以看到D4-310的完整容量信息。



Raid 0高速模式为两个硬盘容量的叠加，两个2T容量的总和为4T

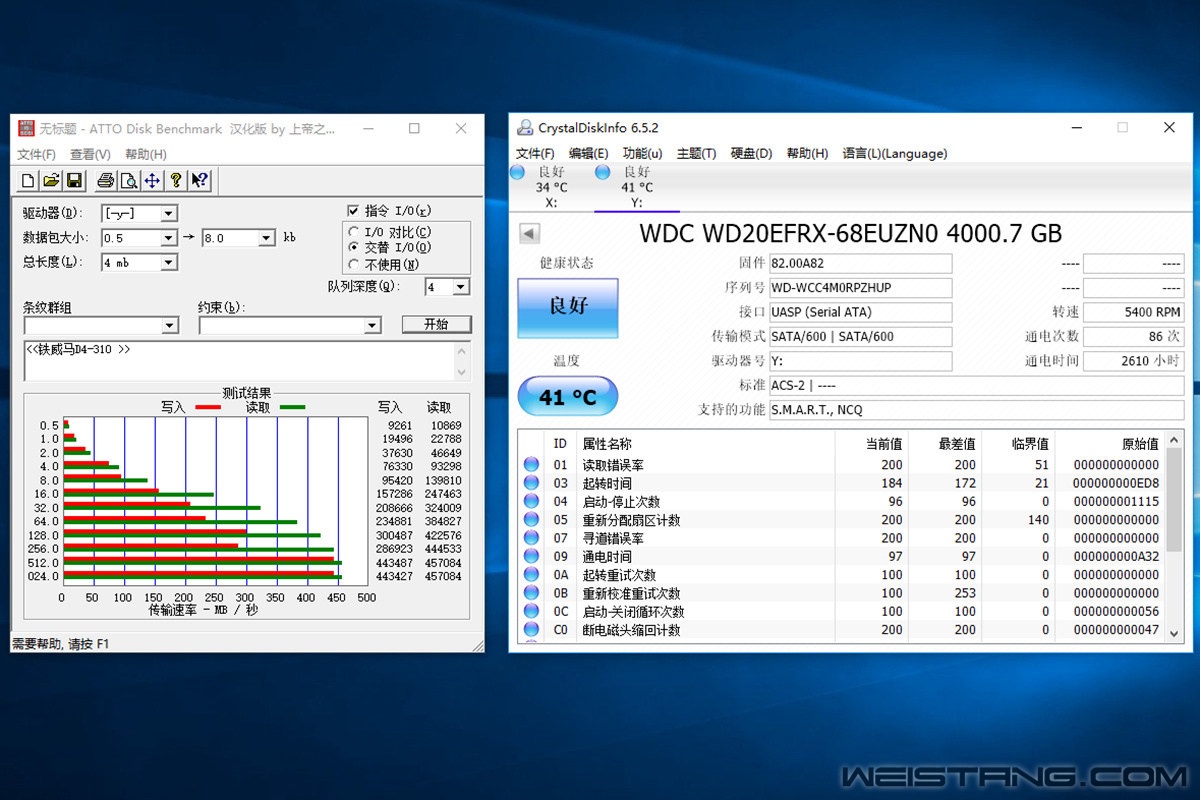

下面我们要通过一些磁盘测试工具对Raid 0高速模式下的D4-310进行读写速度的测试。首先是ATTO Disk Benchmark的测试。通过测试结果可以看到，在Raid 0高速模式下，D4-310的读写速度表现都十分出色。


继续进行的是AS SSD Benchmark的测试。

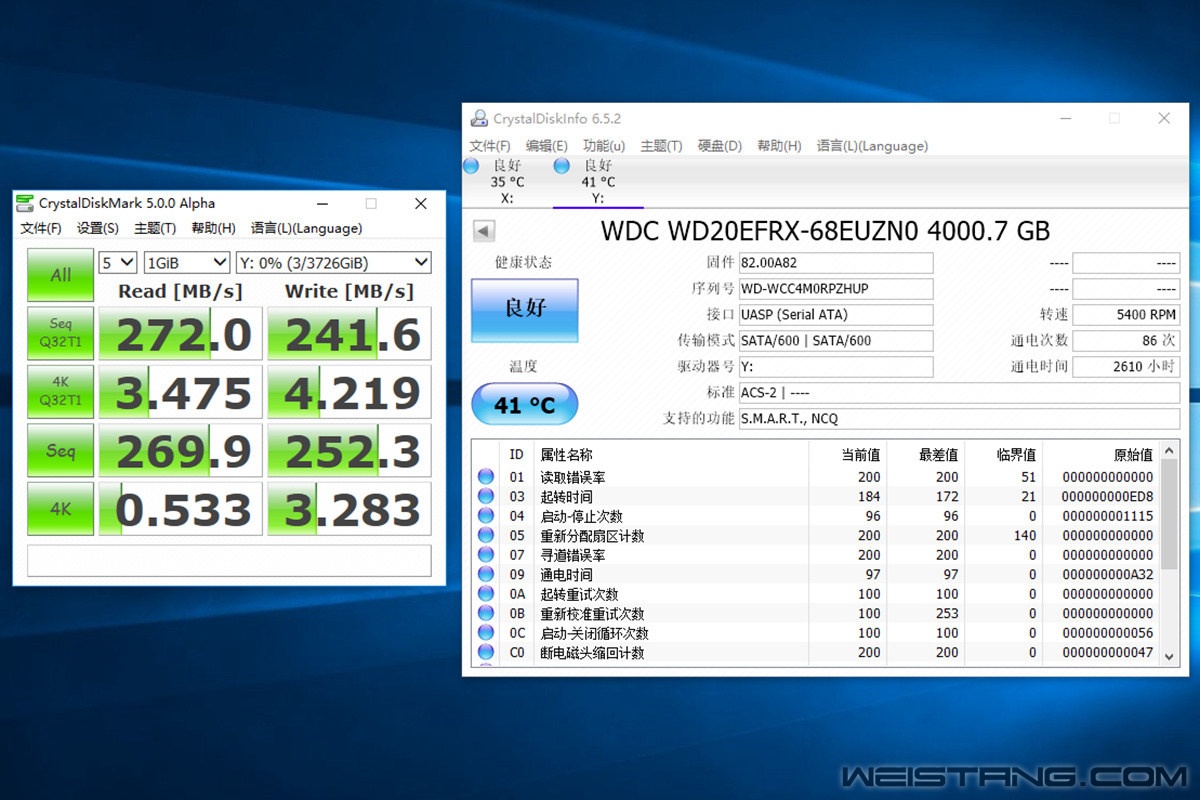

接着是CrystalDiskMark的测试成绩。。。


前面都是软件上的基准测试，再来一下文件实际传输的测试，通过Windows的文件传输监测图可以看到从铁威马 D4-310复制到桌面的速度，后面还有从桌面复制回D4-310的截图。




读写速度测试：（Raid 1）安全模式

手里正好还有一枚1TB的绿盘，下面来试下两个红盘组Raid 1安全模式，用于重要数据的保存，另外一个绿盘单独使用，用作下载娱乐游戏盘。

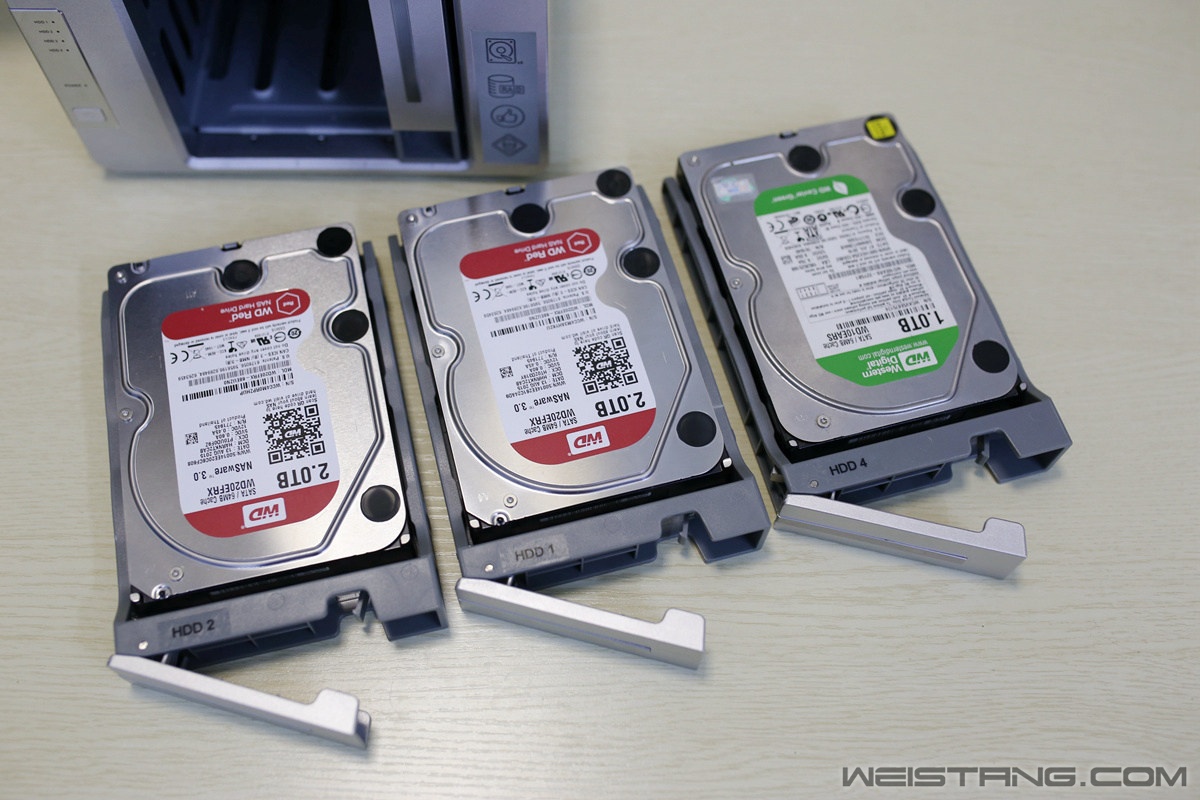

安装第三块硬盘进去。




前面的Raid 0高速模式，好处是可以获得最大的存储空间和高速的读写存储。接下来，转换到Raid 1安全模式，RAID 1，也就是自动备份模式，其中两块硬盘有效使用容量变为50%，之前我安装的是两块2TB红盘，总容量为4TB，在RAID1模式下，其中2TB容量作为存储，另外2TB则是作为数据的安全备份，这样进行双备份后，即便是有一块硬盘完全损毁，也不会导致数据丢失，Raid 1安全模式的好处是可以双重保护，从而保证数据的绝对安全性。


调整Raid 1安全模式后，同样再次使用AS SSD Benchmark、CrystalDiskMark、ATTO Disk Benchmark等磁盘测试工具对D4-310进行测试。






在Raid 1安全模式下，桌面到DAS，以及DAS到桌面的实际文件复制速度测试。










游戏测试：

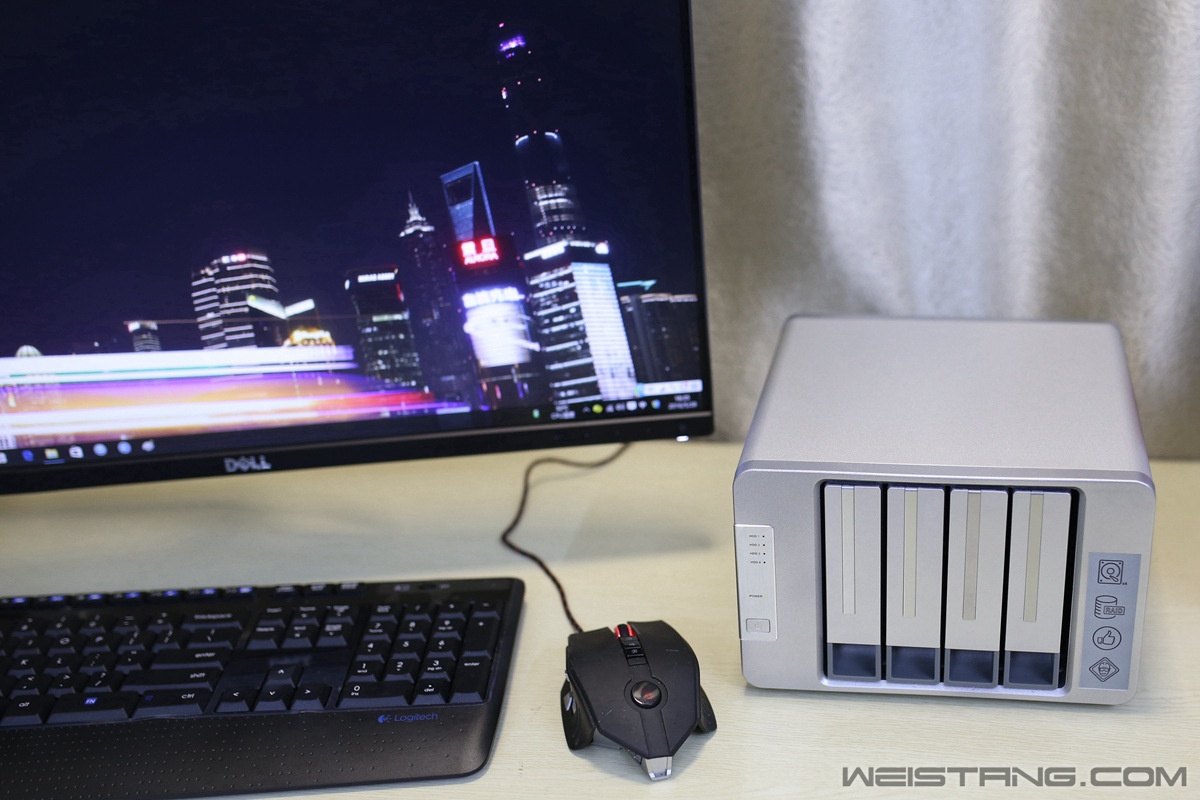

下面是最后安装的第三块1TB西数绿盘作为SINGLE模式单独使用，作为娱乐游戏硬盘直接加载游戏运行测试。


加载游戏的速度基本上感觉和本机磁盘没有区别，在加载游戏和运行游戏时就如同电脑本地硬盘一样。


折腾得差不多了，就这样吧，水平有限，就分享到这里



优点：通过前面在多种模式下的应用，以及后面的混合应用，可以看到铁马威D4-310一台机器为用户提供了两种列阵模式，还是比较的实用，在使用中，用户可以根据数据不同的重要性选择Raid 0高速模式和Raid 1安全模式，也可以同事混合使用两种模式，对不同数据进行分类储存，在使用中同时获得高速存储和安全存储兼顾的方案。

改进:模式的切换需要使用工具才能设置，估计厂商的出发点是担心用户误操作了，这里还有优化的空间。另外配备的重启顶针容易丢失，呵呵，我用了一次之后就找不到了。。。

说了那么多，就是想告诫各位数据安全的重要性，这回算是给自己的各种数据都加了个保险，以后不再怕意外发生了。。。最后听说用混合硬盘组Raid 0模式的速度会有所提升，不知道有没有值友使用过的，求推荐，好想尝鲜试试。
