铁修罗铁圣钠剑数字键盘加灯！

leon456456 · 发表于 2016-7-6 10:37

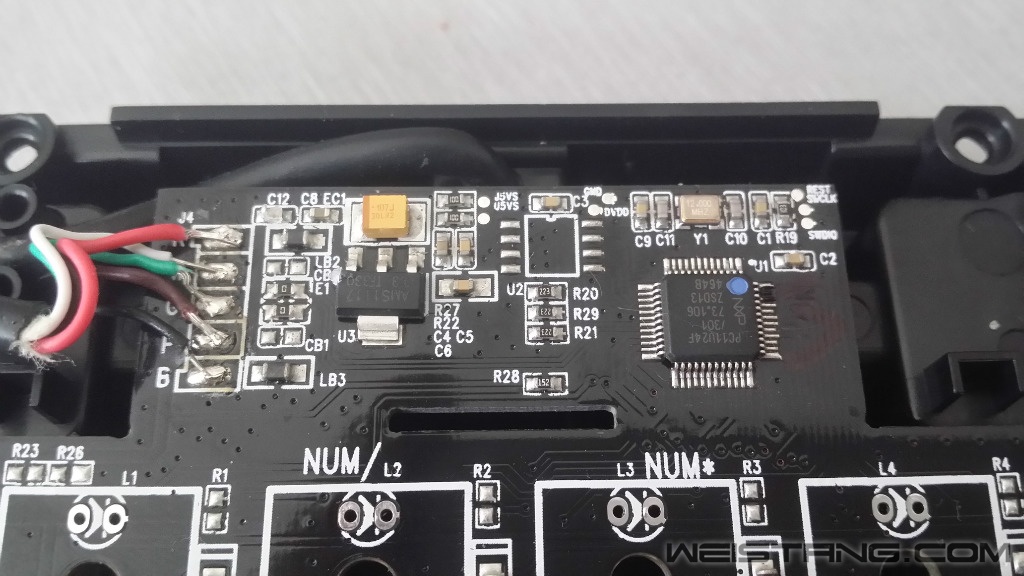

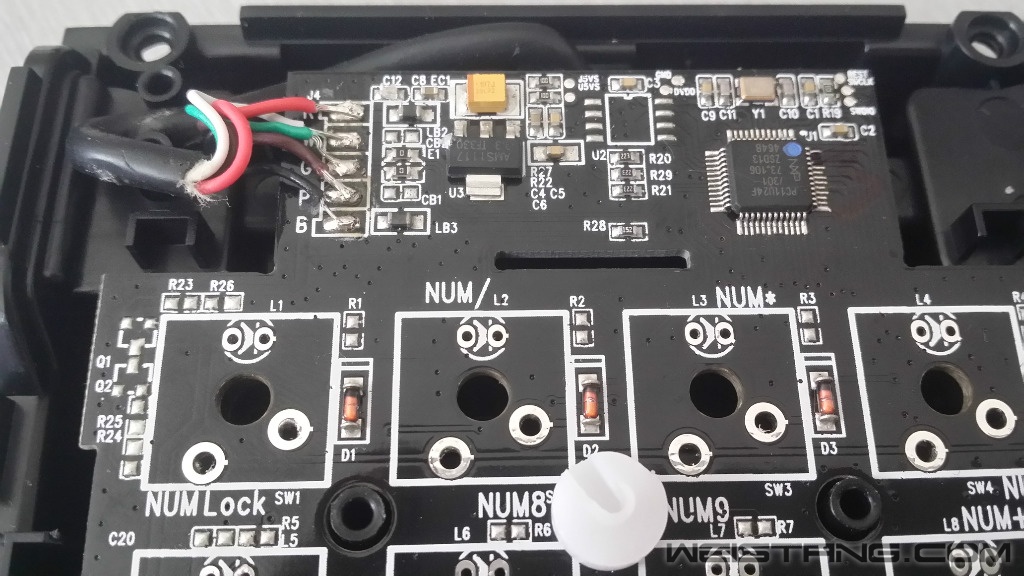

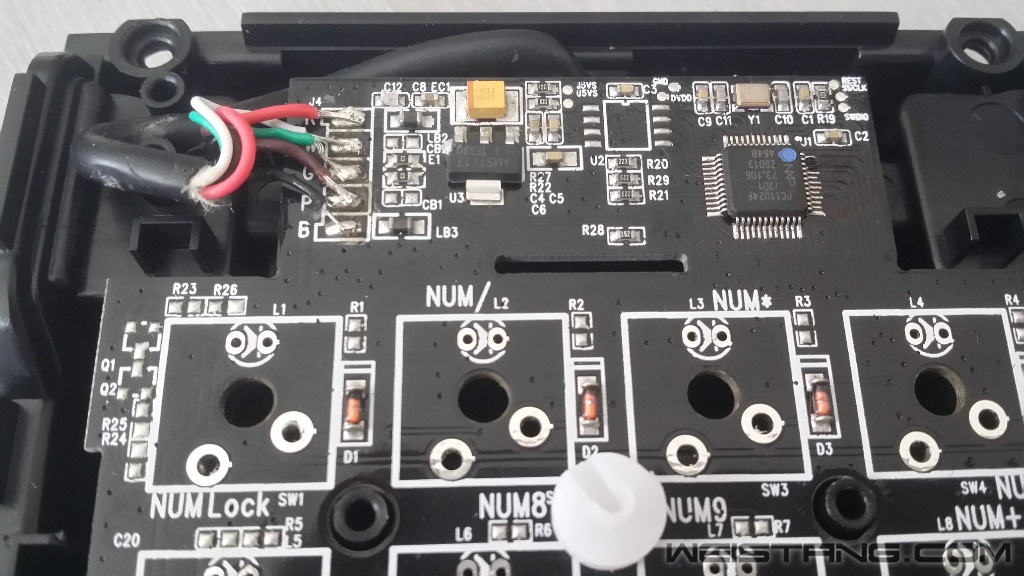

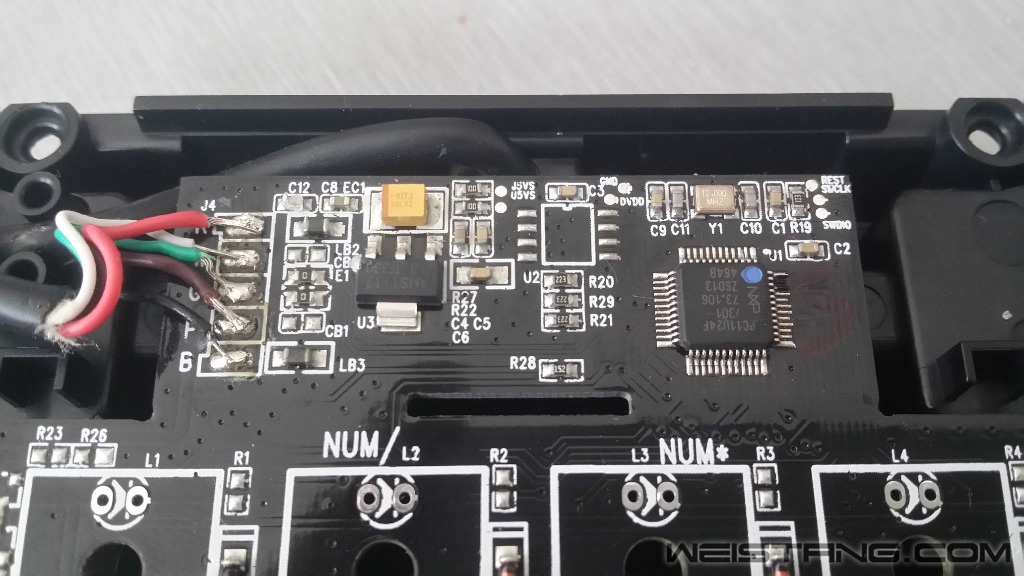

铁修罗铁圣钠剑数字键盘加灯！主板上留着灯孔，但是看着电路板好像是缺电阻，有大神指点一下选那种原件，加电阻，型号位置，都告诉我一下，不甚感激！

razer’ · 发表于 2016-7-7 23:40

我建议你看一下外设堂关于这种有灯组键盘的评测，有照片特写，这个灯组好像是330Ω的贴片电阻，淘宝一大把

kukao · 发表于 2016-7-8 09:20

铁修罗还折腾什么换个吧。。。。

乖小乖 · 发表于 2016-7-8 09:58

还是别折腾了。

leon456456 · 发表于 2016-7-10 22:53

192的贴片电阻能用吗

半自働 · 发表于 2016-7-10 22:59

不懂，帮顶

心静则安 · 发表于 2016-7-10 23:05

没看懂

W.L.Troy · 发表于 2016-7-12 09:08

确实缺灯阻

leon456456 · 发表于 2016-7-15 18:34

多大的灯阻啊

leon456456 · 发表于 2016-7-18 11:08

加好了，能亮，谢谢，大家，完了上图

阜新亮子 · 发表于 2016-7-20 21:00

呃....... 貌似看不懂

wst_cc · 发表于 2016-7-20 22:43

加灯是个细活。还没电阻。、。。

leon456456 · 发表于 2016-7-21 11:21

都弄好了，一会上图

艾奥里亚 · 发表于 2016-7-21 13:57

leon456456 发表于 2016-7-21 11:21
都弄好了，一会上图

楼主速度上图，节操送给你，只是补全电阻就ok了么

leon456456 · 发表于 2016-7-21 15:57

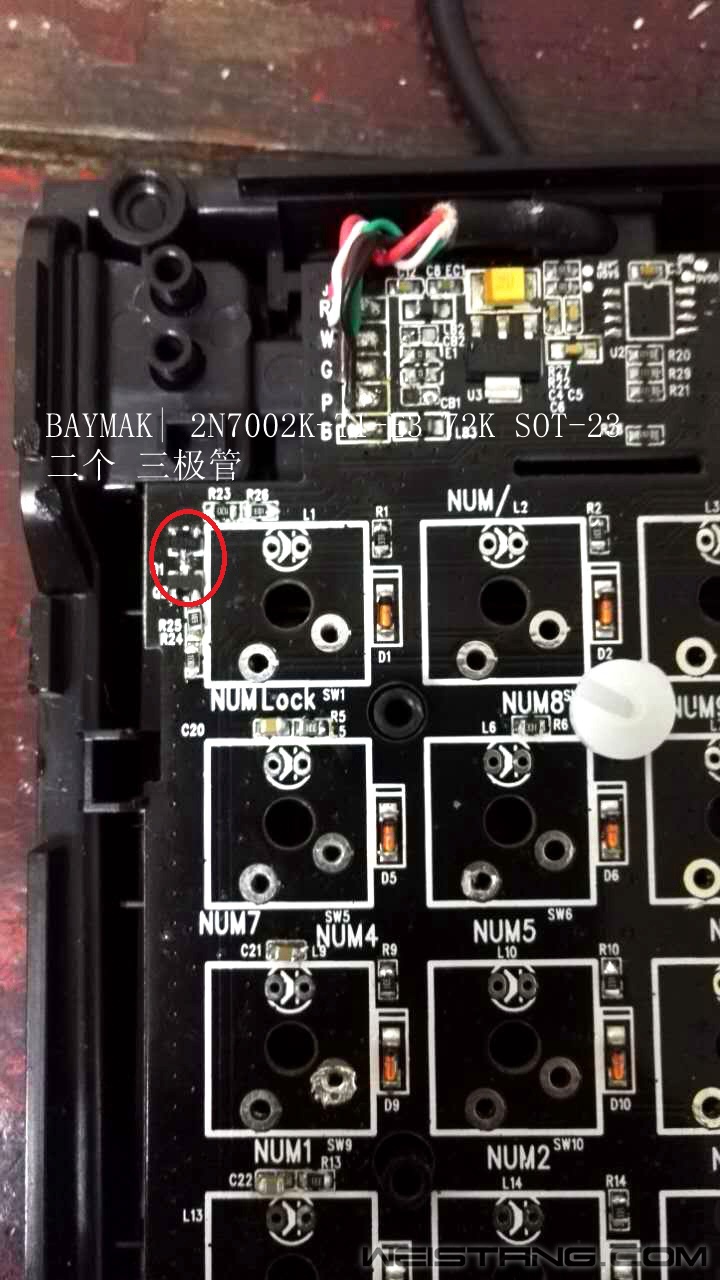

这个图上就是加的所有原件，具体数量没有数过，东西也不贵，焊接用的0.5的焊锡丝，太粗的不行，焊接手法不行，但是灯亮了，还没有装完，带电测试，灯可以亮了

沙漠的fei鱼 · 发表于 2016-7-22 12:13

不懂，帮顶

硬件是一门学问 · 发表于 2016-7-22 16:22

工程量不小吧。

leon456456 · 发表于 2016-7-23 13:57

简单，拆开一个小时就能弄好，关键是三极管不好选，这个费事了，焊接都是小意思

leon456456 · 发表于 2016-7-23 13:58

这个要是改樱桃的透明轴，就可以焊接贴片led rgb

lnaijil · 发表于 2020-6-26 20:04

leon456456 发表于 2016-7-23 13:58
这个要是改樱桃的透明轴，就可以焊接贴片led rgb

单色贴片可以焊，rgb不行，因为只有两个焊盘，这个型号是单色灯版，rgb的是4脚灯的
