包装
今天跟大家分享的这款散热器，对于风冷用户来说，可能用LGA115X平台的朋友了解，但LGA2011平台的同学一定有认真看过这款产品，因为对于X99平台用长梳子内存的朋友已经淘汰了多数的单塔散热器，剩下的6（+）热管配置的风冷散热器也只剩下采融世界末日（6热管），利民执政官（8热管）以及本文的猫头鹰NH-U14S（6热管）了，囊括了三大风冷散热品牌的主力单塔产品，许多朋友应该都有过纠结。不得不说的一点就是，许多用X99平台的同学对于双边DIMM插满长梳子内存的怨念一直不灭，而从目前LGA2011v3这代平台上来看，无论是HSW还是BDW超频的话温度都不容小觑，特别是前者，而后者尽管温度看似表现不错，但在AVX or FMA指令集运算压力下的P95烤机温度也并不好看，基本上都属于80℃+的水平，如果是默频用的话就当我没说。
说实话我是很佩服这代X99平台用风冷压HSW和BDW这种内置FIVR处理器的用朋友，再加上超频加压，满载温度想压好看是比较麻烦的，特别是风冷，本文就来看看我们手上这颗大众体质的6800K在猫头鹰NH0-U14S这款超薄单塔散热器下的温度情况。首先我们还是来看看猫头鹰NH-U14S这款散热器的具体情况。
NH-U14S 外包装
包装
NH-U14S其实13年时候推出的一款散热器，但对于一款高端风冷散热器来说，三年只能说是刚刚预热完毕，属于一款散热器产品的青年阶段，当然也不排除个别短命的旗舰，但至少对于猫头鹰这个品牌来说是这样的。有点撞色的包装风格是这个来自奥地利品牌延续多年的设计，这里没什么好说的，不过尽管对外猫头鹰说这款是超薄单塔散热器，但包装也是很巨大的，这尺寸真不亚于HR22的包装。
参数表
猫头鹰可能没有哪个系列的旗舰售价在500元以内，特别是6热管的产品，U14S也是如此，同时还附赠了一只给U14S定做的NF-A15 PWM扇子，这是一只14cm的风扇，使用的是猫头鹰研发的最新的SSO2长寿面轴承技术，最高转数可以达到1500rpm，配备了6根热管，鳍片采用单孔回流焊与热管焊接。U14S支持目前Intel和AMD的全部主流平台。
两包扣具，AMD的一包，Intel的一包，好处就是你拆开一包的时候另外一包可以保持原封，其实你就算拆了也能还原，看到这里估计许多JD准备下单的同学开心了。一条减速线，一对风扇扣具，一套额外的NF-A15风扇的减震垫，一个金属的猫头鹰logo贴，一管H1硅脂，一把散热器压力螺丝专用的螺丝刀。
AMD的暂且忽略， 上图是Intel LGA115X和LGA2011的扣具，如果是LGA2011的话就不用背板了，安装很简单。
首先，U14S是一款相对较薄设计的单塔，这种散热器风格的著名代表作就是U120E，同时作为一款附赠了风扇的散热器，猫头鹰也讲U14S设计的更适合NF-A15来吹，这其中包括鳍片角度，鳍片间距，鳍片厚度，热管分布等设计，所以说如果使用者更侧重静音和散热性能的双重体验的话，我们还是推荐使用附赠的这只NF-A15扇子的。后文会对U14S的细节部分做详细的介绍。
附赠的NF-A15扇子是一只兼容12cm安装孔位的14cm扇子，同时对应接触散热器的四角都有固定减震胶垫，这只扇子电流是0.13A，最高转数可以达到1500rpm，对于一款14cm扇子来说还算是不错，兼顾噪音和性能的设计，如果你想更暴力一些可以更换其他大功率的风量或者风压扇子，但可能未必会受到很理想的效果，这也是猫头鹰散热器的特点。上图中可以看到扇叶几乎覆盖了整个散热器超过90%的区域，同时几乎大部分热管和鳍片焊接位置都有覆盖。
侧面用鳍片折弯来起到“导流”的作用 保证风道的平行
热管采用的是“立体”式排布
这一点跟采融的世界末日是完全不同的，即使跟利民的执政官也有差别，U14S用的是大铜底，宽度是150mm，而执政官宽度是155mm，好处是U14S的热管和鳍片侧视图来看是左右对称的，但其实从底座部分来看热管并不是左右对称的，这不难理解，因为6根热管的U型排列算上两端总共有12个热管位，但侧面看是3+3的排布，所以要保证这3+3的热管部分即是6根不同的热管，简单说是风扇直接可以吹到6根全部热管。
其实U14S可以两面个上一只NF-A15扇子，一只进风 一只出风
细节
NF-A15 风扇 这是一只14cm规格的风扇
特殊的边框为了增加减震胶垫 考虑还是蛮多的
NF-A15风扇参数
特写
特写
风扇的做工自然不用说，配色保持了猫头鹰经典的风格，这也被许多玩家称为猫头鹰配色，这套扇叶设计是属于侧重风量和静音设计的，而风压的表现并不是这只扇子的强项，在背面也能看到采用了SSO2金属滚珠轴承，侧重寿命和静音，另外就是这只14cm的NF-A15在扇叶动平衡方面做得是很不错的。

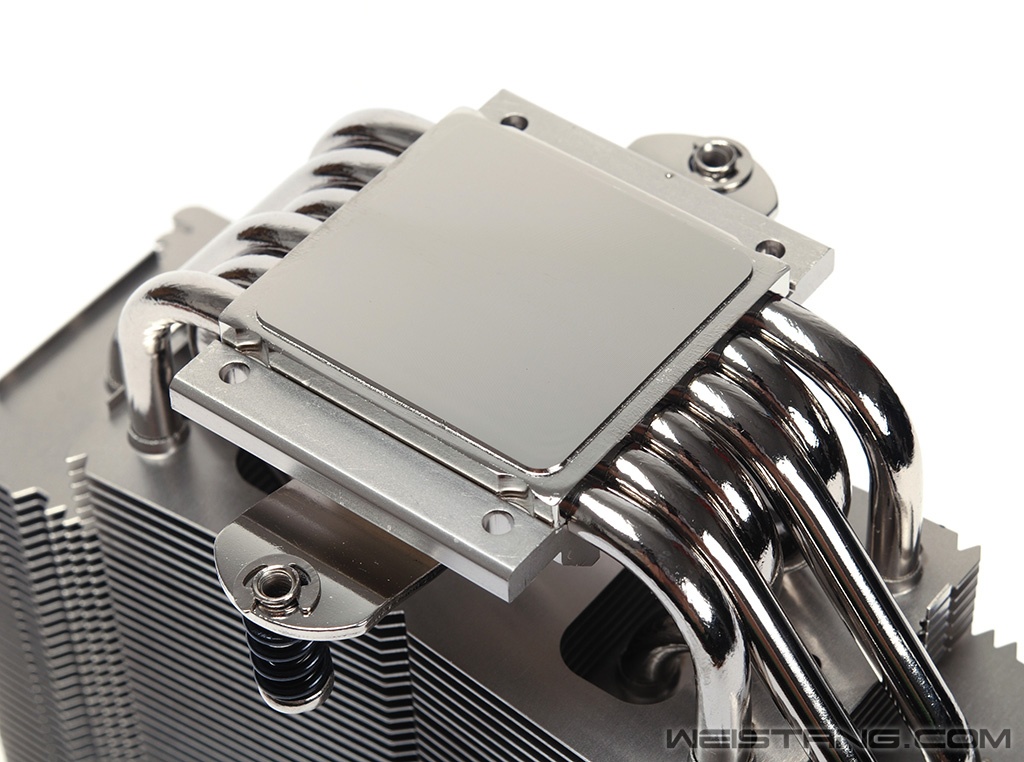

铜底镀镍的底座
纯铜镀镍的热管与底座的焊接位置特写
猫头鹰并不像利民那样习惯把自己诚意用多余的焊料去表现出来，热管与热管之间的距离也规范。
能看到底座并不是完全镜面的，而是保留铣底纹理
也就是这种介于镜面和非镜面之间的铣底处理配合猫头鹰自家的硅脂在底座导热方面效能优秀，工艺方面的表现也非常细腻。
底座跟热管平行方向是略微凸起的
鳍片底部这个位置开孔 是给几根S弯的热管开出的过孔
因为是大铜底 热管如果保证距离中心很近的垂直鳍片这种S折弯相对是很合理的
热管如果折弯角度太大一方面影响导热 另一方面良品率低

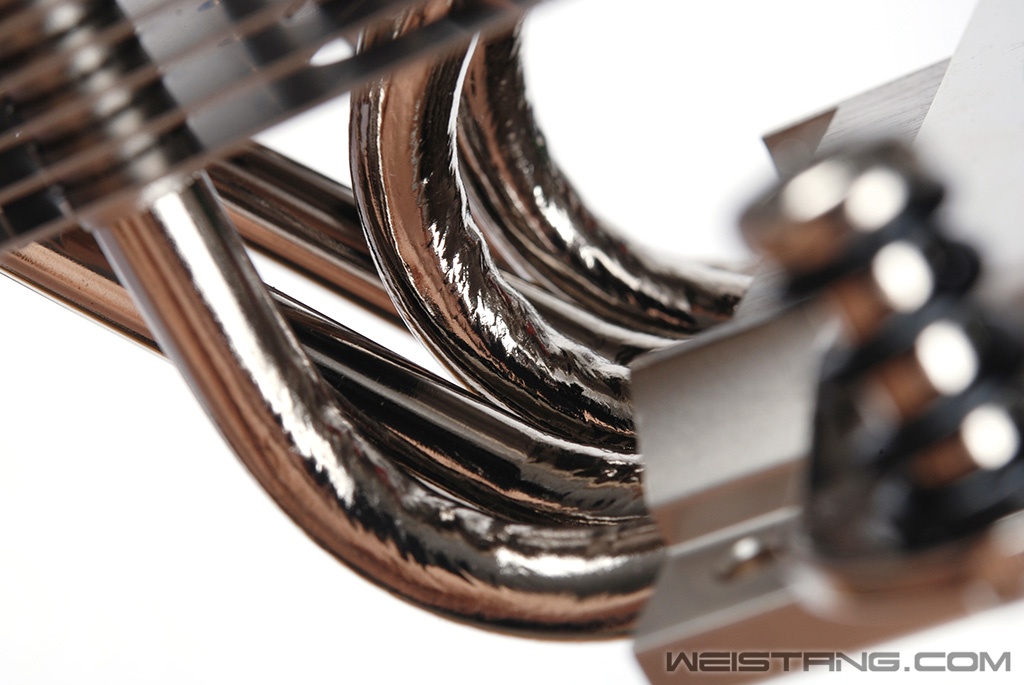

热管内测折弯部分的折痕 处理的算是优秀
中央的螺丝是起到散热器增压作用的 这颗螺丝不能直接拧到头
鳍片与热管焊接位置也很规整
回流焊的开孔
猫头鹰logo的浮雕
特写
性能&总结
LGA2011v3上好扣具
特写
特写
金士顿Predator DDR4-3000 长梳子对比
插到内测DIMM也完全没有兼容问题
扣具固定特写
特写
如果显卡带背板的话第一根PCIE基本都会挡住，就好在R5E10的PCIE x16还有一根插槽，所以RX480 BE不用担心兼容问题了。

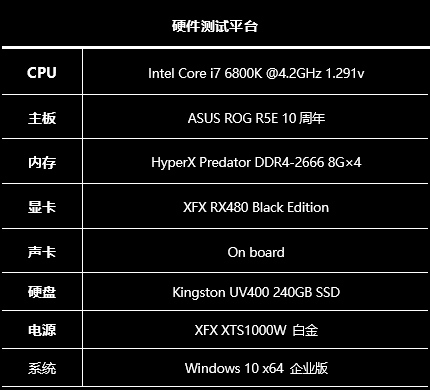

平台
测试平台用ASUS ROG R5E10周年，CPU为i7 6800K，频率直拉倍频到42，CPU核心电压为1.29v，Ring频率设定为 3.4GHz@1.20v，内存频率锁定为DDR4-2666 C15 1t。本次评测也是关闭了一切节能，同时将U14S的散热器风扇锁定在1500rpm范围。
待机
P95烤机
X99平台千元内的散热器选择主要是风冷或者一体水冷，其中一体水冷的强大兼容性优势明显，而风冷本身就对体积有一定要求，如果为了兼容性妥协太多的话会很大程度损失散热性能。待机方面差距不算大，而到了P95满载的测试中相对差距就明显了，核心温度相差约为5℃甚至更高。实际上对于6800K这代Broadwell-E的处理器来说对温度还是挺敏感的，如果要效能和兼容性，那么目前来看还是一体式水冷较为合适，而猫头鹰U14S的静音表现确实很不错。
|
