开篇
大家等了好久的非公版RX480评测来了，也刚好在GTX1060发布之后，在说非公RX480之前不得不说一下RX480的直接对手GTX1060，GTX1060是一款采用GP106核心的甜品级显卡，内部拥有2组GPC，刚好是GTX1080的GP104核心的一半规格，但是纹理单元和ROPs连带的显存位宽规格并不是像当年GTX960那样直接砍成GTX980的一半，而是规模缩到了GTX1080的66%和75%的水平，显而易见在性能上将会比现阶段的GTX960提升明显，而且整体规格就是针对RX480竞争的设计。我也看了国内外的一些评测，整体方面GTX1060比RX480公版（1266MHz/2000MHz）强了约为4%~7%，所以我想许多同学更关注的是拥有8GB GDDR5显存同时支持多卡的非公RX480的设计和性能。我们也是第一时间拿到了讯景推出这款从PCB方案到散热器规格完全凌驾于公版的一款RX480。
目前公版RX480售价约为1999元，非公的GTX1060售价约为2199元~2399元，本文的这款讯景RX480黑狼进化显卡售价为2299元，整体跟非公的GTX1060还是在同一个价位水平。
讯景RX480黑狼进化版显卡
整体
首先关于采用Polaris架构的RX480解析请大家移步到： https://www.weistang.com/portal.php?mod=view&aid=5594&page=1 。AMD的这代RX480采用的是第四代的GCN架构，同样设计了4个ACE异步运算引擎，4组并行的Shader Engine（类似目前N卡Pascal架构的GPC），总共流处理器数量约为2304个，这套架构的特点是把设计赌在了未来DX12的应用，不同于Maxwell或者Pascal的是拥有基于GPU纯硬件级的异步计算引擎，其中目前Maxwell和Pascal是通过驱动模拟异步计算处理，而Maxwell则是直接驱动不支持异步计算。但在DX11应用中流处理器规模小于RX480的GTX1060反而表现持平甚至超过了RX480，这也是NVIDIA从Kapler开始将线程调度交给CPU系统后，GPU完全侧重图形设计的收获，而AMD的GCN尽管拥有强大的计算效能，但DX11 API一定程度没有发挥出其架构的全部功力，而AMD在这代RX480上面依然坚持走这条路，拿青春赌未来，勇气可嘉。
整体
讯景RX480黑狼进化版显卡
整体

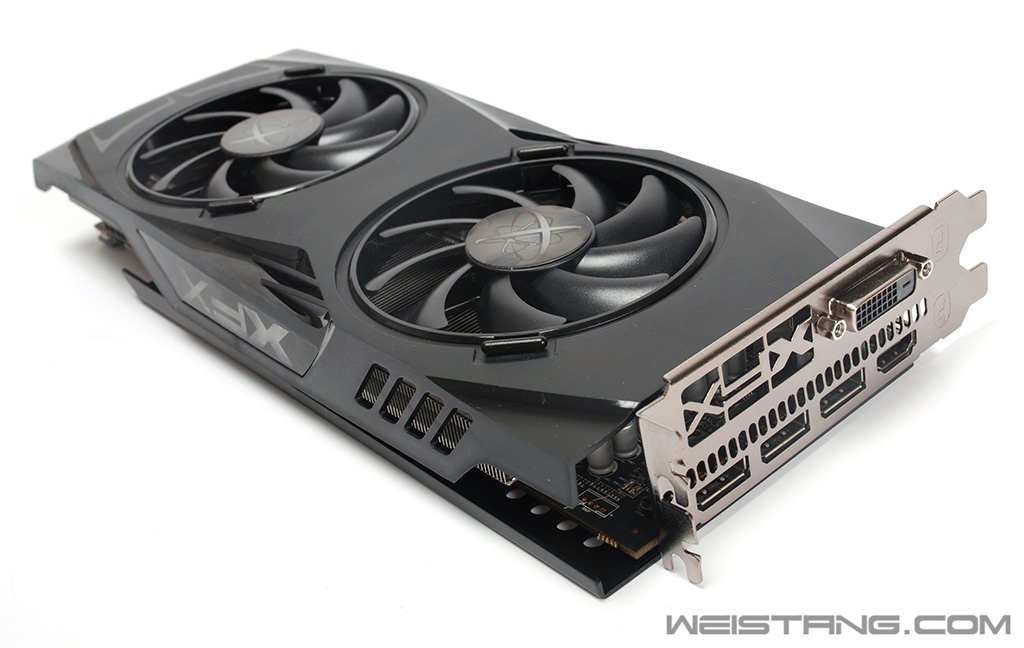

这款完全非公版设计的RX480拥有接近27cm的卡长，同时采用了一个越肩的设计，双10cm静音风扇是可热插拔触点式设计，这点我最看重的就是风扇和散热片的清洁，会方便很多。接口方面保持了3dp和1hdmi的接口配置的同时增加了一个DVI接口，可以说这是目前最丰富的接口设计，跟TITAN X是相同的，散热器采用了全新的设计，后文会有详细的介绍。
正面
背面
这次RX480黑狼进化的阳极铝背板相比公版RX480的设计来说面积更大，同时比起讯景之前的非公版显卡的设计在散热方面也做了挺大的改进，这次背板直接有对散热器的多向固定。
整体
整体

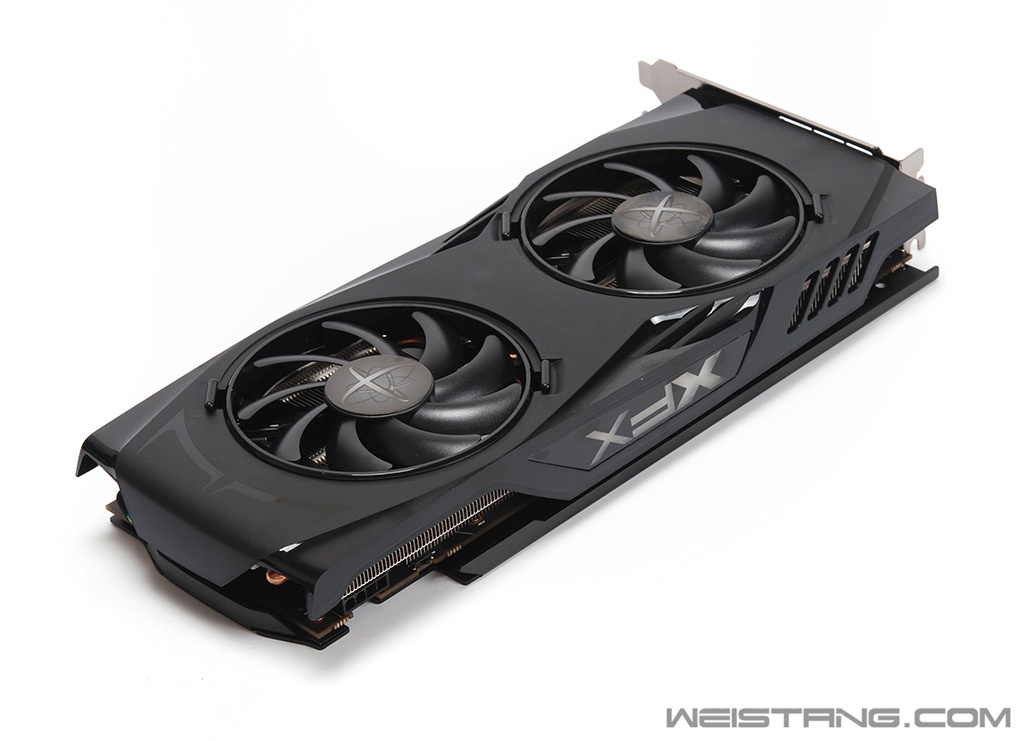

有没有发现这代黑狼进化更像 EVGA的非公ACX了，这张卡拿在手里的尺寸还是分量都跟R9 390黑狼接近。更大的散热器被包裹在更大的导风罩内，其实对于RX480的14nm核心Ellesmere来说，发热量比之前的R9 285的Tonga还要低，所以我深信这套非公版散热器是会有比公版RX480好的多得多散热表现的。
整体

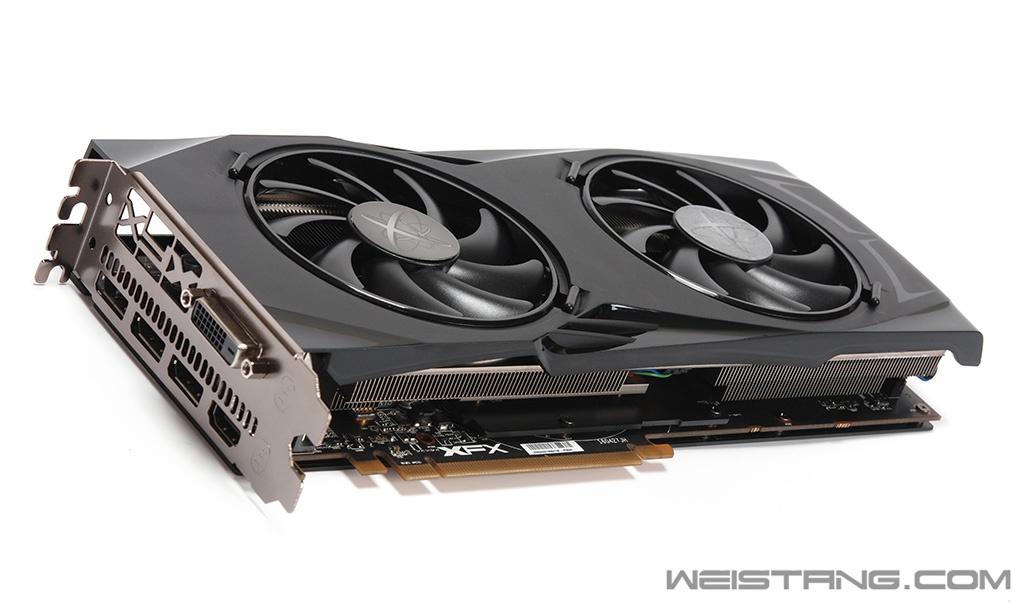

同时PCB尺寸增长 背板固定位也更多
约为27cm的卡长 全尺寸的PCB 以及后文要介绍的全新元件方案的供电

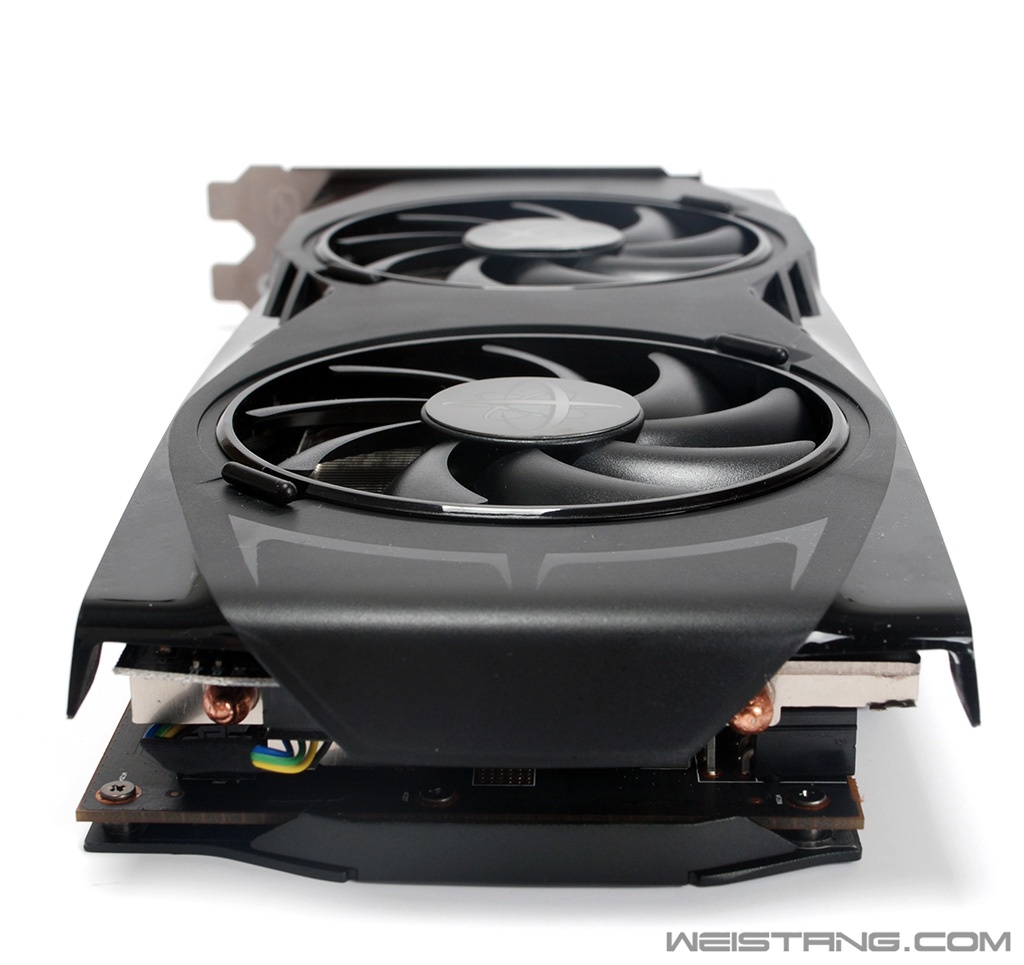

散热器水平方向来看平整性不错
整体
细节
接口特写 3个DP、1个HDMI和一个DVI
可发光的讯景logo
10cm散热器特写
按住两边的卡扣
取下散热器
风扇全部拆除 也方便今后清理散热器积灰
12V 0.35A 讯景订制的热插拔触点式的10cm风扇
靠近出口的位置还设计了内排风口
这样设计可以提高规模较大的散热器的排风效率，不足是可能会对机箱内部散热有一定影响，好在本身RX480发热量不算很高，这个影响也并不很夸张。

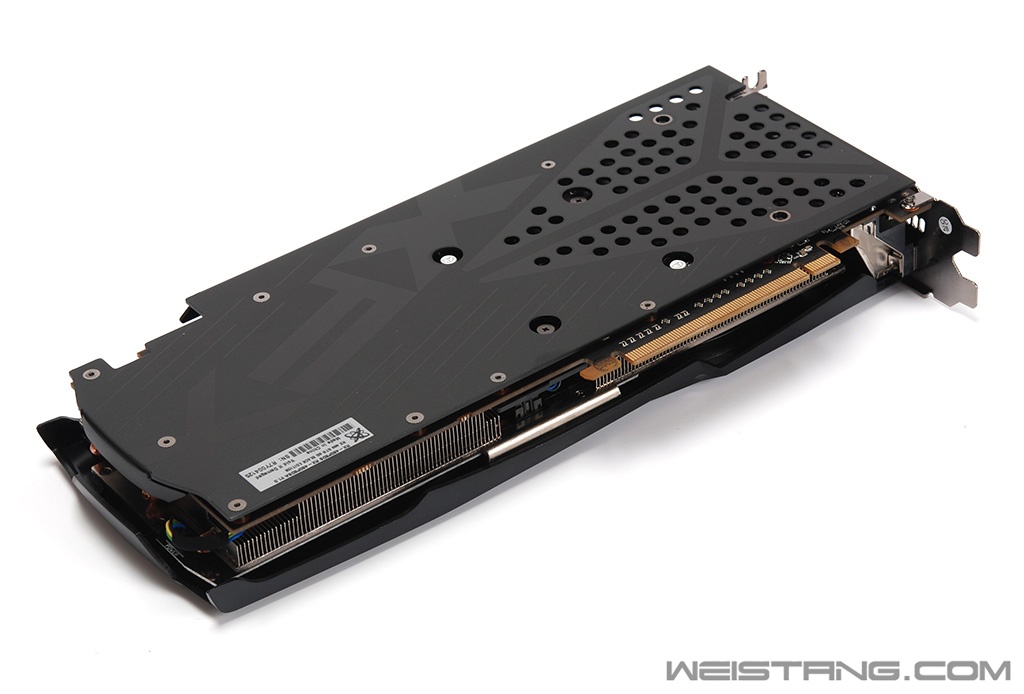

金属背板特写
单8pin供电
双BIOS切换开关 方便各位刷BIOS玩耍 讯景将这项设计延续到了RX480非公版上面了
顶部XFX logo是可以发光的
散热
PCB核心位置有部分加固金属板
散热器取下
导风罩内部
特写
特写
特写

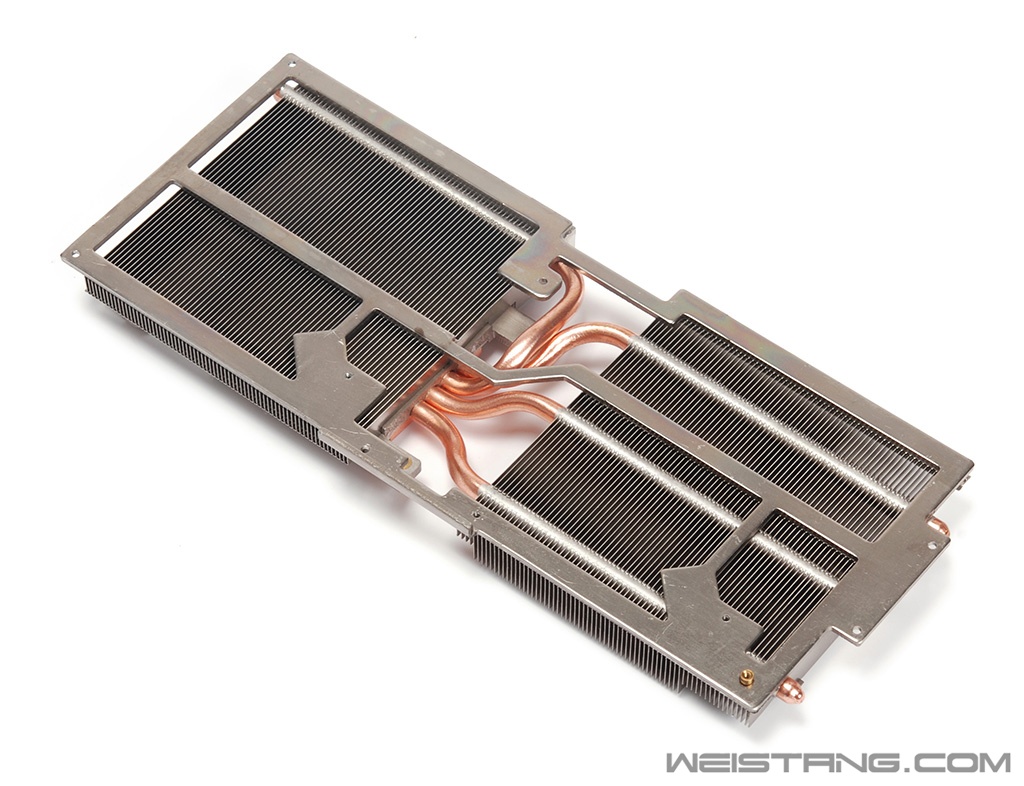

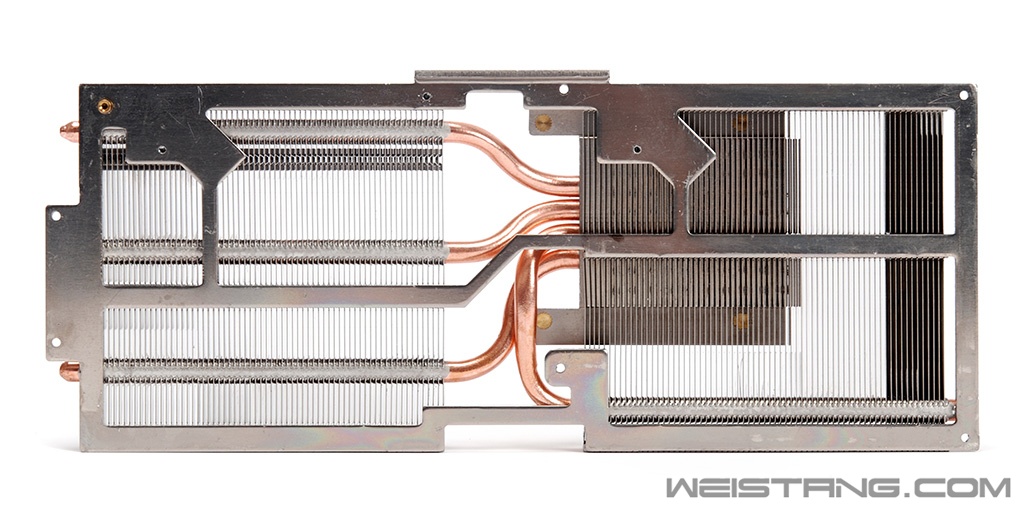

散热器的鳍片密度跟390黑狼非公散热器的密度几乎相同，整体鳍片散热面积也几乎在同一水平，热管是3+1分布，其中从上图大家也能看到，在散热器和铜底焊接的部分是没有鳍片贯穿热管的，本身这样设计也是想利用底座焊接导热，所以其实这套散热器的导热分布还是蛮合理的。
特写
特写
热管和散热鳍片也是焊接

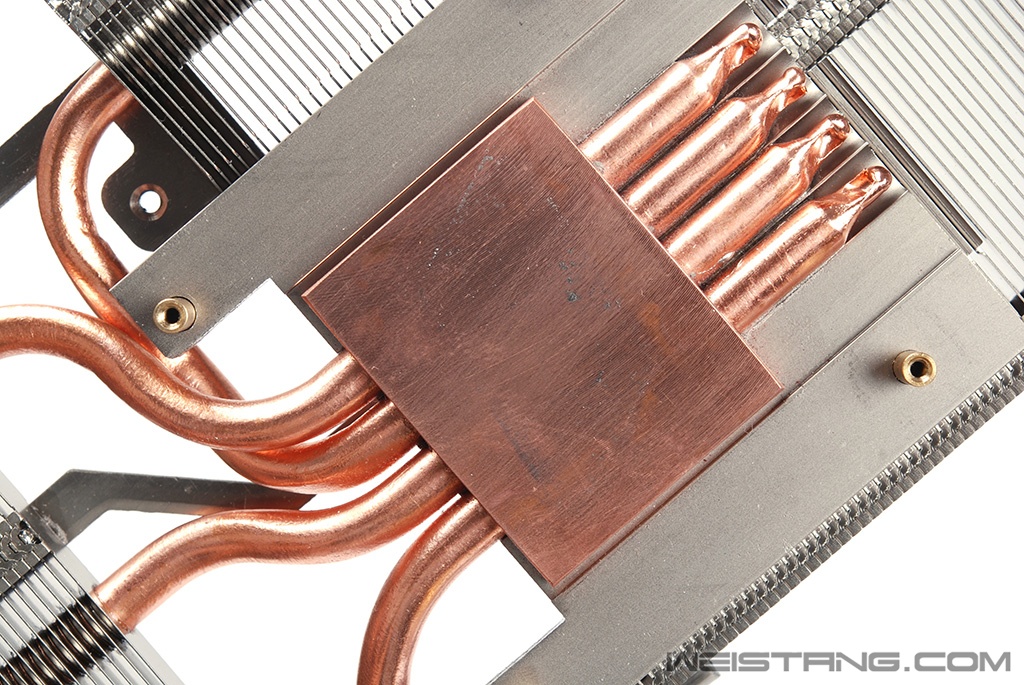

纯铜底座与四根6mm改良的热管是焊接固定
四根6mm纯铜热管
讯景RX480黑狼进化相比以往的非公散热器换成了高密度内槽道设计的热管 单根热管导热效率更加
VRM Mosfet散热部分整合到了主体散热器上了 更便于降低VRM部分温度
PCB
讯景RX480黑狼进化版拥有用料更优秀的PCB设计，更大的PCB更利于导热和布线。
PCB 正面

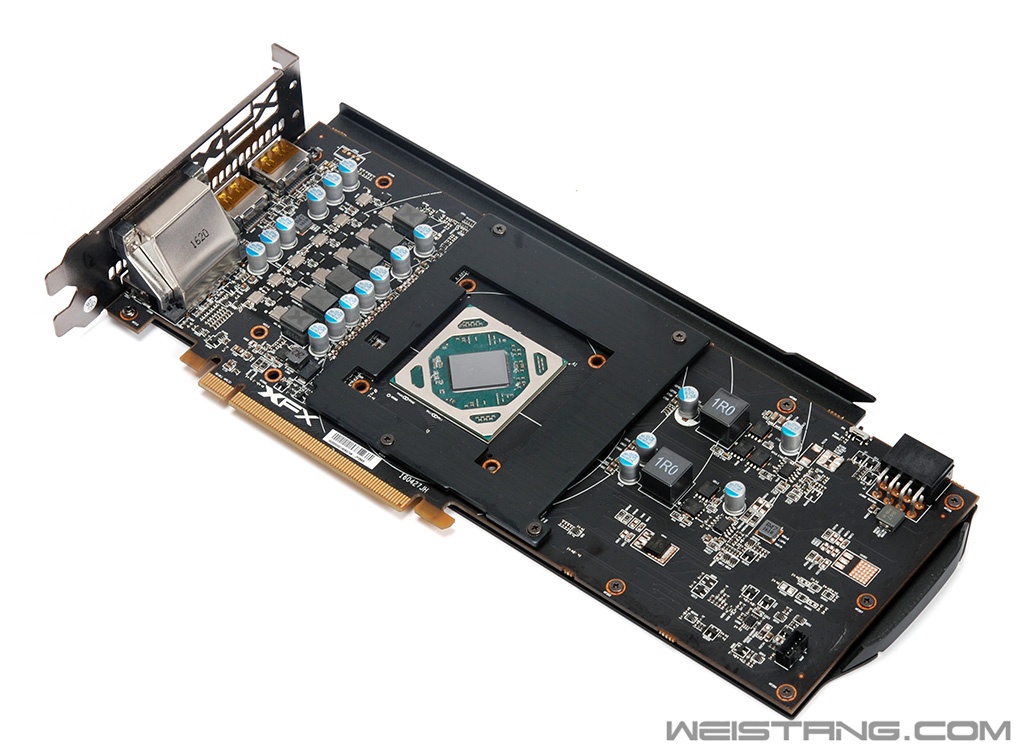

PCB背面
PCB 正面 长度跟390几乎相同了
PCB比公版方案做了延长 显存供电设计在了后部
供电部分特写
电感采用了讯景订制的低噪声电感 整体显卡几乎没有任何的啸叫感受
IR3567B供电主控
跟公版RX480采用了相同的供电主控，这算是目前AMD公版显卡目前采用的最顶级的方案了，支持6+2相供电，双过流保护，每相的开关频率可以达到200kHz到2MHz，支持动态侦测负载状态来调节供电相数，具备完善的过压、过流、过温和短路保护。
上行MOSFET特写
下行MOSFET特写
MOSFET采用的是IRF公司的MOSFET分别是IR6894、IR6811，特点是大电流下内阻极低，只有0.9mΩ和2.8mΩ。这种MOSFET封装属于SO8衍生，但是属于成本很高的一种，准确说曾经是英飞凌的metal CanPAK封装技术，但是后来更名了，内部是采用与单人顶盖焊接的技术，可以充分利用PCB与顶盖进行散热，具有开关频率很高和内阻很低的特点，AMD近两年旗舰级别的公版显卡也是很青睐这种方案。
跟公版RX480相同的mosfet driver AD8510
三星GDDR5显存颗粒 单颗容量1GB
DVI有做屏蔽
测试
关闭EIST，C-STATE，频率锁定为4.4GHz，内存频率为2133，C10 1T。测试显卡拉满Power limit +50%，后期讯景RX480黑狼进化OC过程解锁电压和功耗限定，核心电压锁定为1.25mV。
硬件平台
平台游戏满载功耗对比
默频状态下满载GPU&VRM温度对比（风扇Auto）
超频状态下GPU&VRM供电部分温度对比（讯景RX480黑狼进化风扇转数2000rpm/3000rpm，RX480公版风扇转数2000rpm/4000rpm）
RX480 公版
讯景RX480黑狼进化
RX480 公版
讯景RX480黑狼进化
讯景RX480黑狼进化 OC 1400MHz
拥有1338MHz核心频率的讯景黑狼进化在3DMark Time Spy测试中比公版性能高出了7%，3dmark11的性能提高了3%，所以能看到DX12对Polaris架构利用率还是蛮高的，而实际上Async Compute在AMD官方的声称下能带来将近46%的性能提升，3DMark Time Spy对Async Compute使用情况貌似没有真正达到Polaris架构最优利用率，当然目前采用Async Compute的游戏也并不多，这个梗我们就留在今后DX12游戏再丰富一些的时候来跟大家一起来讨论。
关于超频其实这代RX480还是比较看脸的，需要加压，解锁电压和功耗后电压最高可以加到1.375v核心，但是如果真的在这个电压下跑满载的话可能没有稳定性的问题，不过功耗会爆表，特别是PCIE供电会超标，所以不建议大家电压超过1.25v核心，有兴趣的同学可以进一步折腾一下，这里我只是给大家一个参考，我手头的这张RX480黑狼进化在1.25v核心电压下可以上到1420MHz最高，通过3DMark Time Spy测试。
总结
讯景RX480黑狼进化在散热和PCB供电设计与成本方面下了不少的功夫，特别是散热的改进，改用了高密度内沟道的6mm纯铜热管，坚持了焊接热管，跟R9 390近乎相同的散热片面积，VRM供电一体设计，阳极铝金属背板，可拆解触点式10mm订制静音风扇，这是散热部分，比起公版来说算是革命性进步了。另外VRM供电也改用了CopperMOS级的高开关频率Mosfet，最终带来的是满载下VRM温度比公版降低了22℃，而超频状态下公版的VRM温度跟是达到了接近94℃，这还是在拉高了风扇转数的情况下，而RX480黑狼进化的VRM则基本可以稳定在80℃一下，一般是七十出头。性能方面，其实主频达到了1338MHz已经可以达到GTX1060的水平，不过功耗方面还是GTX1060会占优一些。整体供电与散热用料更优秀的一款显卡，比GTX1060拥有交火的支持，赌在未来DX12应用的架构设计。特别要说的一点是目前算是最新的一款3D第一人称设计大作DOOM4，在Vulkan API下，RX480实现了相比之前OpenGL 4.5约为30%以上的帧数提升，我们也希望包括AMD在内以及游戏厂商提供效率更高的API接口。
