罗技G300鼠标拆解及飞线图

W.L.Troy · 发表于 2016-7-21 23:21

本帖最后由 W.L.Troy 于 2016-7-21 23:32 编辑

跟大家分享一下罗技G300鼠标的拆机及飞线图，这鼠标是我同学的鼠标，因为左右键不好用就扔给我了。抽空帮他收拾一下。

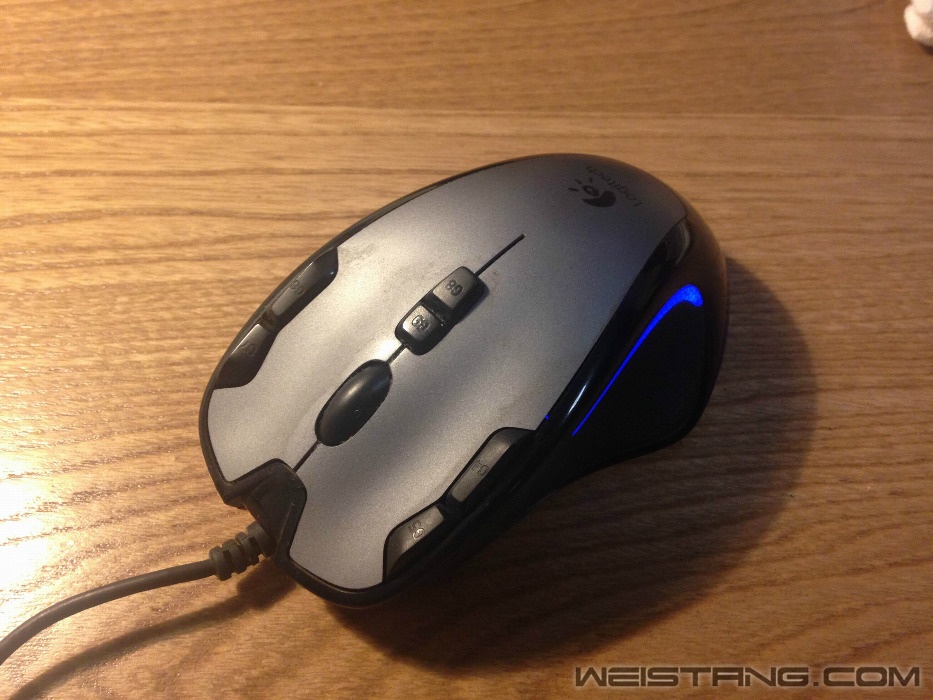

鼠标全貌特写。

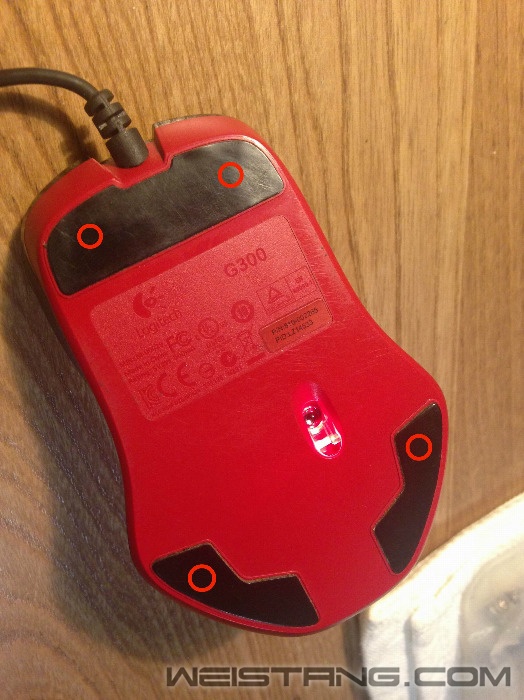

拆掉胶贴，这里标记了胶贴下的四个螺丝位置。

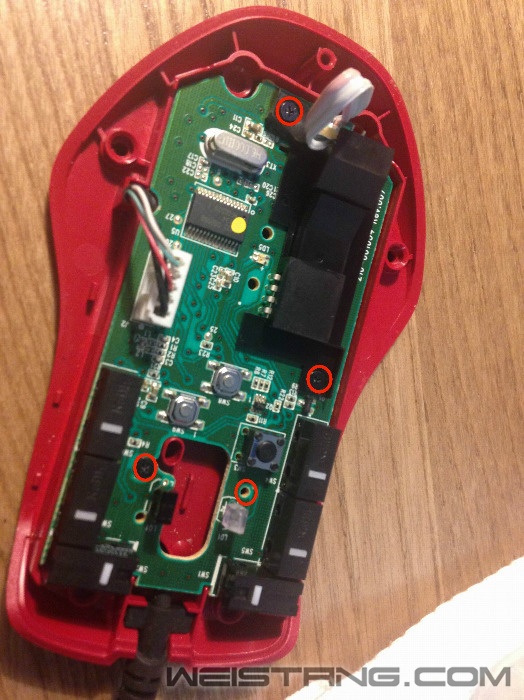

摘掉上壳，这里标记了主板上的四颗螺丝，有两颗螺丝是起固定灯罩的作用。

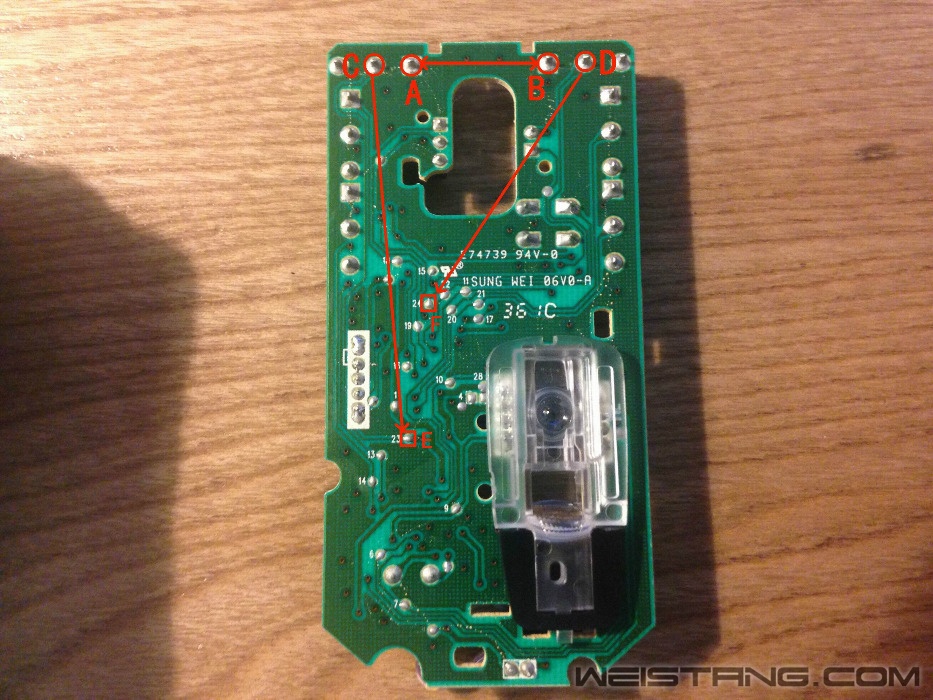

最后就是飞线图了。A点和B点是接地作用，所以可以互相飞线。C点飞线到E点，D点飞线到F点。

就这么点内容，希望用的上的朋友能找到。

hider2015 · 发表于 2016-7-21 23:43

拆解的一点都不凄惨…

半自働 · 发表于 2016-7-22 00:00

提示贴，顶

与歌 · 发表于 2016-7-22 08:10

地板

乖小乖 · 发表于 2016-7-22 09:17

实用，顶

liming · 发表于 2016-7-22 09:30

收到

蜡笔小晖 · 发表于 2016-7-22 10:15

赶上直播画图了...

newhand2010 · 发表于 2016-7-22 10:52

G300是A3055？

W.L.Troy · 发表于 2016-7-22 12:08

newhand2010 发表于 2016-7-22 10:52
G300是A3055？

是

水野哲 · 发表于 2016-7-22 20:17

学习了~

W.L.Troy · 发表于 2016-7-25 09:13

水野哲发表于 2016-7-22 20:17
学习了~

多谢支持

W.L.Troy · 发表于 2016-7-25 09:14

乖小乖发表于 2016-7-22 09:17
实用，顶

多谢支持

W.L.Troy · 发表于 2016-7-25 09:14

hider2015 发表于 2016-7-21 23:43
拆解的一点都不凄惨…

玄玄大魔王 · 发表于 2016-7-25 09:15

向大神学习

硬件是一门学问 · 发表于 2016-7-25 11:56

飞线哥，这个为啥要飞线啊。求指导

kukao · 发表于 2016-7-25 13:04

可以的顶一波

W.L.Troy · 发表于 2016-7-26 17:45

hider2015 发表于 2016-7-21 23:43
拆解的一点都不凄惨…

拆的很简单

W.L.Troy · 发表于 2016-7-26 17:45

蜡笔小晖发表于 2016-7-22 10:15
赶上直播画图了...

被你看到了。

W.L.Troy · 发表于 2016-7-26 17:46

硬件是一门学问发表于 2016-7-25 11:56
飞线哥，这个为啥要飞线啊。求指导

不需要飞线，就是做个图。有需要的人可以看。省的再拿万用表测了。

W.L.Troy · 发表于 2016-7-26 17:46

kukao 发表于 2016-7-25 13:04
可以的顶一波

多谢
