包装
比起RX480来说，AMD真正的2K元以内价位的杀手锏其实是RX470，RX480可以说是目前2K元价位级别显卡的一个分界线，主要是性能方面，目前RX480和GTX1060第一次把1440P分辨率的游戏体验在这个价位上提升到了一个新的水平，让许多钟情于高分辨率的游戏玩家有了性价比更高的选择，而AMD显然还不满足一款RX480来撑住这个市场，采用相同Polaris 10架构和同样基于14nm Ellesmere核心的RX470如期发布，这也符合AMD以往的显卡产品策略，从当年的6870和6850，再到7870和7850，370X和370，AMD习惯推出两款核心参数和性能比较接近的显卡作为准高端级的主力型号，而到了Kepler和Maxwell这两代架构，NVIDIA在2K元价位以内的准高端产品貌似有些单一，尽管竞争力还是蛮强的，这也意味着用户的选择将会更少。
开始可以先剧透一下，作为已经折腾了N天这张RX470非公版的我，对其性能算是比较了解了，可以说RX470可以说是AMD近些年以来定位最特殊的一款产品，因为在同价位级别的产品上性能方面，RX470的表现太让我们惊讶了。
讯景RX470黑狼进化版显卡包装
其实RX470公版核心频率设定是比较保守的，只有926MHz，显存频率等效6000MHz，核心频率比当年的370X还要低了将近200MHz，为的是更漂亮的功耗，同时也归功于其Ellesmere Pro核心的表现，让RX470性能基础优秀。而我们拿到的这张讯景RX470黑狼进化版可以说是目前基于RX470非公版方案中核心频率默认很高的一款了，核心频率达到了1256MHz，跟RX480公版的频率只差了10MHz。
参数对比
关于Polaris 10架构和Ellesmere核心解析请大家移步到： https://www.weistang.com/article-5594-1.html ，总之这一代是第四代的GCN架构，注意是第四代，而不是GCN 4.0，大家不要误解。RX470跟RX480是基于同样的核心架构基础，拥有4个对DX12硬件级线程调度起着重要作用的ACE单元，跟上一代GCN 1.2架构旗舰Fury系列相同的4组并行Shader Engine，不过RX470的Ellesmere Pro核心的每组Shader Engine下的CU从RX480的9组降到了8组，整体Shader Engine的并行度并没有变化，这样8×4×4×16=2048，也就是RX470核心拥有16wide SIMDs结构的流处理器为2048个。这也是为什么RX470性能相比RX480在几乎同频的情况下降低很小的原因。忘记说了，本文评测的这张讯景RX470黑狼进化版显卡官方售价为1699元，另外外设堂接下来的显卡团购也会是这款显卡。
RX470黑狼进化的PCB和散热器规模都要比之前RX480的短一截，两只风扇跟RX480黑狼进化是相同的，都是10cm的触点式免工具拆解设计方案。
整体
RX470黑狼进化散热器外罩是塑料结构的，跟RX480黑狼进化一样都设计了强化背板，显卡全长不到25cm，约为24.5cm，可以兼容许多ITX箱子，一般265mm长度支持的箱子都是没问题的。
顶部讯景logo是可发光的 但颜色只有白色 亮度很均匀
整体
目前来看，除非未来DX12游戏普及，并且采用重度的线程异步调度，这样才能真正发挥出这一代GCN架构的真正性能，流处理器利用率也会更高，不过这也给AMD在中高端架构上的改进带来了思路。
三个6mm纯铜热管 有两个是裸露在外的也是考虑了机箱风道的利用
阳极铝金属背板材质处理跟RX480黑狼进化是相同的
背面特写 能看到散热器外罩比PCB和背板多出了一节
为了让两只10cm风扇都可以实现免工具热插拔，所以把固定风扇的散热器外罩设计的长了一点，不过整体不到25cm的长度兼容性是没问题的。
散热器
12v 0.35A风扇 触点式可插拔设计
方便清灰和更换风扇
散热器底部
纯铜底座连接3个6mm的纯铜热管，这个热管也是用的跟RX480黑狼进化相同的新设计
从这一代RX480黑狼进化和RX470黑狼进化都用了内部增加槽道的纯铜热管 增大了传热面积
分解图
散热器底部特写
铝制鳍片跟热管采用焊接
热管特写
纯铜底座特写
PCB
散热器也可以直触到VRM的Mosfet部分，显卡PCB不算长，元件很饱满，供电部分并没有空焊情况。
整体
整体
PCB 正面 VRM供电部分设计在了PCB前部
供电部分特写 4+1+1相供电 其中核心4相 显存1相 全日化固态电容
讯景订制的电感 对啸叫情况有特别把控
特写
NCP81022主控 支持4+1相供电
输出电容非常厚道 比起公版RX480也补全了全部的MLCC 毕竟这张RX470默频比公版高了将近330MHz
PCB背面的Mosfet Driver
海力士H5GC4H24AJR GDDR5显存颗粒 单颗容量512MB
基准
关闭EIST和C-STATE，倍频锁定在42，内存频率锁定为2400，基本时序为C14 1T。
硬件平台
GPU-Z
3DMARK 11成绩 GTX970非公版领先约为18%
3DMARK FS Extreme成绩 GTX970非公版领先约为3% 差距很小了
DX12测试的3DMARK TimeSpy测试中 RX470黑狼进化反超GTX970 不过差距不大
曲面细分Unigine Heaven测试中 GTX970领先RX470约为11.3%
能看出第四代GCN架构的Polaris继承了GCN 1.2在重度曲面细分图形方面的改进，作为继承370X的型号能跟GTX970保持如此的差距已经算是不错了。
所有游戏都采用2560×1440分辨率，画质都设置到最高，其实这跟我们测试RX480时候的设置是相同的，大家有兴趣可以用RX480的评测数据来作为参考，目前1699元的RX470黑狼进化我决定未来还会有调价空间，曾经在2K~2K5级别才能得到的游戏体验如今价格被拉到1600元级别了。
使命召唤11测试
孤岛危机3测试
孤岛惊魂4测试
中土世界：魔多阴影 测试
巫师3 测试
RX470黑狼进化比公版RX470高出了将近330MHz核心频率，这个幅度增加是很大的，也带来了功耗的增加，所有游戏测试中都把Power Limit开到+50%，力求在非OC状态下最高性能下的功耗表现。

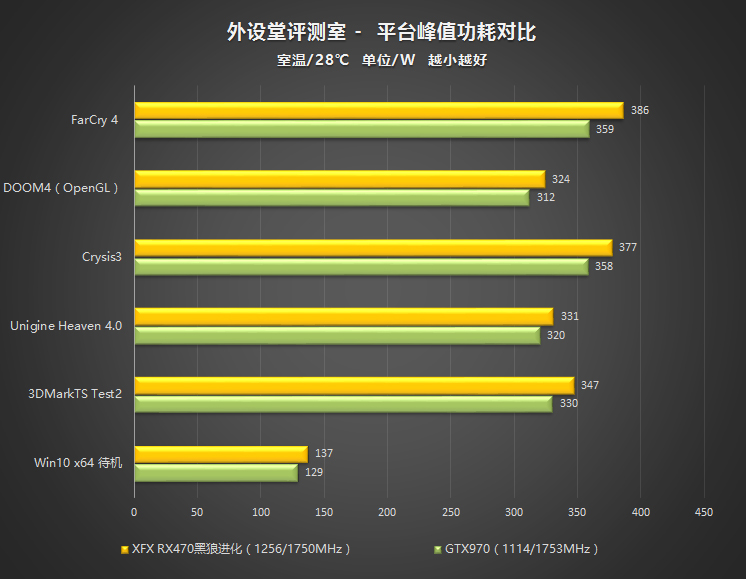

平台功耗对比
本次平台我们用的是X99+6800K，本身平台功耗就比较高，所以如果一般用户使用1151平台的话功耗会更低，一般情况额定功率450W的电源完全可以驾驭RX470黑狼进化。
核心温度对比
RX470黑狼进化设计了轻载风扇停转技术，当温度在可控范围内的时候风扇是不转的，游戏中最高可以达到78%的风扇负载，转数为3037rpm，而此时可以将温度压倒75℃以内。
总结
讯景黑狼进化RX470整体做工是比较优秀的，特别是散热器方面，包括背板和热管部分的新设计都跟RX480黑狼进化是相同思路的。供电部分特别强化了输出电容，以实现高频下的供电稳定。性能方面RX470黑狼进化在1440P几款热门的大型单机中表现跟GTX970差距很小，甚至是没有差距，我们也可以说如果在2K分辨率下两者都是同一级别，其实非公的RX470的性能表现跟公版RX480差距已经非常小了，而400元的价格差距也还是可以接受的。RX470黑狼进化非常适合老的R9 270、R9 370X用户去升级。用1K6左右的价位买到一张GTX970几乎统计的产品还是值得推荐的。
讯景RX470黑狼进化显卡
|
