最复杂的国产鼠标，拆解富民战神之瞳

百元大钞 · 发表于 2016-8-18 12:14

不拆不知道，国产鼠标做到这个样子估计也没谁了吧
最大感触就是复杂、料足，没有配重块都能做到132g。。

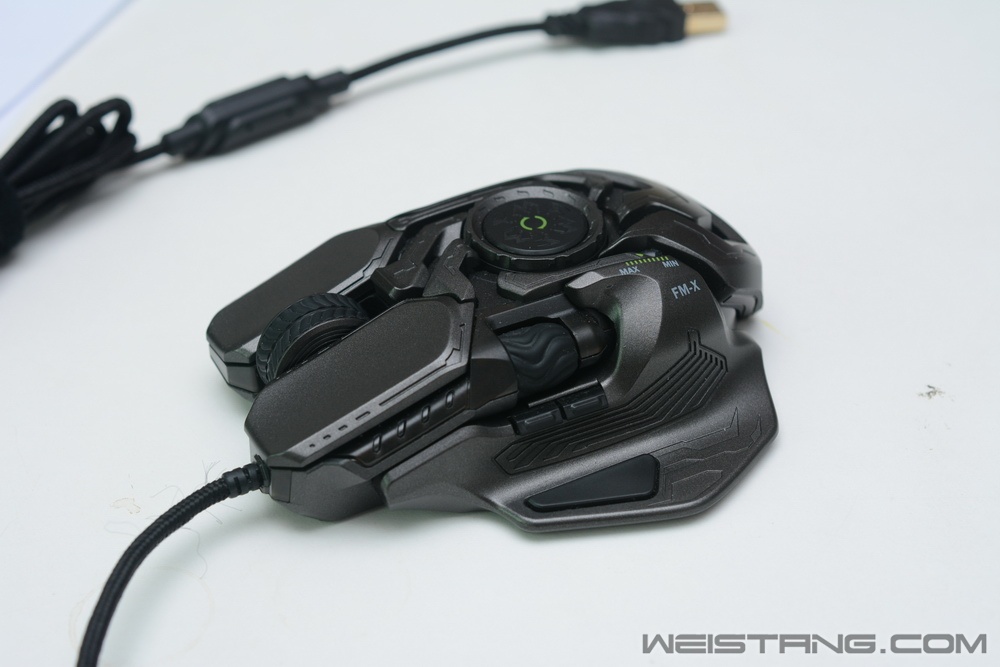

拆之前，用了3个月左右

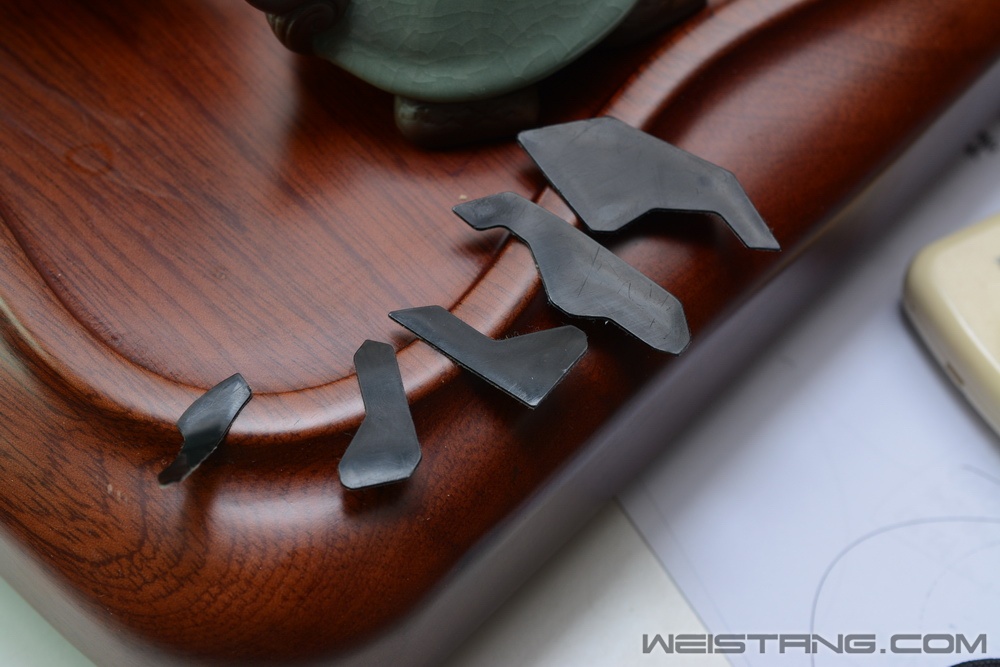

脚贴比较厚实，特氟龙，全是不规则的，大的小的都有。但是很好取，几乎没有变形

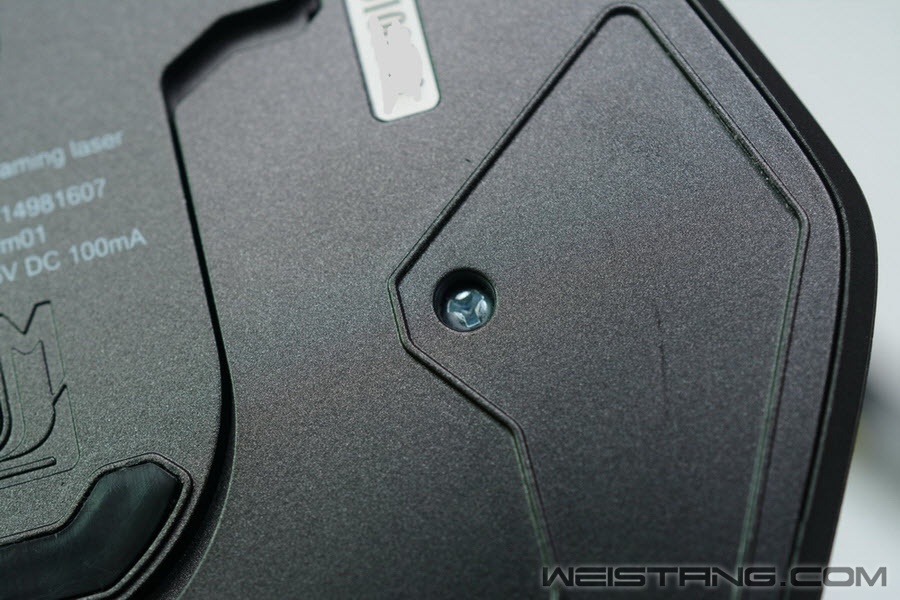

这螺丝也是不规则的，找到完全对应的，只好用一字批强行拧。

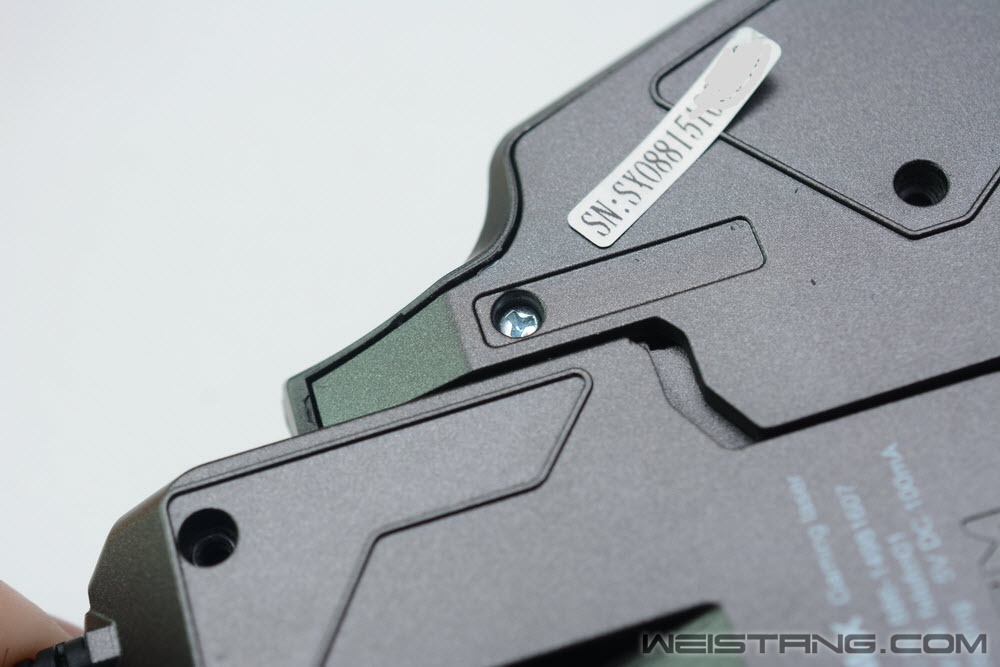

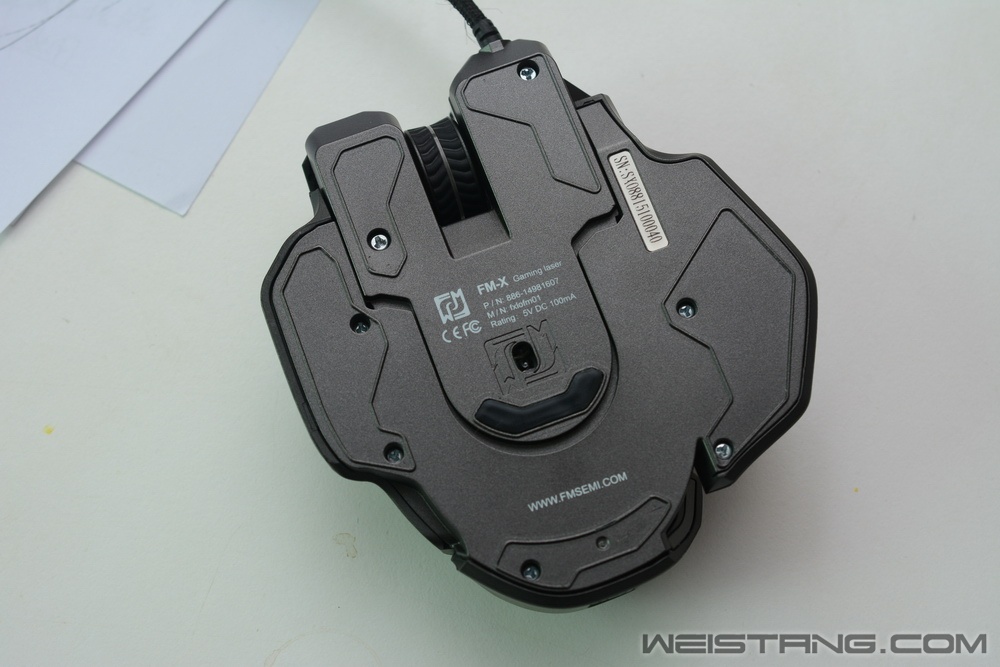

难死宝宝的最后一颗螺丝，藏在SN条码下面
SN码一定要留着，保修靠它。
拆了还能保修？我感觉似乎可以，没有易碎贴，
如果螺丝拧的时候没拧滑丝，SN贴条也正常。加上脚贴那么好取。
应该有可能。

继续拆！

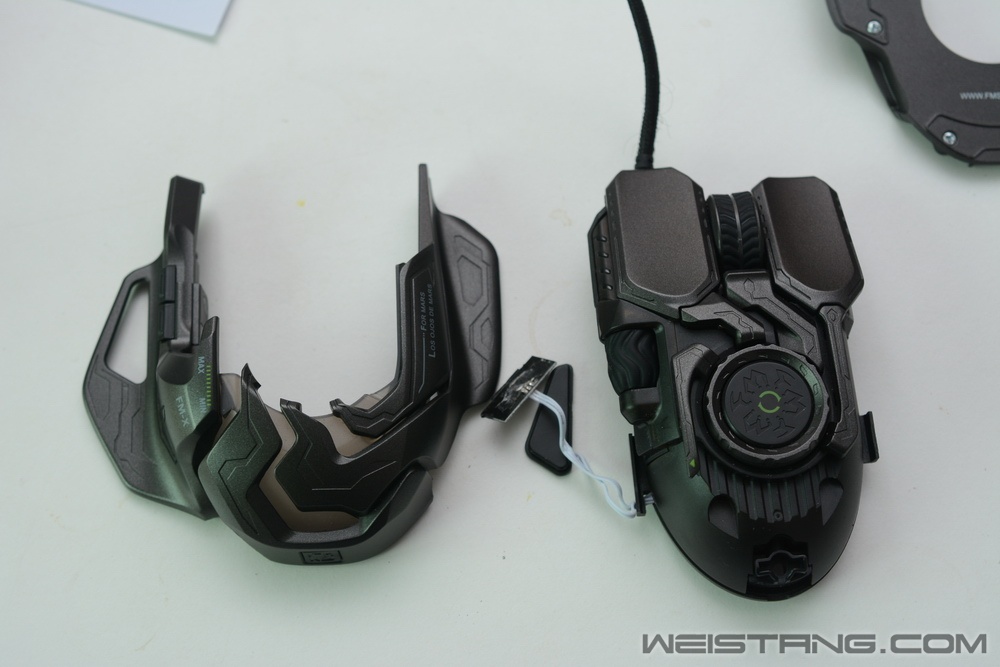

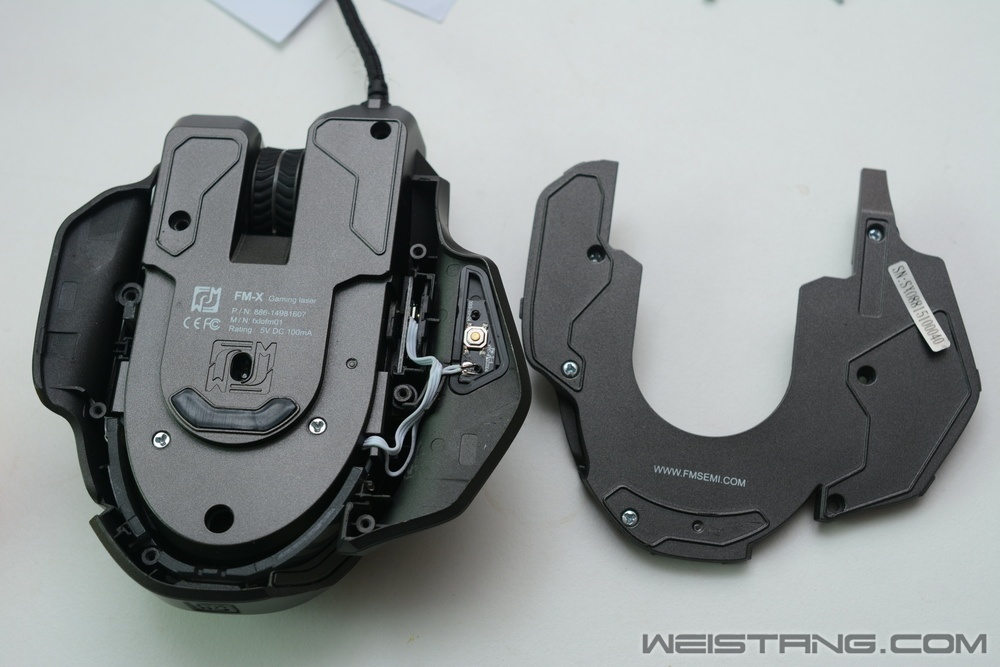

拧完螺丝，先分离出下盖的外围包围部分，很大的家伙

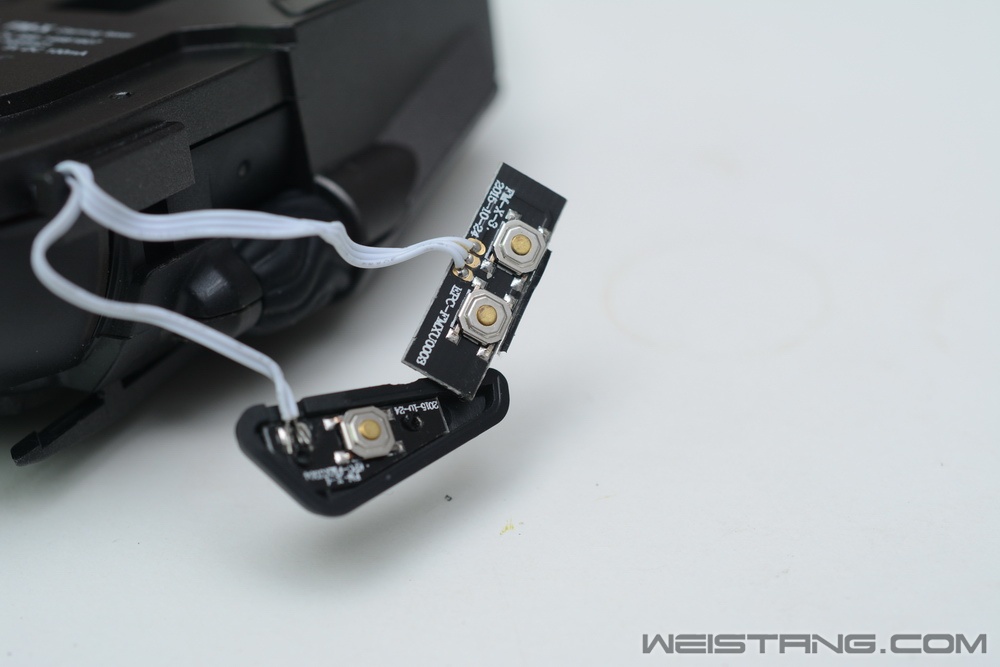

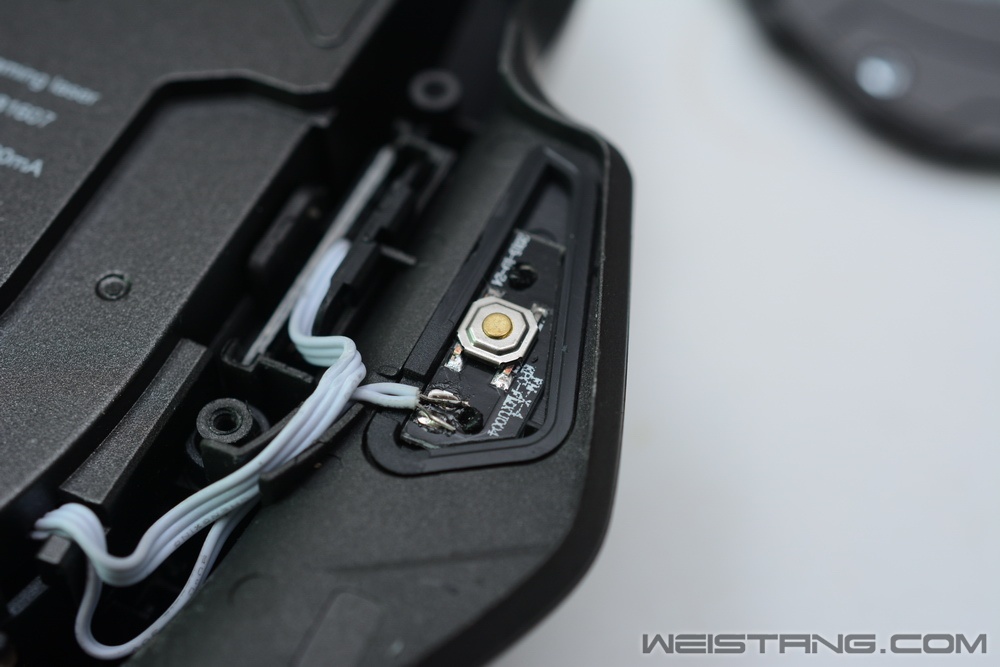

拇指专属控制键，默认是回车，采用的是贴片微动，一般都是黑色塑料的，但这个是金属的。

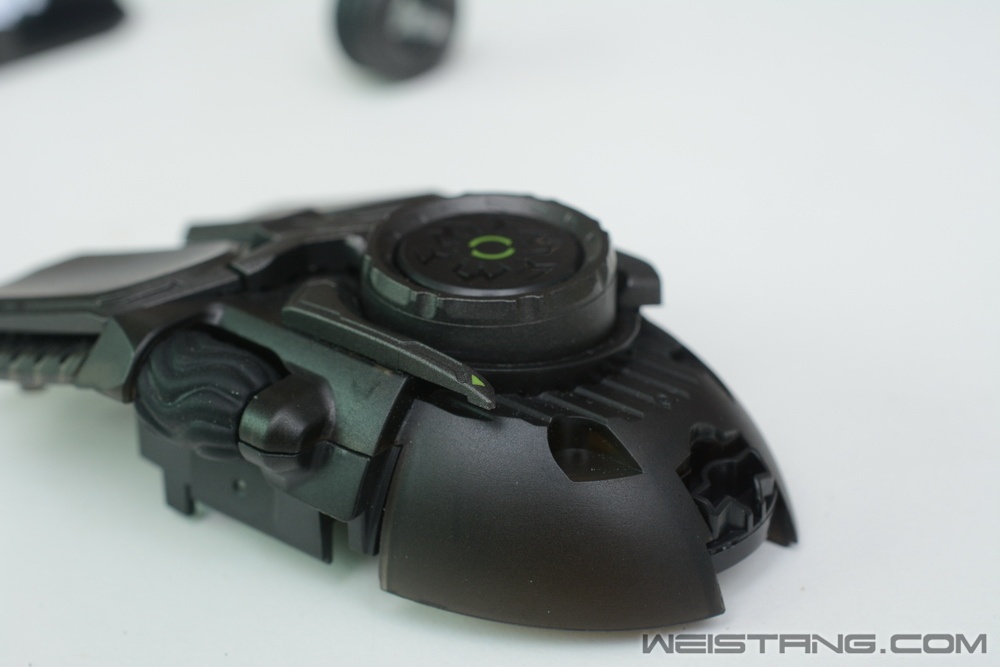

在无可见螺丝情况下，尝试掰、拉和掀的动作，可以把后壳取下来，

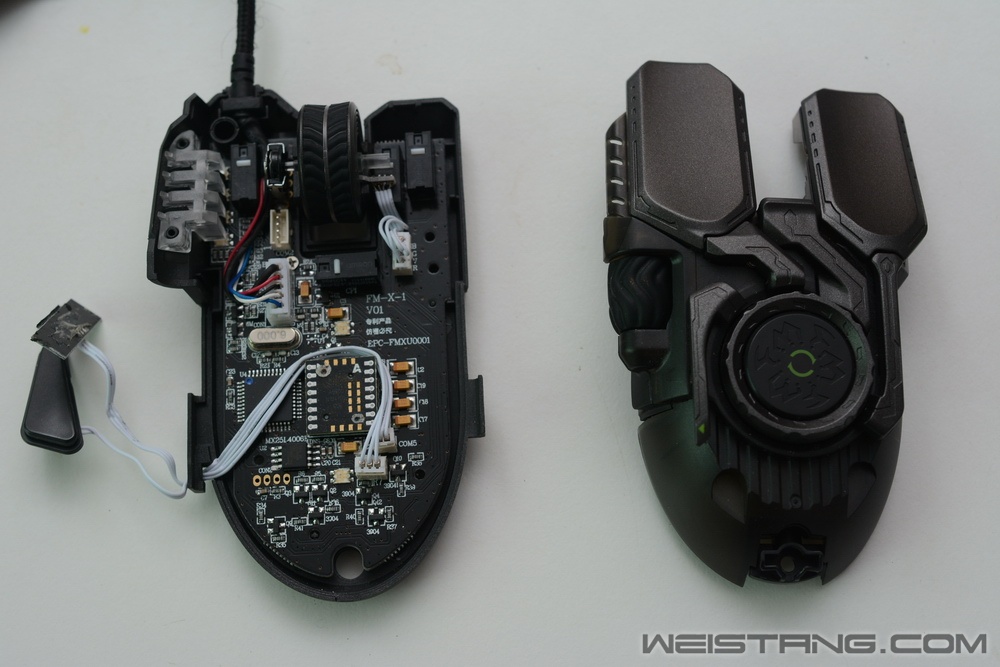

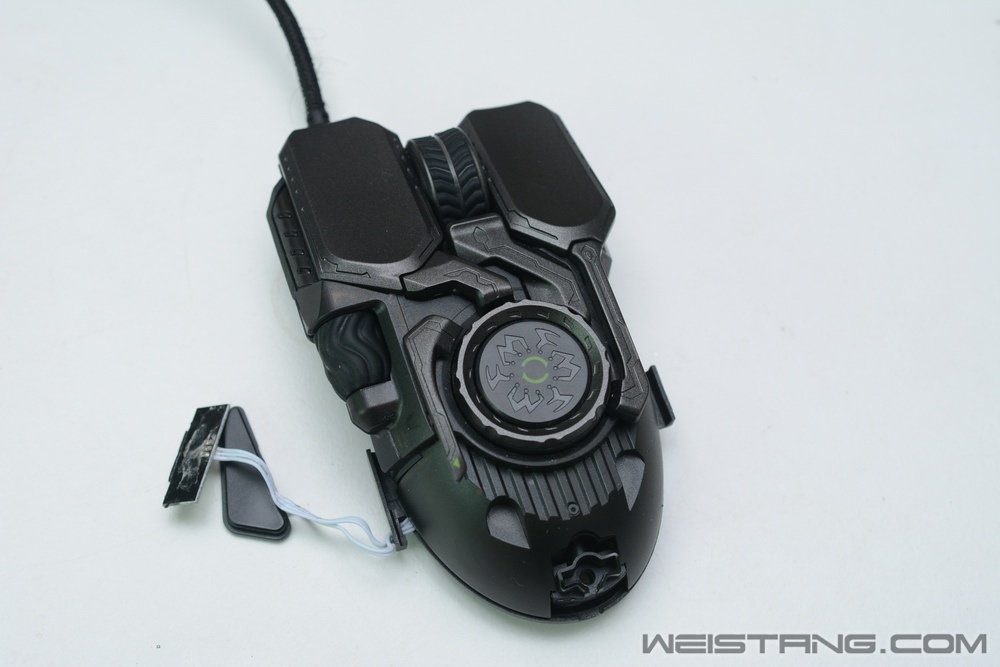

最后，只留下鼠标的主体心脏

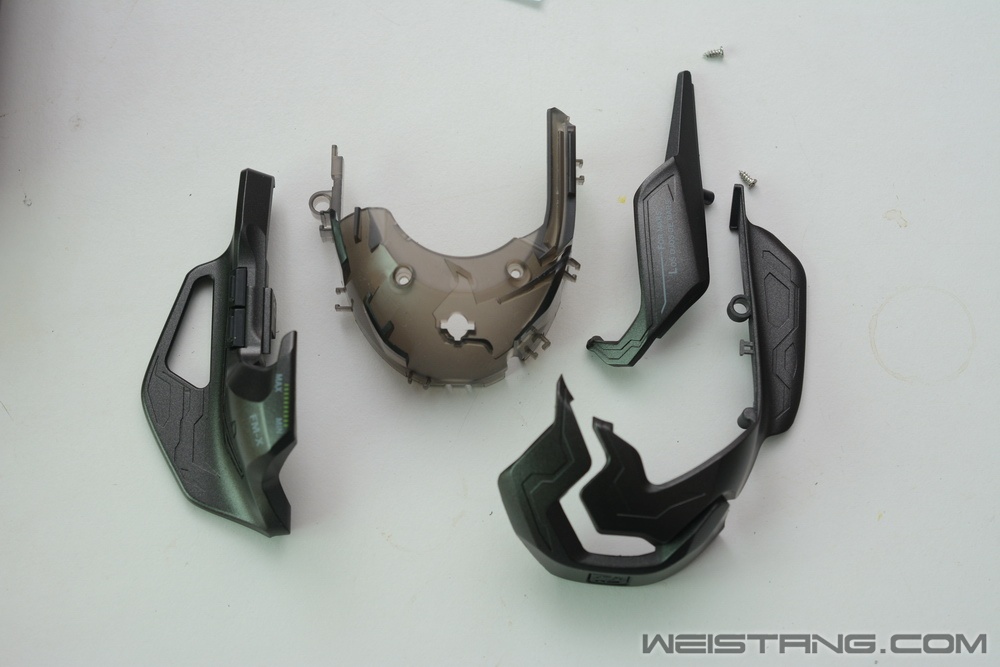

看看这个壳子，一共4件。

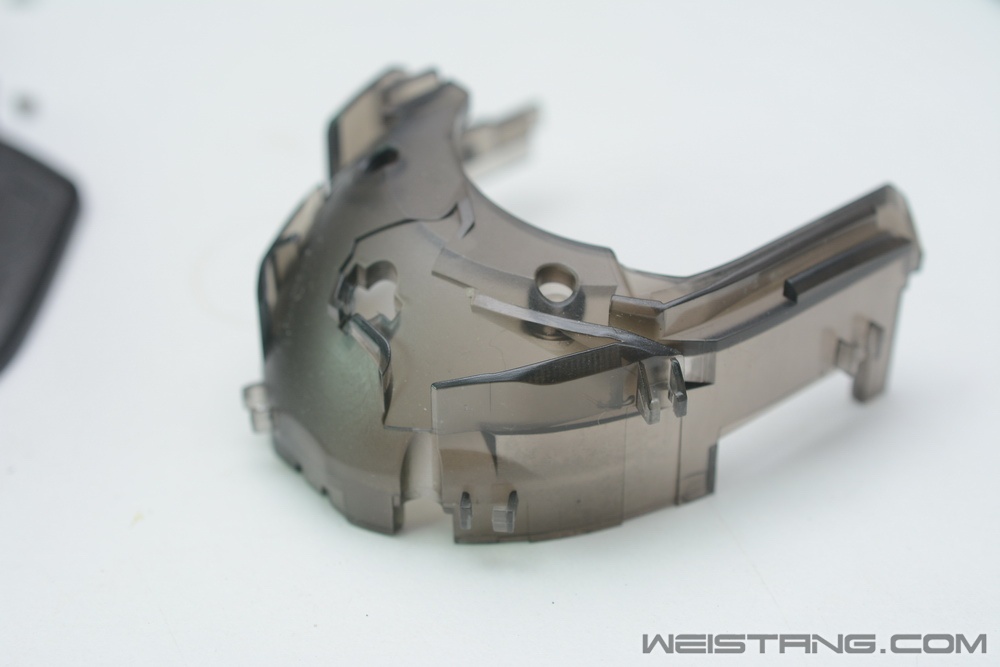

半透明，质感和色泽都还可以，背光通过它透出来。

鼠标的硬件核心全在这里，这样子有点像外星人开飞船，里面的都是小家伙，外面是巨无霸。

金属贴片式微动，触感不错

基本看到内部了。

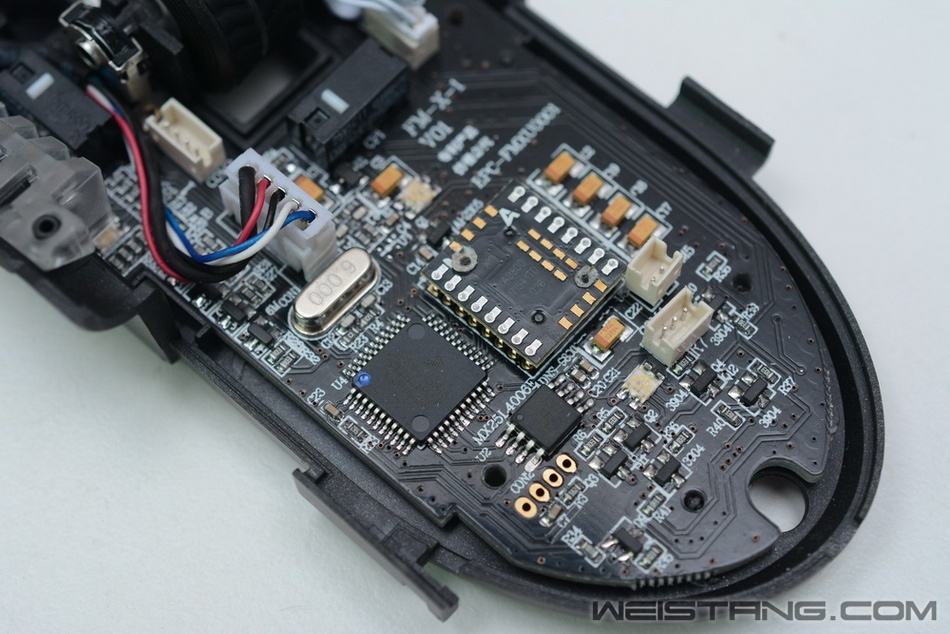

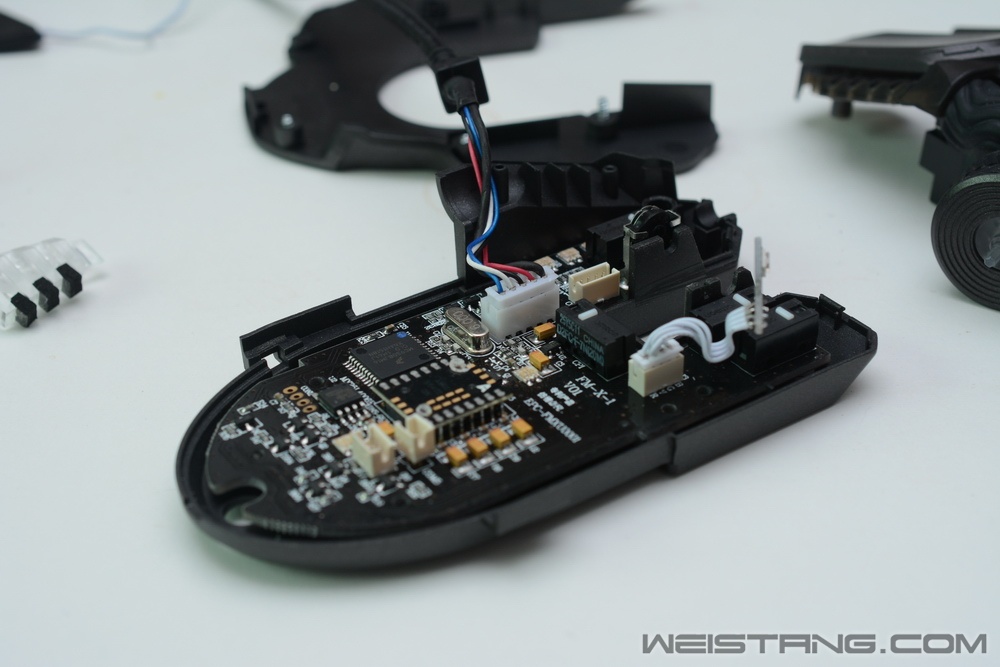

引擎无疑是安华高A9800激光，主控是飞思卡尔的，旁边还有存储芯片，晶振，
还可以看到大量的钽电容。。。整个PCBA没有手焊痕迹和热熔胶。
多数是排线插拔实现多PCB板连接。

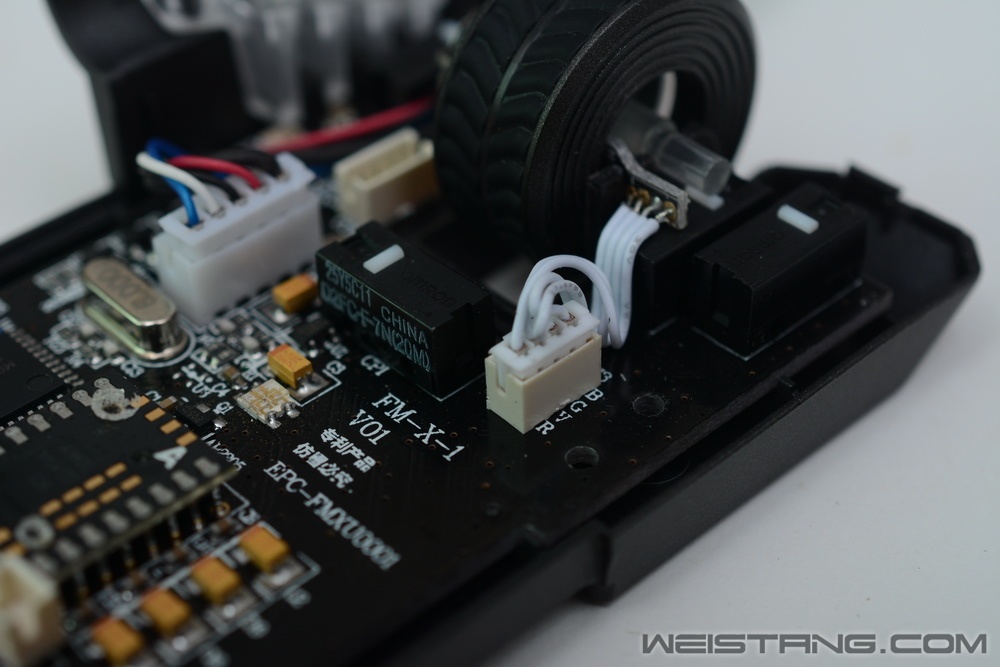

DPI键都是欧姆龙20M的微动

滚轮也是，其它都是欧姆龙20M微动，略显任性。

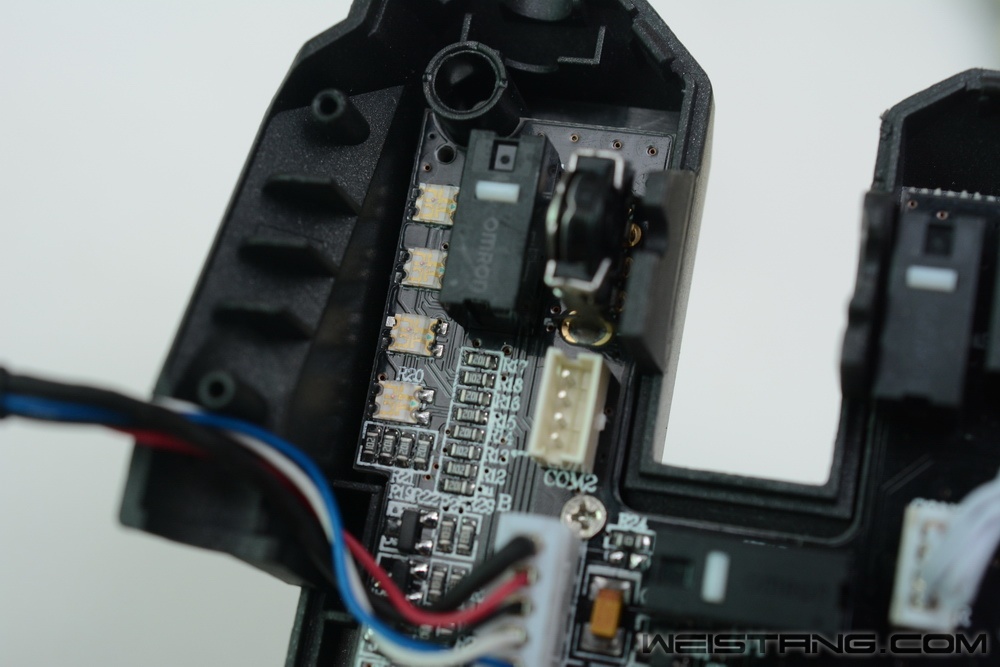

DPI指示灯是可以支持RGB的，金属芯RGB LED灯珠，一共4颗，略显奢侈。

DPI指示灯的导光、遮光结构。

上壳好复杂，我更不忍直视，一个很复杂的机械结构。

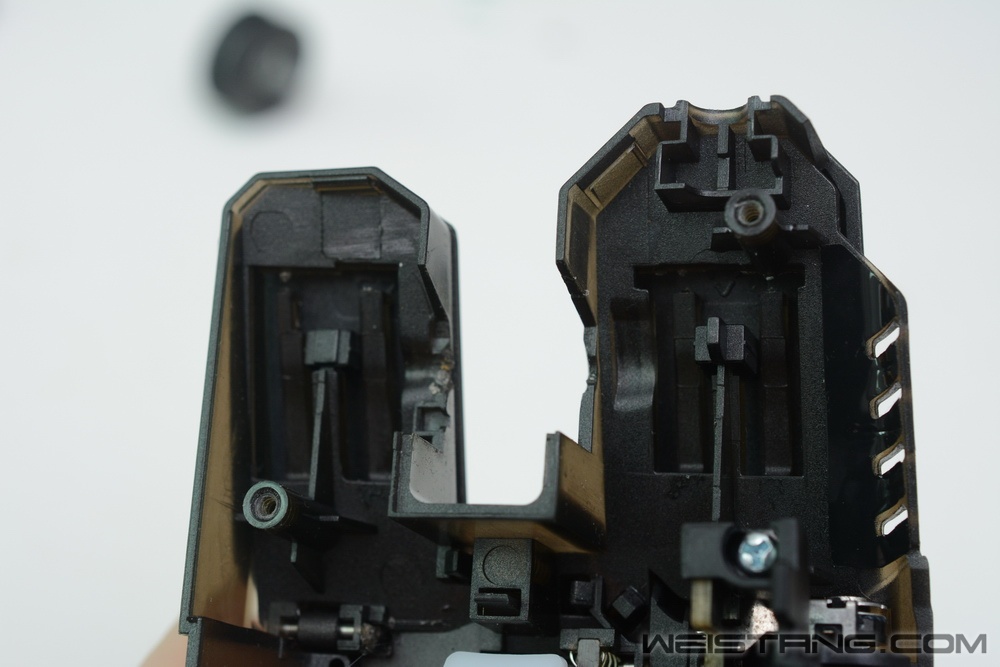

注意左右键的按键结构略有不同，左键是一字型而且更高，右键是平头更低，因为鼠标本身是人体工学左高右低的设计。
所以这样设计应该是尽量让左右键手感搭配同样的微动下，更加一致。实际效果，我用了这么久，感觉的确是比较接近。

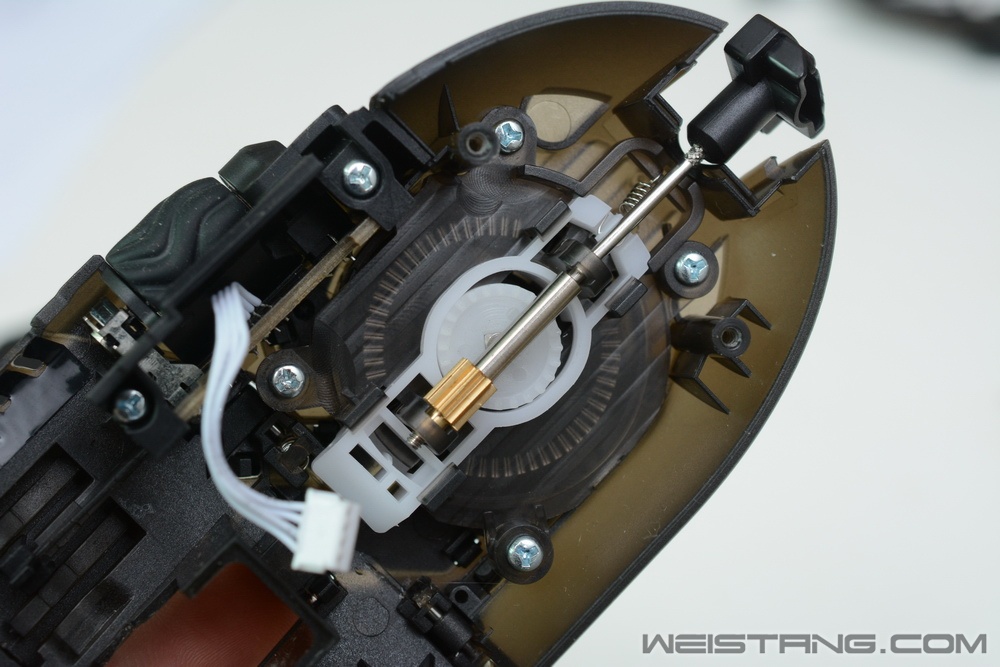

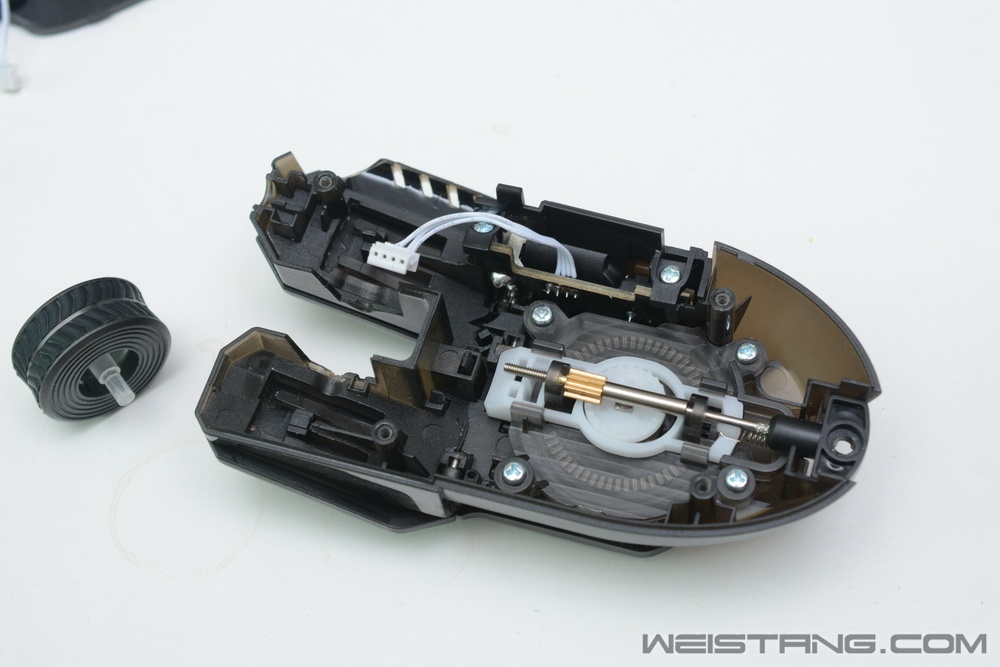

背部涡轮来个特写，我是真不想拆它。

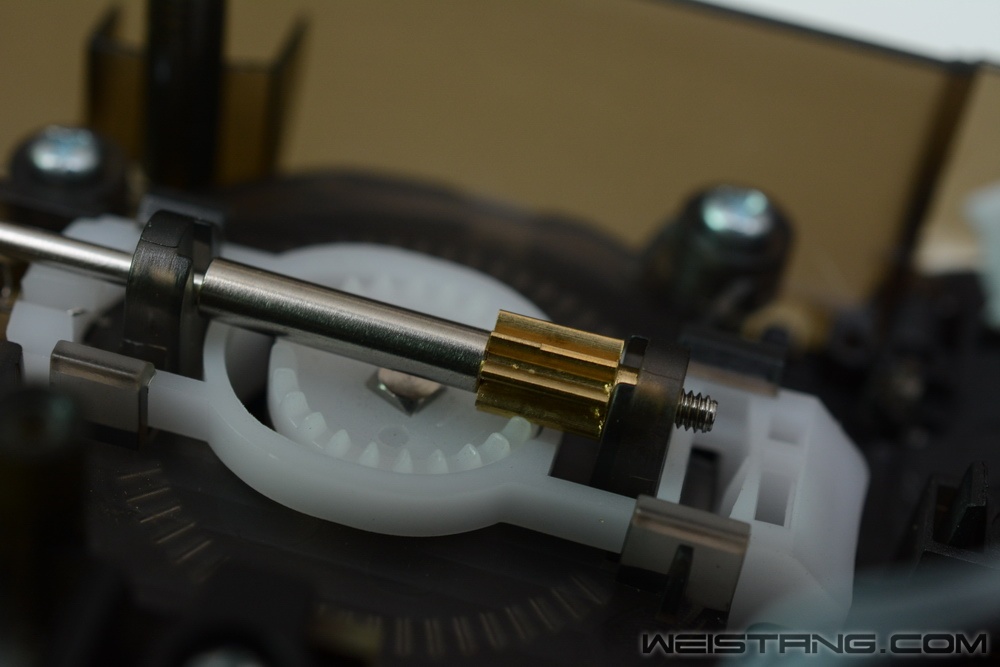

涡轮旋转致使鼠标长度拉长或缩短就是靠这个结构。一根轴和一个转盘起到关键作用，
至于其他的弹簧，固定方式等等我就不是很明白，也不想深究，我不想彻底破坏它。

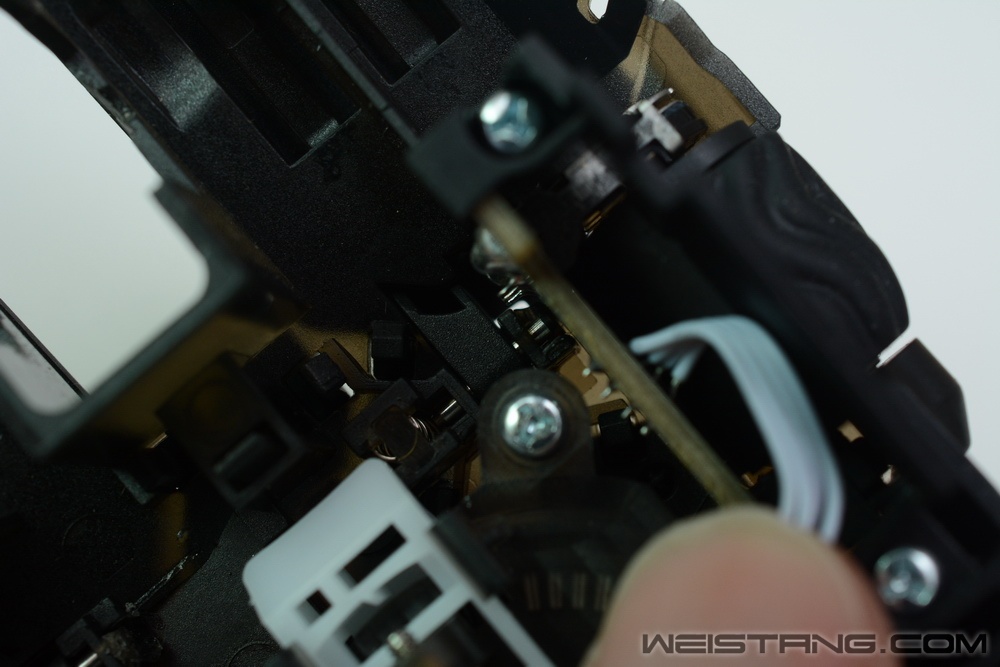

这是结构是拉动上壳联动的枢纽，另一端就是刚才结构中的那个钢棍主轴。

再核实一下，有兴趣深入的可以在研究下，为什么不用全金属，磨损更低？
我想因为目前鼠标已经很重了，134g啊，但里面没有一颗配重，全是真材实料组成的啊，必须好评这个用料。

轴式结构，貌似比罗技G900的更先实现，G900是在G302原有的结构上完善出来的，但G302是借助了弹簧的。

左键也有轴，轴式结构的手感，我不确定是不是完全靠它，但是战神之瞳的左右键确实很好用，非常脆和不费劲。

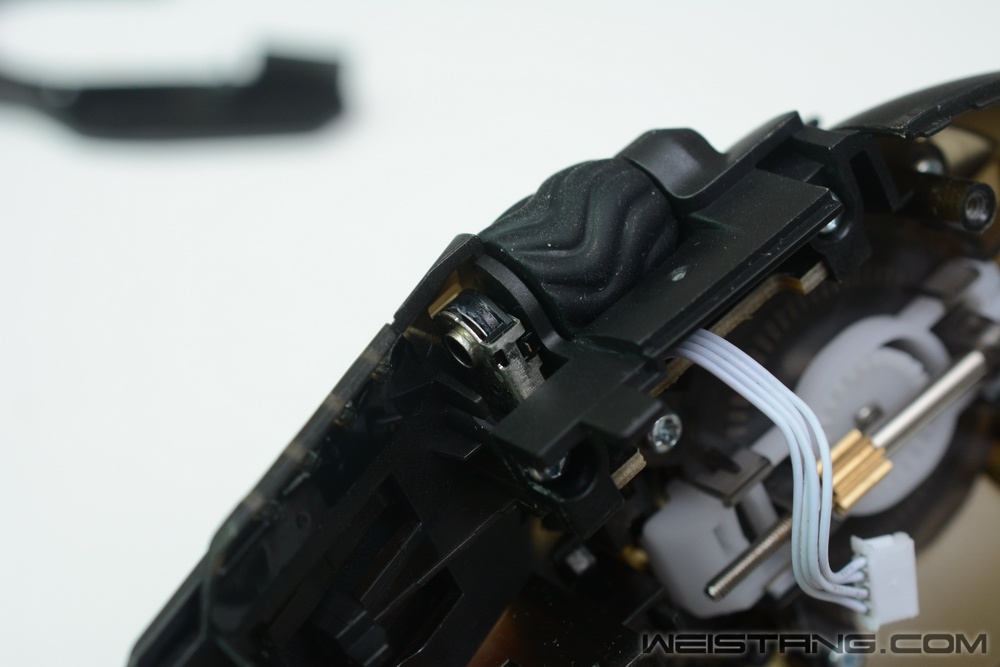

侧面滚轮，是和中间滚轮一样，用的日本ALPS编码器。一般都在用凯华和TTC了，一分钱一分货。

因为上壳太复杂，可能损坏产品，以我的能力就到这里了。分享完毕。
