最近做的一些键盘线

飞天神猪 · 发表于 2016-9-7 22:21

麻花风格我喜欢

newhand2010 · 发表于 2016-9-8 15:48

USB-A用9mm热缩管，Mini USB 8mm，Micro USB 7mm.
我还是觉得包塑料壳耐用些，热缩管密封性不好。

loss1314 · 发表于 2016-9-8 17:53

newhand2010 发表于 2016-9-8 15:48
USB-A用9mm热缩管，Mini USB 8mm，Micro USB 7mm.
我还是觉得包塑料壳耐用些，热缩管密封性不好。

谢谢的你数据。如果做成塑料的，感觉像量产加手工的杂交产品。。我喜欢体现出来一种全手工的感觉。。

loss1314 · 发表于 2016-9-8 17:55

飞天神猪发表于 2016-9-7 22:21
麻花风格我喜欢

其实我做的就是颜色，对线头的研究我不感兴趣，好多人叫我做雅宝头，甚至有人喷我不会做雅宝。

loss1314 · 发表于 2016-9-8 17:56

这里是不能高清点的吗。。都是压缩严重

loss1314 · 发表于 2016-9-8 17:56

liming 发表于 2016-9-5 11:18
颜色不错

谢谢，就是为了颜色。

loss1314 · 发表于 2016-9-8 17:58

过程等我有空再分享吧，确实没心情边做边拍照、、、

阜新亮子 · 发表于 2016-9-8 18:43

什么都可以做.....

loss1314 · 发表于 2016-9-9 17:51

阜新亮子发表于 2016-9-8 18:43
什么都可以做.....

?

阜新亮子 · 发表于 2016-9-9 20:12

我的意思是，现在的技术真牛，什么都可以自己做

loss1314 · 发表于 2016-9-10 20:01

阜新亮子发表于 2016-9-9 20:12
我的意思是，现在的技术真牛，什么都可以自己做

琢磨

神风 · 发表于 2016-9-11 11:57

666666666666666

loss1314 · 发表于 2016-9-11 18:11

本帖最后由 loss1314 于 2016-9-12 00:10 编辑

来个详细的过程吧：1、线准备好线材

2、去掉线外皮，然后上一点锡

3、USB公头上锡

4、拿着镊子夹住线按在焊点上，然后拿着烙铁烫一下就OK了

5、搞定

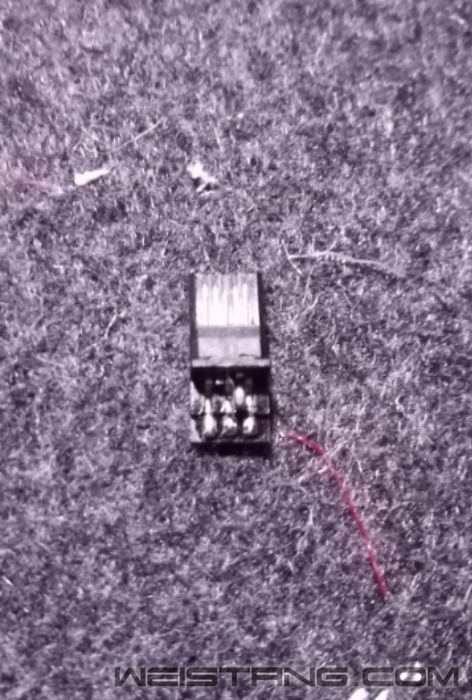

6、同理 miniUSB公头做法跟USB的一样

7、先焊下面3个再焊上面1个，关于线序我就不说了，有教程。

8、看到焊好的效果吗，然后我在上面那根线上包了一层黑胶带，防止数据正负两个点短接。这里是以防万一所以做得绝缘处理。

9、注入胶水，我记得用的是704的胶水吧，直接用不用热熔胶热风枪这些。

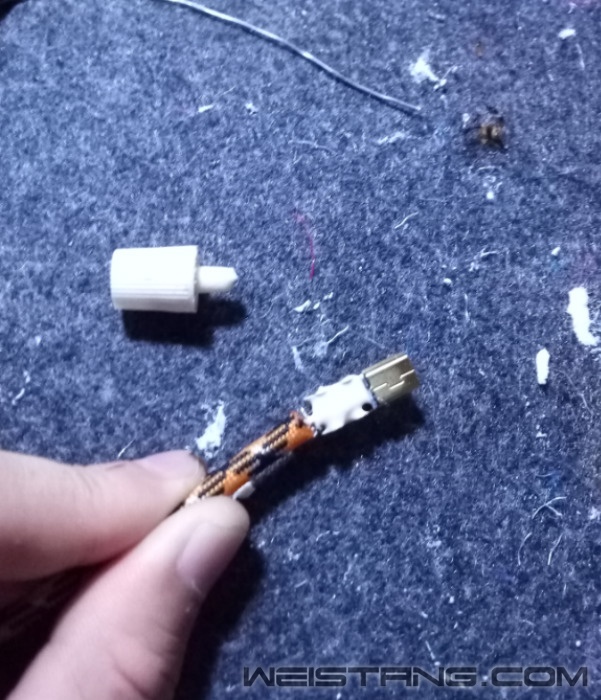

10、上壳。用钳子吧扣子压好。

11、测试，4灯全亮，完美其实这部分应该在没注入胶水的之前搞定，只是我做多了，自信。感觉这部分多余。

12、热缩管那部分因为我根据客户要求来上的。
所以就这样吧，黑橙配色

\

SanJi88 · 发表于 2016-9-16 11:42

纯色的更好看一些

loss1314 · 发表于 2016-9-18 19:25

SanJi88 发表于 2016-9-16 11:42
纯色的更好看一些

开始做的就是纯色的，可能后面会做那种黑里透红黑里透青这种比较闷骚最近材料买太多了所以只能做做这种

newhand2010 · 发表于 2016-9-19 00:19

loss1314 发表于 2016-9-11 18:11
来个详细的过程吧：1、线准备好线材

2、去掉线外皮，然后上一点锡

屏蔽层要接金属壳，不然就成天线了，易受干扰

1995BZ · 发表于 2016-9-19 03:02

现在都流行做键盘线啊，我看胖鸟弄的那个玫瑰金的头很骚气

ffffhoook · 发表于 2016-9-20 13:32

热熔胶有一个好处，就是关键时刻能不就，704不了解

loss1314 · 发表于 2016-9-22 12:22

1995BZ 发表于 2016-9-19 03:02
现在都流行做键盘线啊，我看胖鸟弄的那个玫瑰金的头很骚气

那个太贵了 8块一个而且只有USB接口的没有MIniUSB

loss1314 · 发表于 2016-9-22 12:23

ffffhoook 发表于 2016-9-20 13:32
热熔胶有一个好处，就是关键时刻能不就，704不了解

也可以的，干了直接能撕掉，但是基本我已经很熟练了。不用测试我就直接上胶水了其实焊接有没有问题一看就知道了。
