本帖最后由 W.L.Troy 于 2016-10-3 22:49 编辑
大方砖散热器如果是第一次安装就会感觉相对复杂一些，不如AMD平台的下压式卡子和INTEL平台的直接下压或者直接拧螺丝固定底托来的省事，不过这东西按照说明书一步一步来肯定是没问题。在这里跟大家分享一下安装过程及注意事项。

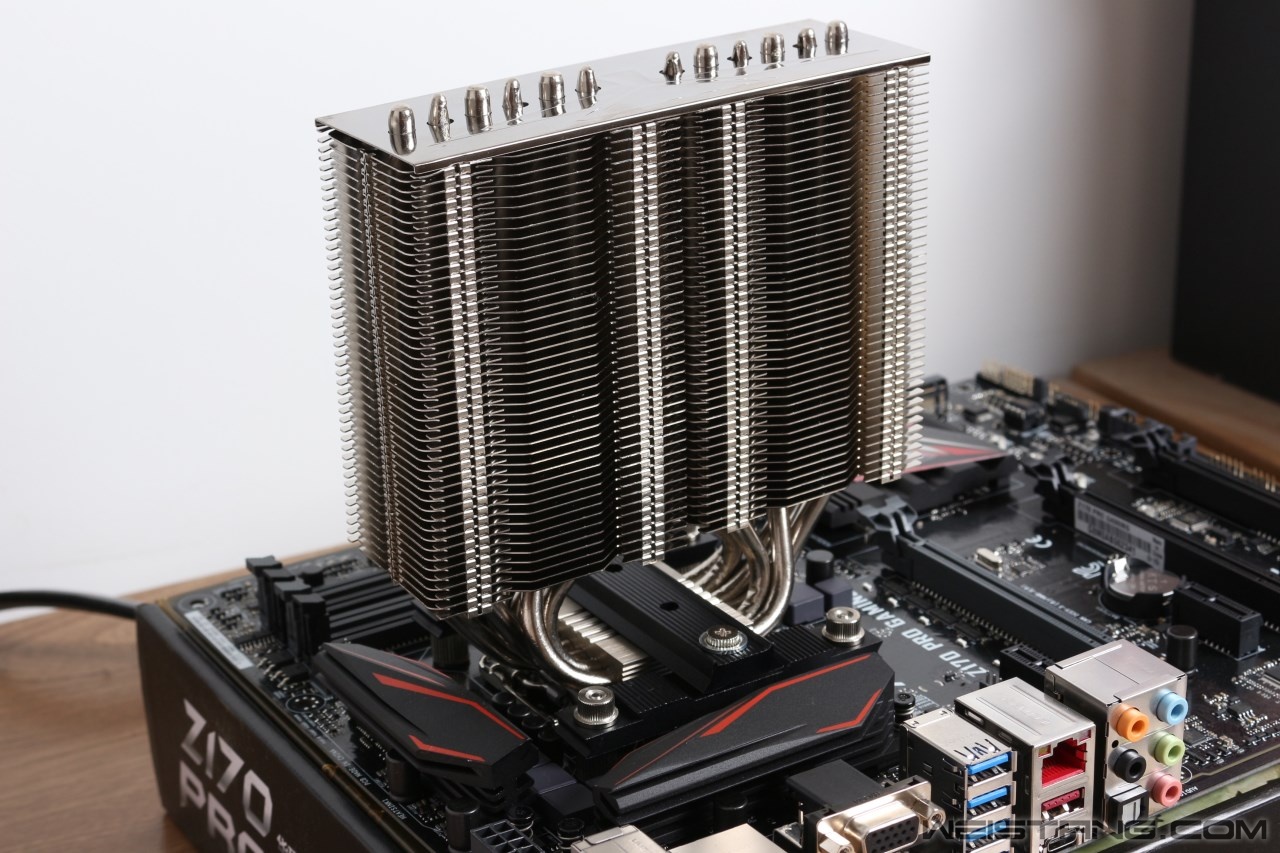

先上一张方砖完成品图镇楼。6700K无风扇被动散热效果在没有负载情况下挺凉快。
防止底托，这里安装需要固定两面，稍微麻烦点，先放置好底托，然后用六边形螺丝柱套在内部做底部固定。
六边形螺丝柱特写。1151是最中间的那个孔位。
正面要放置橡胶垫圈，防止上面的螺丝拧紧的时候磨损主板。
双向旋转螺丝，用细的短的一头来拧入放置的六边螺丝柱。

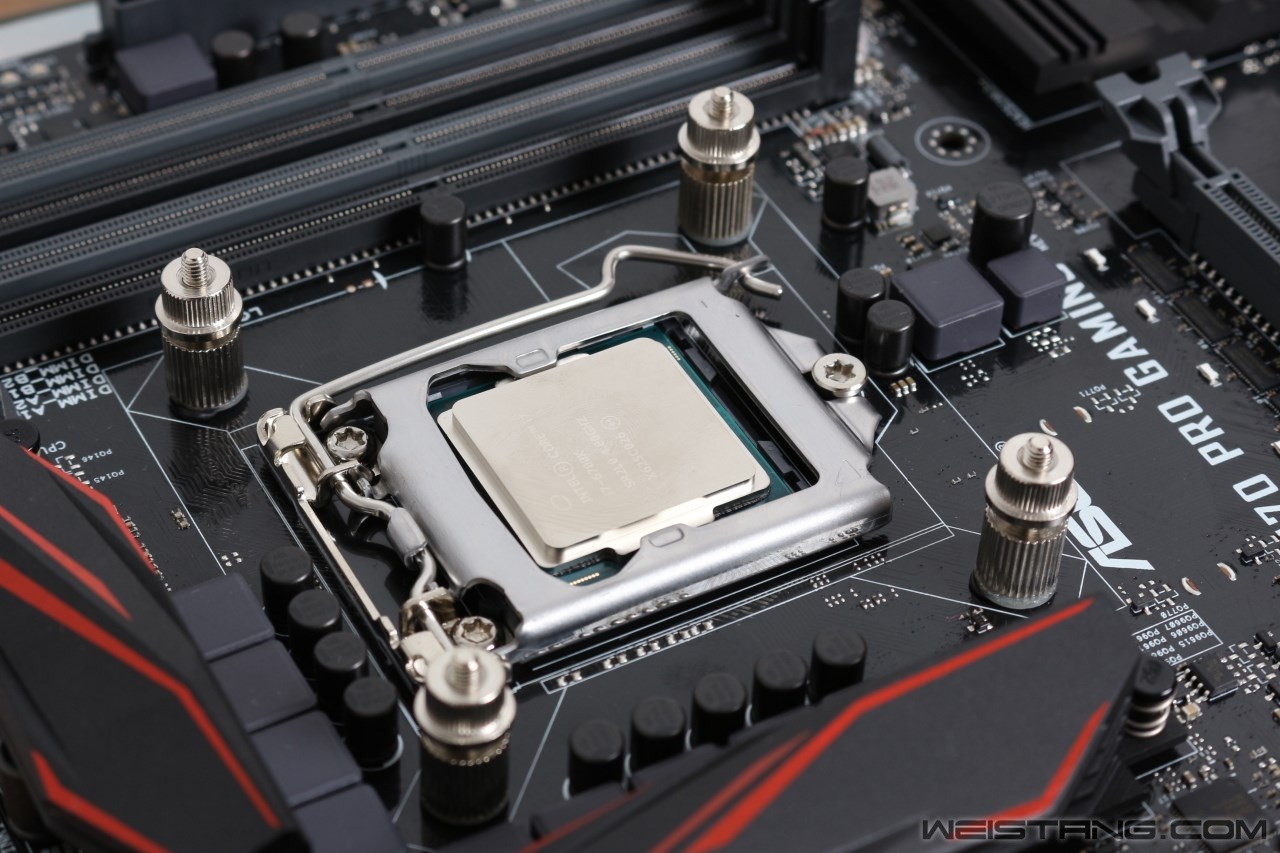

完成以后是这样的，将四个都固定好。
将铝合金横梁固定在双向旋转螺丝的上端。

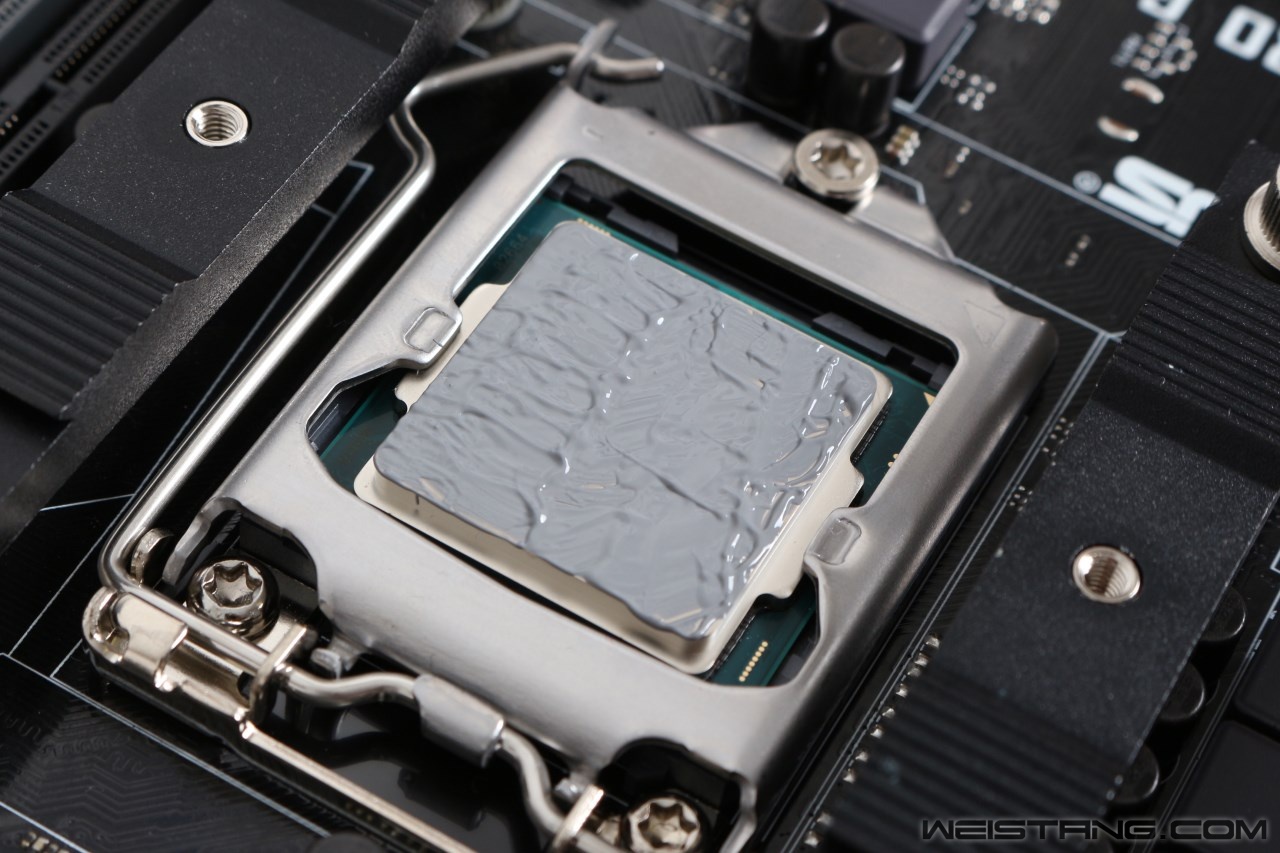

接下来给CPU上硅脂，我没用散热器带的，而是用了淘宝老板附送给我的硅脂。
最后给扇热器上下压散热器的桥板，桥板横穿散热器底部上端，再由带弹簧的螺丝固定。
前后两端各固定一个弹簧螺丝，这就是散热器的完全体了，由于散热器不带风扇所以打算做被动散热试试效果。
散热器的卡片，一共两对，专门为上风扇准备的，虽然不带风扇但是扣具不能少。
卡片卡主风扇的特写，散热器是上14CM风扇，而我的风扇只有12CM的，所以在这里就不上了。

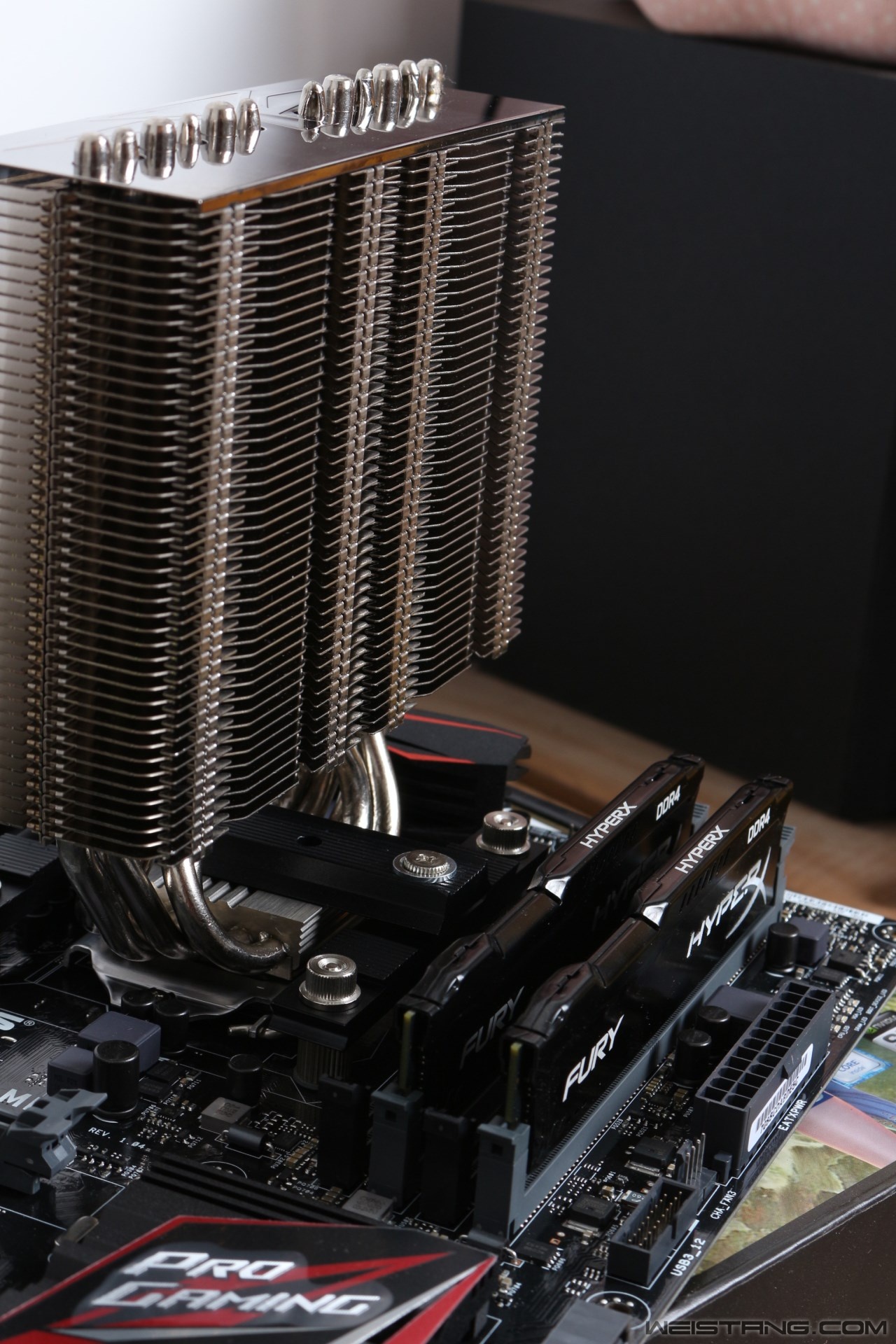

薄塔散热器上了主板后特写，能看出散热器跟内存的间隙很大，就算装上风扇也完全不会影响最近内存插槽的拆卸。

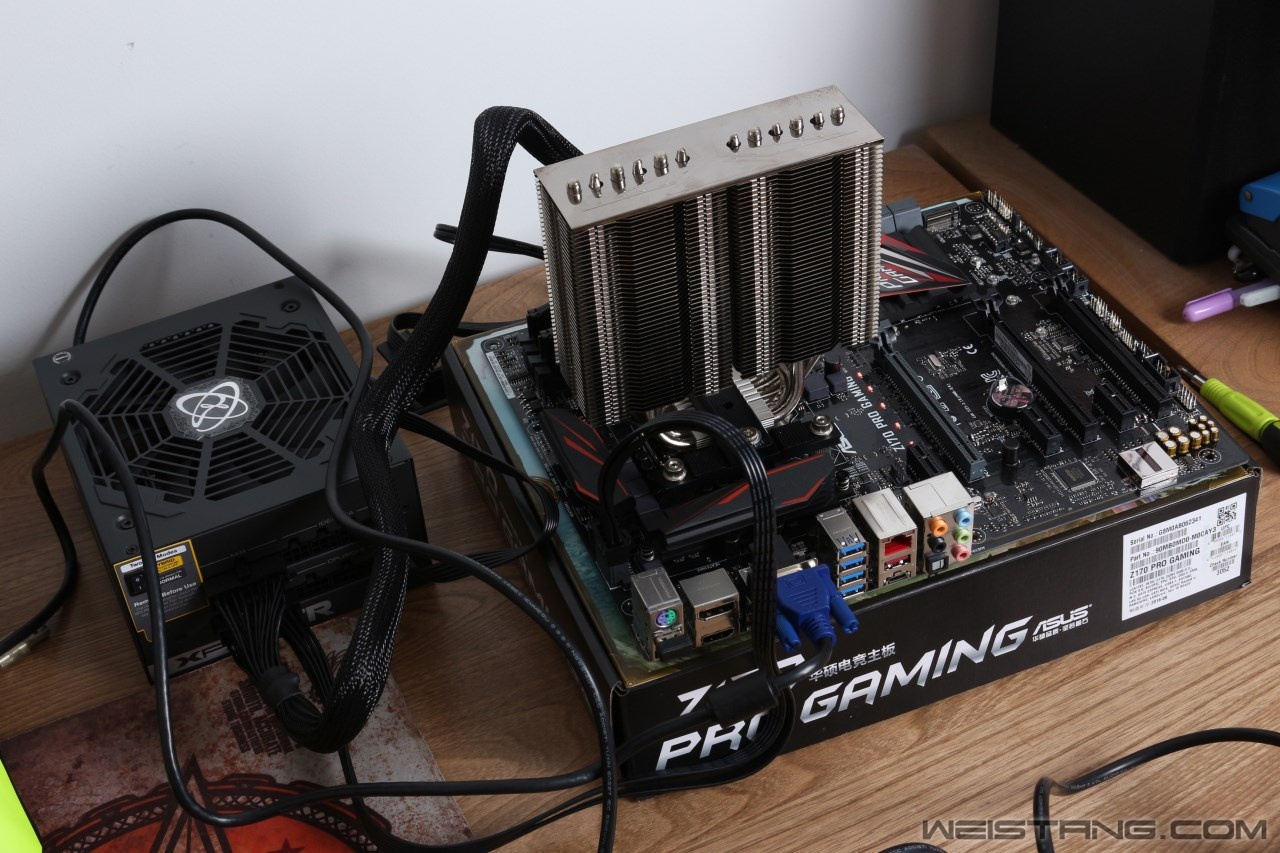

测试机平台组装完毕，开始给机器装系统，如果想不带风扇跑需要在主板BIOS里设置关掉风扇错误报警。不然开机会报错。6700K处理器在被动散热的情况下，待机状态温度大概35摄氏度左右，室温25摄氏度。一般工作看网页或看视频情况下在45摄氏度左右，加压满载5分钟CPU温度在75摄氏度左右，所以被动散热可以满足日常工作和学习，玩游戏的话还是整个风扇比较稳妥。 |
