前言
RX480显卡采用了北极星架构既AMD公司的第四代GCN架构，内建新一代显示引擎，支持HDMI 2.0a和DisplayPort 1.3；内建新一代的多媒体功能，支持4K H.265编码和解码，采用14nm硅晶体管工艺，相较于之前一代产品功耗更低，性能更高。讯景RX480黑狼进化4G版在原有RX480黑狼的基础上做了GPU主频的提升，将原有的1288MHz提升到了1338MHz，但是在显存的频率上略有降低将原有的8GHz频率降低为了7GHz，在价格方面4G版的黑狼进化比较有自己的优势。
显卡参数
开箱
RX400系列产品，外包装讯景都做的这么个性。
随产品附送驱动光盘，说明书和电源转换线。
产品展示

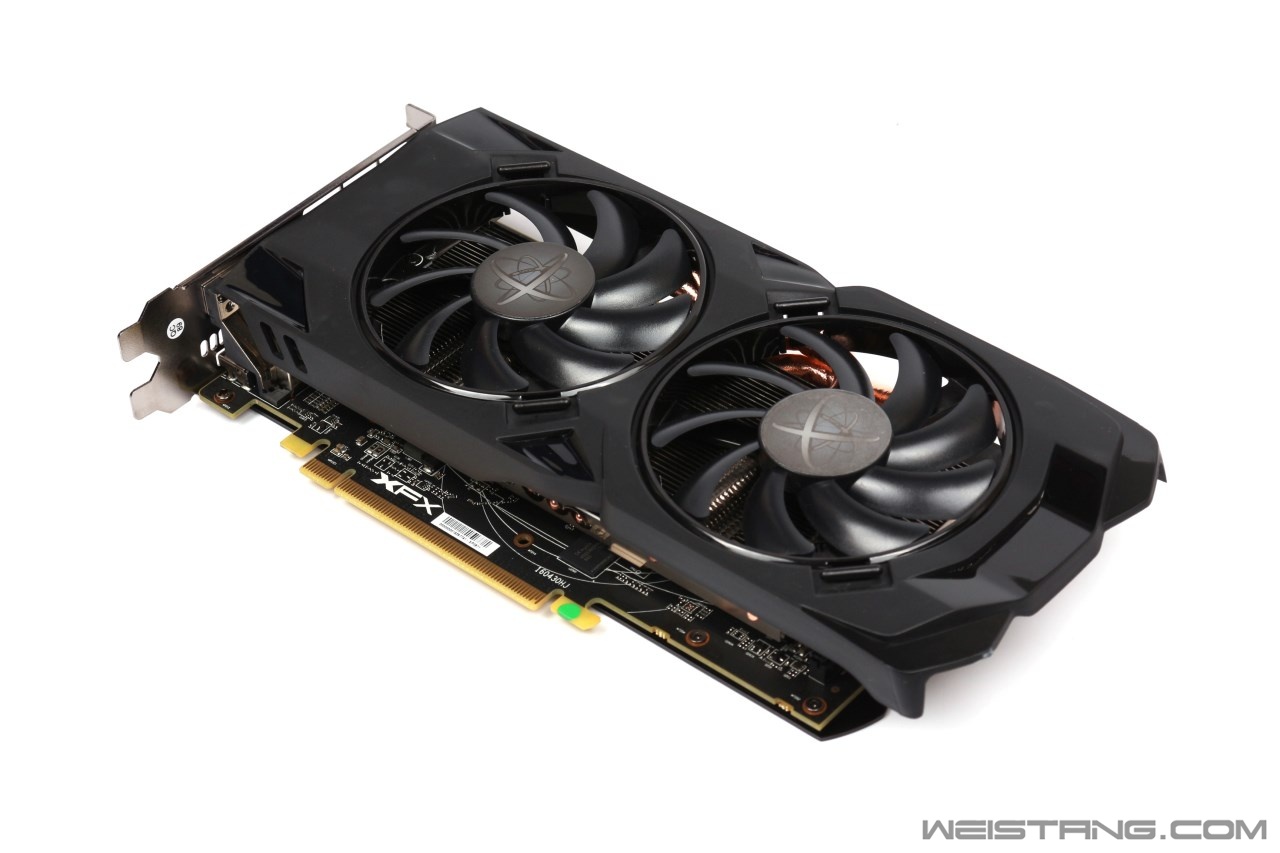

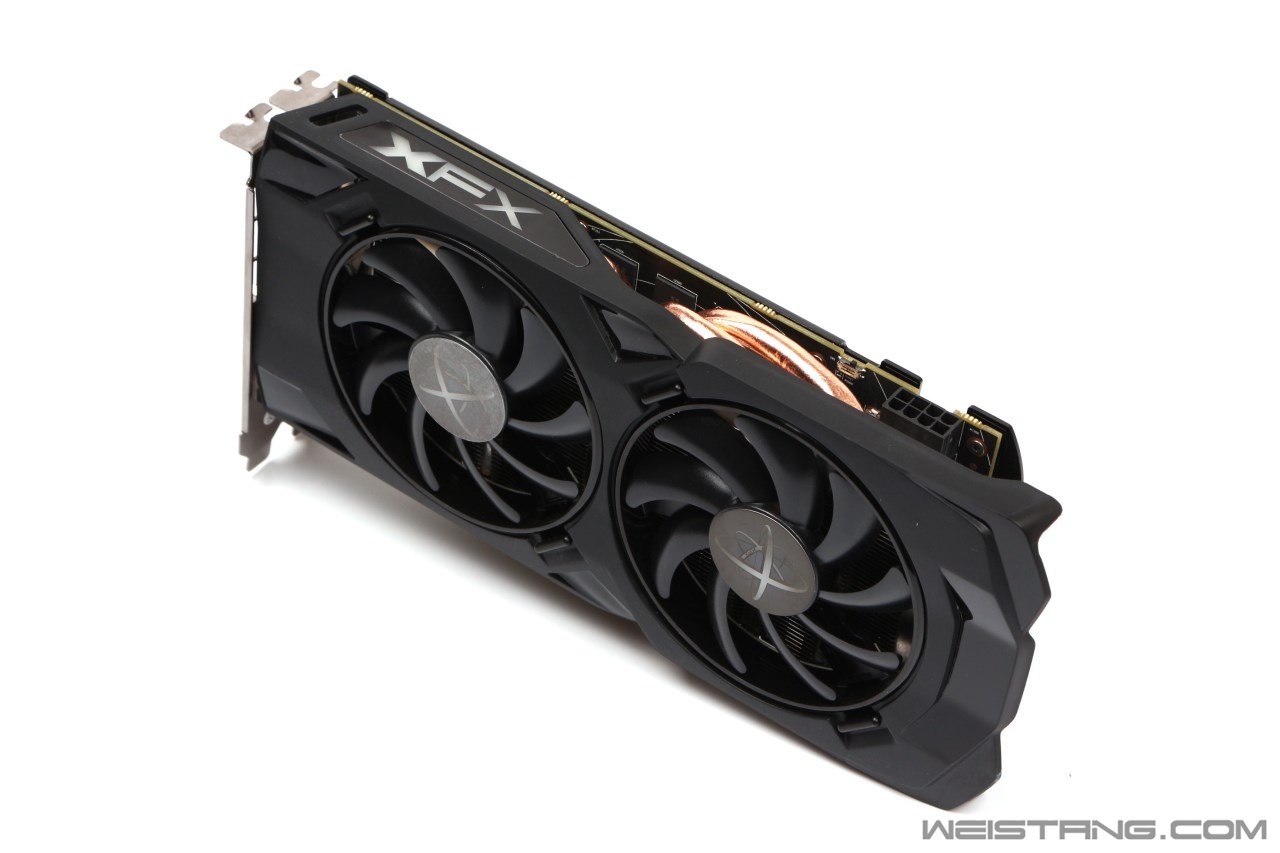

多角度显卡特写，整体上比R9 300系列产品多了些棱角，以前圆润的外形没有了。
显卡底部特写。
显卡顶部特写。
显卡背面特细，背板PCB由金属板全覆盖保护，金属板还能起到辅助散热的作用。

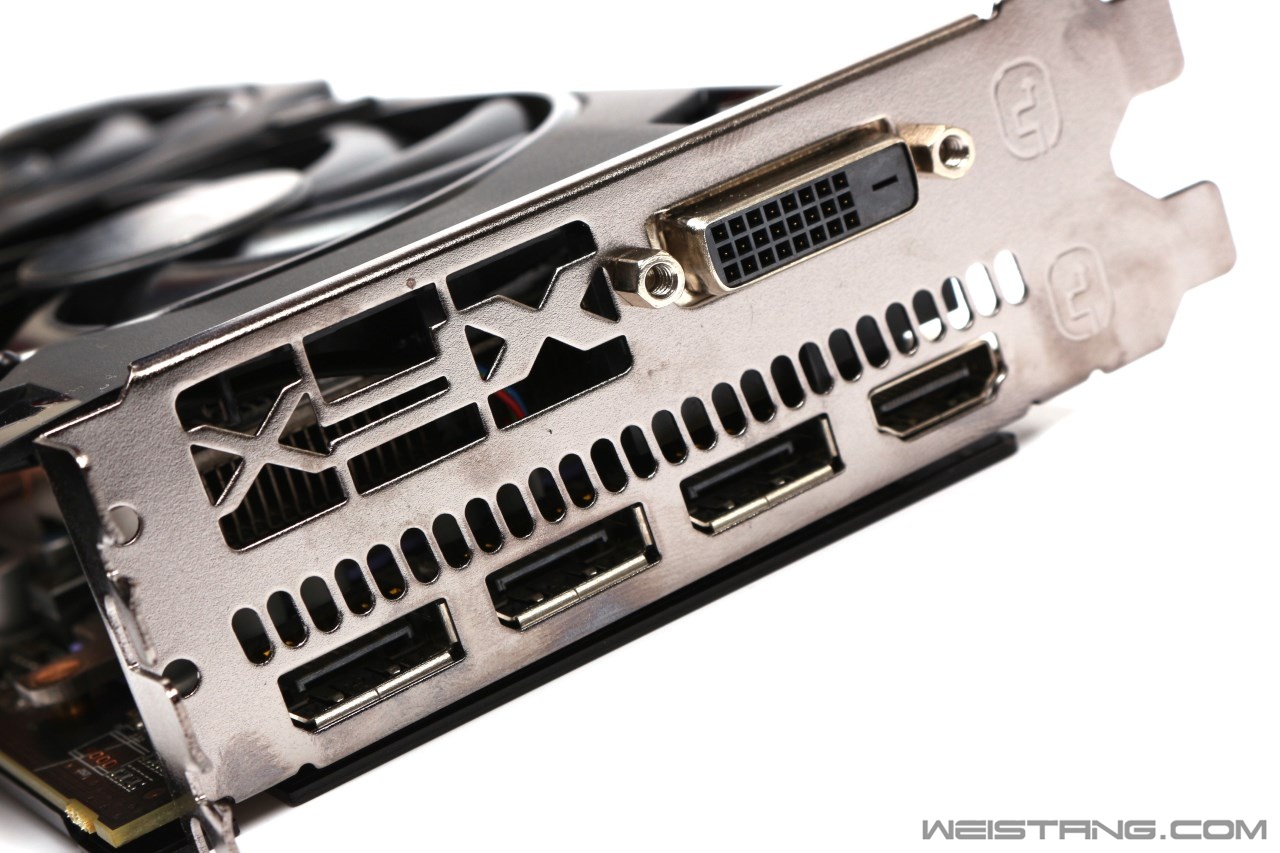

显卡接口部分，3DP+1HDMI+1DVI，显卡最高分辨率为4096x2160，满足各种游戏玩家需求，满足多屏幕连接需求。

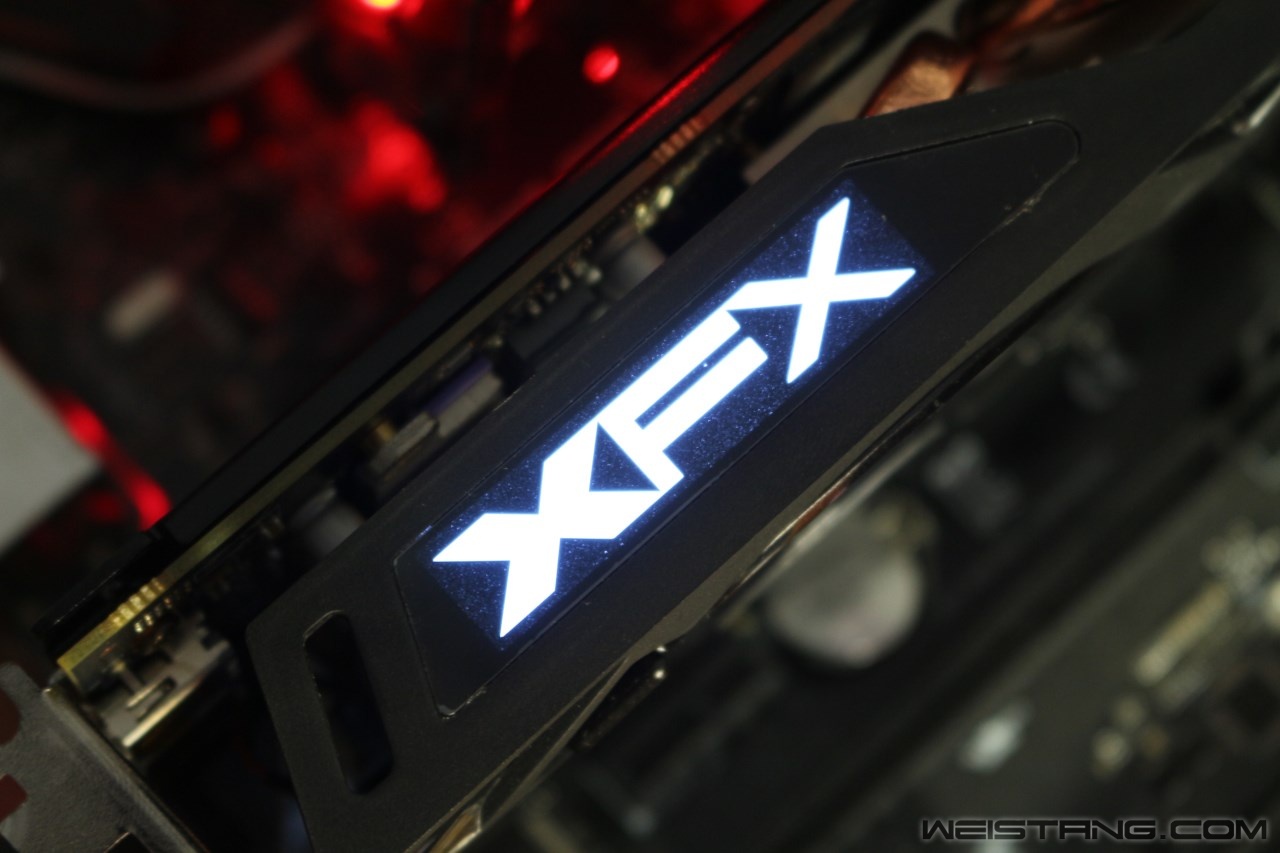

显卡顶部的XFX Logo，在显卡通电的时候这里是个白色信仰灯。

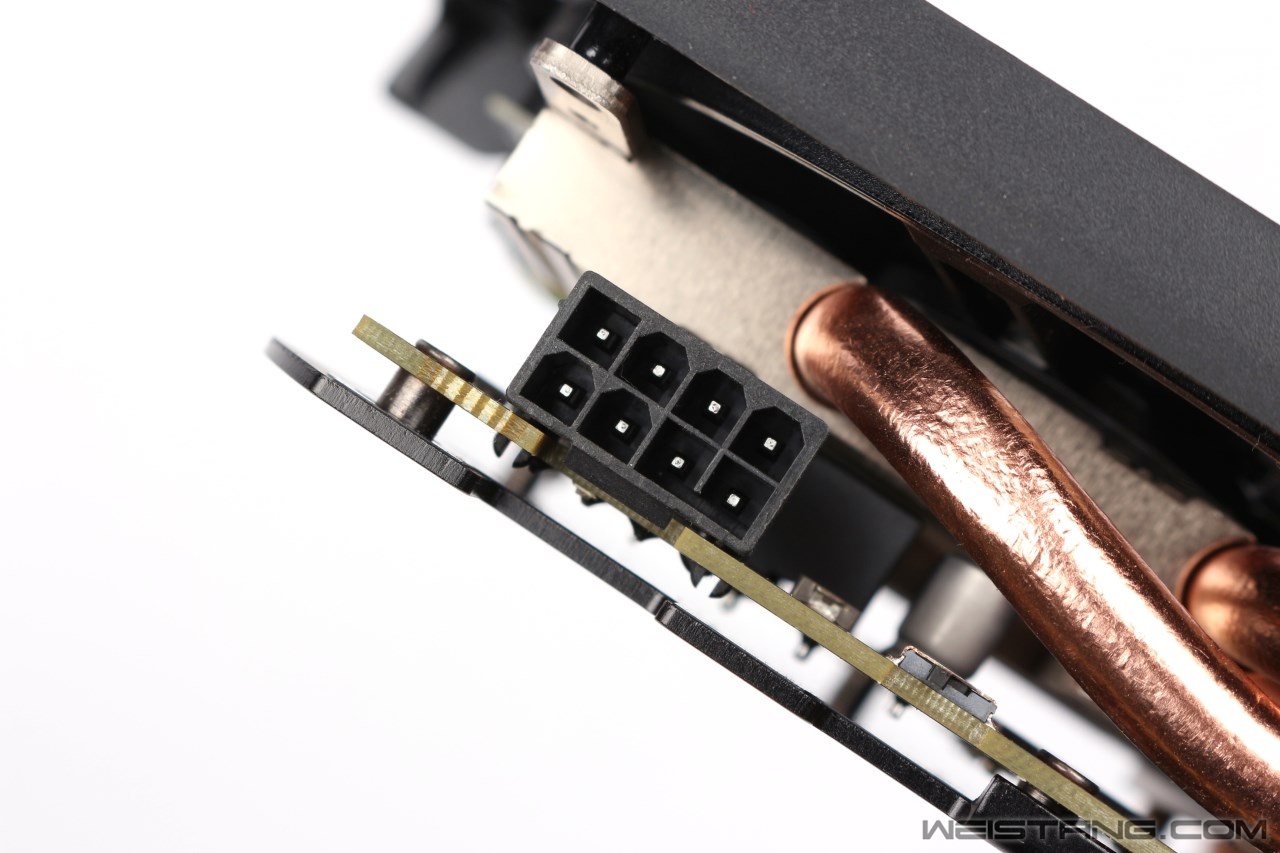

显卡为单8PIN供电，相比较公版的RX480多了2PIN，最大功耗150W。
显卡为双BIOS，通过拨动开关来切换不同的BIOS设置。
显卡采用双风扇散热，风扇在低温度低负载的情况下显卡风扇停转，开启静音模式，当现在负载和显卡温度升高时，风扇会根据显卡的的状态自动调节转数，散热方便算比较智能，这个技术让我想起之前评测的讯景XTR650电源，这个电源也有相同的静音功能，这肯定是喜欢静音玩家不错的选择。
显卡风扇直径9cm带有速拆功能，风扇使用时间长了在底部的散热片会堆积大量尘土，速拆的好处就是你不拆掉整个散热片就能进行风扇底部进行除尘，这算是对玩家比较贴心的设计。

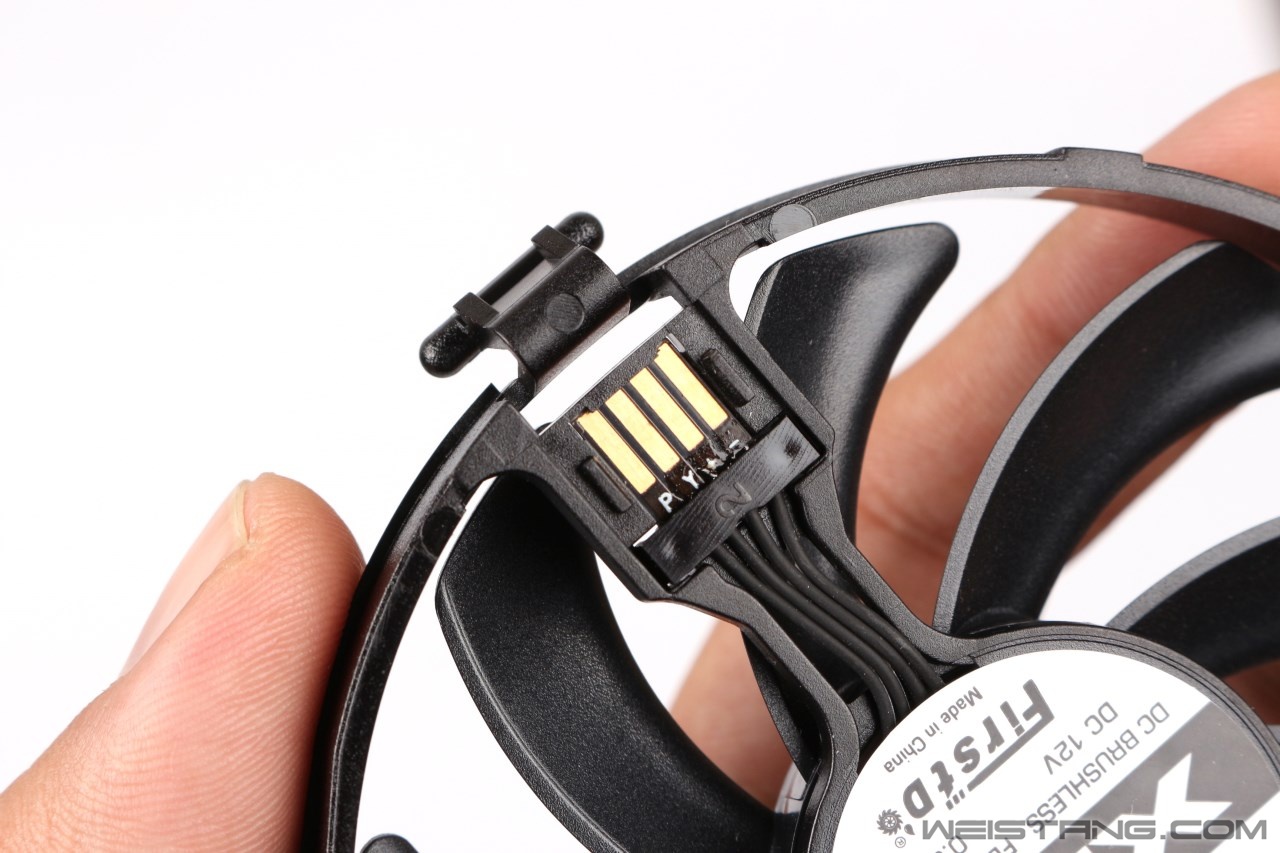

风扇上触点特写。
显卡散热片外层有隐藏的风扇供电PCB，这就是风扇与PCB连接的触点，在后续拆解中大家会看到这条PCB板子。
显卡背面金属板上的产品型号和参数。

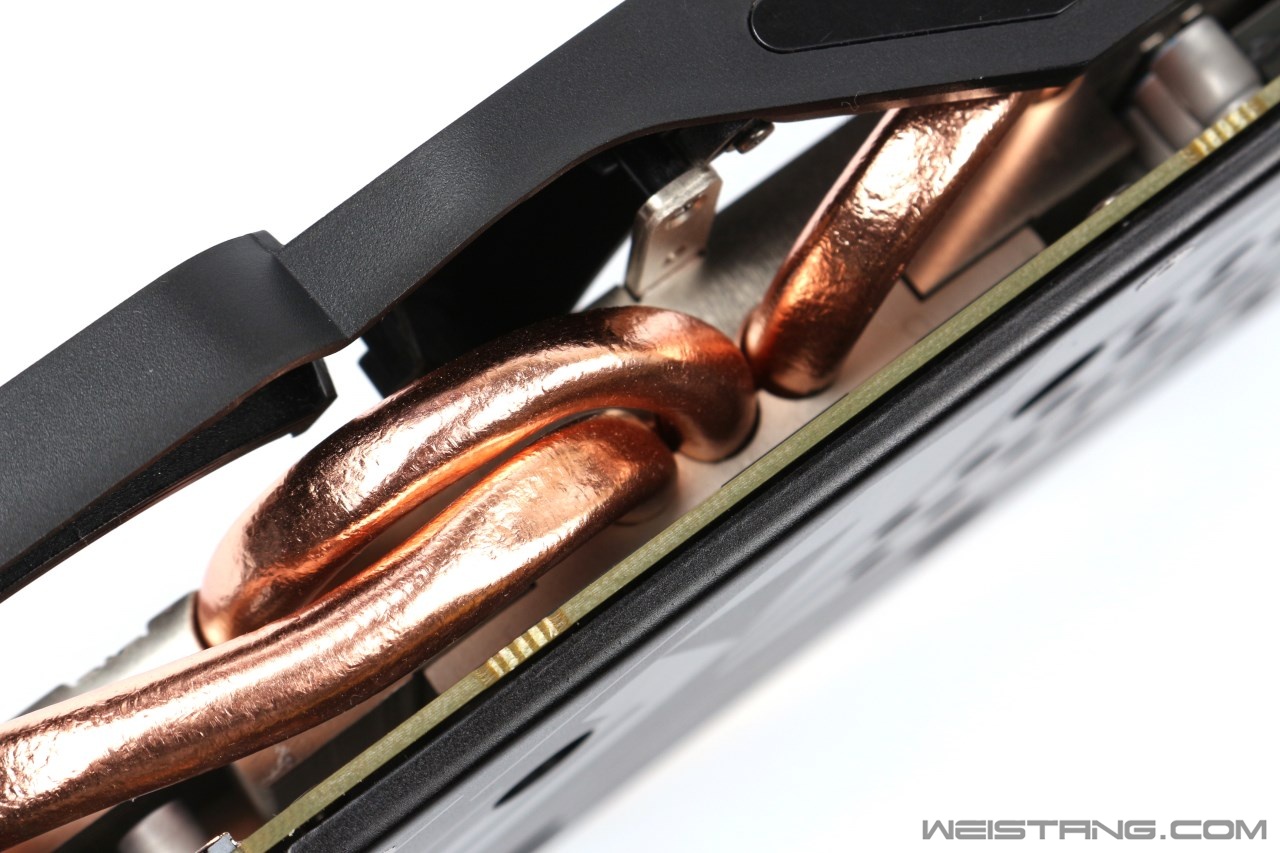

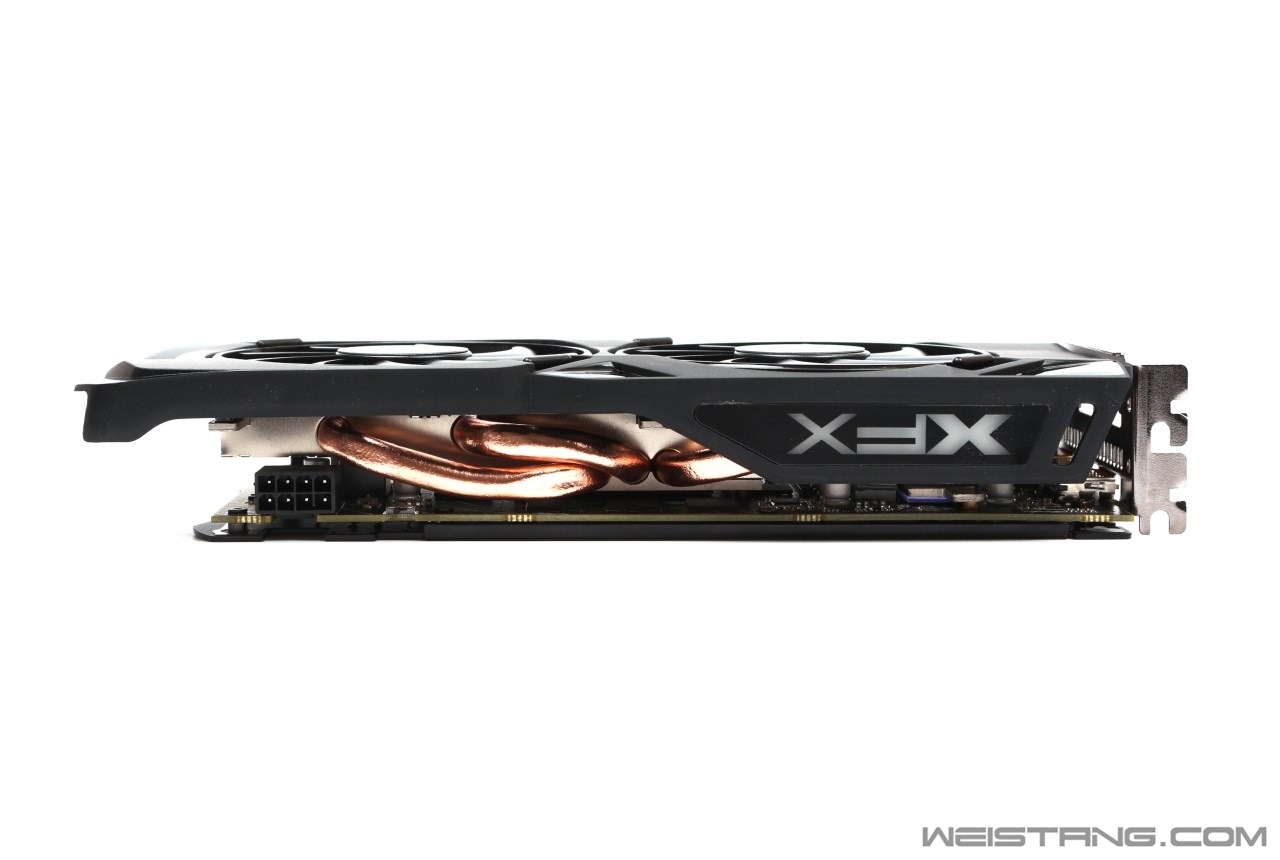

顶部能看到3根热管，热管并不多，显然AMD的采用北极星架构的第四代GCN芯片发热量并不大，当然这也要归咎于14纳米的FinFET工艺。
风扇电源转接线。
拆解及PCB部分
散热片特写，比RX480黑狼8G版的散热片小了不少，感觉和RX470黑狼的散热片很相似。
三热管及纯铜底座。
给VRM Mosfet 芯片的散热垫，芯片的热量会传导至散热片上，便于降低供电部芯片组温度。
铝制鳍片与热管焊接部分特写。
为风扇供电的转接板，隐藏在外科与散热片中间。

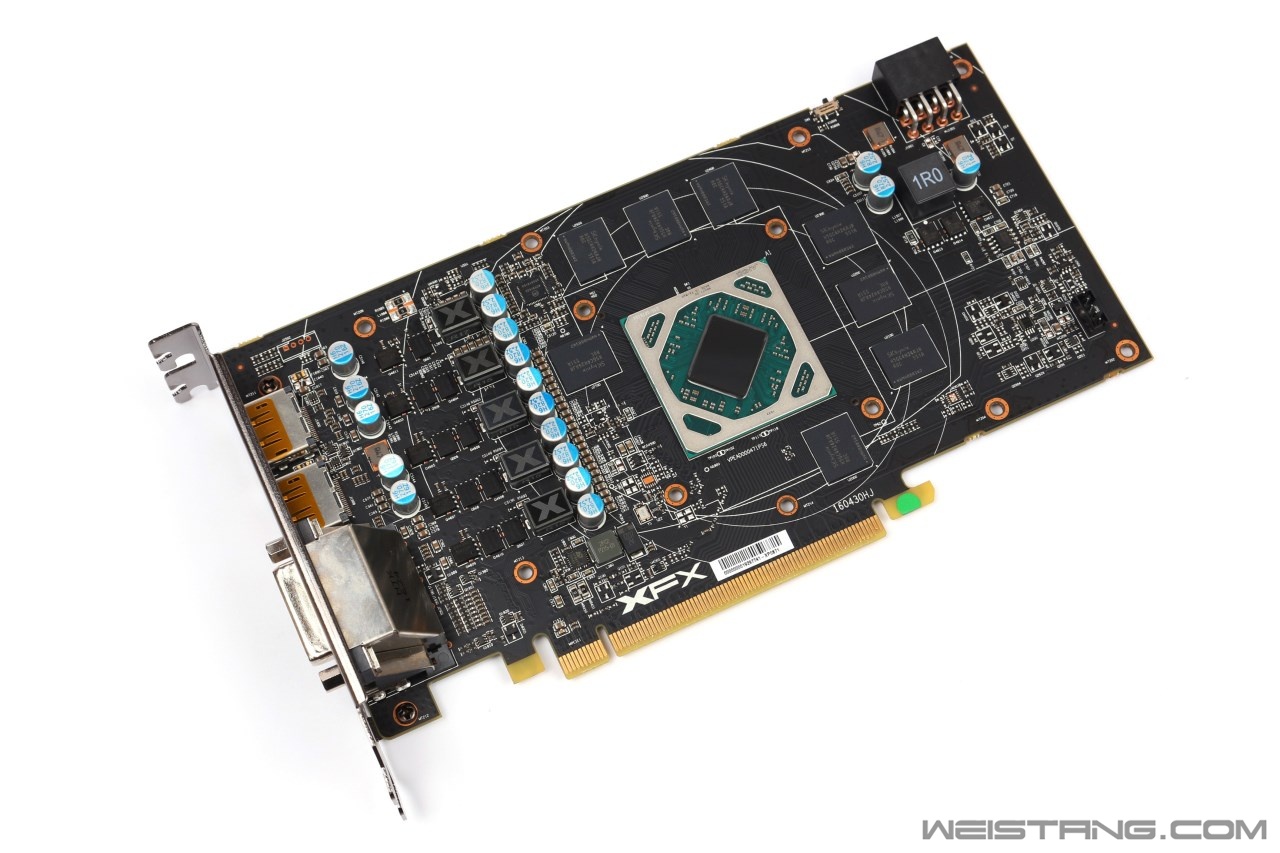

显卡PCB整体特写，PCB长度21cm比讯景RX480黑狼8G板短了不少。
GPU核心。

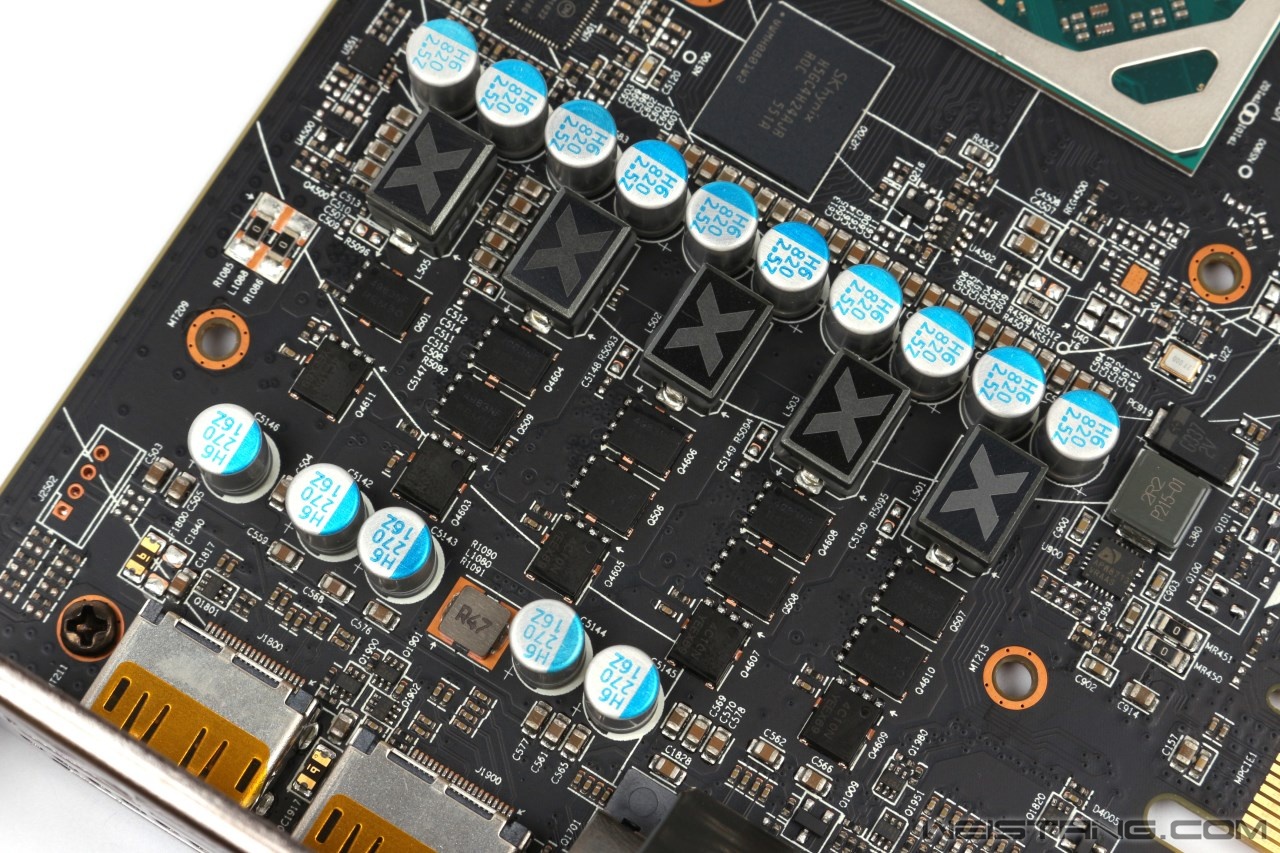

供电部分特写，这里采用的是4+1+1项供电，核心供电4项，显存供电1项，I/O供电1项。X标记电感为讯景特殊定制，供电部分采用全日系固态电容，保证了纯净了直流电输入。
NCP81022供电主控芯片。从整个电路的布局看讯景的RX480黑狼进化4G版显卡是采用了RX470黑狼进化板的设计方案。显卡长度减少，供电部分相较于RX480黑狼8G版有所缩水，能看出这是为了提高产品性价比的做法。
海力士H5GC4H24AJR GDDR5显存颗粒 单颗容量512MB。

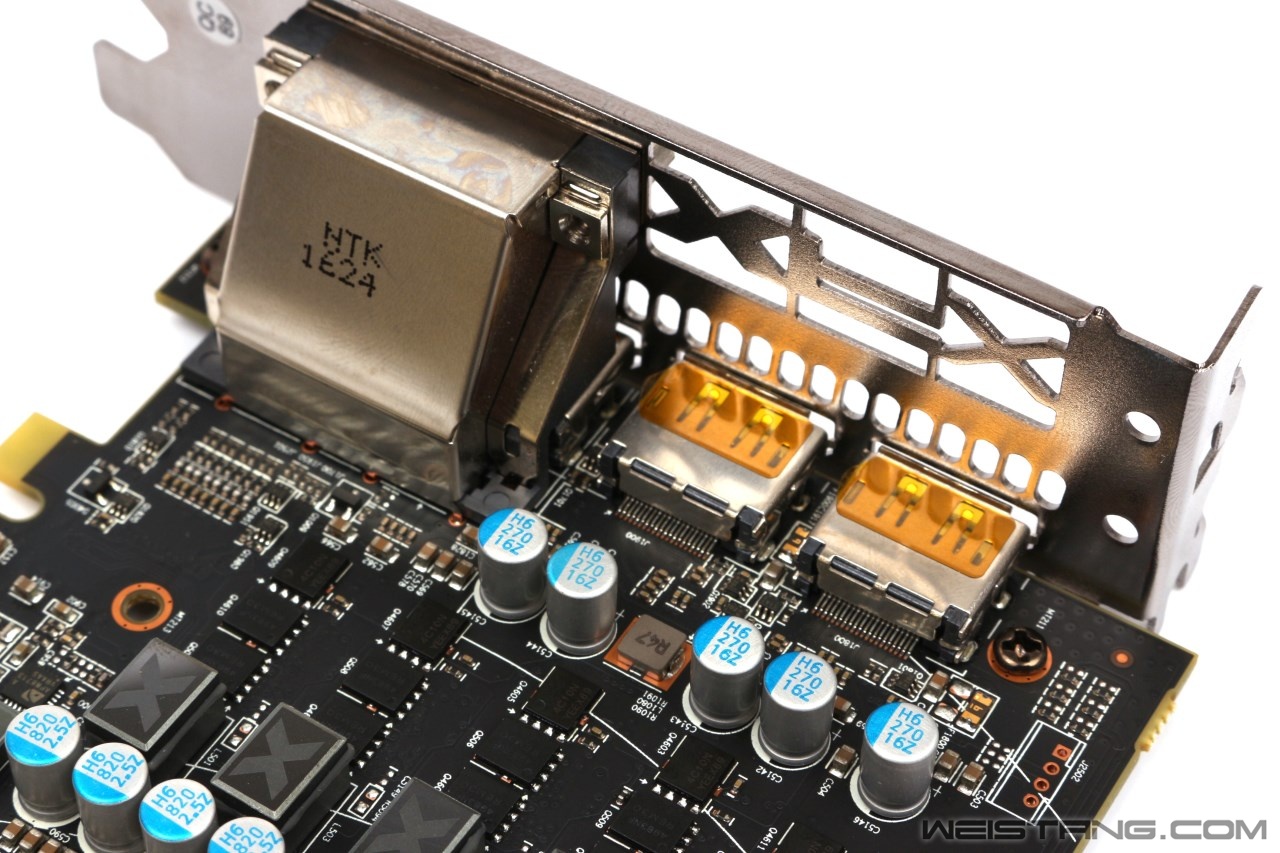

接口部分，DVI接口采用了金属屏蔽罩。
显卡背面特写。
GPU背面的贴片电容。

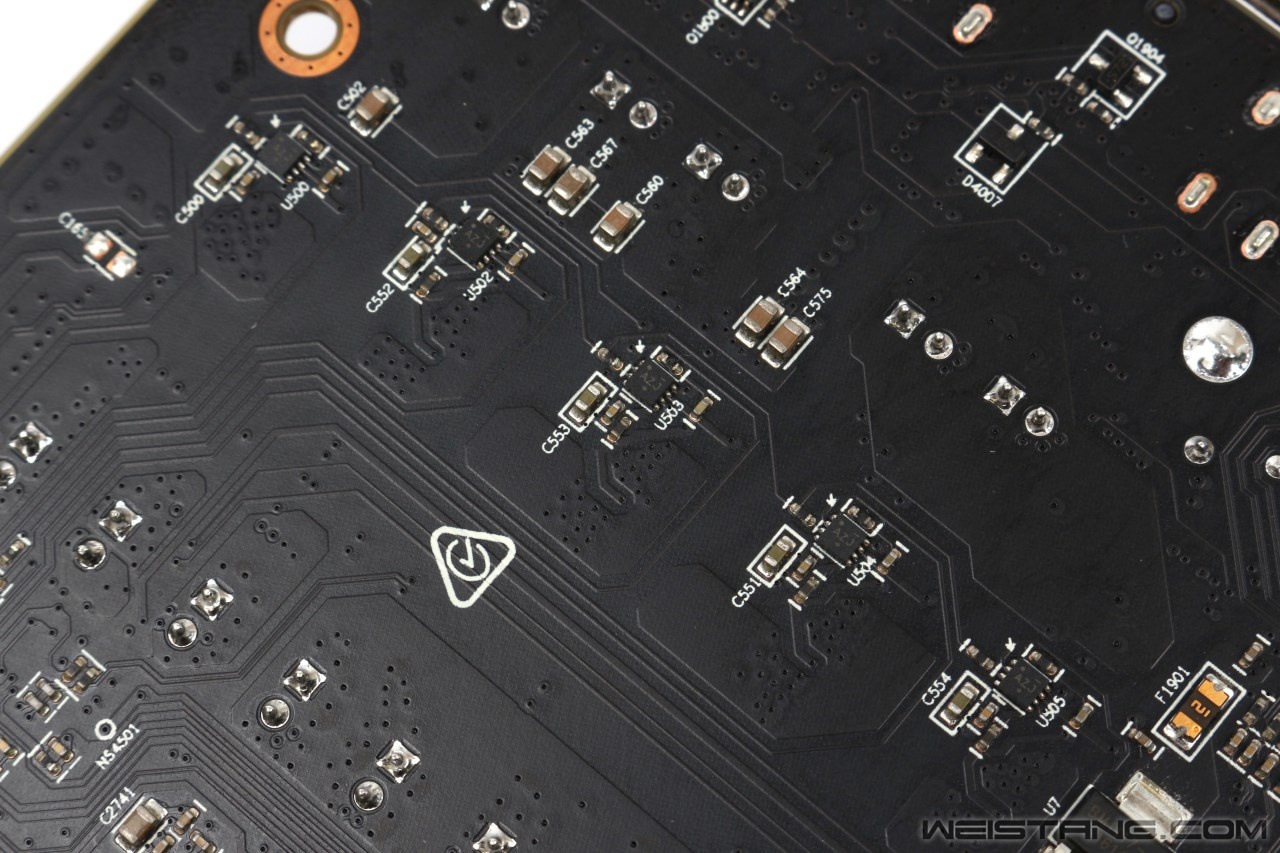

Mosfet 驱动芯片被设计在PCB的背面。
显卡性能测试

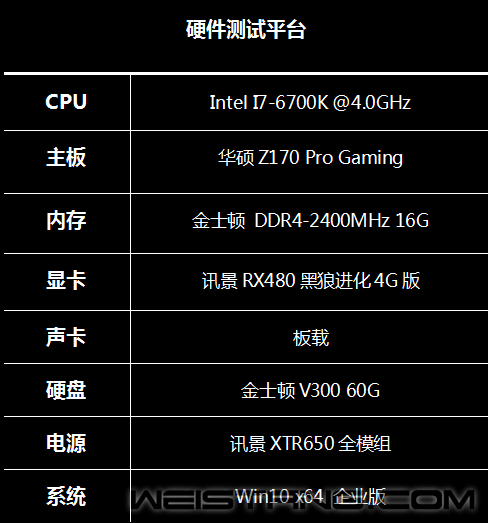

测试平台参数。
GPU-Z的显卡参数
室温22.5℃

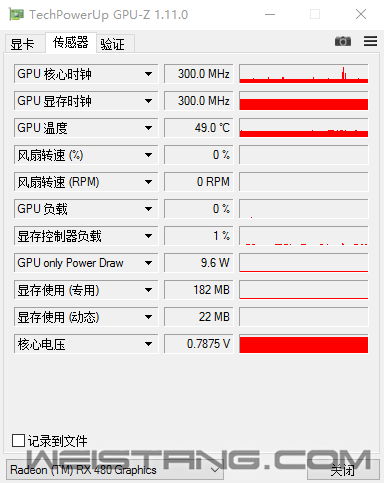

显卡在待机状态下温度为49℃。

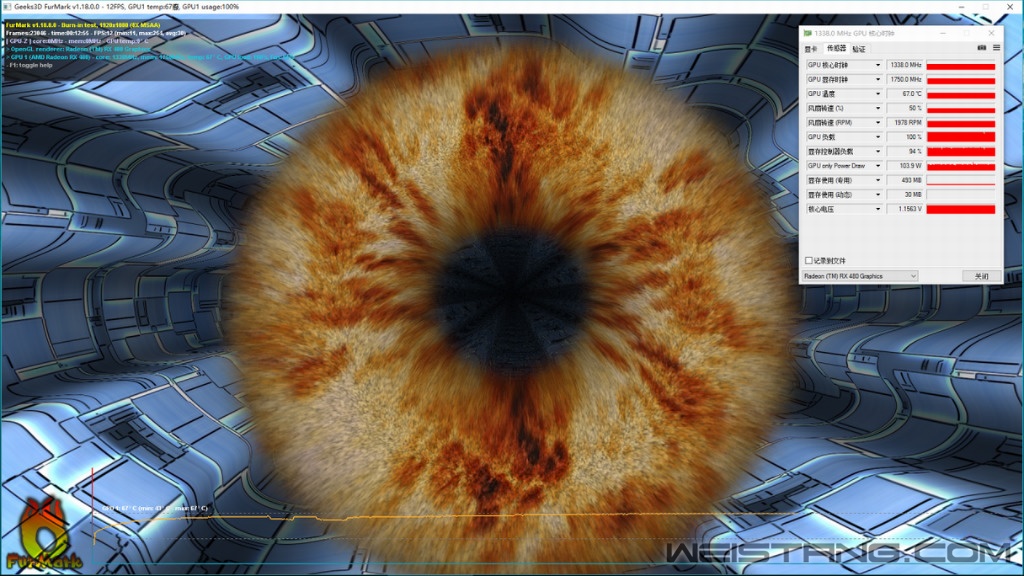

通过FurMark开8X MSAA进行12分钟的烧卡测试，显卡的最高温度为67摄氏度。
3DMARK Time Spy分数测试。

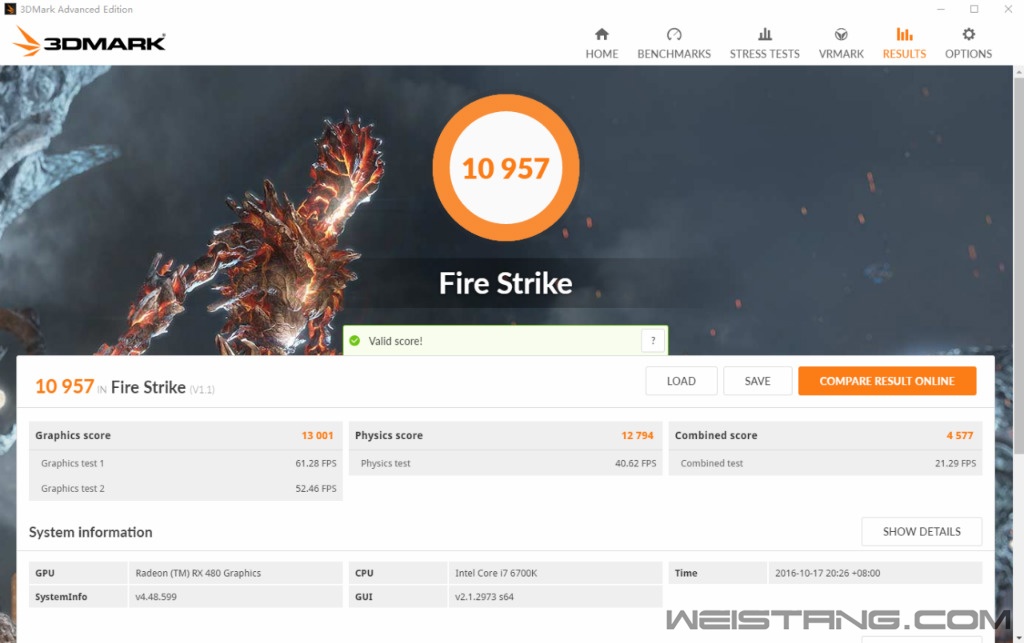

3DMARK Fire Strike分数测试。
3DMARK Fire Strike Ultra分数测试。

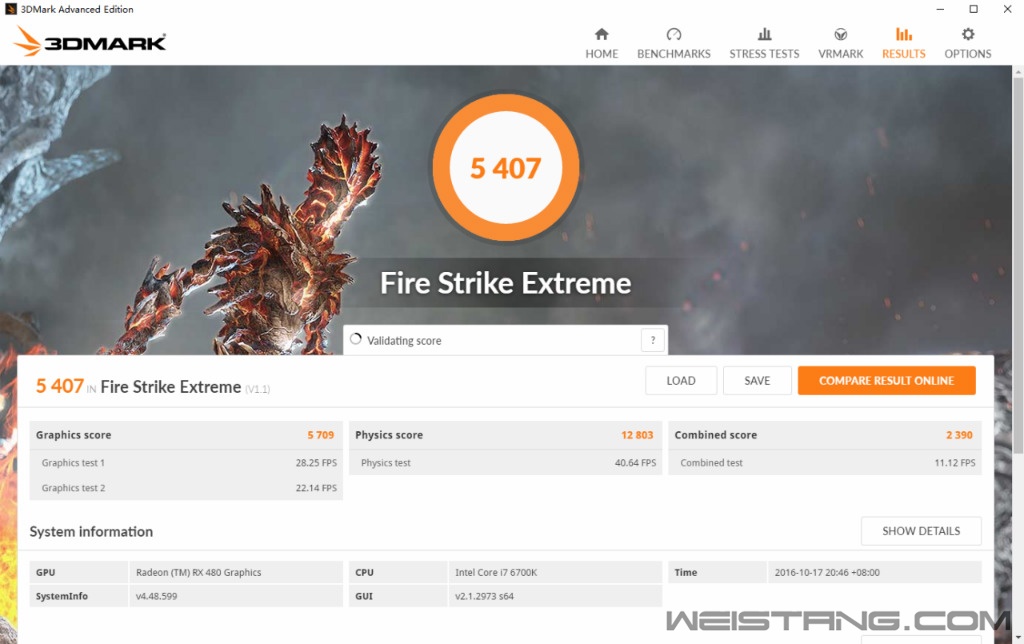

3DMARK Fire Strike Extreme分数测试。
显卡待机状态下平台功耗43.8瓦。

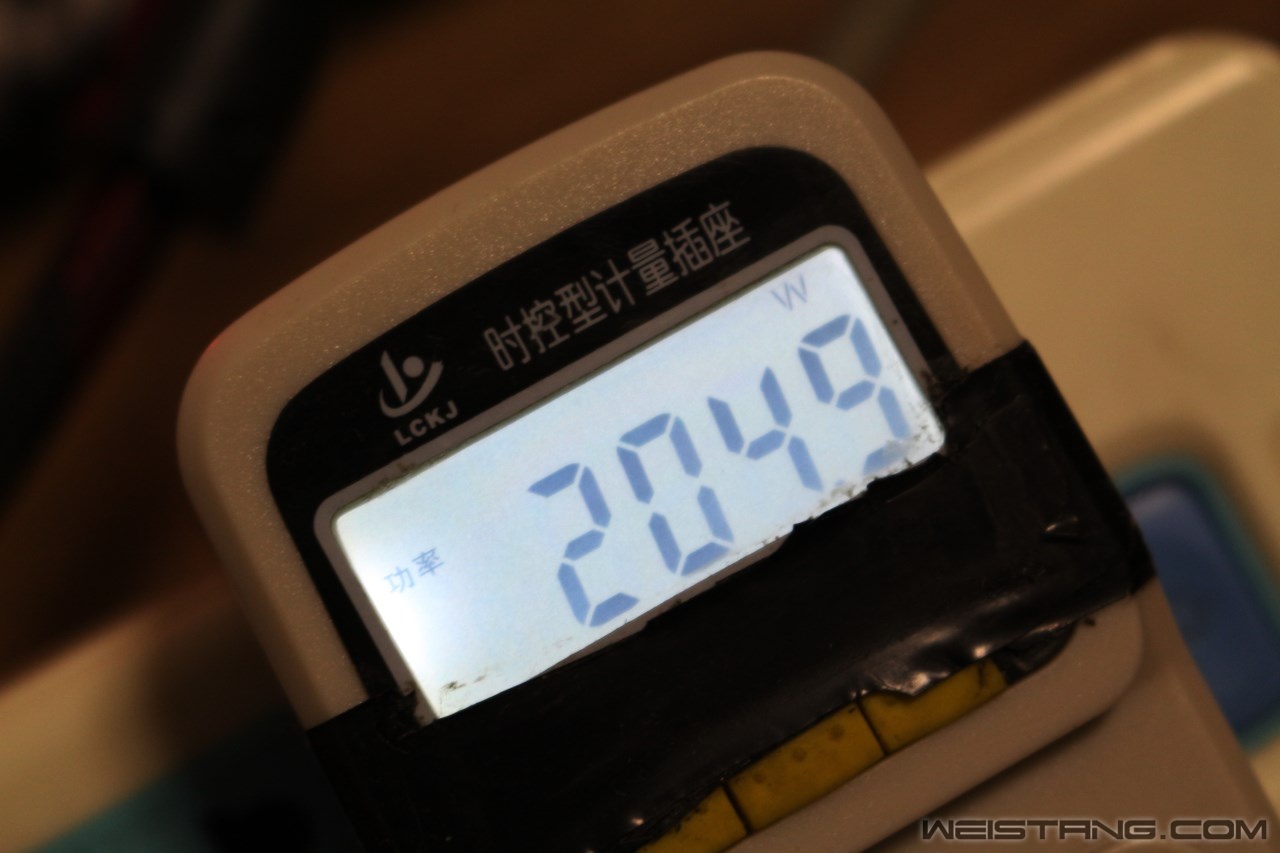

显卡满载状态平台功耗204.9瓦。
魔兽世界7.0军团再临，显示效果最高，抗锯齿FXAA进行测试，平均帧数58.7，游戏分辨率1920x1080。
古墓丽影—崛起，显示效果最高，抗锯齿FXAA进行测试。平均帧数59.1，游戏分辨率1920x1080。
蝙蝠侠—阿卡姆骑士，显示效果最高测试。平均帧数87.2，游戏分辨率1920x1080。

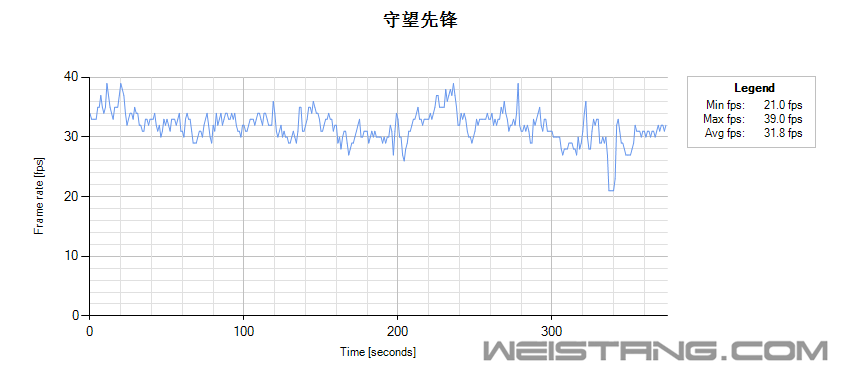

守望先锋，显示效果最高，抗锯齿FXAA，渲染200%进行测试。平均帧数31.8，游戏分辨率1920x1080。
影子武士2，显示效果最高进行测试。平均帧数101.8，游戏分辨率1920x1080。
总结
显卡从评测中我们可以看出显卡虽然名称是RX480黑狼进化4G版但是电路布局沿用了讯景RX470黑狼进化的设计方案，主频相较于公版显卡有所提升，PCB上的电器元件用料比较扎实，再加压测试中能听到显卡的轻微啸叫声，但是并不大在笔者接受范围内，显卡自带风扇的静音功能，低负载低温度下风扇停转减少整机噪音。风扇的速拆功能方便使用者定期为显卡清理散热片上的灰尘，从测试数据上看讯景RX480黑狼进化4G版显卡几乎可以和市面上大多数1060显卡性能不相上下，但是其价格却比1060系列显卡低了不少，从整体性价比的角度来说这款RX480黑狼进化4G版十分有优势。 |
