防炸电源线+一根网线 分享一下

SteelSeRazer

发到这个板块了，如果版主发现不合适 ，请随意挪动


网线

周末装路由 发现原装的光猫和路由的连接线太长，怎么理也不好看，果断做一根

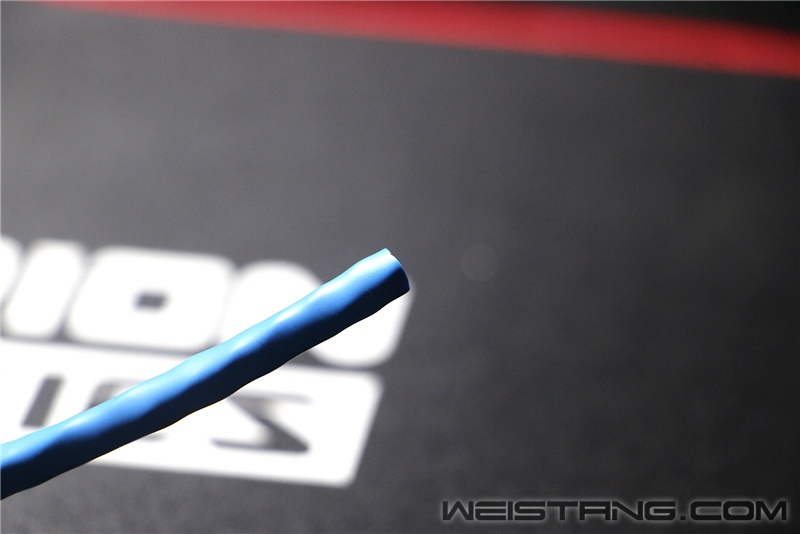

线

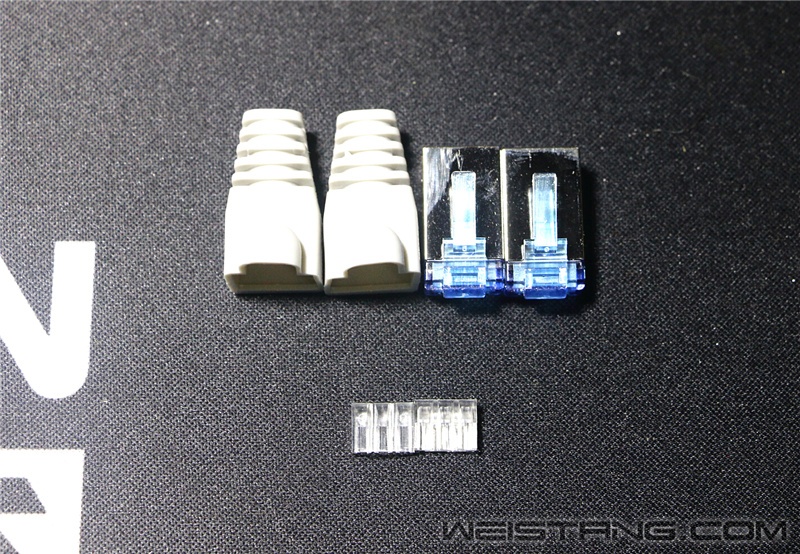

头

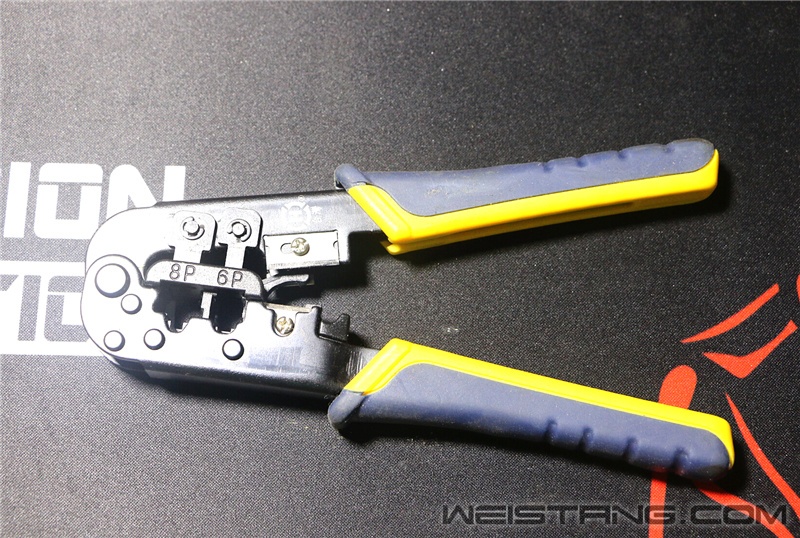

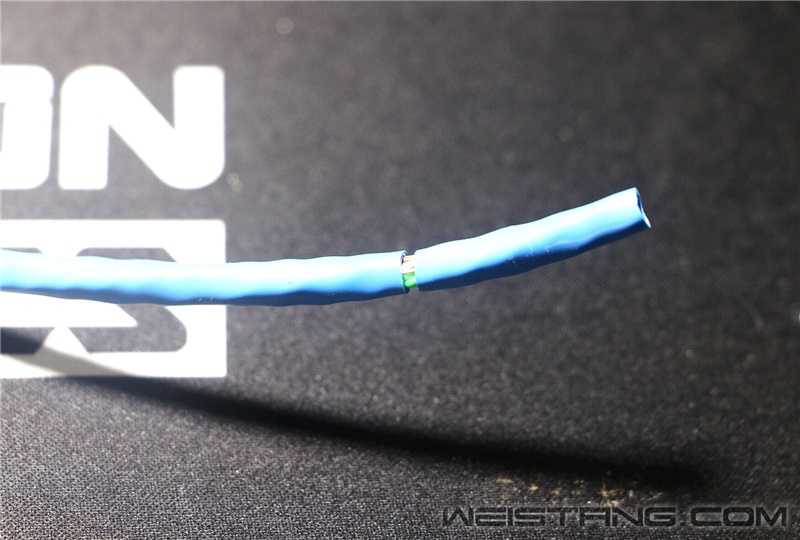

钳（压了大概100个左右的端子，压坏的有5.6个）

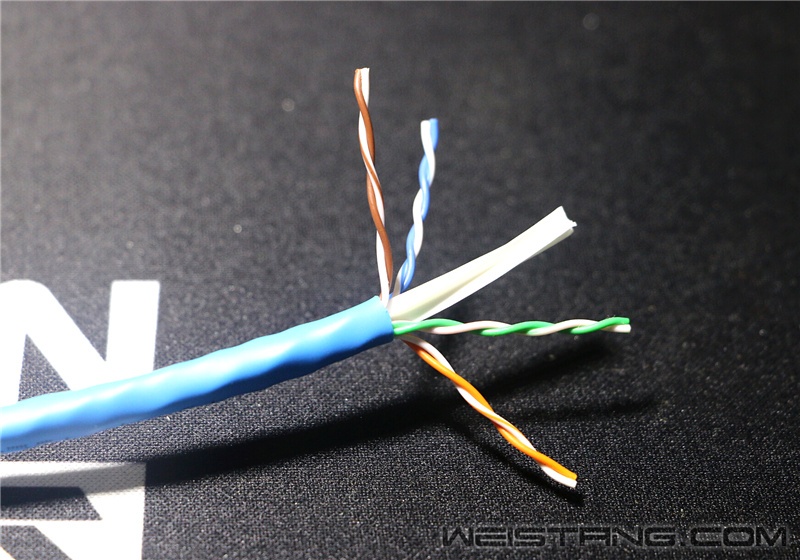

剥



插



剪（不太齐 再剪一蛤）



压

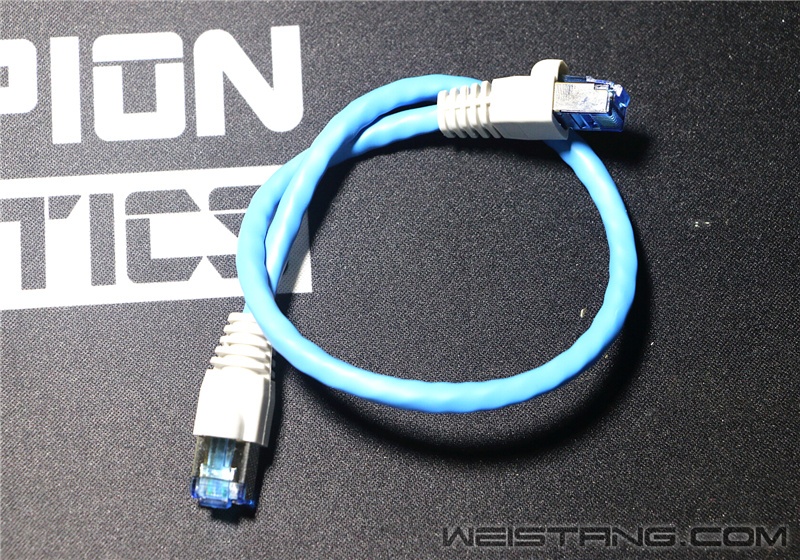

成

愉快的用起来

电源订制线


很早之前隔壁论坛就有人说自己压接的电源线有可能不靠谱，陆陆续续也看到一些人反应订制线烧毁，大部分是硬盘线，因为刺破接头压得力度不够或者是压歪。也有主板24pin 烧毁的。我又是个强迫症，所以自己用的线压接位置都会浸锡，让端子和线成为一个整体，不但使用起来放心，而且插拔的时候也不用担心会出问题。当然这个不是很必要。因为给朋友做过 的线 没有浸锡用起来也完全没问题。主要还是看脸，酋长请吸欧皇大雕

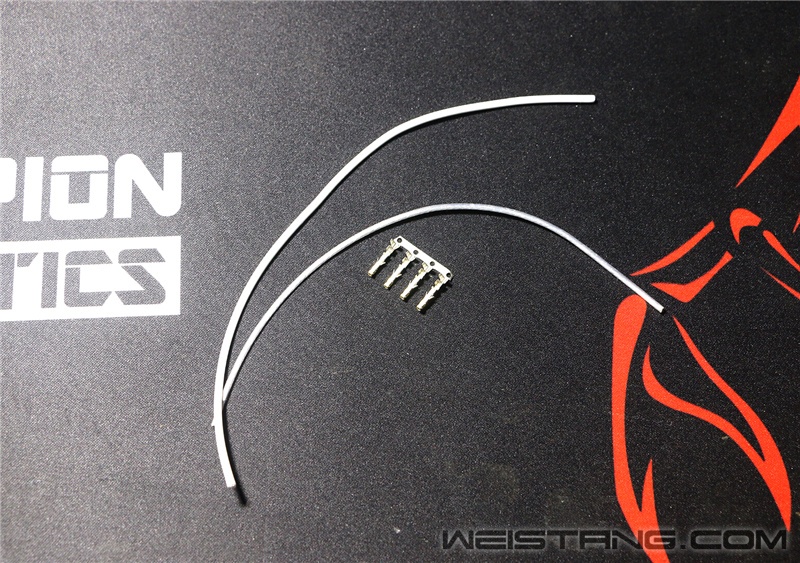

一根镀银线一根硅胶线

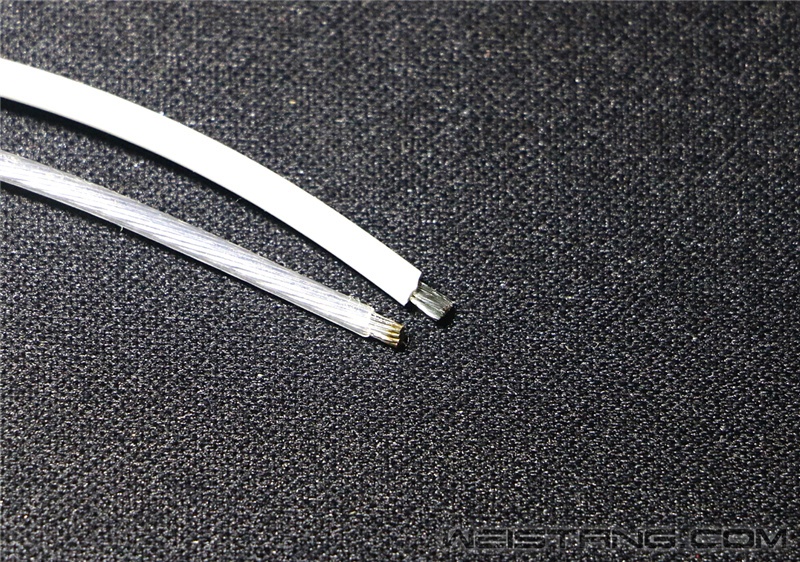

合格的剥线 一根也不能断

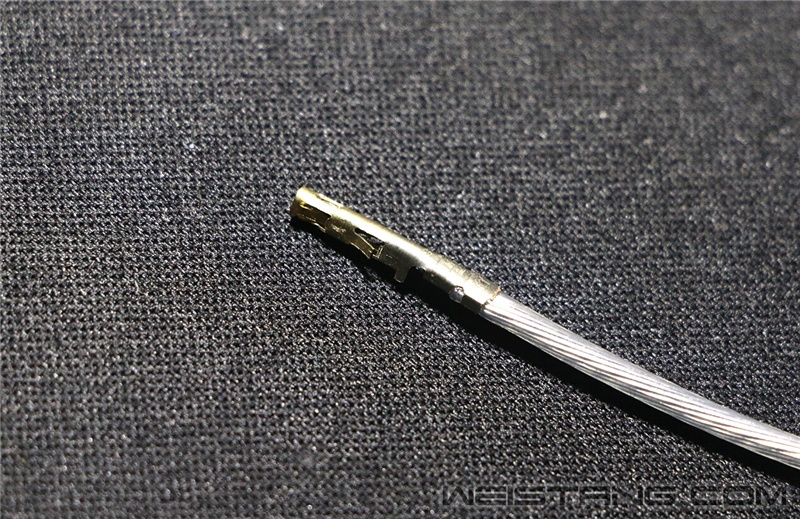

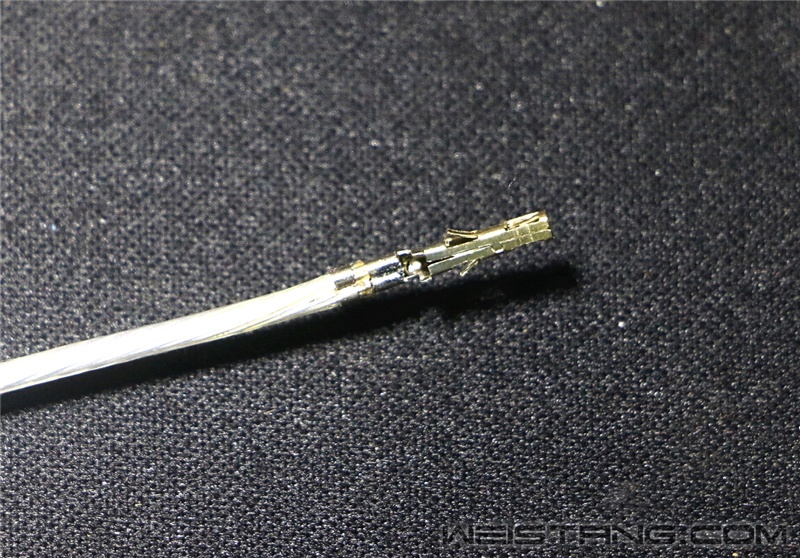

压

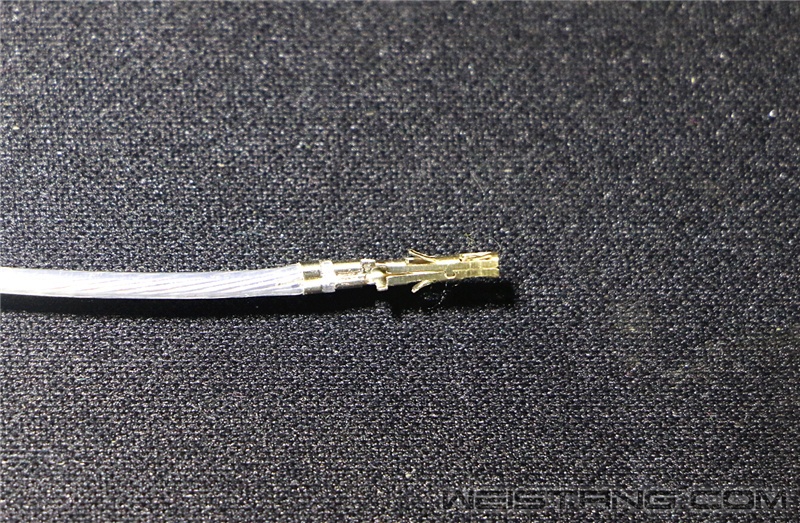

好的钳子是必须的，便宜货压出来 经常断脚，尤其是用高脚端子 甚至背面会折叠起来

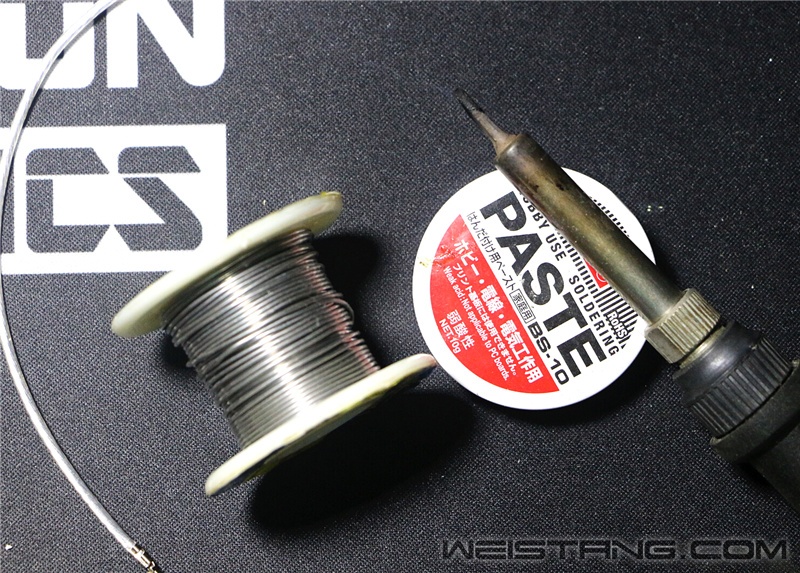

接下来就是抢救强迫症患者的环节了

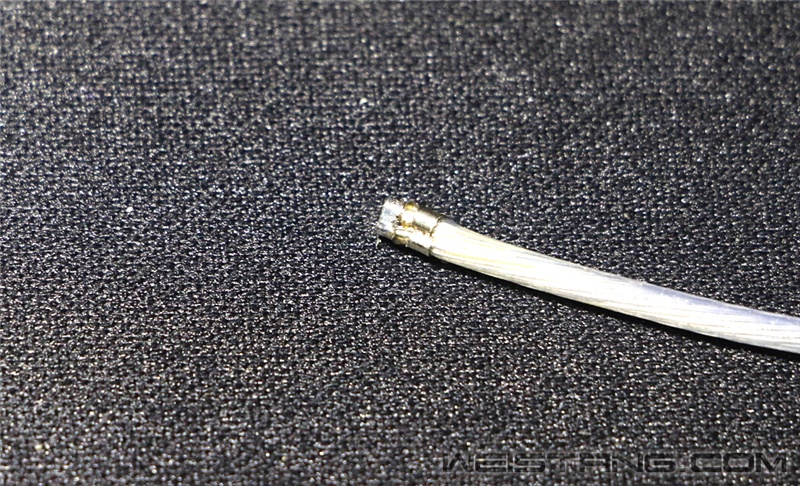

浸锡  是浸透，锡浆渗入到线里面，掌握好量 多的话会堆成一个球

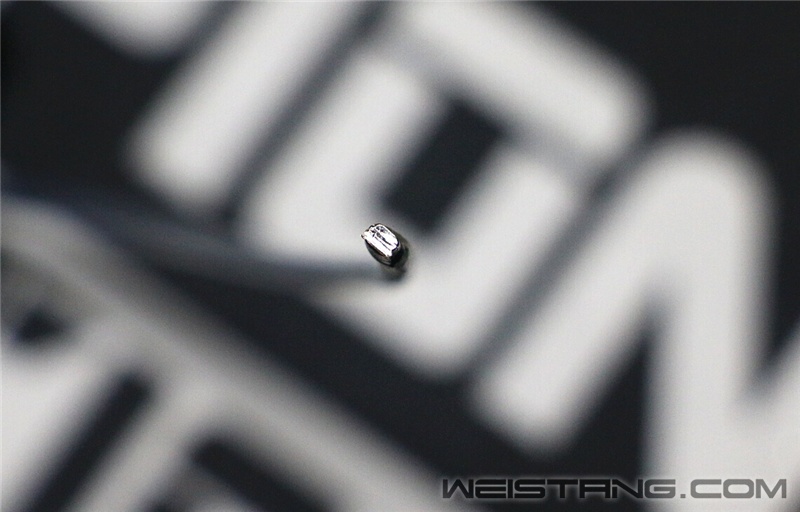

剪断看一下截面

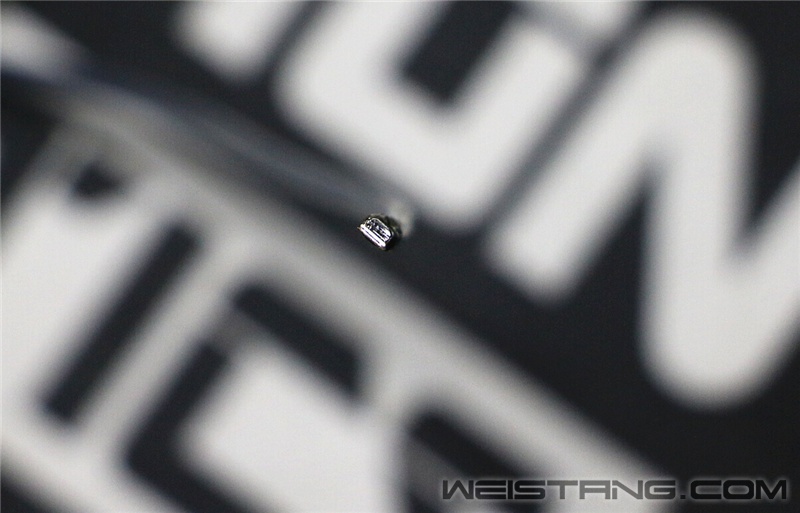

看 所有的线包括端子 形成了一个整体

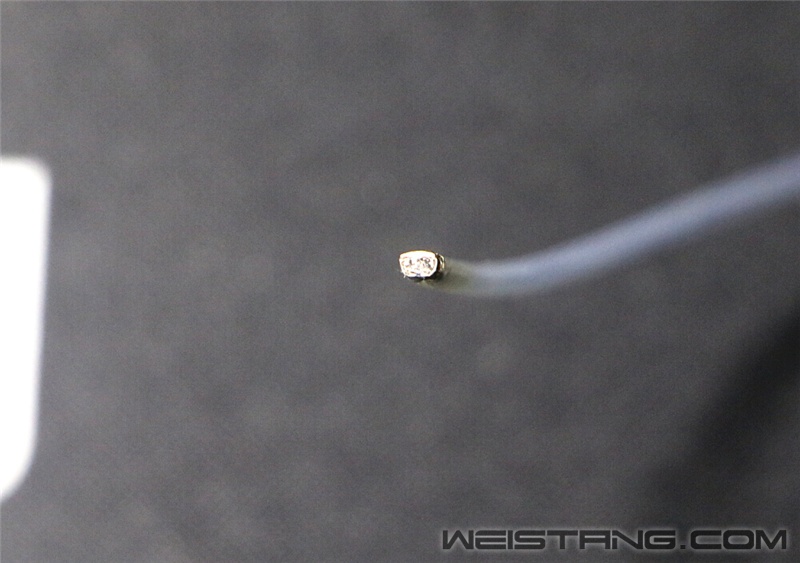

再切一点



依然

费时费力图个心安

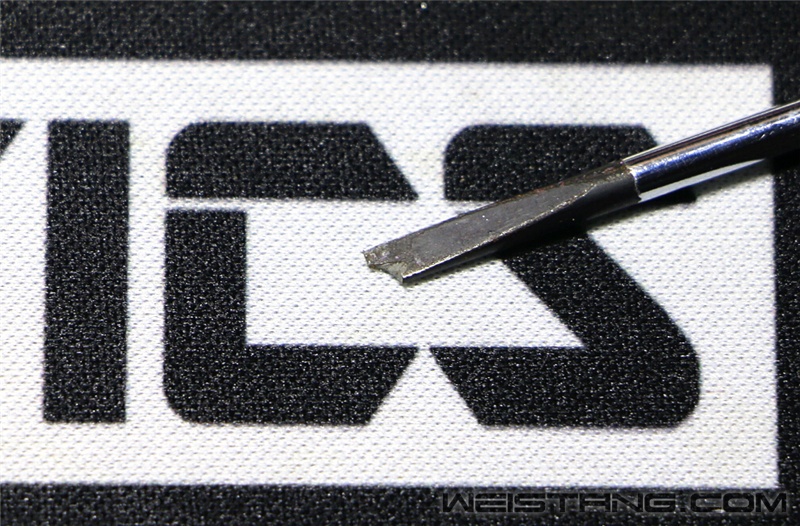

有个断头的螺丝刀刚好也拍了  给大家看下

wiha 3k系列的一字 3mm的 ，拧电箱里的压线端子时候崩了
也说明硬度很好，因为硬度不够的刀头 会直接拧成麻花 而不是崩掉

kukao

水晶头蛮不错的 给我推荐个 我去买几个~~~

PRjaCk

犀利啊

心静则安

动手能力强

只是试玩啊

我是来看电源线怎么防炸的。。。标题党。。。哼。。。

newhand2010

压接处的接触电阻过大，发热严重烧断电源线。过大电流的应当使用高温无铅焊锡，220度都算偏低。更加保险的是用熔焊。
酸性助焊剂必定会腐蚀线材，应该使用无酸的中性助焊剂，再清洗一遍更好。

黛丢丶

防炸怎么说

Style阳

路过  学习学习

沙漠的fei鱼

不懂。。。。。

W.L.Troy

经常做网线的路过。明天一早就要去搞一个网络小工程。

athlon1400

newhand2010 发表于 2016-11-2 13:18
压接处的接触电阻过大，发热严重烧断电源线。过大电流的应当使用高温无铅焊锡，220度都算偏低。更加保险的 ...

专业~~

athlon1400

黛丢丶 发表于 2016-11-2 15:44
防炸怎么说

某权贵论坛有人发帖说自己的定制线烧起来了~~大概~~

琴弦等这歌

厉害

SteelSeRazer

kukao 发表于 2016-11-2 09:12
水晶头蛮不错的 给我推荐个 我去买几个~~~

已私

SteelSeRazer

newhand2010 发表于 2016-11-2 13:18
压接处的接触电阻过大，发热严重烧断电源线。过大电流的应当使用高温无铅焊锡，220度都算偏低。更加保险的 ...

对 助焊剂要中性的 无铅的太难焊了 渗不进去 温度高时间一长 线又烫坏了。。。。其实。。。。。 没啥必要

SteelSeRazer

W.L.Troy 发表于 2016-11-2 20:34
经常做网线的路过。明天一早就要去搞一个网络小工程。

666666

newhand2010

SteelSeRazer 发表于 2016-11-2 23:09
对 助焊剂要中性的 无铅的太难焊了 渗不进去 温度高时间一长 线又烫坏了。。。。其实。。。。。 没啥必要 ...

用好的焊锡流动性好浸润性也不错，我用千住705.
我拆过一些从来没有清过灰尘的机箱，USB金属接口和线材都生锈了，识别不了才拿来修。
加焊是为了减小接触电阻，小电流没啥必要，超大电流又反而有危险。1A以下供电线，我懒得焊了。

半自働

蛮不错的

kukao

SteelSeRazer 发表于 2016-11-2 23:04
已私

多谢多谢

kukao

SteelSeRazer 发表于 2016-11-2 23:04
已私

多谢多谢~~~
