本帖最后由 W.L.Troy 于 2017-10-26 15:46 编辑
包装
海盗船K70机械键盘是最早装备上樱桃的银轴的键盘，相信不少机械键盘迷们都被银轴吊足了胃口，海盗船独占银轴半年的合同到期了，慢慢银轴也会被其他机械键盘厂商所使用，芝奇公司要在11月份推出的一款银轴版的RIPJAWS KM570游戏机械键盘，银轴也就是我们俗称的短键程触发轴，其特点是向电子竞技方面靠拢，毕竟短键程可以在游戏中实现技能的快速触发，让竞技选手总是快人一步。银轴的触发行程只有1.2mm，这个行程要比罗技的ROMER-G轴和赛睿QS1轴都要短0.3mm，目前市场上银轴算是触发行程最短且触发最快的机械键盘轴，在这个机械键盘以游戏为最大卖点的今天，各大厂商估计也都不会放过让银轴来主宰自己键盘的机会，用快速触发这种噱头来吸引更多的消费者。
包装特写，芝奇一贯的黑红搭配风格
键盘右上角银轴标示，CHRRY MX SPEED SILVER，1.2mm触发行程
键盘包装
参数表
从外包装上看芝奇的RIPJAWS KM570游戏机械键盘要比之前的RIPJAWS KM780键盘在造型上更加的简约，现在的机械键盘厂商都有一个套路型的市场规律，顶级键盘一定不寻常，造型夸张甚至略带杀马特，完全就是一种吸引眼球设计路线，比如罗技的G910，刚上市的樱桃MX9.0，甚至赛睿的M800键盘也有一些夺人眼球的设计方案，但是这些厂商的中低端产品在设计上往往都比较保守，更贴近大众消费者的口味，RIPJAWS KM570便是这样的一款产品。
键盘附送说明书及配件

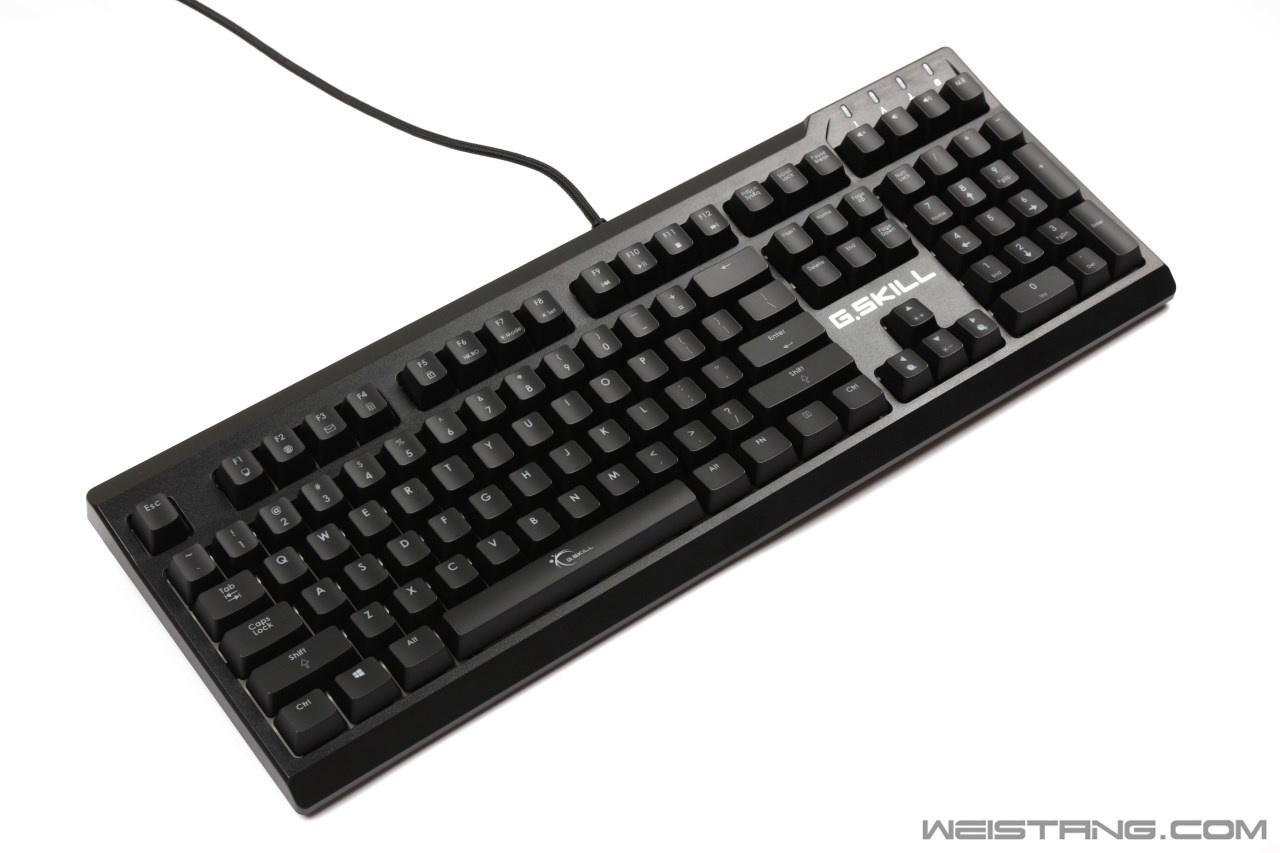

芝奇RIPJAWS KM570游戏机械键盘
特写

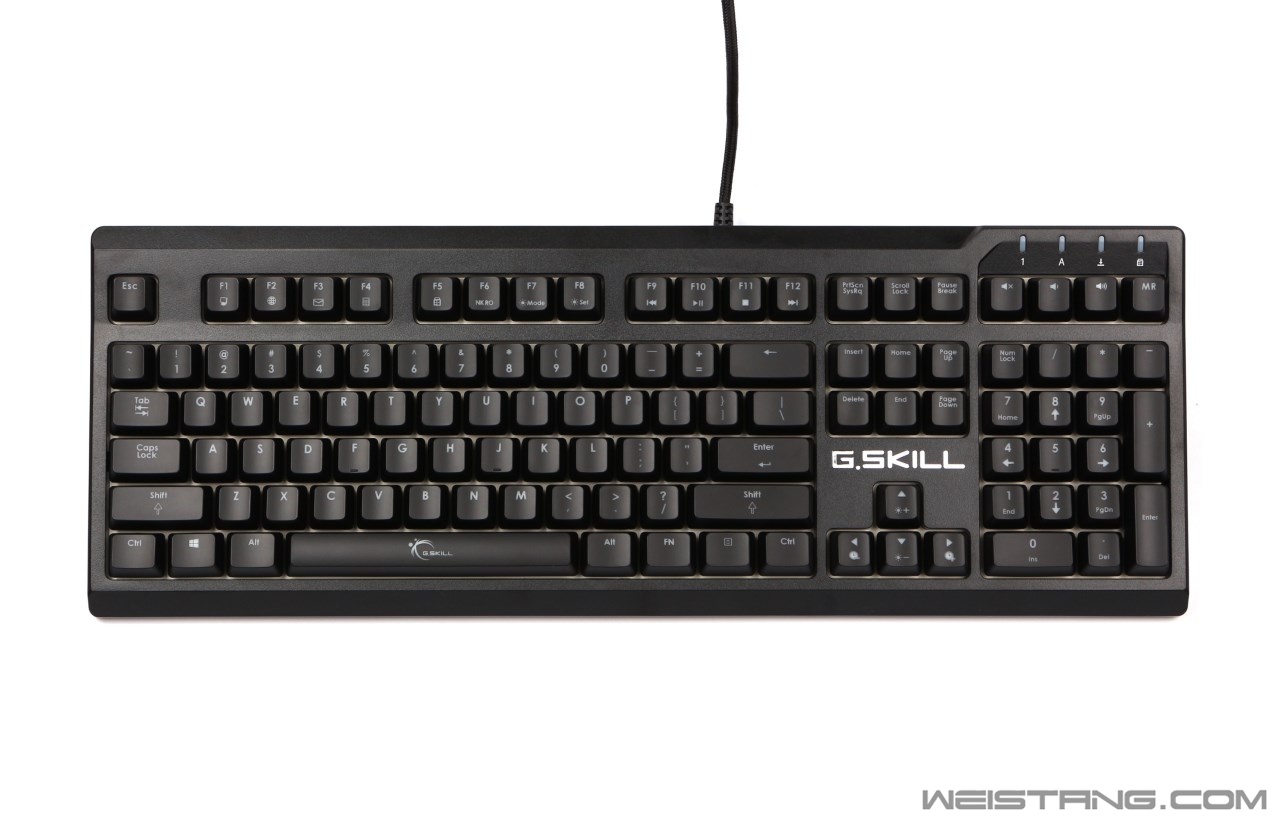

整体
背面特写
芝奇RIPJAWS KM570游戏机械键盘整体设计中规中矩，相比较 RIPJAWS KM780夸张的造型差了快十万八千里，现在芝奇的 RIPJAWS KM780键盘目前是芝奇公司的高端旗舰的键盘产品，其RIPJAWS KM570键盘算是要打开中端市场的一把钥匙，所以造型更加的接地气，更符合大多数消费者的口味，之前这个系列的键盘推出过红轴、青轴和茶轴三个版本，这次的银轴更是要在这个群魔乱舞的机械键盘市场站位自己的脚跟。键盘为108键设计，FN+F区的按键可以实现多种组合快捷键功能，这把键盘为单色（红光）灯光设计，虽然灯光颜色单一但是其灯光模式有多种变换，对于现在的机械键盘市场产品要是没点灯光的变换都不好意思拿到市场上去卖，这是一把无驱动键盘，但是可以实现硬件的宏自定义功能，全按键可自定义编程，大多数中高端键盘该有的功能RIPJAWS KM570算是都占上了。 背面特写
背面的设计就比较简单，键盘的两边和顶端各有两条装饰性的纹图案，前后两端的防滑脚贴都比较小巧，支撑脚只有一段高度，因为键盘后端在设计上已经被拉高了，所以一段的支撑脚对键盘的提升也是比较有限，不过这个角度用起来还是比较舒服。 键盘侧面特写
键盘从侧面看后端高度拉升的比较大，所以支撑脚只设计了一段，而这一段的高度对键盘的提升效果也并不大。 芝奇的Logo特写
指示灯特写
比较圆润的胶贴，防滑效果不错
后端胶贴及支撑脚特写
支撑脚打开后特写，这里可以明显看出提升高度不大
侧边装饰纹理
顶端装饰纹理
出线口特写
出线口用料比较扎实，去年评测芝奇RIPJAWS MX780游戏鼠标的时候其宽大出线口就给人留下了很深的印象，在文章的拆解部分大家会看到其内部是如何固定的，这样的设计防拉扯效果会非常的好。 键盘线及插头特写
键盘线为尼龙编织外皮，整根线十分的粗壮，如果家里的猫猫狗狗上去咬伤两口也不会出现断线的问题。插头做了镀金处理，看上去逼格会高一点。 前端接缝处细节
后端接缝处细节
整把键盘直线和转角的接缝口十分的匀称，说明键盘的磨具精度还是不错的。 指示灯侧面特写

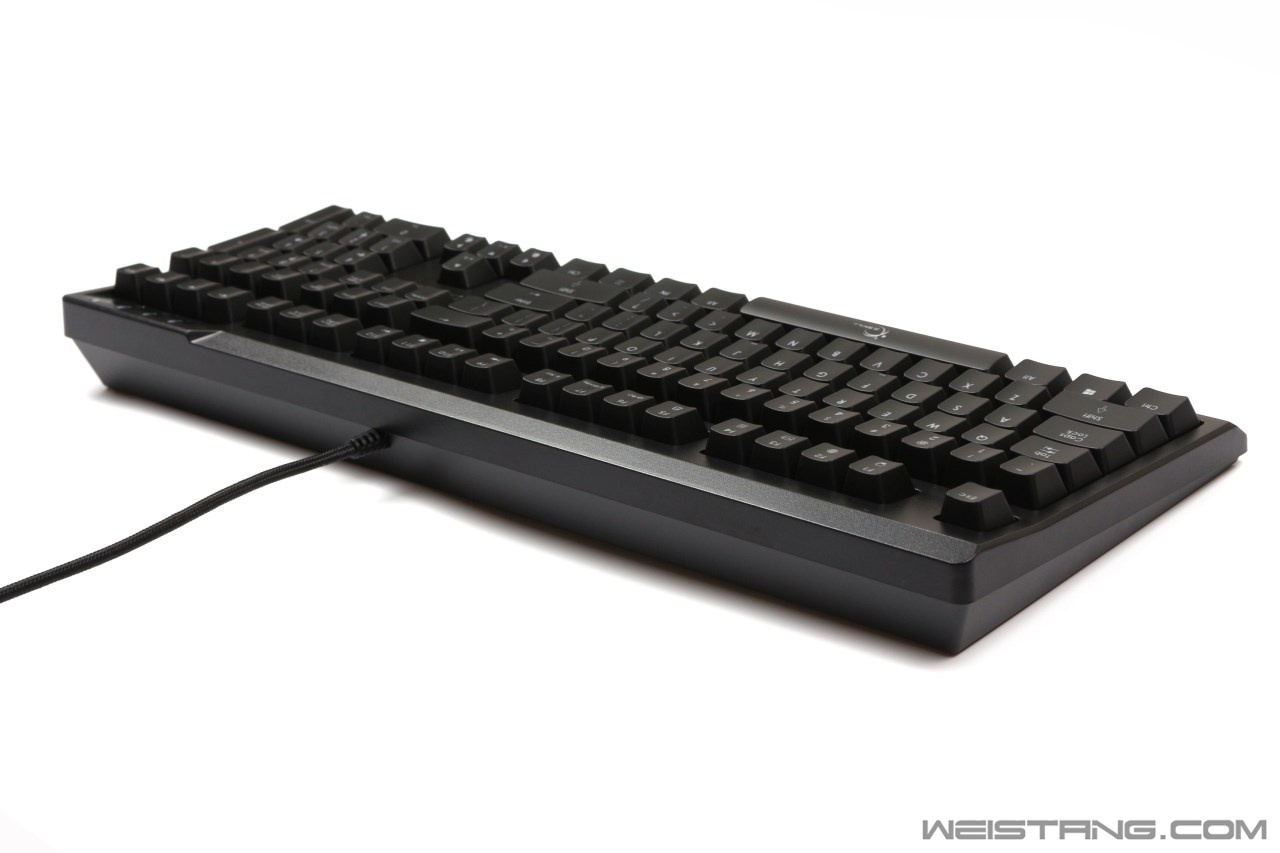

键盘的后端只有在指示灯这部分做了向回收起的倾角设计，其目的还是让使用者有更好的角度来观察指示灯，如果没有这个倾角设计这把键盘就是一把对称的键盘。 键盘前端倾斜角特写
按键
键盘左侧按键特写
键盘中部按键特写
键盘右侧按键特写
按键键帽为ABS透光材质，表面有一层黑色的类肤涂层，现在市场上有不少键盘厂商都是采用这种键帽解决方案，虽然类肤涂层有一定的抗打油效果，但是时间长了依然会有打油的情况发生，这种材质的优点是手指触感会比较细腻，缺点是表面很容易留下汗渍或指纹。
键帽特写

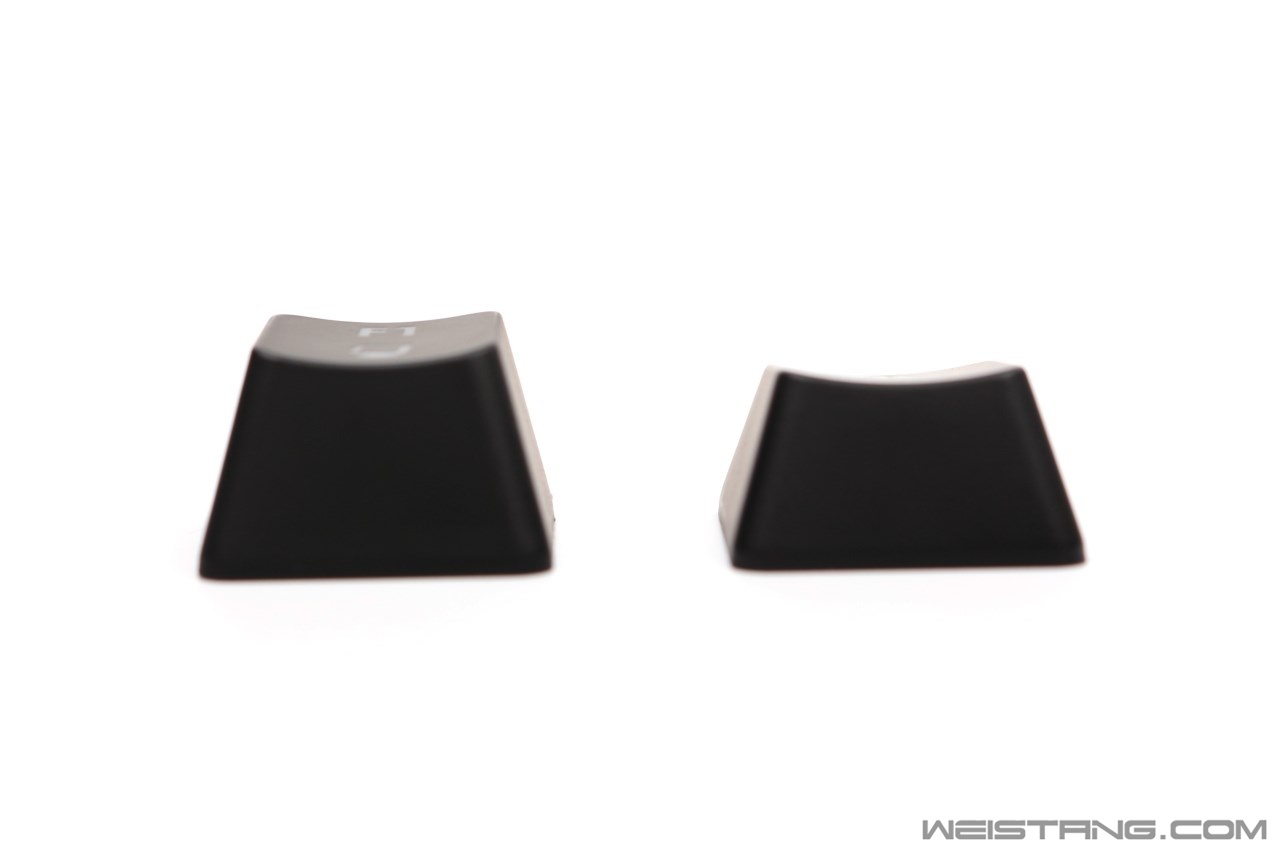

F区键帽和字母区键帽对比
键盘的F区键帽设计的要比字母区键帽偏高，而且表面水平，字母区按键键帽有向上倾斜的角度在，因为整个键盘有向下倾斜的角度，键帽做了向上倾斜的角度这样键帽正好处于类似水平的状态，使用者手指的发力会更加的舒服。

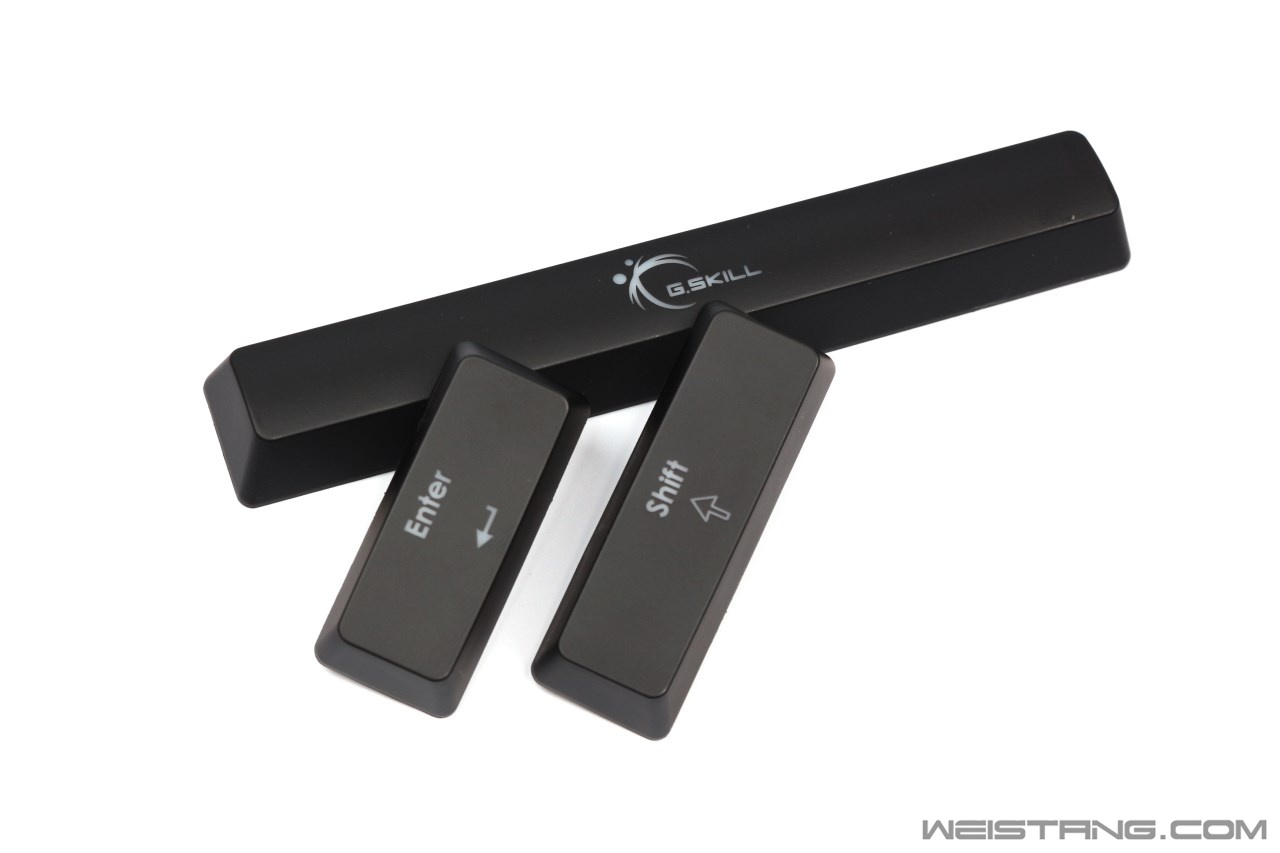

大键帽特写

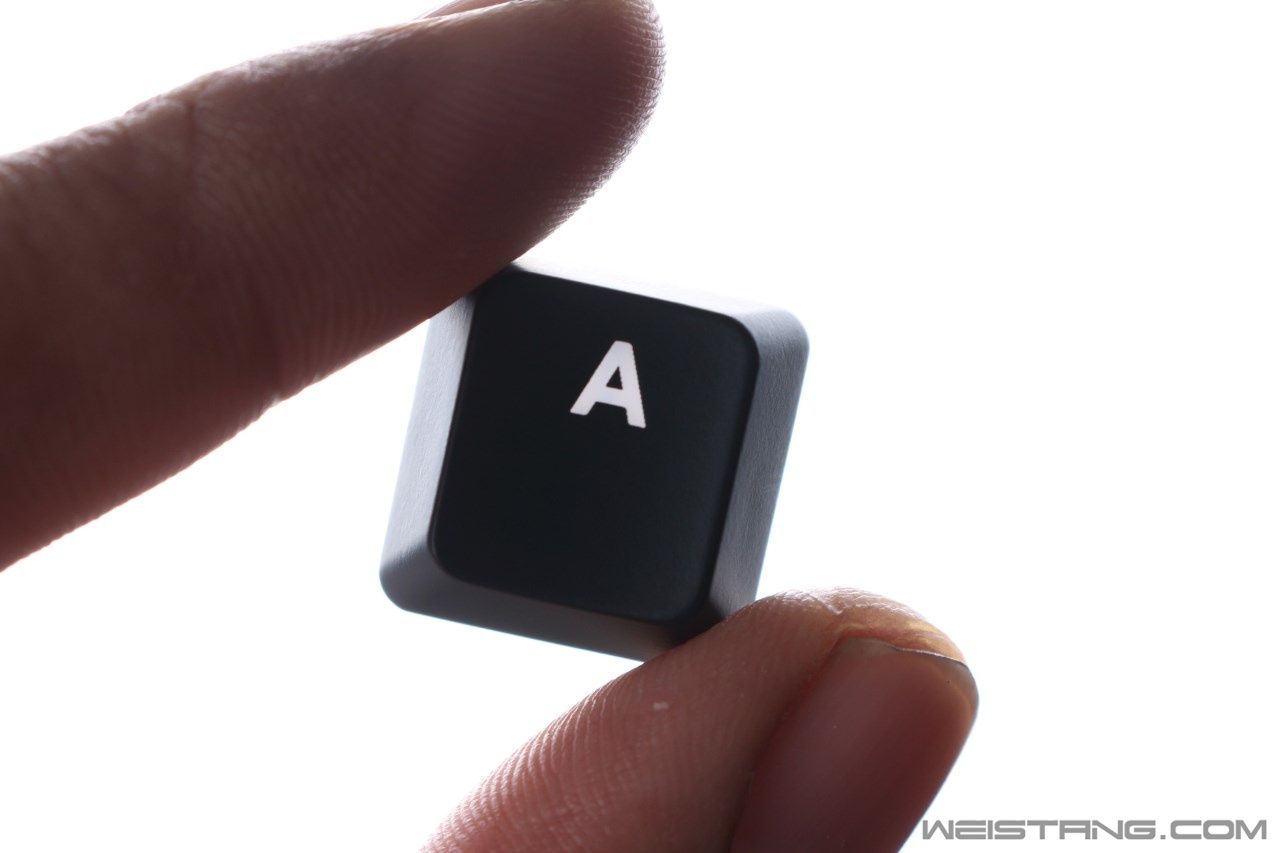

小键帽透光特写

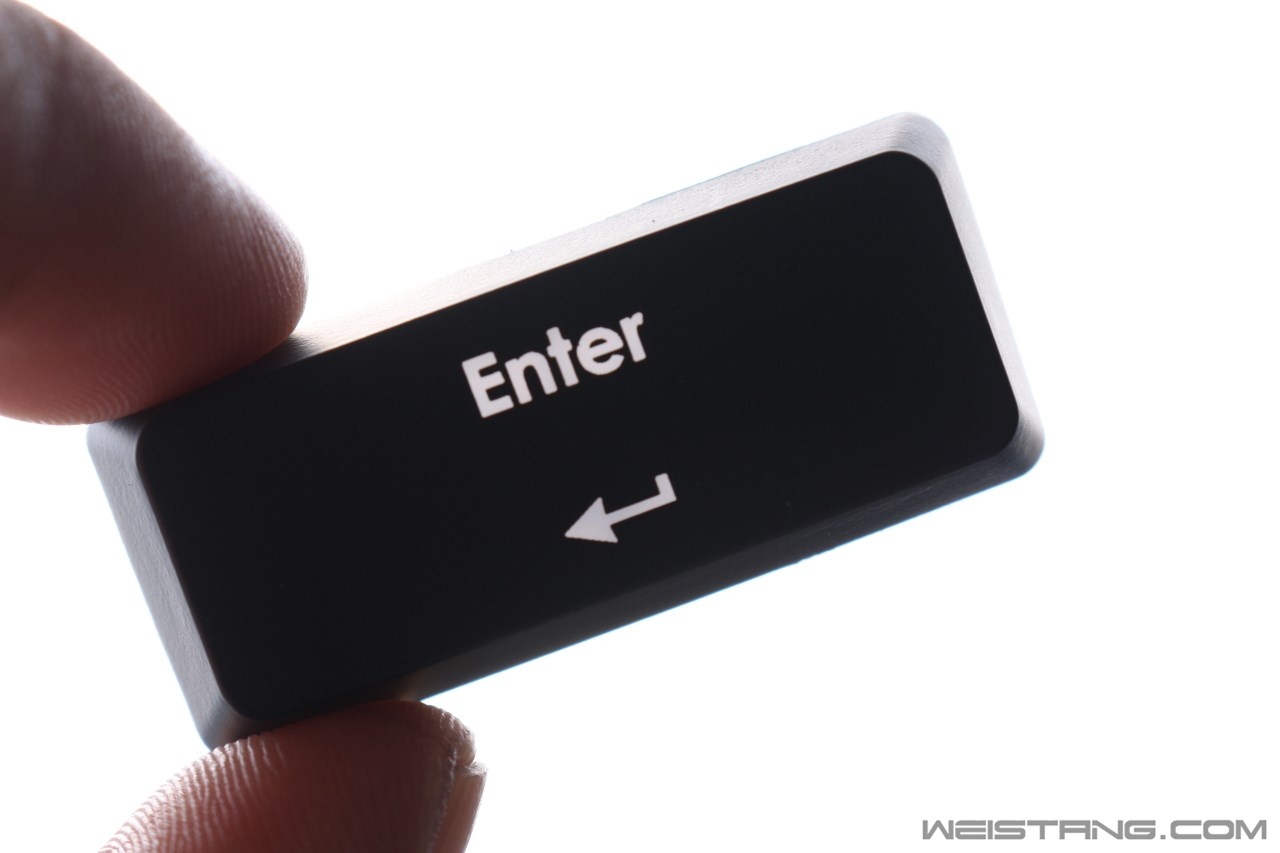

大键帽透光特写
键帽的整体透光效果还是不错的，在使用当中灯光有5档，基本上开到3挡就觉得亮度可以了，再高就会感觉有些刺眼。

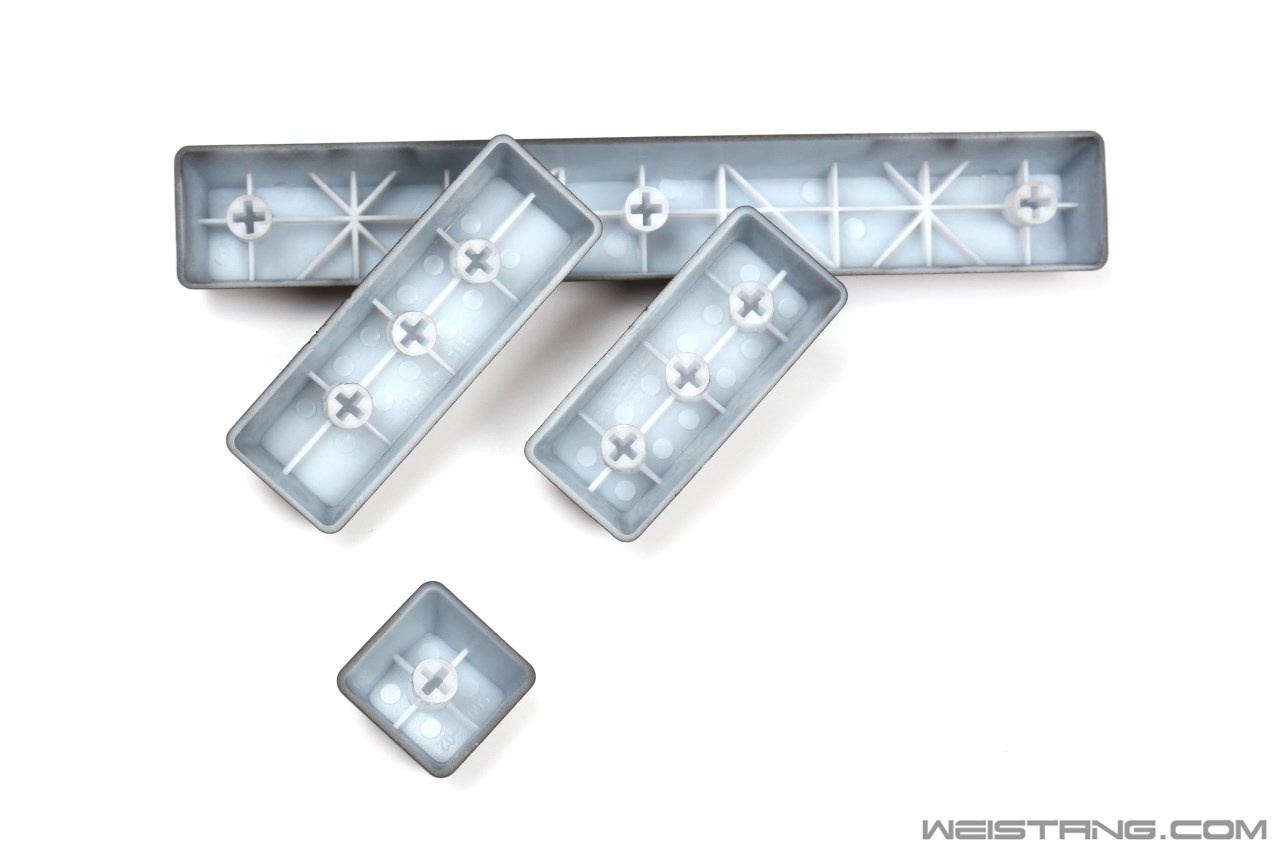

键帽菊花特写
键帽的菊花松紧度适中，拔键的过程中没有出现特别松或者特别紧的情况，这说明键帽的模具精度还是不错。
大键位特写
空格大键位特写
现在不少厂家都放弃了传统的钢丝平衡杆设计，而采用卫星轴让大键帽保持平衡。这样做的好处就是键帽容易插拔，而且不会有钢丝摩擦的声音，但是卫星轴设计方案的难点就是调教大键的回弹感，调教不好大键触发和回弹的时候就会有明显的肉感。芝奇的RIPJAWS KM570游戏机械键盘在测试当中大键回弹相当利索，并没有肉肉的感觉。
银轴特写
多轴特写
樱桃的银轴的触发行程只有1.2mm，触发力度为45CN，从触发力度上看和红轴是一样的，但是触发行程上比红轴短了不少，使用这种轴的感觉就是大脑感觉按下还应该有段距离的时候就触发了，这种触发来的比较突然，如果是用来打字的话银轴的快速触发节奏需要使用者有一段时间的适应，不然很可能有字母拼错的情况，一旦适应了这种节奏就能行云流水的文字输出了。从多轴图能看出轴体上樱桃Logo的字体有粗有细，说明轴体不是一个批次生产的。
键盘背面特写
键盘背面一共有9颗螺丝，有2颗隐藏在脚贴下面，用中号的十字螺丝刀就能轻松拆卸。
上壳特写
上壳侧面特写
将键盘底部的螺丝拧下来上壳就很容易拆下来，上壳与下壳之间有塑料卡扣，拆的时候顺着边缘用指甲或者塑料片就能轻松撬开，上壳的塑料材质比较单薄，导致整个上壳拆下后会感觉比较软。
特写
继续拆掉钢板上的6颗螺丝和出线口固定的2颗螺丝，整个键盘就能和底壳分离了。
底壳特写
底壳的塑料材质也偏软，所以这里做了很多加强筋的加固处理，从上下壳的做工看外壳的用料不太给力。
黑色保护壳特写
普通的5PIN线路接口
单独给板子做了接地线
将5PIN端口和接地线拆下来，再把保护壳拆下拆解任务就算完成了，底壳出现口内侧有一个明显的空缺，这就是为什么会在这里加一个保护壳，目的还是想让板子底下更加的平整。
出线口内部固定槽非常的宽大线路保护效果到位
PCB主板特写
轴体引脚及灯脚特写

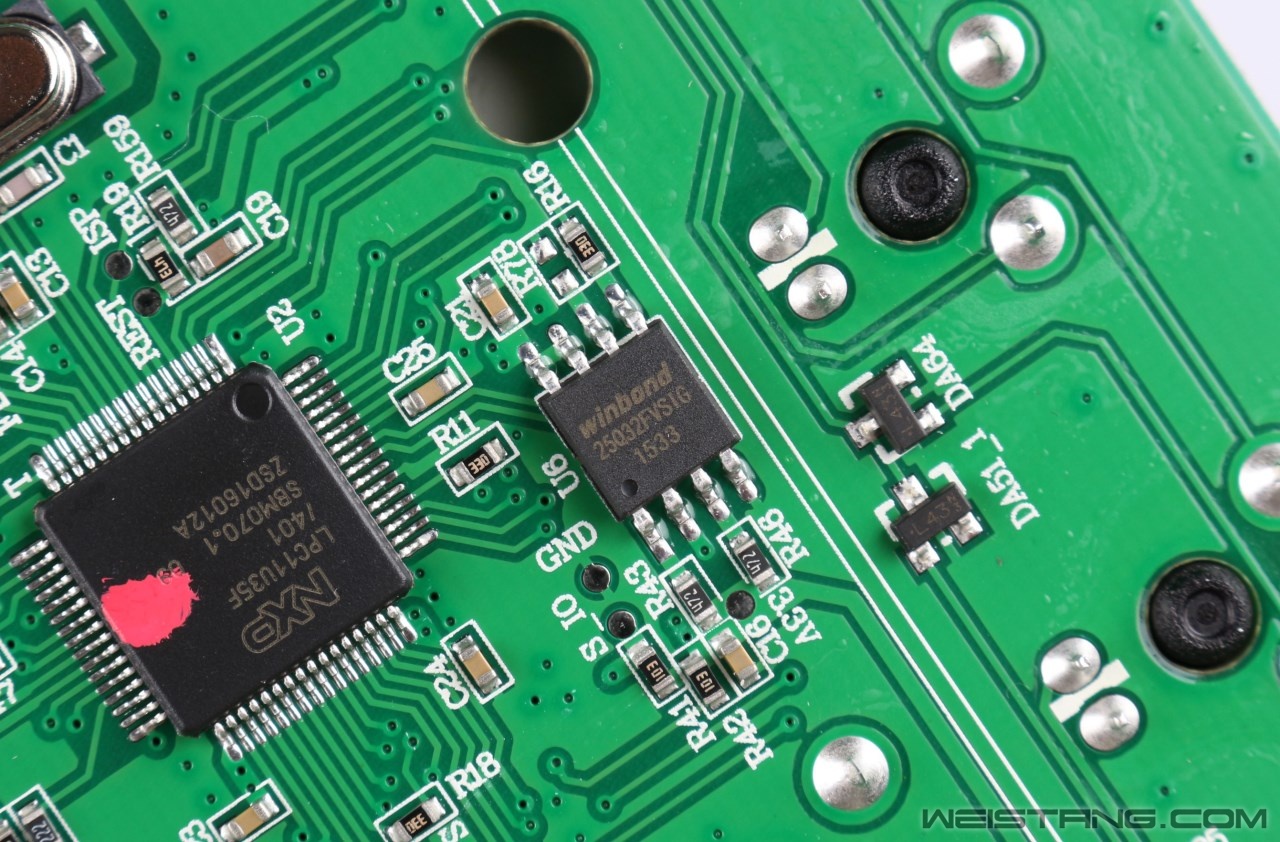

主控特写
恩智浦半导体的LPC11U35F主控芯片，第二代Cortex-M3内核，高达70MHz的运行速度，具有32KB Flash程序存储器，芯片的性能算是非常不错。
winbond固件芯片内置4M存储空间
灯控芯片特写

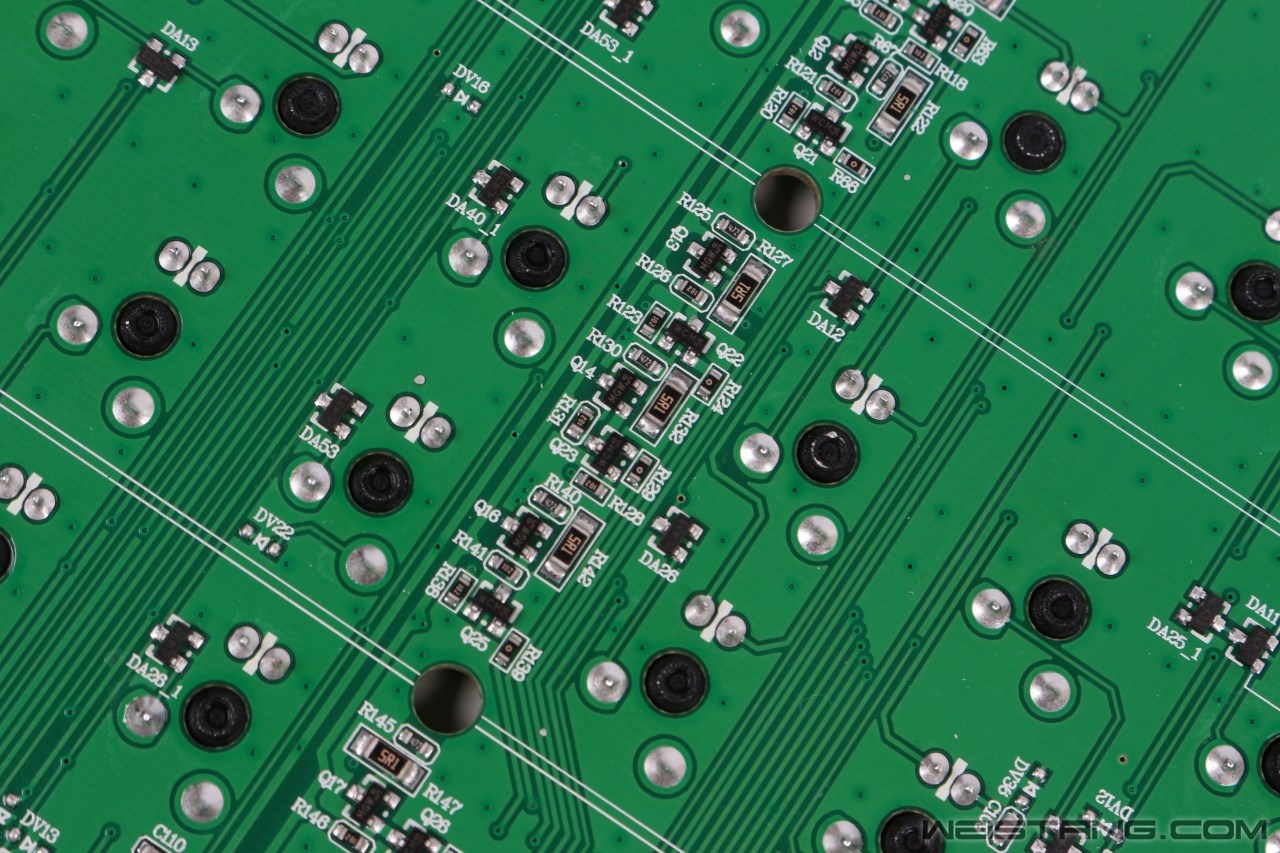

贴片元件特写
ISPSW开关特写
第一次在键盘内部看到这种开关，ISP开关应该是让键盘进入工厂模式或者重新初始化固件用的，键盘壳底部并没有触发开关的孔洞所以这开关只能是留给维修工程师用的。

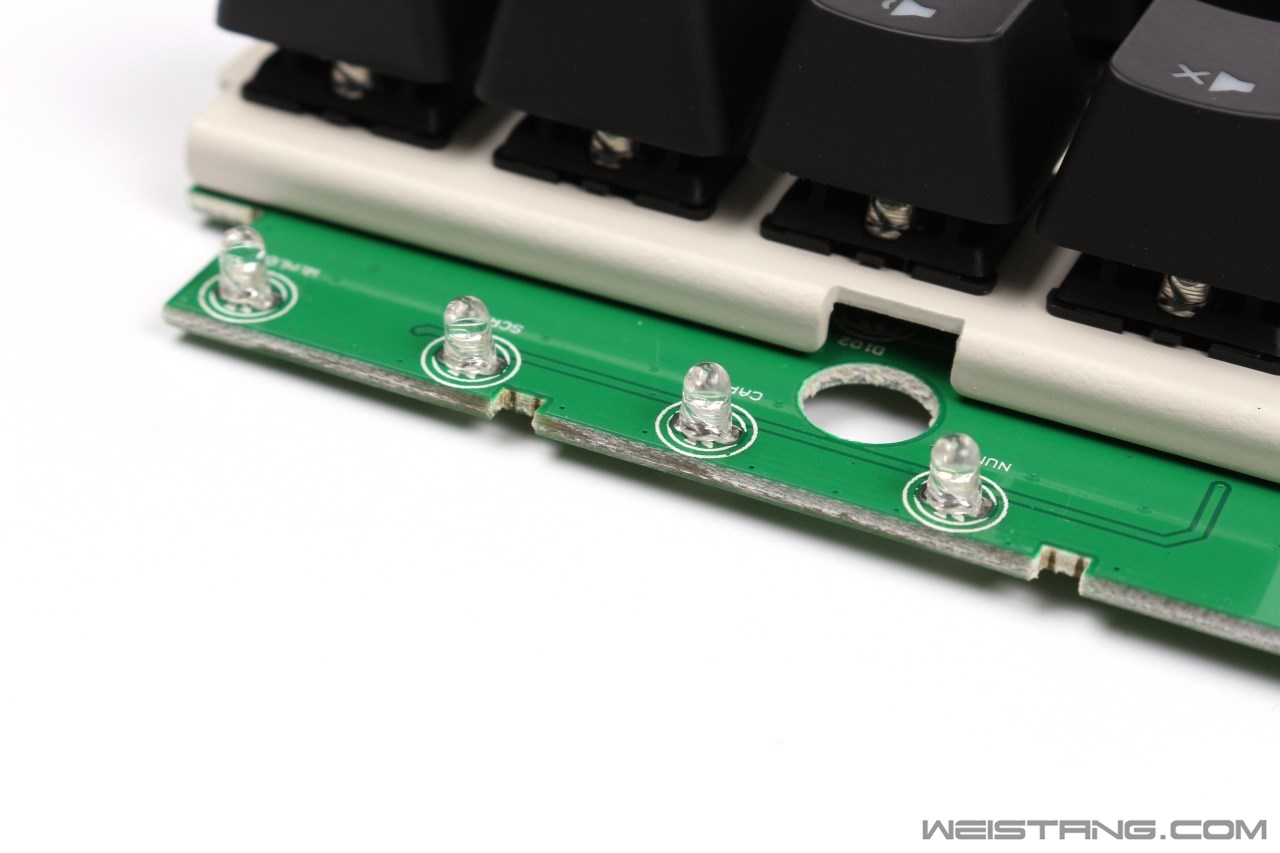

Led指示灯特写
钢板及PCB侧面特写
主板细节处理的不错，机械轴引脚和Led灯引脚都没有看到人为补焊的痕迹，贴片元件十分的工整，主板在最后做了洗板处理所以看上去十分的干净，因为是单色灯光所以只看到一个灯控芯片的存在，至于那个ISP开关的存在确实让人有点小意外，从没有见过其他厂商有这种类似的设计。
拆轴
下面正片来了，cherry mx speed银轴是属于红轴的一个分支，也可以说是跟红轴并行是两种思路，但相同的45g触发力和无段落感也让这两种轴有着很大的关联，并且都是相对适合游戏的轴体，而且银轴更短的键程和更短的触发行程在游戏应用的按键速度理论要比红轴提升不少！

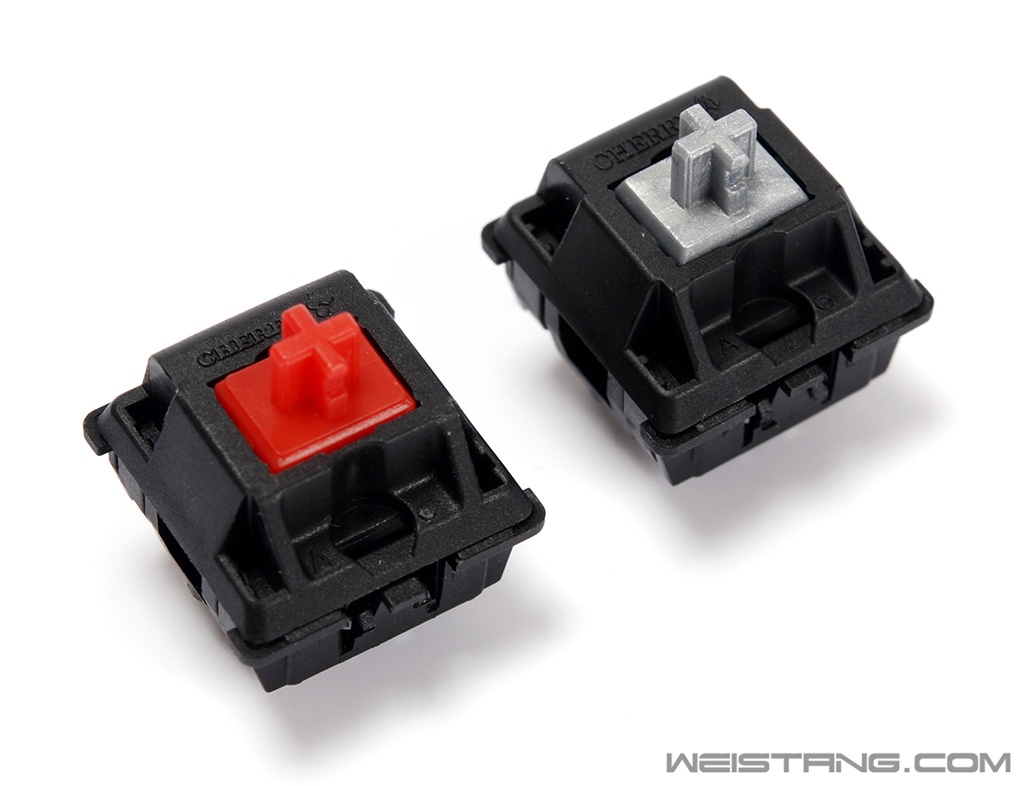

cherry mx 红轴 对比 cherry mx speed 银轴
左：mx红轴按键行程曲线 右：mx speed银轴按键行程曲线

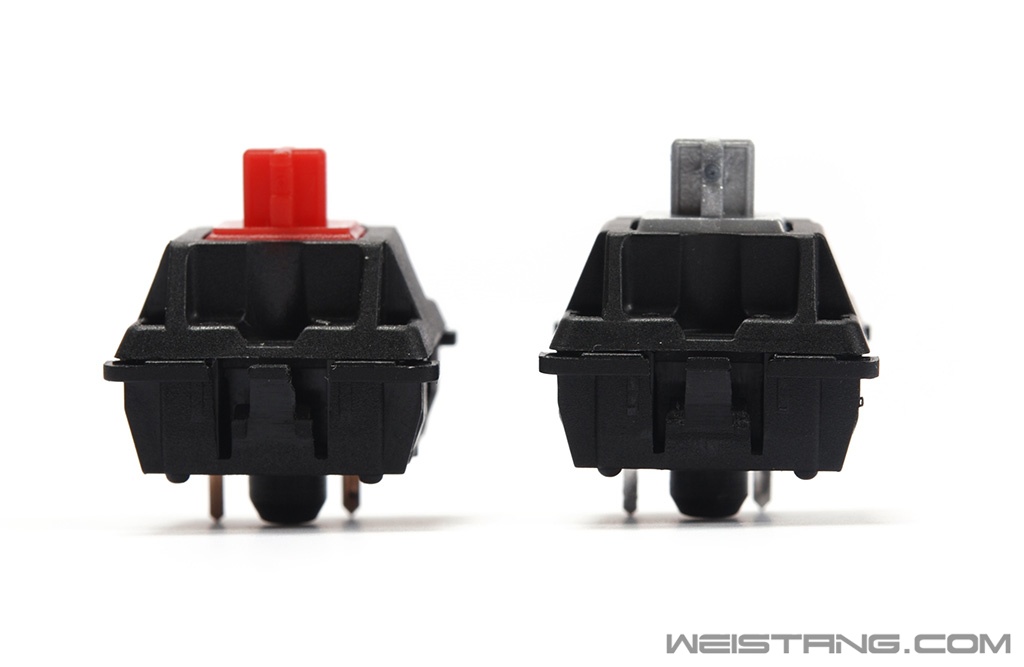

mx红轴、mx speed银轴
mx红轴、mx speed银轴
在外观上两种轴体外观结构完全相同，除了轴心颜色。
mx红轴、mx speed银轴
左：mx红轴 右：mx speed银轴

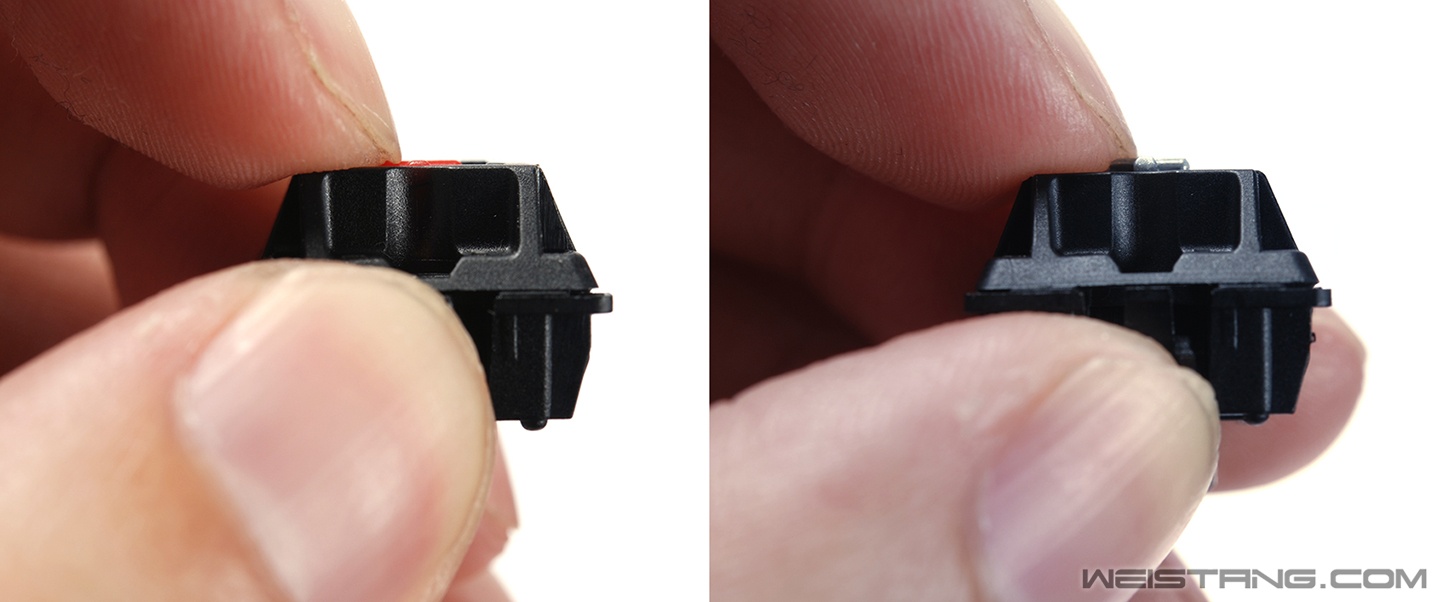

差别来了，明显看到轴心触底的时候银轴在上盖外面还露出一截
于是我把银轴轴心换到了红轴轴体内 还是这样
引起银轴键程和红轴差别的在于轴心的差异！好了，我们往下看。
mx speed 银轴 拆解
轴盖对比 完全想相同几乎

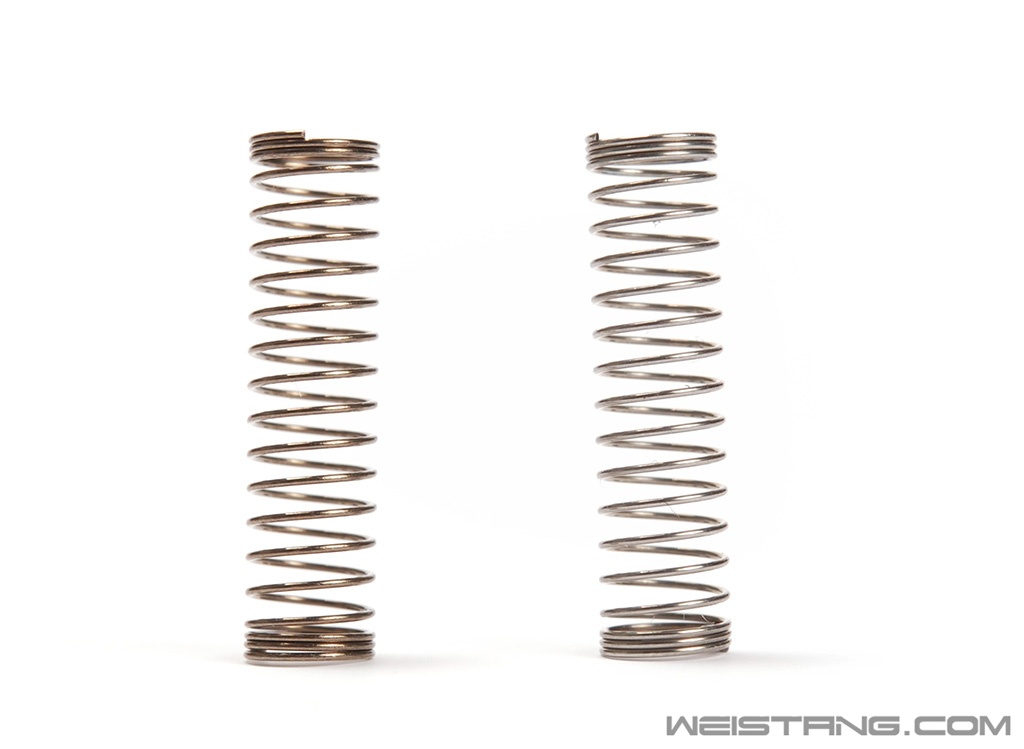

左：mx speed 银轴弹簧 右：mx 红轴弹簧

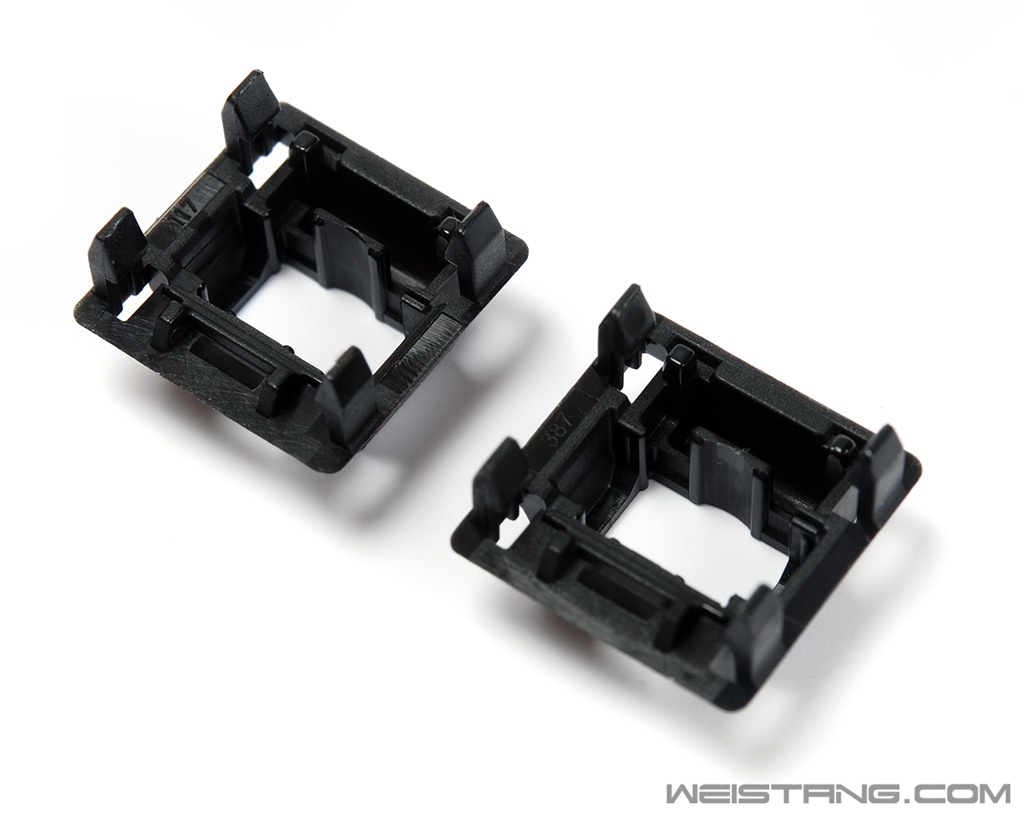

左：mx红轴底座 右：mx speed银轴底座
弹簧和底座基本没区别，上盖也是一样。
轴心对比

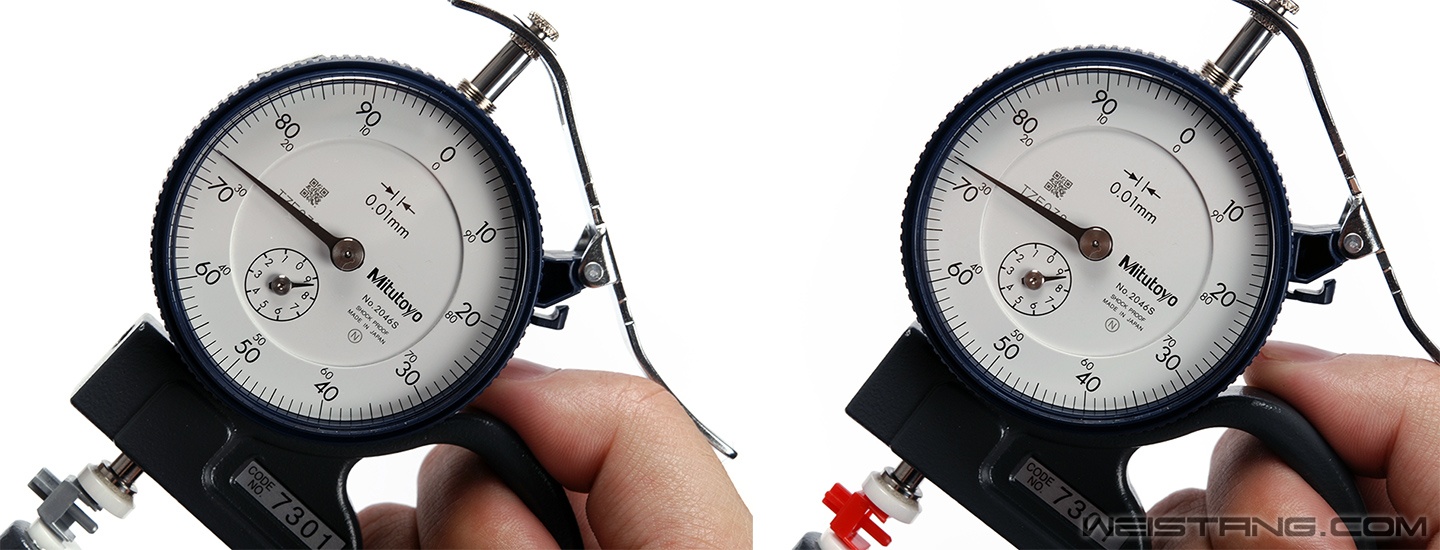

轴心从十字柱顶端到中柱底部高度完全相同
重点差异来了 注意银轴触点的位置以及侧边位置
首先大家看一下银轴和红轴的触点位置，明显红轴是有向外突出的，而银轴则没有了突出的设计，取消了这个突出设计让银轴触点顶着轴体内的两个弹片的 距离更近了，弹片距离更近就意味着让这两个弹片接触上所需轴心的下压行程就更短，这就是为什么银轴触发行程比红轴短的原因了。另外是银轴侧边比红轴多出来一节，就是这一节让speed银轴轴心“提前”触底，这就是为什么银轴整体按键行程比红轴短的原因。
这是摘掉弹簧后的对比 明显银轴更提前触底
其余参数基本一致
其余参数基本一致

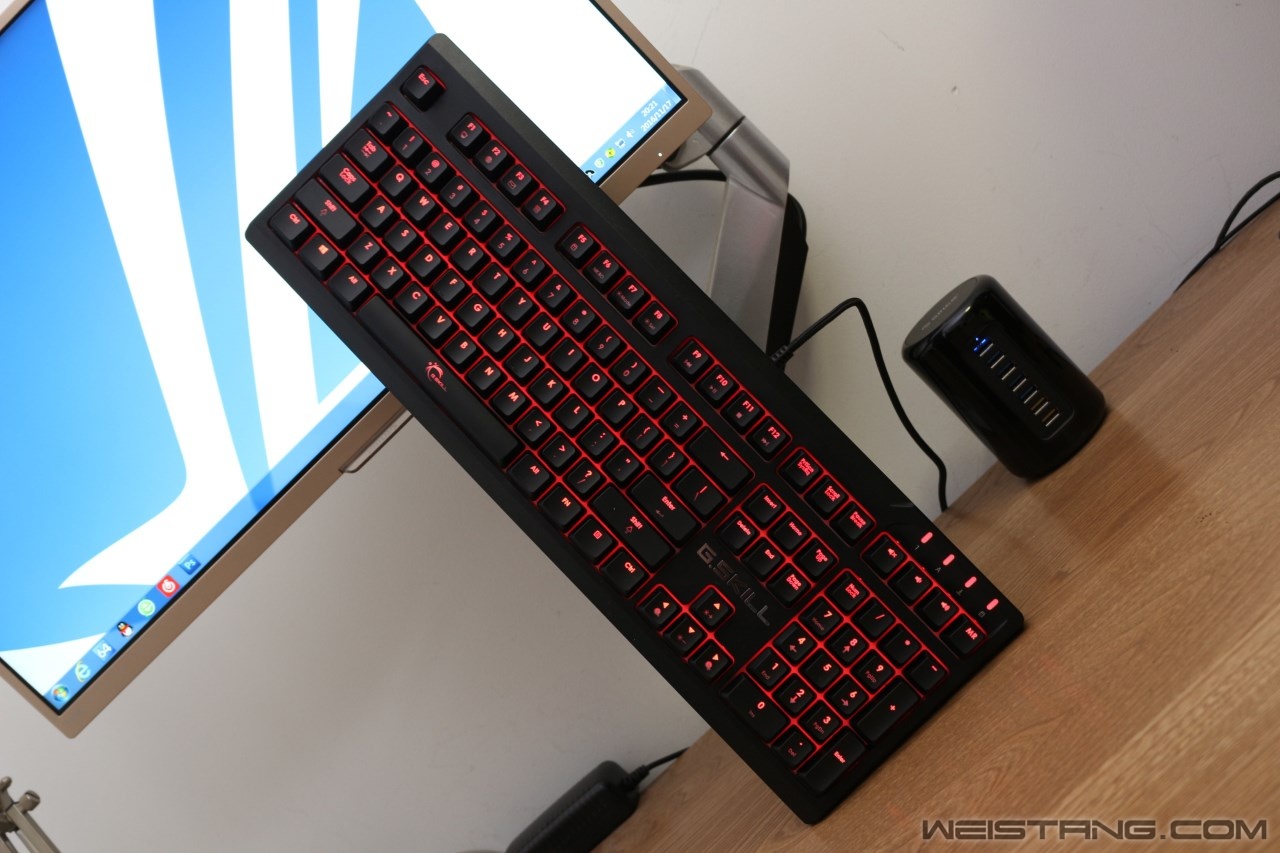

整体特写
键盘左侧及灯光特写

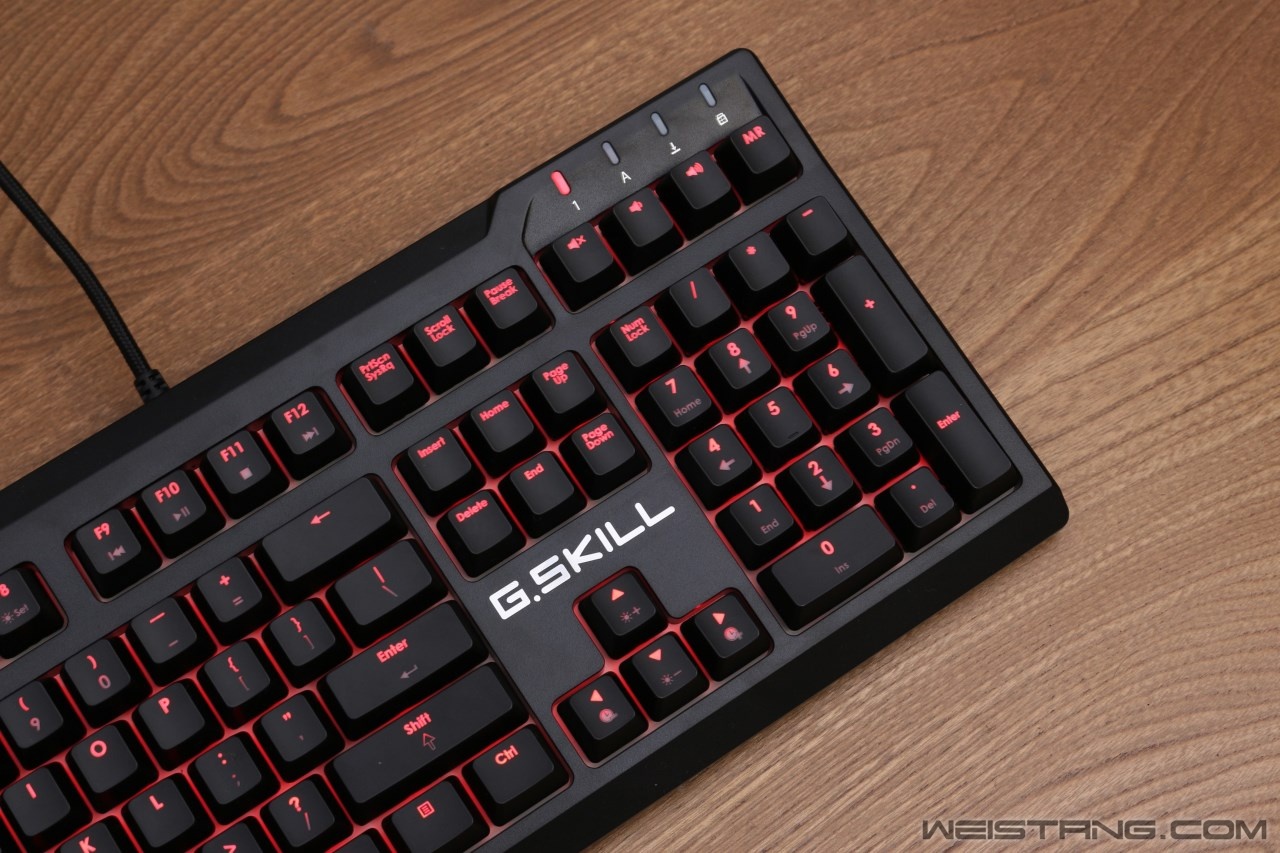

键盘右侧及灯光特写
整把键盘为红色灯光，说是红色在视觉有偏一点橙色的感觉，灯光有5档亮度可以调节，Led灯珠和键帽的透光比较给力所以使用中只开到3档就完全够用了。

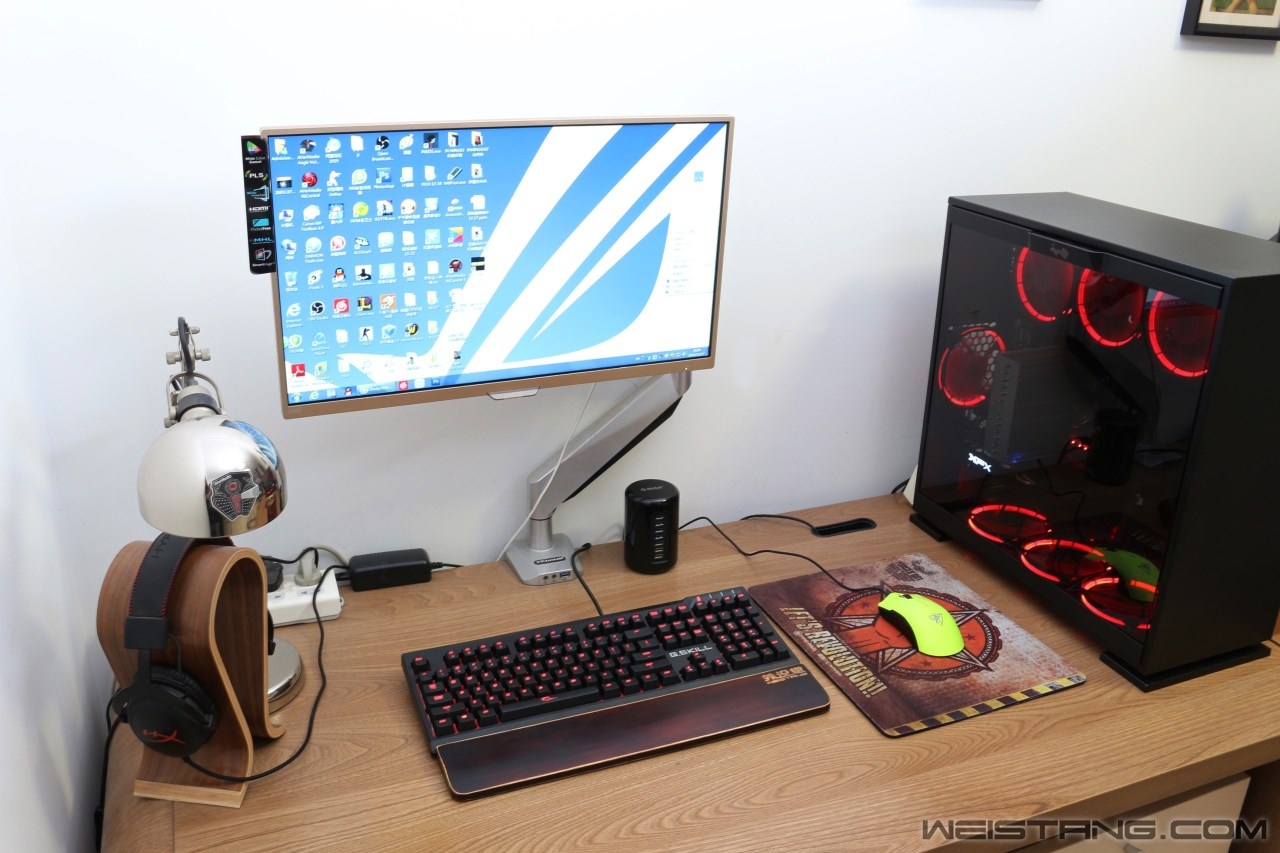

RIPJAWS KM570和IN WIN303更配
键盘特写
整体特写
指示灯特写
从拆解中可以看出指示灯的Led灯珠和按键上的Led灯珠为同一款，所以指示灯的亮度和按键上灯光的亮度会比较协调。
侧面特写
芝奇RIPJAWS KM570游戏机械键盘在灯光上有多种展示模式，包括：波浪模式，呼吸灯模式，随机爬行模式（像虫子的爬行），随机按键闪烁模式，声波模式，单按键点亮模式，横向镭射光模式，全键常亮模式，固定键常亮模式。一共9种灯光展示模式，每种灯光展示都能独立调节其亮度和速度。在这里发现一个问题，当通过FN+方向键调节灯光速度时，灯光会有随机微微闪烁一下的问题，这个不问不仔细看不容易被发现，虽然不影响使用但是这也算是灯控部分的一个微小瑕疵。
固定键常亮模式
从左向右波浪模式

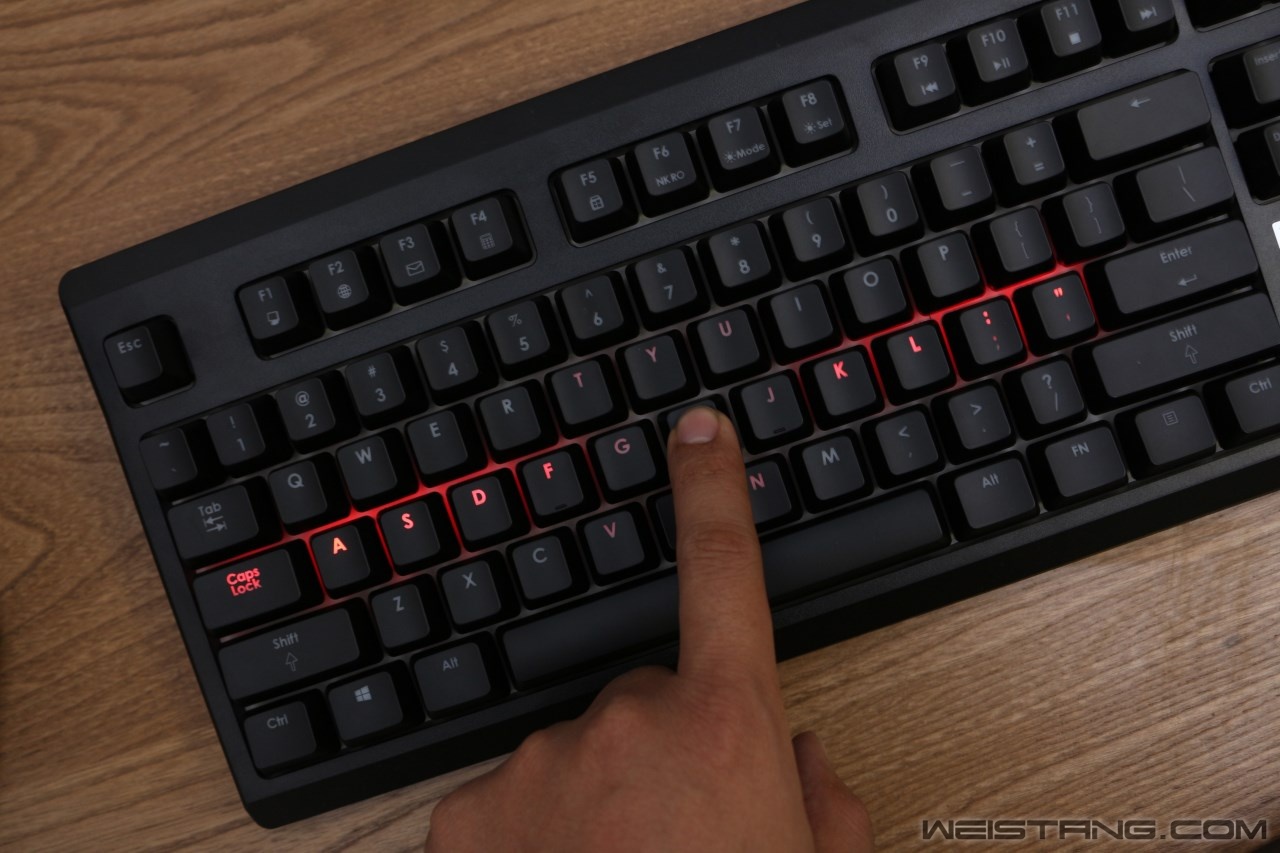

按键单点亮模式
横向镭射光模式
整体效果不错
总结
芝奇RIPJAWS KM570游戏机械键盘整体的做工不错，造型更加的中规中矩但是在设计上也有别公模键盘的特点，键盘为无驱动设计但是可以进行硬件宏编辑和单按键编程功能，虽然是单色灯光但是多种显示模式还是能让人眼前一亮。这把键盘在银轴的加持下有个更快的触发速度，更贴近游戏的竞技需要，高手之间的对决或许就是比谁能快那么一点点，正所谓天下武功无坚不摧唯快不破。RIPJAWS KM570银轴键盘应该会在11月份上市，相信对于罗技的ROMER-G轴和赛睿QS1轴产品会有一定的冲击。快速触发、原厂轴、快速触发、多灯光模式、全键无冲和宏编辑功能，这6种机械键盘特点几乎能满足大部分键盘发烧友和游戏爱好者的需求。在拆解当中发现上壳和下壳的材质偏软，在耐冲击方面令人担忧，灯光速度调节时会有轻微随机灯闪的小瑕疵，希望厂家能重视这些小问题，下次带给使用者更加优质的产品。
优点：
1、银轴的触发速度快，在电子竞技上更有优势。
2、PCB做工细致，无补焊及助焊剂痕迹。
3、宏编辑、灯光、多种快捷键满足不同使用者需求。
不足：
1、上下壳偏软，抗冲击效果不足。
2、灯光速度调节时有随机的灯光微微闪烁。 |
