包装
ROG Claymore在将近两年的沉淀后终于在内地正式开售，而产品从外观细节设计到固件都有明显的改动，而本次我们拿到的这两把Claymore键盘也都是最终零售版的方案，我想许多关注Claymore键盘的玩家也都在期待外设堂的评测。ROG Claymore键盘不单纯是ROG的首款支持RGB背光的机械键盘，重要的是Claymore在结构设计与ROG某些特色技术的配合上都可以说是突破性的设计，这就是左右可热插拔的数字键盘设计，与ROG板卡等设备可以实现AuraSync灯光效果同步，配合Fan Xpert和Keybot2软件可以实现CPU风扇实时调节与S5关机模式下的超频快捷键功能，所以本次Claymore的评测我们将分为两部分，本篇文章是第一部分，主要为大家介绍ROG Claymore键盘部分的设计与相关体验情况的表现。
ROG Claymore 机械键盘包装
包装
ROG Claymore采用Cherry MX RGB轴体，首批上市的四种轴体包括青红黑茶，包装正面有醒目的cherry mx rgb轴的认证标贴，同时还有醒目的ROG AURA灯光效果支持的标注。Claymore本次在内地上市的为标准版，也就是带额外的可拆卸数字键盘的，同时还有一款在内地以外地区上市的Core版本，只有一把87键的键盘。
特色设计说明
支持可调配左右位置的Claymore数字键盘，cherry mx rgb轴体支持理论1670万色数值调节，全键无冲同时支持按键编程，支持ROG Aura灯光在设备之间的同步，支持Fan Xpert和Keybot II功能的配合应用。所以如果没有ROG对应平台支持的话，恐怕Claymore带来的乐趣体验会打折扣的。
AuraSync技术支持
ROG Keybot II技术支持
参数表
首先ROG Claymore支持的AURA和AuraSync是两种协同的灯光应用技术，这在同类外设产品中是很少见的，另外在华硕官网上看有描述说是ROG AURA，其实AURA灯光效果技术并不是ROG产品独占的，比如B150 Pro Gaming Aura，Z170 Pro Gaming Aura版，另外就是ROG M8F，ROG M8E以及ROG R5E10th主板，Aura简单说是支持RGB灯带外接以及支持CPU温度和音频随动等灯光特效的技术，接下来的AuraSync则是在支持Aura基础上更进一步支持更多的灯光效果并且支持多设备之间的Aura灯光应用同步，但是目前支持AuraSync的主板是很少的，只有ROG Rampage V Edition 10、ROG Strix X99 Gaming、X99-Deluxe II、X99-A II、X99-E和Z170 Pro Gaming/Aura这6款板子，未来可以通过BIOS或者固件更新来实现对AuraSync的支持，而未来即将上市的ROG Maximus IX系列主板将会全数支持AuraSync。
Claymore支持键线分离，但注意是只有87键的主体键盘是支持键线分离的，数字键盘模块是不支持的，键盘重量仅为943g，这还是包括附带的数字模块键盘，这样的重量比圣手2 87还要轻，键盘支持全键无冲和全键可编程，标准的104US配列，目前天猫已经开启预订，价格为1799元，此价格在同类cherry mx rgb方案的机械键盘中算是高价了，S、L、R三品牌的旗舰键盘价格统统排在Claymore后面，后来我看了一下ROG GK2000现在的价格，所以Claymore这样定价也是为了保护队友！
整体

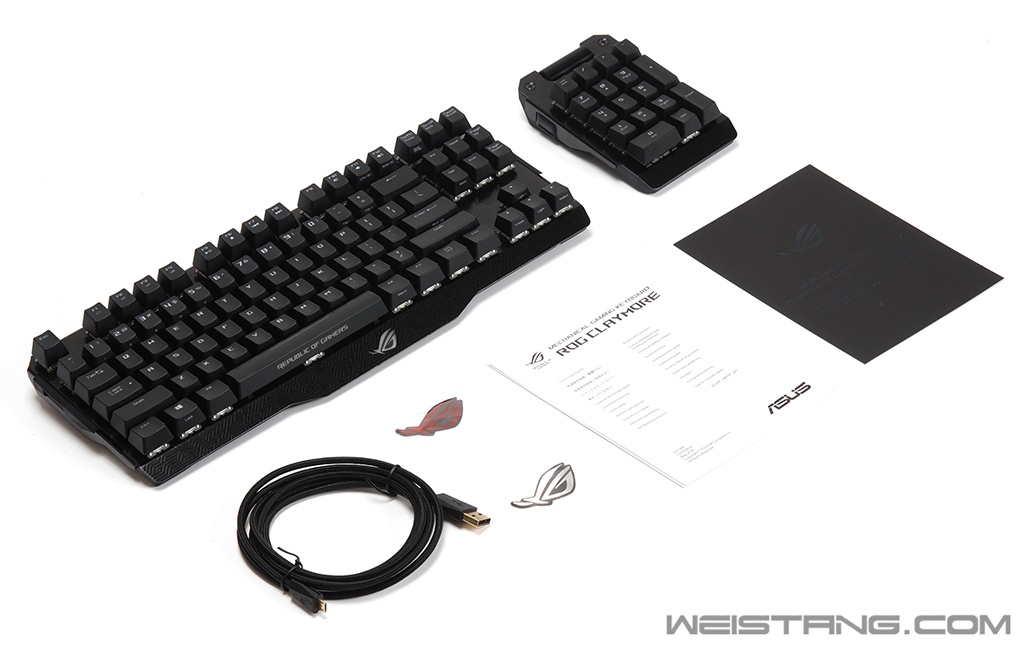

附件一览
如果今天还有一个高端外设品牌的键盘产品附件能称为丰富的话，我想这就是Claymore了，说明书，质保卡，两个铝拉丝的ROG logo标贴，一条约为1.8米长的micro usb数据线。

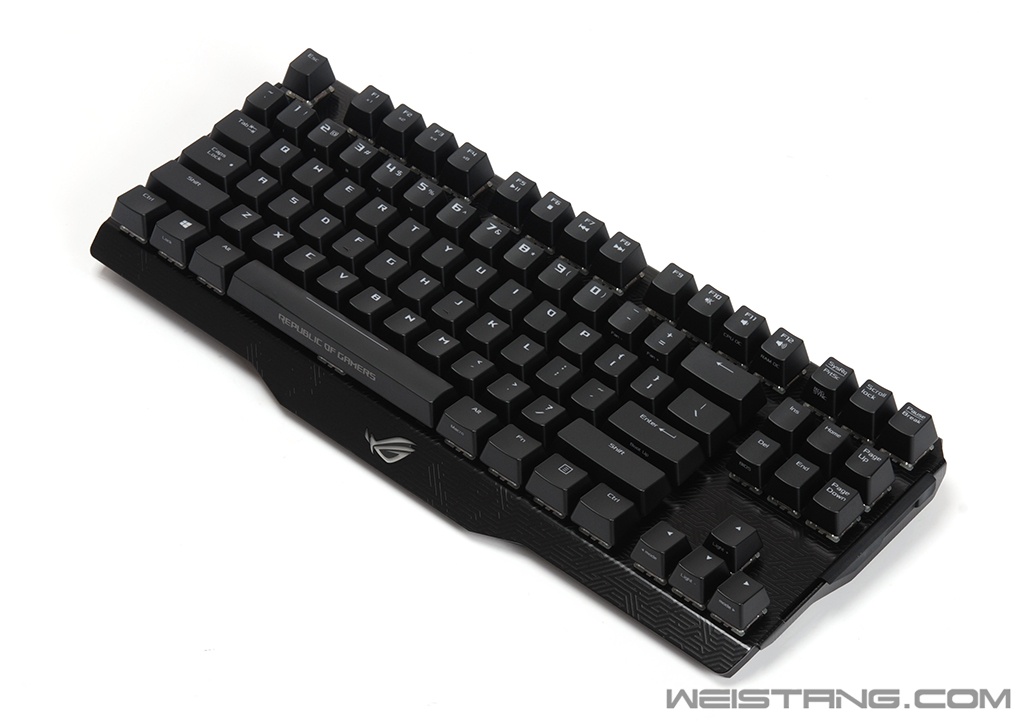

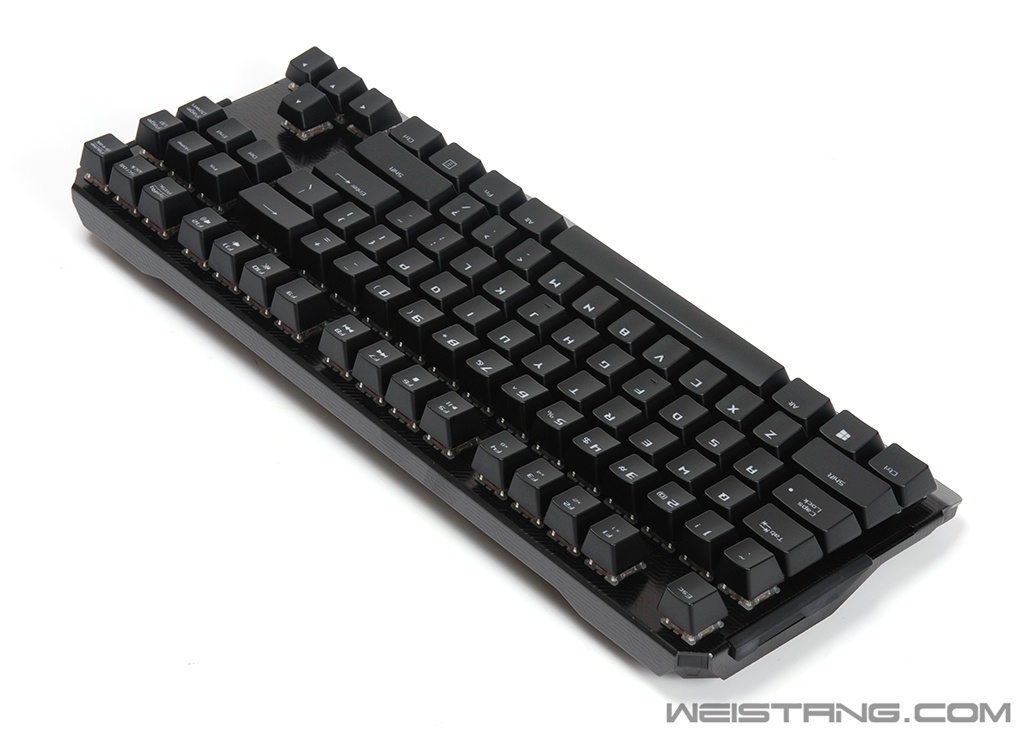

80%部分的Claymore

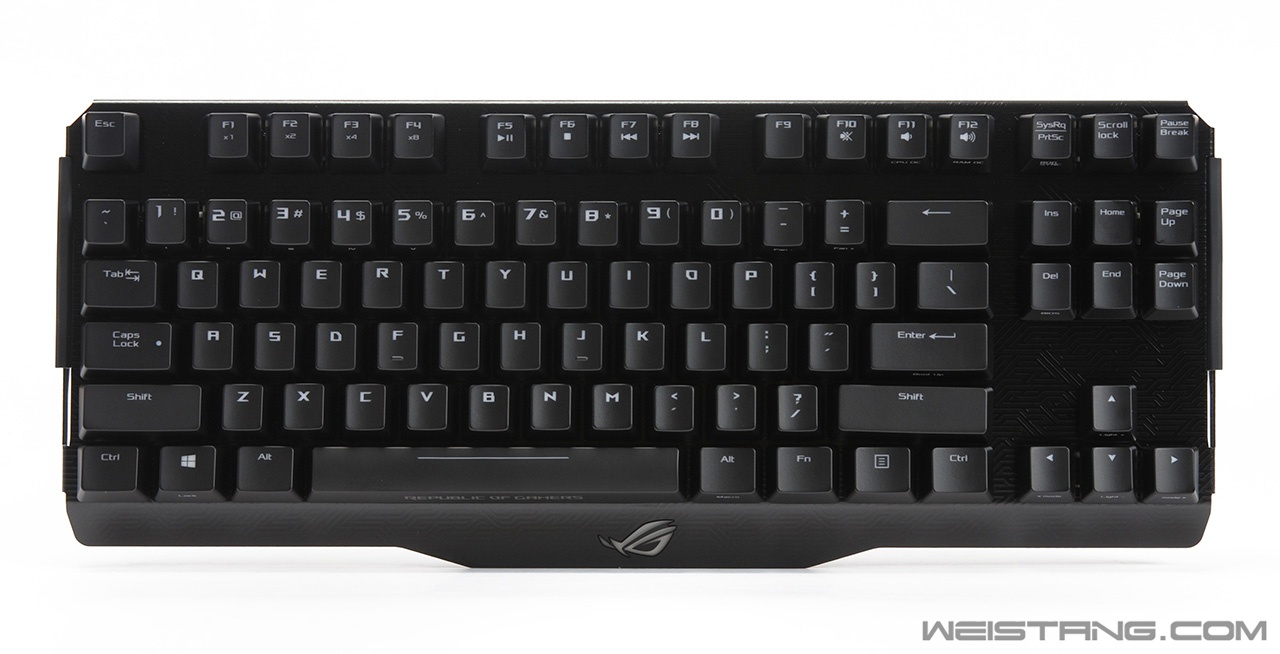

整体
现在的外设产品除了拼品牌，拼价格，拼设计，再有就是拼工厂，而一个品牌与工厂之间的关系与把控力度直接影响到产品的具体细节与体验。ROG Claymore键盘可以说是到目前为止华硕品牌下做工细节与品控最严格一款的键盘了，包括数字模块键盘在内，整体Claymore采用了类似海盗船K70的裸轴设计，不过边缘额外的金属折边设计，外壳是全铝合金材质，表面还有标志性的ROG图腾的冲压纹理，表面还有一层附着力很优秀的亮黑色金属漆。精致中透露着彪悍，这就是Claymore诠释的“精悍”！
整体
整体

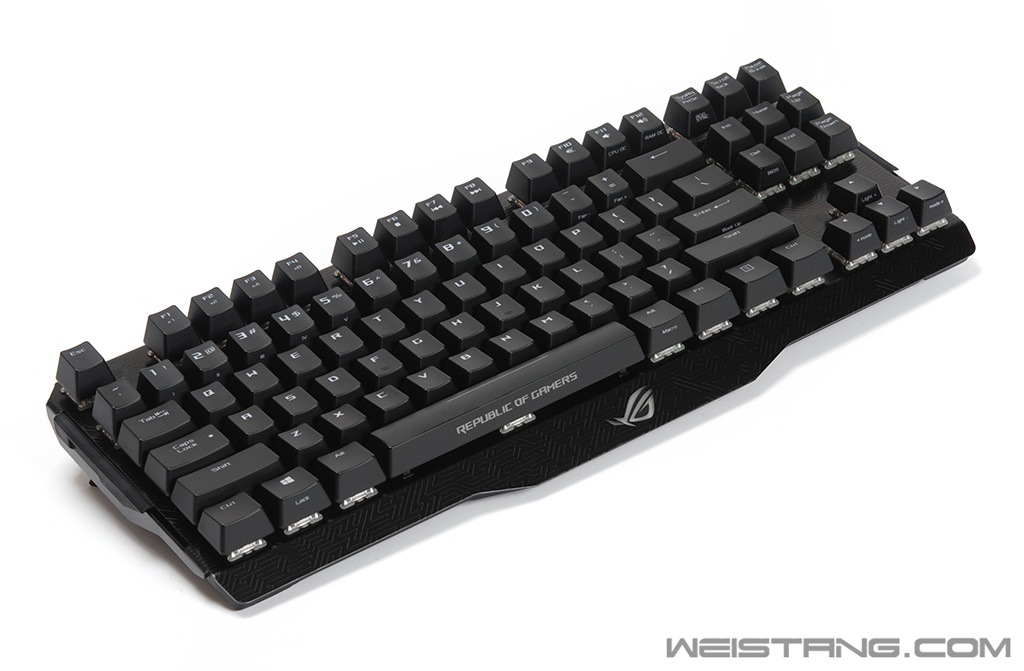

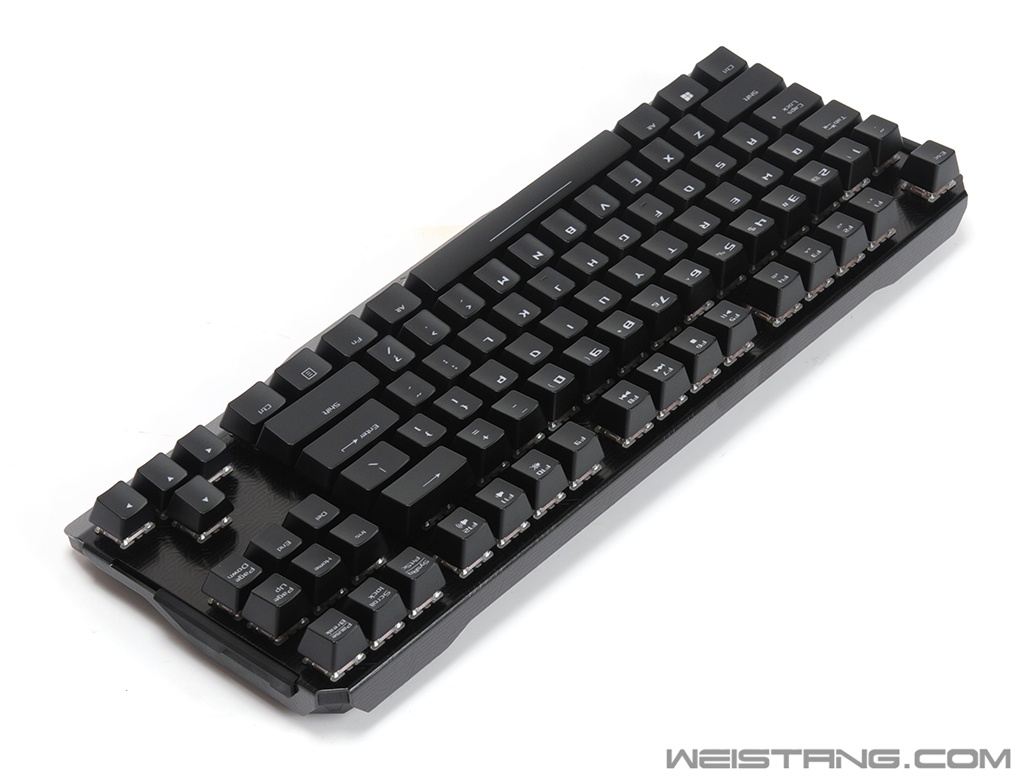

80%Claymore键盘部分重量约为780g左右，上壳是金属，底壳是塑料，裸轴设计，两边缘都有对应插接数字键盘模块的金手指，正如今年6月初的台北电脑中上直播中有玩家关注的一样，为了保护金手指华硕有给Claymore键盘的金手指部分和对应弹片部分都有橡胶保护套，对于环境比较潮湿的用户来说最好不要把这些橡胶保护套弄丢。
整体

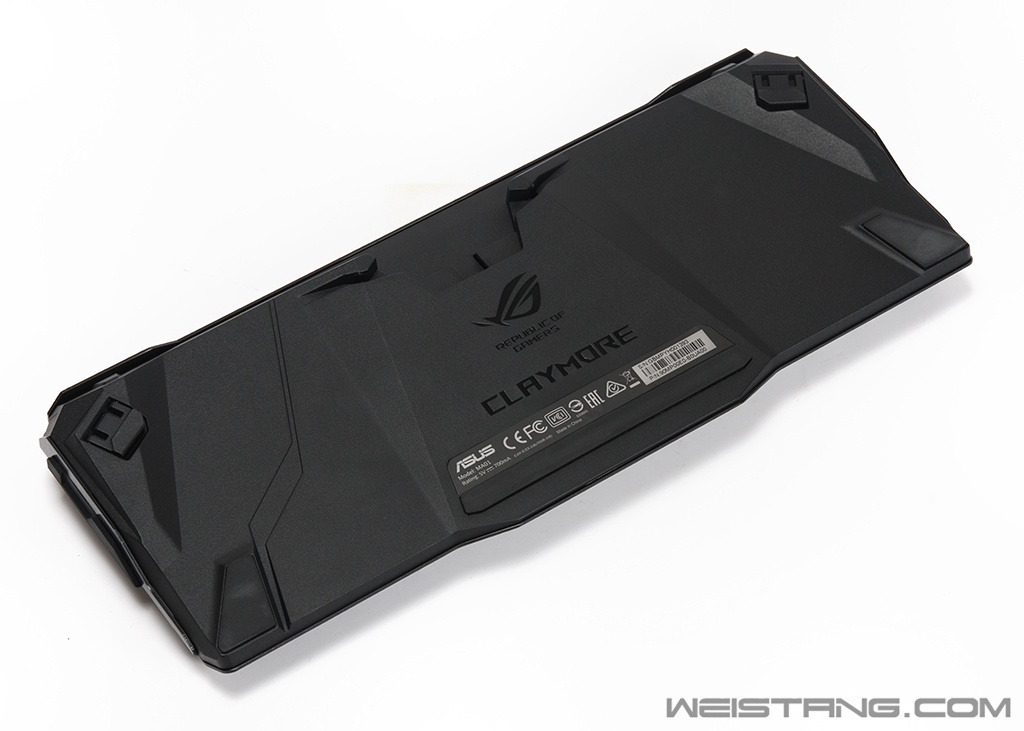

底盘
ROG Claymore整体在空间尺寸优化采用的是多棱角化设计，特别是底壳部分，能看到Claymore支持三向理线，并且在两侧理线部分的设计有特殊优化以供用户更弹性地使用。ROG Claymore这种多棱角的设计其实在华硕自家的其他高端产品设计上面也都能看到，比如说AC88U路由器，GT51游戏电脑，ROG主板的散热器，这样的风格也是ROG元素的很好延续。

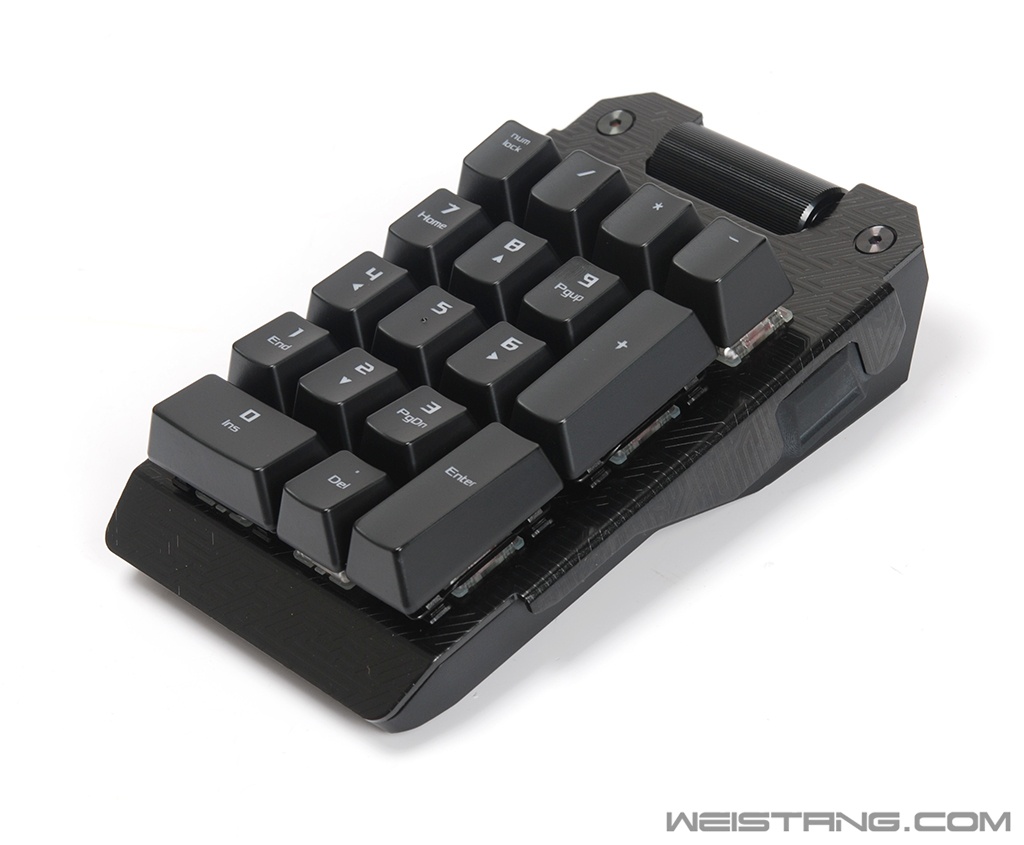

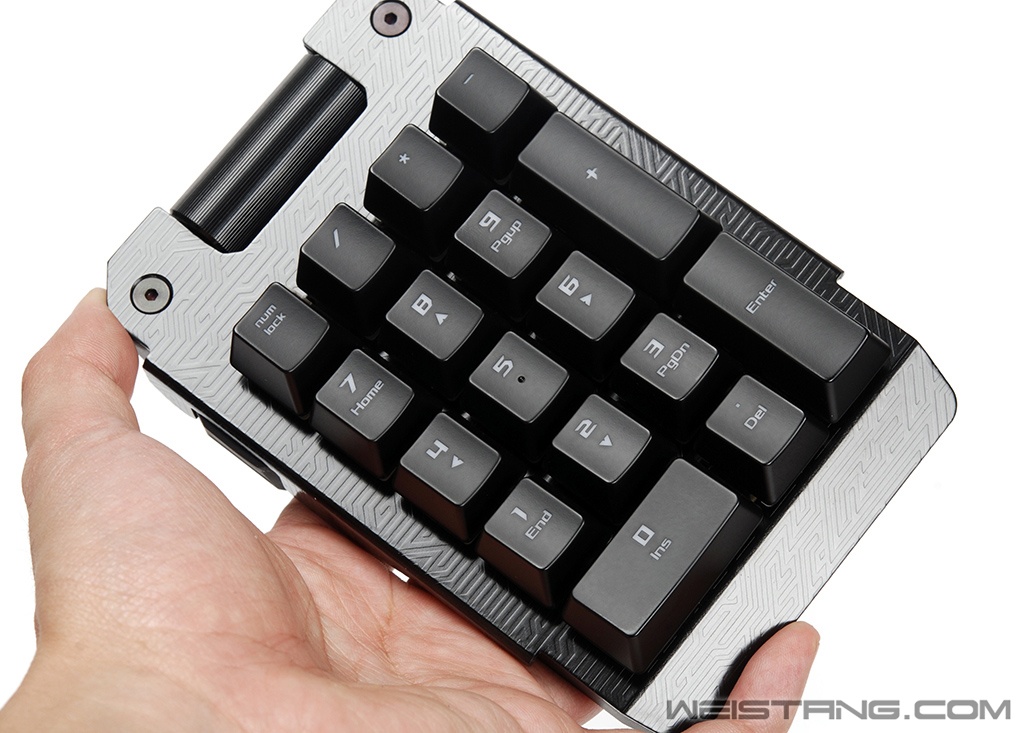

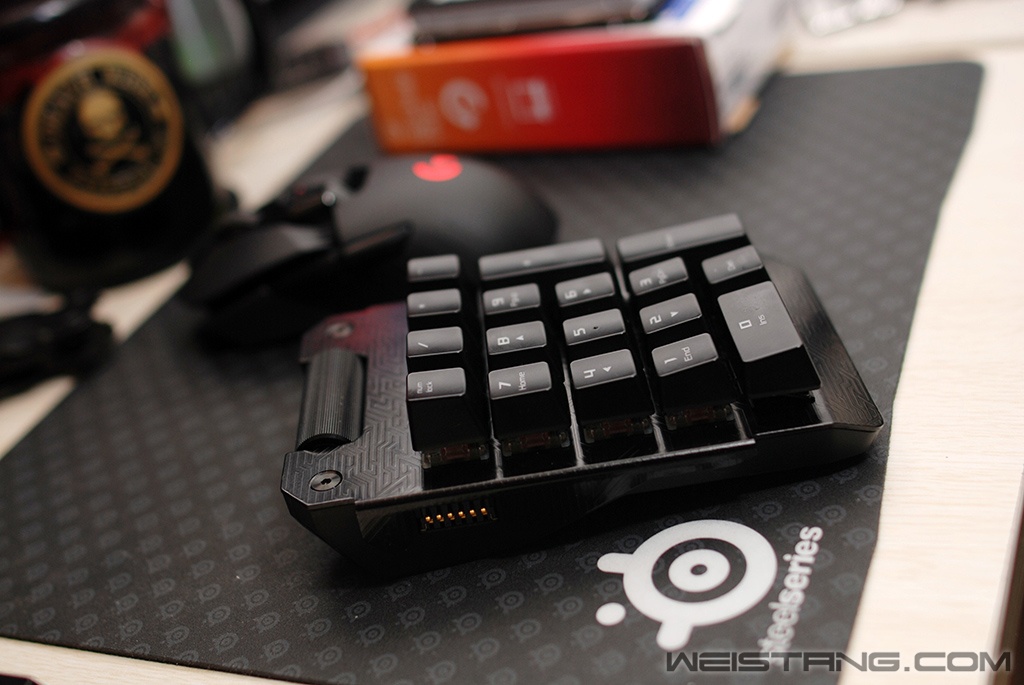

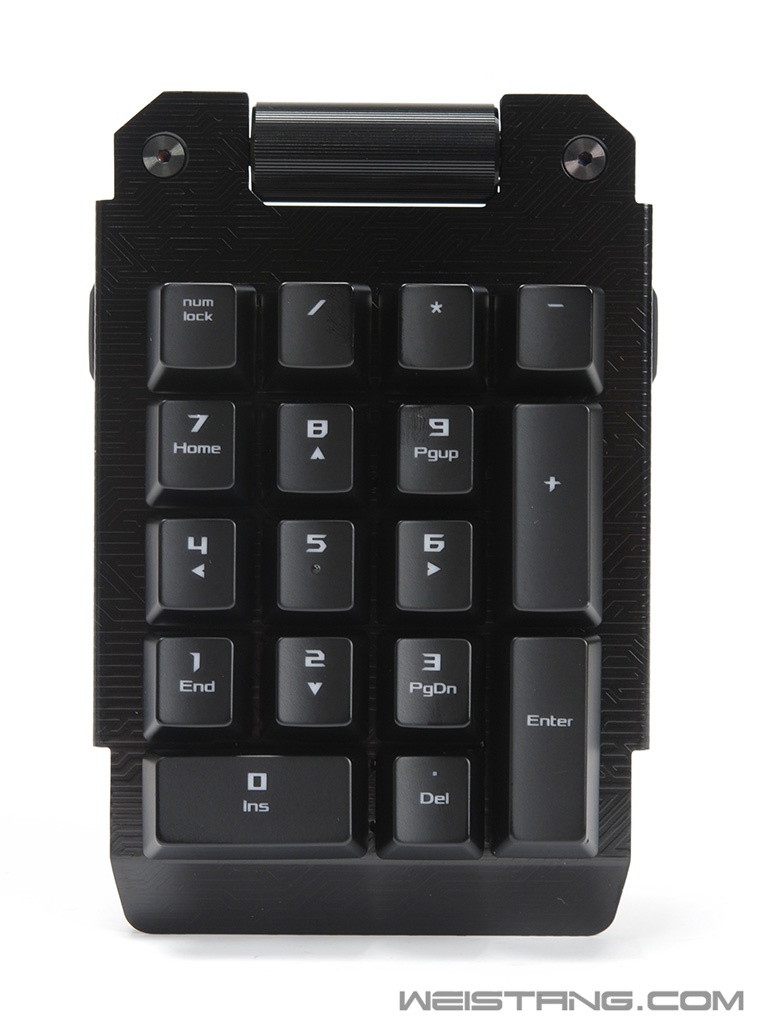

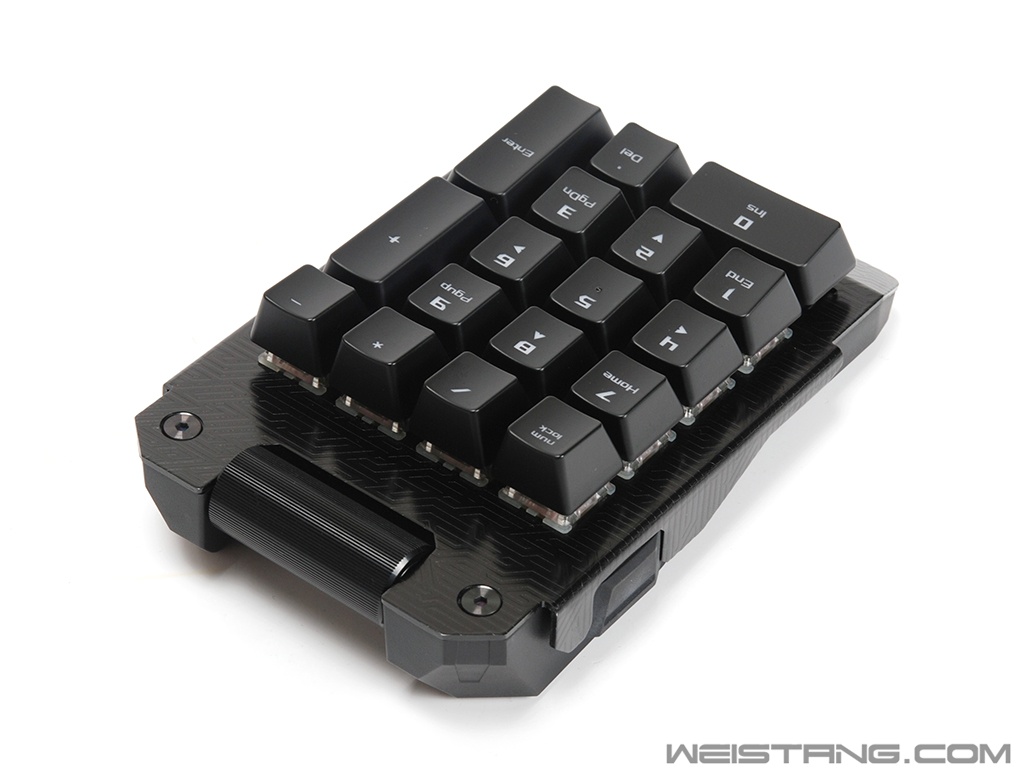

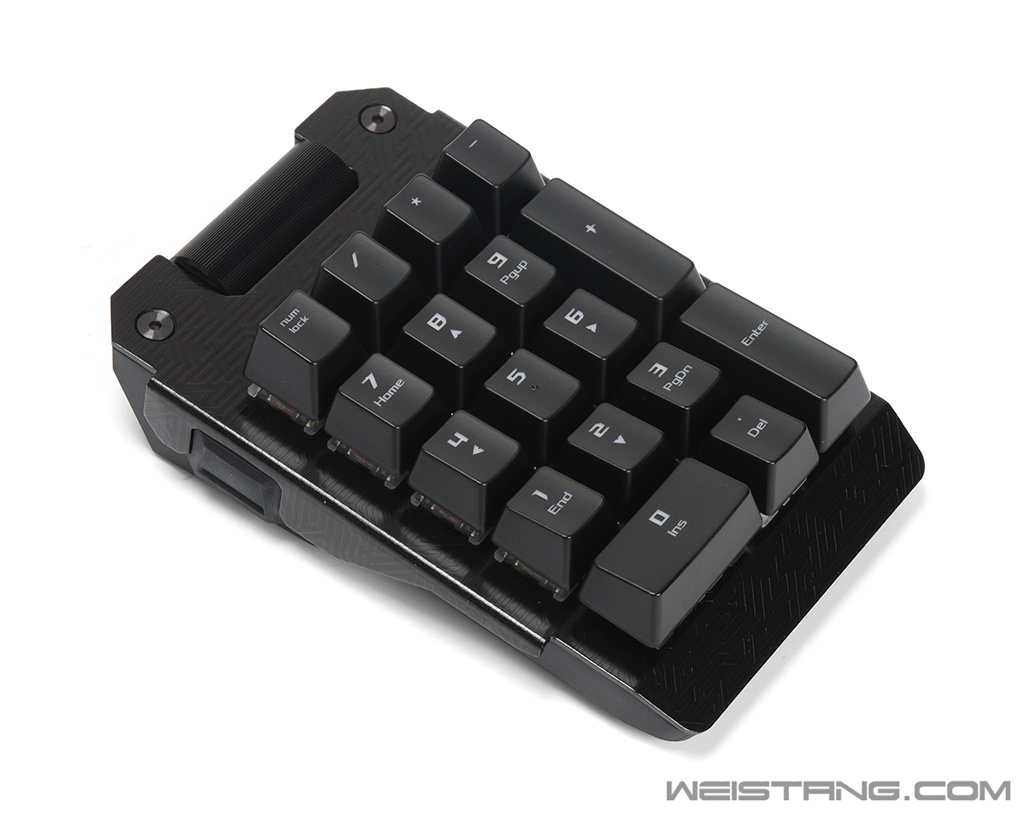

Claymore数字键盘部分
整体
整体

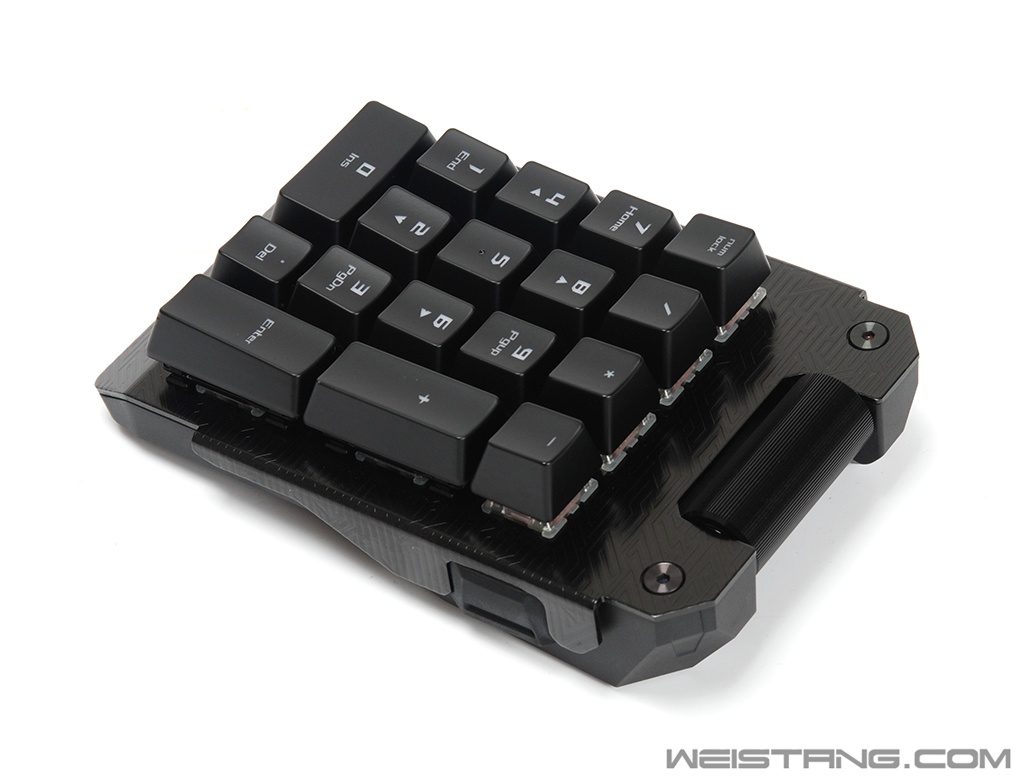

包括铝合金外壳和键帽以及轴体等细节设计方面，Claymore数字模块键盘与87键主体部分保持了一致，另外Claymore键盘设计与生产成本很多都在为了配合这个数字键盘模块部分，这个模块化的数字键盘并没有单独的usb接口，所以只能配合Claymore的87键主体部分来使用，支持左右热插拔安装，这是Claymore键盘的最大特色！
整体
整体
底盘
数字键盘部分的底盘也与87键主体部分保持了一致的风格，这种组合式的模块化数字键盘设计对模具精度有较高的考验，包括组合后的稳定性以及支脚开启后的高度一致性上面，实际上Claymore做到了，无论是左边还是右边，数字模块键盘组合后都有很好的高度一致性，我手里的两把都是如此，8种数字键盘安装组合下表现都非常好。

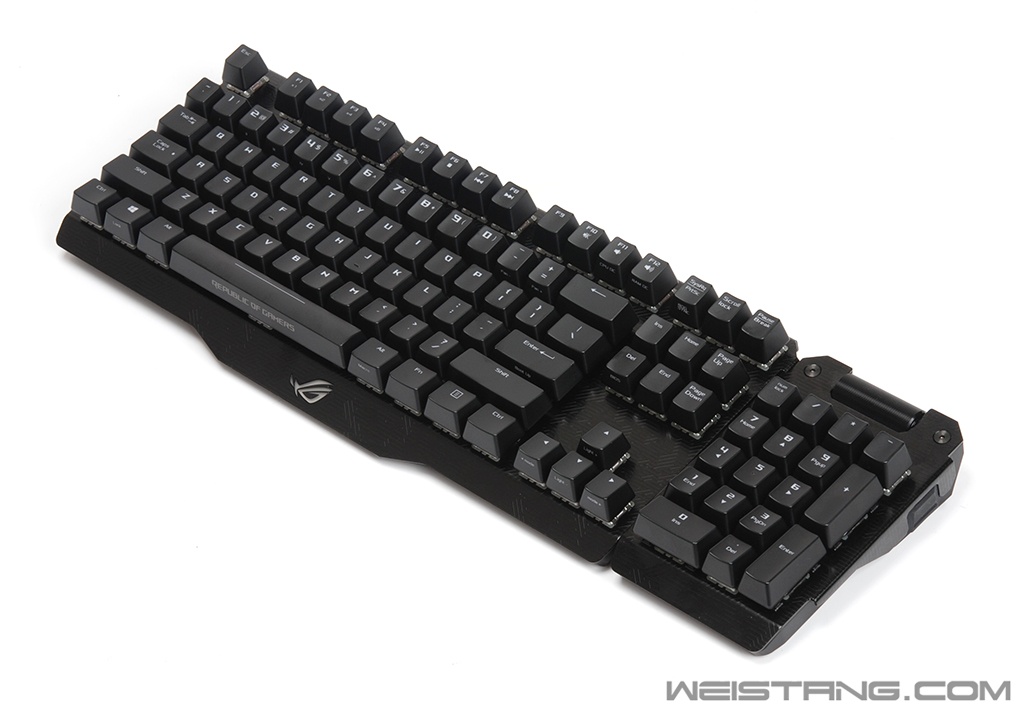

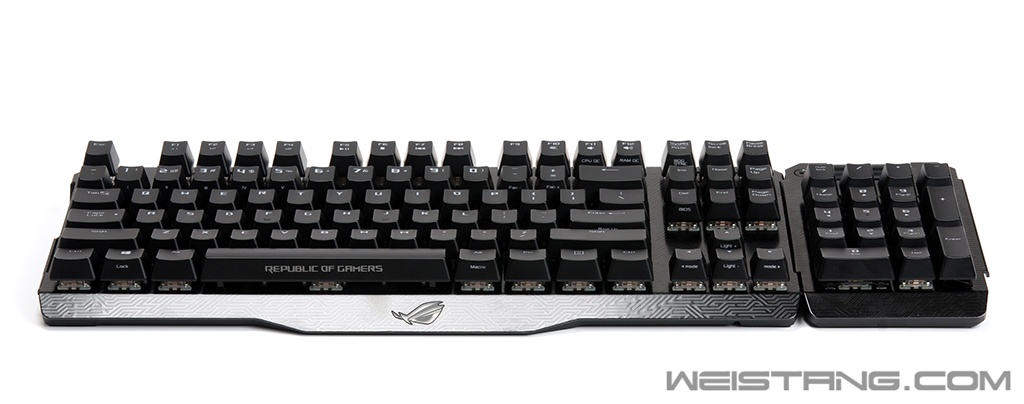

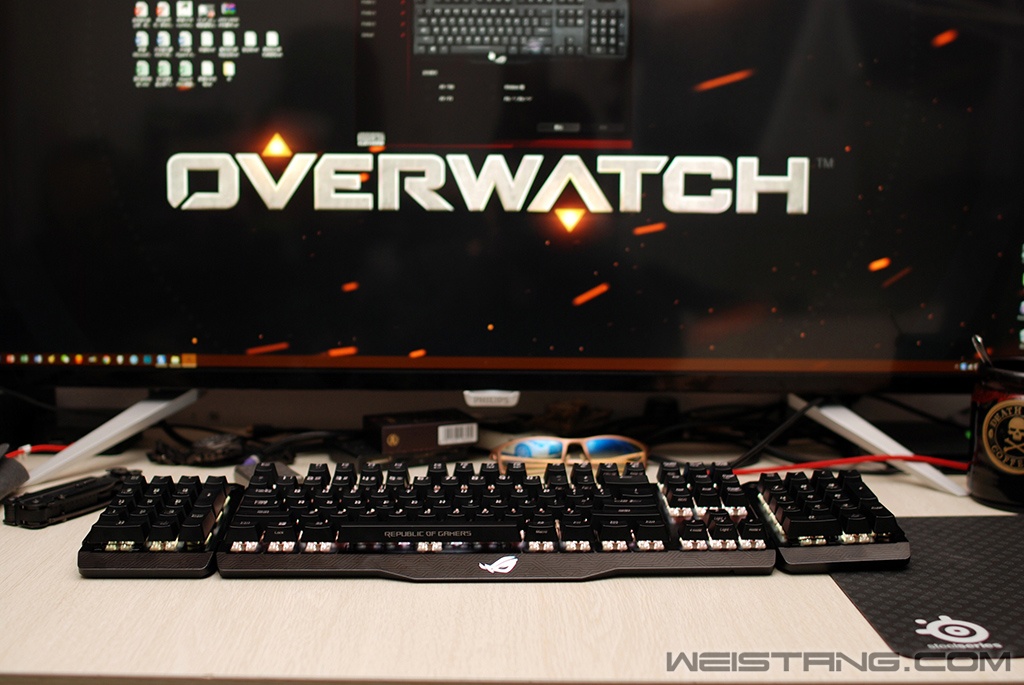

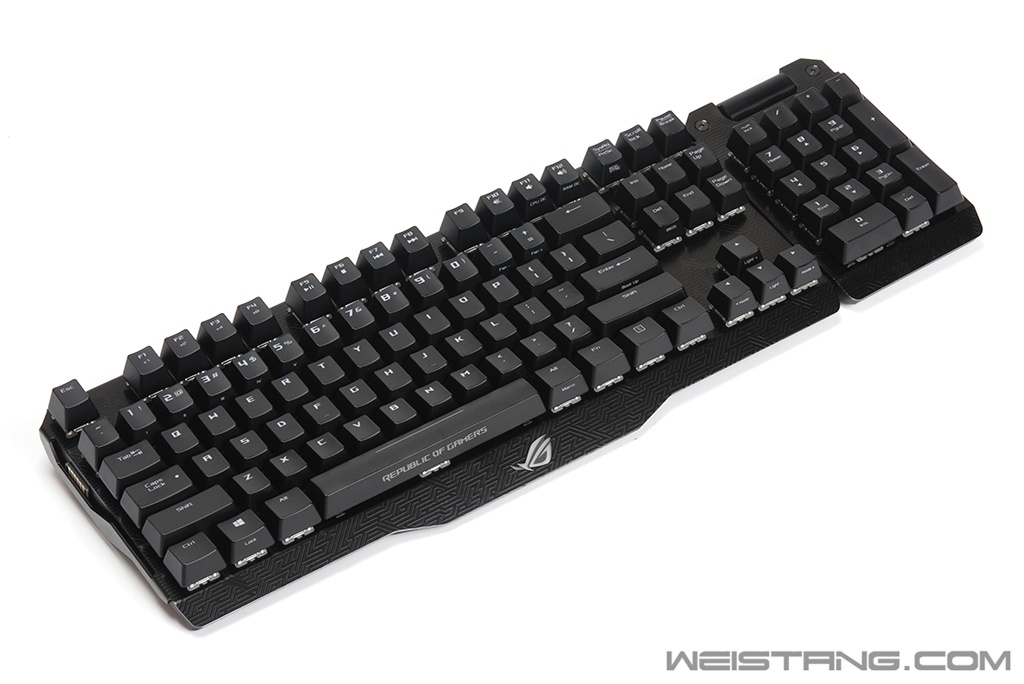

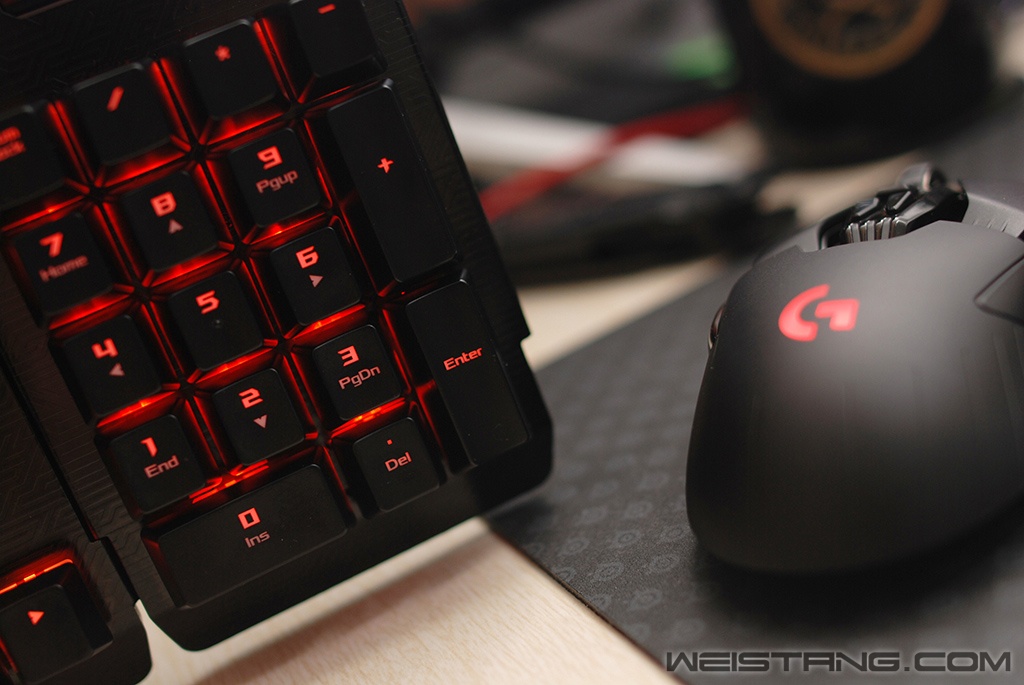

数字键盘右侧组合
整体
整体
组合后风格没有违和感，安装过程也很简单，对应主键盘边缘缝隙部分卡入即可，最终数字键盘外壳部分与87键盘外壳部分处于同一平面说明安装准确，有一种可能就是数字键盘在右侧的时候如果垫到较厚的鼠标垫上的时候可能会引起接触不良，这也是Claymore键盘这样模块化键盘组合中需要特别留意的。
整体
两部分的支脚全打开后高度一致性非常好 做到这一点也是需要多次开模改良的

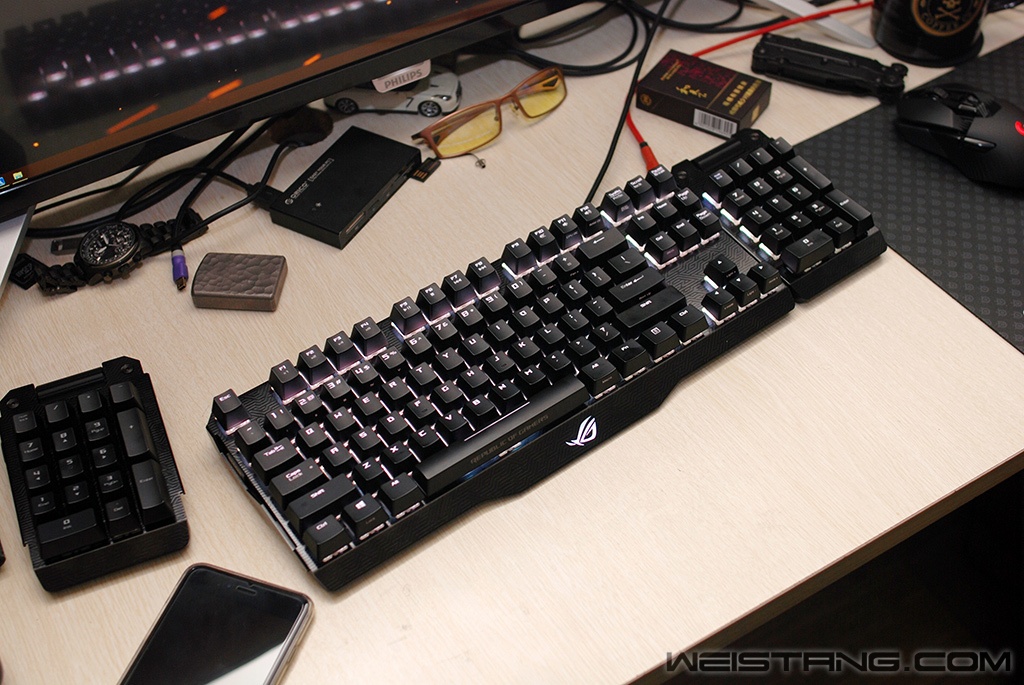

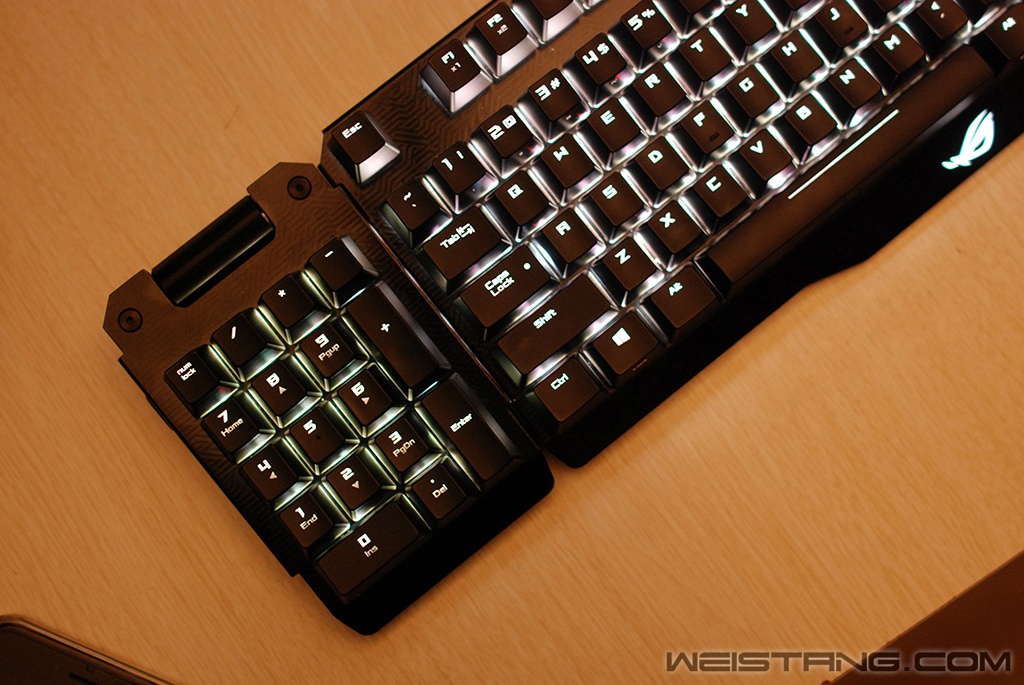

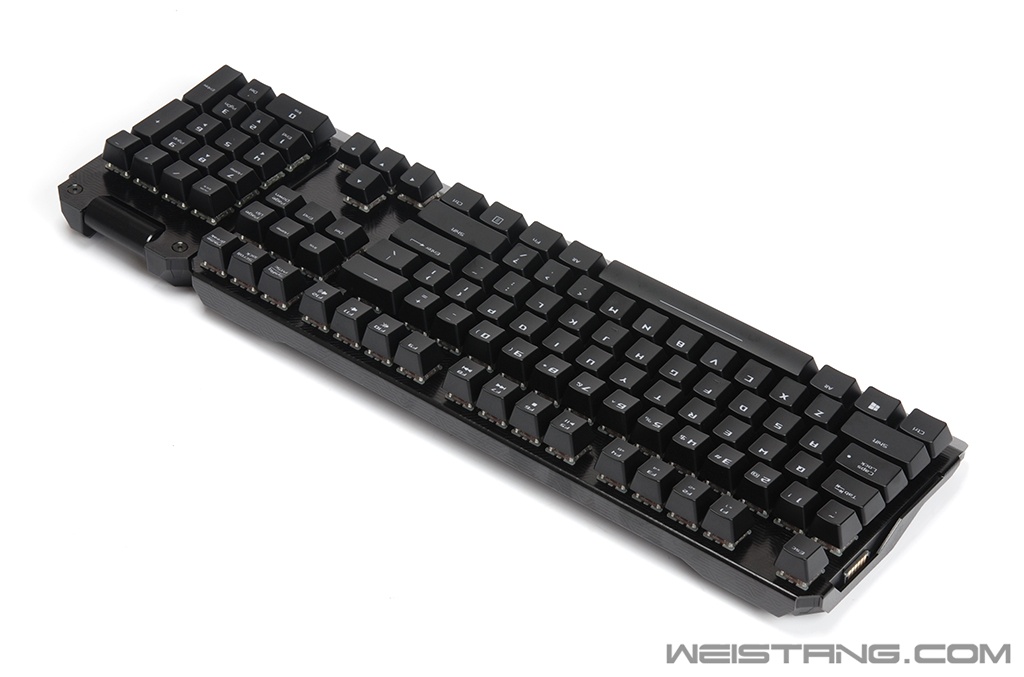

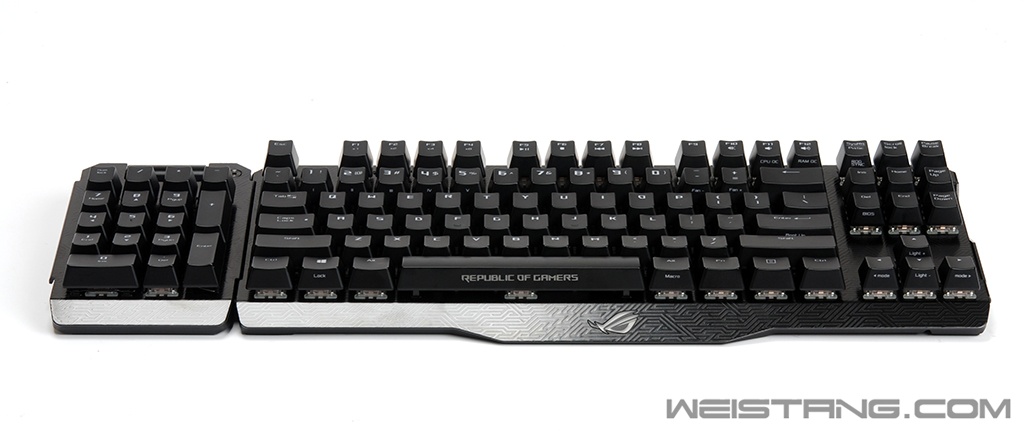

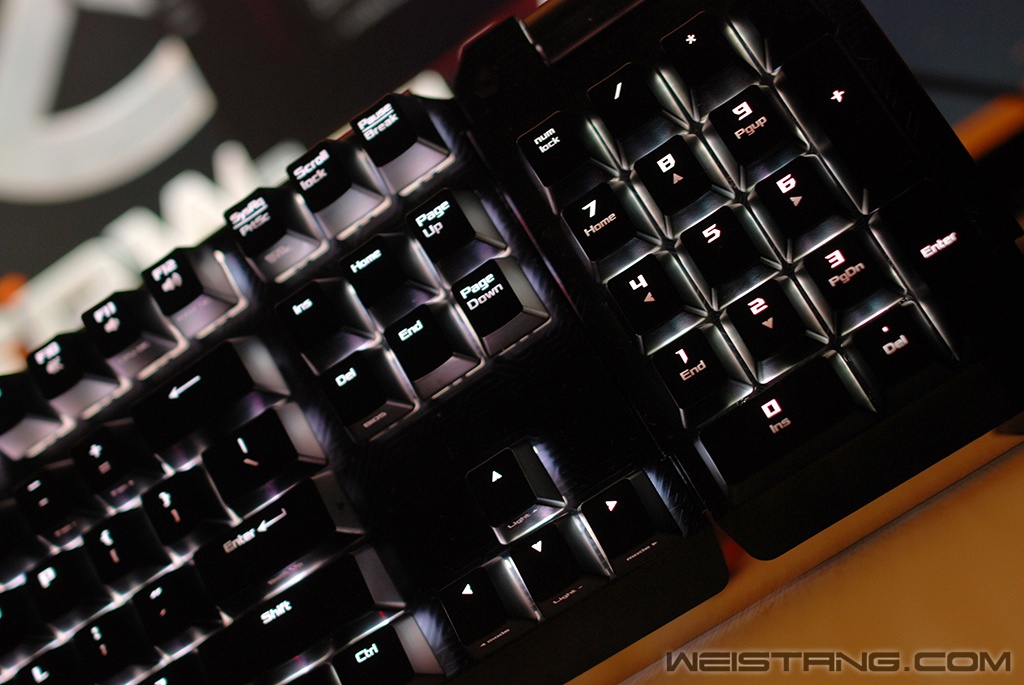

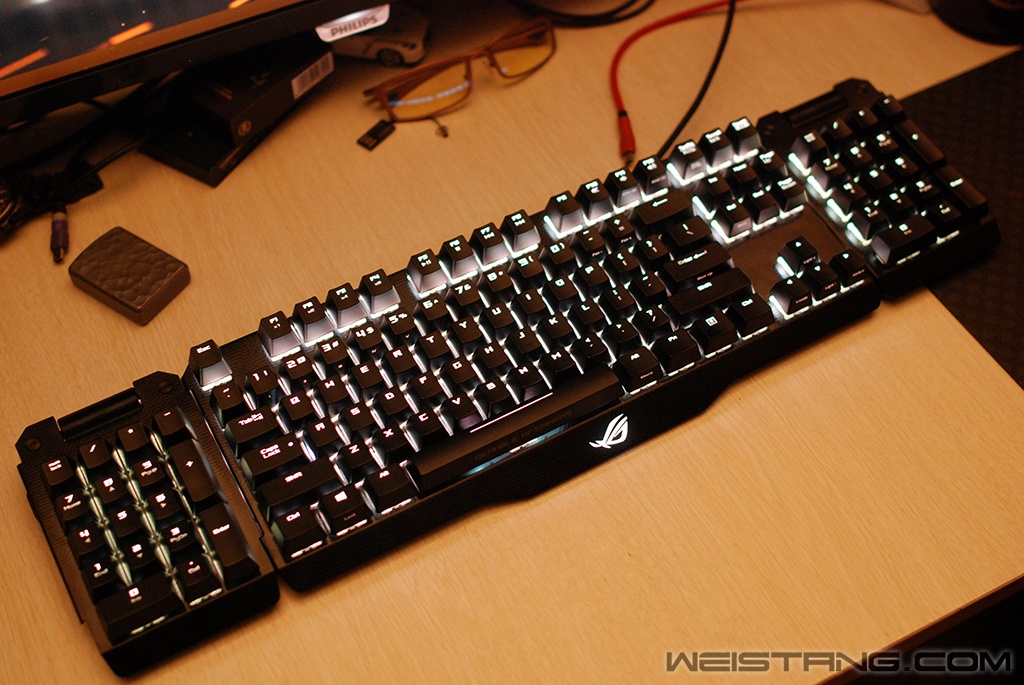

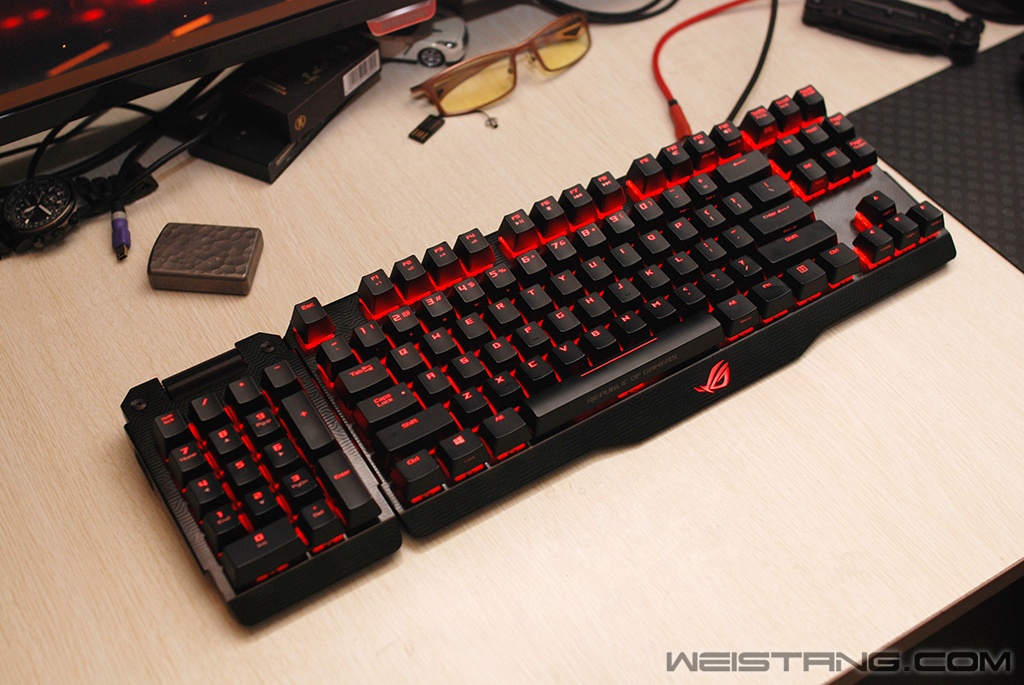

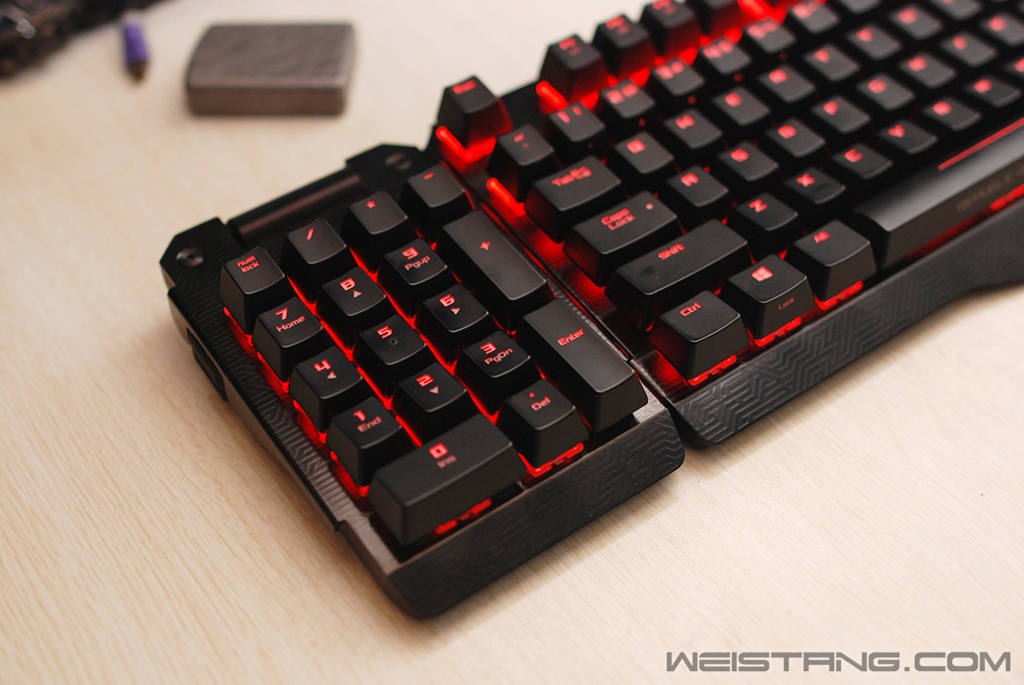

数字键盘左侧安装
整体

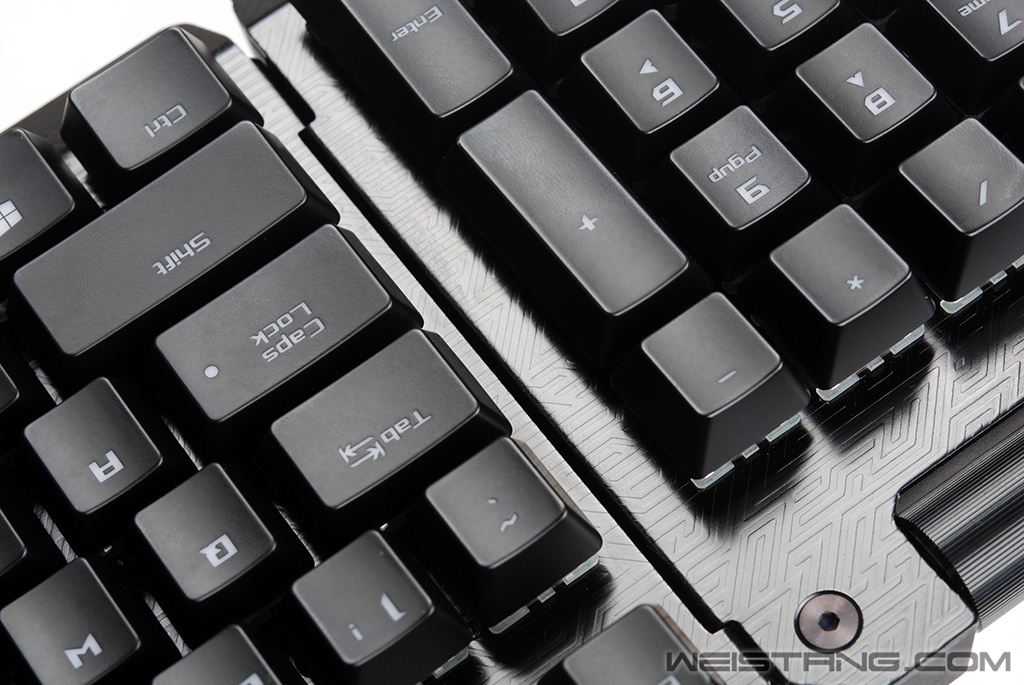

Claymore全部支持按键可编程，如果不习惯右侧安放数字键盘的话，那么这个数字键盘模块可以放在左侧成为编程按键区，而且最方便的是数字键区的17按键位置非常方便记忆，上手很容易。
细节

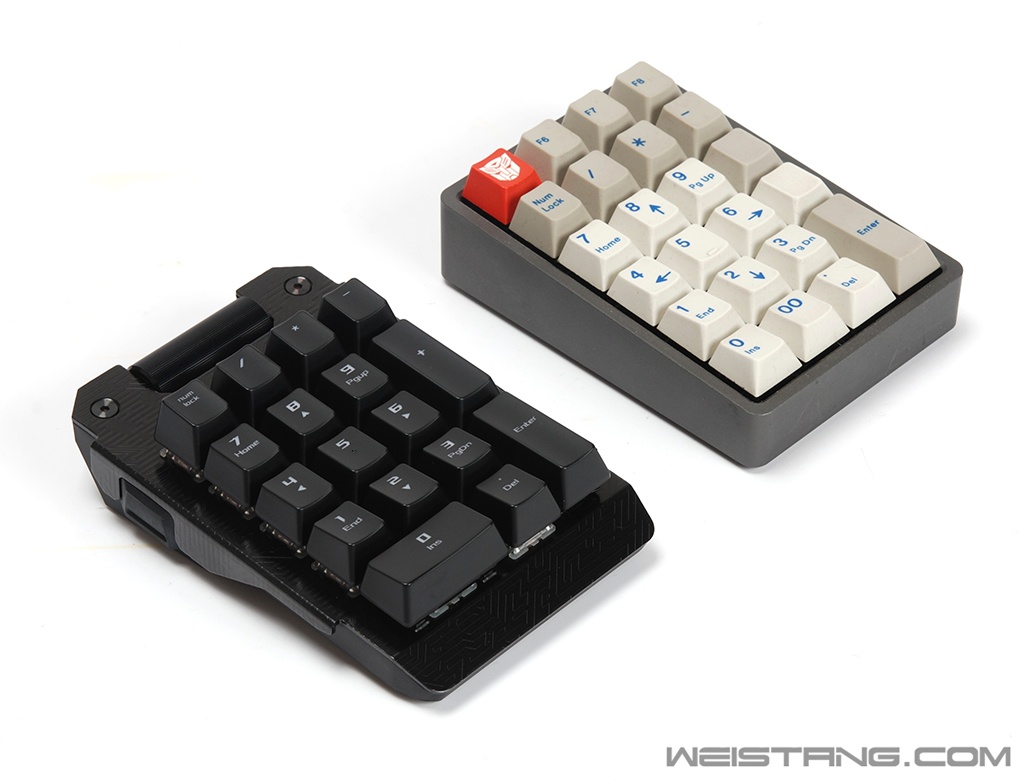

键位和键帽都是标准的US配列 尺寸也跟我手边的GACNum差不多

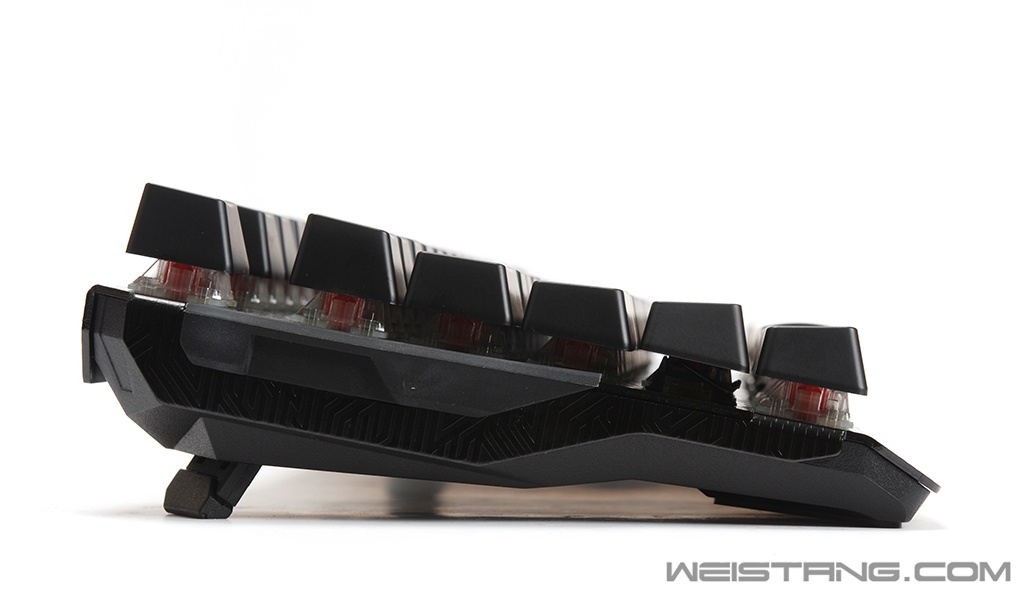

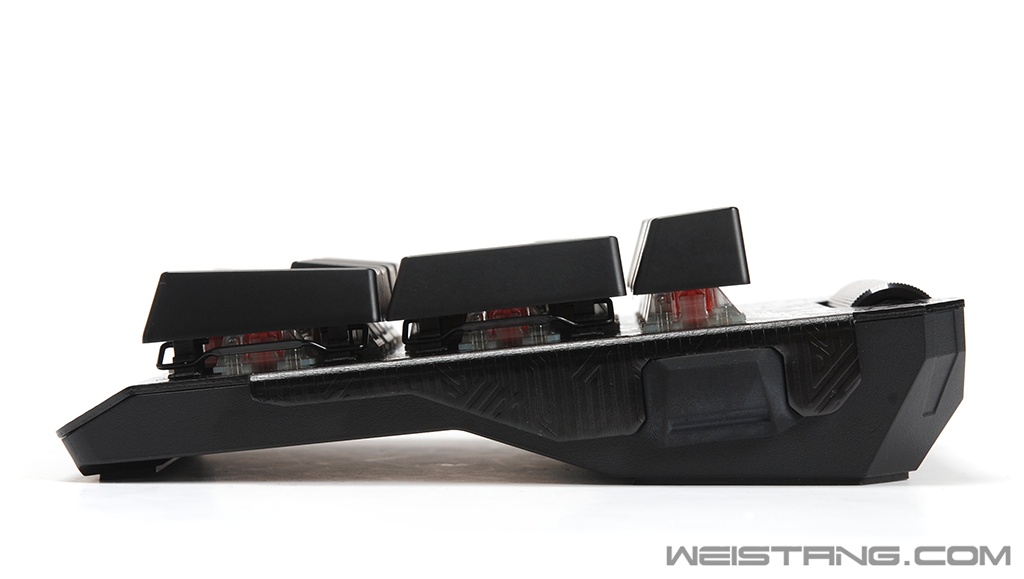

侧面特写
打开支脚
铝合金外壳前后有折边设计，前部主要是为了整体性的美观，侧面则是为了数字模块键盘安装，这个设计不能说高成本，但可以说是高智商，其实结构很简单，主要是模具精度问题，然后有一个好处就是这个上下对位卡槽无论是87还是数字键盘哪一边是着力点，这个接触部分都可以提供阻止任一键盘脱落的反作用力。
表面是亮光黑色金属漆 应该是表面有反应 附着力和均匀度非常优秀

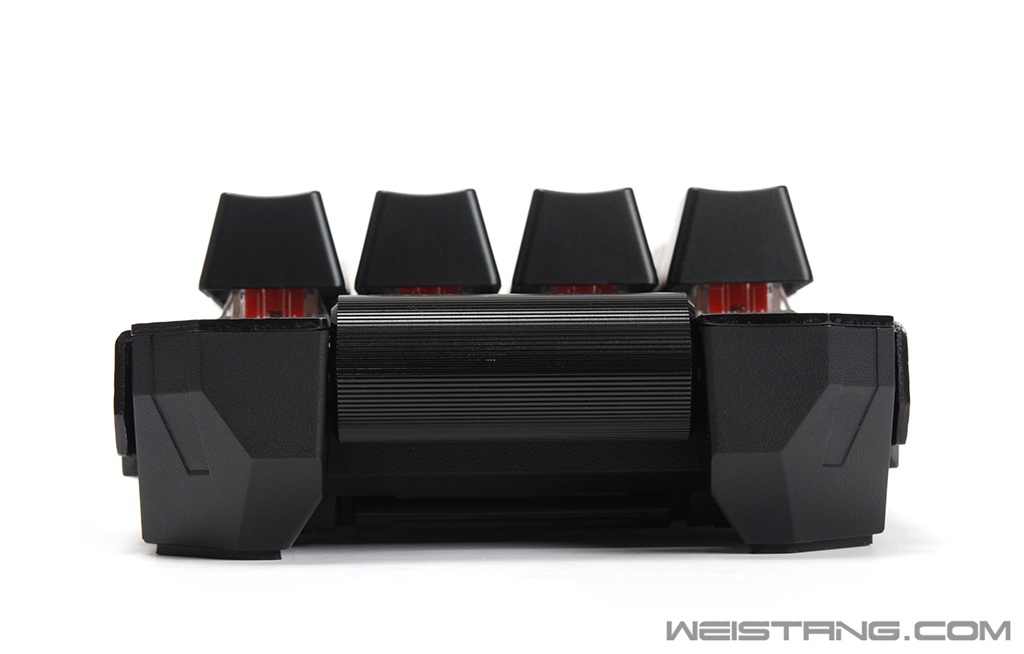

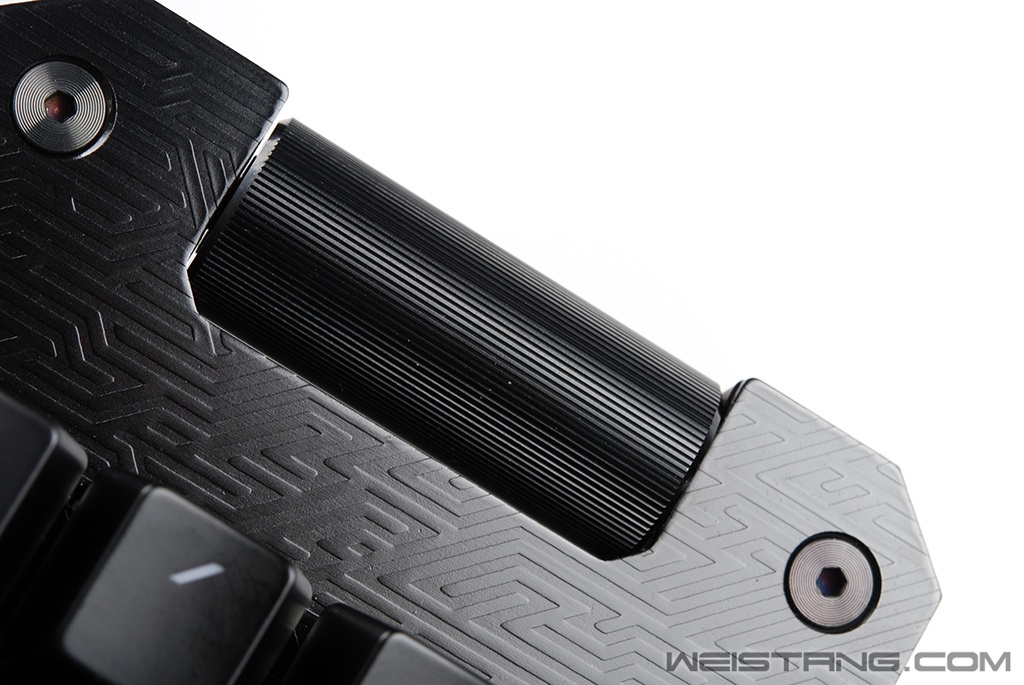

前部特写 硕大的金属滚轮 估计没有空间设计usb接头可能也是因为这样的设计
滚动阻尼稍稍偏硬 滚轮可以按动 按动默认是静音
侧边特写 有橡胶塞保护金属弹片

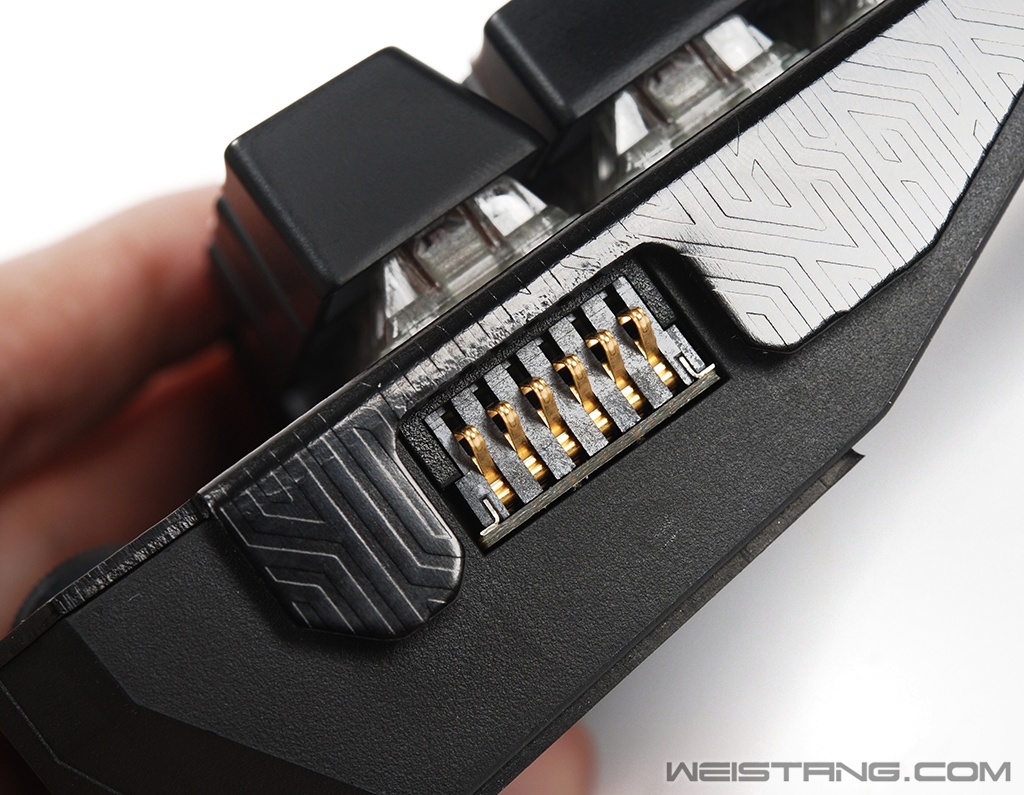

金属弹片触点特写
支脚开启
只有一个很宽大的支脚，比两个支脚更容易掌握水平，毕竟这个数字模块键盘要跟主键盘组合才能正常使用。
两边的内六角螺丝是唯一全部裸露的螺丝 为了美观用了镀镍的内六角螺丝

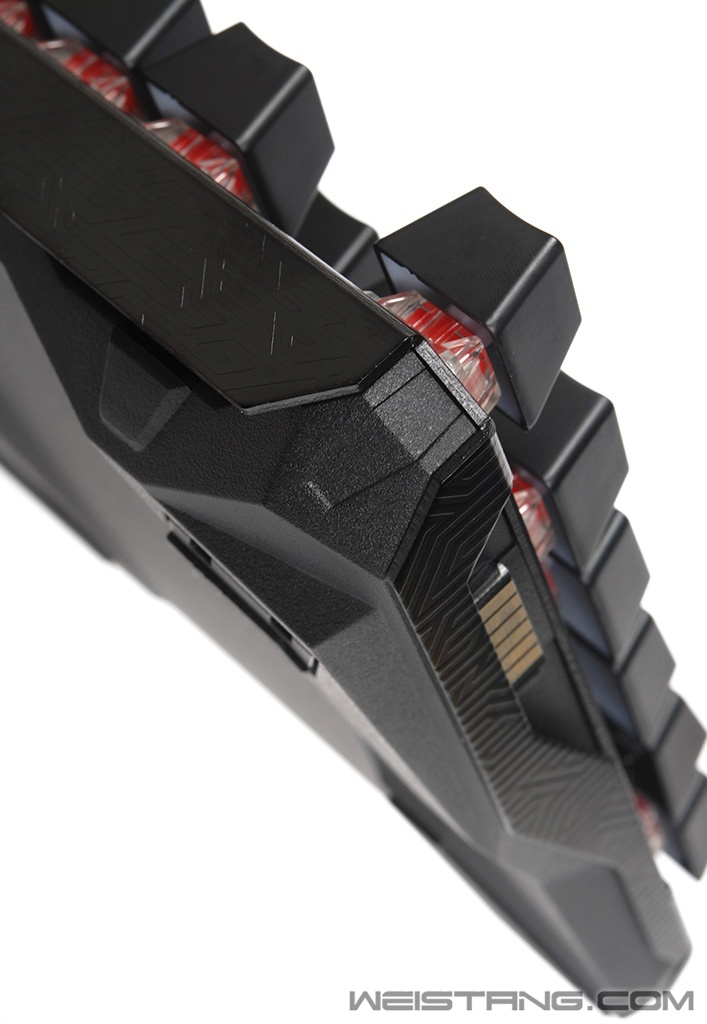

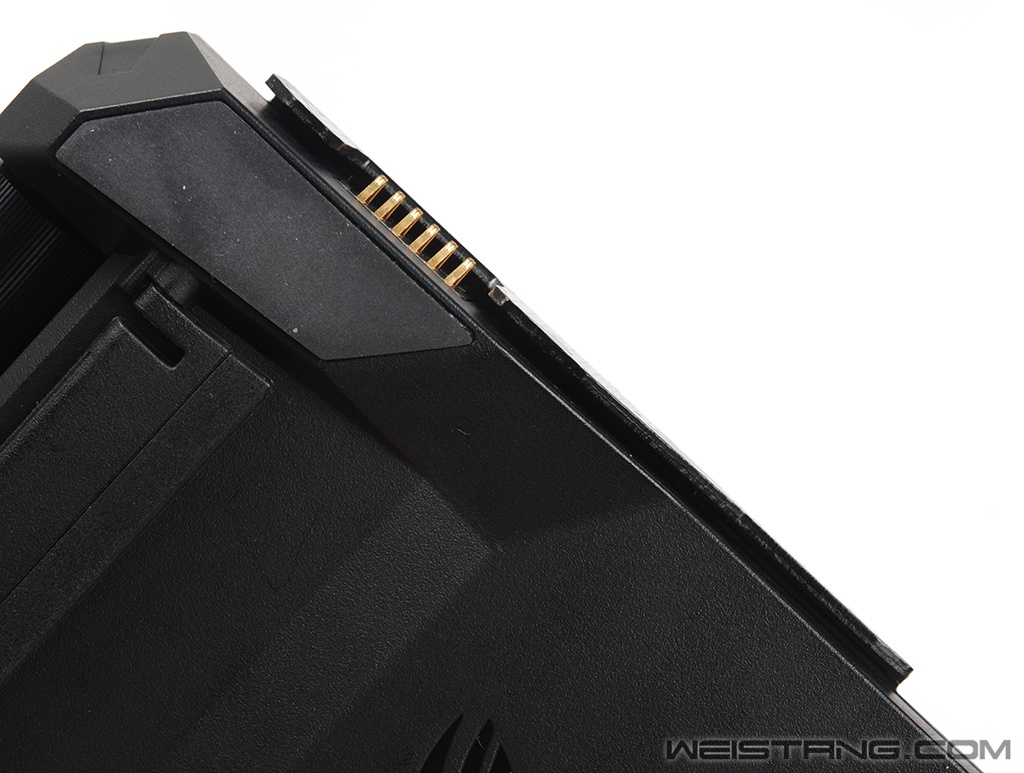

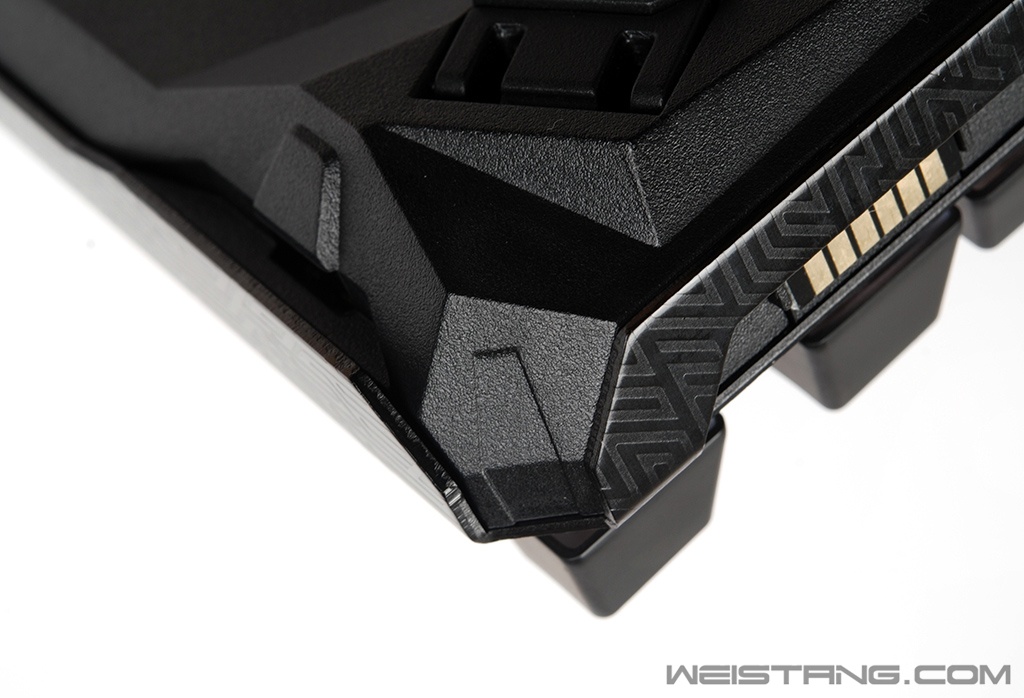

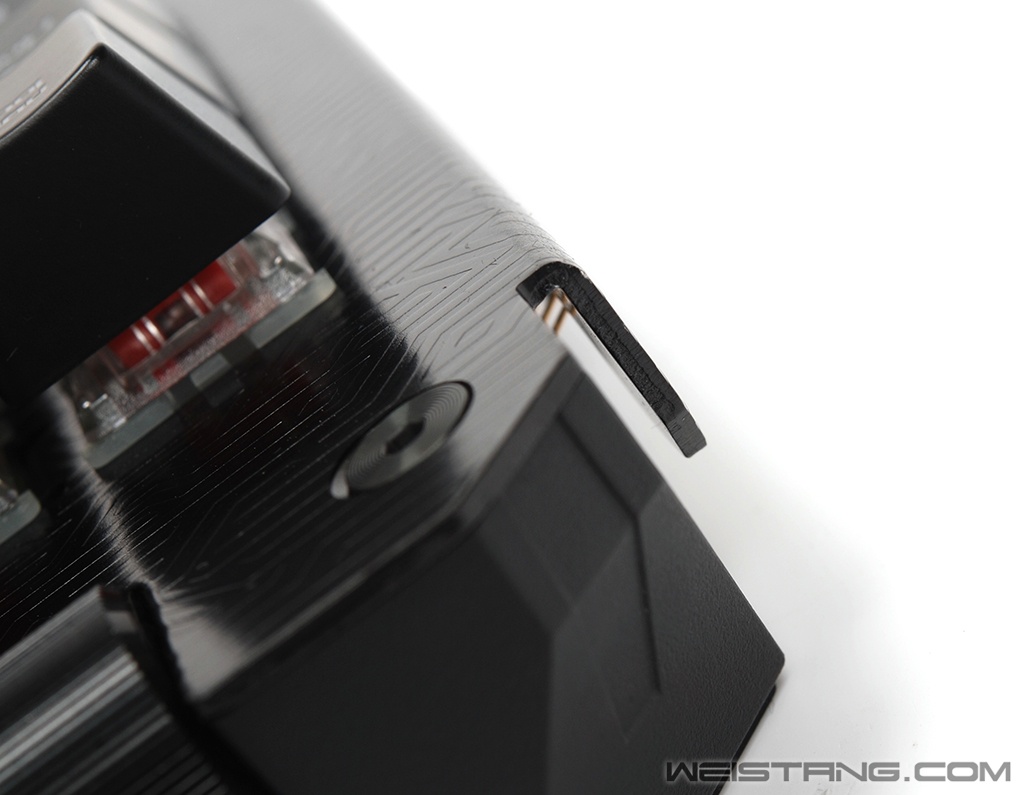

Claymore 87主键盘边缘金手指部分特写
金属折边跟底壳边缘结合度很好
带防脱轨道的micro usb接口 接入后非常牢固

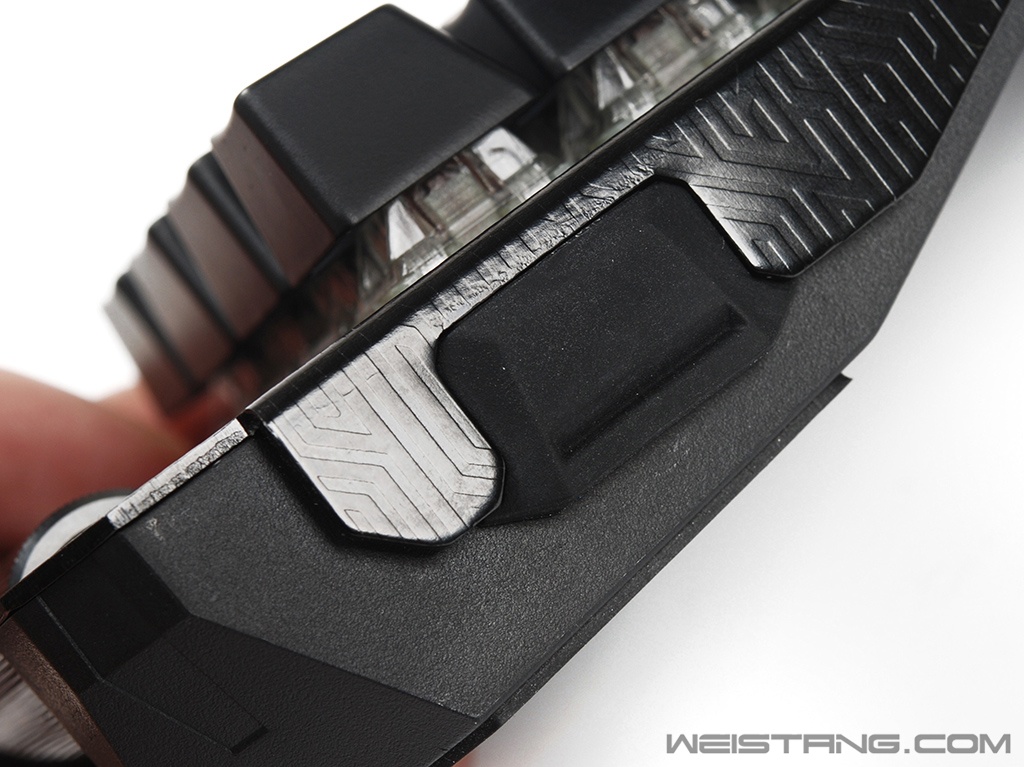

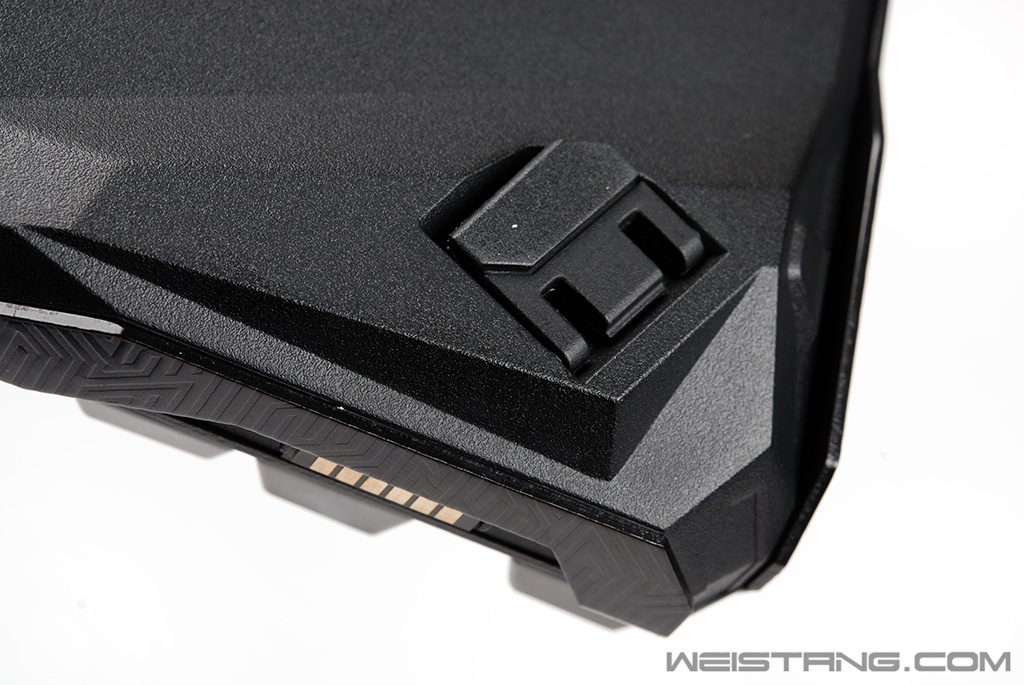

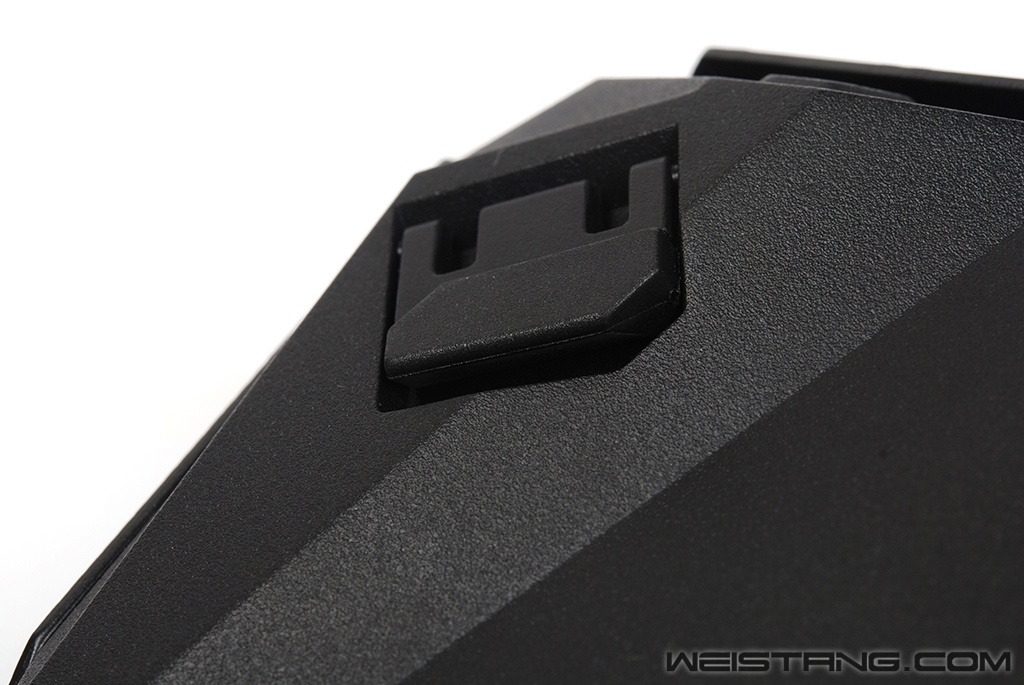

边缘支脚特写 开合确认感很清晰 开启后很稳定

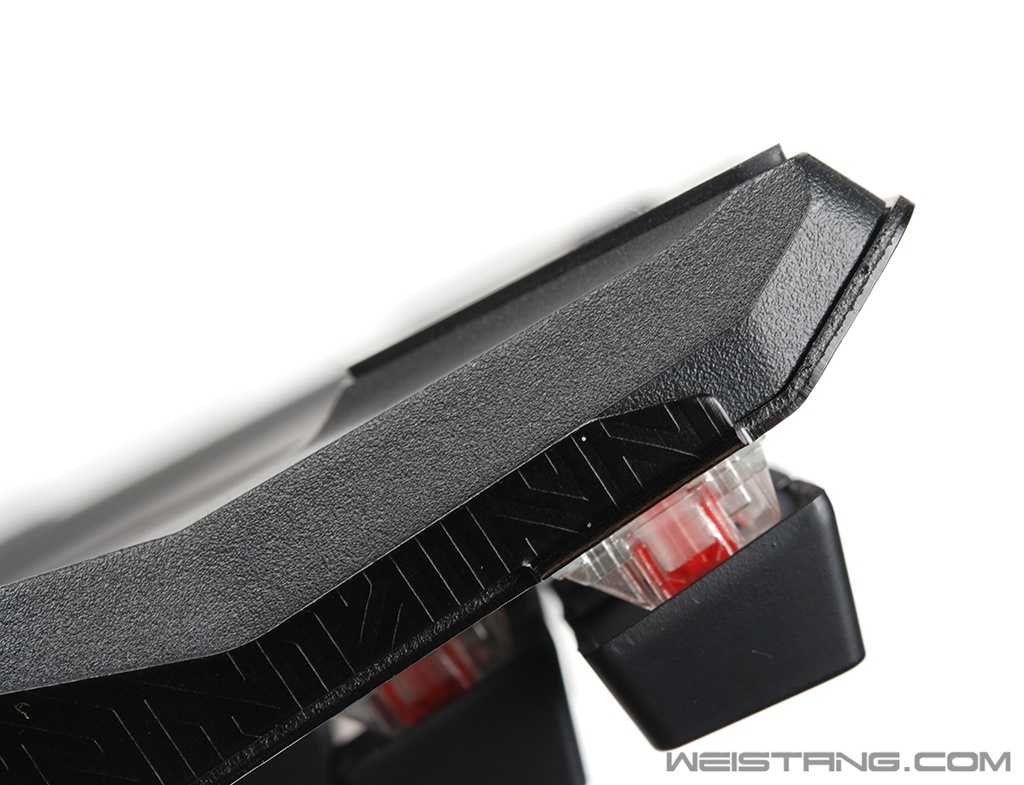

特写 边缘也是很多棱角设计

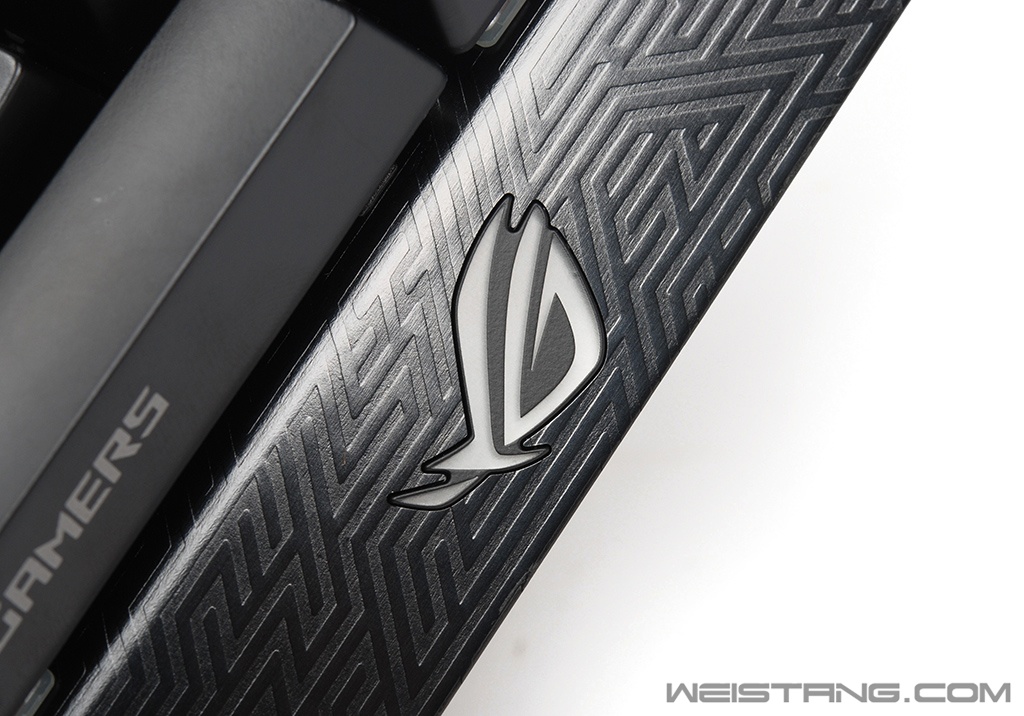

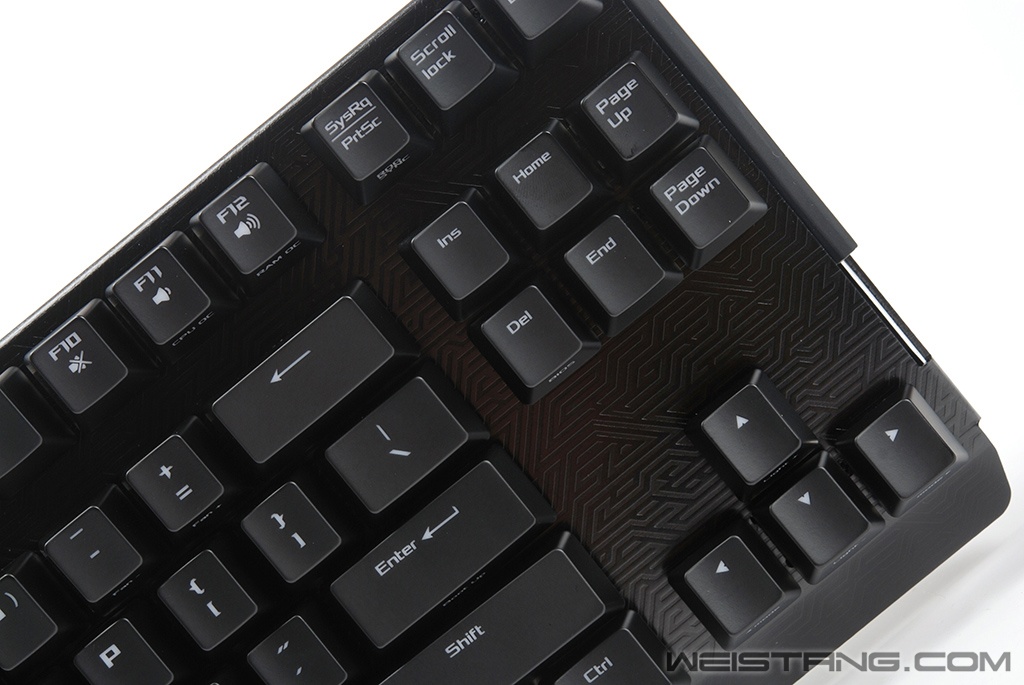

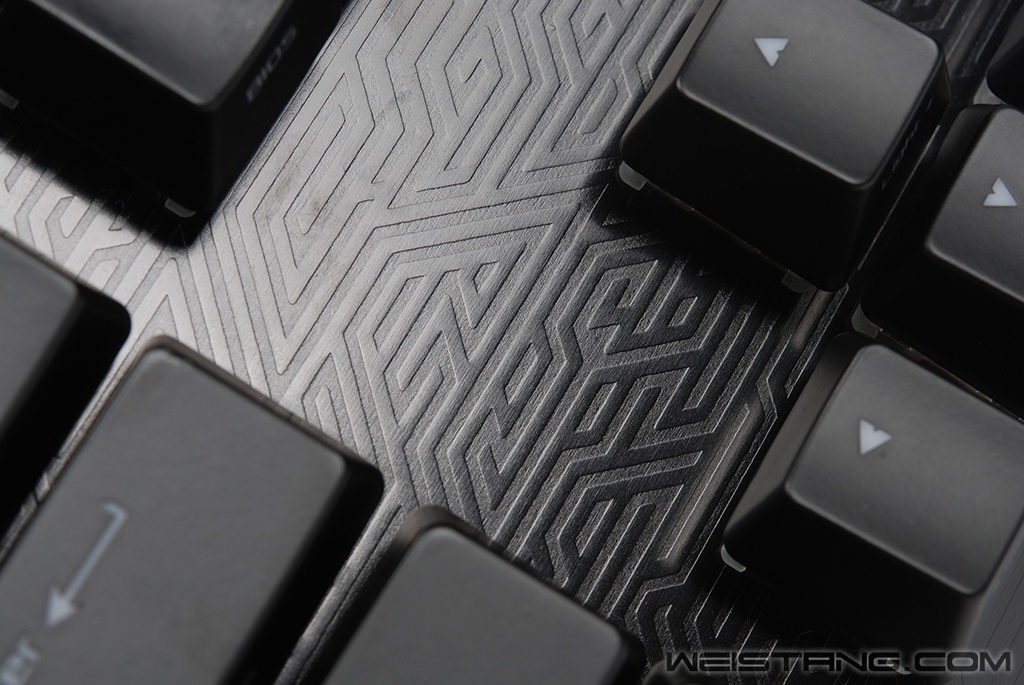

表面特写
表面特写
为了照亮这个ROG LOGO在PCB上Claymore单独开了一个小PCB

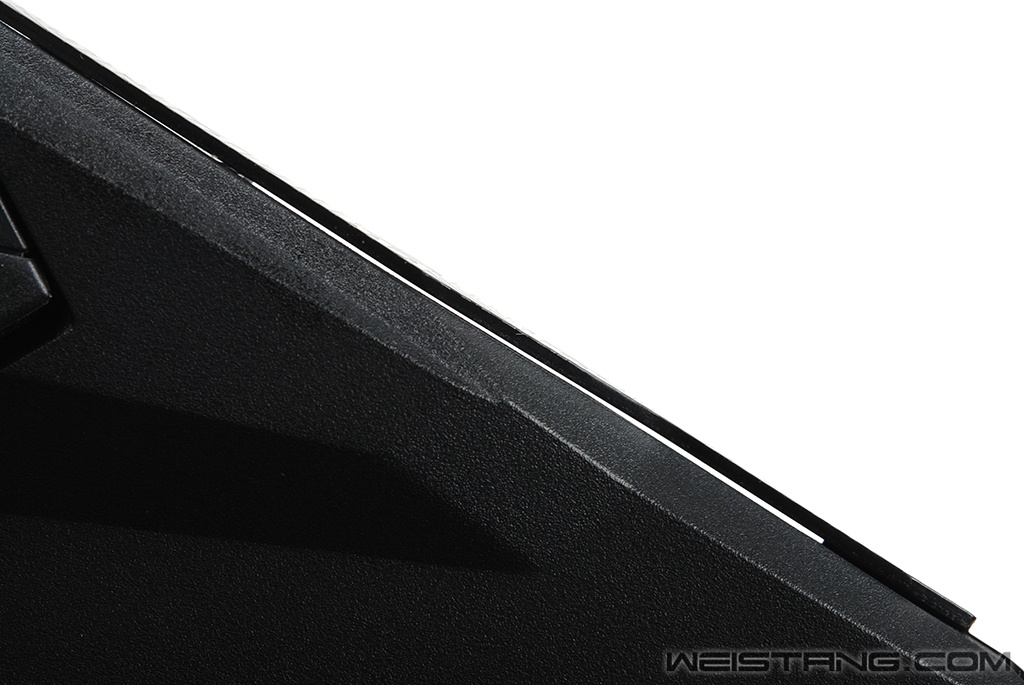

键盘边缘这个缝隙是按照安装键盘模块凹槽精度开的，不要用外力 也要防止明显磕碰
的边缘缝隙特写
边缘缝隙特写

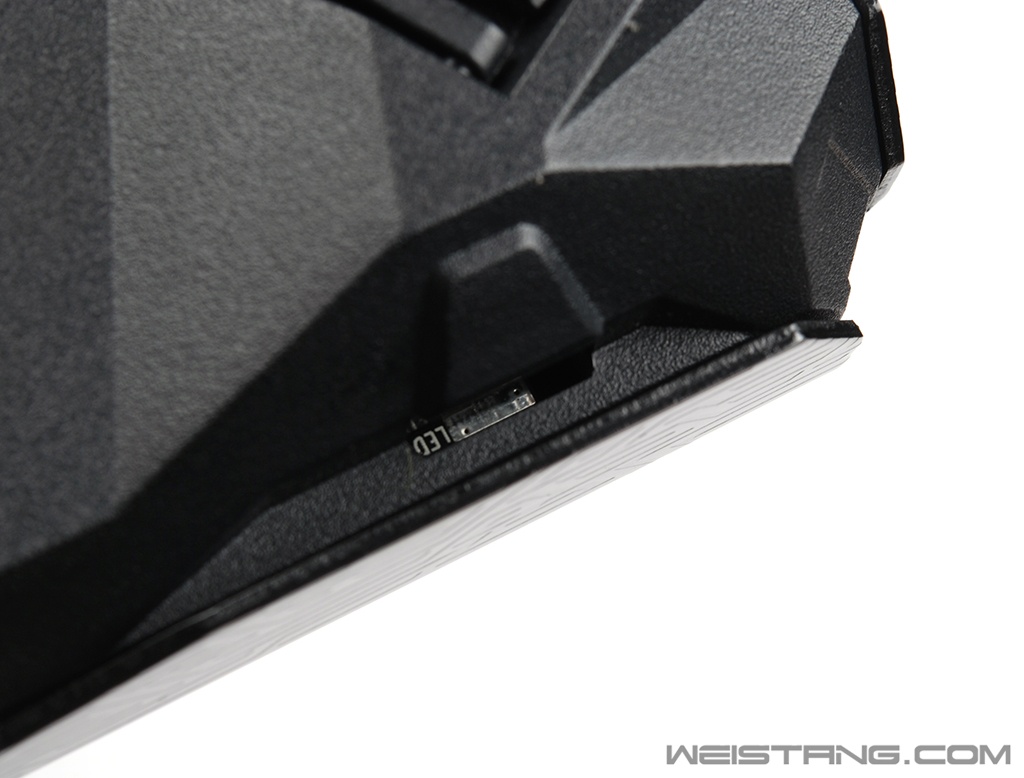

底壳这部分镂空应该是上个Claymore版本外壳方案遗留下的 防止这部分进水
特写
特写
数字键盘部分的金属边缘固定凹槽
折弯部分特写

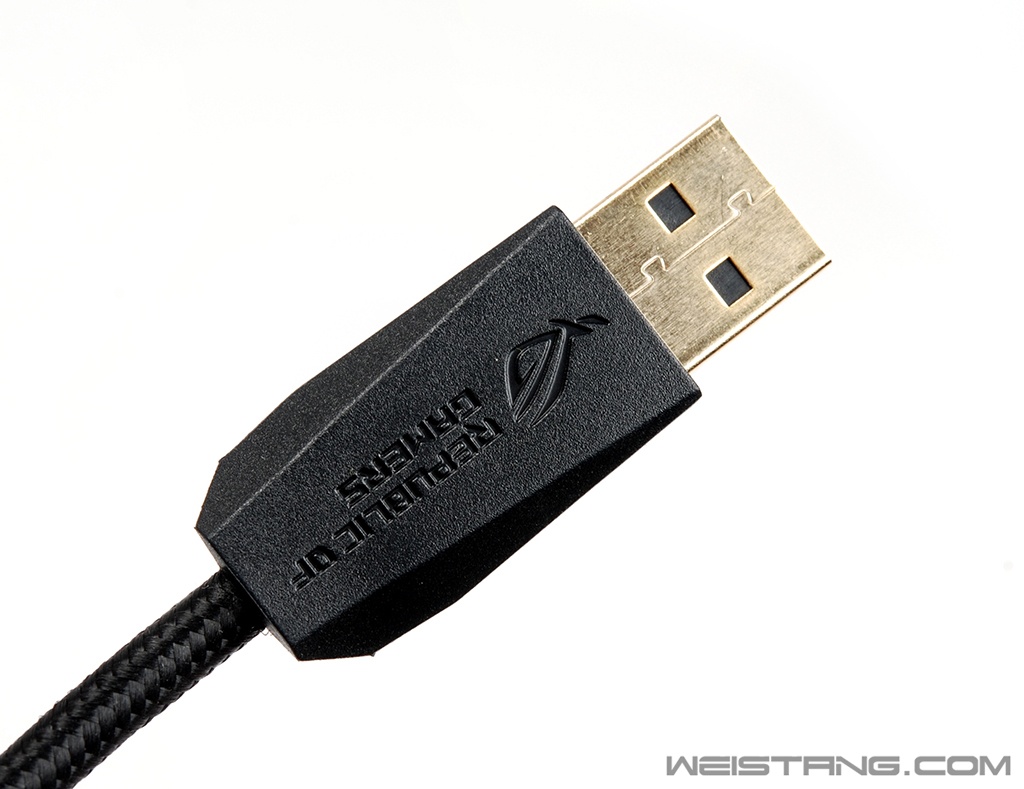

很有ROG近些年产品设计特色的USB插头 棱角感很强的设计

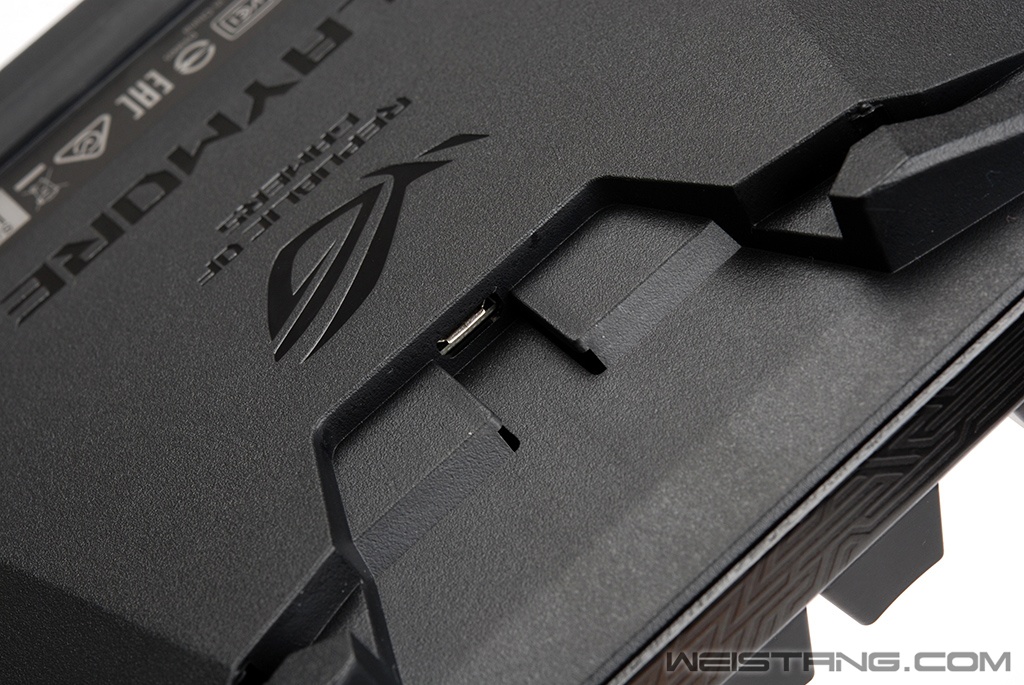

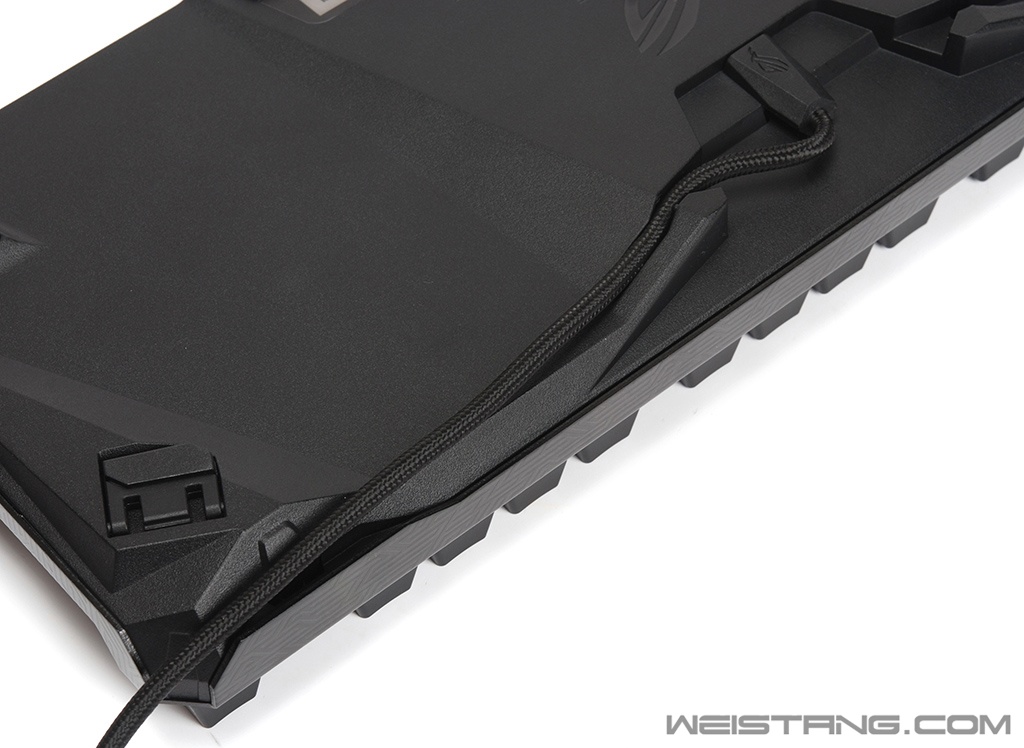

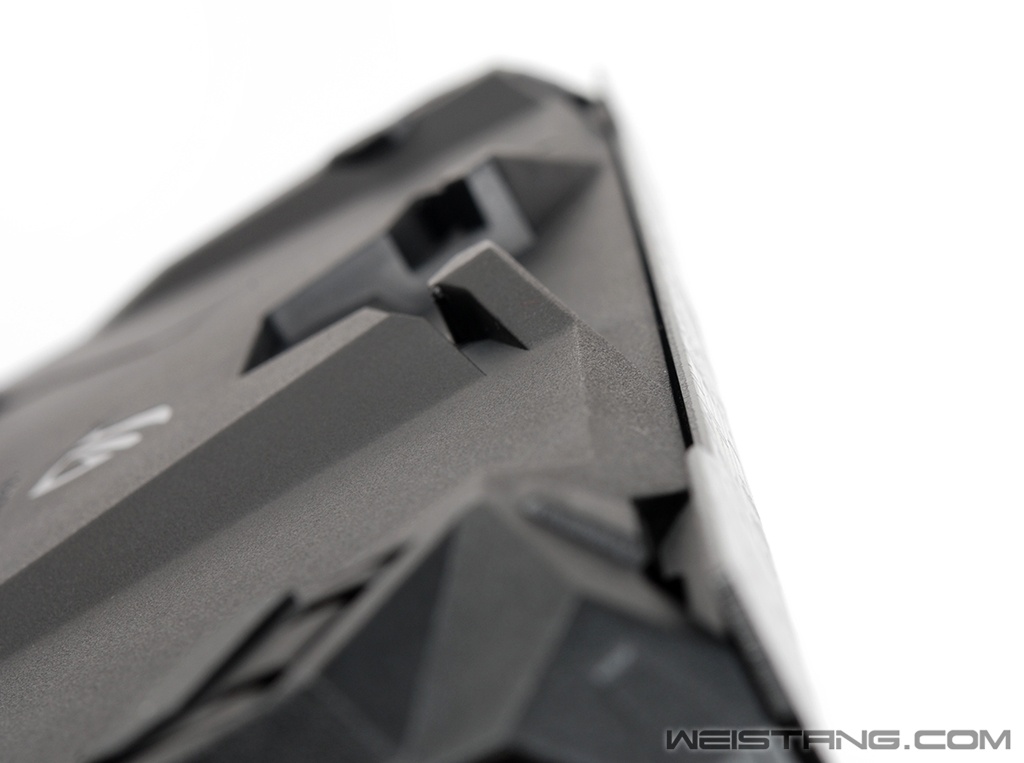

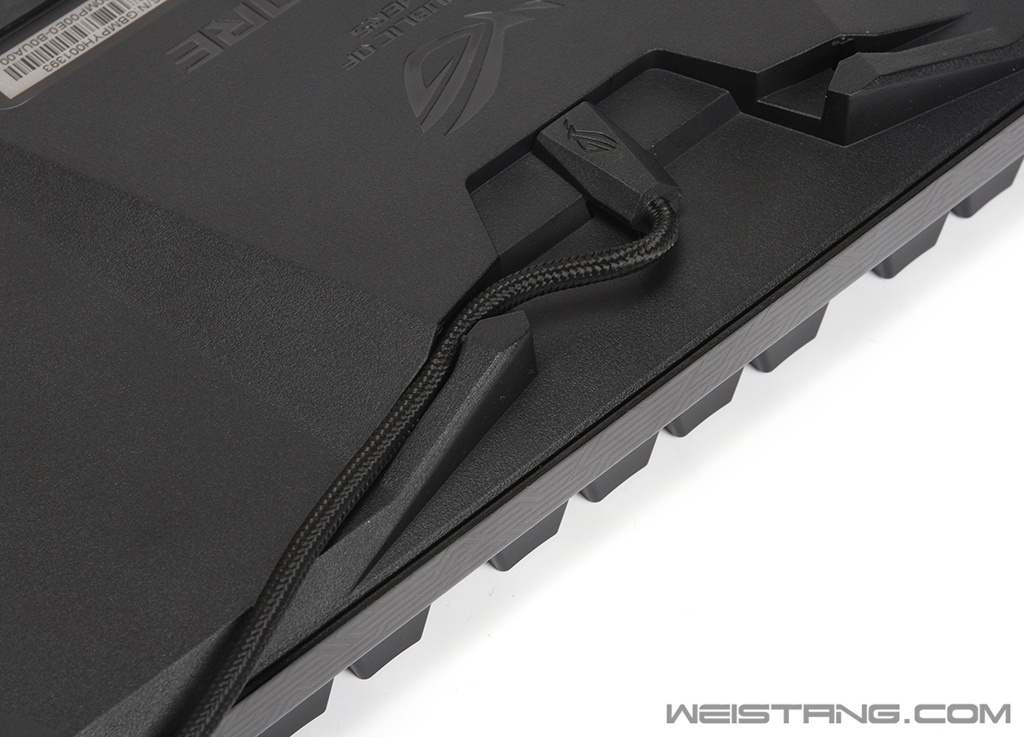

理线槽出线位置设计也很有特点 可以选择出线角度
边角部分的金属折边内也是设计用来卡线的 这样我们就可以有多种出现角度选择了

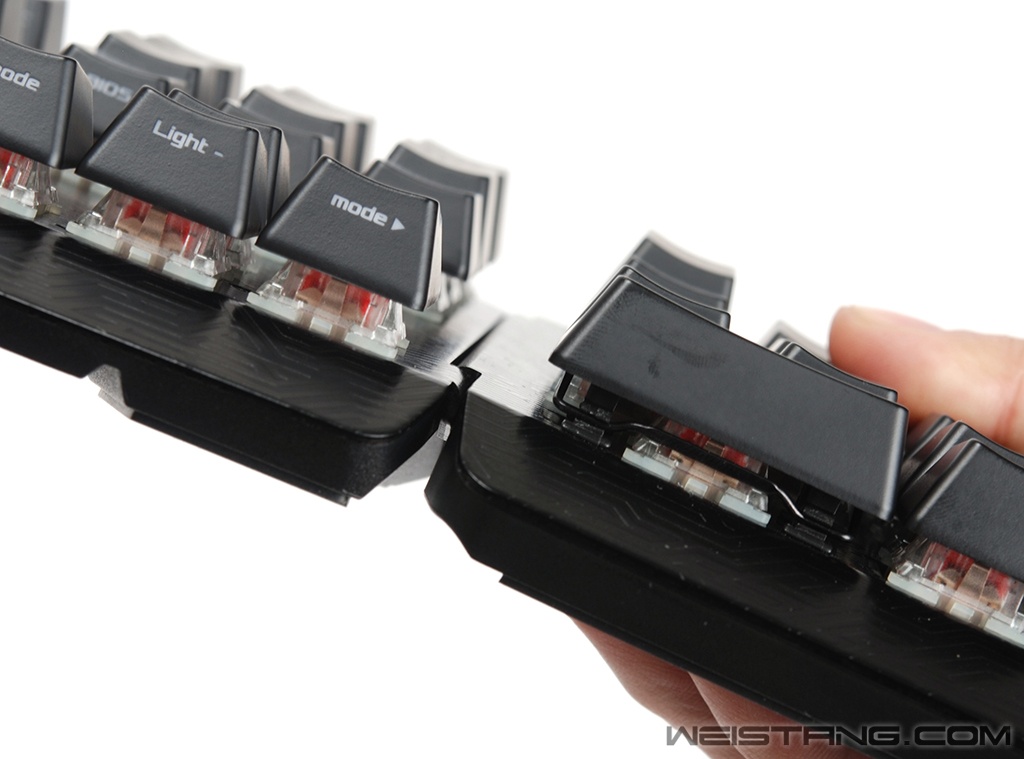

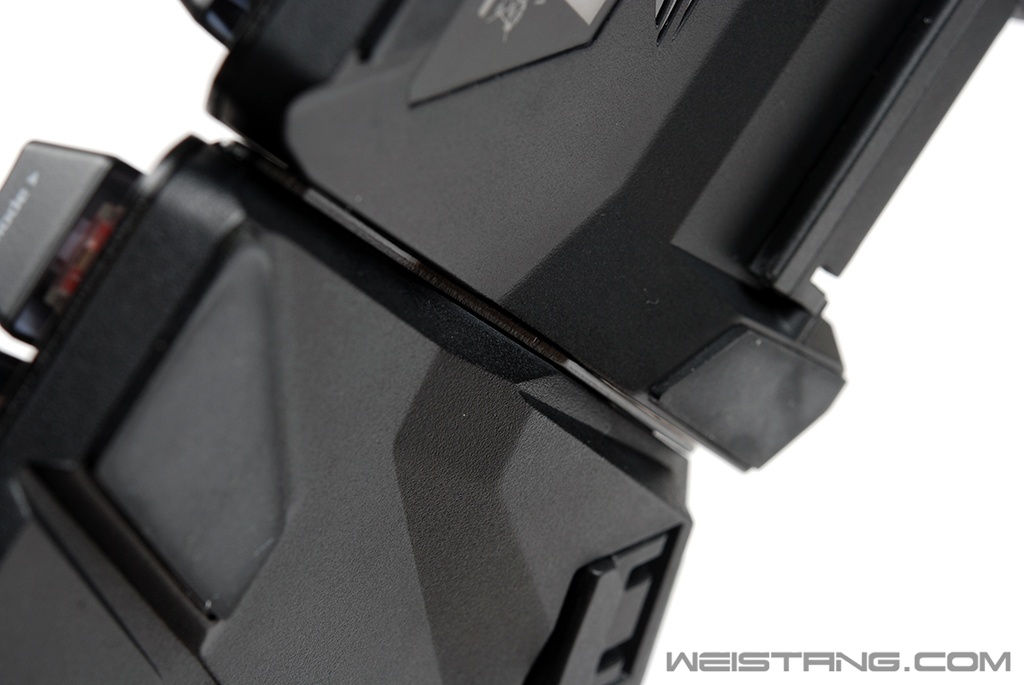

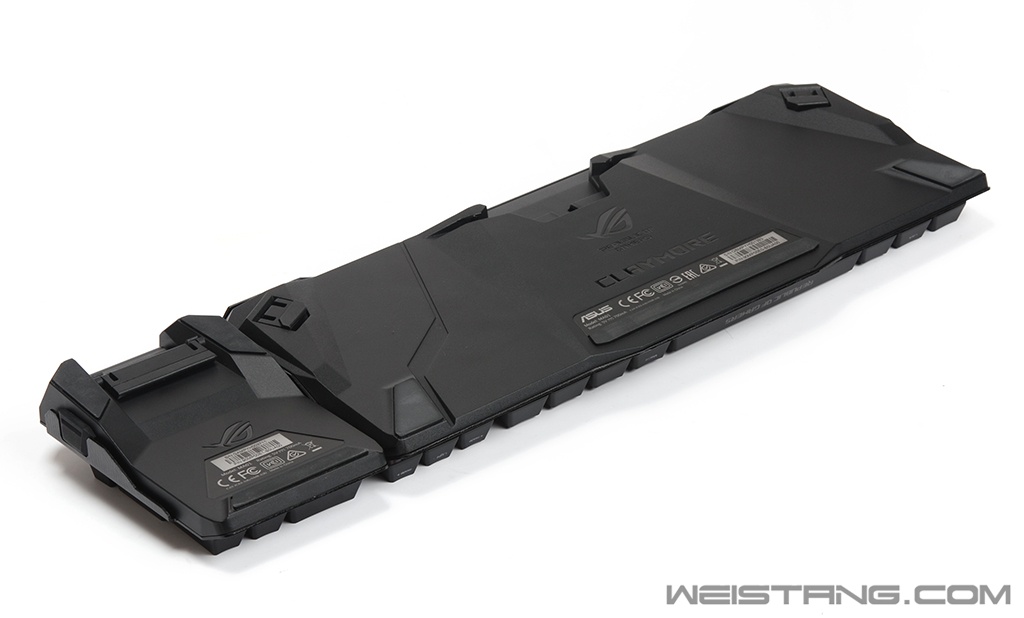

安装后缝隙特写
边缘刚好相互受力固定平稳

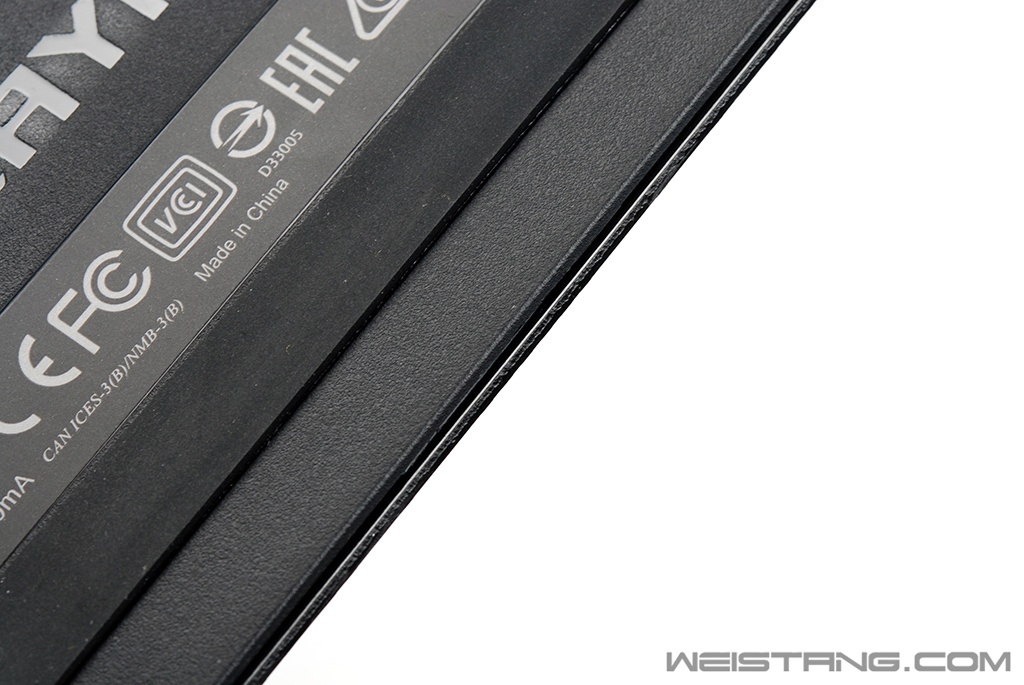

底面特写
按键

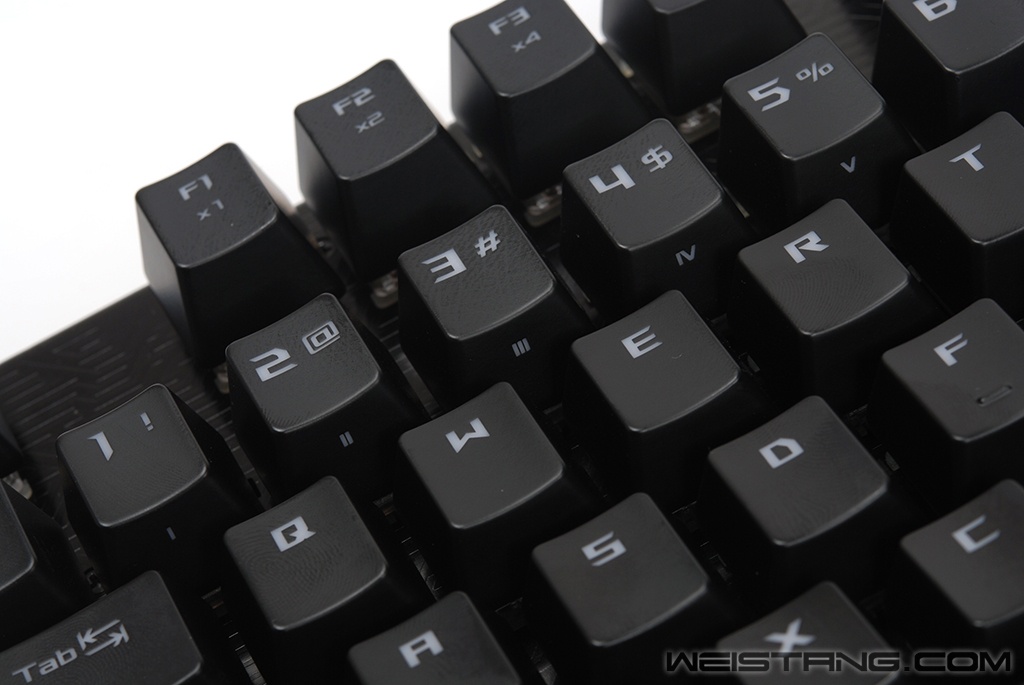

ROG Claymore键帽字体跟GK2000相同都是最新版的ROG字体，这种字体别的品牌是不会出现的，而ROG Claymore键帽采用的是最新版本的ROG字体，所以极个别字体风格跟GK2000会有差别！
特写
特写

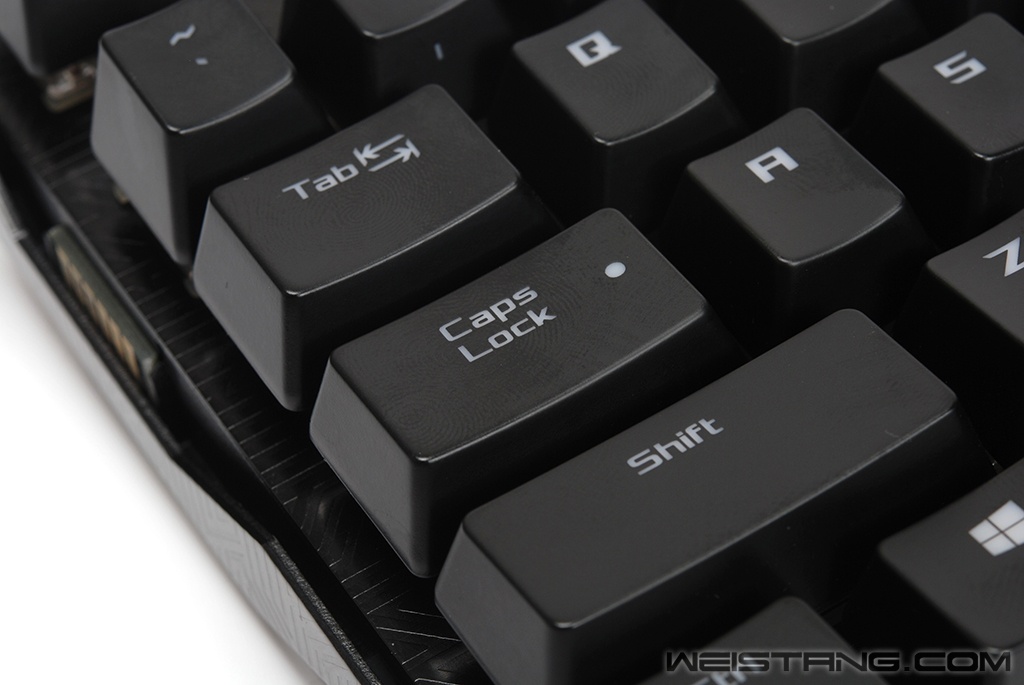

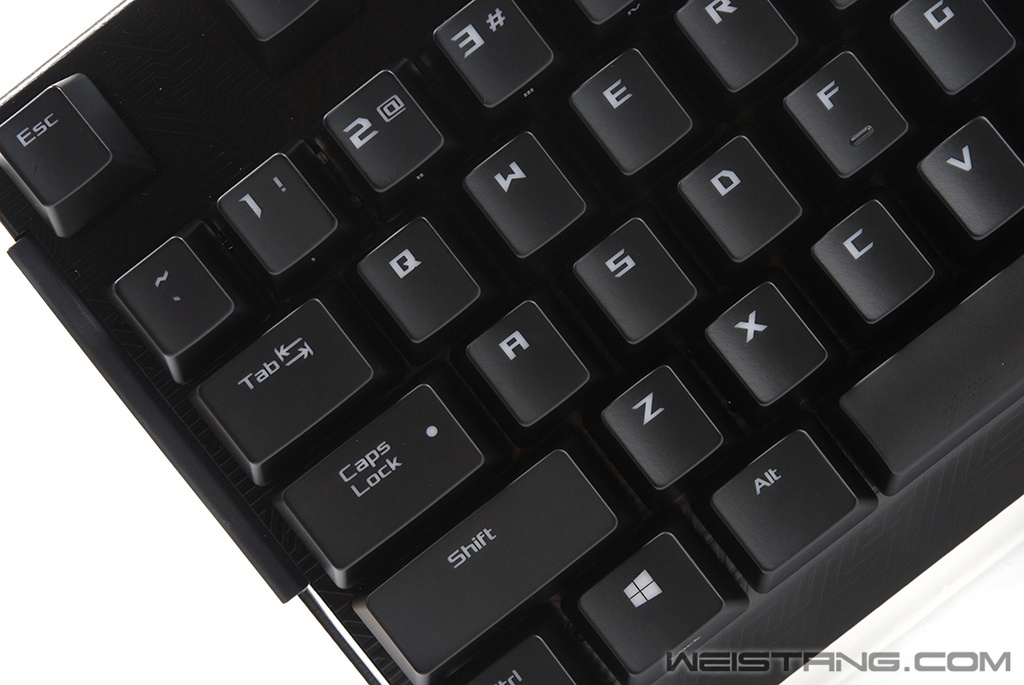

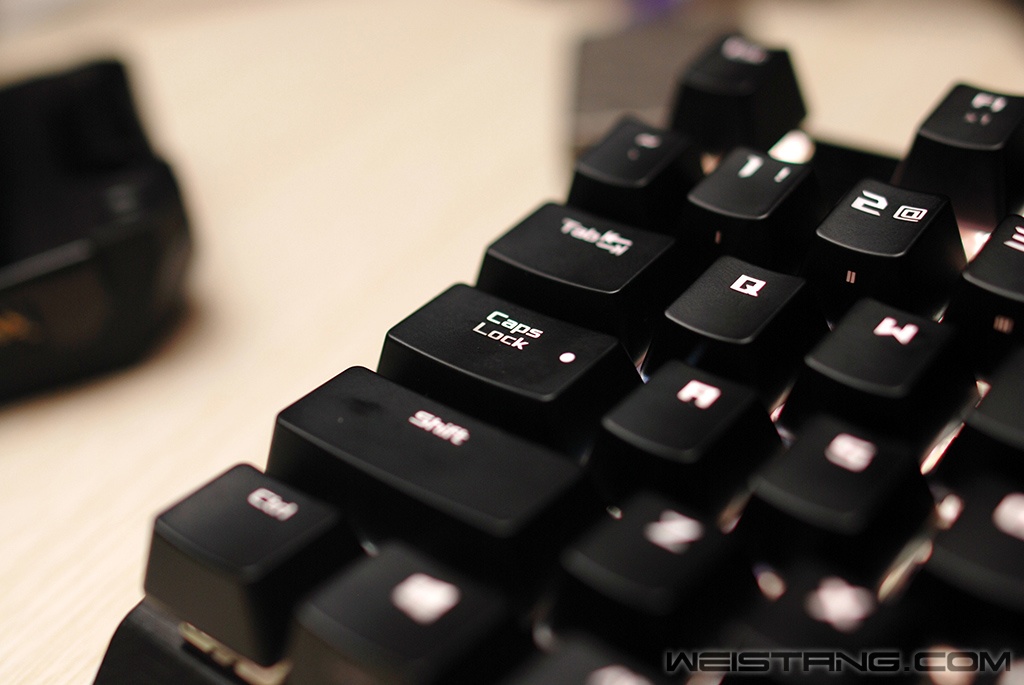

大小写锁定键有对应的键帽灯来显示状态

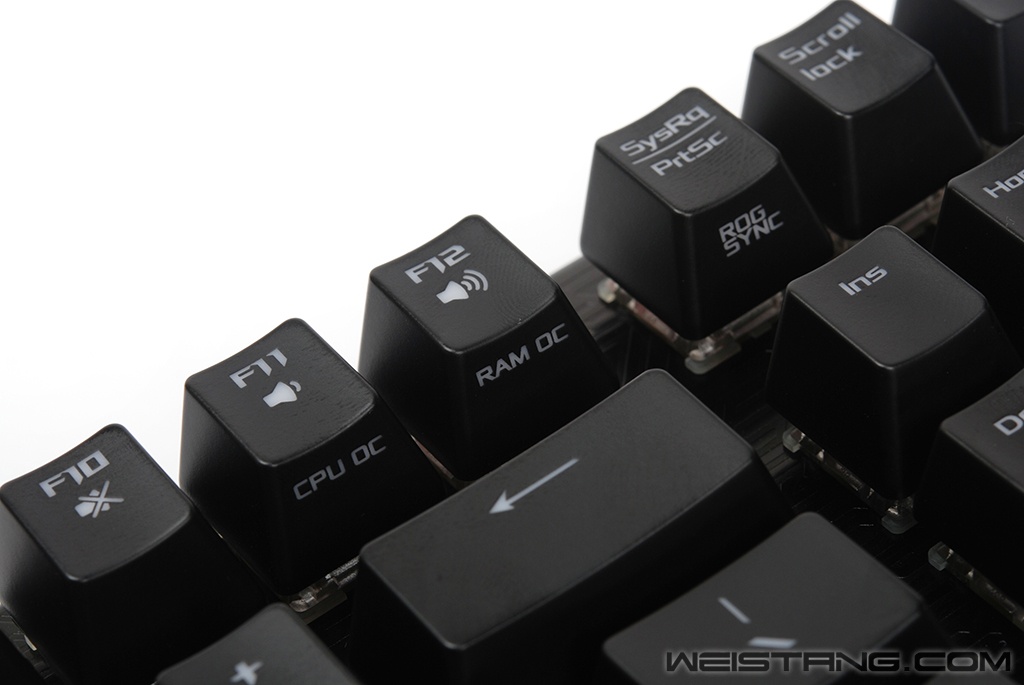

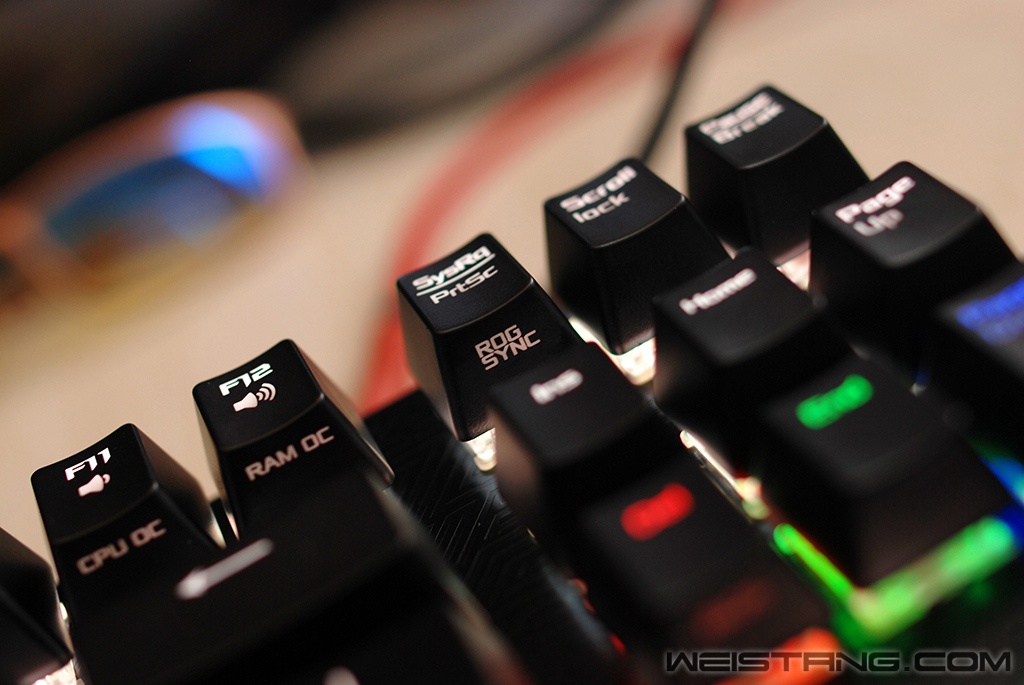

配合Keybot II来实现在关机模式下超频
华硕ROG从Z97那一代开始加入了Keybot技术，而到了这一代100系列芯片组的ROG板子则是升级到了Keybot II，Keybot是有专门一个USB接口来对应Keybot专用的芯片，在硬件层可以实现开机，直接进入bios，超频等功能，而Claymore在接入到Keybot II接口后会自动闪现一下彩虹等效以作提示。其实Keybot是对于通用USB键盘都可以提供支持的，但不排除以后可能锁定ROG键盘独占，我个人是不希望这样的了，哈哈。
profile切换组合键
免驱状态下调节亮度和模式的组合键
特写
为了空格键透光均匀 除了轴内的led还有额外的两颗RGB LED补光
大键位是平衡杆设计，对比了目前几款cherry mx rgb的键盘手感，Claymore大键位手感是最好的，我说的是茶轴和红轴，
大小写锁定有独立的一个冷白led指示灯

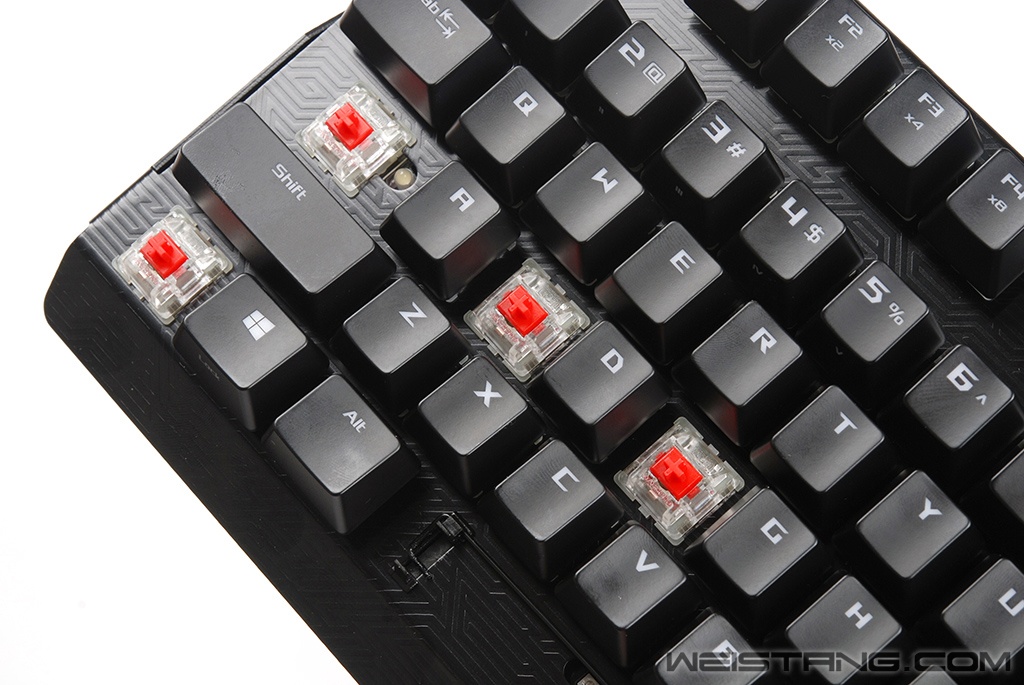

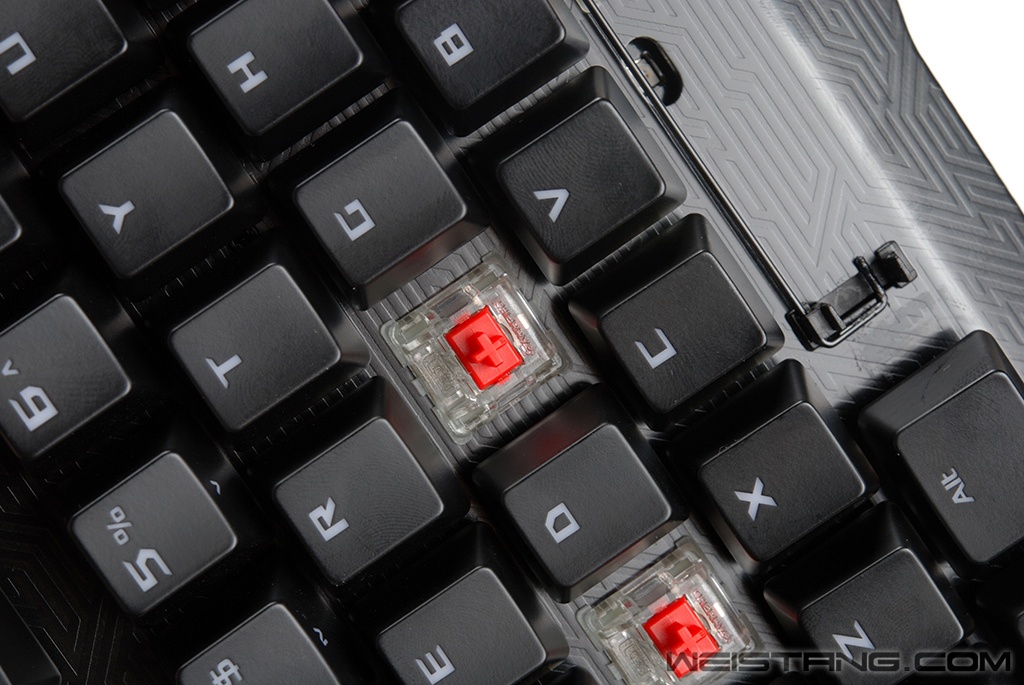

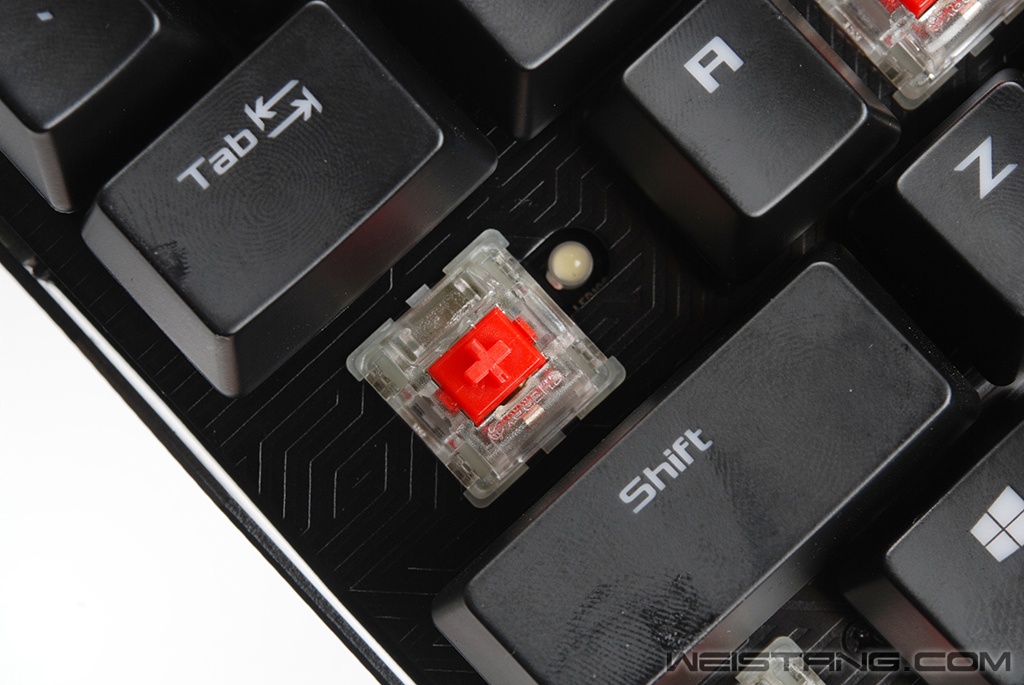

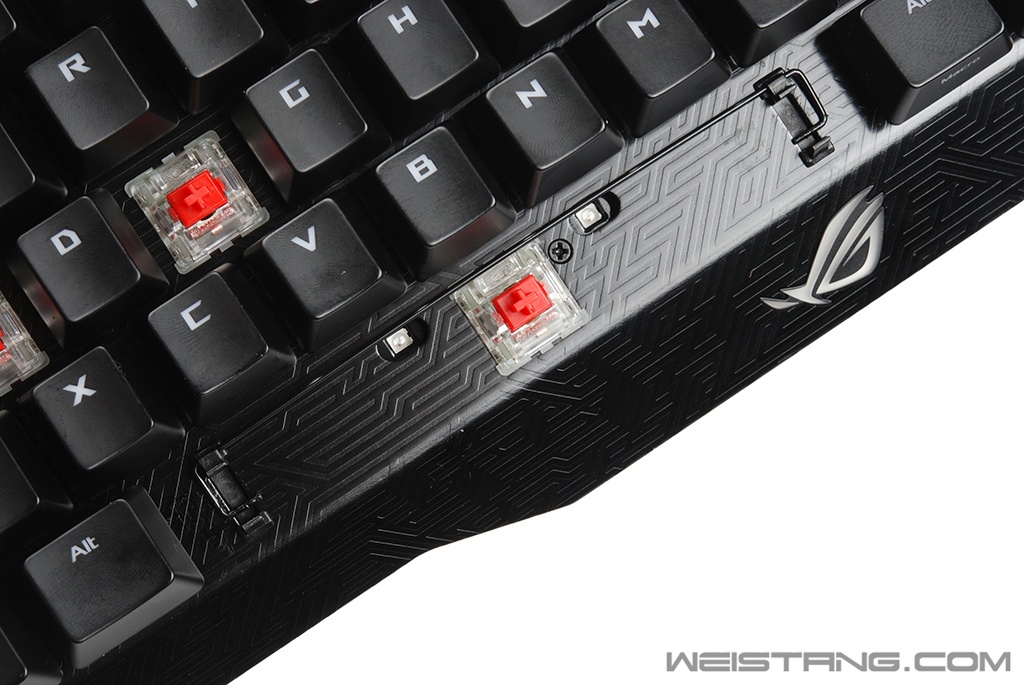

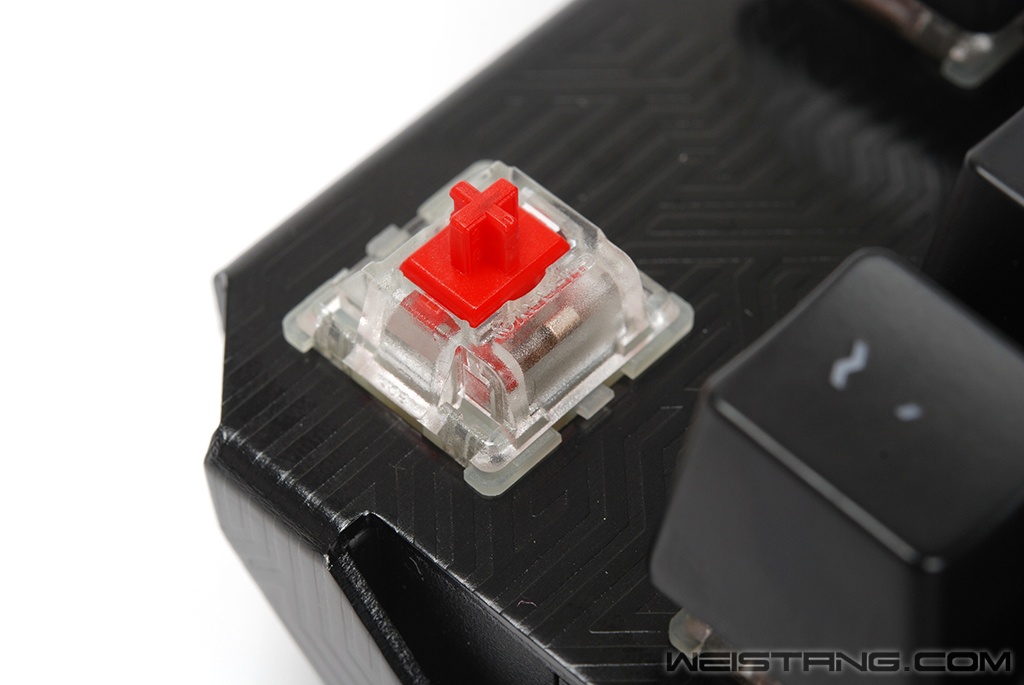

cherry mx rgb红轴特写
cherry mx rgb红轴特写

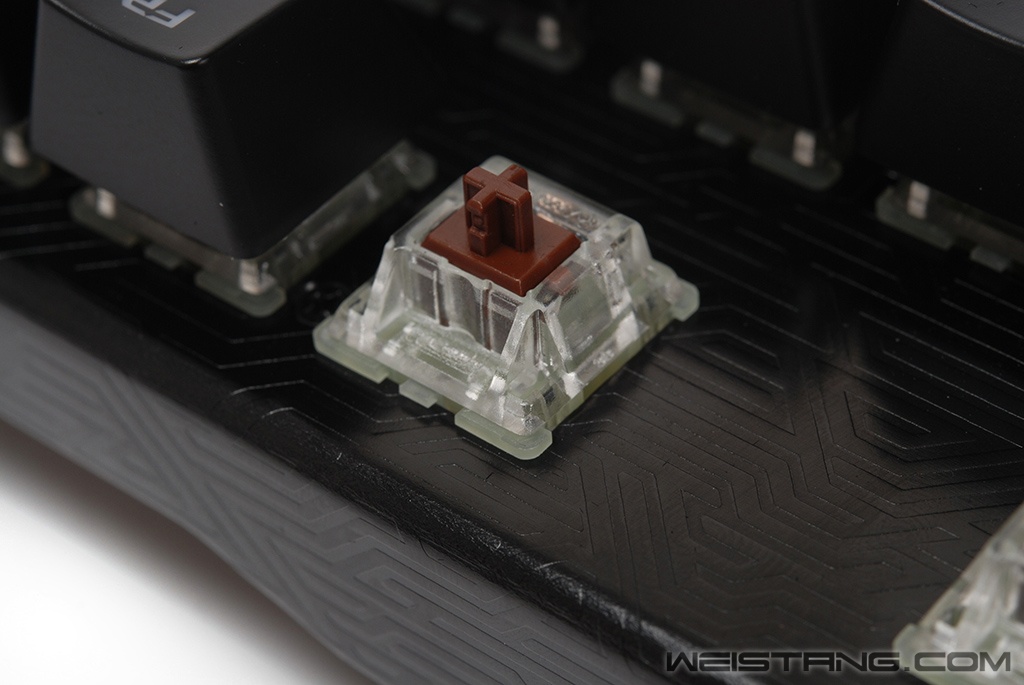

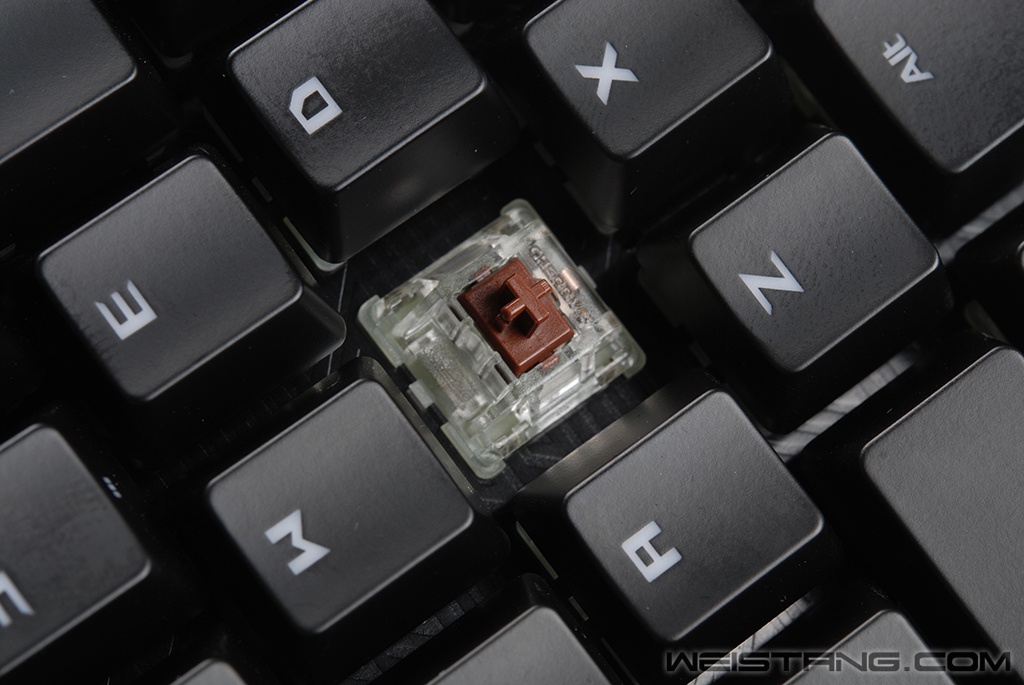

cherry mx rgb茶轴特写
cherry mx rgb茶轴特写
cherry mx rgb茶轴特写
键帽特写

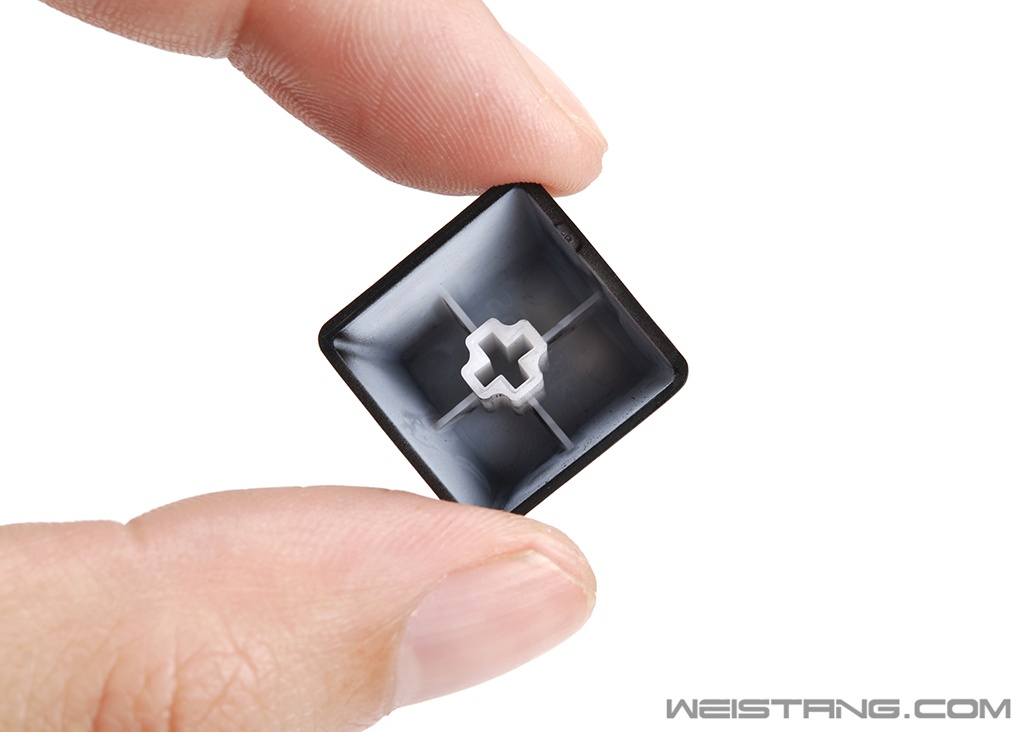

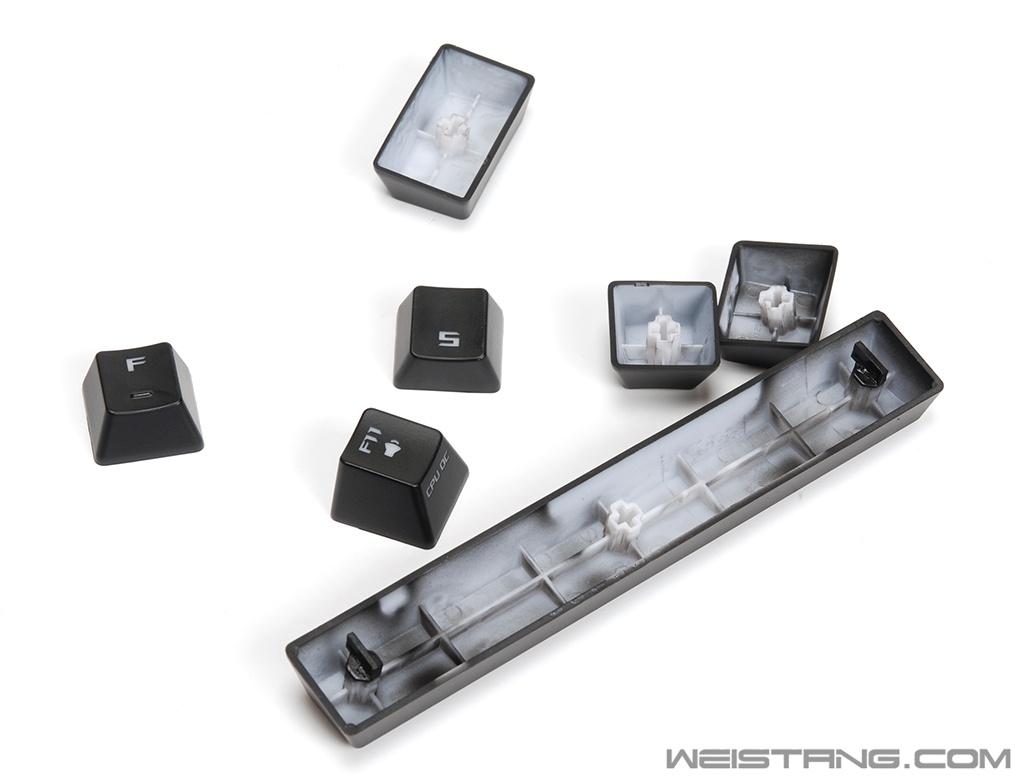

键帽厚度一般 但大键位内部加强筋都很到位
特写
特写
拆解
Claymore拆解很简单，所有螺丝全部都在键盘外壳上面，部分是隐藏在键帽下的，拆解难度3分吧，毕竟是平衡杆结构，拆大键位键帽会稍麻烦一些。

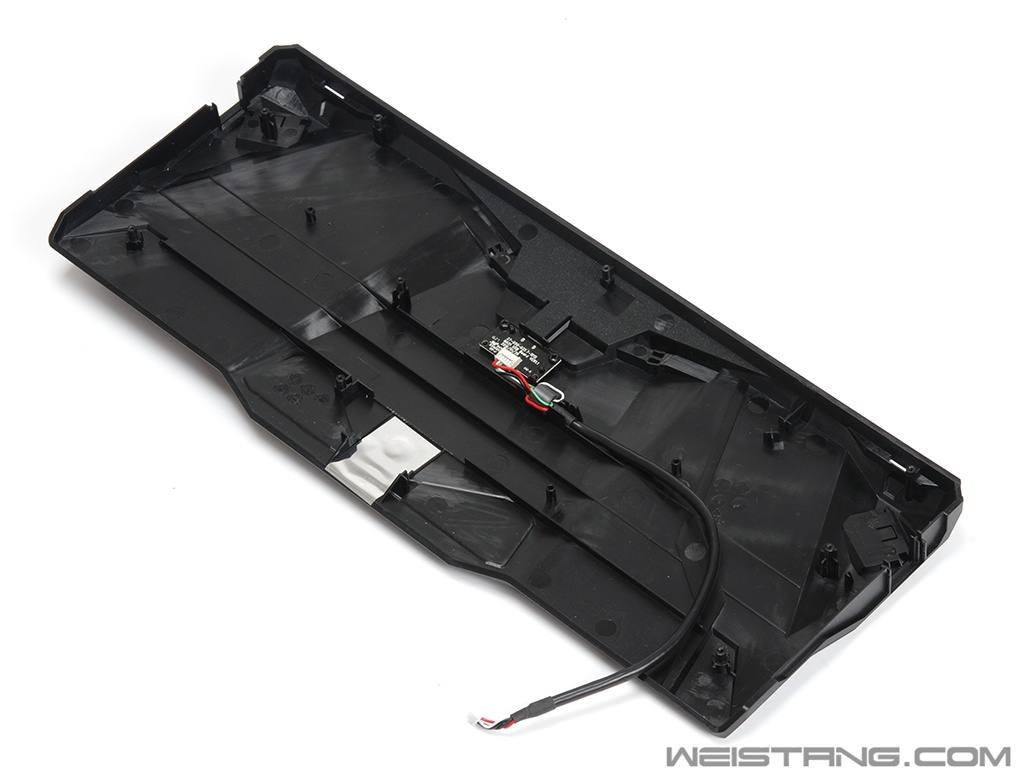

Claymore底壳特写 有设计内部理线槽 强度较好

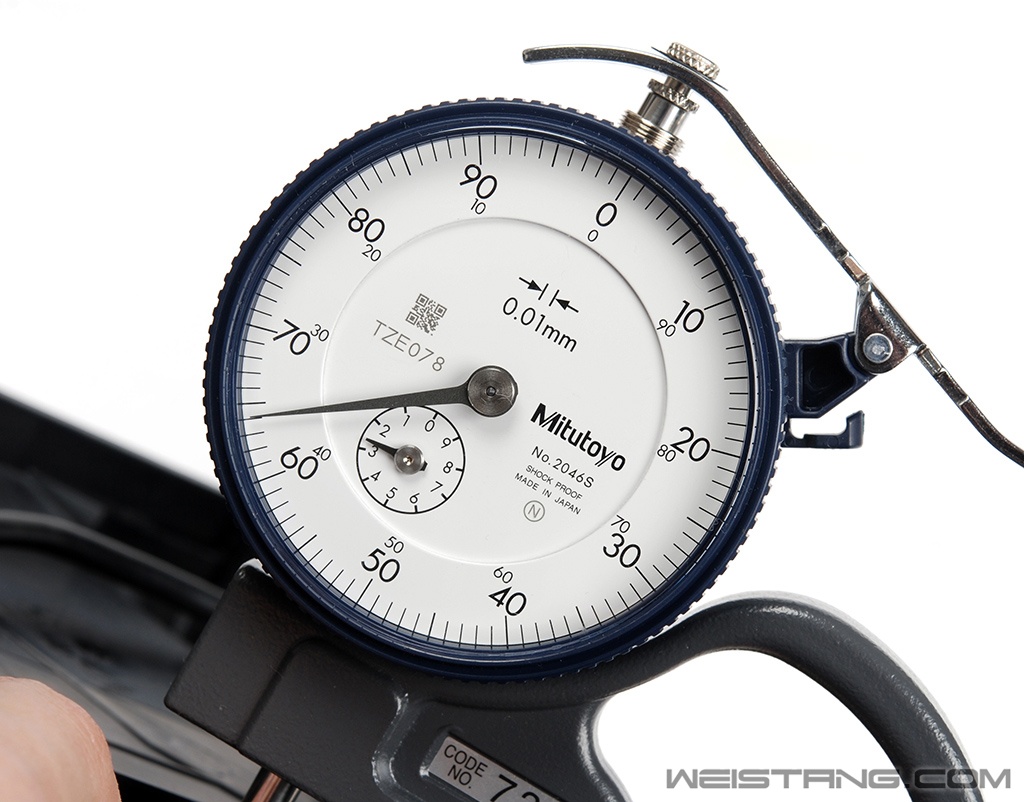

底壳厚度约为2.64mm

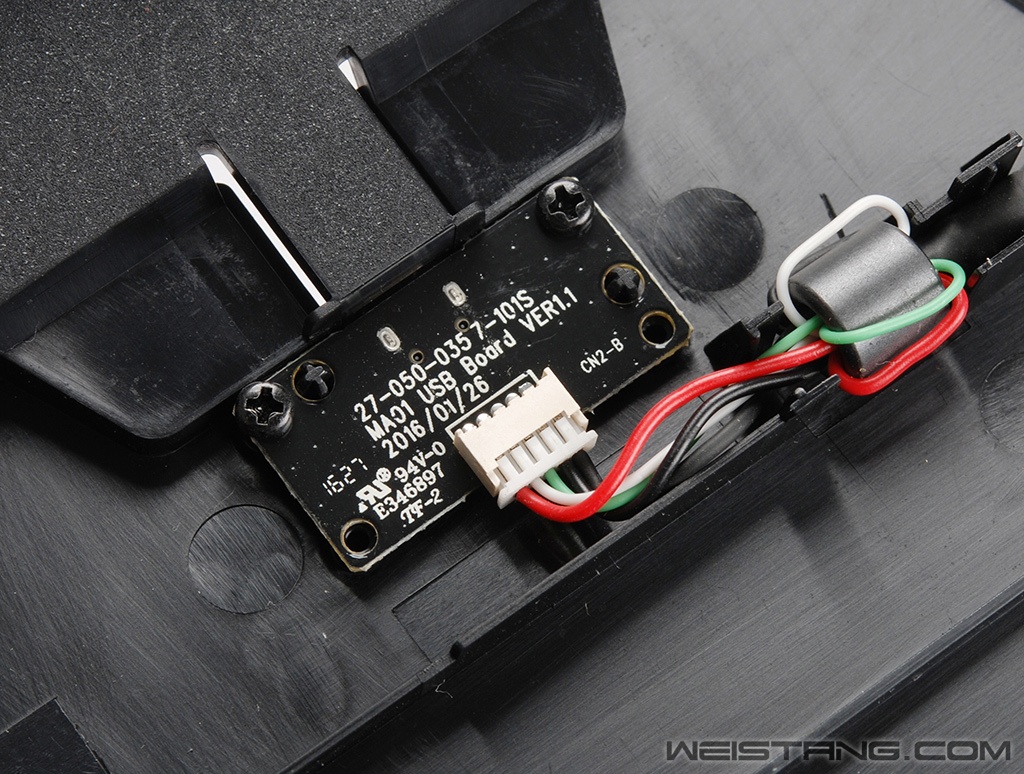

内部usb接线部分有磁环设计

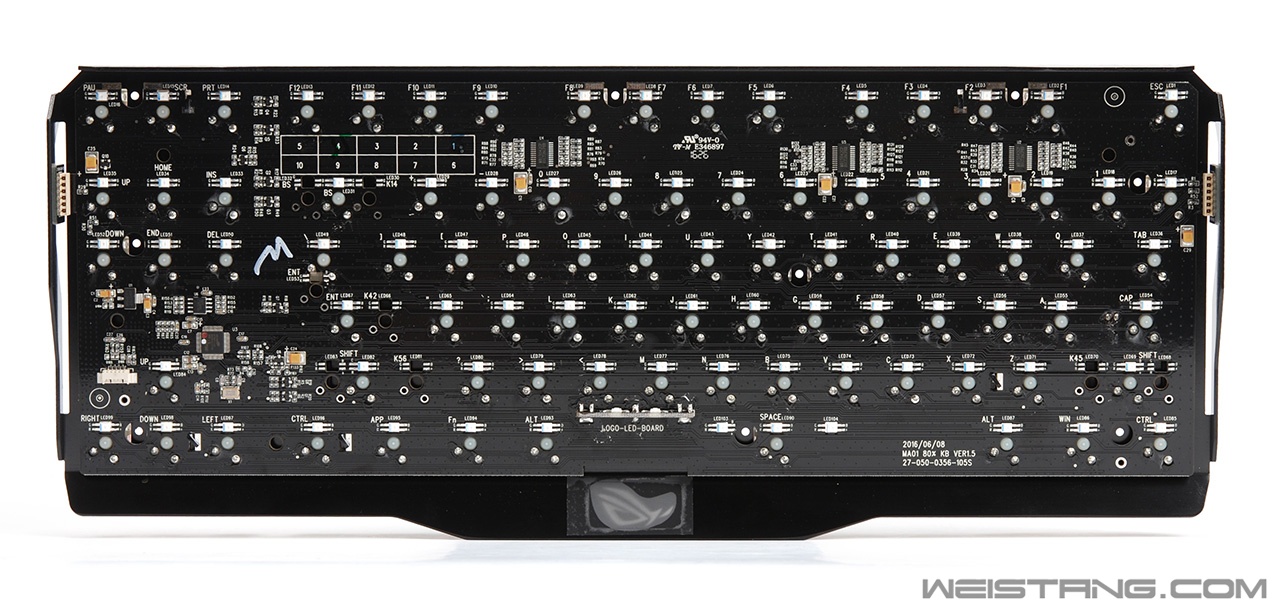

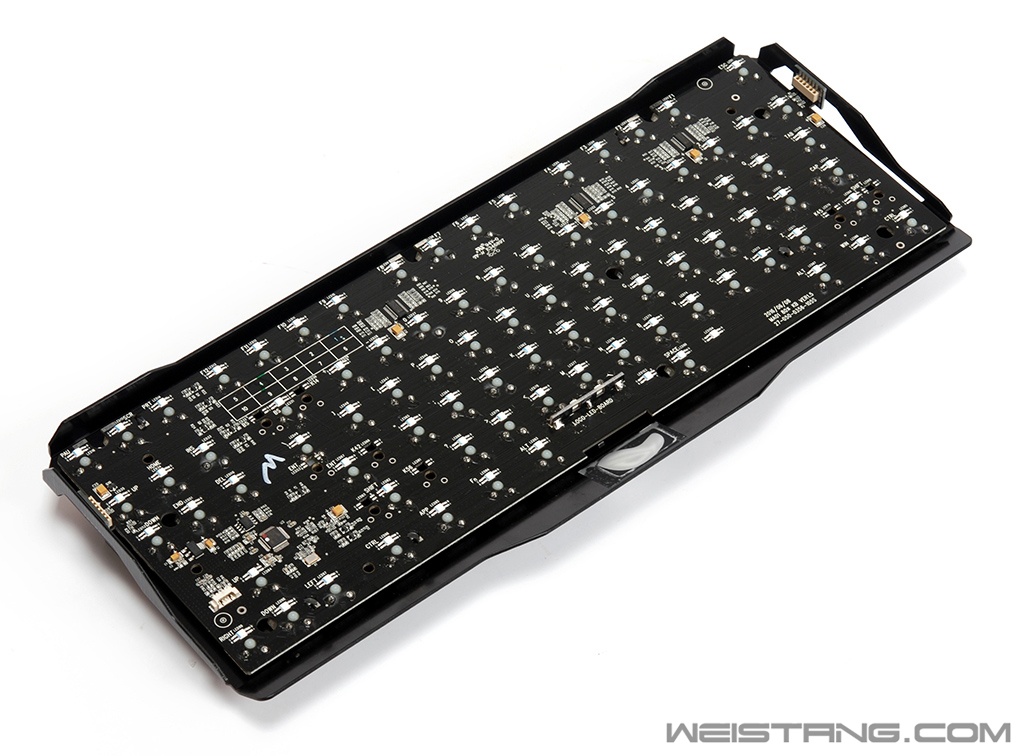

PCB特写
目前内地这边官方零售的Claymore键盘PCB方案都是在今年台北电脑展之后的改进版本，所以不难想象为什么上市会比较晚！整体PCB做工算是比较优秀，部分焊点还是有较明显的助焊剂，另外不知道最终天猫预订的版本是否会有易碎贴之类的设计，否则键盘拆解后很难看到差异。
PCB特写

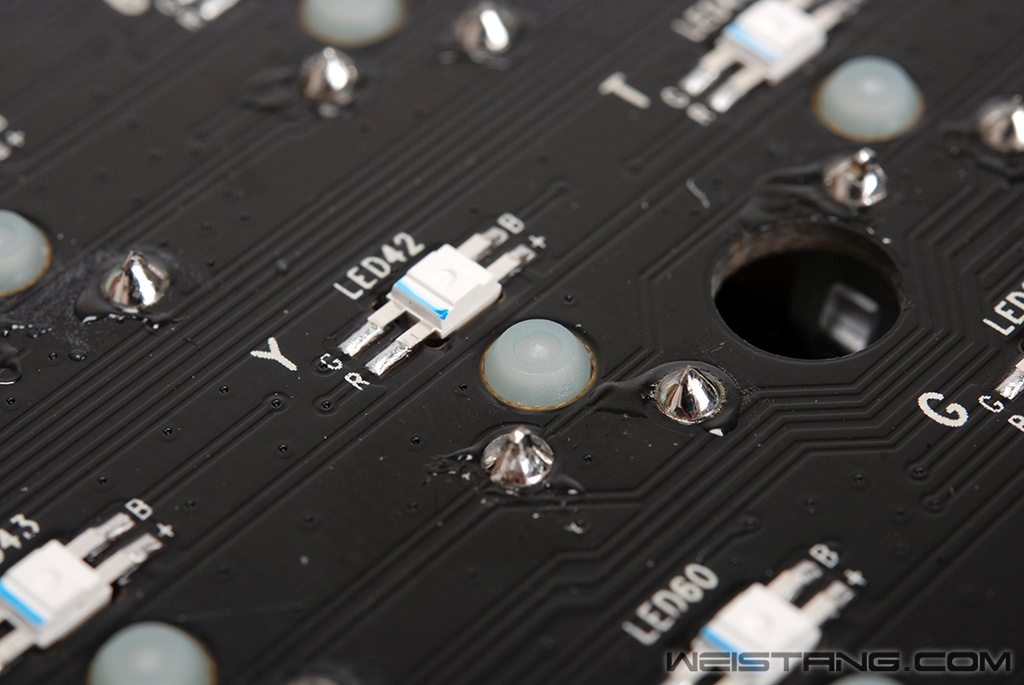

PCB开孔 采用的是大颗RGB Led 除了可以增加亮度也可以一定程度降低售后成本

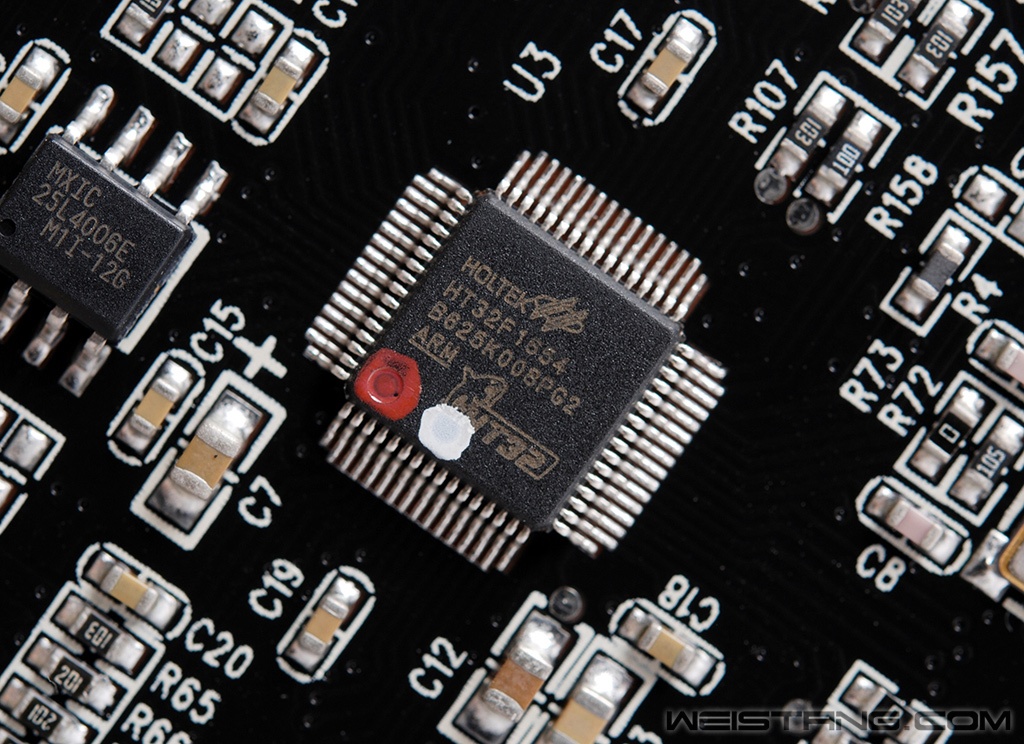

主控特写
Claymore的主控HT32F1654性能尽管不算顶级，但依然算是很优秀，32bit ARM Cortex-M3内核，72MHz主频，64KB片上Flash存储器，16KB片上SRAM，采用同类方案的还包括Ducky 2108S2 RGB，酷冷MK Pro L/S，性能很稳定。

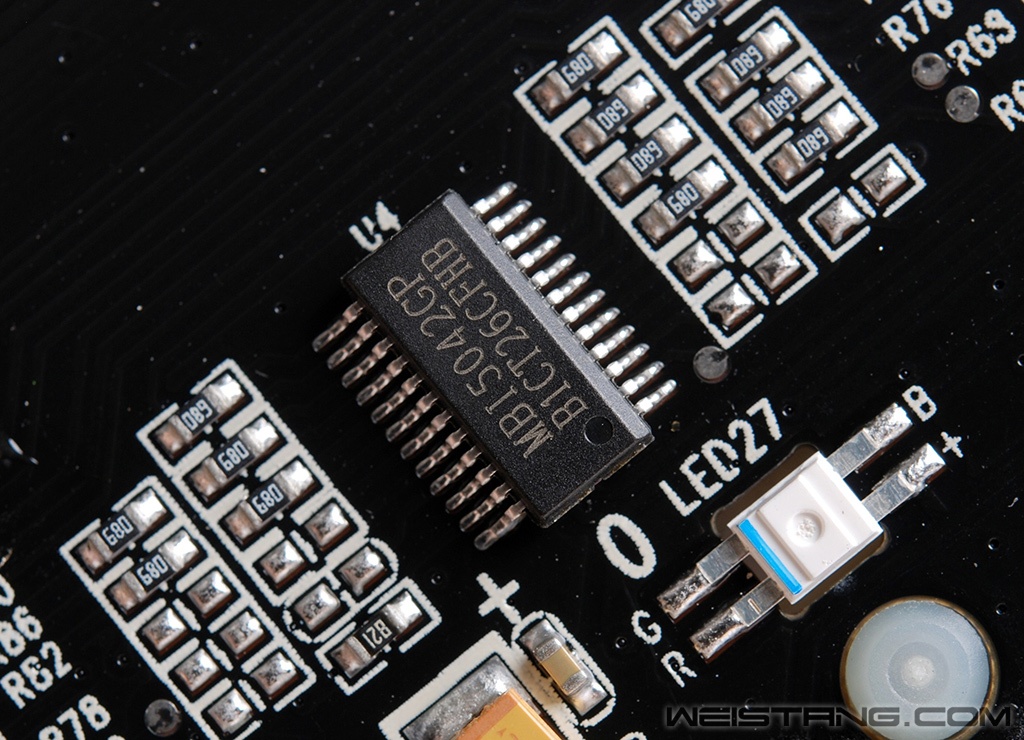

MBI5042GP 非常强悍的LED阵列Driver IC ，同样方案的还有Ducky 9008S4

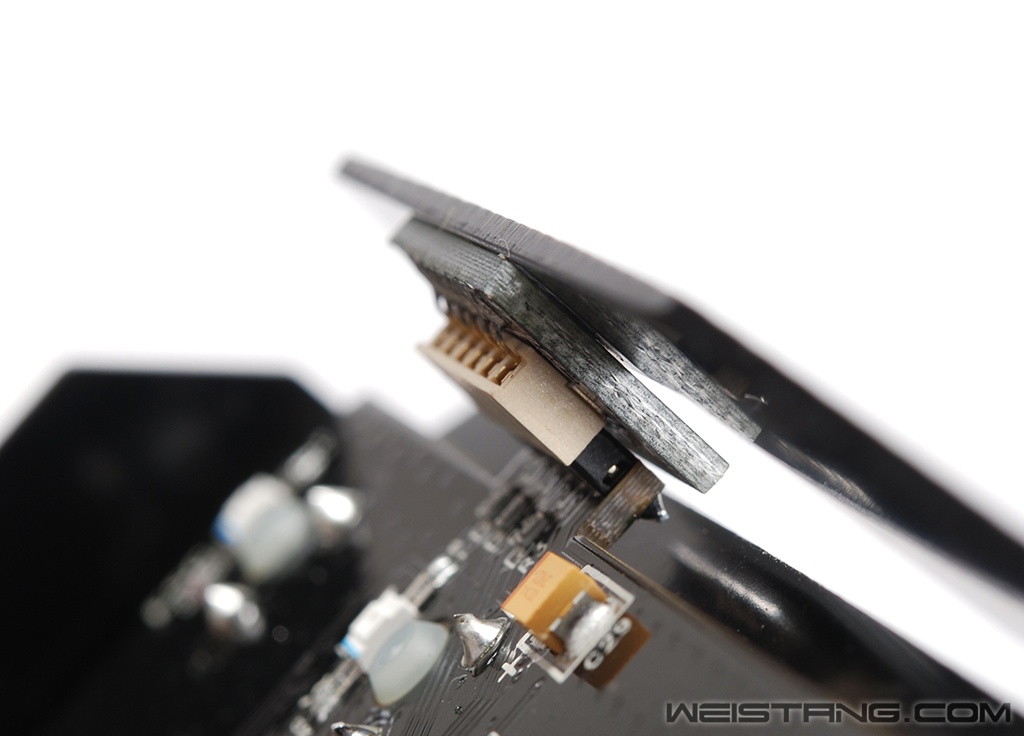

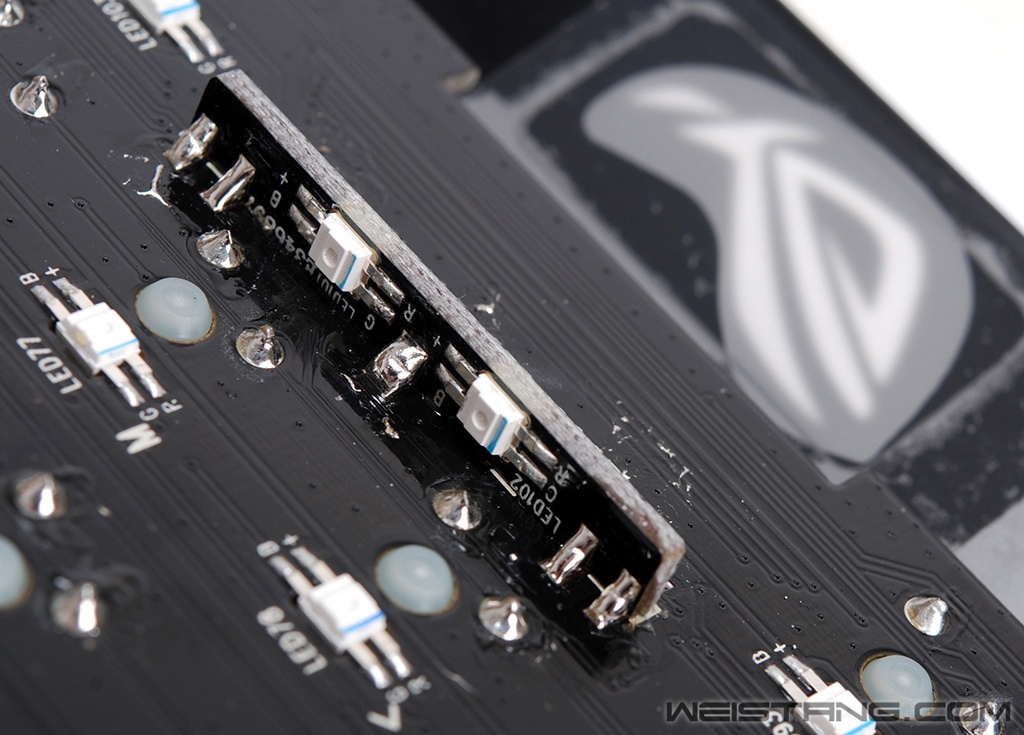

照亮ROG LOGO的独立led pcb

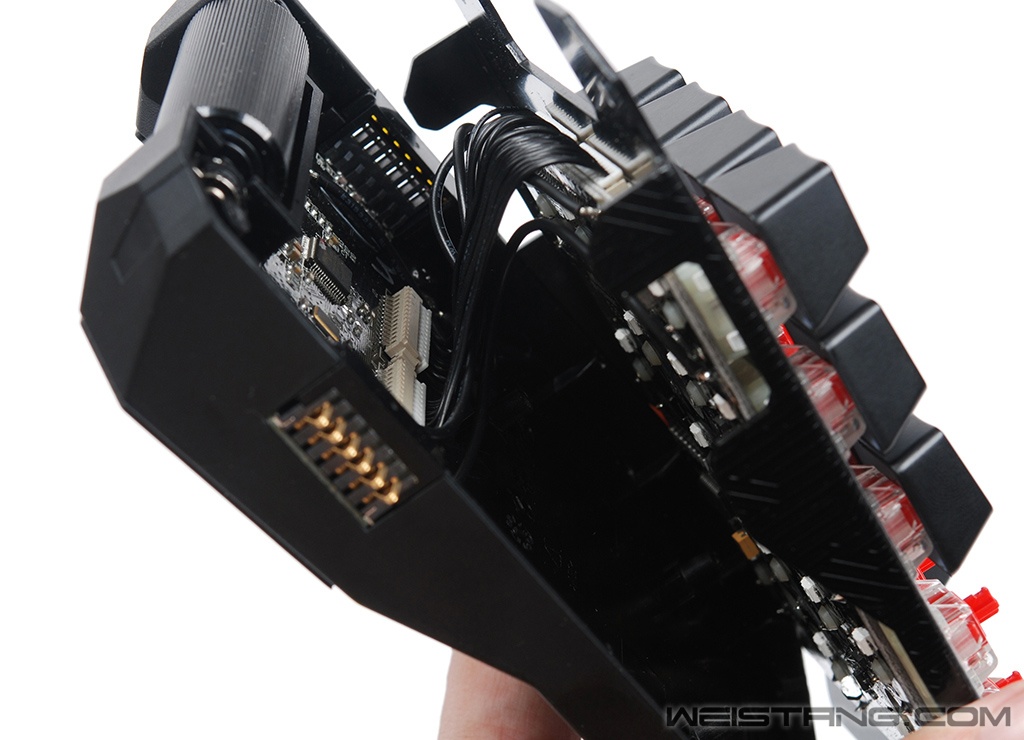

金手指部分模块内部特写
键盘边缘金手指部分上半边是顶在金属侧边上的 一定程度也是强化结构的设计

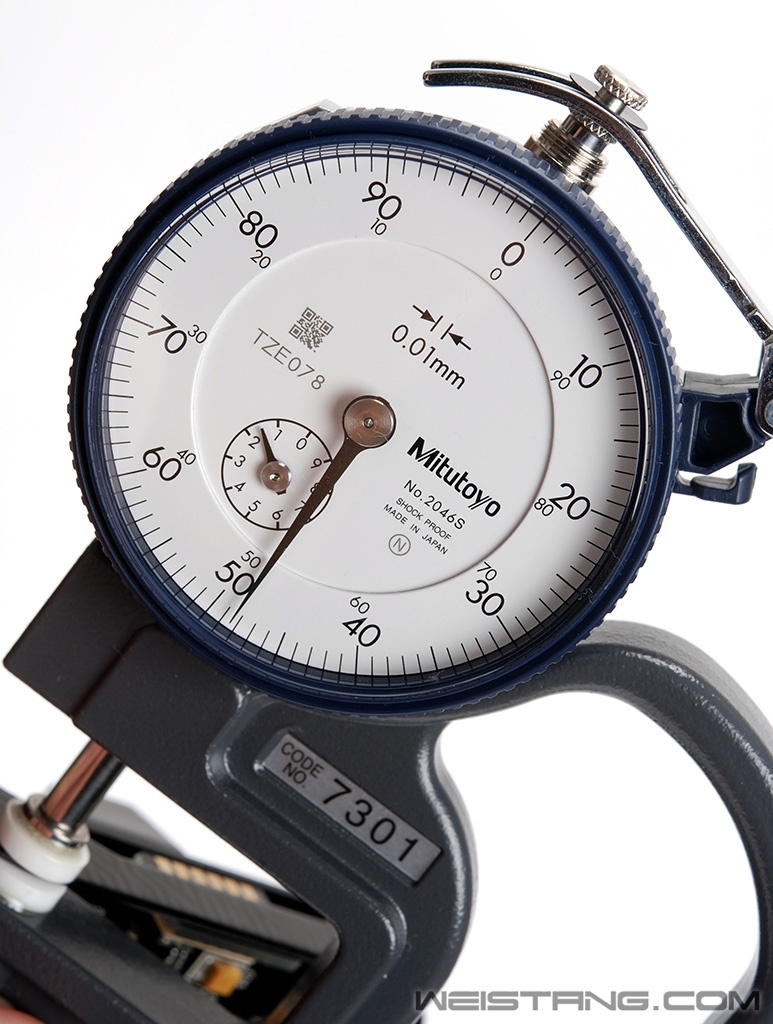

金属外壳厚度约为1.48mm
拧下即可螺丝后就可以打开外壳了

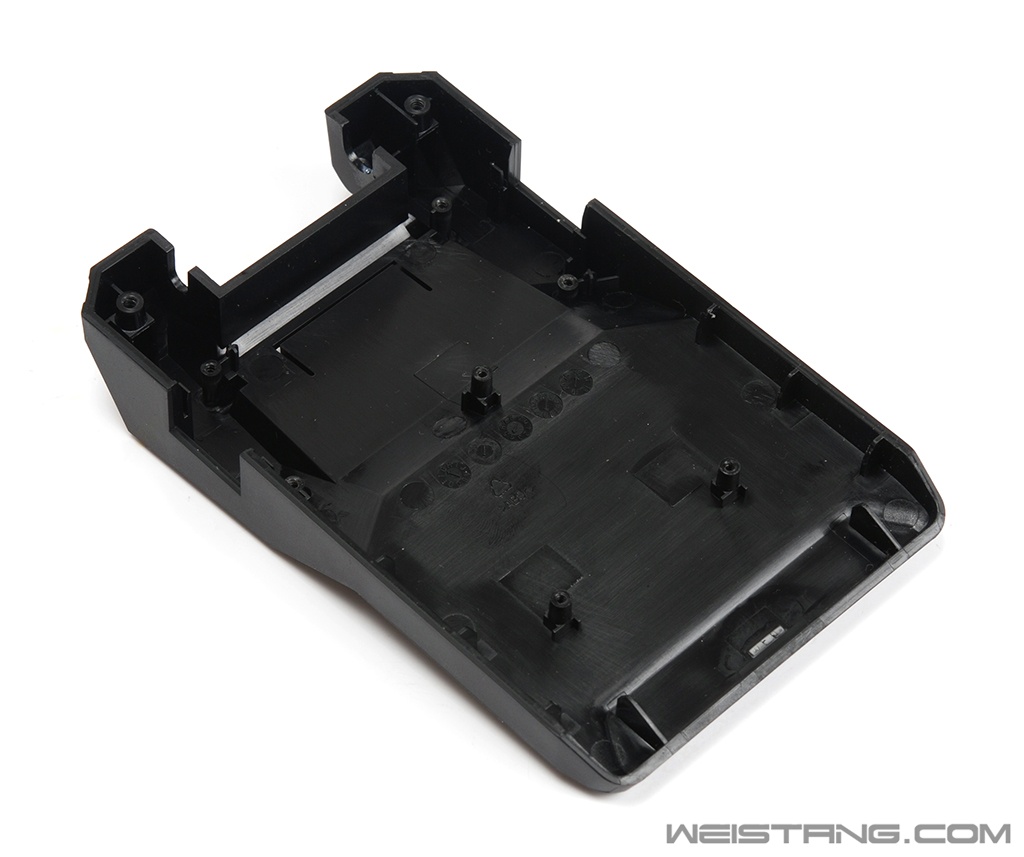

数字键盘部分的底壳
数字键盘部分是两张PCB 这真的是不得已的做法 因为RGB和多接口扩展对于布线来说压力略大

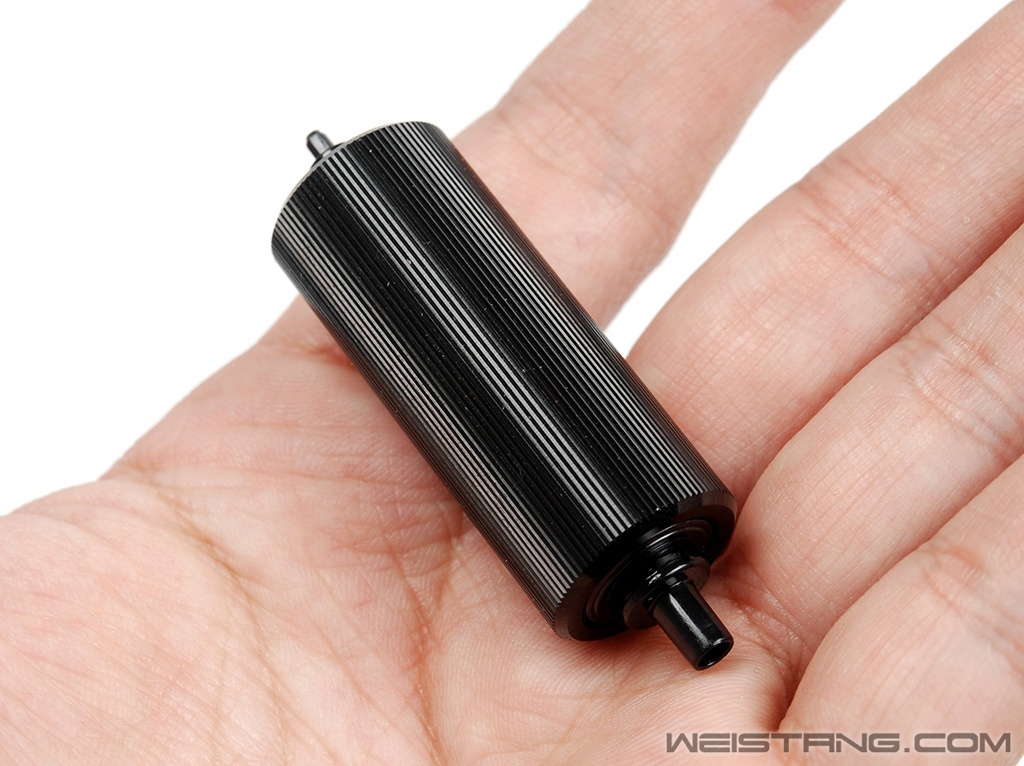

金属滚轮特写 做工很好

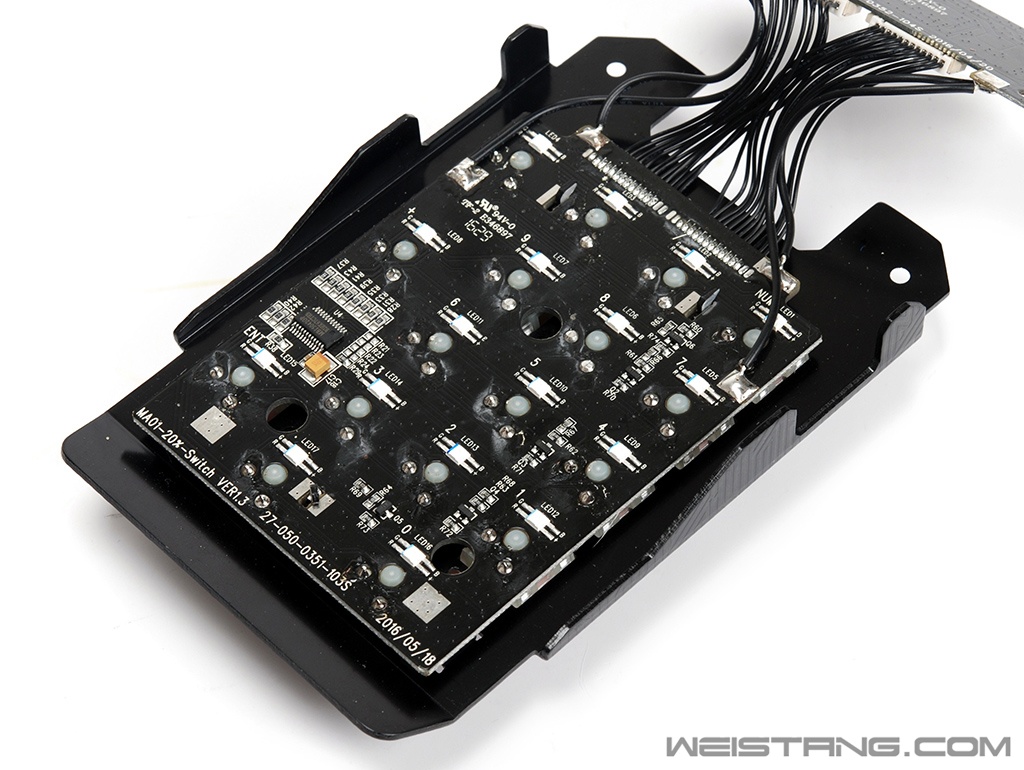

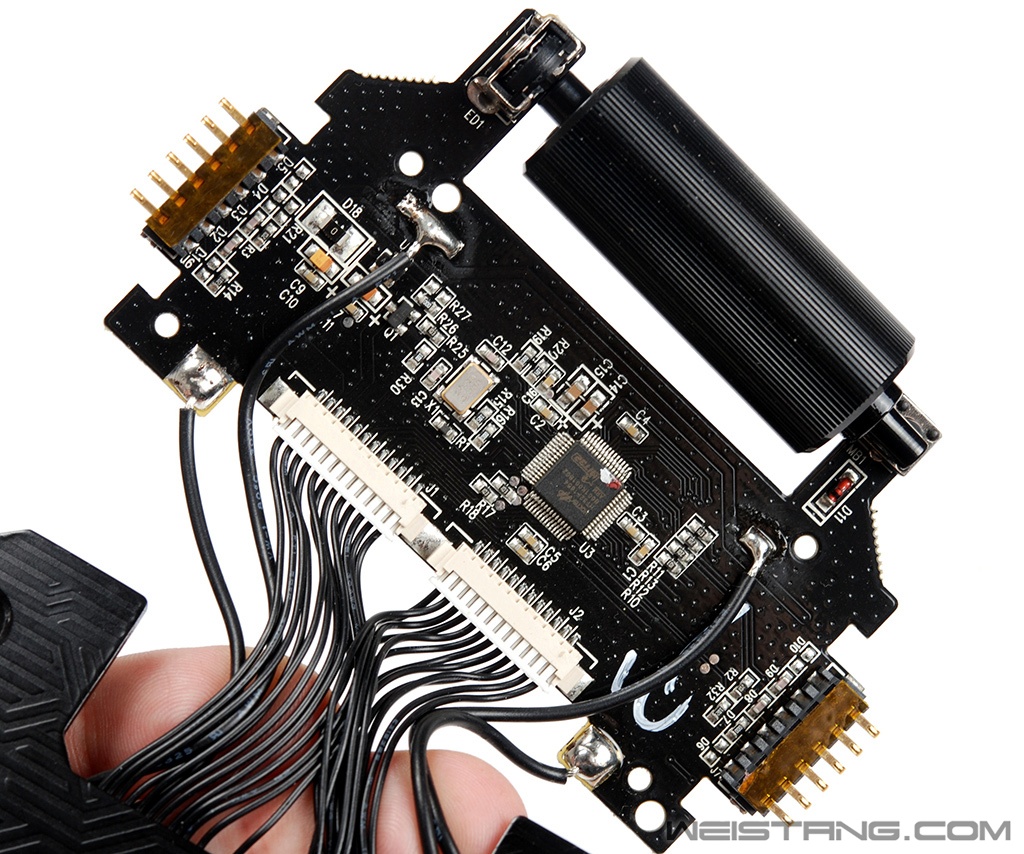

数字键盘部分PCB特写

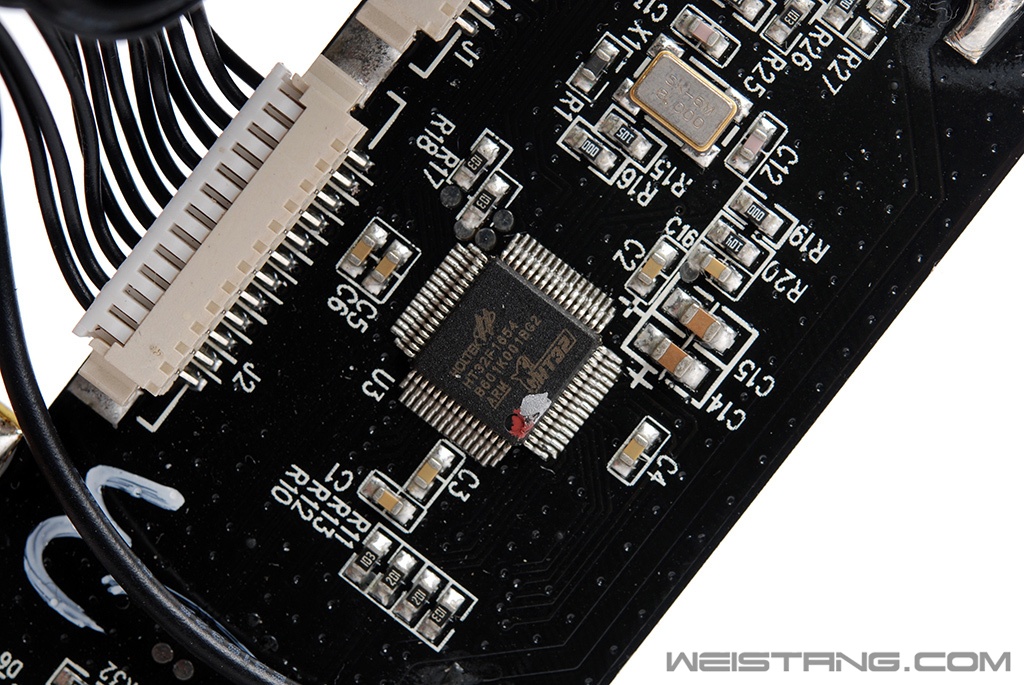

HT32F1654跟Claymore主键盘相同的主控
其实数字键盘部分也可以引出单独的usb接口，内部有独立的主控方案，如果是矩阵扩展的话，那估计插座触点要很多了！这样的键盘成本也是高在这里，本身要考虑RGB和主控以及LED驱动IC，这些对于一个PCB面积很小的数字键盘来说布线会紧张一些，而Claymore的模块数字键盘还要考虑两边的接口，所以我们能看到接地线左右两侧是Double的！

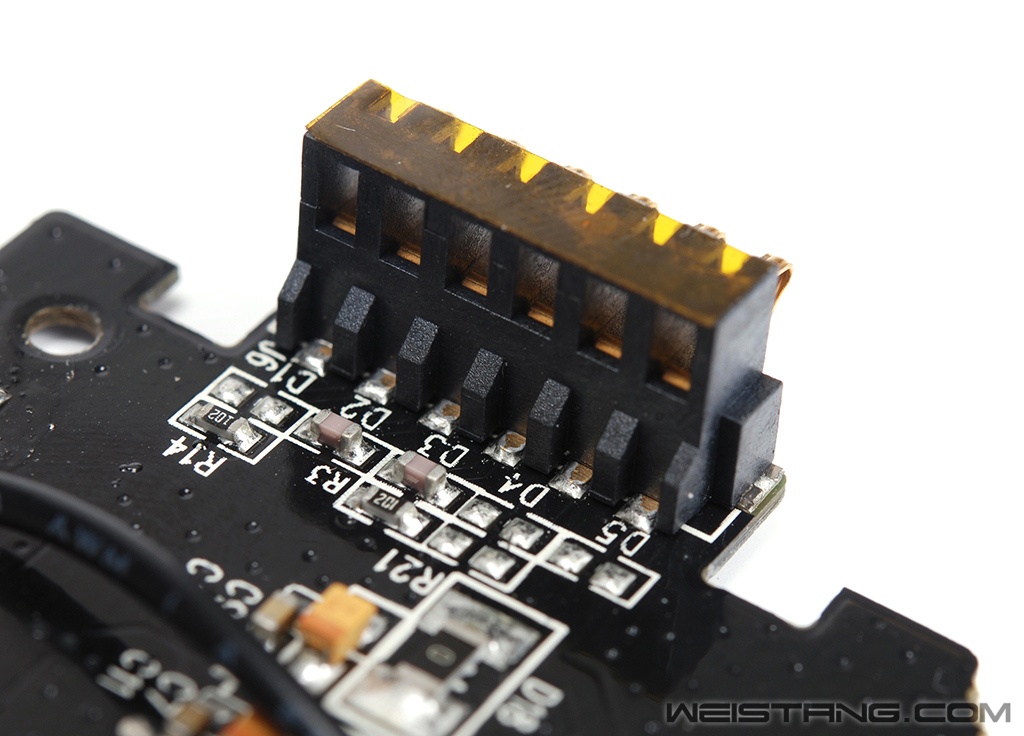

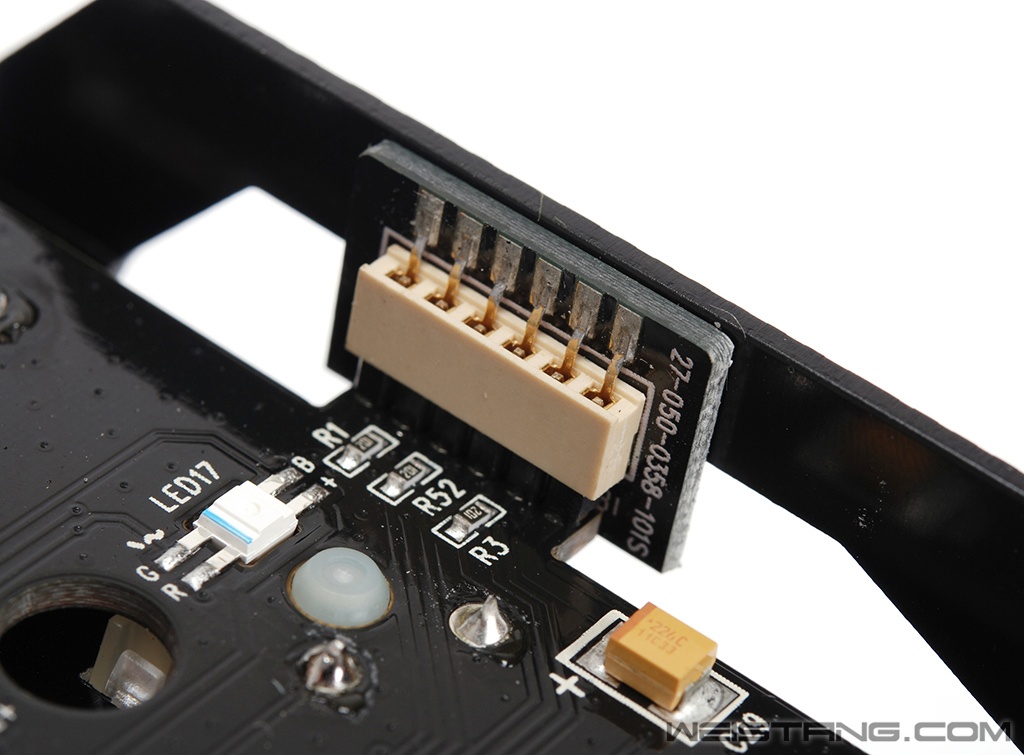

数字键盘部分触点部分模块特写

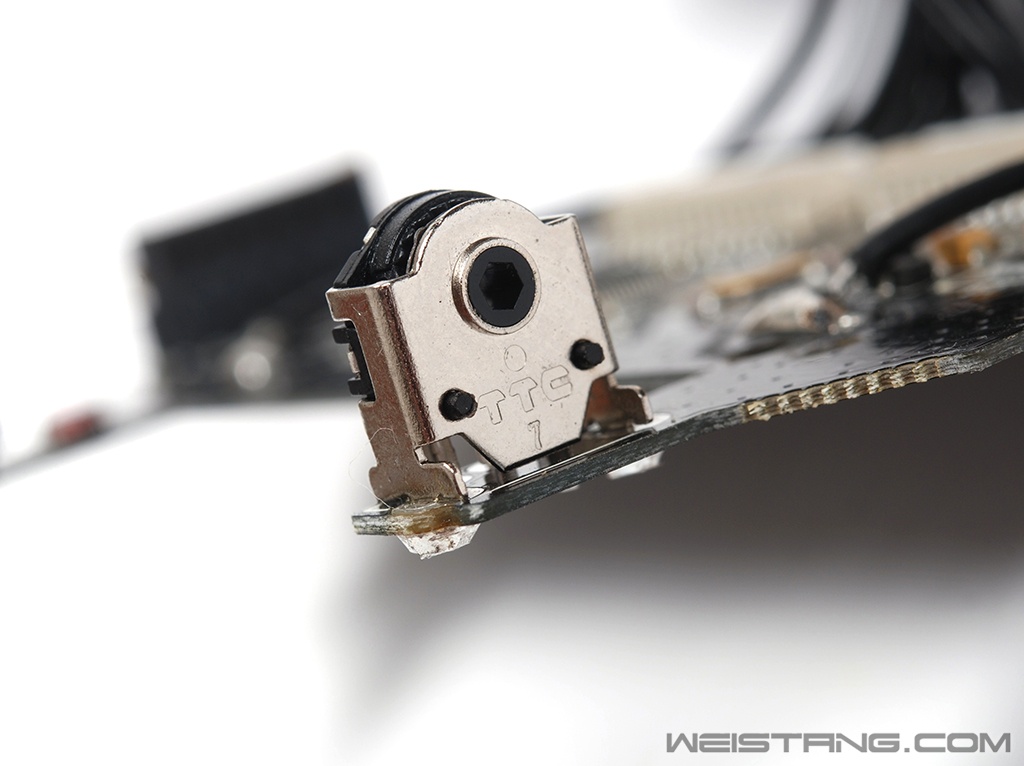

7mm TTC编码器 焊脚饱满
界面
其中风扇调节需要搭配Fan Xpert和ROG Armoury，据悉今后ROG努力的方向就是将这些软件整合到一起，这样无论是ROG主板还是显卡或者外设产品只需安装一个控制平台即可，这样会大大增加技术的实用性和可靠性。而KETBOT应用则是需要采用对应支持的ROG主板，同时电源也要支持S5模式！但我想多数100系列的ROG主板用户支持Claymore的KEYBOT应用是问题是不大的。

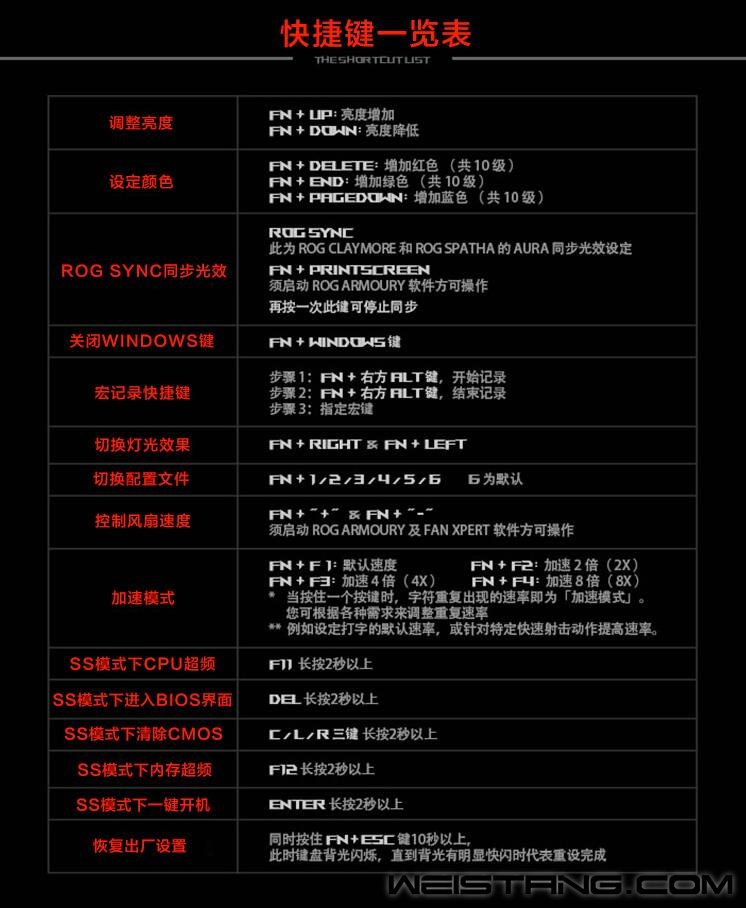

快捷键一览（摘自Claymore天猫店产品描述）

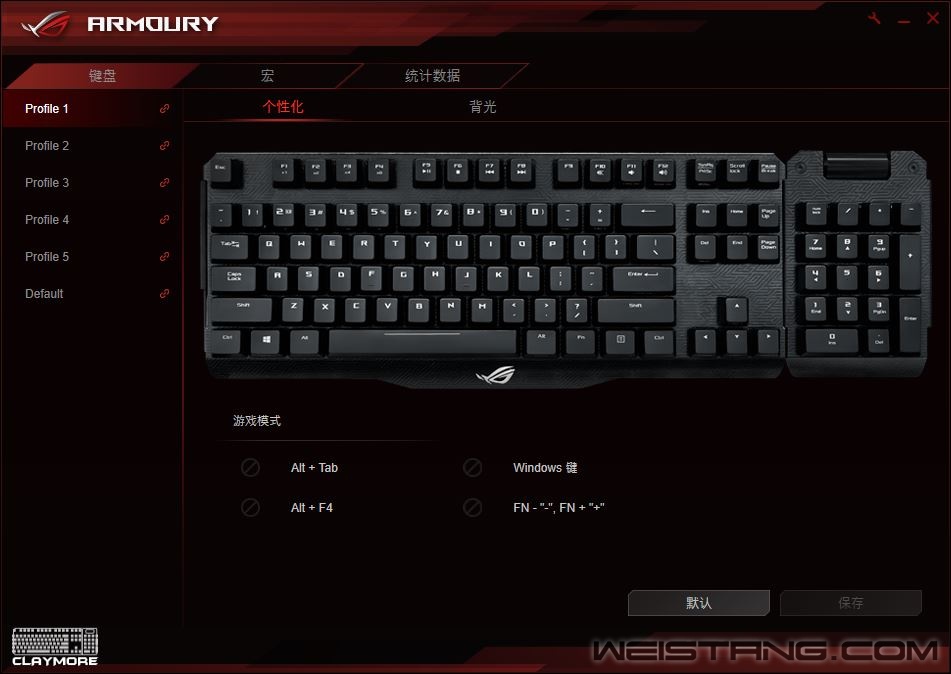

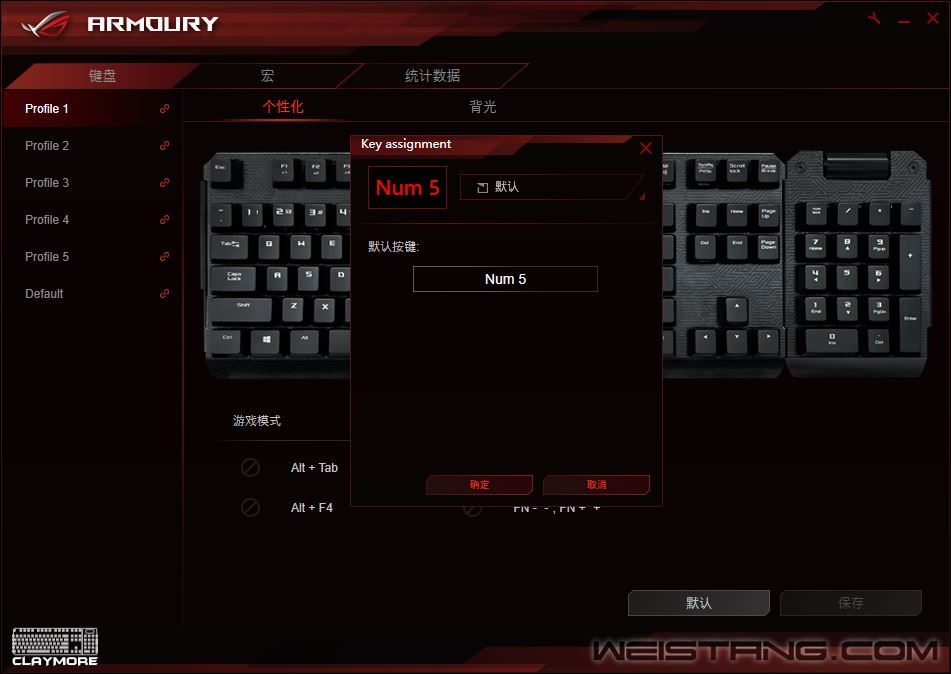

主界面
全键可编程 支持宏定义

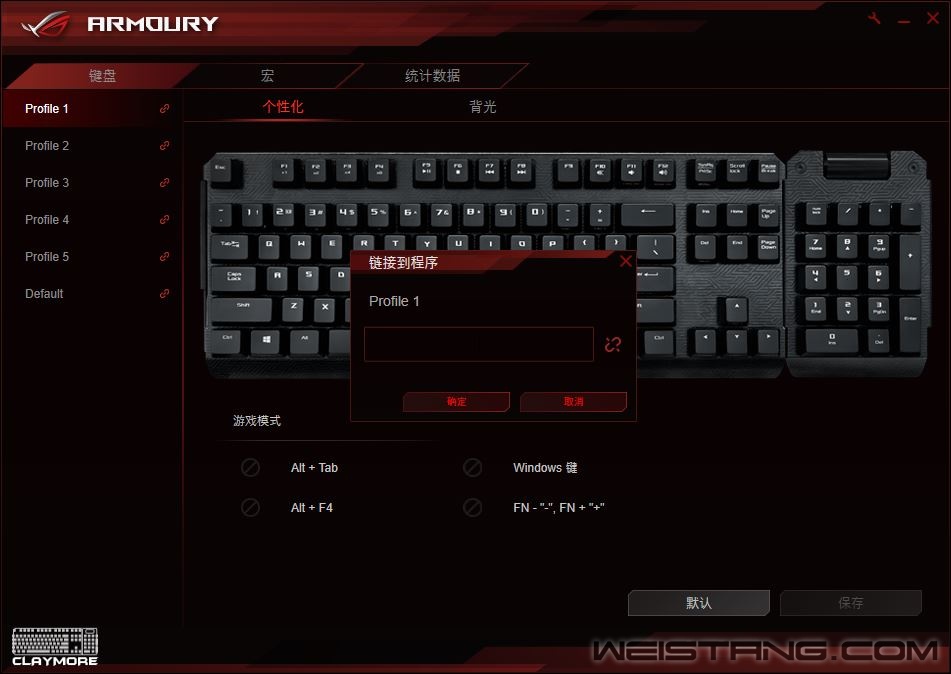

Profile可以直接链接到对应的程序
支持9种RGB背光效果 用户可以根据自己情况选择灯光颜色
不过灯效的过渡速度并不能调节，这个可能还需要后续软件的完善，目前提供的只是比较基本的功能。

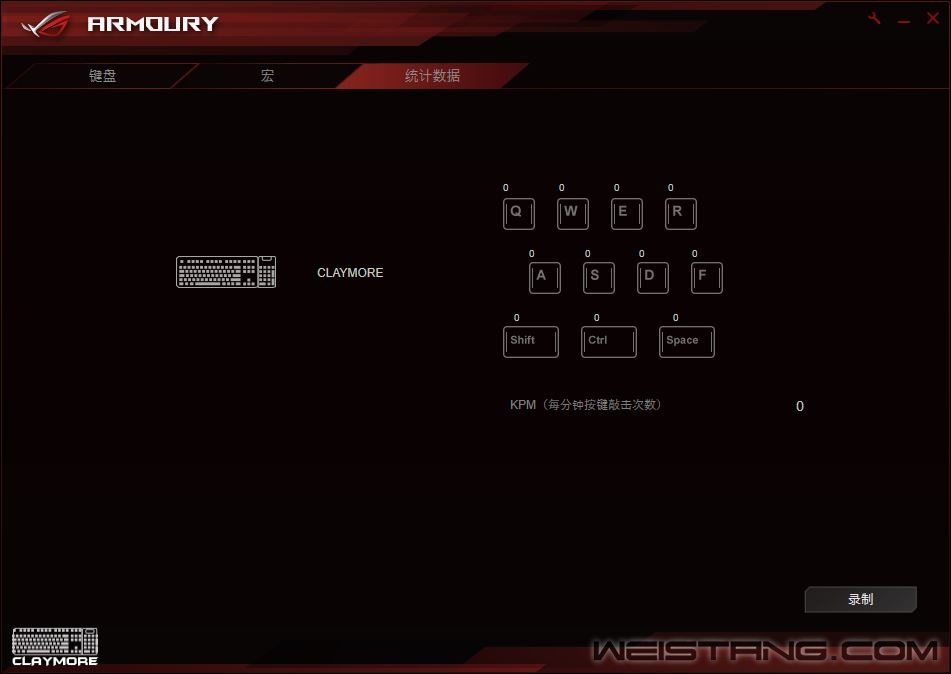

支持按键统计录制

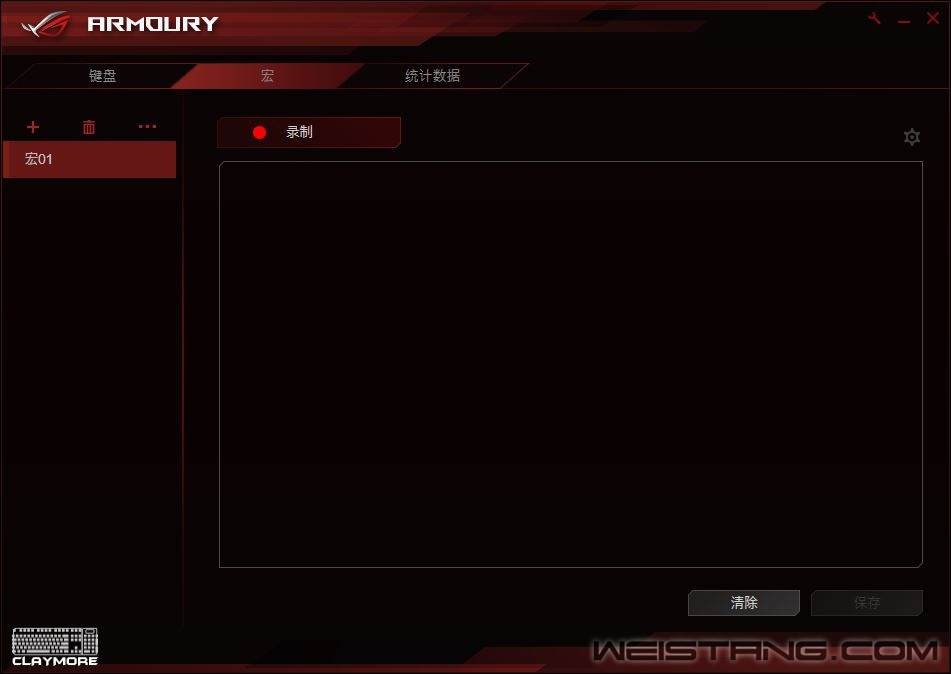

录制宏

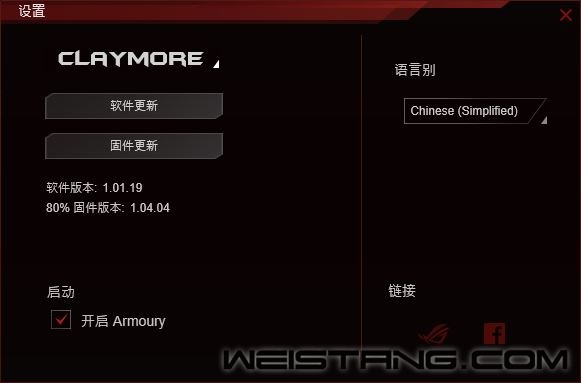

在驱动界面中同样可以更新固件

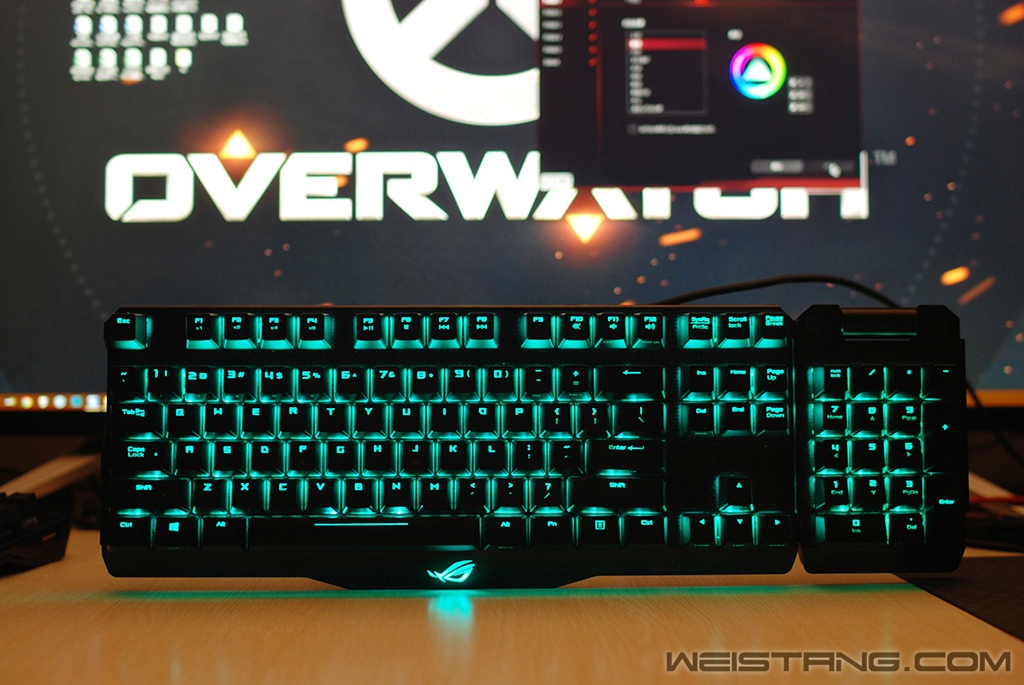

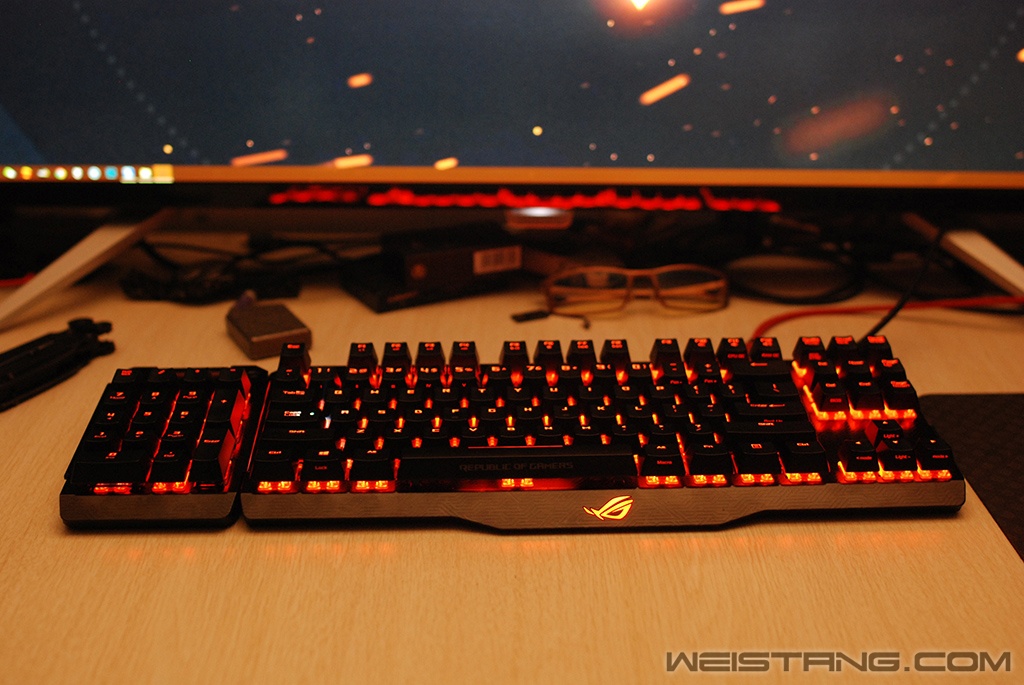

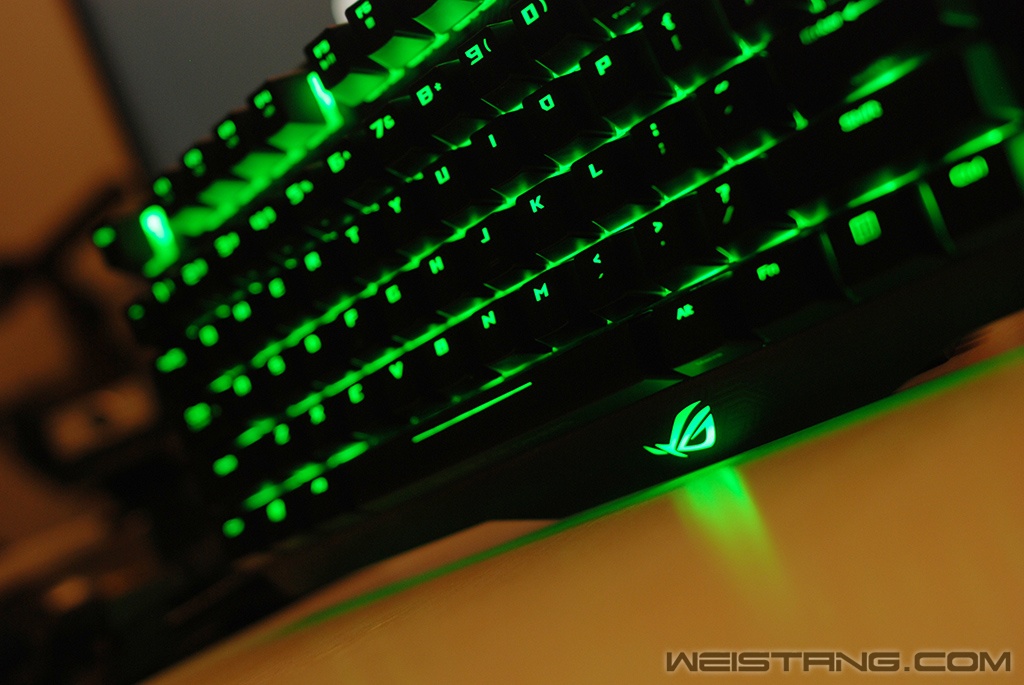

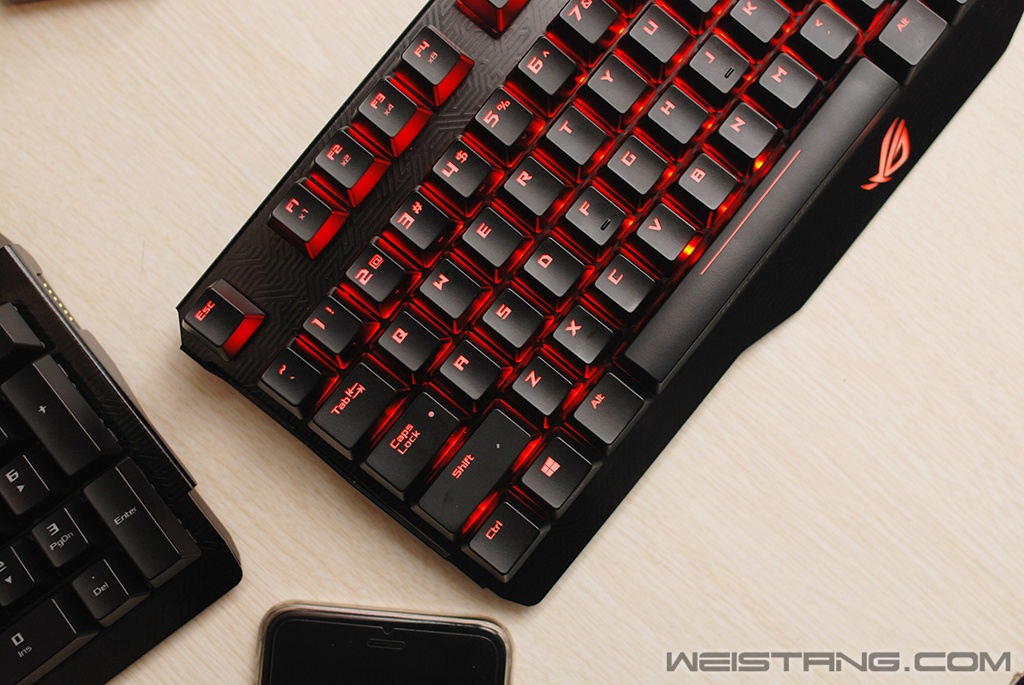

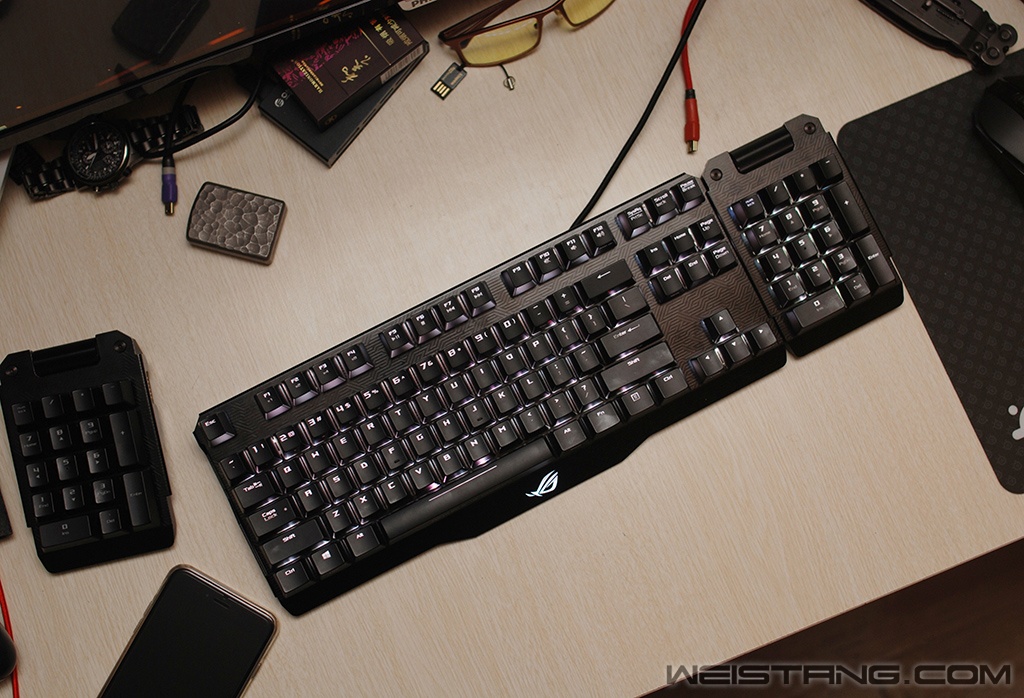

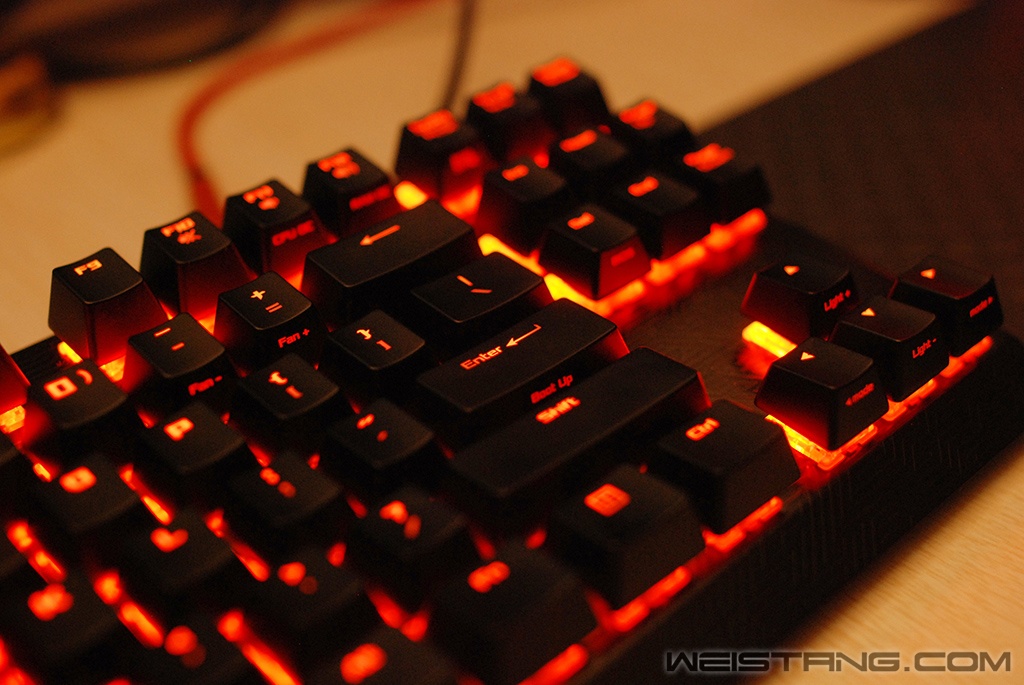

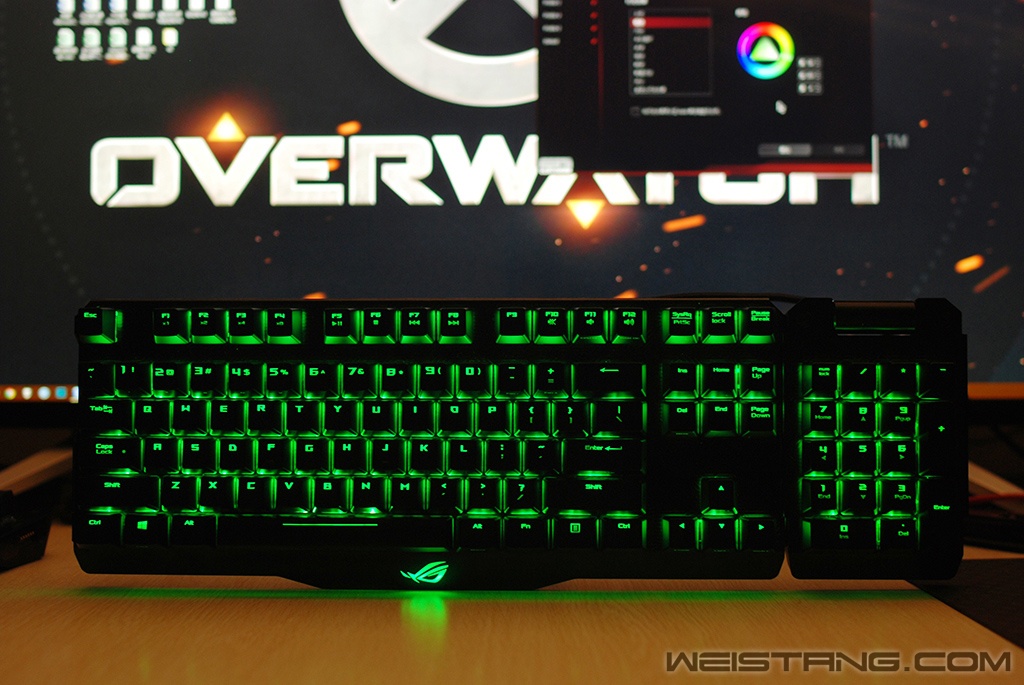

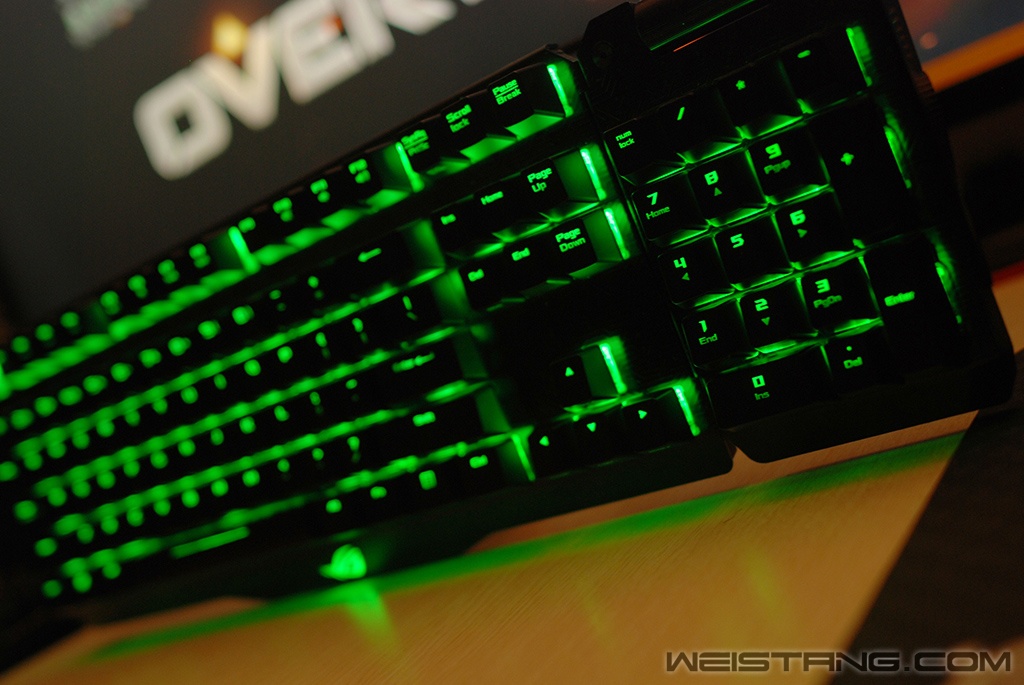

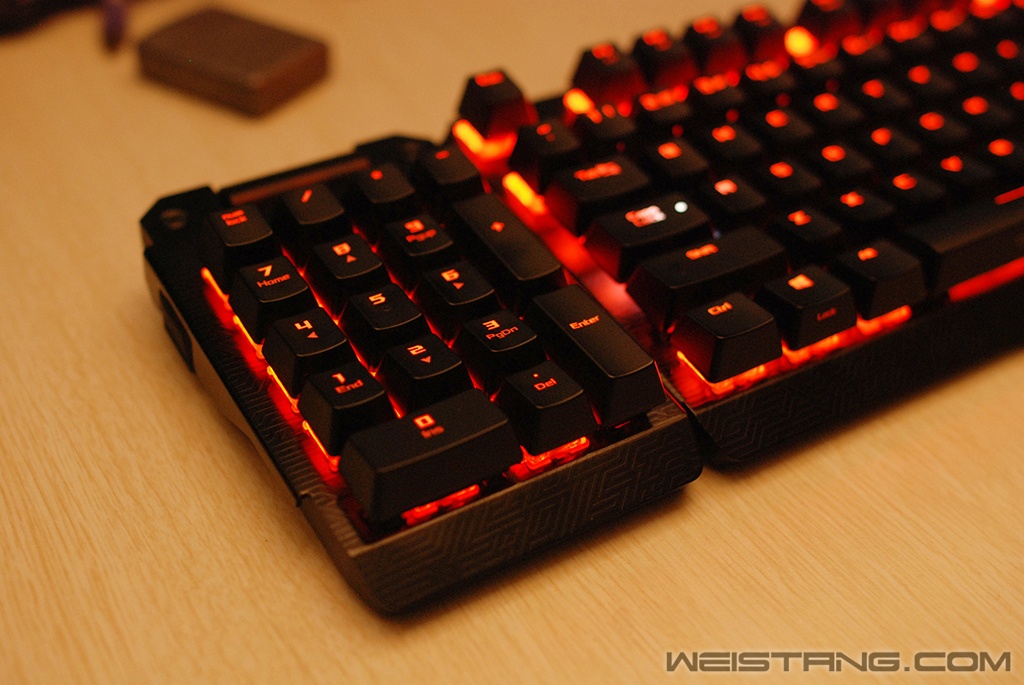

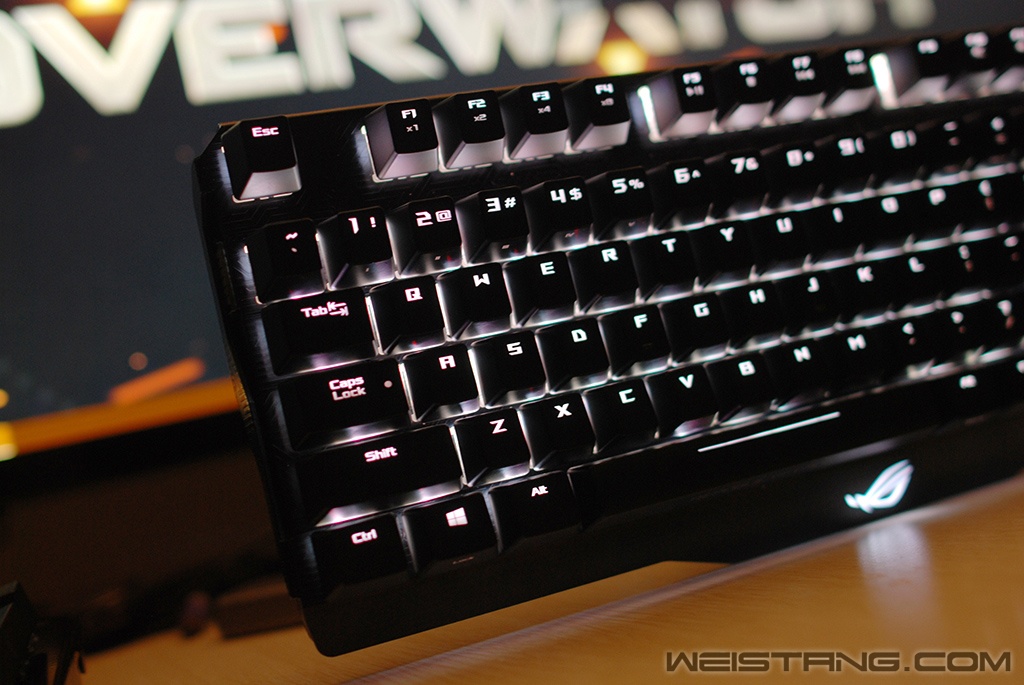

实拍（一）

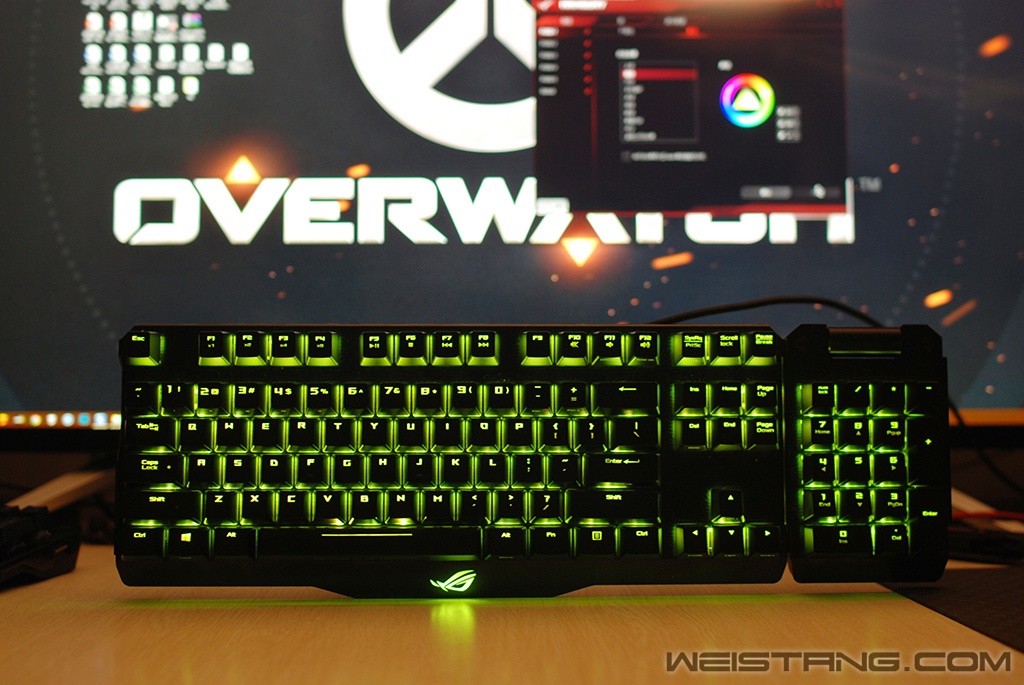

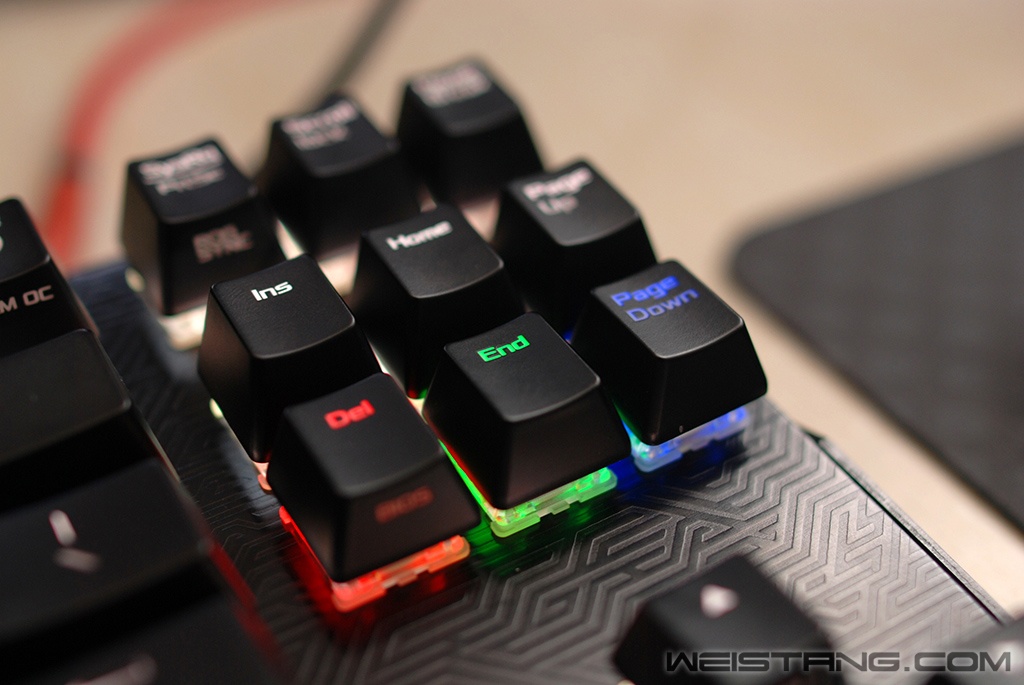

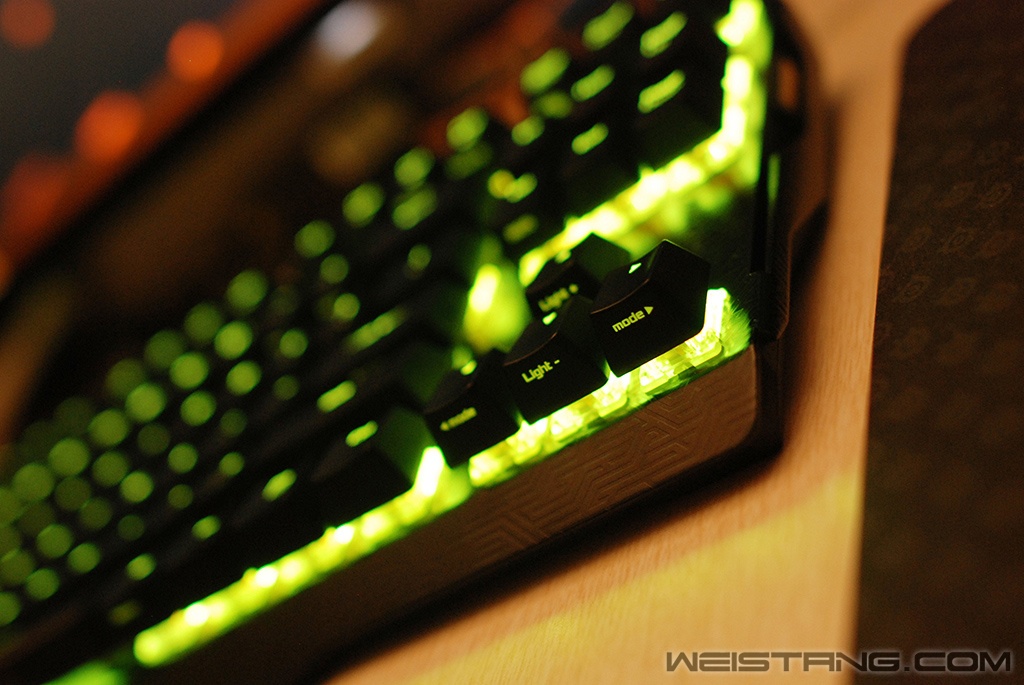

首先说一下Claymore的亮度表现，整体亮度介于K70 RGB和MK Pro L之间，算是适中的亮度，其中比较方便的是根MK Pro L类似，有FN+RGB通道简易调色模式，也就是在指定某些背光效果下按住FN的时候，Del、End和Page Down这三个按键分别对应RGB三原色通道而对应亮起，每个通道有9个亮度值，并且可以对应这三个按键实时显示。

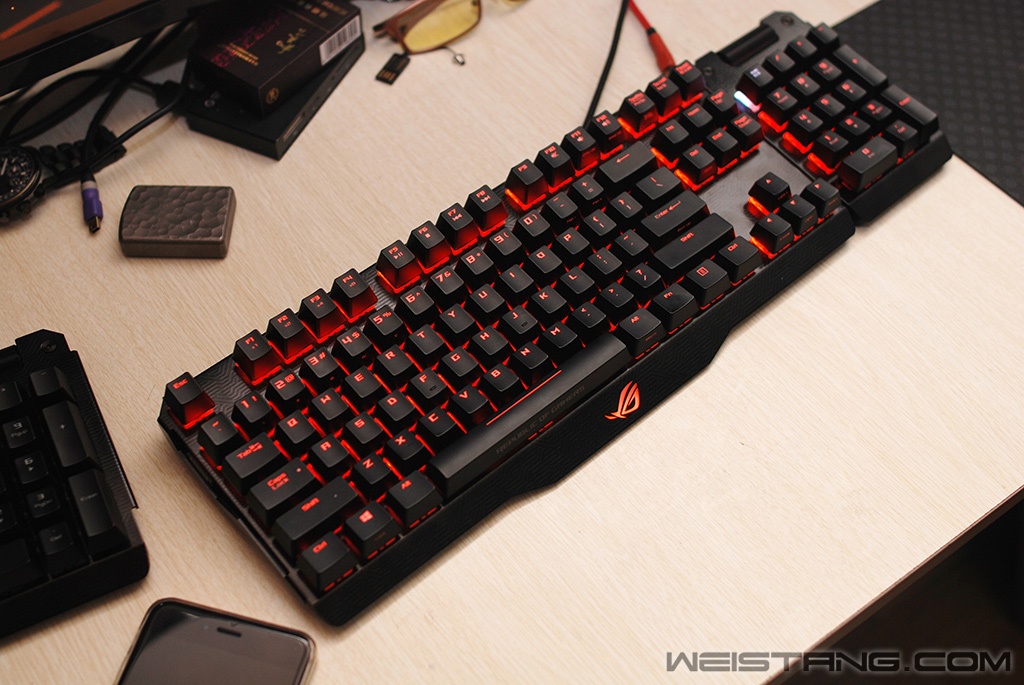

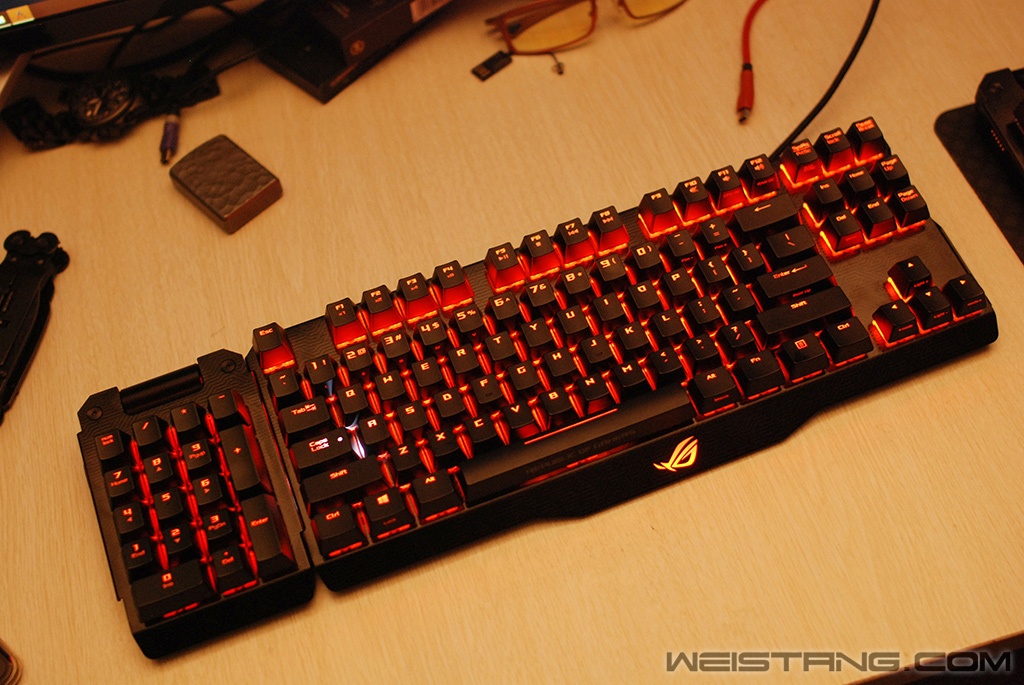

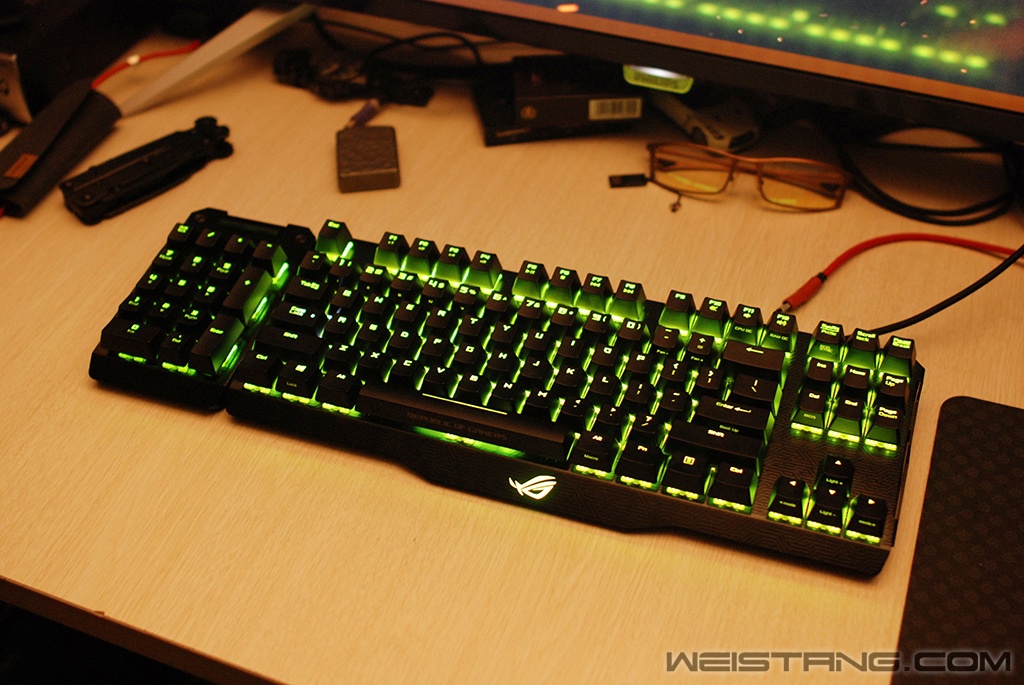

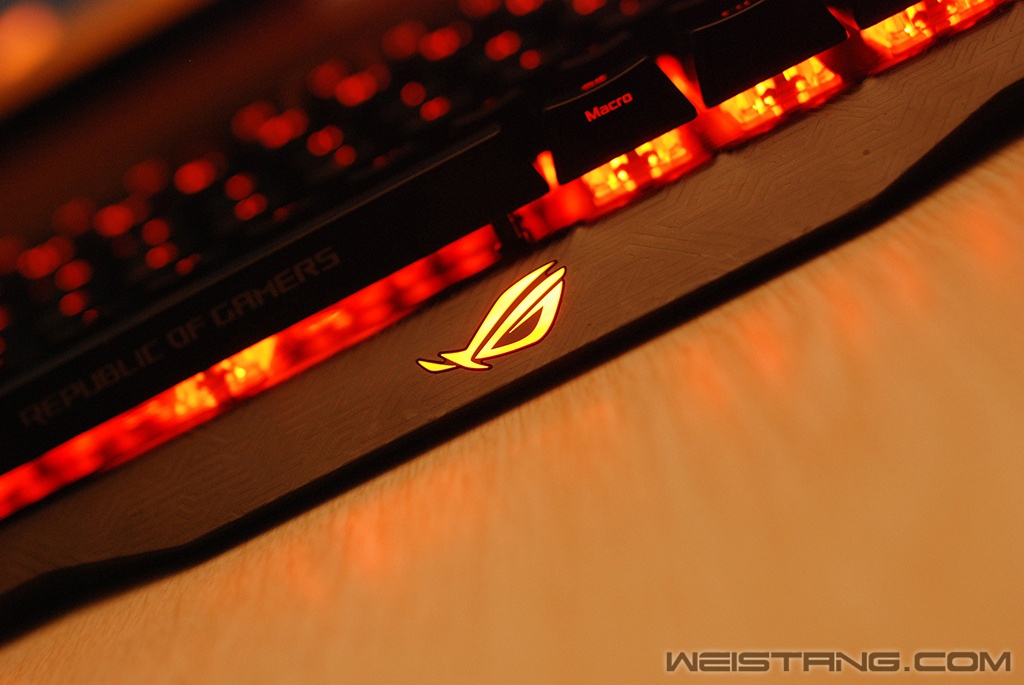

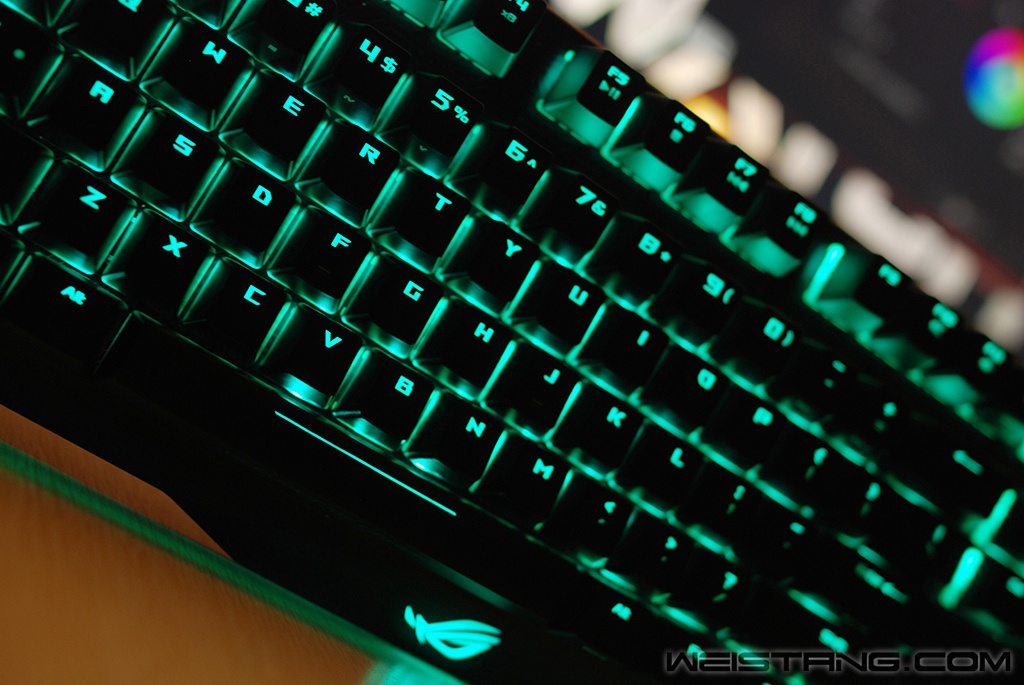

实拍（二）

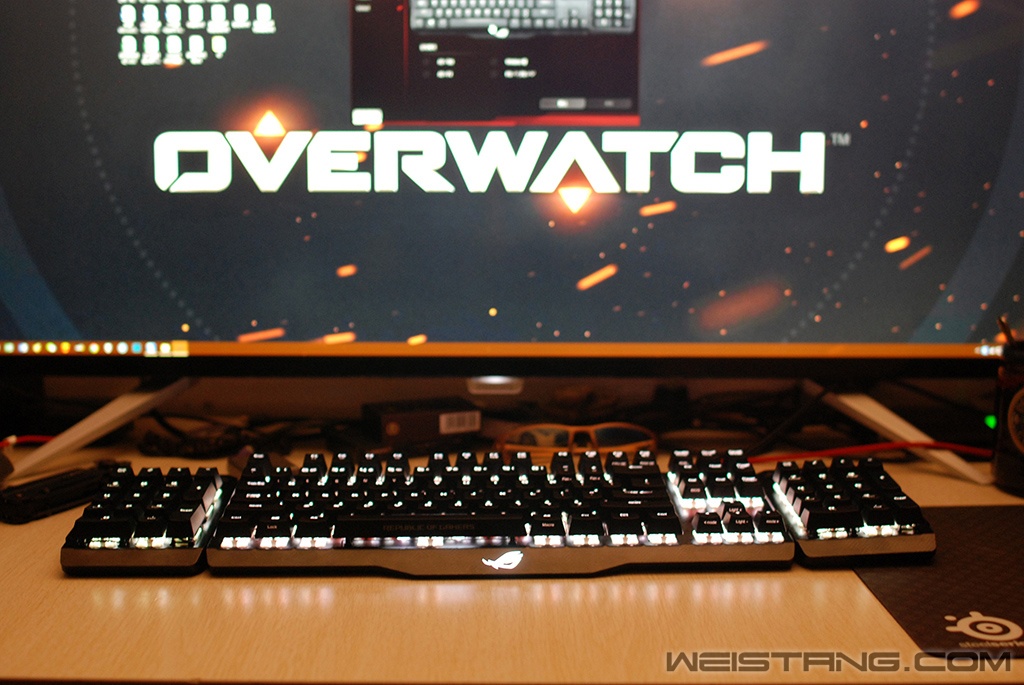

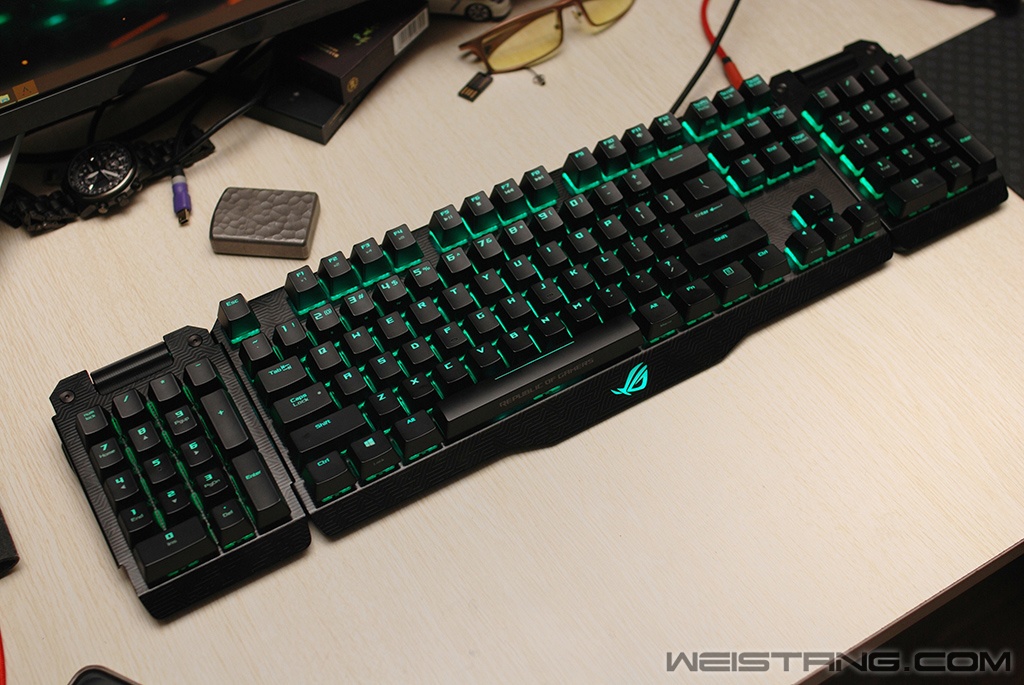

另外有朋友想到了Claymore键盘可否串联，比如最简单的一把87左右各接一个数字键盘模块，实际上测试灯光矩阵是可以级联的，并且效果可以衔接过度，但是按键是失效的，而且是两个数字键盘同时失效，不知道是硬件线路限定还是固件限制了，如果Claymore数字键盘开放零售的话，估计这种玩法可能会被提上进程。
总结
到这里ROG Claymore机械键盘评测的第一部分结束了，可配置安装的数字键盘模块实际安装很灵活同时可靠性也很好，可以说是目前相关产品中独一无二的设计，Claymore的这种可配置数字键盘设计综合了87键盘的优势同时也兼顾了104键盘的按键数量优势，全键无冲和全键可编程让这样的灵活配置在游戏或者应用中可以有更好的体验方案。灯光方面Claymore与时俱进地采用了PCB开孔上大颗RGB LED的做法，保证了灯光的亮度效果，不过美中不足的是目前固件对于灯光的调节还是少，比如速度或者动画效果自定义。Claymore另外一面值得关注的就是我接下来要折腾的，关于AuraSync、KeybotII、FanXpert等与ROG主板相互配合的功能。做工方面在接触过目前几款金属外壳裸轴的键盘后，可以说ROG Claymore在综合做工和手感方面表现算是佼佼者，当然可能价格也摆在这里了。如果你只是为了背光或者手感的某一方面来选择一款键盘的话，Claymore是一个优秀的选择，但不能是最优秀的，而Claymore真正的优势应该是灵活的可配置性以及ROG平台与之相辅相成的应用，在外设产品中融入DIY的元素，在未来这也应该是一种趋势，如果到时候回想起来，至少ROG Claymore是最先有这样设计思路的产品！
ROG Claymore 机械键盘
Claymore键盘灯光效果以及数字键盘模块安装演示
优点：
1、数字键盘可热插拔配置安装；
2、整体做工优秀；
3、支持AuraSync灯光效果联动；
不足：
1、界面调节选项仍需完善；
|
