6GV2改造第三环节——关于加灯取电

大胖鸟 · 发表于 2014-2-19 16:56

因为改键盘的一些零碎还在路上，保守估计最快明天能到一样，正常应该在后天才能到，所以今天就聊聊理论姿势！

对于PCB上没有发光二级灯孔的键盘或者有灯孔但是每个led串联的分压电阻空焊的情况，要想让其亮起来我们都要考虑如何给发光二级管取电。

其中上述两种情况当中最麻烦的是前者，就是键盘压根就不支持背光，例如6gv2或者filco，所以我们取电往往都是冲usb插座位置来取5v电，接下要做的事就是把5v降到我们要用的不同颜色发光二级管所需要的最佳电压，比如白色3mm的led最佳电压就是2.8~3.1v，把5v降到2.8~3.1v最好最好的方法就是直接用硅二极管串接实现压降，利用硅二极管的正向导通压降特性来实现压降要比直接串电阻好的多！不发热，不会挂！

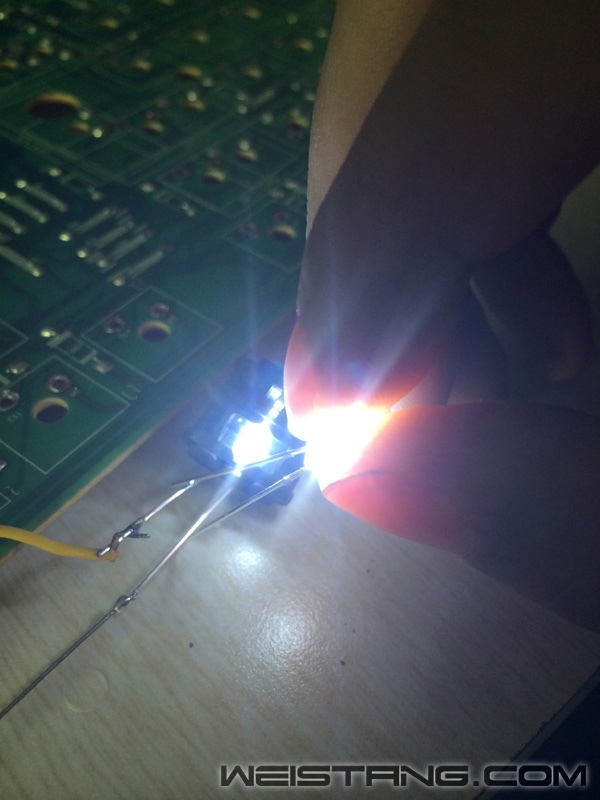

直接在5V取电后串联三个IN4007二极管，这样可以实现5-0.7×3=2.9v，刚刚适合手头的白色led。

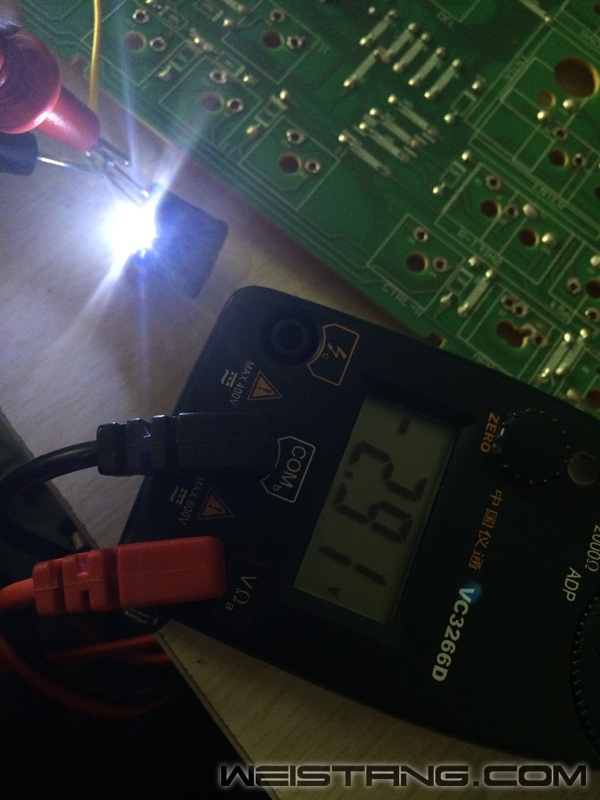

测量二极管两端电压刚好为2.91v

不支持背光的键盘改背光发光二极管取电用的就是这种方案

幸运小贴士：在规定的正向电流下，二极管的正向电压降，是二极管能够导通的正向最低电压。小电流硅二极管的正向压降在中等电流水平下，约0.6～0.8 V；锗二极管约0.2～0.3 V。大功率的硅二极管的正向压降往往达到1V。

光逝 · 发表于 2014-2-19 16:57

艾奥里亚 · 发表于 2014-2-19 17:00

光逝发表于 2014-2-19 16:57

活捉水B一个

局外人 · 发表于 2014-2-19 17:02

还有限流电阻

完蛋苗儿 · 发表于 2014-2-19 17:03

这个帖子收藏了，太有营养了，以前一直不懂无预留灯位的键盘该灯该怎么接电，这下稍微懂了一点。。

D.kun`PaJero · 发表于 2014-2-19 17:03

我在想如何把它给搞到PCB上，，这才是大工程

大胖鸟 · 发表于 2014-2-19 17:08

完蛋苗儿发表于 2014-2-19 17:03
这个帖子收藏了，太有营养了，以前一直不懂无预留灯位的键盘该灯该怎么接电，这下稍微懂了一点。。

多谢扔节操注意二极管的正负极，有白圈的是自身的负极，另一端是正极，正极要连usb 5v的正极

大胖鸟 · 发表于 2014-2-19 17:11

D.kun`PaJero 发表于 2014-2-19 17:03
我在想如何把它给搞到PCB上，，这才是大工程

不搞pcb上先把轴搞到钢板上然后拉漆包线做2.x V电压的取电线，然后所有led全都并连上，不过这个说的简单，弄起来是最麻烦的，要是pcb有灯孔那可真是方便太多了

大胖鸟 · 发表于 2014-2-19 17:11

weixiao 发表于 2014-2-19 17:02
还有限流电阻

应该说是压降二极管

完蛋苗儿 · 发表于 2014-2-19 17:12

大胖鸟发表于 2014-2-19 17:08
多谢扔节操注意二极管的正负极，有白圈的是自身的负极，另一端是正极，正极要连usb 5v的正极

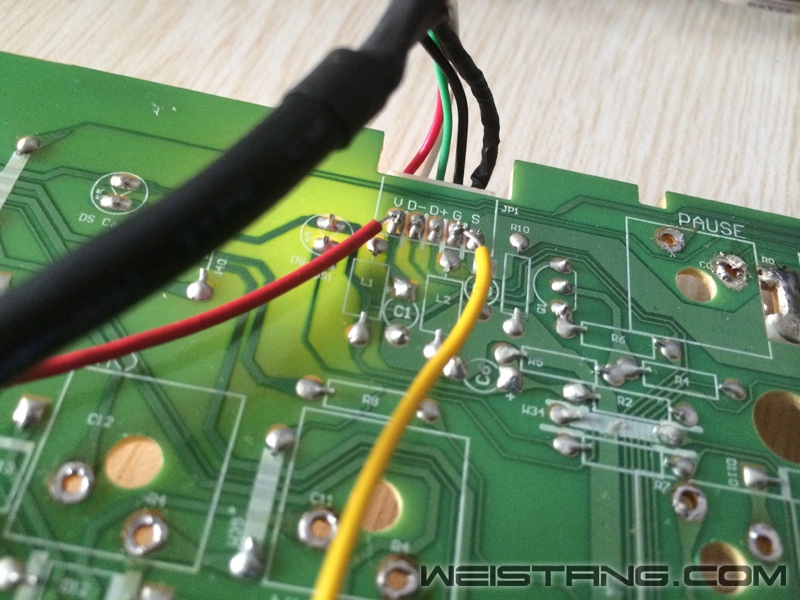

V和G那两个焊点就是为键盘供电的吗，别的键盘要改灯怎么能知道是哪两个点负责供电，我对电路不是太懂

NDKinG · 发表于 2014-2-19 17:13

学习了就等胖鸟改造完的教程了全民背光不是梦啊

D.kun`PaJero · 发表于 2014-2-19 17:15

大胖鸟发表于 2014-2-19 17:11
不搞pcb上先把轴搞到钢板上然后拉漆包线做2.x V电压的取电线，然后所有led全都并连上，不过这个说的简 ...

我觉得最简单的就是拿电钻在PCB上面钻孔，只要画好针脚位置，几分钟就钻完了

Happy龙 · 发表于 2014-2-19 21:36

D.kun`PaJero 发表于 2014-2-19 17:15
我觉得最简单的就是拿电钻在PCB上面钻孔，只要画好针脚位置，几分钟就钻完了

膜拜都是高手啊

大胖鸟 · 发表于 2014-2-19 22:55

完蛋苗儿发表于 2014-2-19 17:12
V和G那两个焊点就是为键盘供电的吗，别的键盘要改灯怎么能知道是哪两个点负责供电，我对电路不是太懂

对 V是+5V G是GND就相当于负极别的也都是一样的这是usb接口的定义

大胖鸟 · 发表于 2014-2-19 23:01

D.kun`PaJero 发表于 2014-2-19 17:15
我觉得最简单的就是拿电钻在PCB上面钻孔，只要画好针脚位置，几分钟就钻完了

恩差不多画位置麻烦些主要

局外人 · 发表于 2014-3-9 20:33

大胖鸟发表于 2014-2-19 17:11
应该说是压降二极管

led对电流也很敏感

大胖鸟 · 发表于 2014-3-9 22:37

weixiao 发表于 2014-3-9 20:33
led对电流也很敏感

实际上应该每个并联的led应该加分压电阻但是在钢板里再飞线电阻就更麻烦了

教父 · 发表于 2014-4-7 15:33

看不懂...

athlon1400 · 发表于 2014-4-10 09:52

喔想知道如何知道LED的最佳工作电压？

比如，我的F104想改灯，原装的蓝色简直亮瞎眼，我想改黄灯或绿灯或白灯，我怎么知道TB上买的LED的适用电压是多少？工作电压过高时，LED有啥不良反应？太低呢？

大胖鸟 · 发表于 2014-4-10 21:39

athlon1400 发表于 2014-4-10 09:52
喔想知道如何知道LED的最佳工作电压？

比如，我的F104想改灯，原装的蓝色简直亮瞎眼，我想改黄灯或绿灯 ...

不同颜色的led有不同的电压范围一般来说就是冷色的电压范围普遍偏高比如白色和蓝色一般在3v~3.4v 橙色和红色的就要在1.9~2.2v的水平所以说换灯的时候要注意电压

电压超过额定了严重的话就是烧不严重的话就是寿命会变短

太低没事低一些的话就是比较暗但是电压低还有个缺点就是当电路有压降的时候如果普遍偏低这个压降表现在亮度上的差异就很明显了结果就是 led明暗不均就相当于把电路缺陷给放大了
