红红火火！ROG M8H＆Maker5t红色主题装机分享

mg2012

时间如白驹过隙，转眼间，2016即将逝去。在这年终岁尾之季，双旦的喜庆氛围充斥着每个角落。
2017就在眼前，新年新气象，要红红火火！俗话说的好：良好的开端是成功的一半。2017年这个头一定要开好，今天和大家分享下红色主题主机，“红”运当头！






外观党，首重颜，一套配置颜值都不错，且都是红色，2017这个年看来是“红”定了！

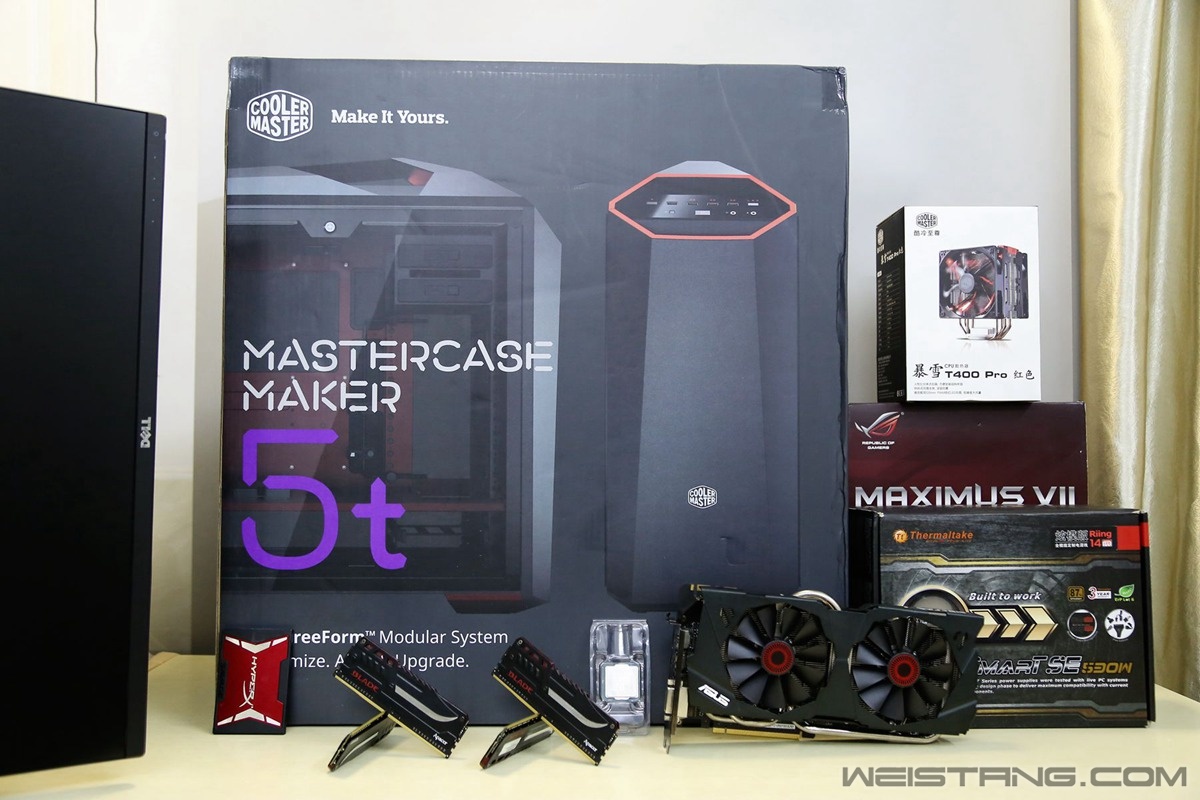

配置一览，具体如下：

CPU：Intel I5 6600K OC 4.5
主板：ROG M8H
内存：宇瞻刀锋战士4*8G灯条 3000Mhz
显卡：ROG GTX980
硬盘（一）：HyperX Savage 240G SSD
硬盘（二）：西数1TB HDD
电源：Tt SMART 530炫模
机箱：酷冷至尊 Maker5t
散热：酷冷至尊 T400 Pro红色


机箱


本次装机选用的是酷冷至尊 Maker 5t，该机箱采用freeform模组化设计概念，可以对机箱进行自由定制，自由调整，自由升级，随心所欲。



机箱的具体参数一览，全英文界面。


5t机箱采用黑色主体搭配红色点缀，组合成了主流的竞技主体，气场十足。中塔机箱，长宽高分别为：544 x 242 x 574mm。



机箱配件一览，有附件盒子、说明书、保修卡、布袋。



盒子内部分配细致，有多个隔挡。螺丝绑带等附件都统一封装在了塑料袋内。

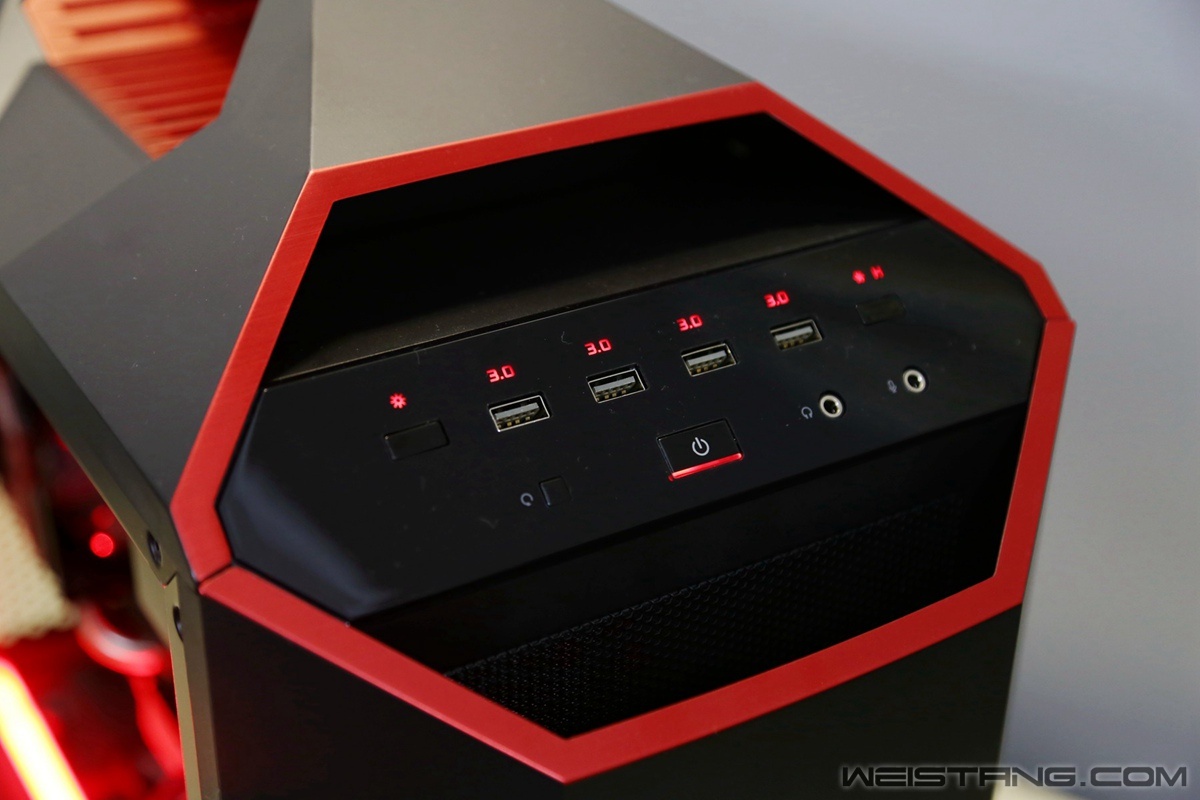

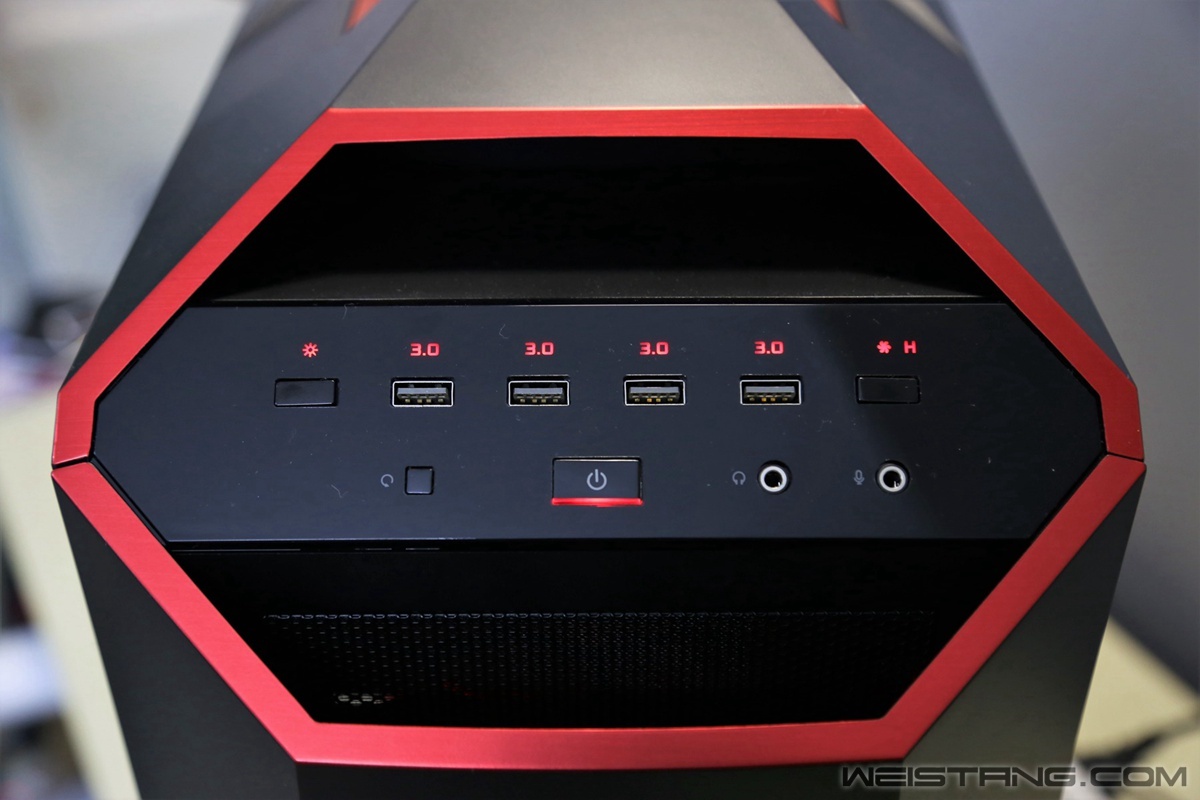

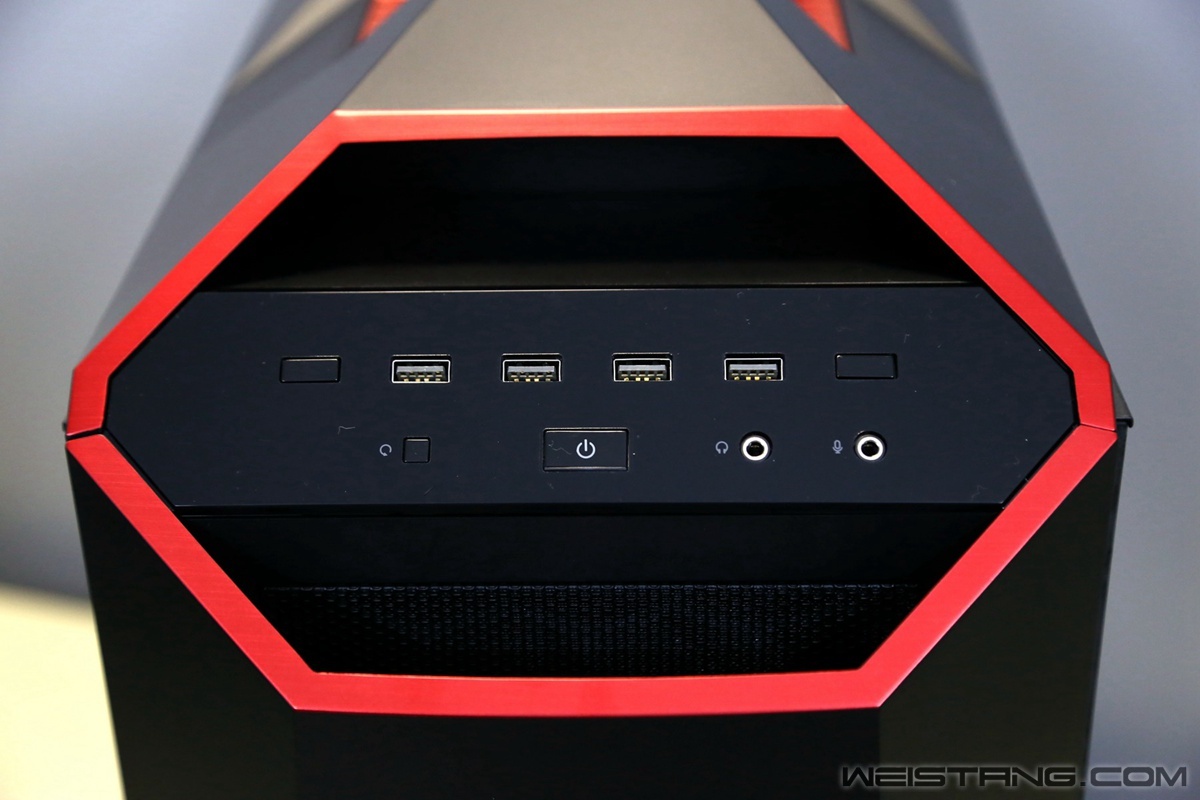

机箱I/O区域，位于机箱顶板与前面板交汇处，呈现在一个斜面上，上下两个红色边框的磁吸附面板将I/O区包围在中间。从左至右分别是灯光控制开关、4 X USB3.0接口、机箱风扇风速调节开关，下面一排则是重启按键、开机键、耳机插孔与麦克风插孔。



不知大家有没有注意到I/O区域上面有一小块空间，这是特意设计的储物空间，方便放置临时插入的移动存储设备。
开机后IO接口上方会亮起指示灯

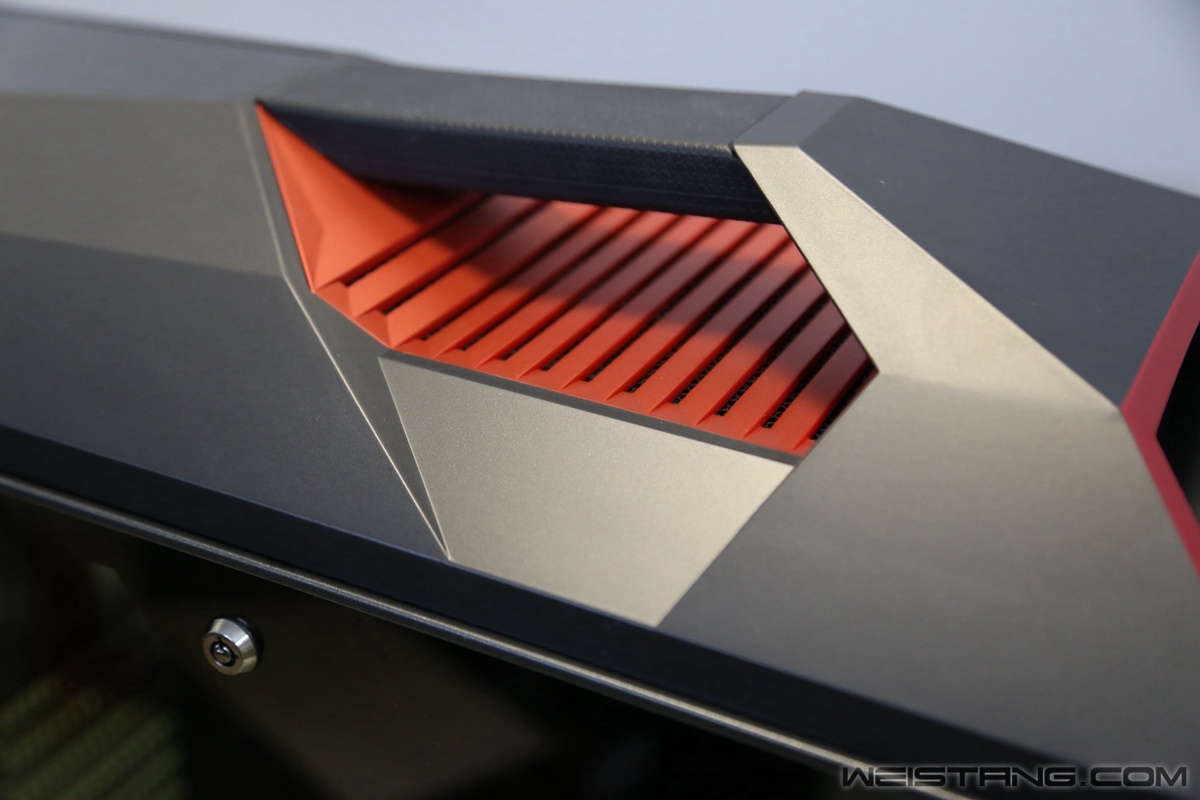

机箱的手提部分，里面有防滑设计。机箱的净重为13.5kg，拿起来并不轻巧，且如果安放了水冷之后，再搬运会很不安全也很不方便，有了这个手提，以上问题就迎刃而解了。



这里拆掉了模组化之一的顶部磁吸附防尘盖，上面可以兼容240/280水冷排的安装

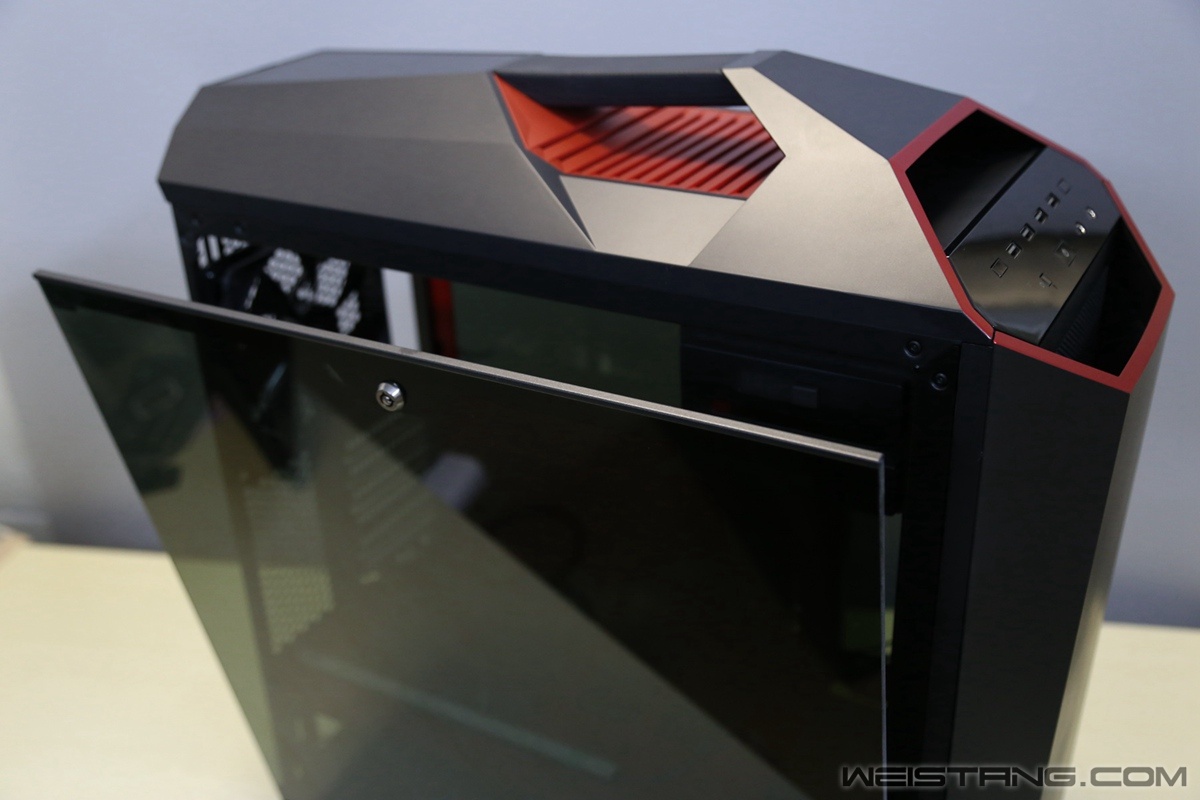

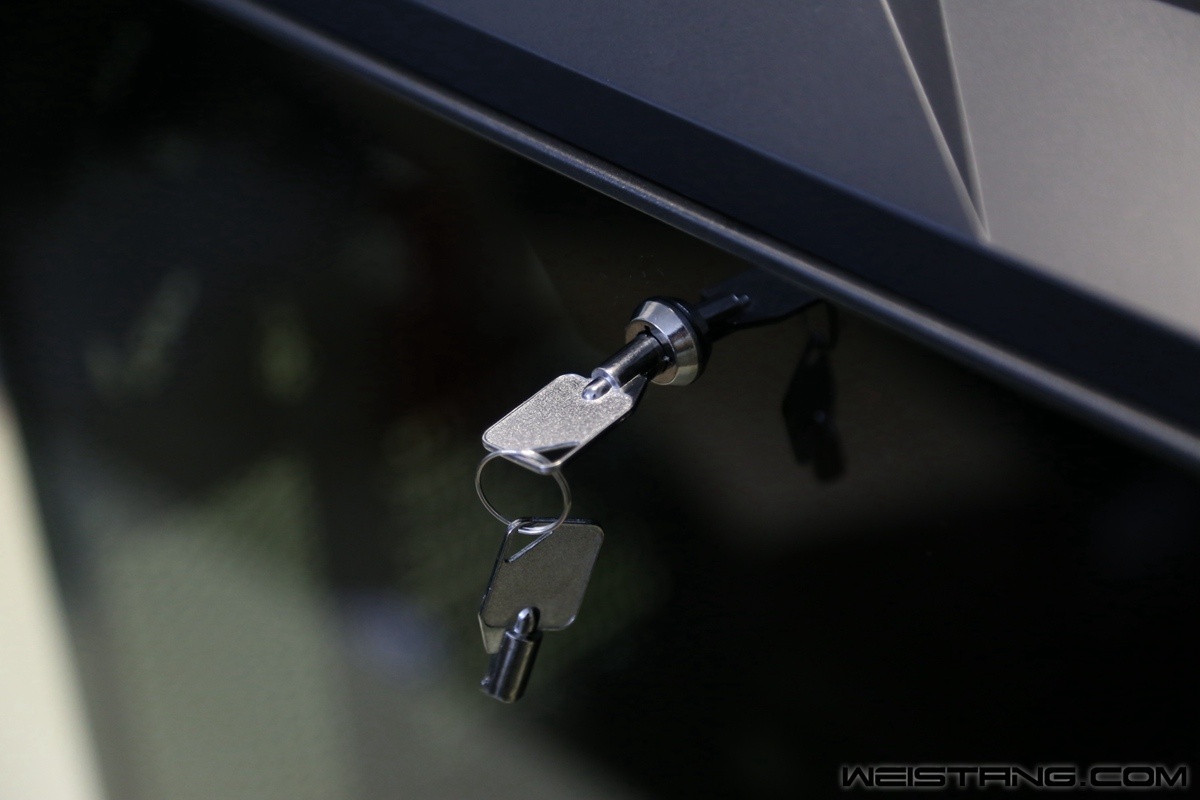

两侧的全透钢化玻璃侧板上带有机箱锁



这里可以看到钢化玻璃厚度十足，其分量也是十足的，且玻璃边缘进行了处理，不划手。






打开侧盖一览，红色的框架很显眼，红红火火过双旦！



机箱下方拥有两个3.5英寸硬盘位，兼容2.5英寸硬盘，在电源仓上方增加了2个2.5英寸SSD位置。并且保留了光驱位置，光驱拆卸非常方便。

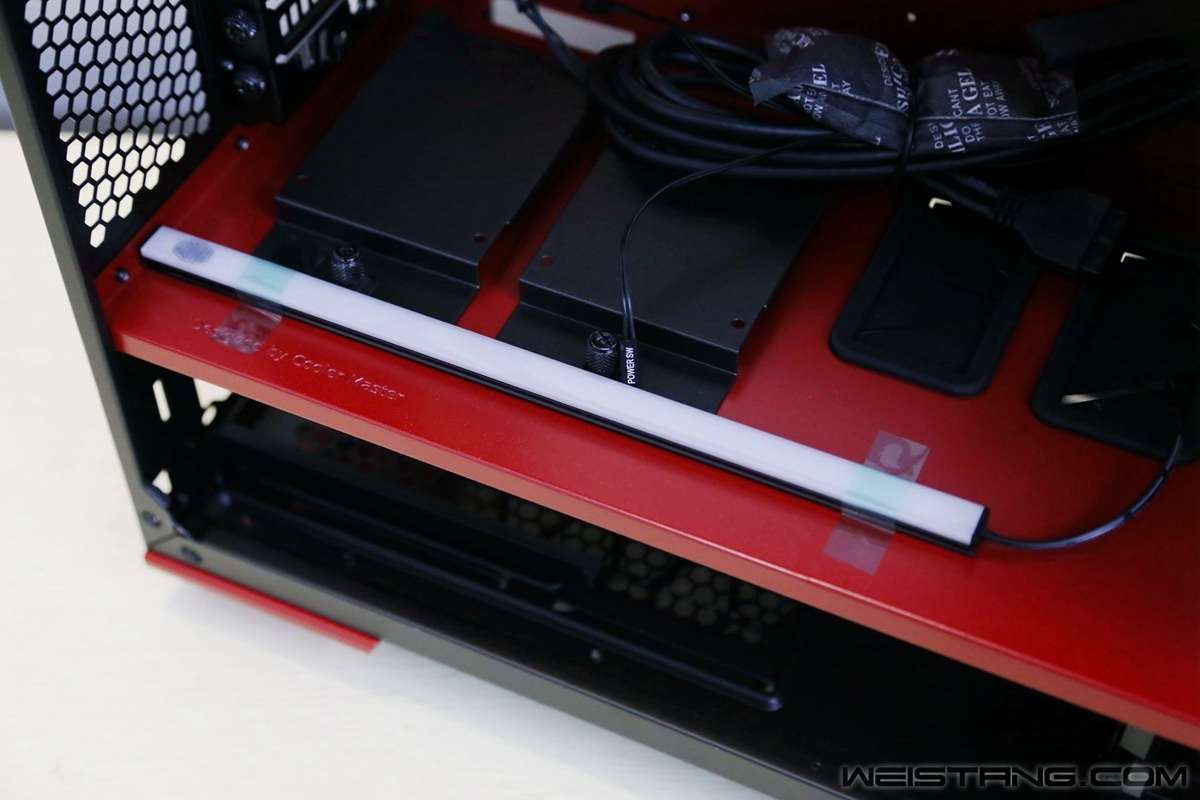

机箱灯条，可以控制开关及呼吸效果

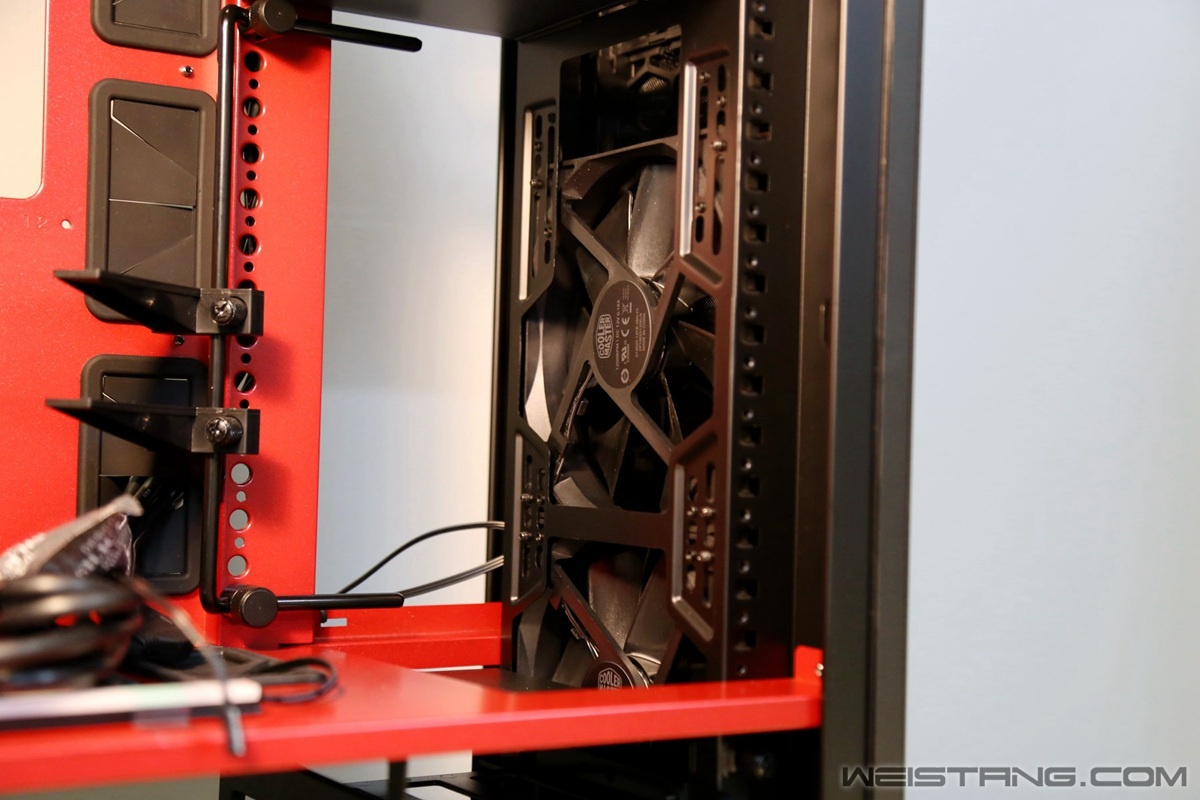

机箱前面板有两个120、140mm风扇位，兼容240、280水冷排。风扇也是手拧螺丝固定，整体都是免工具安装，非常方便。

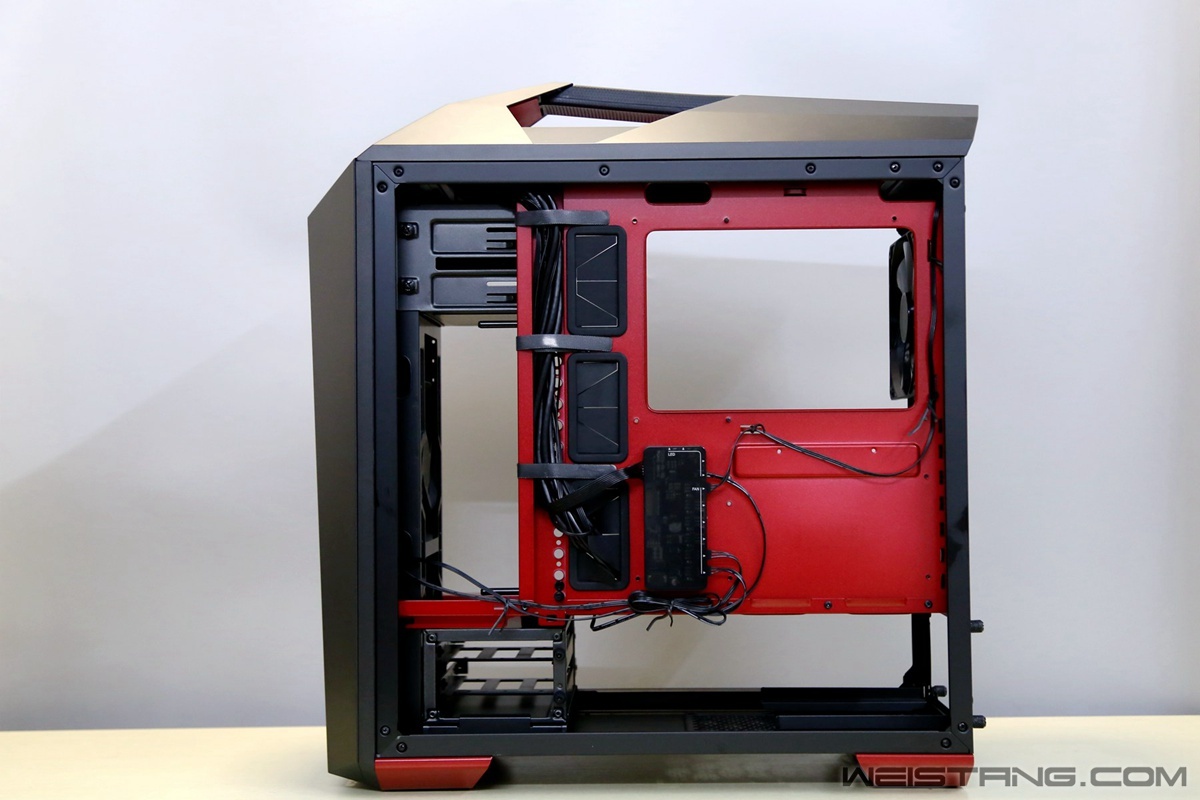

机箱背面，默认带有理线槽和3个魔术绑带，背线空间充裕。

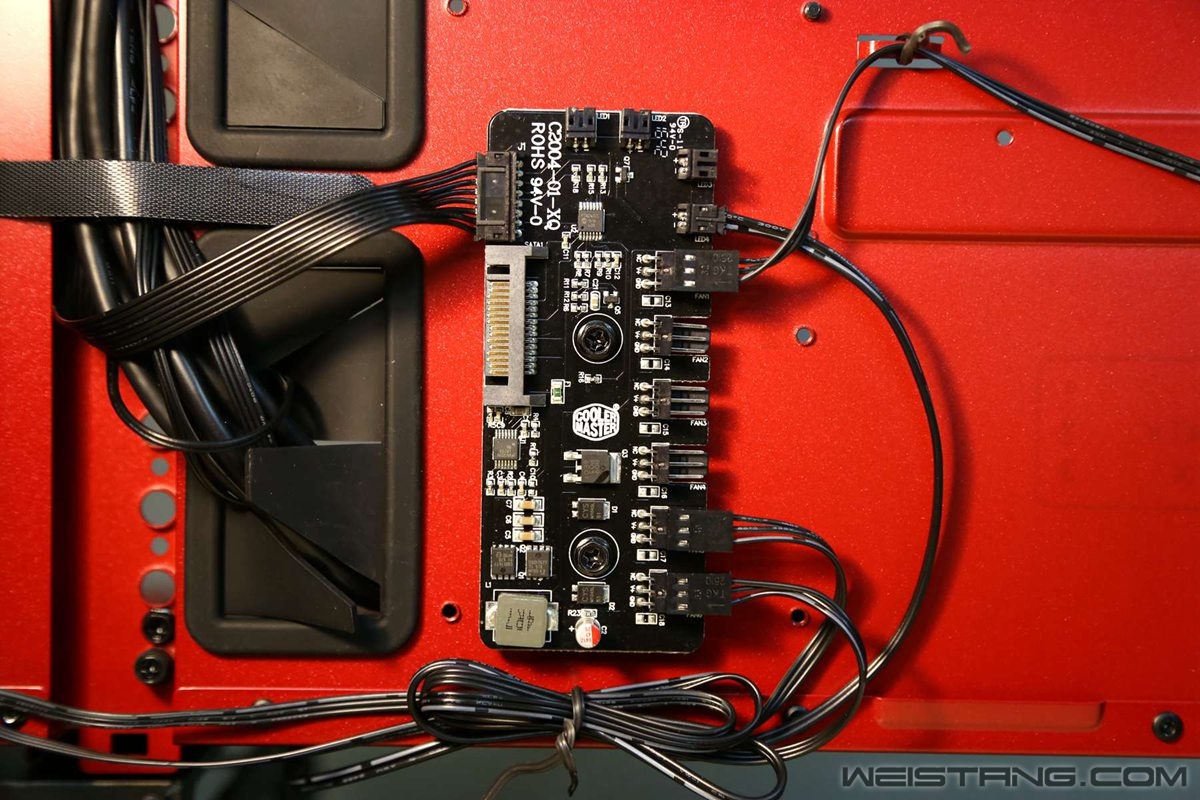

LED控制器和风扇调速器、灯光控制集成装置，最多可以连接6个风扇和4个LED灯，左侧为电源SATA供电接口，左上角为面板控制接口。

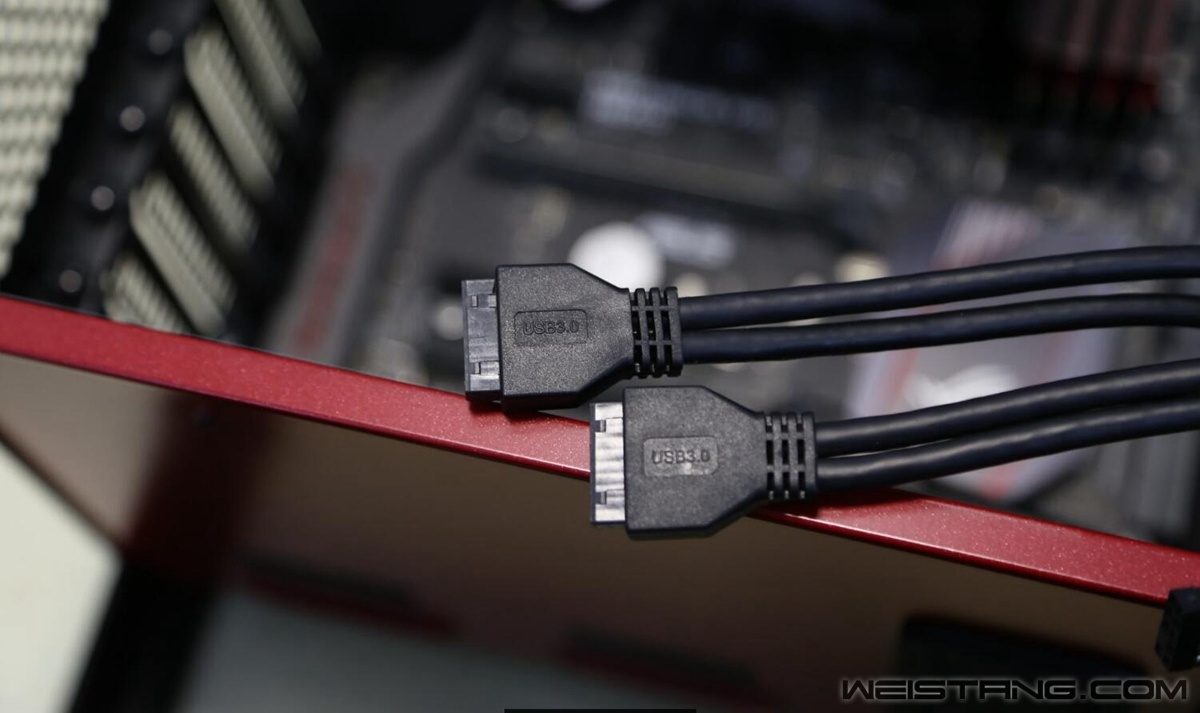

这款机箱的前置面板共计支持4个USB3.0接口，主板要有与之匹配的USB3.0位置才能完全发挥出这个机箱的功能。



主板

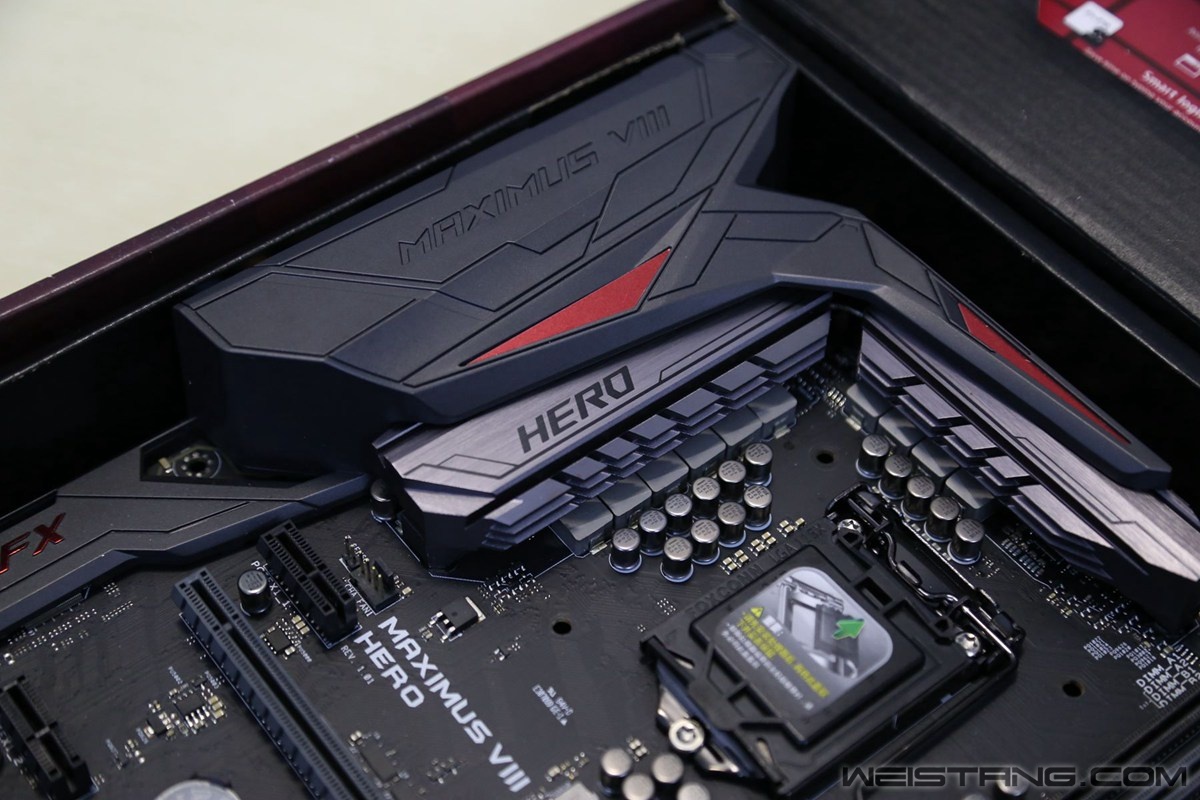

华硕ROG M8H主板，外观与机箱搭调的红黑配色，并且还有灰色的I/O装甲和主板散热片，竞技感与科技感十足。



CPU采用了10相全数字供电，Extreme Engine Digi极致供电设计，配合粉末化超合金电感和NexFET晶体管，为超频打下基础，本次装机是要超频的噢！



另外，还有一个重点，就是这款显卡支持4个USB3.0机箱前置插孔，配色也搭调，棒棒的。


CPU散热器

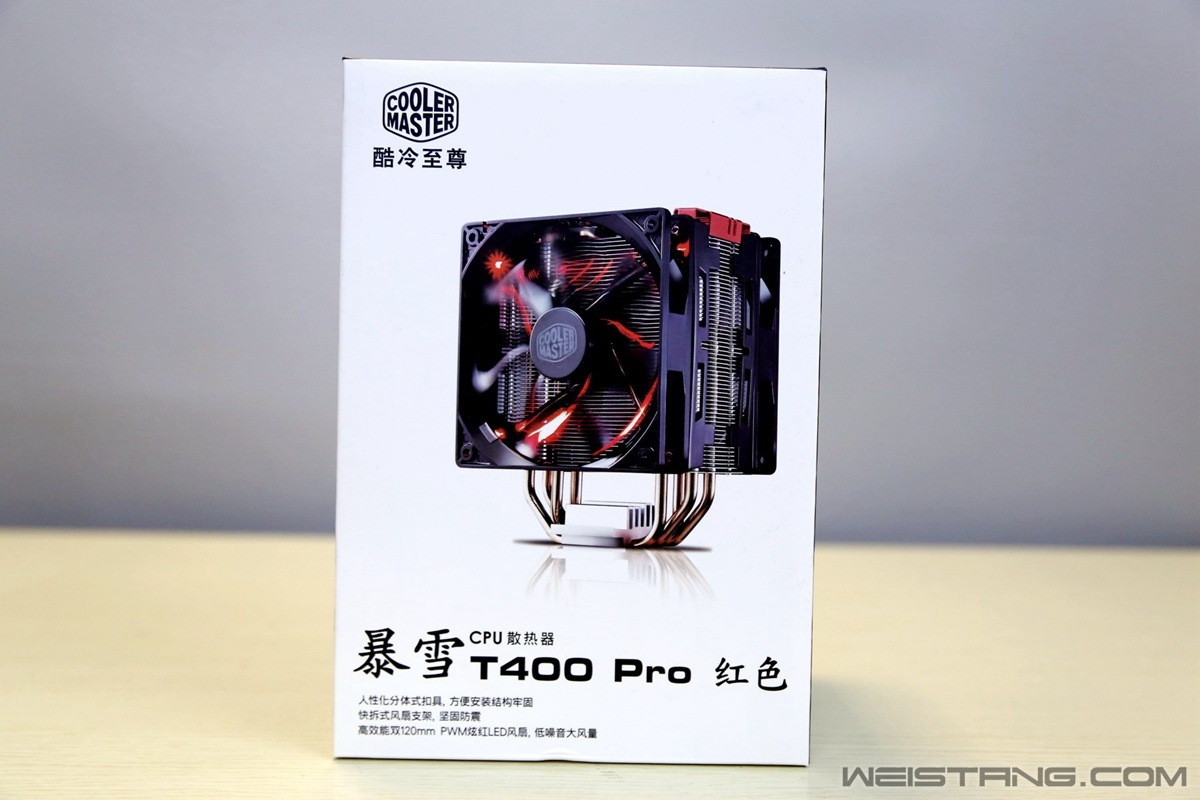

配合的红红火火T400 Pro红色版



散热器主体与配件包。



底部4根外径6mm的铜导热管，采用热管直触设计。

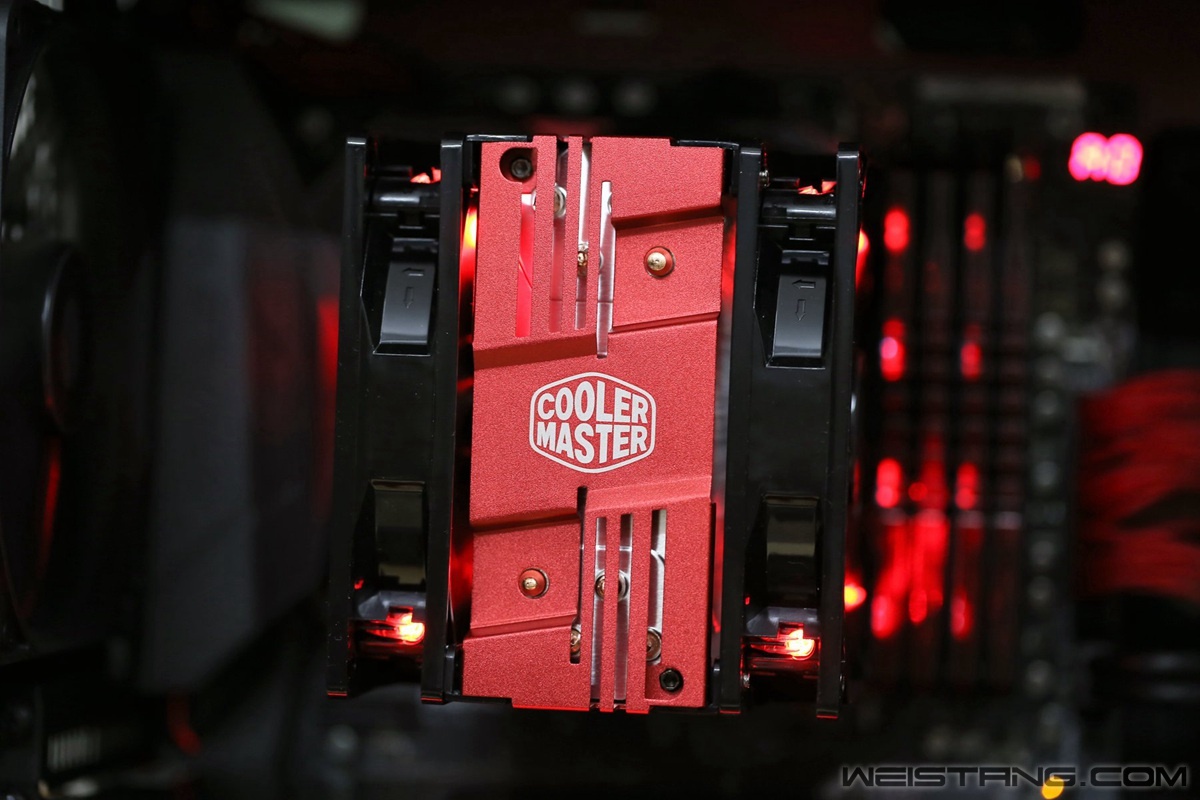

安装完毕，多一个红色的上盖感觉颜值上升了一个层次。



内存条与SSD

4条宇瞻刀锋战士DDR4 8G内存条，3000MHz。



内存条也安装完毕了~黑色主体穿插红色点缀，刀锋的锋利造型，看起来是不是棒棒的？哈哈，我是外貌协会的~~






下一步就是将主板固定到机箱上了。

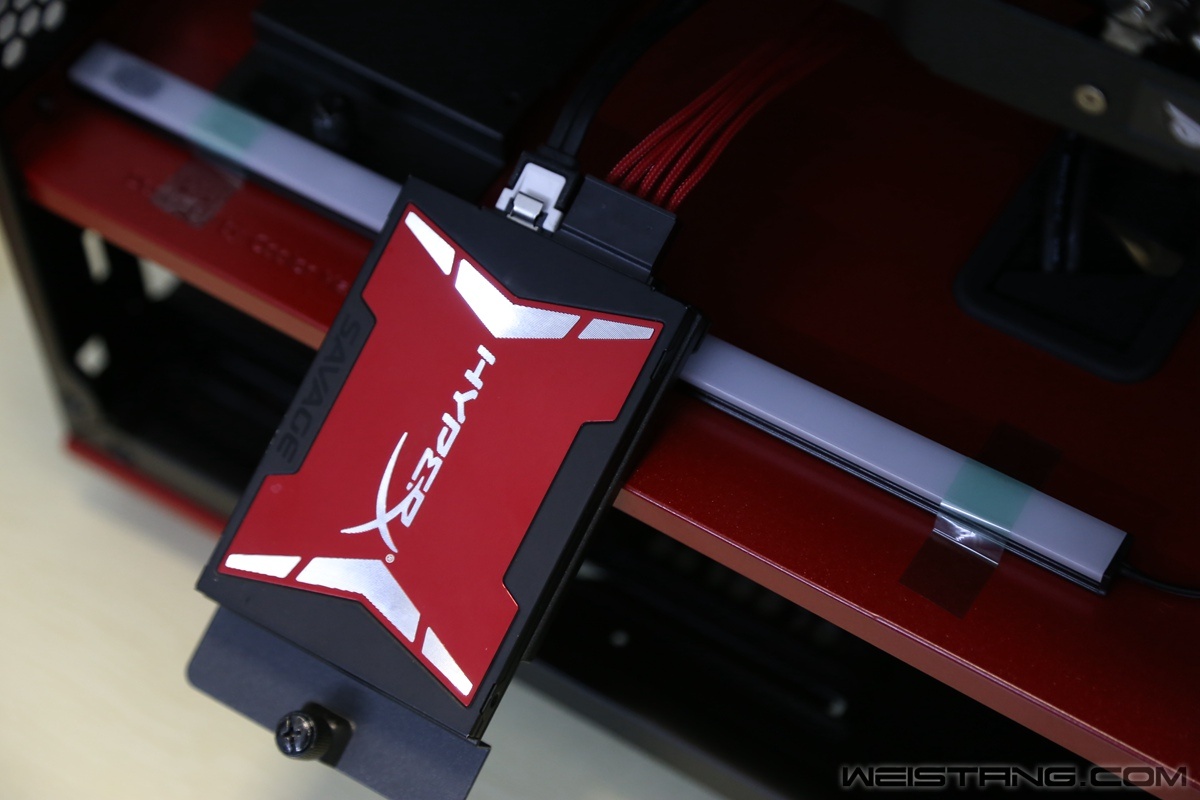

SSD的型号是HyperX Savage 240G，这个容量装完系统和常用软件之后还能装一些游戏~

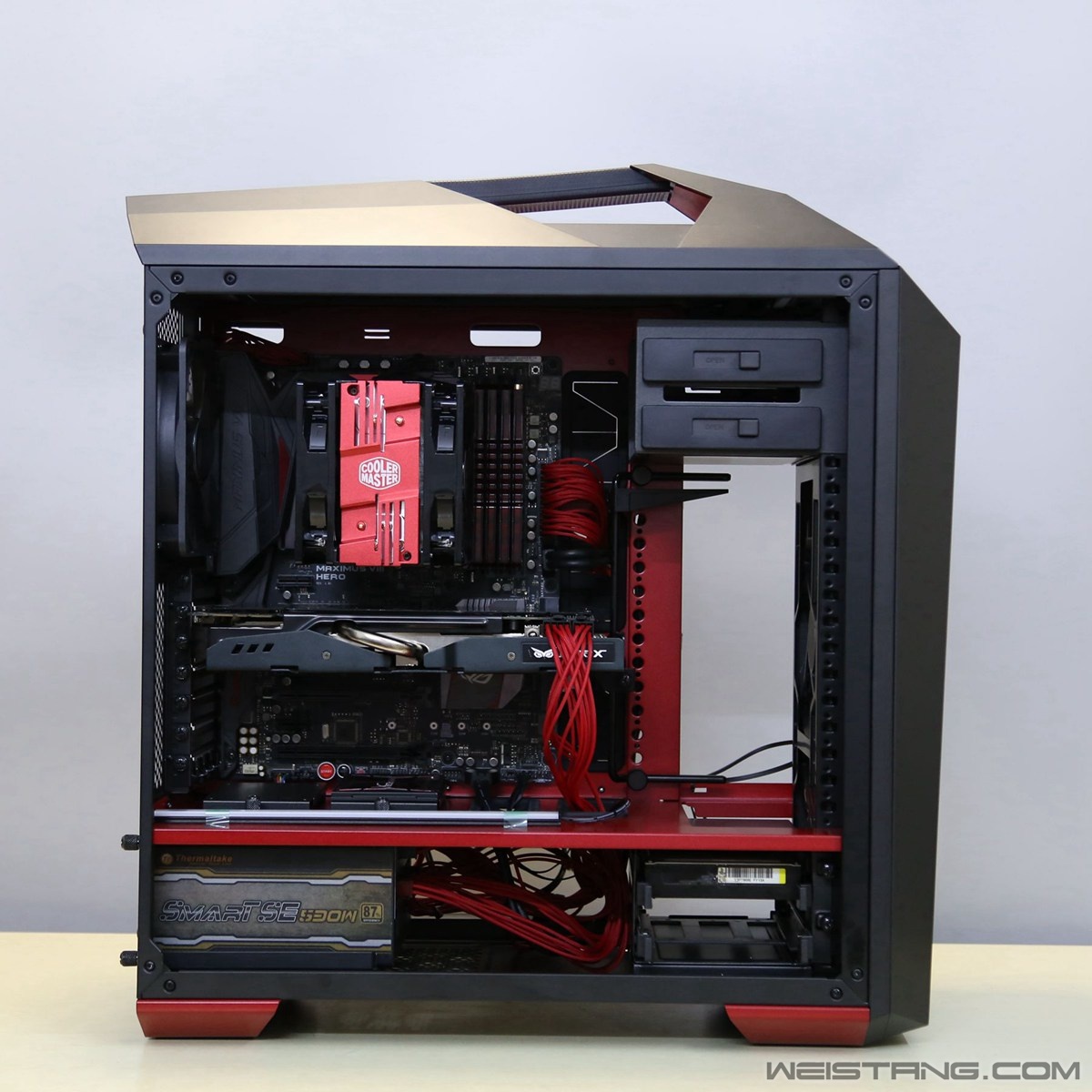

整体赏析，黑里透红~



ROG GTX980，原来在用的，性能也不差，所以就先留着，等1080TI出来再看看风向。

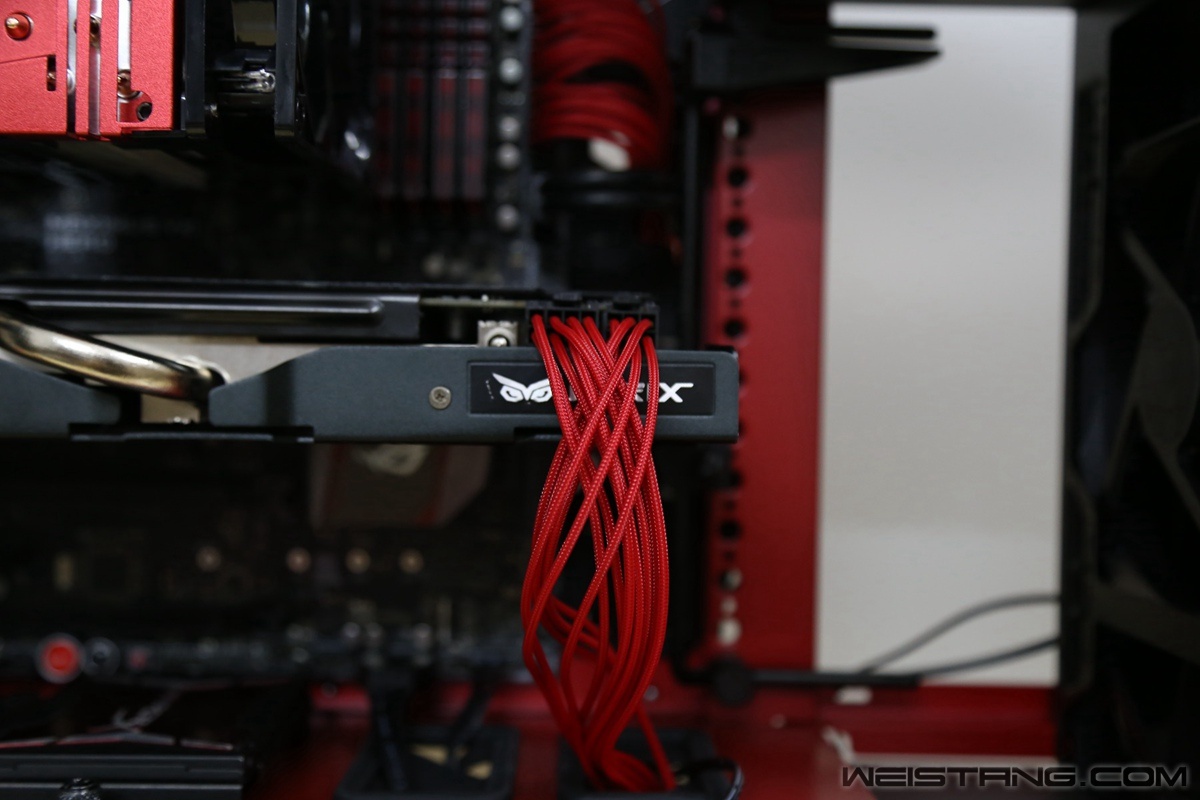

Tt SMART 530炫模电源的模组线材采用红色编织网包裹，连接方便。这里也是看重它的红色，红红火火！

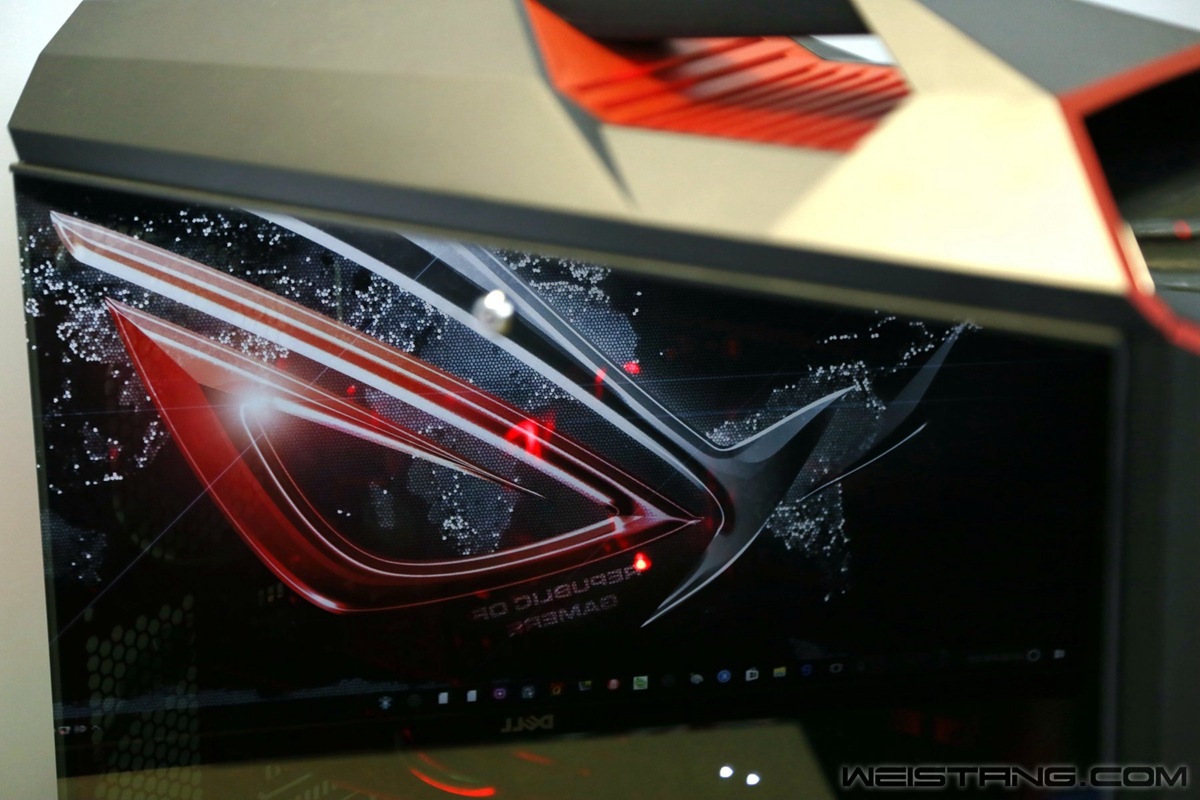

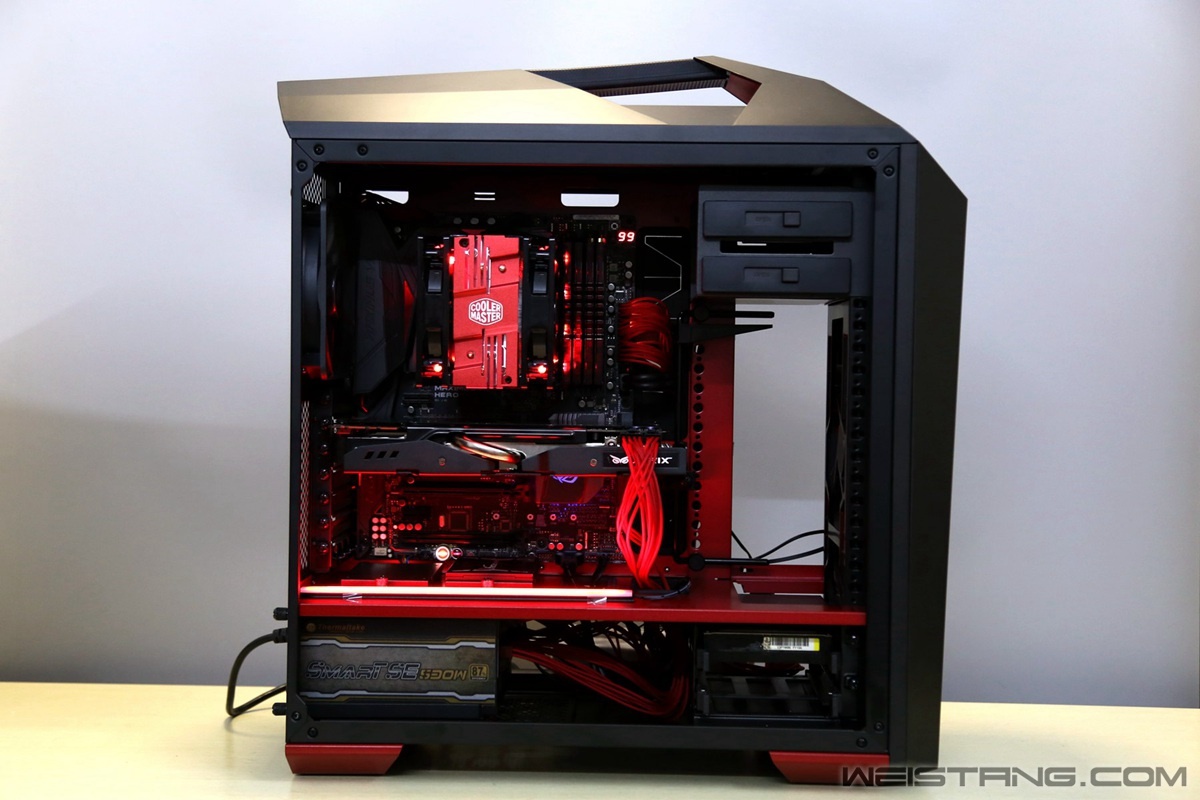

机箱已经成功点亮。



全红搭配，动感十足！

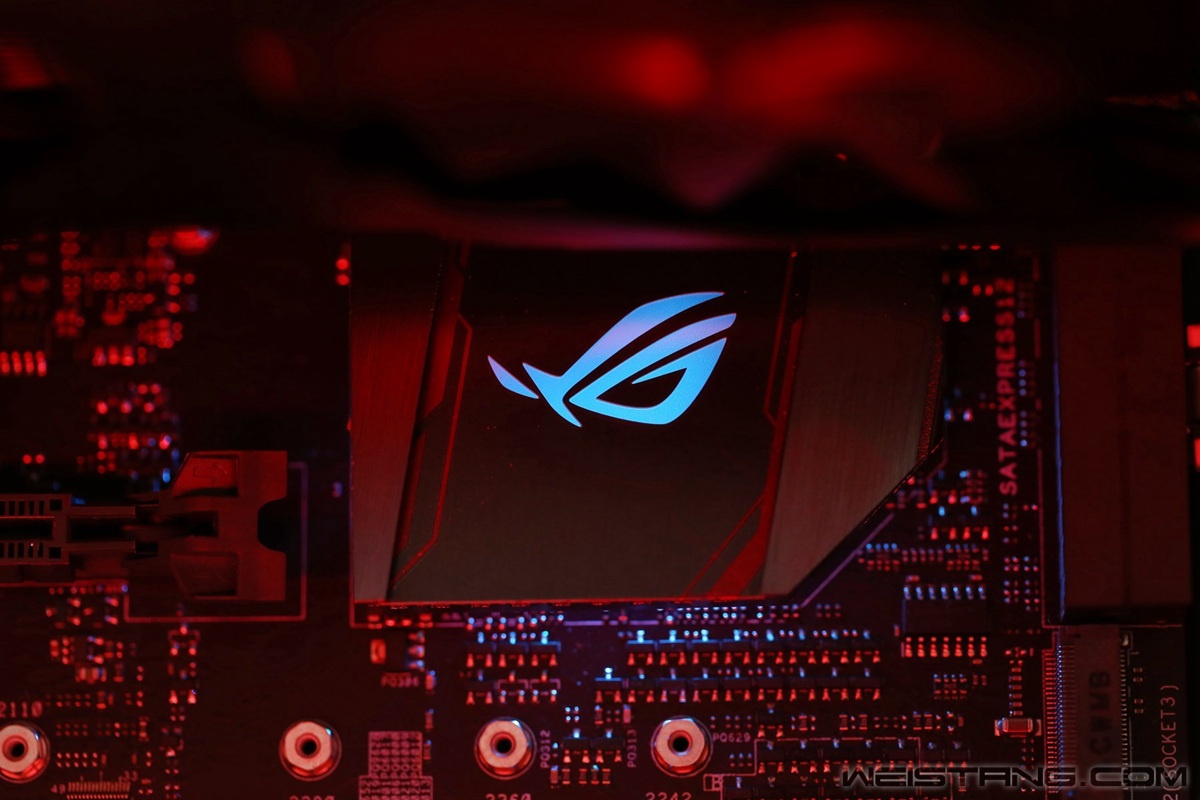

主板灯效赏析。






3D MARK测试

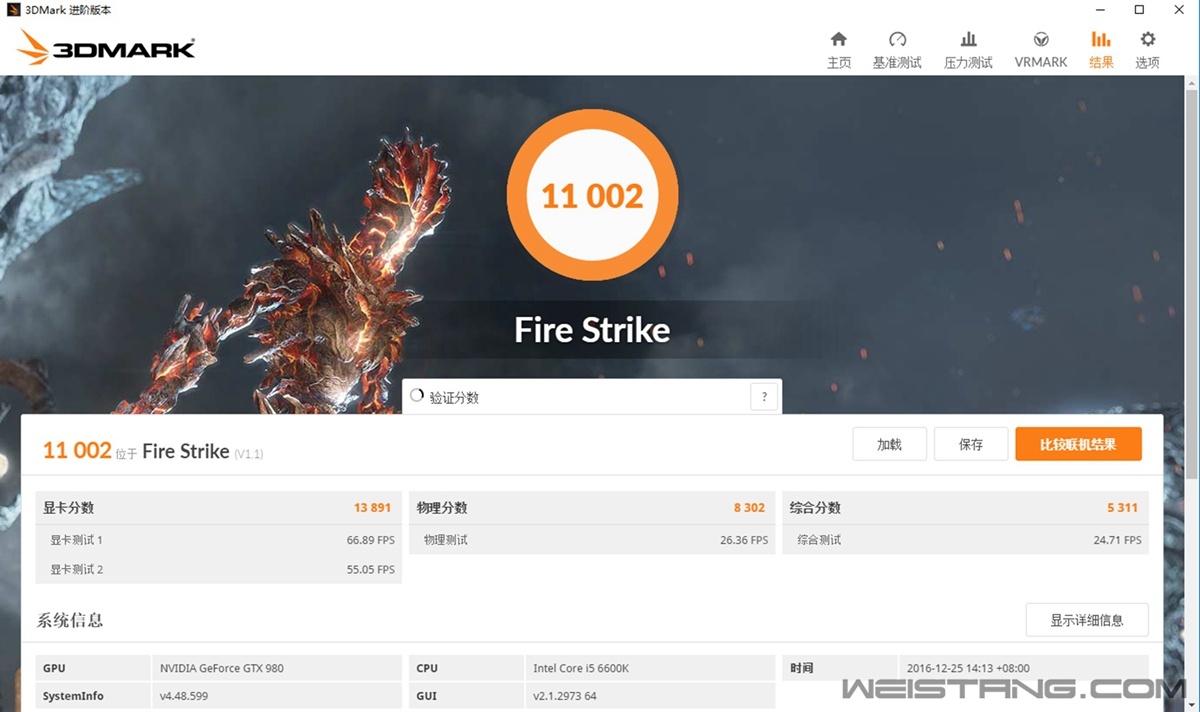

3DMARK Fire Strike测试，分数为11002。

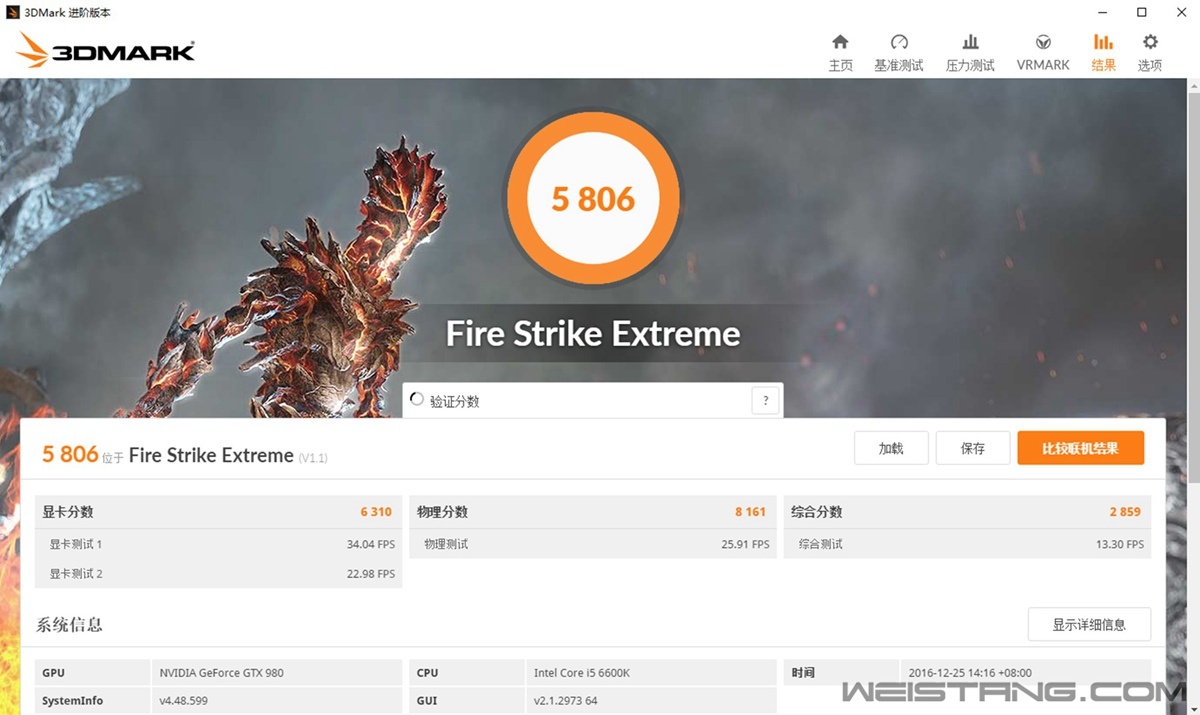

3DMARK Fire Strike Extreme测试，5806分。

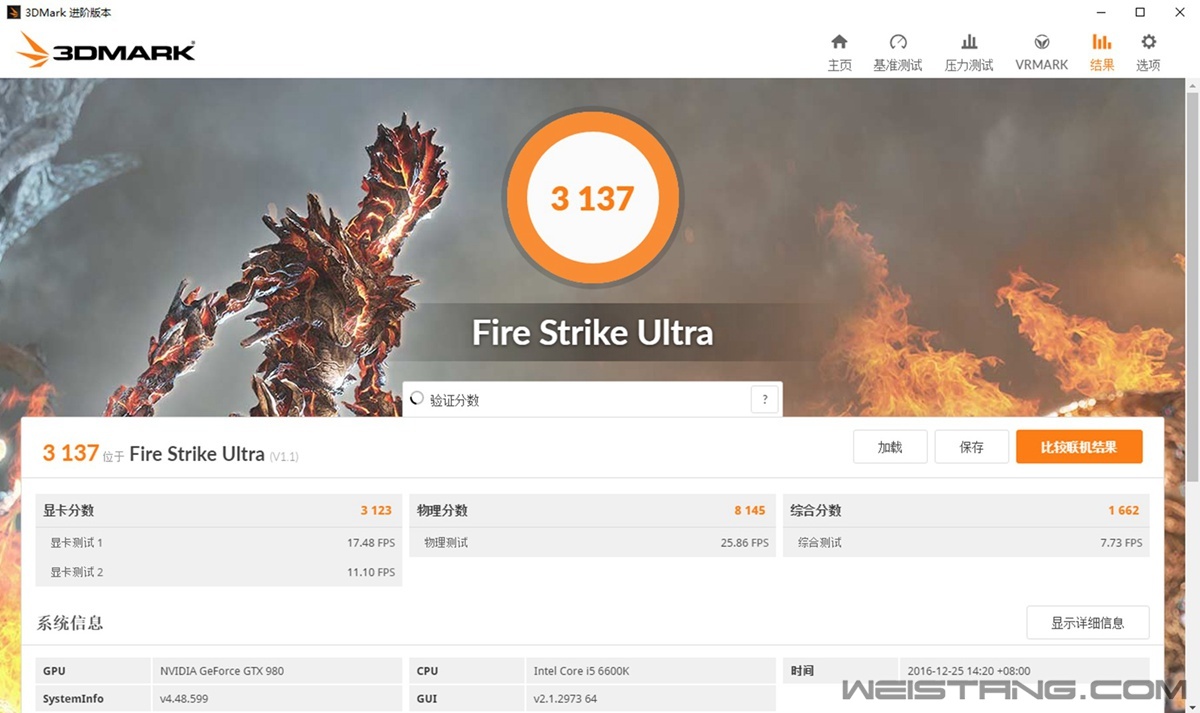

3DMARKFire Strike Ultra测试，3137分。



3DMARK DX12 Time Spy测试，4149分。




CPU OC &散热测试


CPU使用的是Intel i5 6600K，手上的这个CPU可是人品开来的大雕，稳定OC 4.5运行。



CPU散热器正在马力全开的工作。

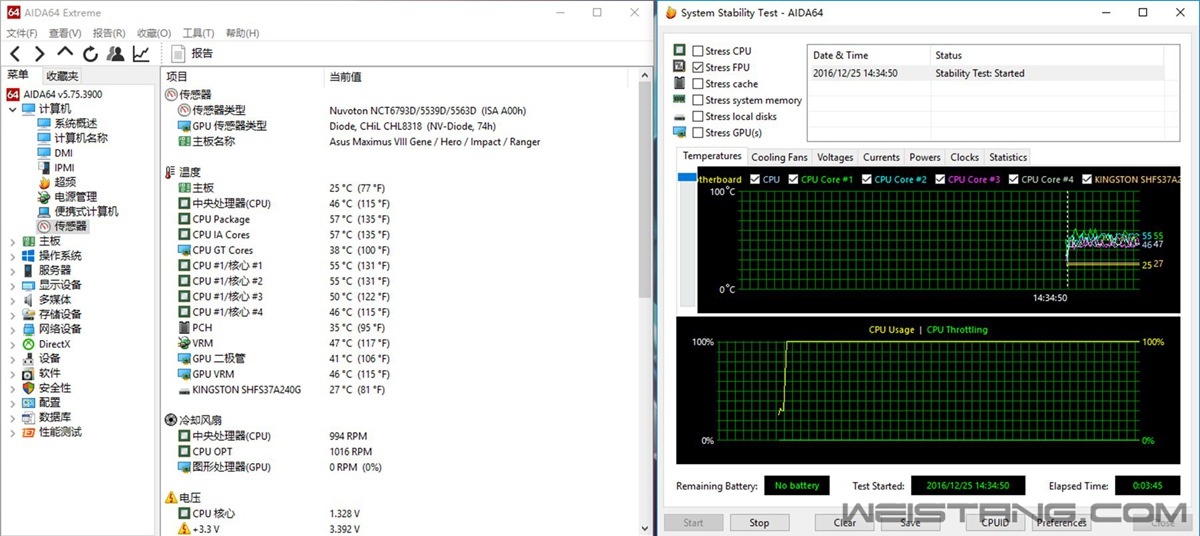

AIDA64系统稳定性测试


可以看到烤机了3分45秒，温度已经稳定，CPU表面温度为57摄氏度，核心温度也为57摄氏度，四个核心也都在50摄氏度左右，最为一款风冷散热器，效果是很不错的，也为笔者解决了今后使用过程中的后顾之忧。









结语：


红色主题机箱甚是满意，红红火火过双旦。其中，I5 6600K OC4.5表现不错，搭配GTX980显卡，游戏能力强悍，CPU散热器也让人放心，几乎所有配件都有红色，着实符合咱这个外观党的审美。将各部件融为一体的机箱不仅仅是收纳了所有硬件，也将它们的美很好的展示了出来，秀外慧中。
