【G80-1800换轴】

D.kun`PaJero · 发表于 2014-2-25 20:18

大家好，这次给大家带来的是关于G80-1800的换轴过程，大家知道，G80-1800是有很多版本的，G80是MX轴系列，G81是MY轴系列，两者相对价格和手感来说都是一个天上一个地下，价格也是一样

当然除了轴体分开外还分型号，我这里主要说下的是G80-1800版本，还有1865.1869，各种，不过这3种基本上除了HUB外，功能都一样，键位配列也一样，

好了，介绍不多介绍，各位可以百度补脑，下面放出拆轴过程，首先了，得告诉大家，由于原厂的键盘基本都是没有钢板固定的，所以他的PCB会有7个孔，分别是大菊花，俩针脚，2LED针脚，再就是2个塑料针脚（起固定作用的）
，所以通常要拆这种PCB上的轴的时候是非常麻烦的，哪怕有好的烙铁也是一样，毕竟多出了这么多的工作量，费时费力，那么怎么办可以达到换轴的目的了，那就是直接拆开轴，换轴心和弹簧，这样就行了，因为所有的MX底座都一样的
那么要如何拆这个上盖了，尤其是缝隙这么小的时候！这个DIY的方法太多了，网上很多，包括我们的胖鸟通知也有独特的方法，我这里放出来一个，很简单，

就是用比较硬的铁丝做个这样的钩子，大家自己看下轴的结构就知道这个图的含义了，上盖是和底座有4个小卡扣组成的，只要用扣子一扣，就开了。很简单，环保，不污染环境，哈哈

了解方法后我们就要开始动手了，拆开外壳这些简单的就不发了，尤其是原厂，简单的没办法，，

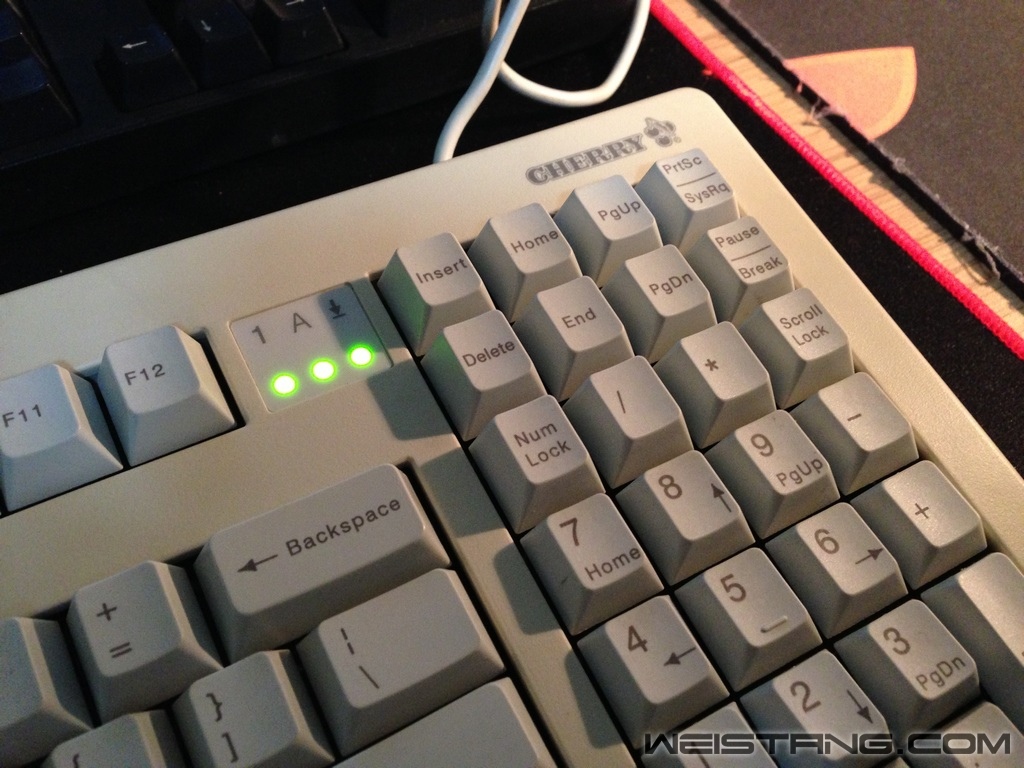

上壳拿走后可以看到PCB和LED灯还有数据线，我这把是YLJ，第一次开苞，本人是觉得非常可以了，里面几乎没看见头发丝，还有什么碎指甲之类的东西，

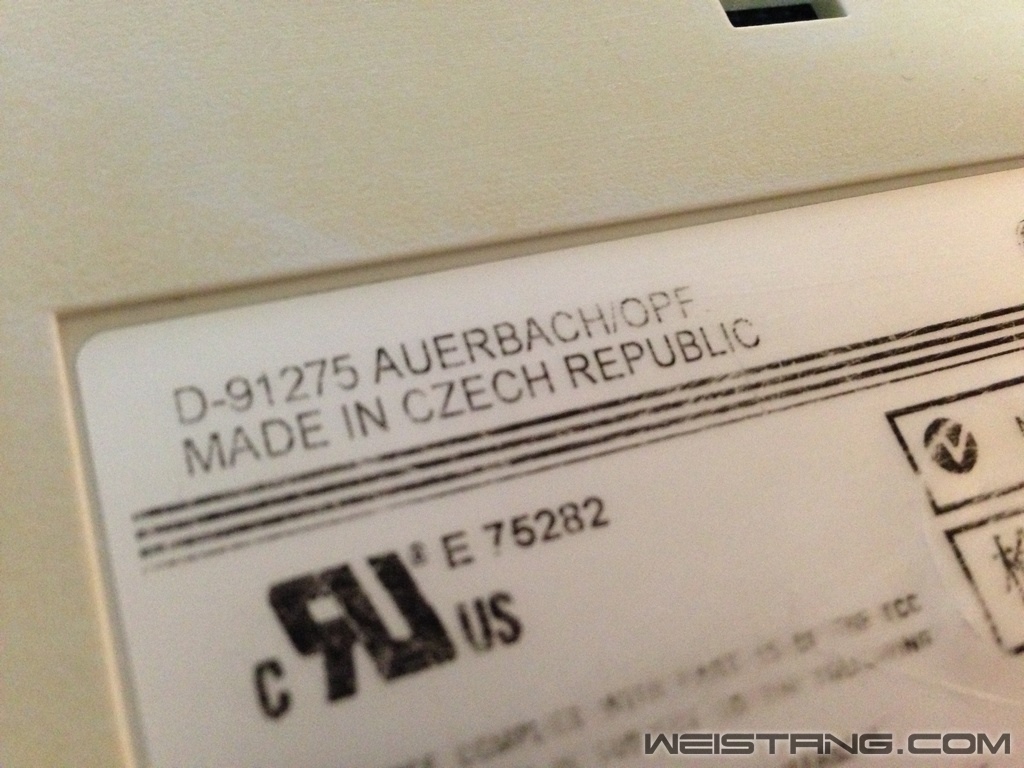

，看下背面，捷克产，哈哈，是不是该乐一下

键盘里面还是非常不错的，很干净，这样的YLJ几乎找不到，

PCB的背面，很整齐，数据板，

细节部分，针脚的焊点没动过，整个板子没有划痕，我是不是又该兴奋下了，

我这把收来是茶轴，全茶轴的，因为我不喜欢茶轴，所以我要换成红轴，但是我手上红轴全换7G上面了，只有100多颗青黑，也就是红轴了，青黑就是把青轴的弹簧换到黑轴里面，除了轴心的颜色不一样，手杆是一样的，YY程度也不一样，呵呵，为了保留键盘的各种手感，我只把主键位全部换成了青黑，小键盘还是茶轴，F区是黑轴，空格改成了黑轴，

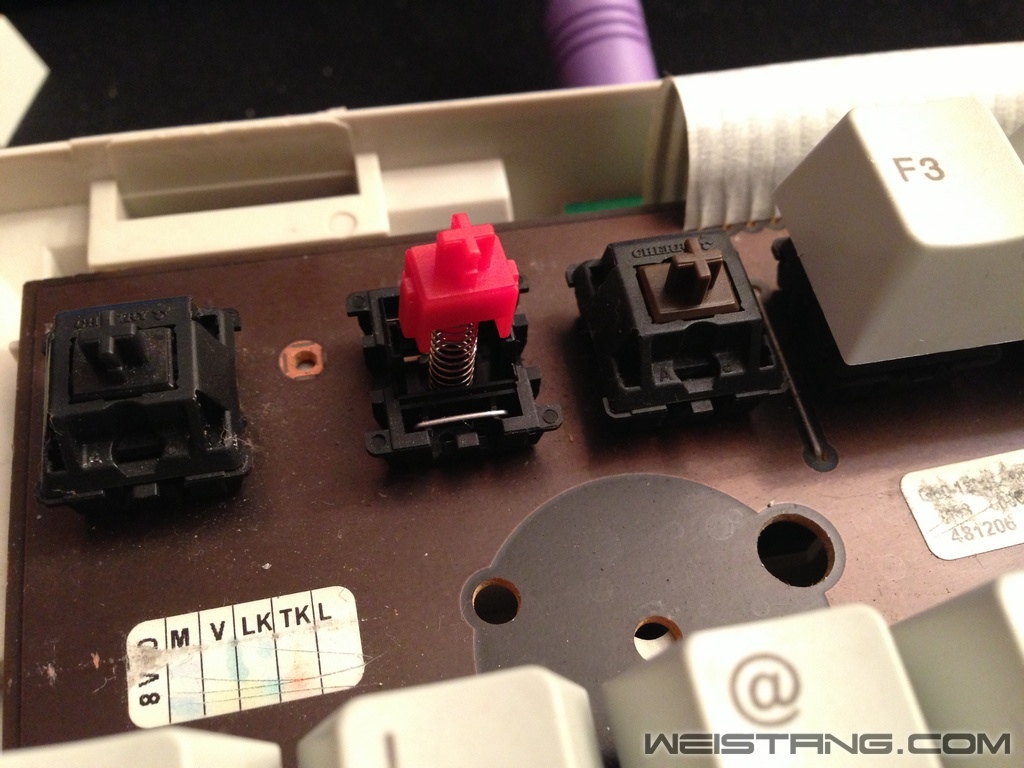

拆开上盖后换上了红轴弹簧+红轴轴心，

依次类推，把上盖拆下来，

可以看见精华所在，触点开关，如果各位有双击现象的，把这个触点用酒精滴一滴，当然是断电情况，或者用东西擦擦，表面氧化了的，接触不良，

拆下来的茶轴，包括茶轴的弹簧。

拆开的底座，上面已经是青轴的弹簧了，整装待发！

赖账全景。话说回来，就这么简单的小扣扣，很累人的，因为除了键盘上面的要拆，你还要在拆几十个轻黑的轴啊，大工程。，

组装完毕，除了WASD的颜色是红色，手感都是一样，因为轴心不够了，哪位大侠施舍点给小弟撒，。~

又是一张全景，工具我是用的镊子，和上图的工具一样好用，就是工程量大，有点累，

可以看到键帽是PBT的哟，同时也很干净哟~

该上外壳了。，

继续装键帽。

留下CS键位做以纪念，哈哈，

顺便透露下，
一整套黑二色键帽已经在路上了，还有原厂绿色二色键帽哟~

imQi · 发表于 2014-2-25 20:21

绿二色，海景房？

局外人 · 发表于 2014-2-25 20:21

沙发

局外人 · 发表于 2014-2-25 20:21

沙发

wILLyoUng · 发表于 2014-2-25 20:23

好口水。。可惜现在是找不到这种ylj了。。

liujie · 发表于 2014-2-25 20:24

动手能力真强赞一个

大胖鸟 · 发表于 2014-2-25 20:32

应该把轴都拆了清洁一下PCB 好多油渍

嗨撸外设 · 发表于 2014-2-25 20:36

强大~帮D！

D.kun`PaJero · 发表于 2014-2-25 20:42

imQi 发表于 2014-2-25 20:21
绿二色，海景房？

嘿嘿，过几天就放给你们观赏

完蛋苗儿 · 发表于 2014-2-25 20:53

板子上有外国人的皮屑吗

魂竹郭 · 发表于 2014-2-25 21:04

我一直闹不清mx轴的底座是不是一样的？一样的话，为什么大家还要焊掉呢？

艾奥里亚 · 发表于 2014-2-25 23:58

完蛋苗儿发表于 2014-2-25 20:53
板子上有外国人的皮屑吗

求别说出来

妞妞的仔仔 · 发表于 2014-2-26 10:14

好东西 pcb有些脏建议清理下

完蛋苗儿 · 发表于 2014-2-26 10:44

吉泽明步发表于 2014-2-25 23:58
求别说出来

嗨撸外设 · 发表于 2014-2-28 08:36

好厉害的感觉，挺佩服拆轴换灯的家伙，104按键，一个一个来！蛋疼

D.kun`PaJero · 发表于 2014-2-28 12:23

嗨撸外设发表于 2014-2-28 08:36
好厉害的感觉，挺佩服拆轴换灯的家伙，104按键，一个一个来！蛋疼

慢工出细活~

NDKinG · 发表于 2014-3-3 03:19

顶黑白配

暴力的番茄 · 发表于 2014-3-4 09:25

现在也就能弄到 11900 成色不错的了

来点音乐和啤酒 · 发表于 2014-3-8 11:10

花了多长时间？

辉曜之光 · 发表于 2014-3-29 09:40

帮顶，不错，但是一直不明白这个键盘为啥那么贵，感觉就是个老古董，以今时今日的审美来看显然过时了
