[改造] 不会修微波炉的站长不是好胖鸟

[复制链接]
发表于 2017-2-5 23:47 | 显示全部楼层 |阅读模式

家里的一台微波炉不太常用,今天被告知通电后无反应,决定晚上抽空修理一下!

作为一个技术宅,一些家用电器的小毛病解决还是没问题的!而且微波炉本身就不算多复杂的电器。

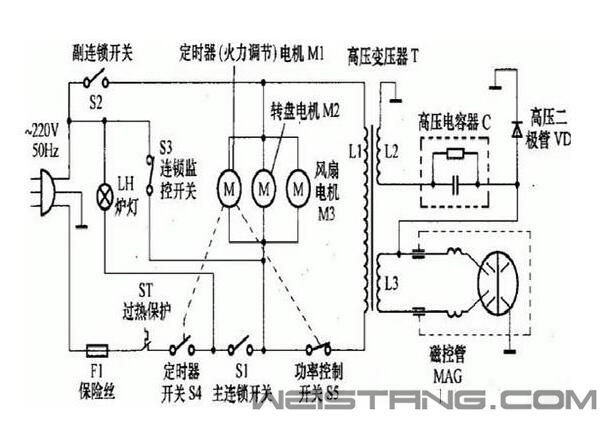

微波炉的基本电路图





  无论是数字开关的微波炉还是机械开关的微波炉,原理都大同小异,微波炉工作之前需要一系列必要条件来确保可以开始工作,那就是微波炉舱门是否关严了(有限位开关负责整个电路的通断),保险丝是否正常,内部的温控开关是否归位,启动按钮是否被激活,这些都是会影响微波炉是否会正常上电的原因。我家的这个老家伙其实已经服役好几年了,我记得差不多快8年了,平时不常用给这货也忽略了,今天家人用的时候突然发现旋钮开启定时后微波炉不启动,试了好几次也无效。


  回到家第一时间拆掉这台微波炉。

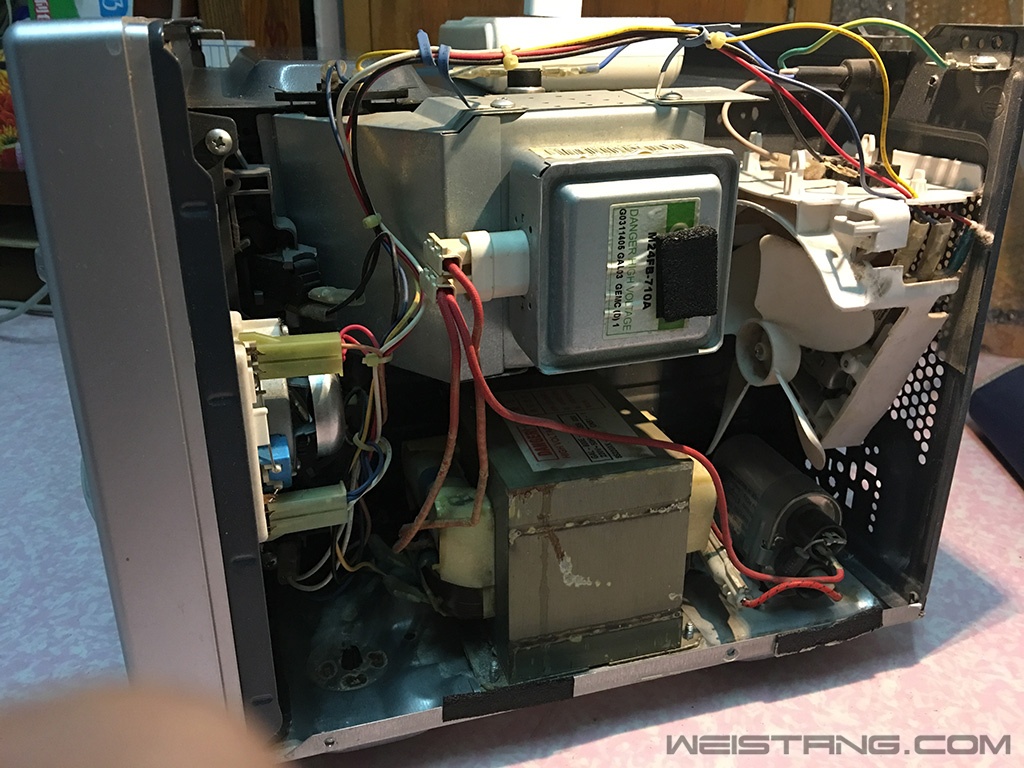

大同小异的内部结构  微波炉通常中端一下的目前内部布局基本都非常类似 如上图

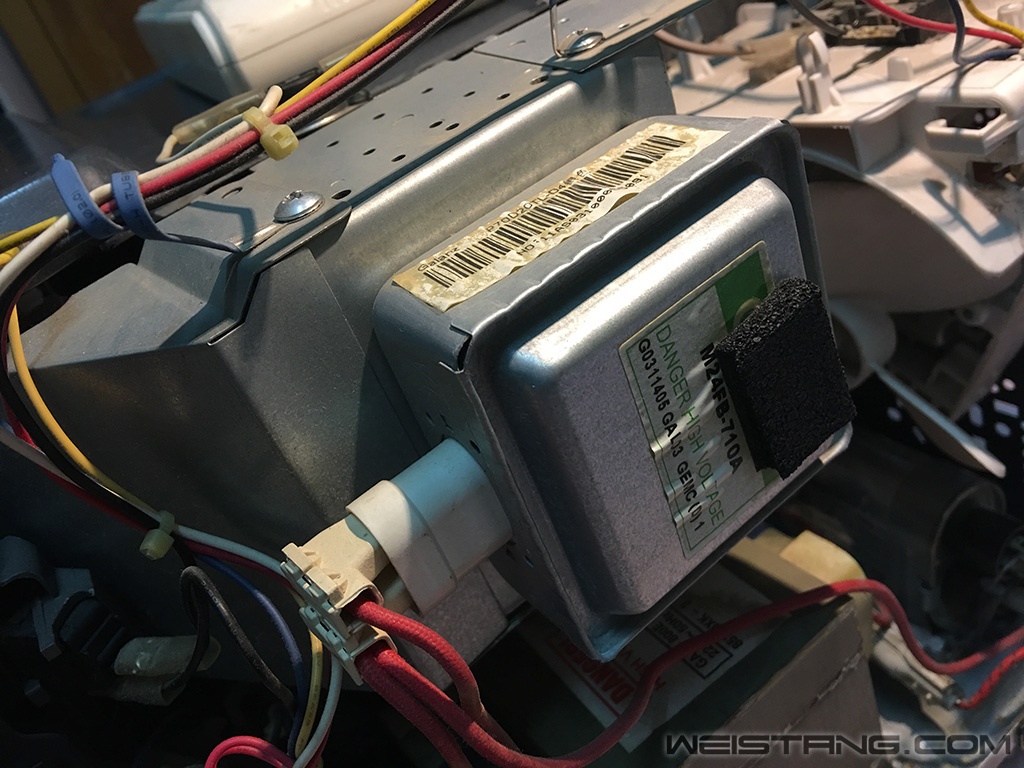

高压驱动磁控管产生2.4Ghz频率微波的部分

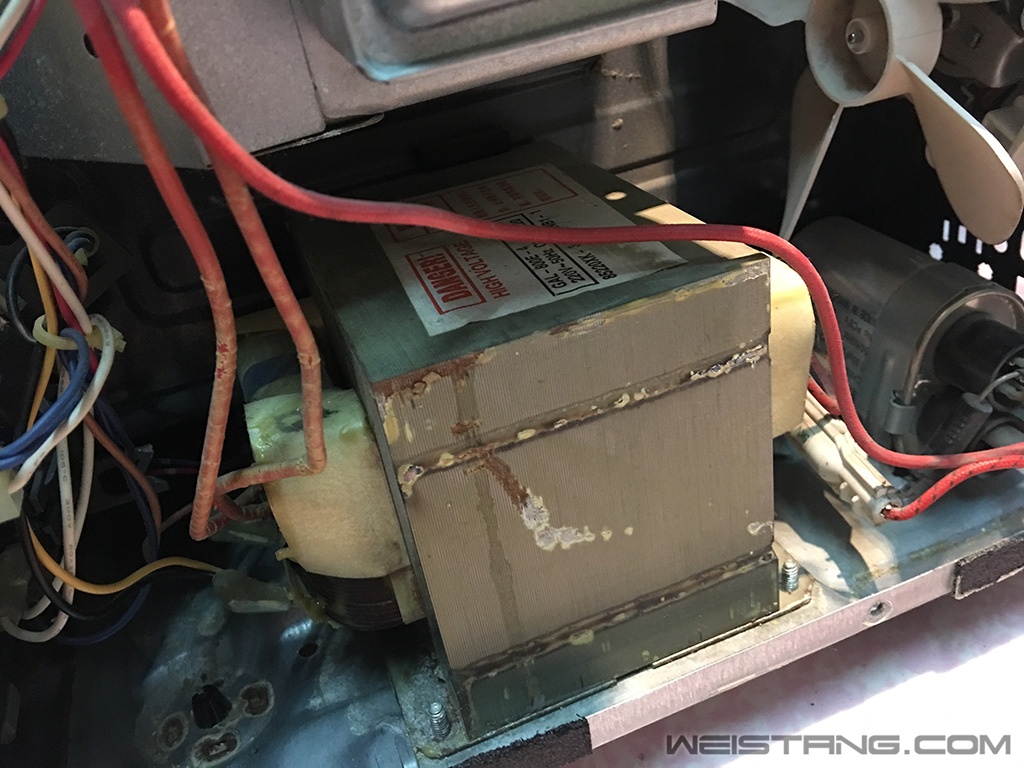

高压变压器 要将220v升到3000v 后面是二极管和电容电路

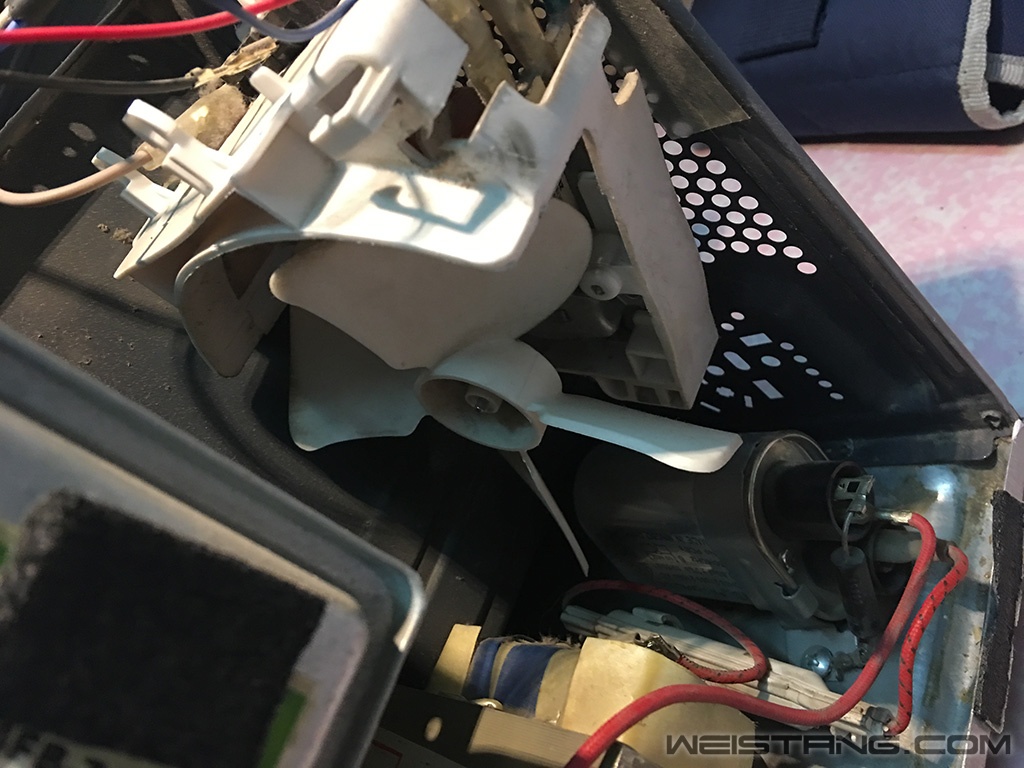

用于给变压器和高压二极管散热的风扇 如果这个风扇不转或者被灰堵死了 就会触发温控开关




机械定时器模块 火线经过保险丝之后就接到这货上 你也可以理解成为这是微波炉的开关



  遇到问题不要慌,顺藤摸瓜,先用电表检查一下几个重要的开关,同时看一下高压二极管是否有被烧的情况,如果拆到这里一切正常的话,那么对于机械定时的微波炉你就要考虑机械定时开关了,后面会告诉你这个定时开关做工和问题是多么坑。

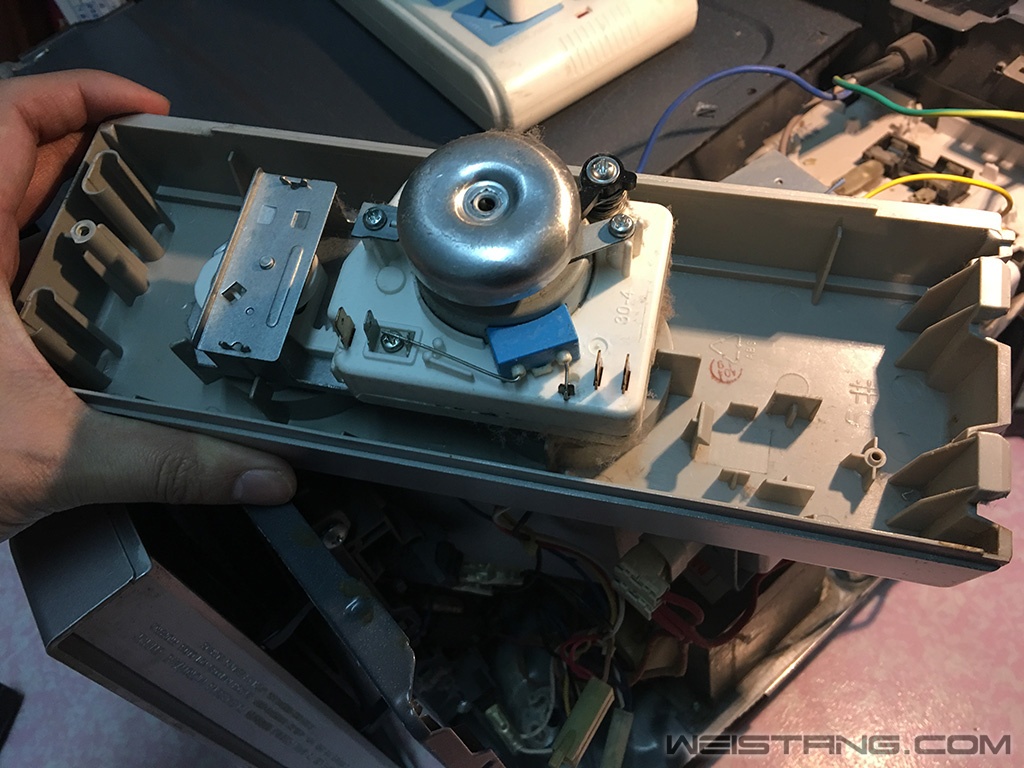

取下带机械定时开关的面板






钳子+胶皮手套大法拔下旋钮 然后能看到固定旋钮定时开关的螺丝 这TM是谁设计的,螺丝居然放到这里了

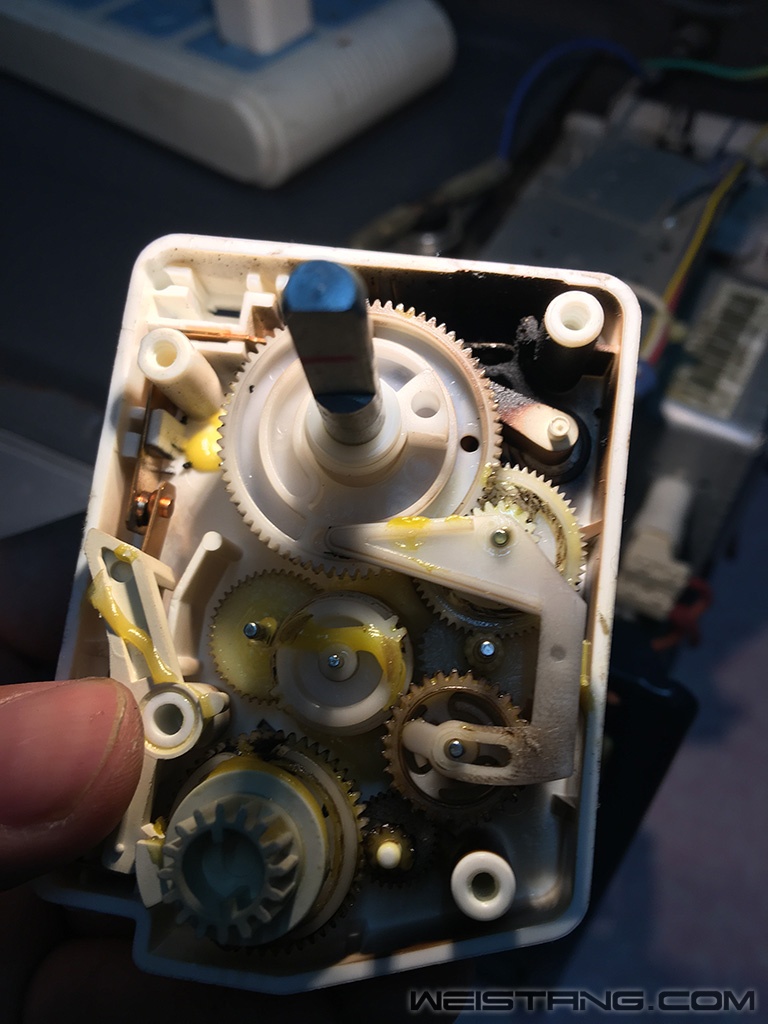

这个打开的白色小盒子就是机械定时开关




看到问题了吧,两个触点弹片部分已经黑了 问题果然在这里

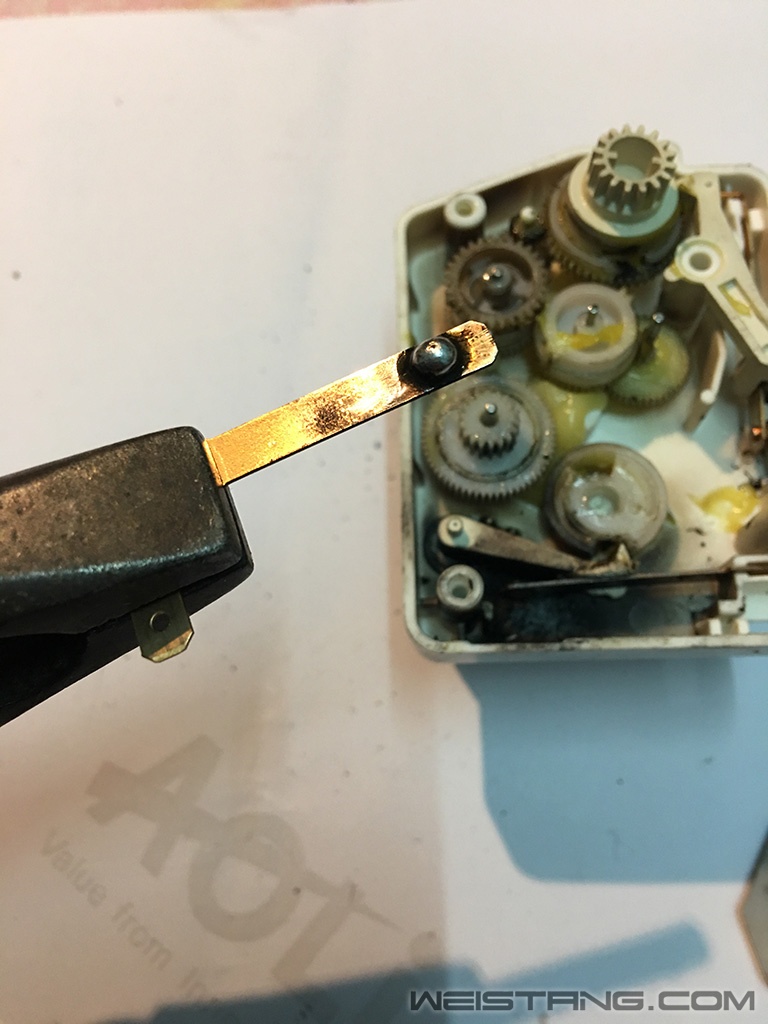

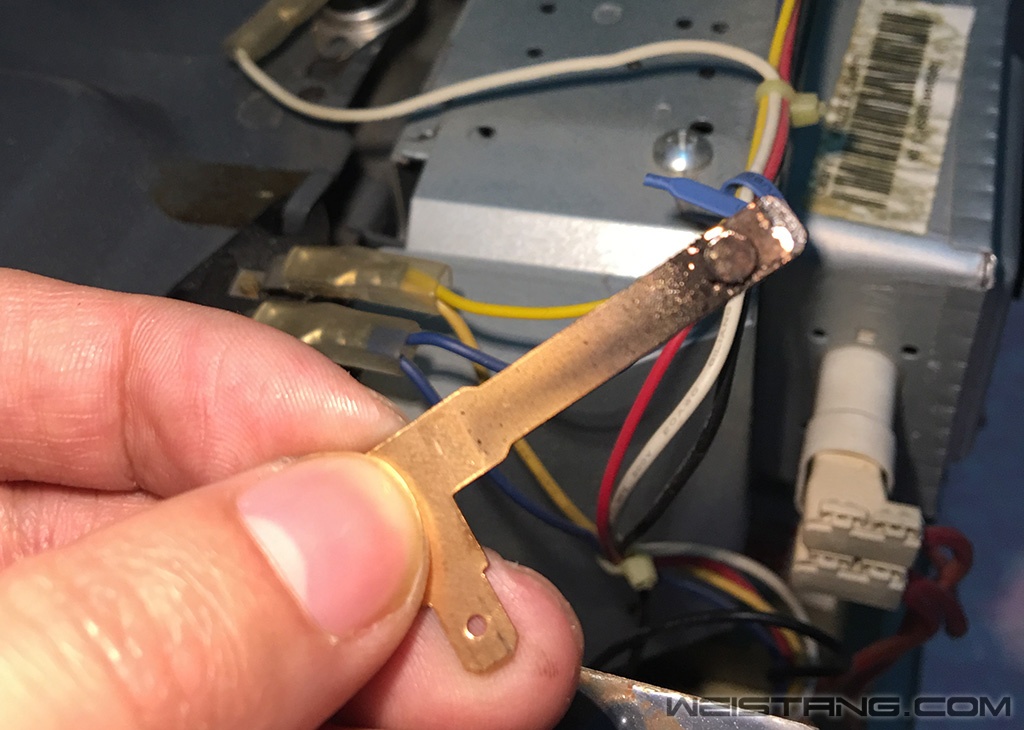

取下弹片能看到尖端放电引起的火花一次又一次的作用下把内部弹片开关烧成这样子

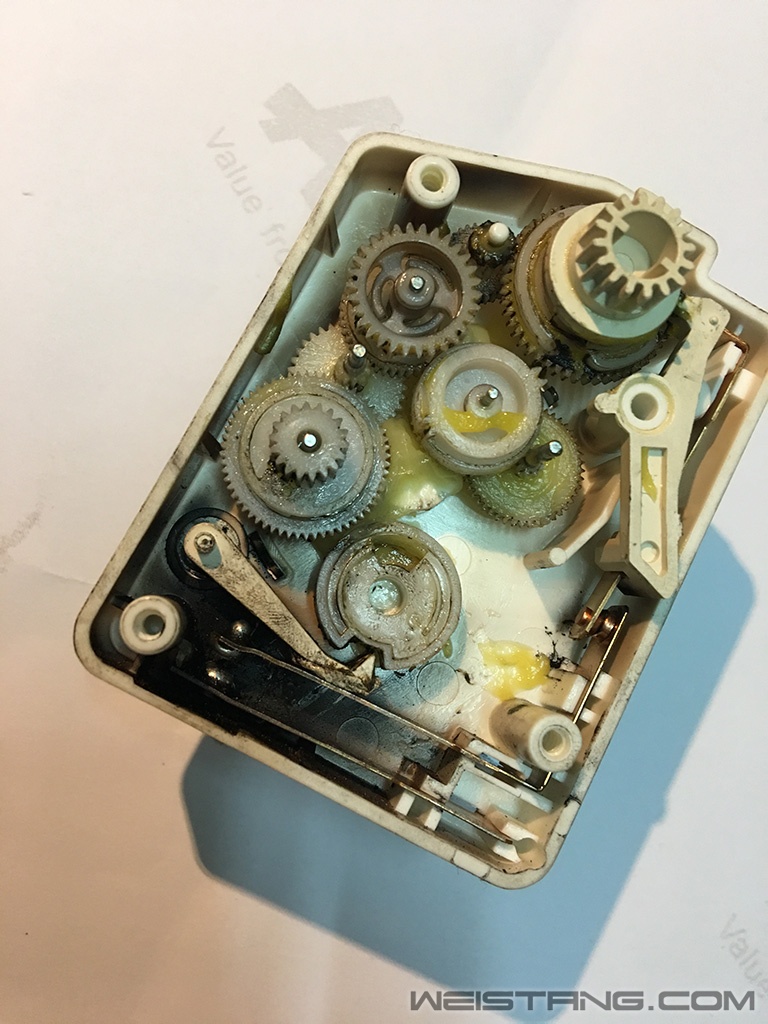

齿轮是定时结构,这种塑料结构定时的误差估计一年左右就会到分钟这个级别




把定时开关的弹片触点重新上锡 然后打磨平整




两边都要打磨平整 然后安装好后用电表测试一下弹片通断情况

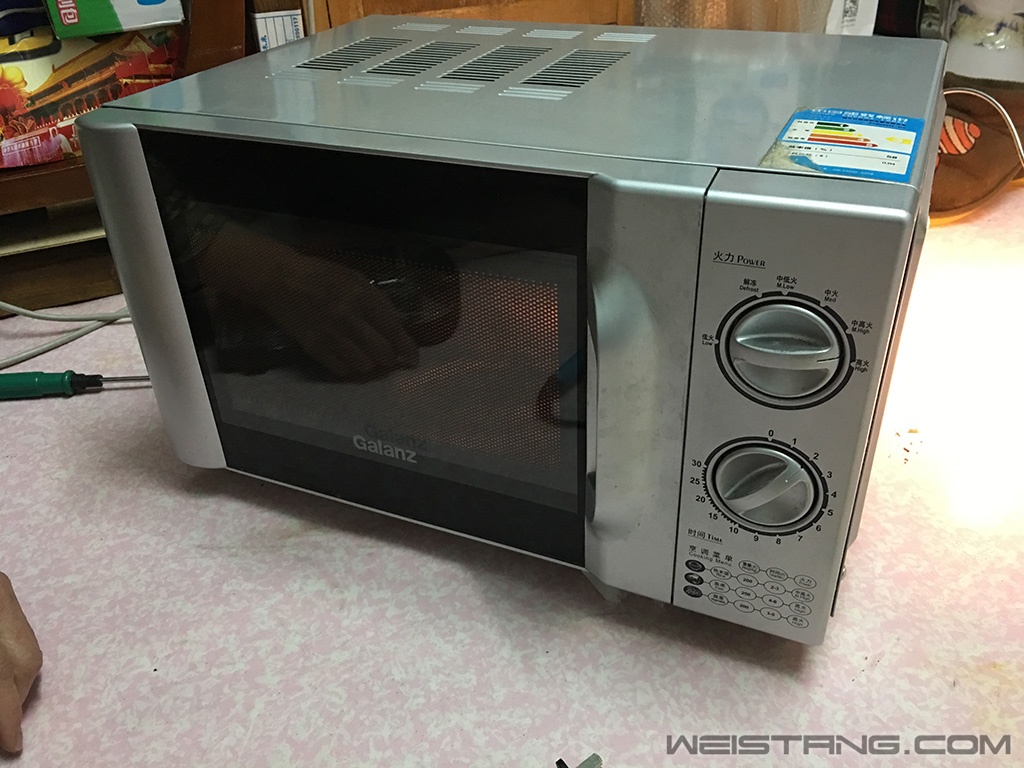

  之后装好外壳,通电测试没问题,先加热一杯水测试一下!完美




继续服役 不过估计顶多还能用个十几次吧



  维修微波炉操作记得在打开外壳后通电一定要注意安全,因为一方面有高压电路,另一方面就是微波辐射,遇到不上电情况居多,有的是灯亮但是却与没反应,这样你就要怀疑各种开关和二极管是否正常了。其实结构挺简单,各个单元都是模块化,某宝轻松淘到一样的二手件,但这坑爹的弹片,接触本来就不好,220v下不烧掉那就怪了。

发表于 2017-2-6 00:20 | 显示全部楼层
还是换新的吧……
发表于 2017-2-6 00:38 | 显示全部楼层
我只服你
发表于 2017-2-6 08:05 | 显示全部楼层
忘了不知道听了啥之后家里就已经抛弃微波炉好几年了。。

点评

肯定是说 辐射什么的…  详情 回复 发表于 2017-2-6 09:38
发表于 2017-2-6 08:14 | 显示全部楼层
微波炉都会修,厉害的大鸟
发表于 2017-2-6 09:38 | 显示全部楼层
zmc 发表于 2017-2-6 08:05
忘了不知道听了啥之后家里就已经抛弃微波炉好几年了。。

肯定是说 辐射什么的…
发表于 2017-2-6 10:08 | 显示全部楼层
只要是电器,胖鸟都会修
发表于 2017-2-6 12:47 | 显示全部楼层
好的开关是镀银触点
发表于 2017-2-6 13:24 | 显示全部楼层
家电维修专区
发表于 2017-2-6 15:19 | 显示全部楼层
早知道让你修啦,现在买的一个新的全是触控的,老人家反而不习惯
发表于 2017-2-6 15:23 | 显示全部楼层
上次做实验 被220V差点弄死 就不再没有装备的情况下碰这些高压的玩意了。。。鸟哥 小心。。。3000V的电压 就算你不碰到,也会有放电 电到你。。。
发表于 2017-2-6 18:43 | 显示全部楼层
厉害的大鸟
发表于 2017-2-6 20:59 | 显示全部楼层
感觉还是怕怕的。
发表于 2017-2-6 21:50 | 显示全部楼层
发表于 2017-2-6 22:22 | 显示全部楼层
让我想起了战术核武      带上N块移动电源让微波炉工作1分钟 加热个铁皮罐头什么的
发表于 2017-2-7 00:25 来自手机 | 显示全部楼层
家电维修小能手来自: iPhone客户端
发表于 2017-2-7 09:43 | 显示全部楼层
还是哪天直播修车吧~~

点评

喝醉了我不扶墙,就服你  详情 回复 发表于 2017-2-7 19:00
发表于 2017-2-7 15:18 | 显示全部楼层
修微波炉我只服胖鸟,真的厉害了我的哥
发表于 2017-2-7 19:00 | 显示全部楼层
蜡笔小晖 发表于 2017-2-7 09:43
还是哪天直播修车吧~~

喝醉了我不扶墙,就服你
发表于 2017-2-7 22:23 | 显示全部楼层
获得家电全能维修小能手勋章
