“Kaby Lake”——Intel第七代酷睿系列处理器的代号，距离我们熟悉的Skylake第六代酷睿系列发布过了一年3个月，与这代新的Kaby Lake同时发布的还包括新的200系列芯片组主板。近期AMD Ryzen让许多同学相当期待，当然产品性能AMD还没有正式通过媒体发布，而Intel在这代Kaby Lake桌面系列处理上也非常有信心，同学们也非常关注的这代Kaby Lake桌面旗舰i7 7700K和上代i7 6700K到底提升了那些或者说是有什么优势，本文会给出答案。同时在开篇有必要强调的是，Intel官方有说明Kaby Lake和Skylake两代处理器的IPC（Instructions per Cycle）效能上面是持平的，同时Kaby Lake架构上Intel也并没有给出像上一代Skylake对比Haswell那样的改进细节，同时从参数上来看两代处理器在架构上的区别可能不大。这次200系列芯片组型号上与100系列跨度了一代，而更多我们看到的是在接口上的改进，当然Kaby Lake的一些新特性也是必须200系列芯片组才能支持的。到现在为止，这代Kaby Lake上面，Intel发布了从i3、i5到i7完整的产品线，用以全面取代Skylake的6系酷睿系列。
“Kaby Lake” 7代Core i7 7700K包装（图片为非中文包）

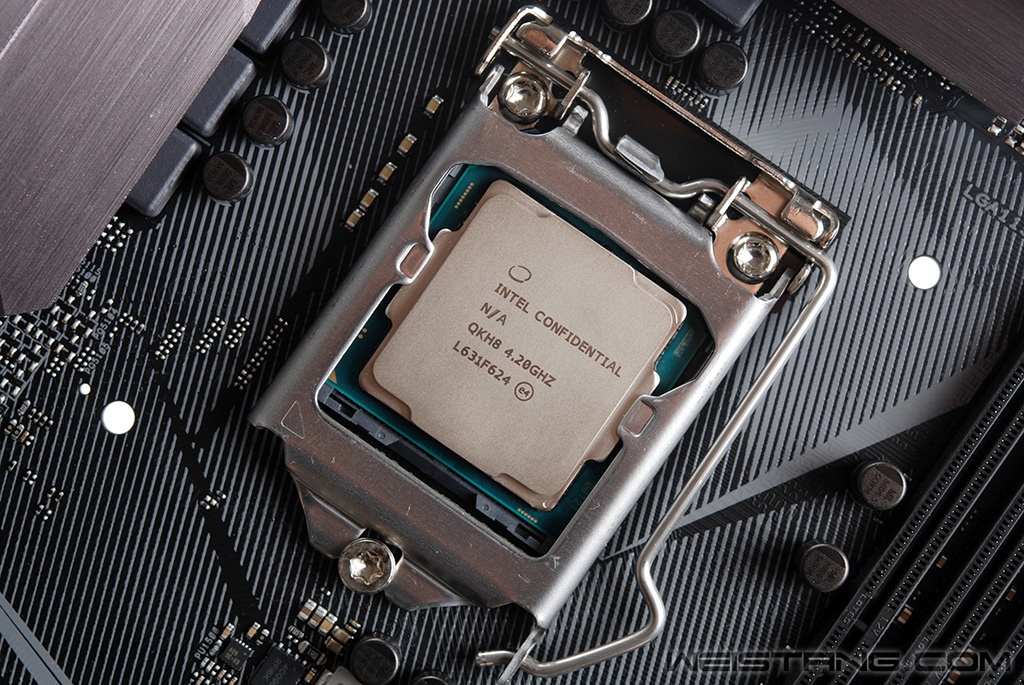

i7 7700K处理器 我们收到的是正显ES版的 实际跟正式版没有任何本质区别
这代Kaby Lake准确核心代号应该是Kaby Lake-S，-S是Intel主要针对桌面消费级市场的核心，相比上一代Skylake处理器都是同样的LGA1151接口，14nm工艺，但是在工艺细节上面有改进，主要是为了适应Shift Speed v2技术，频率有惊喜。支持DDR4内存频率规格增加了DDR4-2400，也就是说如果你上了i3 7300+B250+DDR4-2400规格的内存，那么直接可以认到DDR4-2400的频率规格，性能上多少会给你一些慰籍。核显型号提升到了HD630，本文不讨论i7 7700K的核显，再有7700K的基准频率和TB频率分别为4.2GHz和4.5GHz，睿频同样可以实现四核心4.5GHz的默认频率，缓存容量和链路跟上一代Skylake没有区别，加入了Speed Shift v2和AVX Offset支持，同时还有在Q3才能推出搭配产品的“Intel Optane”技术，中文名字叫闪腾。Speed Shift在Skylake上就已经有采用了，是一种基于OS层的频率和电压控制技术，范围更大同时调节更迅速的频率和电压控制，而Speed Shift v2拥有更迅速和更准确的频率控制，在Win10系统下才能支持，系统可以根据应用负载实现控制当前CPU匹配到更高的频率，同时动作也更快，这对于Kaby Lake不带K的型号处理器来说是不错的福利，带K的处理器如果用offset模式超频开着节能的话也能享受到Speed Shift v2技术，但如果用关了节能跑可能区别就不大了，因为你已经以牺牲节能为代价最大化频率了。AVX Offset其实在X99板子上也有见到，可以独立调节执行AVX指令时候的处理器倍频变动，更有利于超频稳定性。
至于Intel Optane闪腾技术，除了需要Kabylake和200系列芯片组的主板外，内存和硬盘都要支持闪腾技术的认证，其实原理类似之前的RAMDisk，不过这次Intel将这项应用规范化了，同时会推出专用的存储器，具体表现现在不好说，等到Q3确认可以体验到这项技术应用的时候再聊也不迟。
正面
背面贴片电容跟上一代6700K并没有什么区别
参数对比
价格方面目前Kaby Lake有些偏高，因为要掩护Skylake清仓和退市需要一定时间，所以你懂的。频率方面这代i7 7700K算是历代i7处理中默认睿频频率最高的一款处理器了，而i7 6700K则是4.0GHz和4.2GHz的频率，更高的频率和Speed Shift v2技术要求Intel改进了14nm工艺以及实现频率控制的晶体管电路细节。架构上没有什么实质的改进，看来衡量处理器更新迭代的标志可以不是架构改进了，频率的提升也可以作为标准了，所以既然已经走这个路线了，再纠结挤了多少牙膏就没什么意思了。
主板
刚好赶上华硕将Strix并入ROG系列，所以这一代的200系列芯片组主板中，ROG型号特别多，也不难理解，因为可以说是将从B250和H270到Z270的主流型号和准高端型号主板都包括了，曾经的Pro Gaming后缀的“玩家系列”如今组成了ROG Strix阵营。较多的型号好处是可以有更多适合不同用户的灵活配置，缺点是不方便记忆，比如我这种不喜欢记型号的人。
还差一个STRIX-I ROG一共有8款Z270主板
ROG STRIX Z270E GAMING是这代STRIX中最高的型号
跟Maximus系列比包装上Strix更接近原来的玩家系列风格
200系列芯片组的ROG系列，特别是Strix系列型号多数都支持AuraSync RGB灯光系统，同时USB 3.1接口也成了标配，其中ROG Maximus 系列和ROG Strix系列最显著的区别在于，前者VRM供电元件是完整的ROG数字供电方案，NexFET开关管，更高频率的Digi+ PWM控制器，发热量更低的合金电感，寿命更长的定制化电容，这是Strix系列不具备的，其次比如板载开关和Debug灯以及更多的4pin风扇接口这也是ROG Maximus系列的专利，再有就是更丰富的RGB灯光位和接口配置。
ROG Strix Z270E Gaming是Strix Z270系列中最高的型号，自带了wifi go模块，可以支持蓝牙4.0和802.11AC无线网络，其他附件如图，附件上面也进行了ROG主题化。

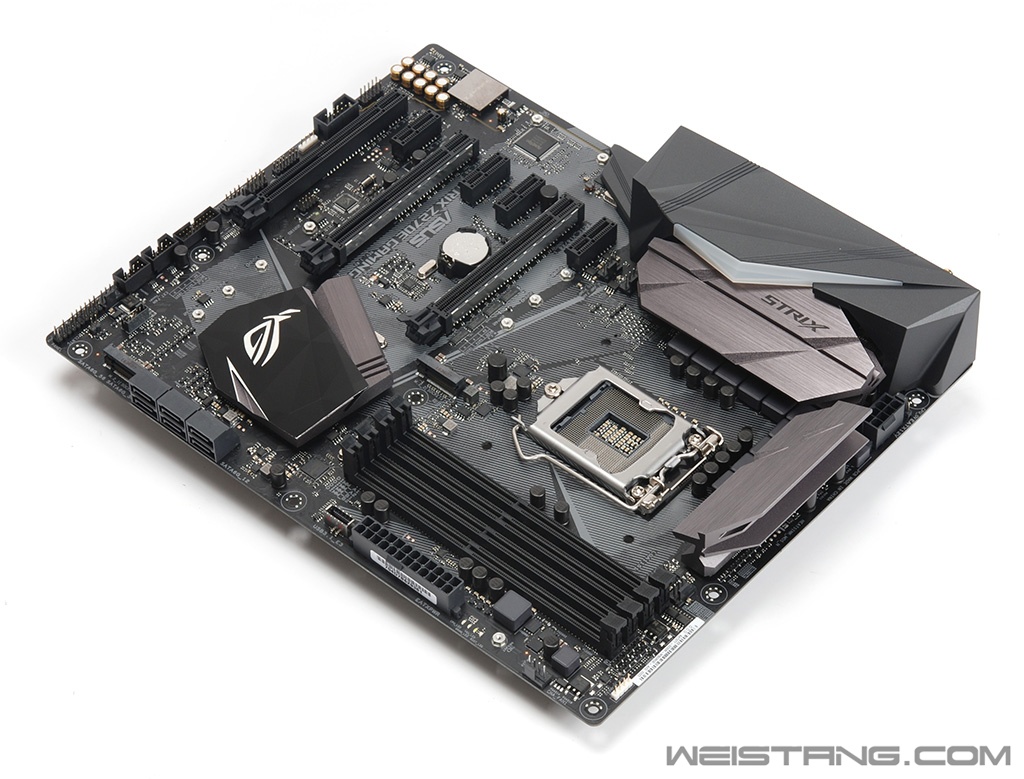

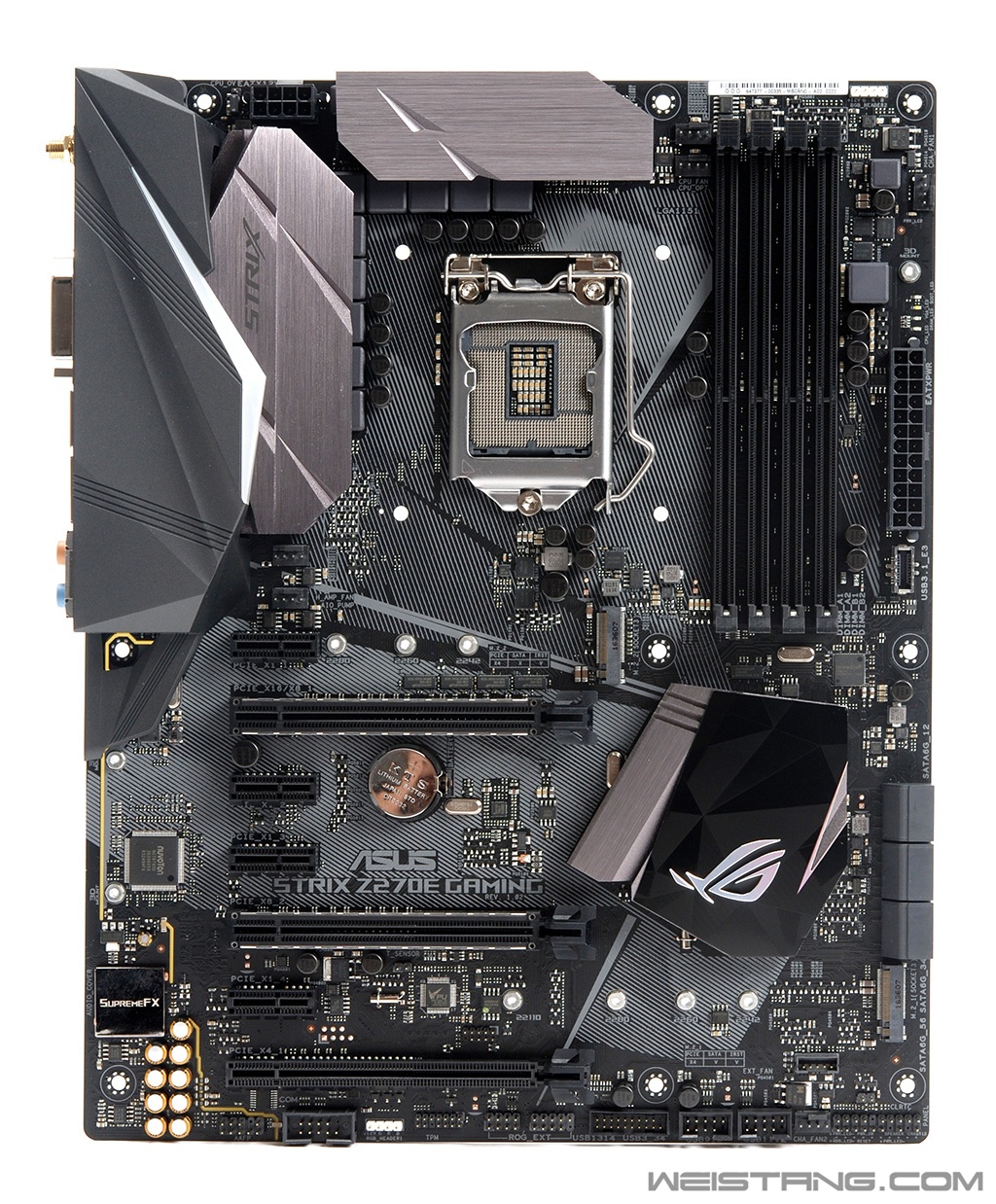

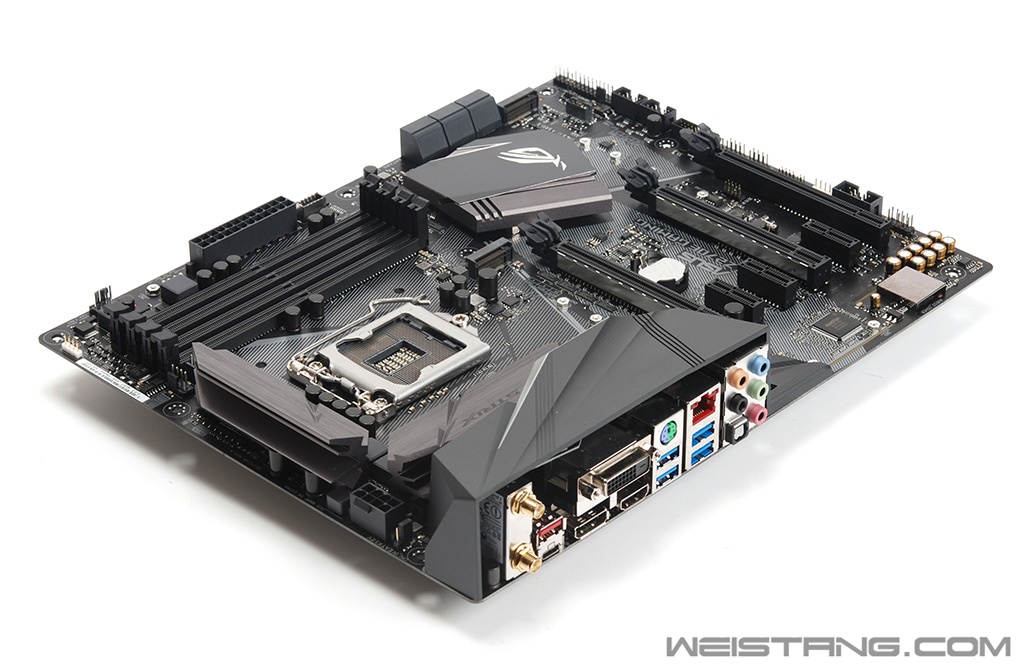

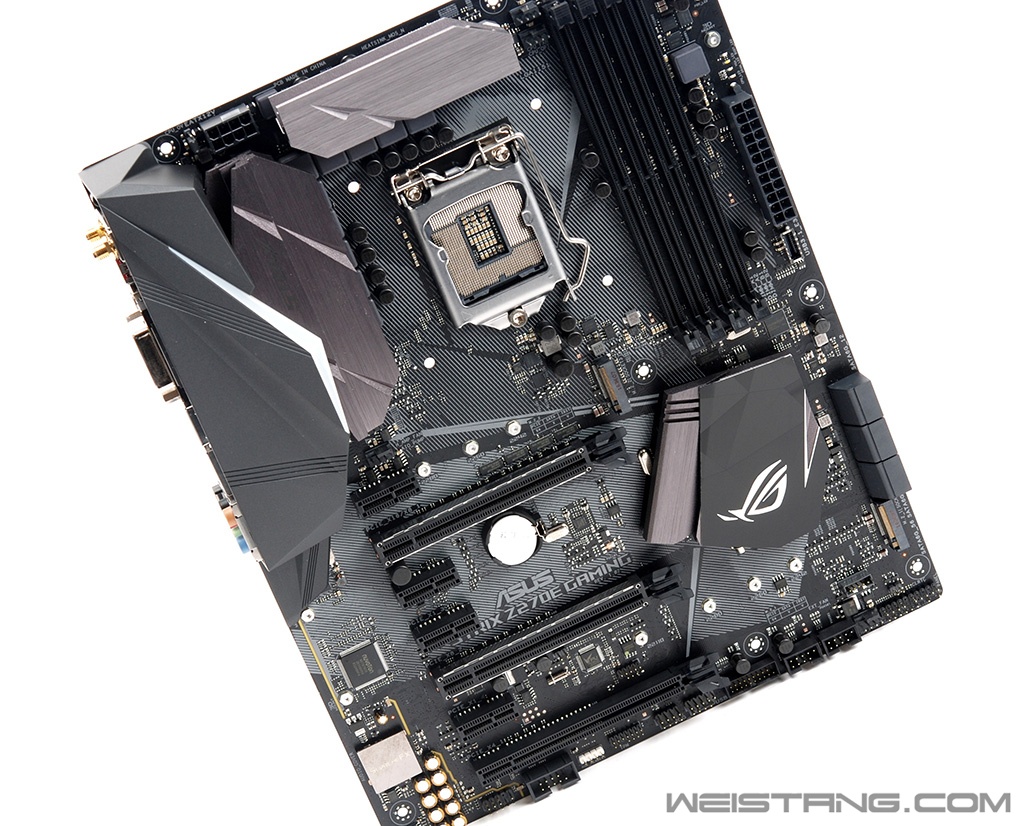

ROG STRIX Z270E Gaming 主板
配色方面进化到了这一代ROG已经没有了红色的元素，在100系列时代的Pro Gaming玩家系列主板还是保留了一定的红色配色的元素的，这次是彻底没有了，同时黑色的PCB上面加入了大面积的白色网格印刷装饰，IO接口外围也参考ROG Maximus系列加入了塑料挡板，同时这个位置有独立的AuraSync灯光电路。

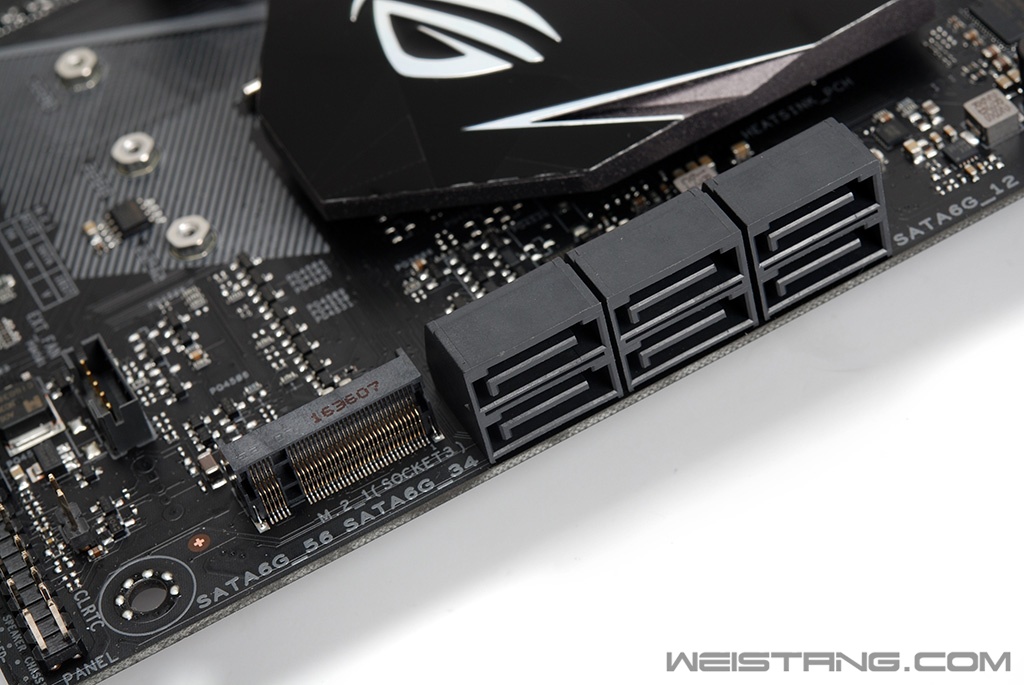

板载了两个M.2接口，支持Hyper模式，没有U.2接口，支持8x+8x SLI/CF，8pin的CPU供电，没有Power和Rest开关，Clear CMOS是跳线形式，后面会有对VRM供电元件的详细介绍。

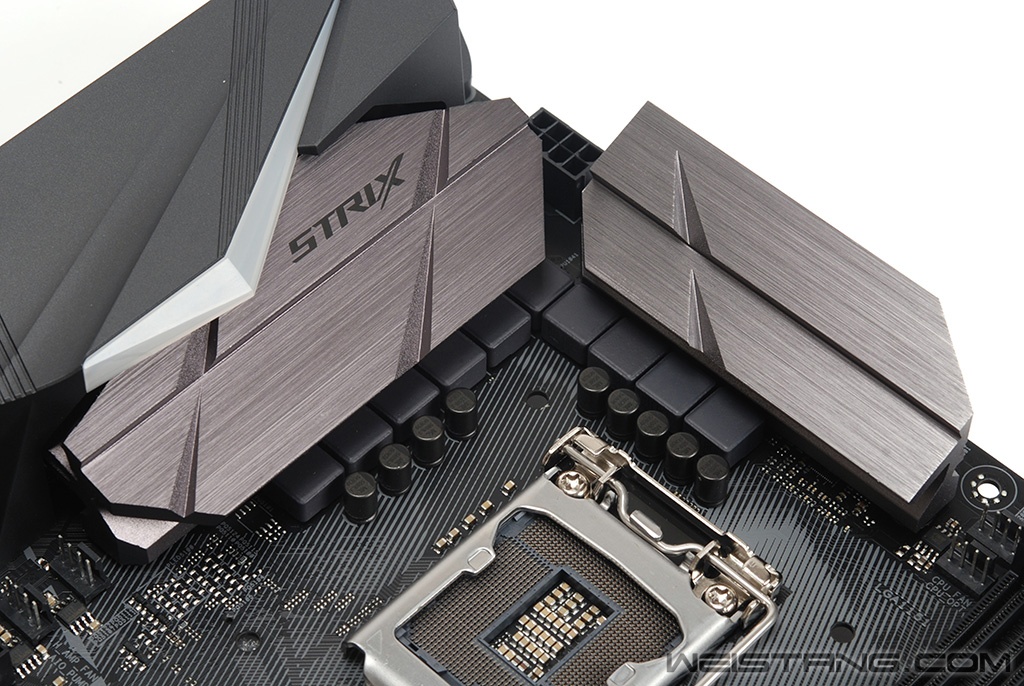

Mosfet上面螺丝固定的铝制散热片 散热面积更大了

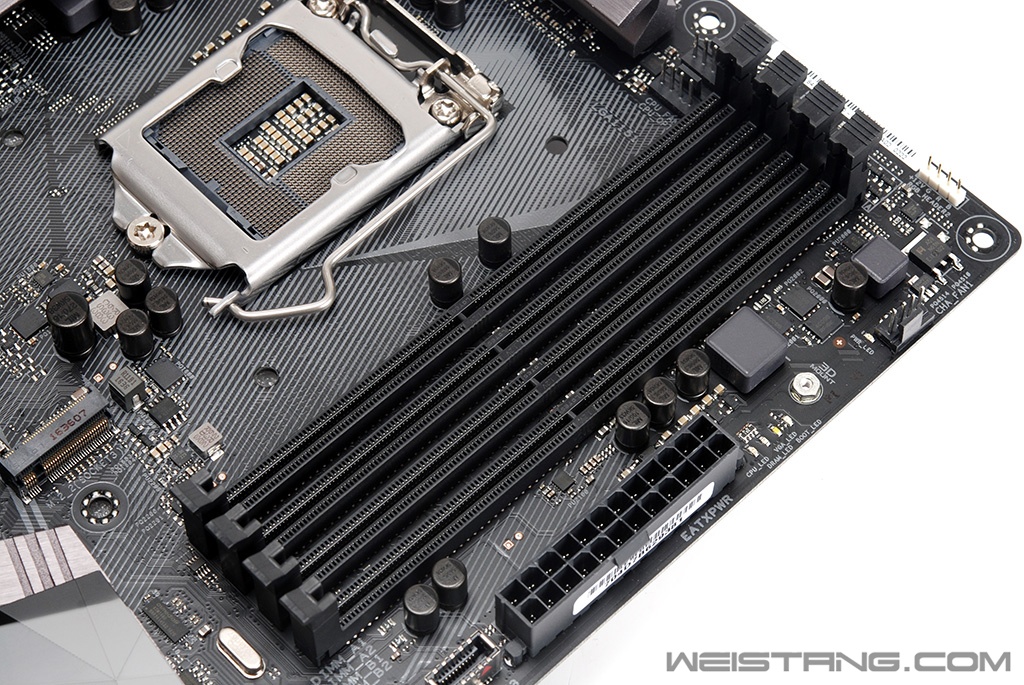

最高支持到DDR4-3866频率 可惜在BIOS中内存供电PWM参数不可调
SafeSlot加固插槽应用 不过只有两条用于显卡的全长PCIE接口有
PCH散热片部分没有灯光设计 表面有不同方向的拉丝纹络实现了立体的视觉效果

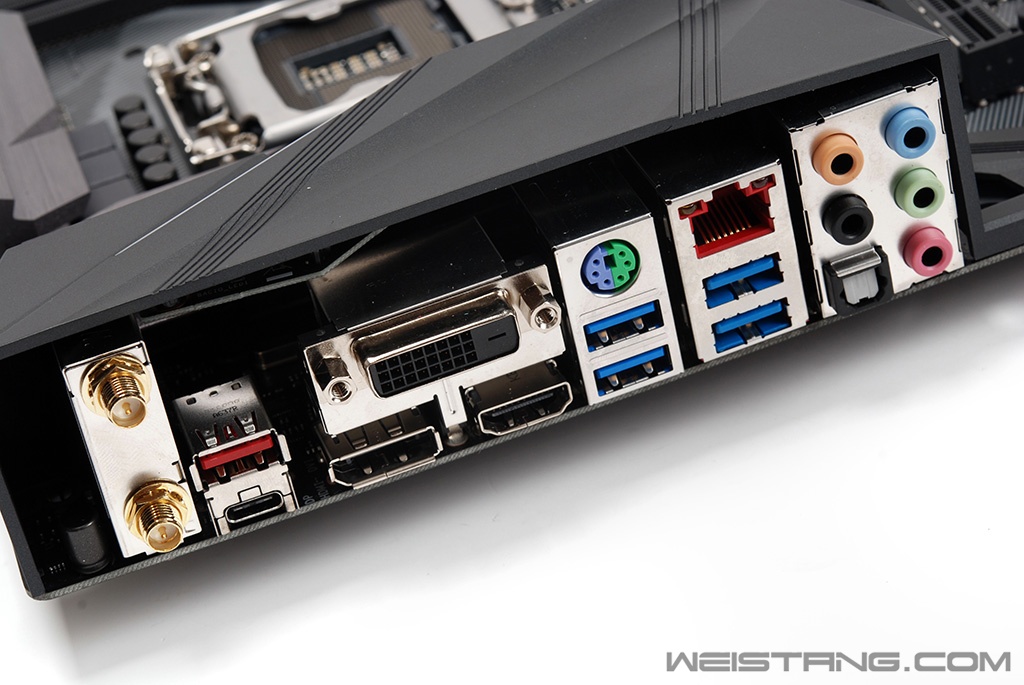

一组Wifi go的天线接口，附件中有外接天线，usb 3.1A/C，DVI+HDMI 2.0+DP 1.2显示接口，保留了PS2接口，一个LAN接口，4个USB 3.0接口，以及8声道的音频接口。
供电&芯片
前置USB 3.1扩展接口 未来会有很多机箱支持的
主板底部有一个AuraSync灯带扩展接口

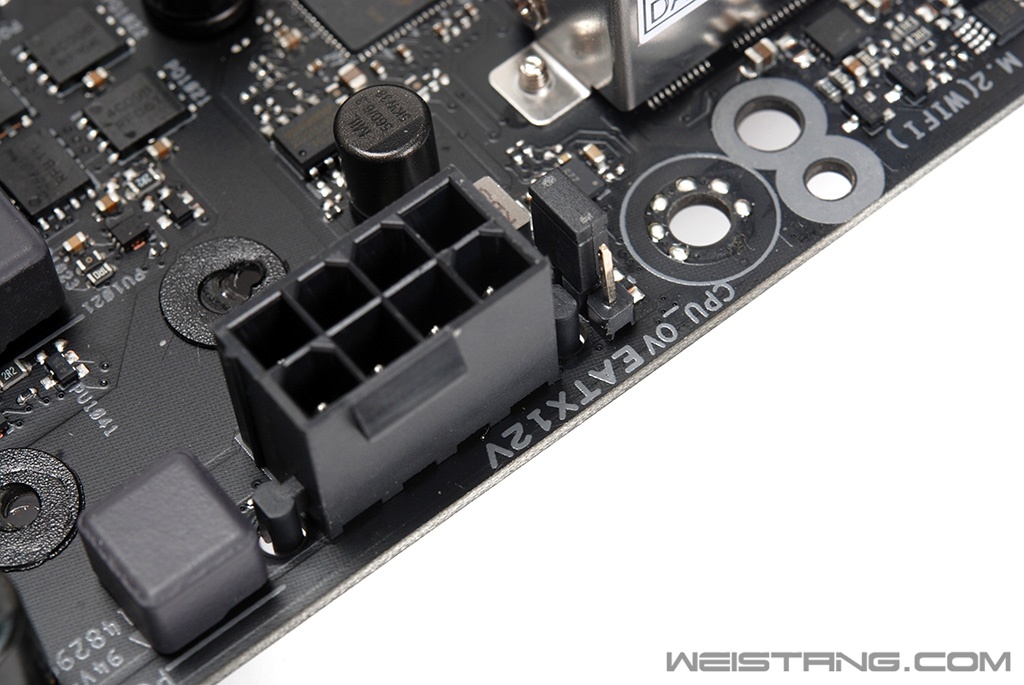

8pin 12v供电附近居然有CPU OV跳线 板子用时间长了可以折腾一下极限超频
主板顶部的AuraSync扩展灯带接口

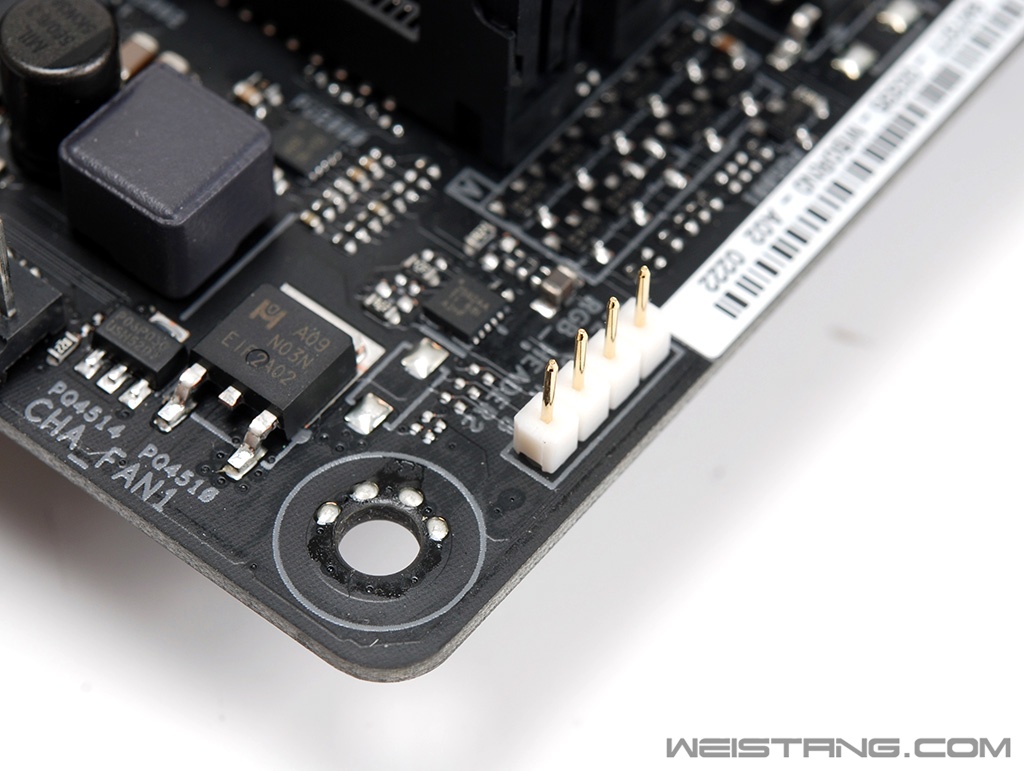

EXT FAN接口 可以用Fan Extention Card来接入控制更多的风扇 而通过BIOS中的QFan可以实现监控

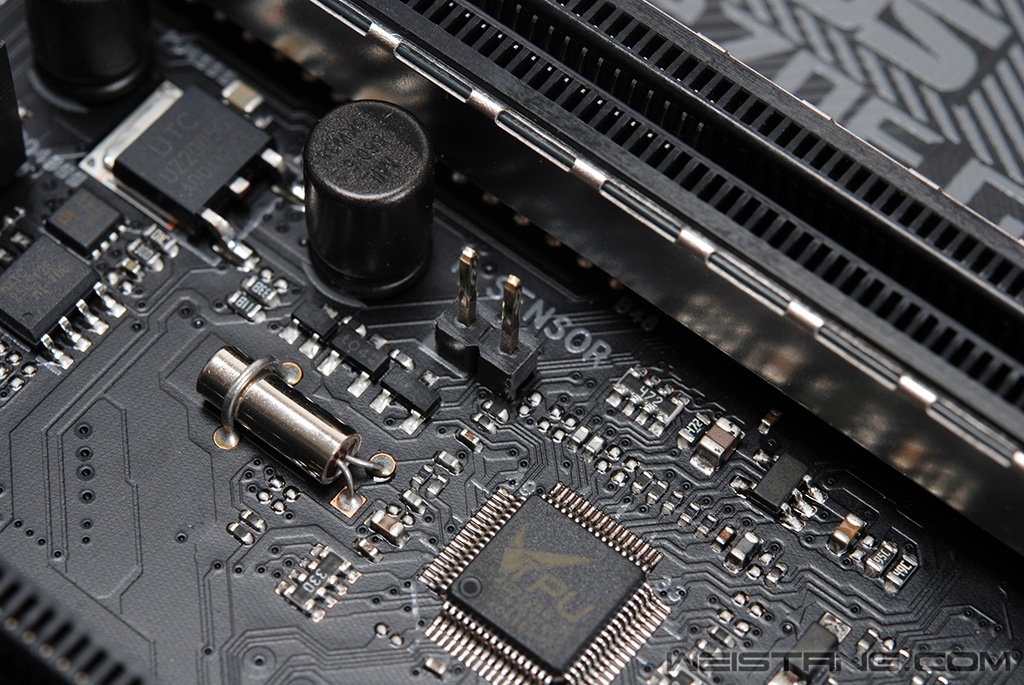

第一条PCIE插槽附近有主板上唯一的一个测温线接口 板载附赠了一条测温线

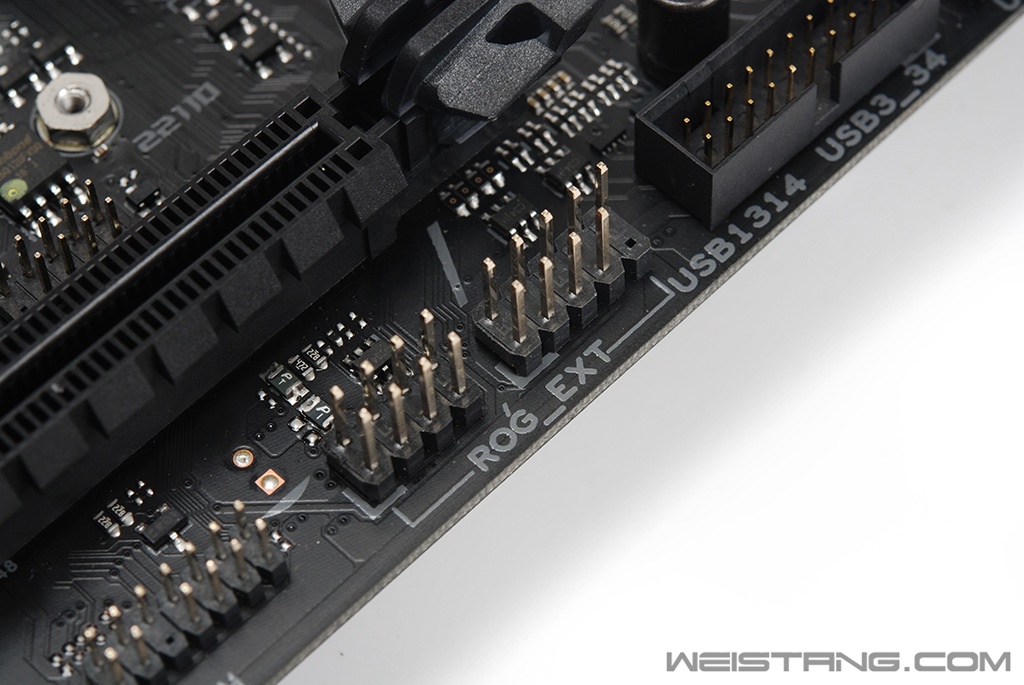

支持ROG EXT 可以扩展OC Panel或者Front Base等设备 或者当一个额外的USB 2.0扩展也可以
6相供电 其中CPU核心部分是通过单刀双掷Driver来实现的等效8相输出
看Mosfet Driver数量可以区分供电相数，电容是尼吉康订制的MIL 5K电容，而ROG Maximus则是FP系列的10K规格订制电容，尽管FP富士通这条线已经被尼吉康收购了，但是FP依然属于高规格电容系列。

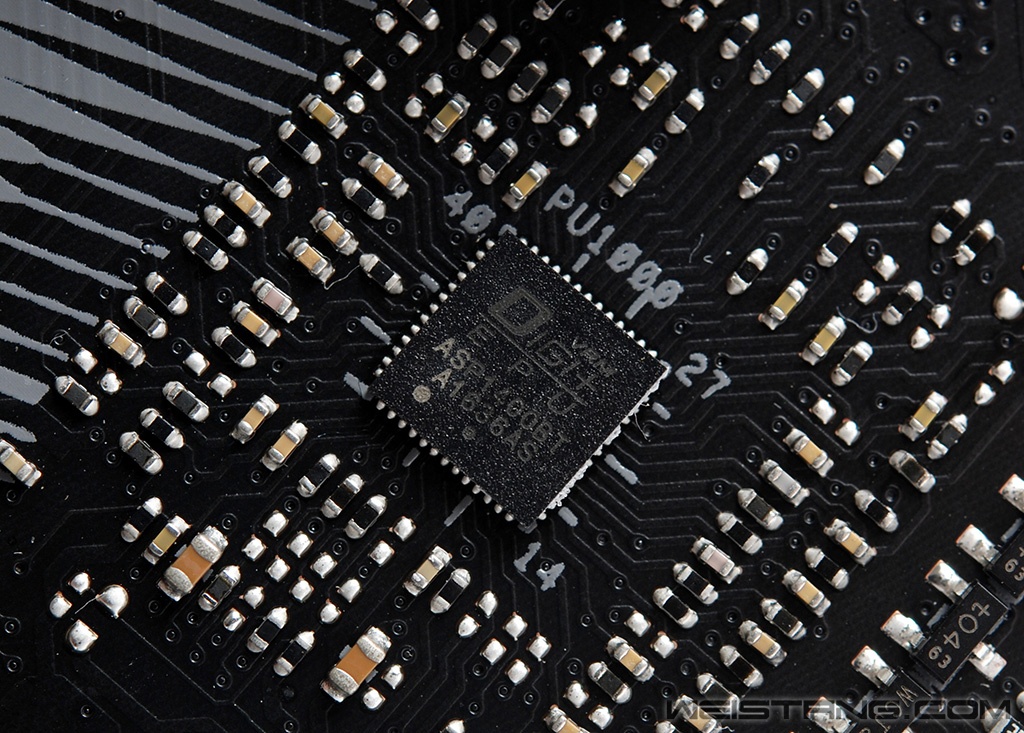

DIGI+ PWM主控
Mosfet用的是安森美的4C06B和4C09B SO8衍生低内阻规格
IO挡板部分的塑料外罩
IO外罩内部能看到固定的AuraSync灯控板
一整块AuraSync灯控板 这个灯控板有需要的可以接出来 不过需要延长接线 做工很好

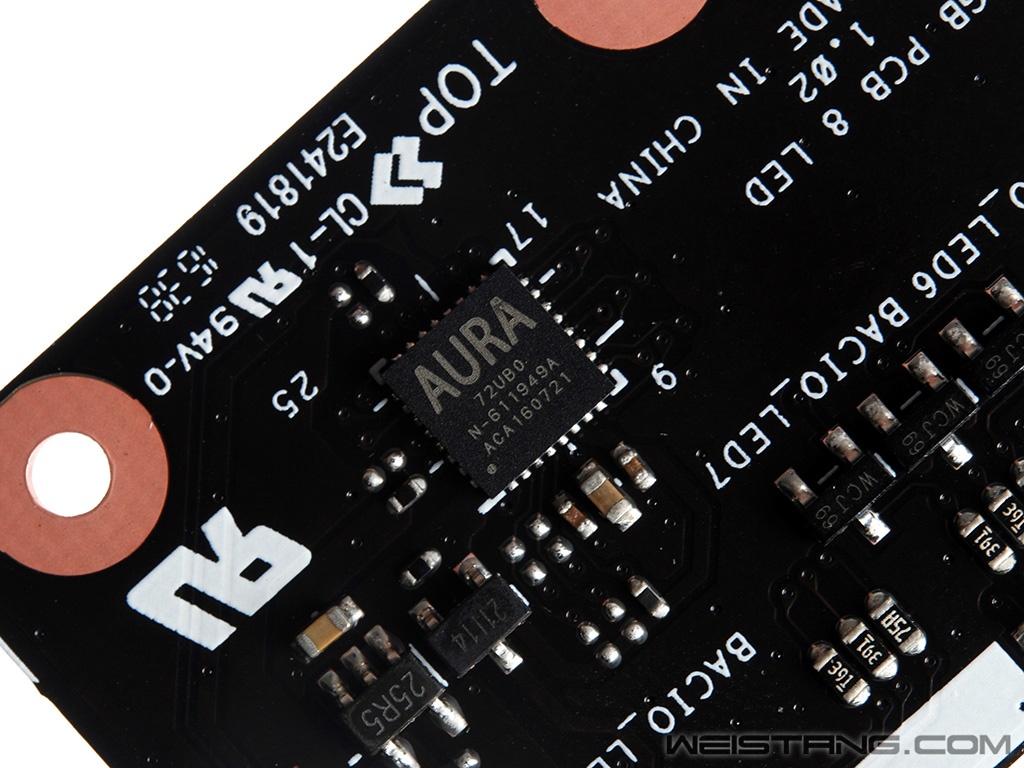

有一颗LED驱动功能的IC芯片印有AURA字样，也是华硕AuraSync的黑科技的芯片，灯光控制频率高。
ASM1543 USB 3.1主控芯片
ASM1142 USB 3.1主控芯片与后面的ASM2142协同可以实现弹性优化速度
ASM2142 第二代USB 3.1主控方案 据说拥有更好的兼容性
Intel I219V千兆网卡

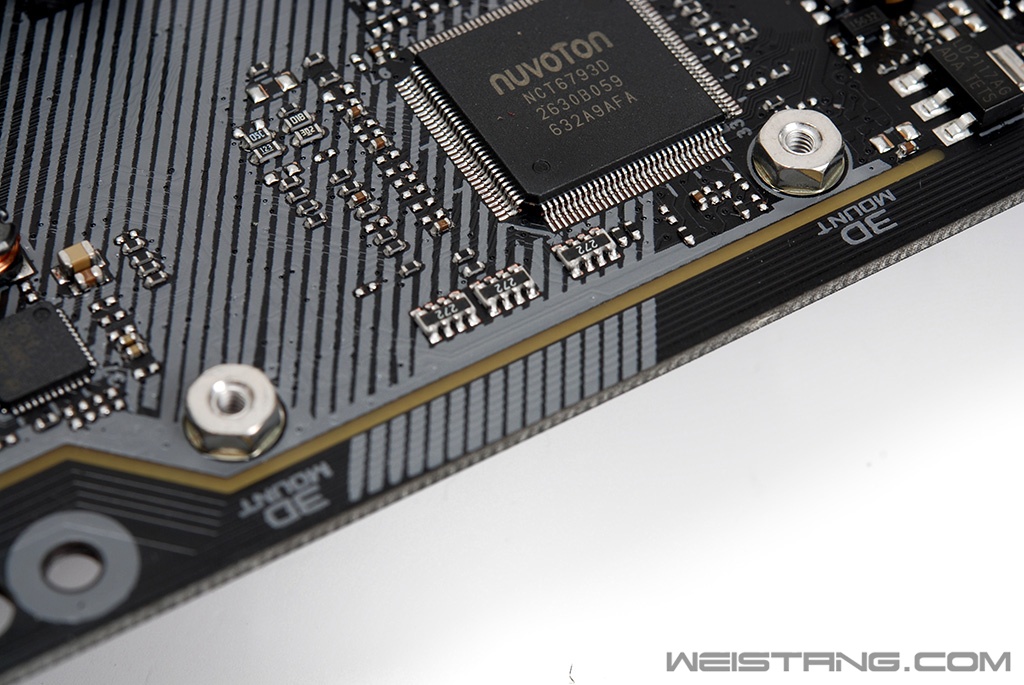

外接3d打印模块的螺丝孔 官网有对应建模的3D打印源文件下载

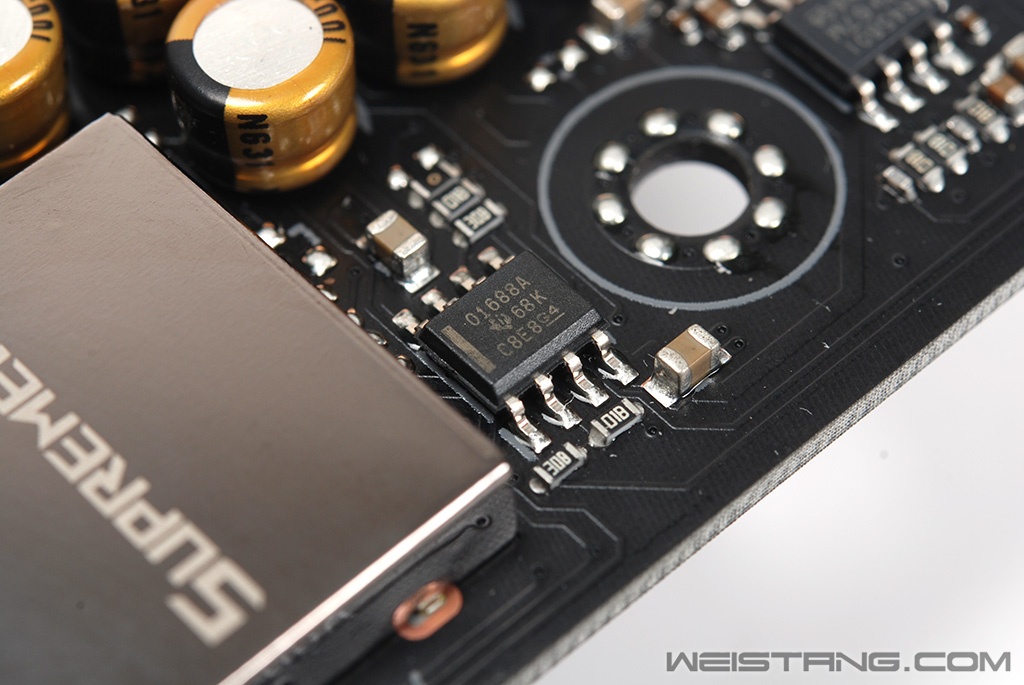

声卡运放芯片
平台
本次测试分为两部分，一部分是用户可能不常用的对比，将7700K降频到4.2GHz对比6700K，在同频下来对比两代处理器的性能差异。第二部分是超频测试，托外设堂会员的福，这颗7700K尽管不算大雕，但没开盖状态下轻松实现了1.3v 5GHz跑过30分钟Prime95 v28.5 x64。惯例所有测试关闭EIST和C-STATE以及最新的ISST等节能频控选项。为了纪念我第二次拿到Intel官方送测的CPU特别上两块Intel X25-E 64GB 表示一下敬意。

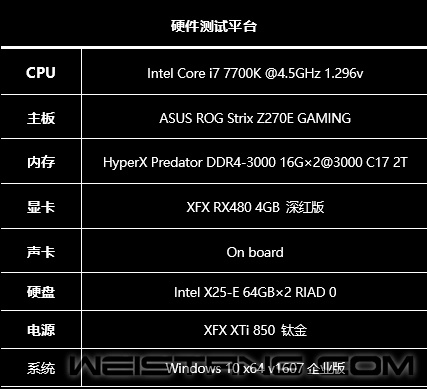

硬件平台
硬件平台特写
特写
风扇上了一只利民TY150 转数恒定1100rpm
金士顿HyperX Predator DDR4-3000 16GB×2
Intel X25-E 64GB SSD
固件已是最新 10 channel 50nm SLC 组RAID0跑日常体验还是可以的

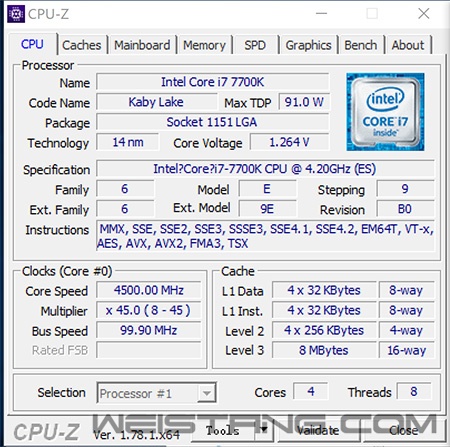

默频4C8T 4.5GHz CPU-Z截图
超频4C8T 5GHz CPU-Z截图

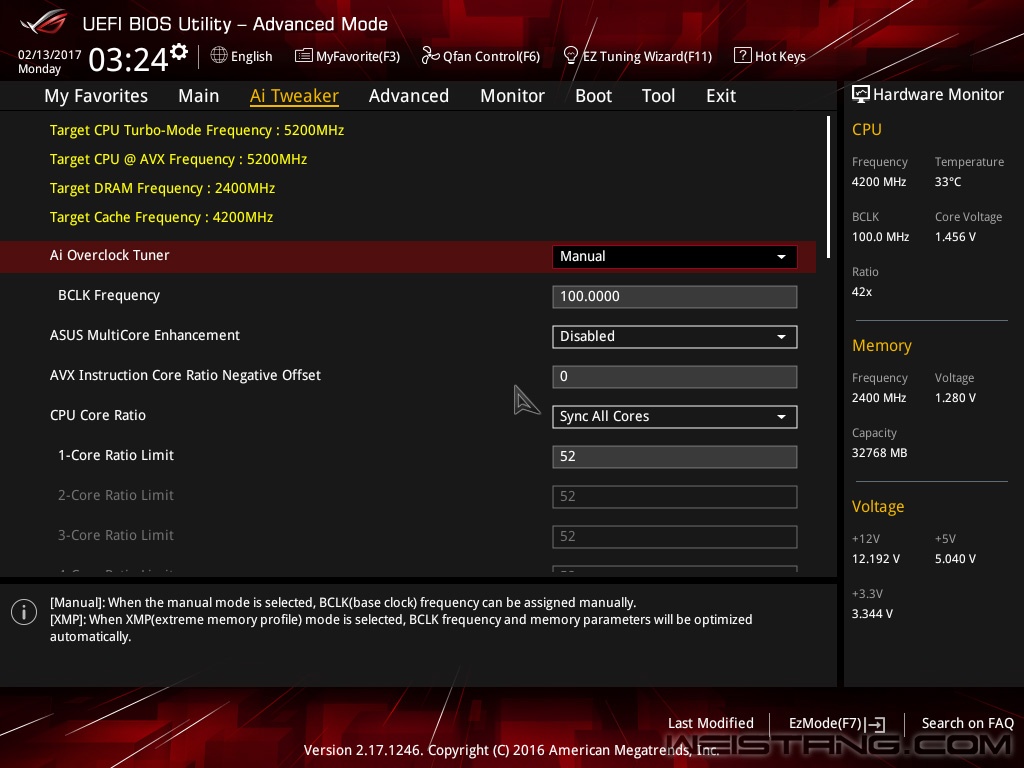

超频第一步，开启Manual手动模式 倍频设置成同步

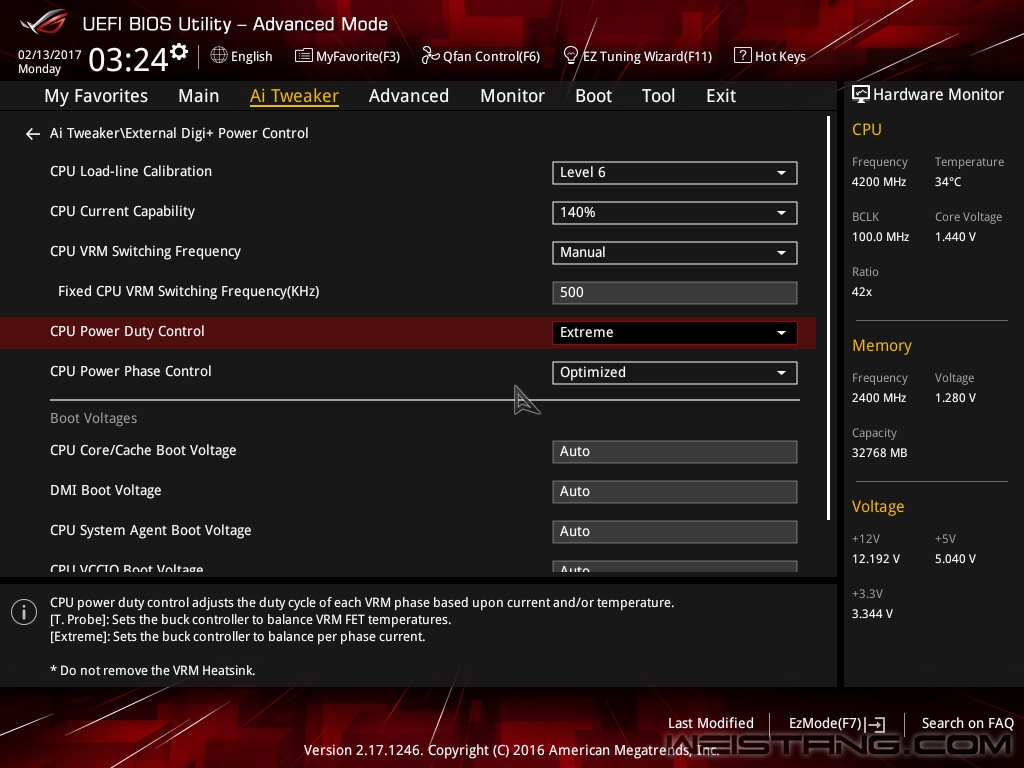

External Digi+ Power供电设置中LLC开启Lv6 低了意义不大了 其余可以参照我的设置
Ring频率这里可以设置 评测中我们后来锁定到了4.2GHz 其实还可以拉升

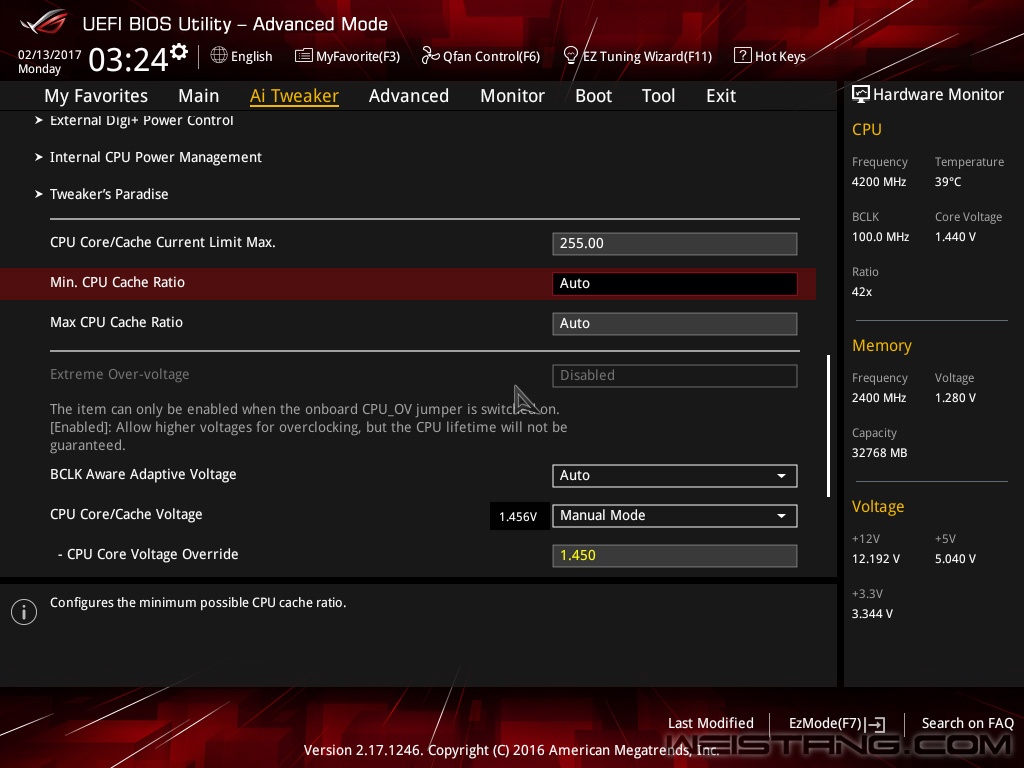

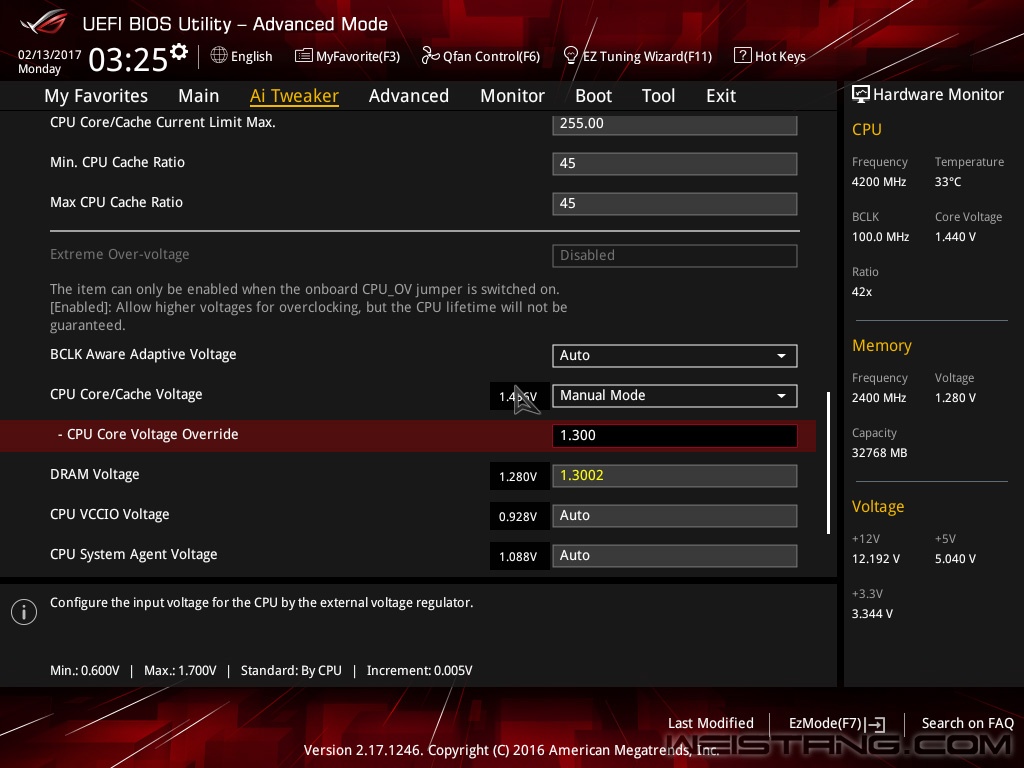

CPU电压开启Manual模式 设置CPU核心复写电压值 建议先用1.3v上5G摸摸情况

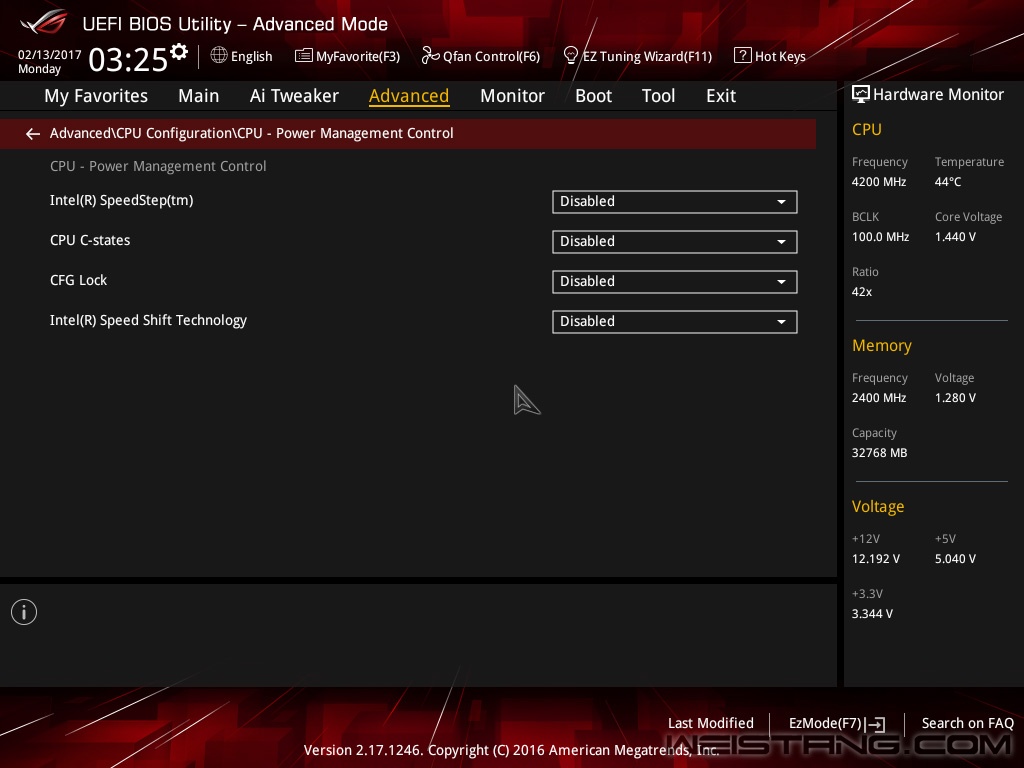

关闭所有节能
i7 7700K平均体制风冷5G问题应该不大，但是能不能跑过测试和能不能日常使用是两回事，这代Kaby Lake内部还是导热硅脂，1.30v上5G跑Prime 95 28.5 x64肯定会90℃，Ring拉到4.5G的话，能坚持30分钟就已经算是雕了，如果日常用还是5G还是开盖才是正解，温度会好看不少，我手里这颗7700K也必须要开。
基准

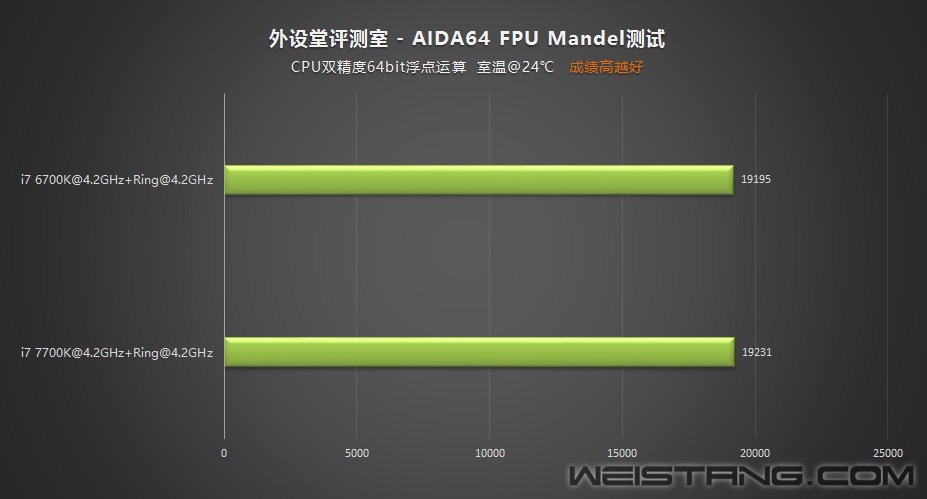

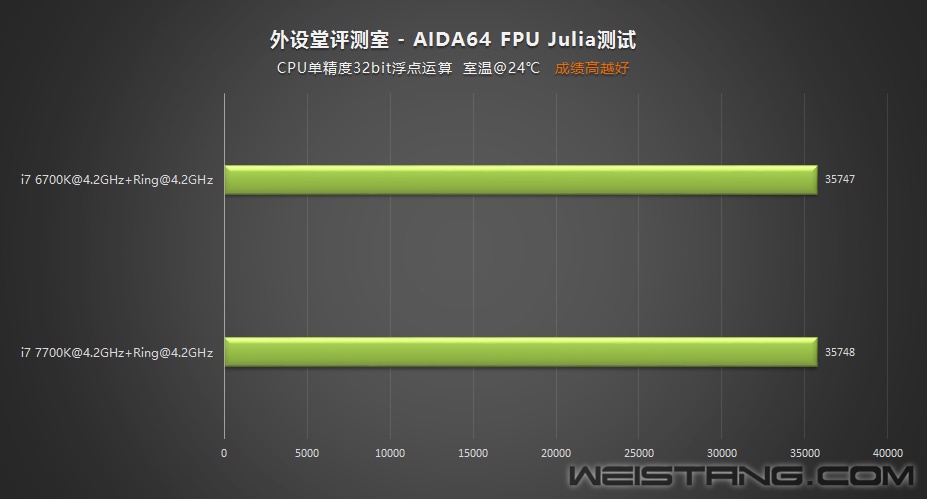

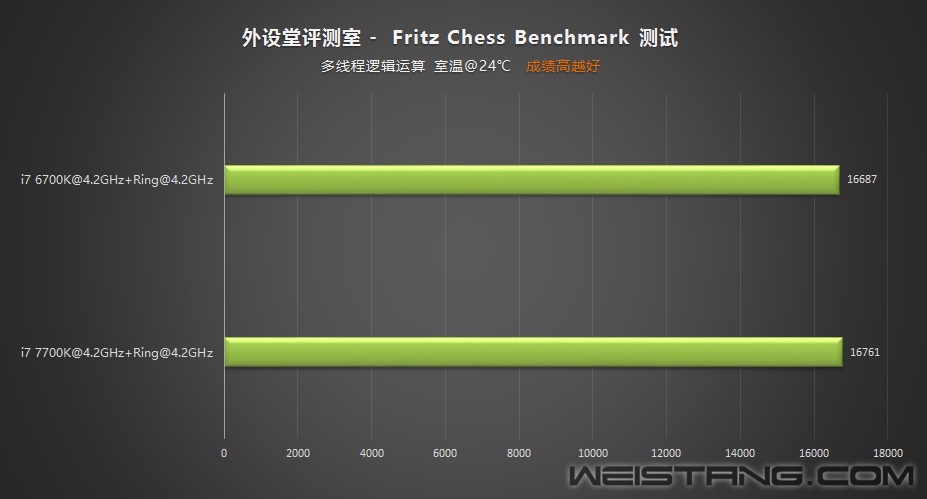

基准测试我们把7700K和6700K的频率都设置在4.2GHz+Ring@4.1GHz，内存频率同时锁定在DDR4-2133 C15 2T，这样在近乎相同环境下来对比一下Kaby Lake与Skylake的性能差异。实际上也是显而易见的，两者差异极小，但差异肯定是存在的，应该是晶体管电路的改进带来的性能变化，所以看到这里，如果你是6700K的用户，不打算折腾超频的话，目前来看还真没有必要上7700K，性能几乎是相同水平了。

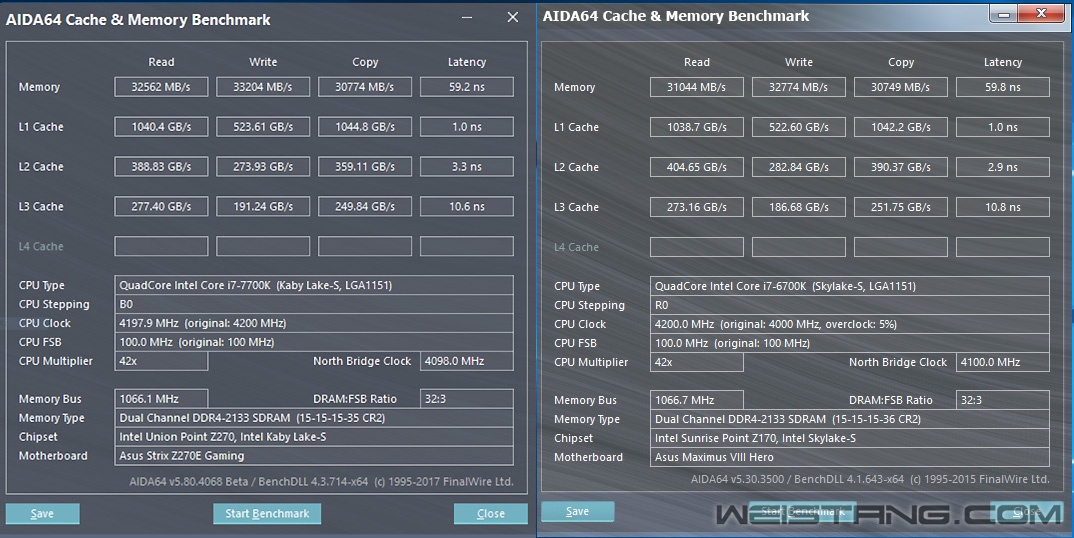

AIDA64 Cache&Memory Benchmark对比
超频

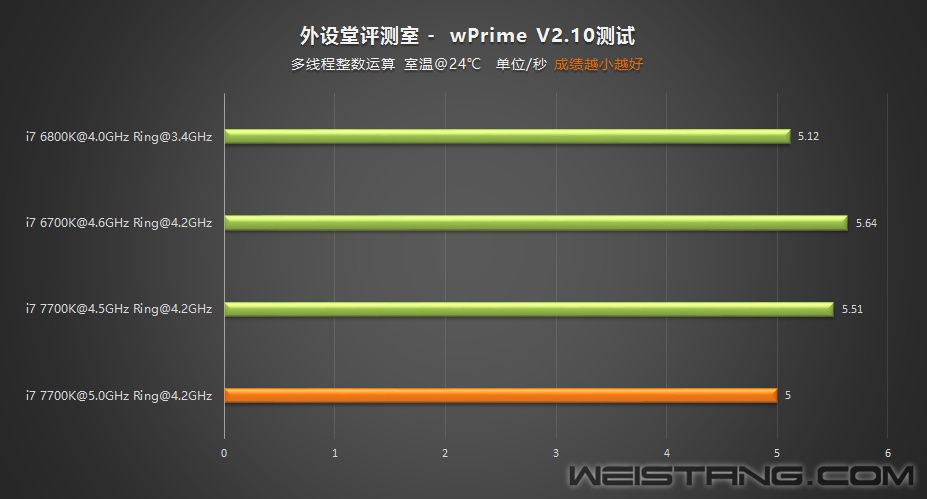

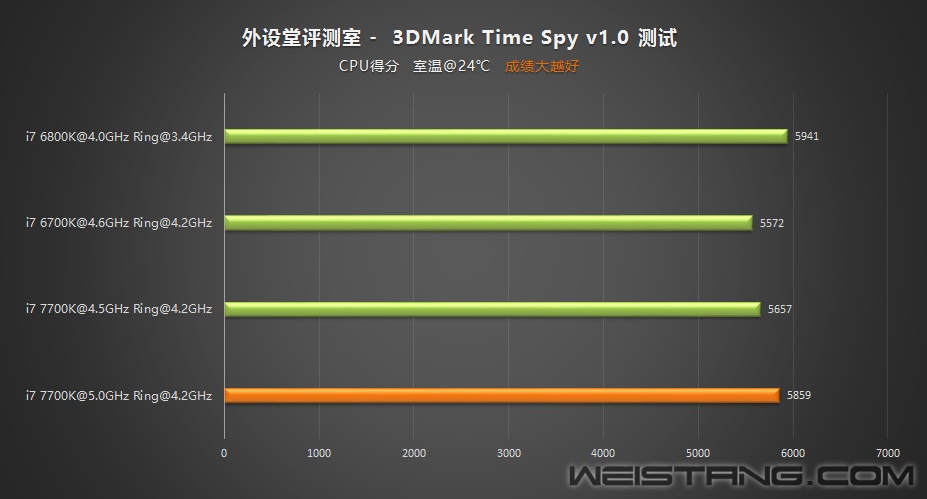

7700K关闭节能后频率默认为4.5GHz，这次我们来对比6700K和6800K几组常用的频率下性能情况。其中i7 6800是Broadwell-EP架构，6C12T规格，默频可以达到六核心3.6GHz。内存频率提升到DDR4-3000 C17 2t，而7700K在内存频率较高的情况下表现优秀，与超频后频率更高一些的6700K不相上下，但即使超频到5GHz很多测试也都跑不过4GHz的6800K，线程数量优势明显。
待机温度方面4GHz主频的i7 6800K还是略高一些
满载烤机意料之中 5GHz频率下的7700K果断超过80℃ 某个核心还破了90℃
功耗基本上可以说7700K与6700K也非常接近 i7 6800K的功耗也是最高的情理之中

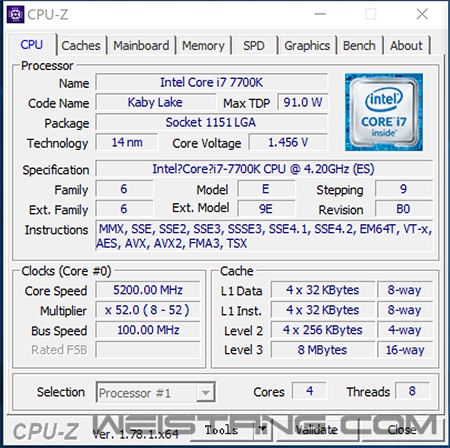

5.2GHz进系统达成 但跑不了任何测试 开盖后没准有惊喜
总结
Kaby Lake这代的旗舰7700K显然目前来看更多优势是频率，就跟开篇说的一样，风冷5G可以实现，但日常5G还是需要开盖或者拼人品，毕竟缩缸可能引起不稳定，不过保守一些4.8GHz日常肯定是大众水平了，再烂的一颗7700K上4.8GHz也没有问题应该，如果4.8G都上不了的话，估计是包公附体了。Kaby Lake处理器本身的优势其实更多集中在非K的处理上，更高的频率和支持Speed Shift 2.0可以在默认设置下实现更明显的性能提升，当然这些性能提升主要是靠频率优势带来的。200系的板子特别是Z270带来更实用的接口设置，更高频率的内存支持，更丰富的接口，更灵活的PCIE SSD阵列支持。Kaby Lake和200系列主板目前价格上还是有些调整空间，不过随着Skylake和100系主板的清仓，Kaby Lake普及的动力也会随之加。总之一句话，如果Kaby Lake非K的价格跟Skylake非常接近的话，果断Kaby Lake，如果想从6700K升级到7700K的话，那么你要做好性能提升幅度不大的准备，而且不超频的话可就真浪费了这一代14nm的7700K了！
