西数红盘+铁威马F5-420打造视频工作室完美NAS解决方案

mg2012

前言：

对于视频工作室或者资料动辄几个G或者几十个G甚至几个T视频多媒体资料的朋友来说，资料的备份保存是一个避免不了的问题。传统电脑硬盘容量小，而且资料不好备份，硬盘坏了还会造成无法估量的损失；网盘存放备份不方便，选择性少，且存放重要资料时又担心资料泄漏，安全性堪忧。这时，一台NAS就能解决上述烦恼。


对于视频工作室，1T、2T的硬盘没多久就“见红”了。


NAS(网络附加存储)是存储解决方案，是一种连接到网络，具备资料存储功能的装置，它以数据为中心，将存储设备与服务器彻底分离，集中管理数据，从而释放带宽、提高性能、降低总拥有成本、保护投资。今天为大家带来的是西数红盘+铁威马F5-420 NAS视频工作室大容易储存解决方案。





开箱：

铁威马F5-420采用intel四核处理芯片，搭载2G内存，双千兆网口,5个3.5英寸硬盘位,支持多种阵列模式，最大存储容量40TB，定位企业级网络存储。


包装盒内共有两样东西，铁威马F5-420 NAS主体，和一个配件盒。NAS主体周围包裹着一层塑料膜避免主体划伤。


主流的5盘位设计


正面左侧是一排指示灯，从上到下分别是5个HDD指示灯与2个LAN指示灯，最下面是电源指示灯与电源开关，通过观察指示灯可以分辨出NAS的工作状态。


侧面的铁威马英文LOGO，整体十分简约。采用了铝合金外壳，坚固耐用。


背面采用双大尺寸风扇设计，噪音方面控制的很棒，几乎听不到它发出的声音。


接口方面采用USB2.0与USB3.0组合，下面两个是网线插孔，最下面是电源插孔。


底部的散热风孔，配合背面风扇，风从底部进入，从背面排出。


NAS的电源，100-240V宽幅设计，适应性强，最大输出功率为84W



拆解

相信有很多朋友多想知道NAS内部是什么样子的，工具已经就绪，首先强势拆掉了风扇。


全方位拆解，已经可以看到pcb板了。


板子做工不错，可以看到有扩展内存位置，支持DDR3代内存。


来到另一面，散热器占了超过三分之一的位置，看来在散热上很下功夫。机器配置的J1900处理器发热量不高，相信连续作战不是问题。

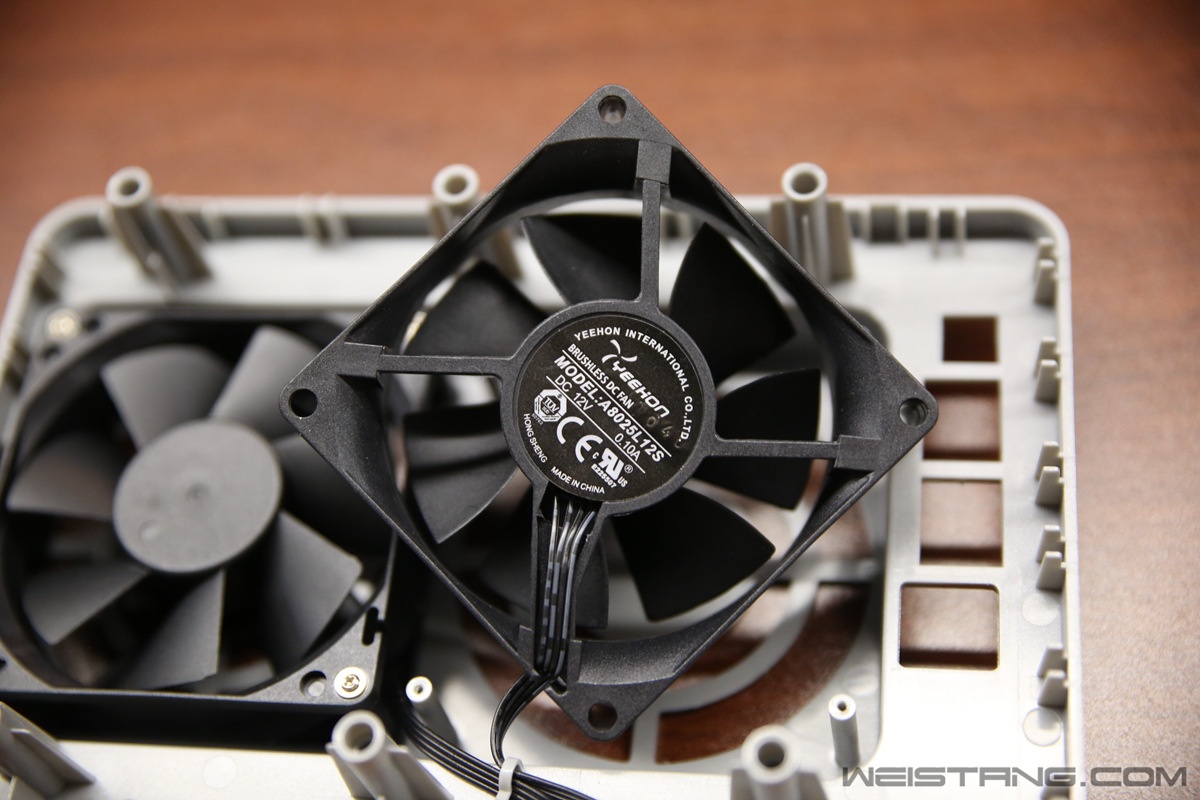

两个风扇，单个风扇的工作功率为1.2W。





配套硬盘的选择与安装

西数不同用途的硬盘分别使用对应颜色的标签，有绿色、蓝色、红色、紫色、黑色等等。其中红盘是专门为NAS所设计的硬盘产品。


可以看到红盘的标签底部标注着“NAS Hard Drive”的字样,NAS专用

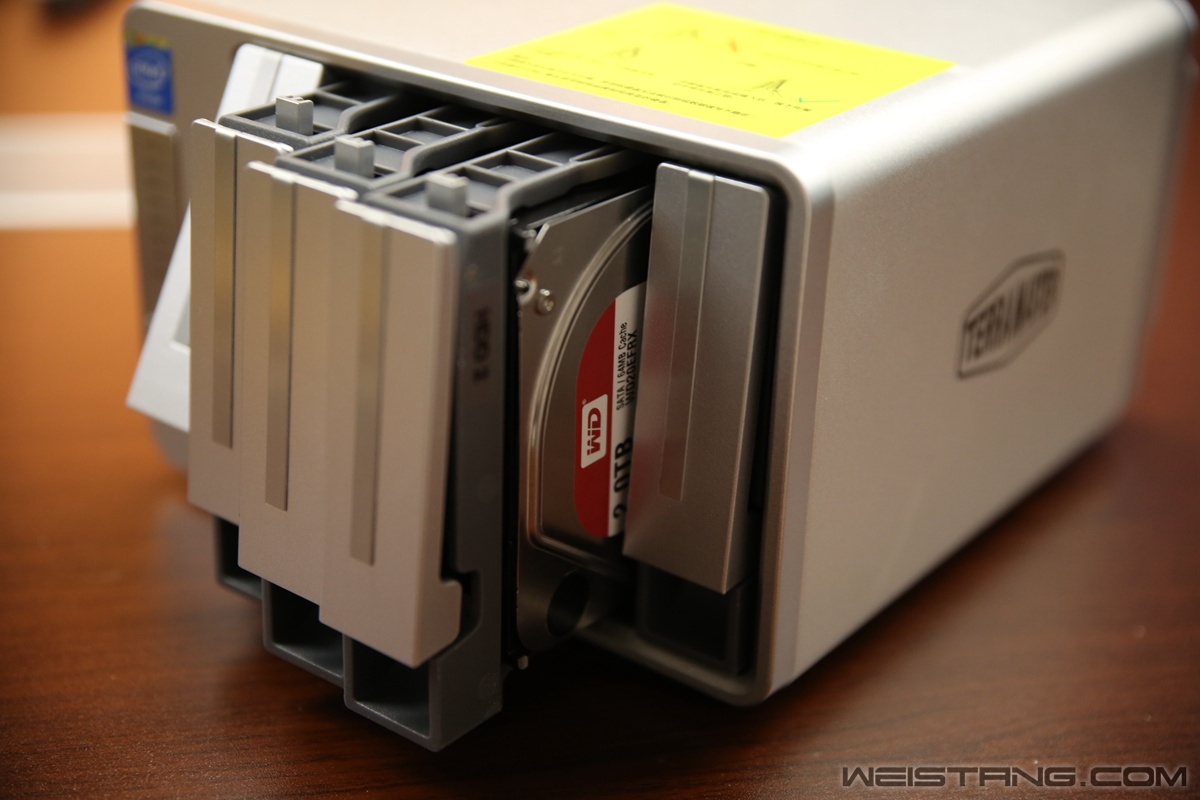

硬盘安装，将每个硬盘都关进牢笼~


这里机器上面有一个小提示，安装之前一定要注意看，一定要将硬盘完全插入之后才能上锁，否则会不识别硬盘的。


硬盘已经安装完毕。

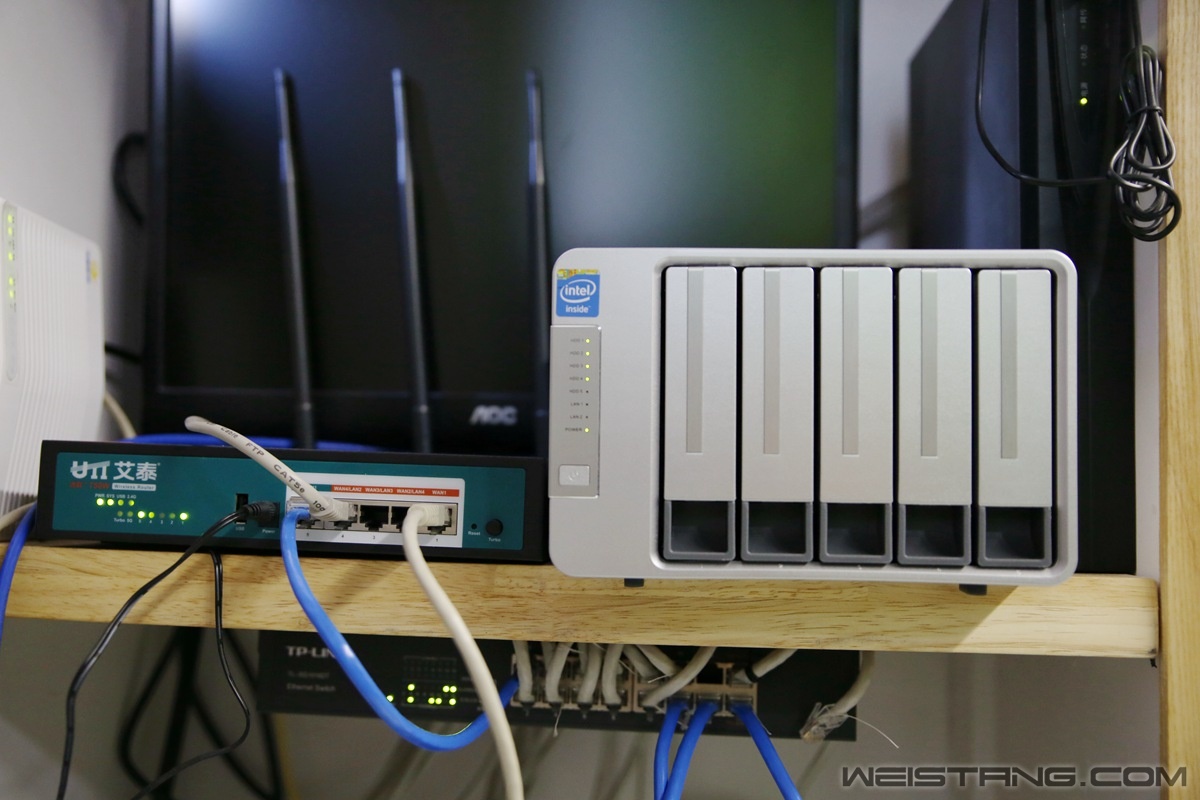

铁威马F5-420采用双千兆网口设计，因此还要配套对应的千兆网络设备才能发挥出其最佳性能。还好我有先见之明，在装机网络布线的时候已经有所准备，在用的TP-LINK SG1016DT 16口千兆交换机完全可以胜任。


系统初始化安装

一切准备就绪，接下来进入安装系统环节。F5-420 NAS的尺寸不大，大约半张A4纸的大小，非常的迷你，可以放在电脑桌面上，一点也不占空间。




安装说明有一个网址，打开之后就按步骤安装就可以了。跟很多nas都是同样套路。这里可以看到NAS配有专门的客户端，手机可以扫码下载app。


安装TOS系统会清空硬盘上的所有数据，如果里面有文件要提前备份。




到这里就已经安装成功了，通过之前设置的帐号与密码即可登陆TOS系统。






TOS系统展示

现在已经可以进入系统了，整体来说安装过程很轻松，按照提示来就可以了。接下来我们一起看一下TOS系统。


铁威马F5-420 NAS的硬件信息，采用Intel J1900，1.99GHz，4核心4线程的cpu，默认2G内存，前面有提过扩展槽，如果内存不够可以再行添加一条内存。


TOS系统操作比较简洁友好，应用中心里面有着丰富的应用。


可以把NAS指定分区或者文件与百度云同步盘自动备份。


设置映射网络驱动器




NAS上传下载测试

共享硬盘中采用文件夹分类，便于查找与使用。


Girls generation，少女时代的高清MV拷贝~从本地拷贝到NAS的速度在90MB/s以上。


三个文件同时拷贝到NAS的速度为84.6MB/s。


从NAS拷贝到本地的速度为98.6MB/s。


多个文件同时上传下载CPU占用基本保持在50%以下



PC端使用

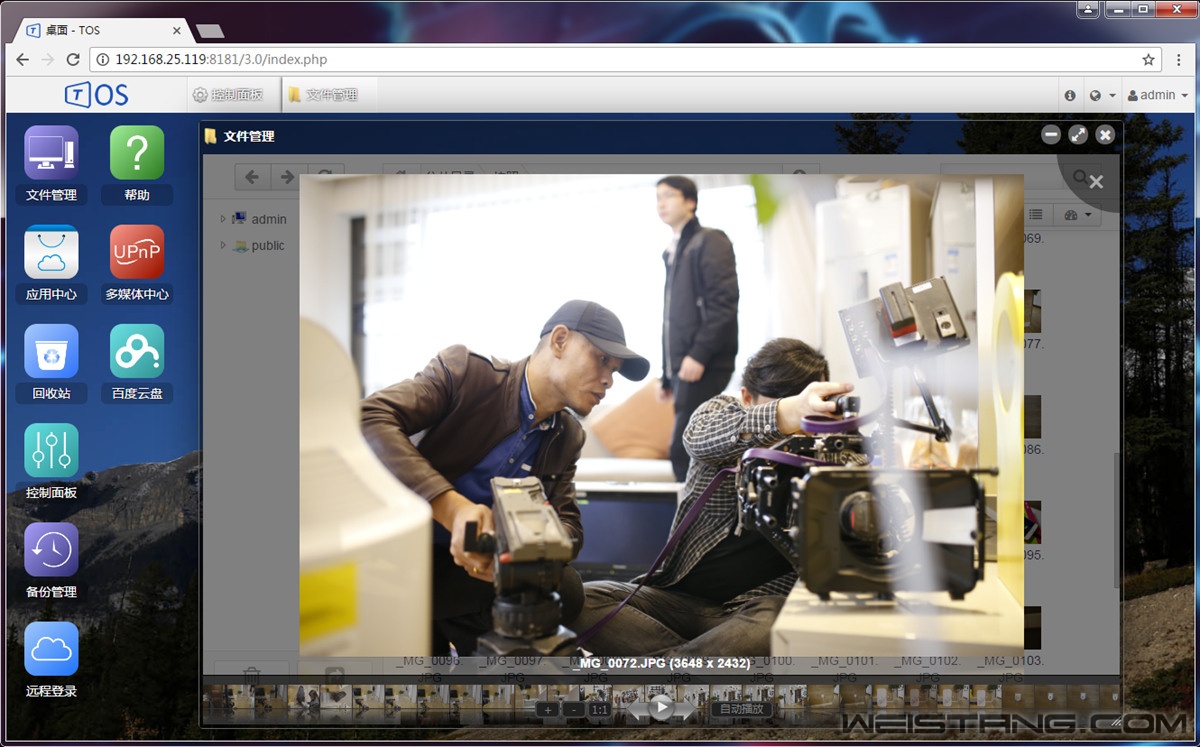

网页端的文件管理，浏览图片什么的都很方便




用PS软件打开NAS内的图片就能直接的进行修图处理，无需另外把文件拷到桌面上，过程还是十分的流畅，和在本地硬盘操作差不多。

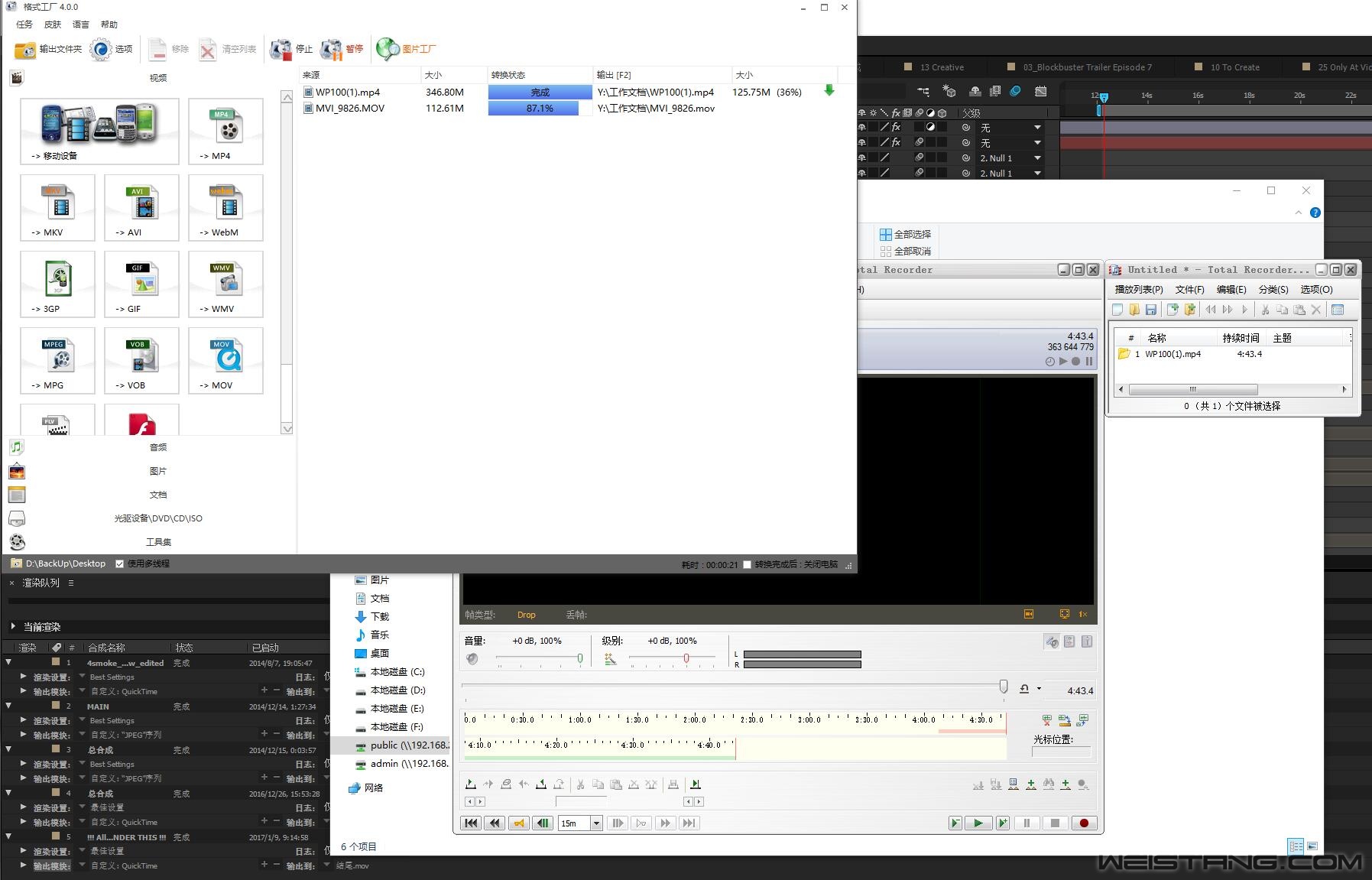

视频文件的后期编辑存储很方便




多成员操作可以设定多个用户并进行权限的分配




写在最后：
对于视频工作室，一般是由多成员进行分工合作，分别负责特效、调色、音效、字幕等等，有了NAS网络储存这个时候可以设置共享文件夹，实时同步项目的进度，有效的提高工作效率，降低时间成本。
