光轴和传统机械轴的对比

自2016年下半年开始，使用光轴的机械键盘就渐渐多了起来，光轴从新鲜事物被我们慢慢的开始接受和使用，我最近使用了2款使用光轴的机械键盘，很有意思的是，两款键盘虽然都是光轴，却不尽相同，所以我还是想跟大家分享一下，这两款光轴轴体和传统机械轴体的一些异同之处。

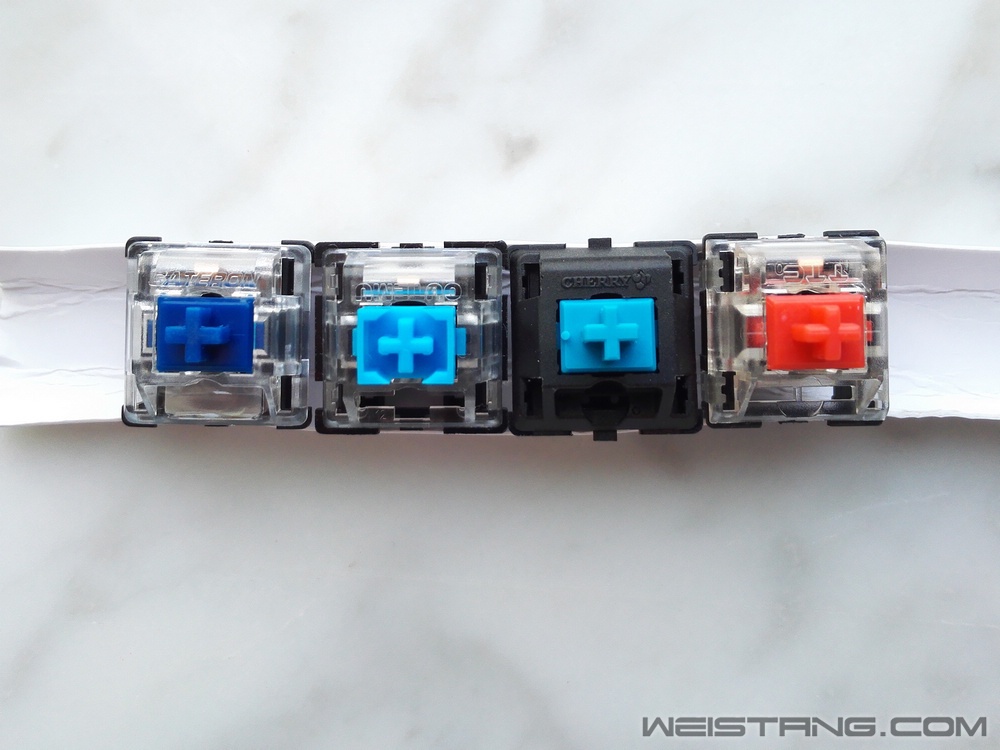

首先看下这次对比的四颗轴体，从左到右依次是：
1、Gateron 佳达隆光轴（青轴）
2、OUTEMU 高特光轴（青轴）
3、CHERRY 传统机械轴（青轴）
4、TTC 传统机械轴（红轴）
从四颗轴体的上部看上去，基本还是一致的，就高特光轴因为还有防尘效果，所以在轴芯柱上部边缘有防尘挡板。每颗轴在LOGO位置的对位设置了LED灯孔，佳达隆光轴的灯孔改成了透镜，所以只能兼容PCB板的贴片LED灯。

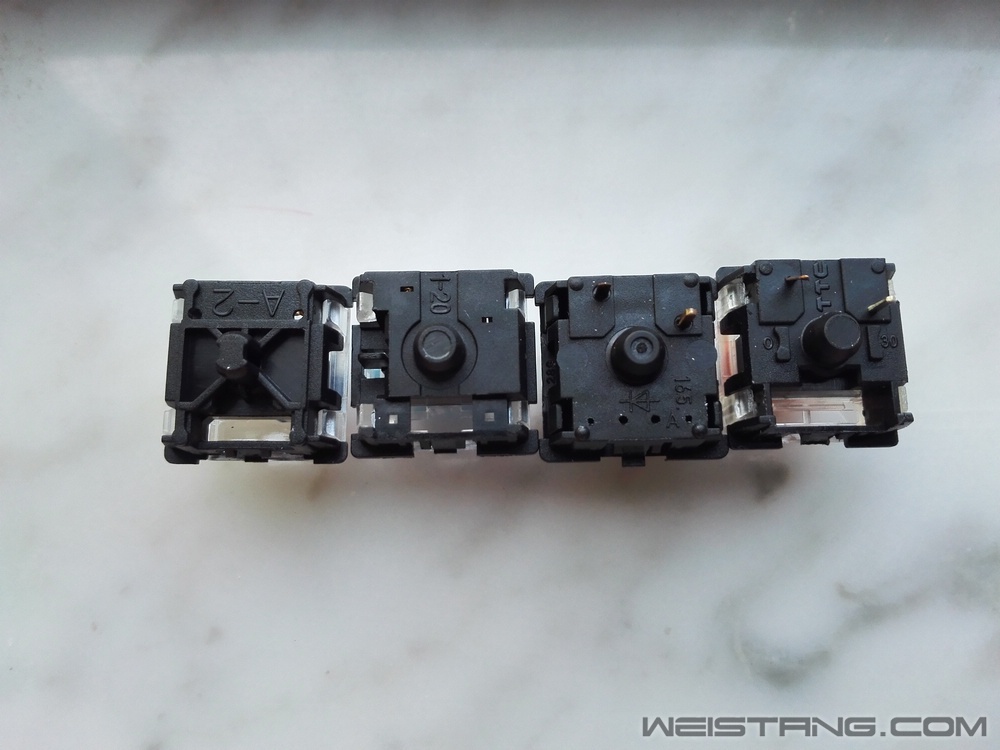

看下轴体的底部，差别就相对大一些了，尺寸上是相仿的，毕竟要兼容目前市面上的键盘和PCB板，用户的使用习惯等等。左边两颗光轴相比右边两颗传统机械轴，没有了2个金属针脚。

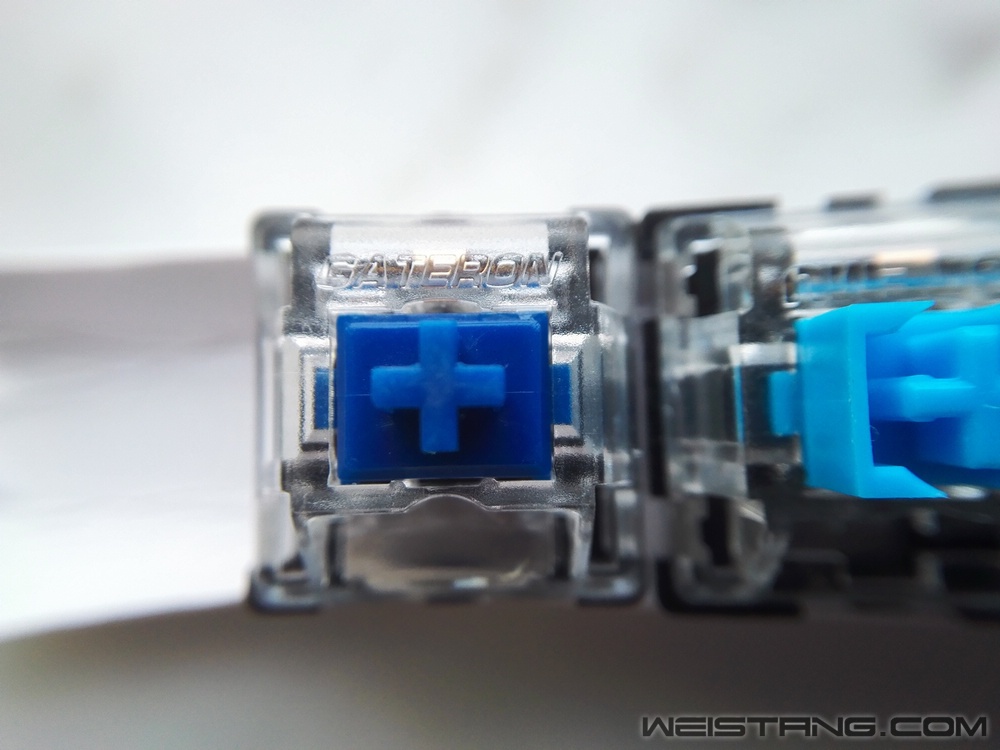

1、Gateron 佳达隆光轴（青轴）
这个轴体是我近期使用贼鸥二代光轴机械键盘上使用的，很有意思的是取消了LED灯孔位置，用透镜来代替，但只能兼容PCB贴片LED灯了。

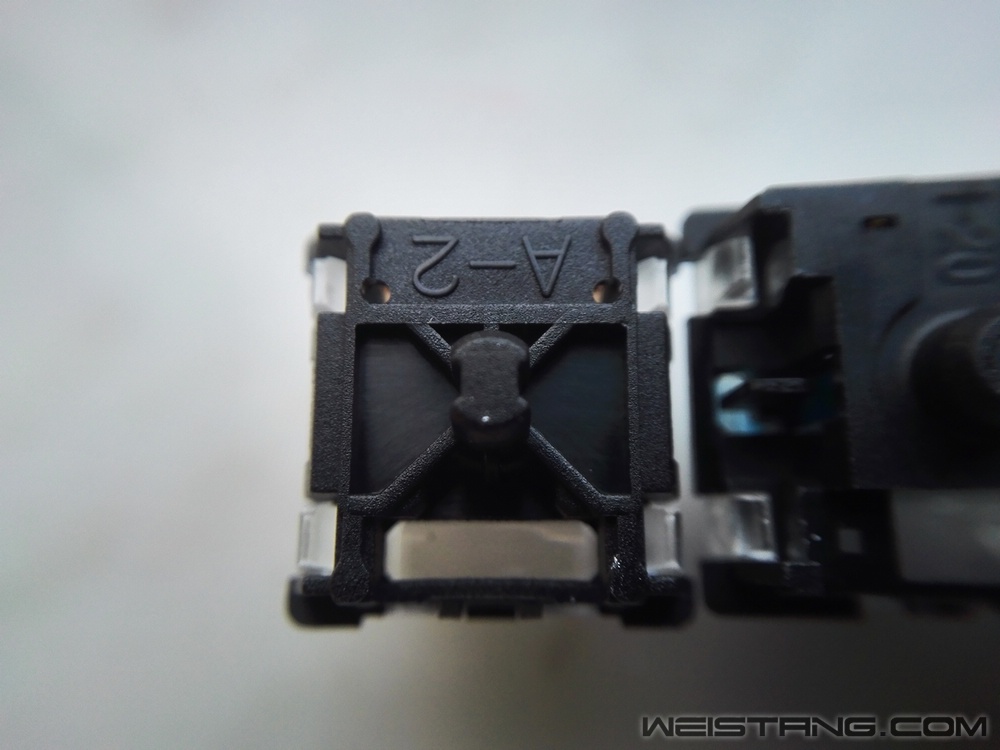

底部的PCB板限位孔，左右有了缺口，形成了一个类似“工”字型。这里有光轴的触发开关，下面会详细说。


2、OUTEMU 高特光轴（青轴）

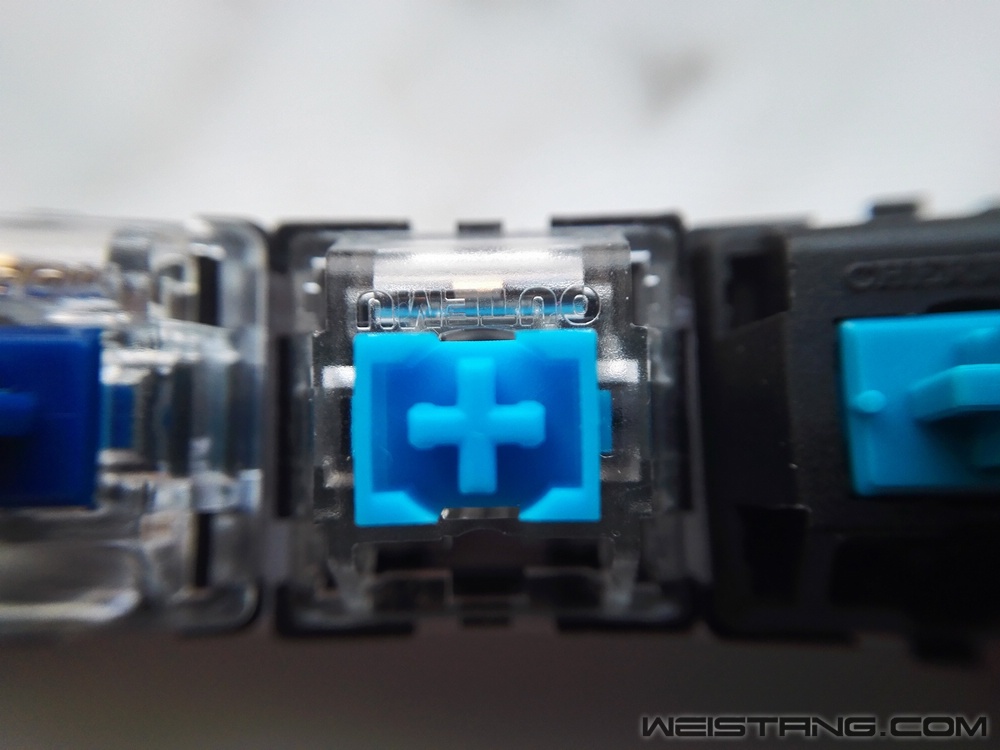

高特光轴轴芯上有防尘的挡板，键帽安装上后，会填补满该处空间，让整个轴芯达到良好的防尘效果。但是这里就要注意键帽的十字柱不能太薄了，要不然，防尘效果就要打折了，不必担心太厚，因为毕竟上盖的尺寸是和各大轴体是一致的。

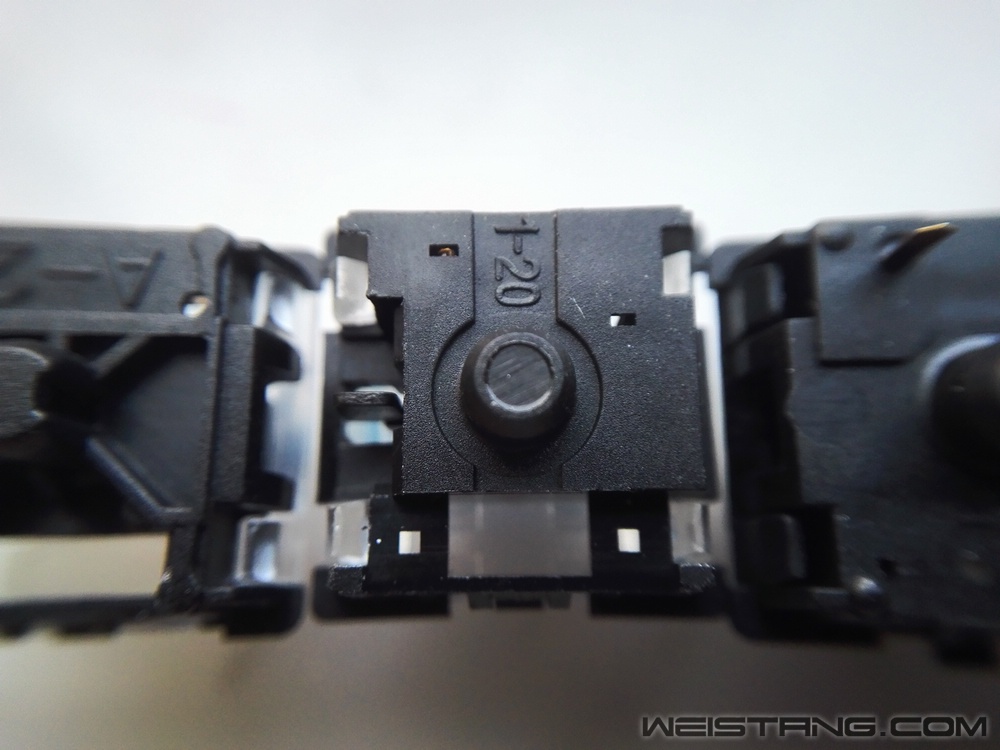

高特光轴的底部和普通的机械轴相仿，缺失了两个金属针脚，但是金属针脚孔还预留了。。。

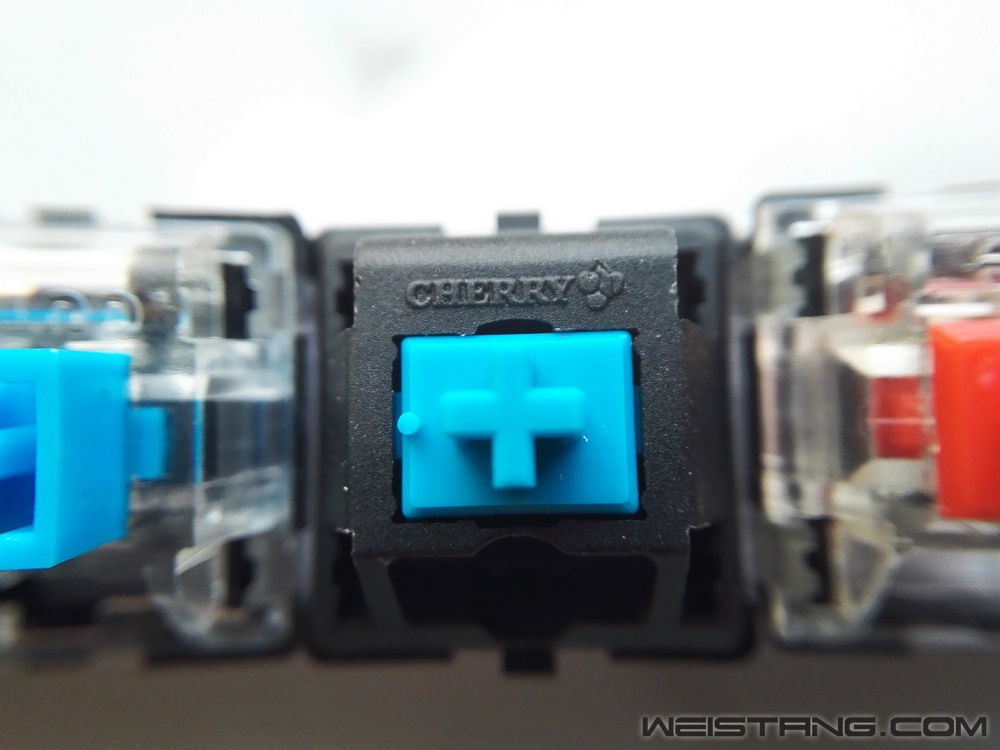

3、CHERRY 传统机械轴（青轴）
樱桃青轴，大家再熟悉不过了，看字体应该是老版的青轴。

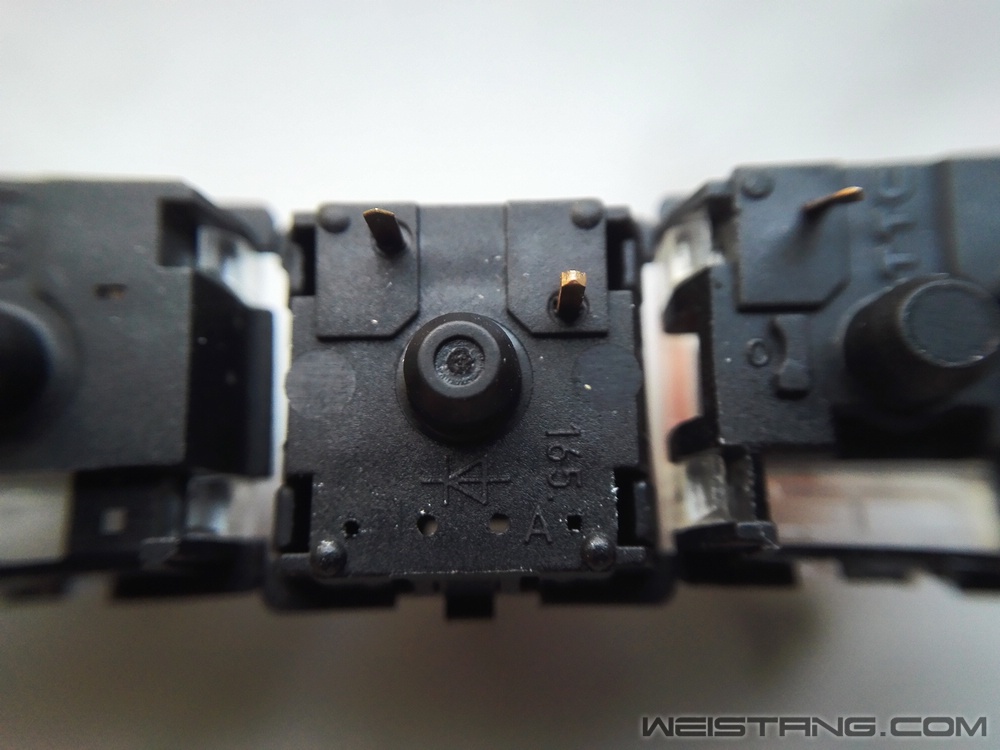

樱桃青轴底部。


4、TTC 传统机械轴（红轴）

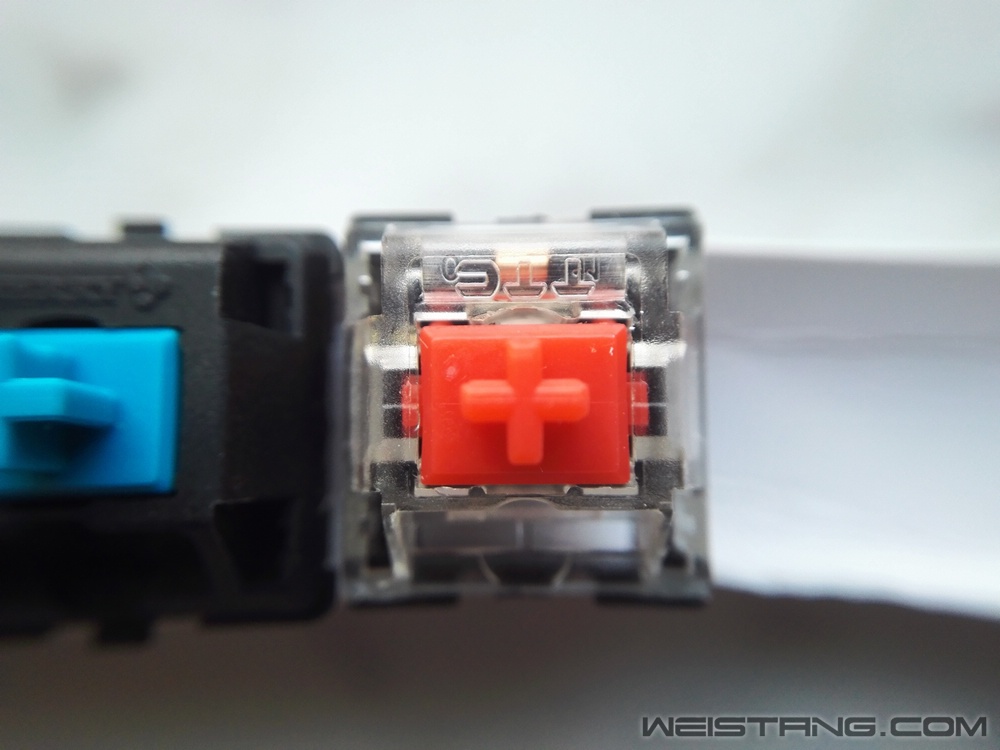

TTC传统机械红轴，跟樱桃轴外观基本无异。

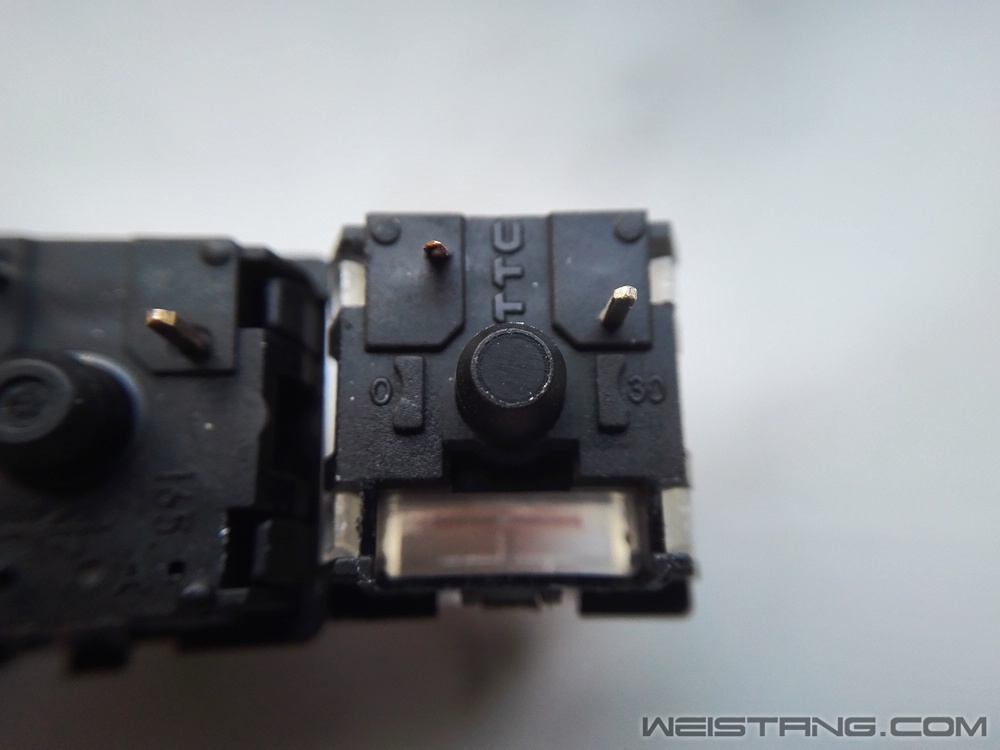

看TTC轴体底部，预留了很大的灯孔，可以兼容各种LED灯。


光轴的触发

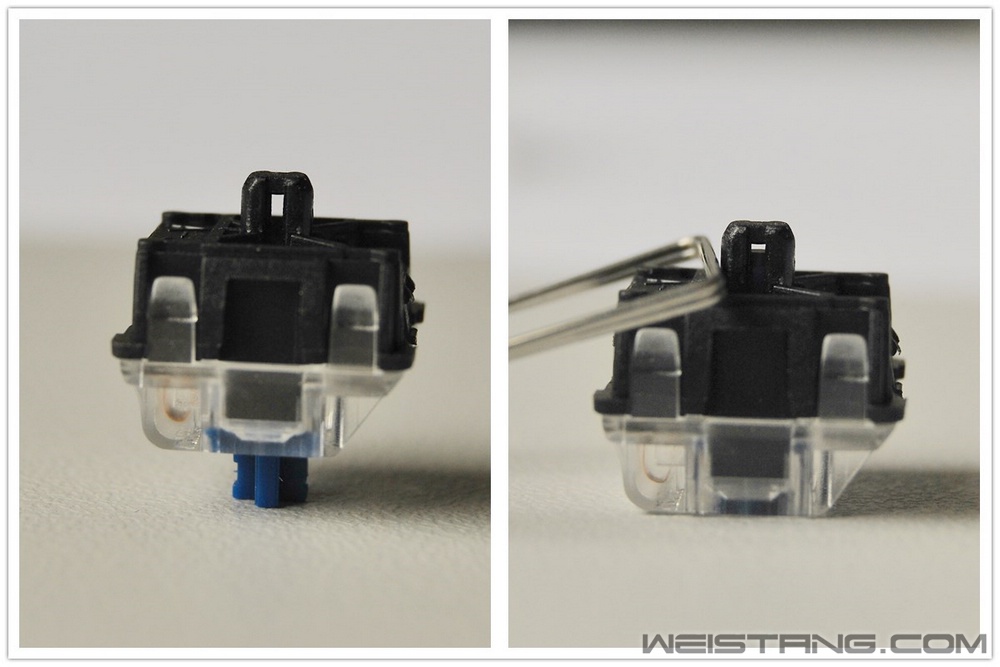

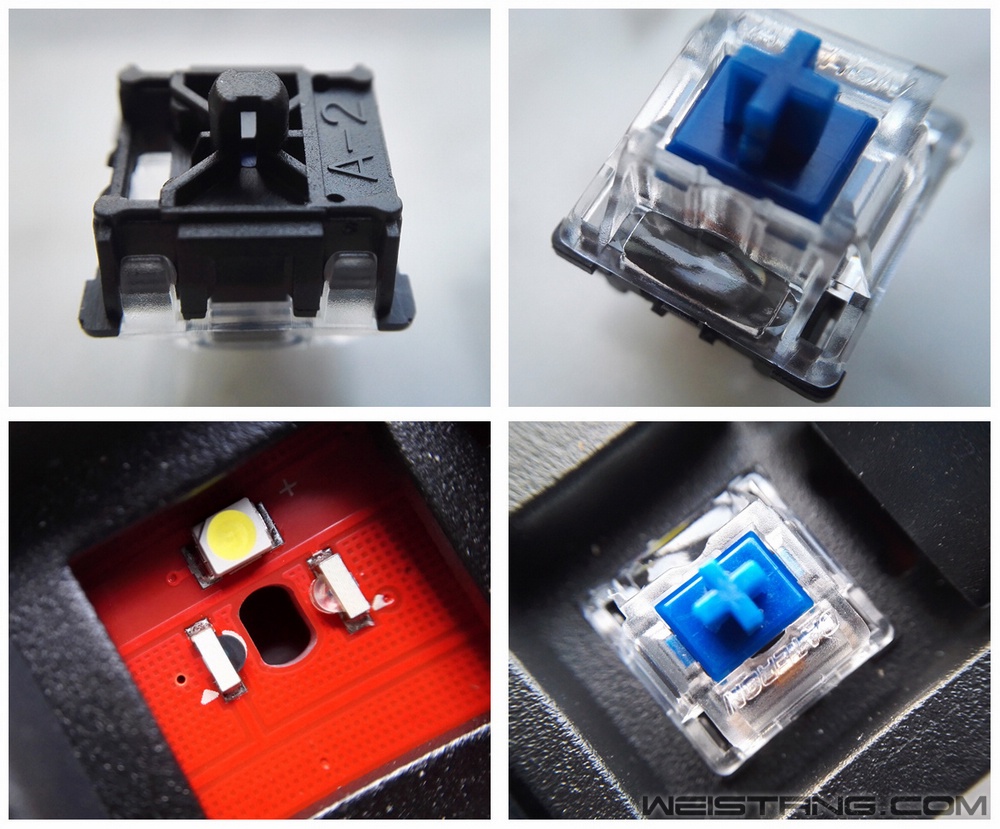

看下这颗Gateron 佳达隆光轴（青轴），是使用在贼欧二代光轴工程版上的，上半部分是光轴透光孔位和透镜。下半部分是光轴开关和安装轴体后的效果。

光轴初始状态如图一，在底部的限位孔里光线开关贯穿而过，等到轴体按键按下去，轴芯穿过底部限位孔，阻断光线通过，触发光轴开关。

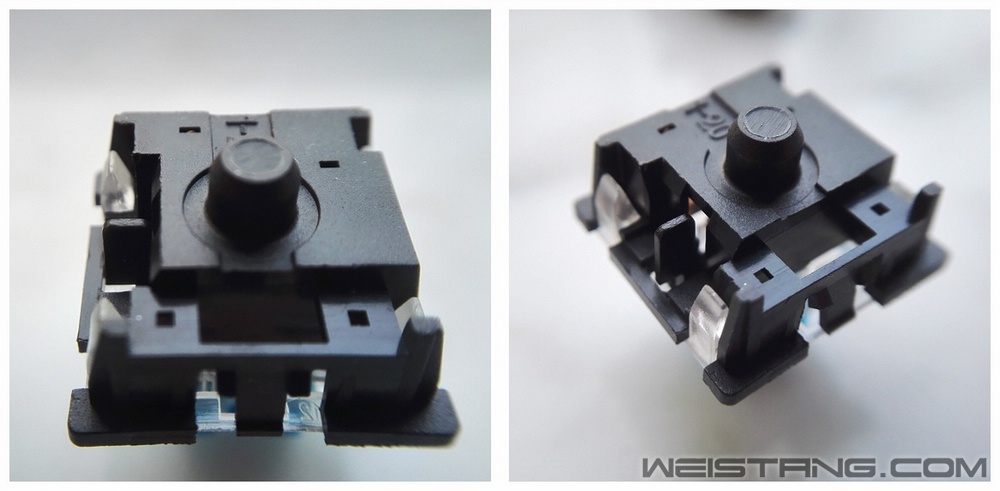

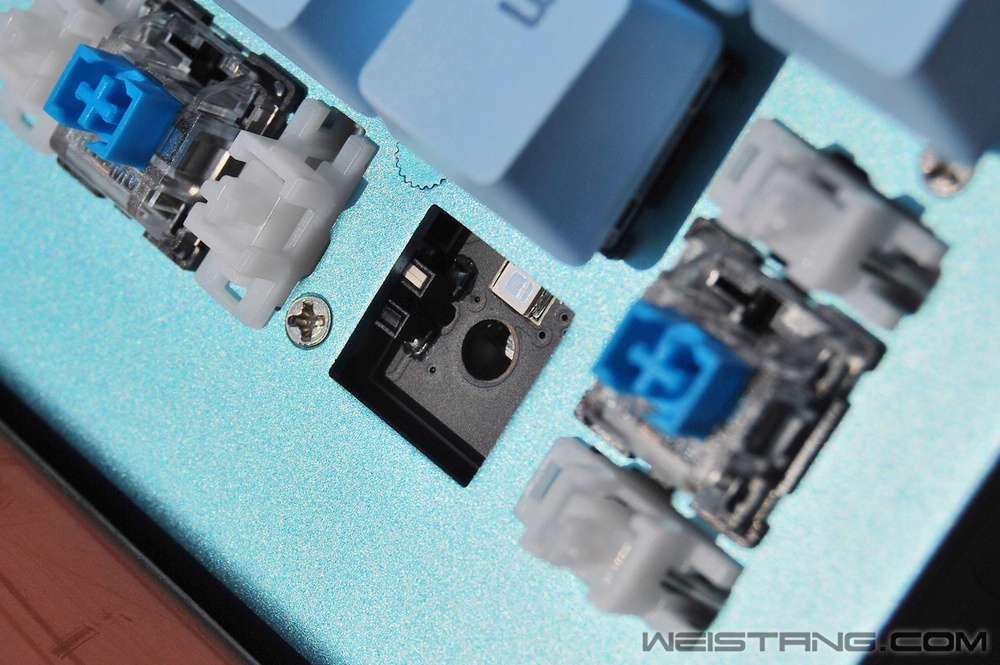

这颗是OUTEMU 高特光轴（青轴），跟上述那颗佳达隆轴不同，是使用在钛仑光轴机械键盘上的，它的轴体底部限位孔没有触发挡板，而是被设置在了轴体的侧边，请看下图。

也是可换轴设计，光轴触发开关不像贼鸥那款是在限位孔左右两边设置了光轴开关，而是在轴体一侧设置了光轴开关。

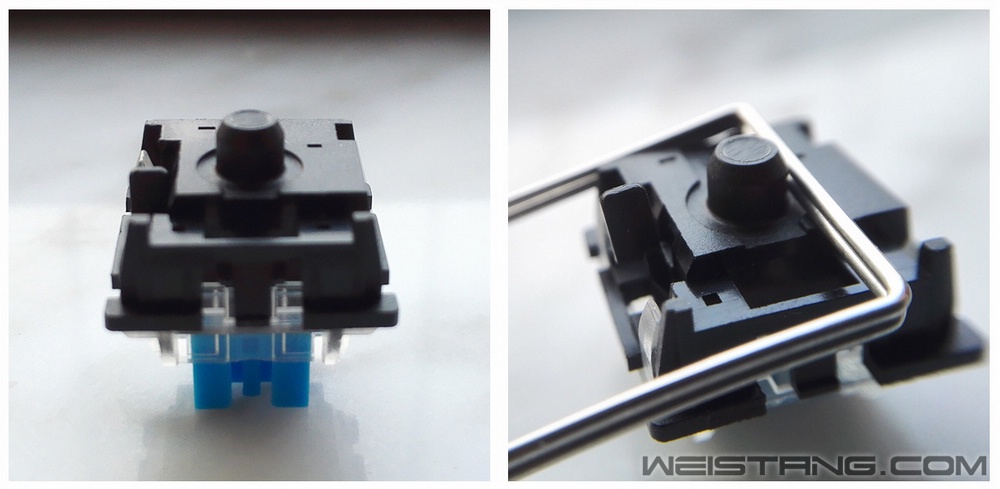

下图是轴体的初始状态和触发状态，观察侧边小挡板的位置变化。

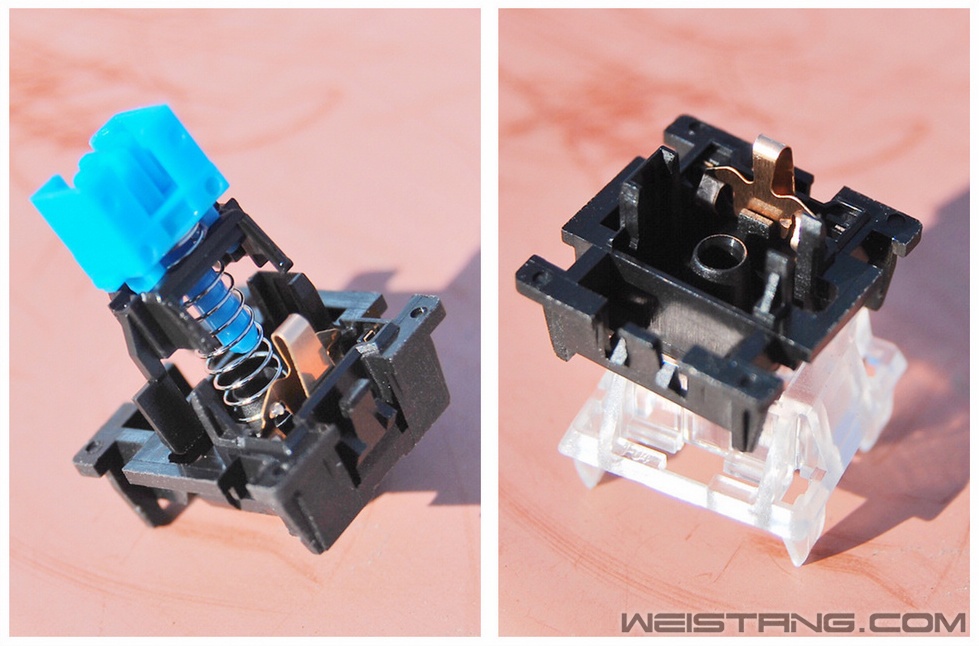

OUTEMU 高特光轴内部的拆解，金属弹片已然只是为了轴体的手感而设置了，跟轴体的触发开关相对分离。这也是光轴的一个优点所在。加上可防水的光轴触发开关，造就了防水机械键盘，颠覆了我们对传统机械键盘的认知。

通过轴体的一些细节图和拆解，我们了解到了光轴和传统机械轴的异同，相信2017年是光轴机械键盘爆发的一年，请让我们拭目以待。
