网友的鼠标让我帮着换微动，顺便给大家做个一系列的教程，方便那些想要动手的外设玩家。

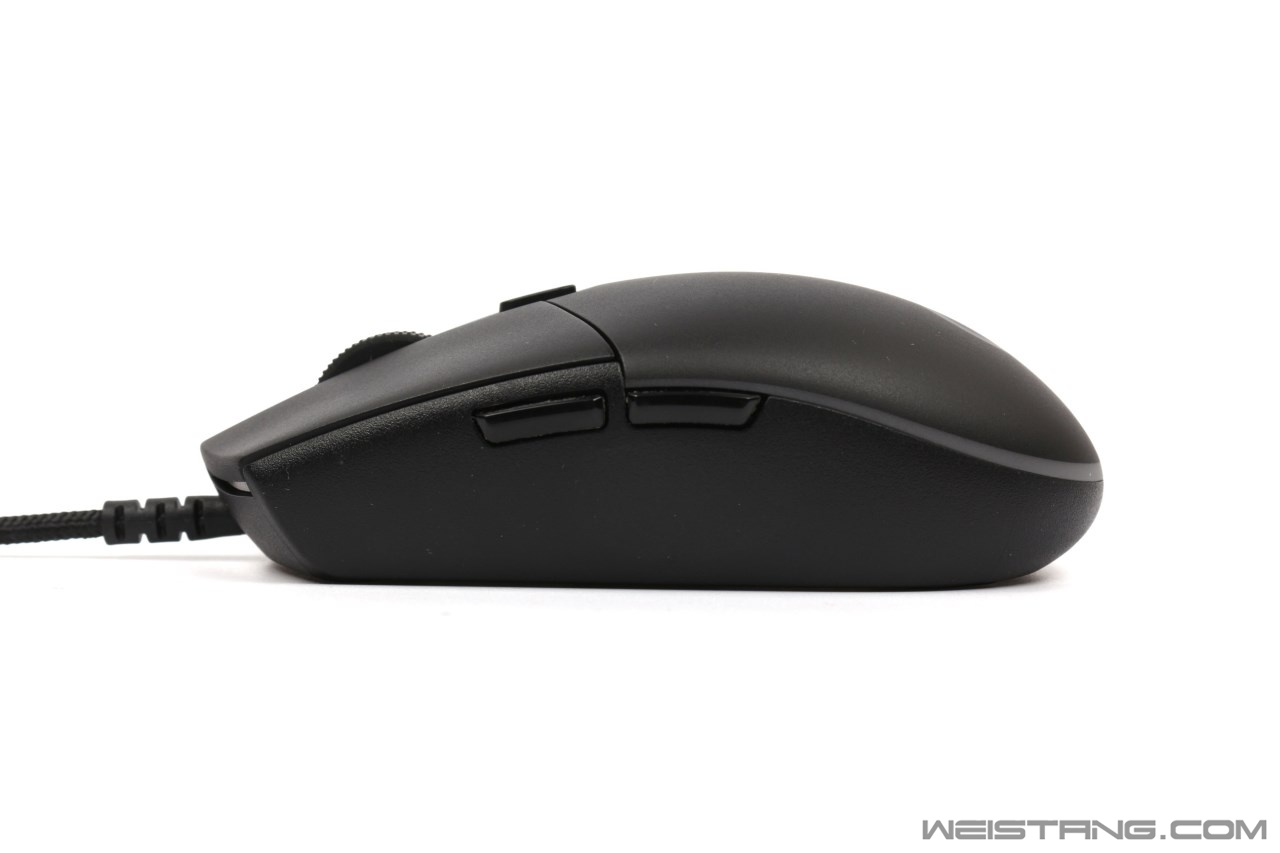

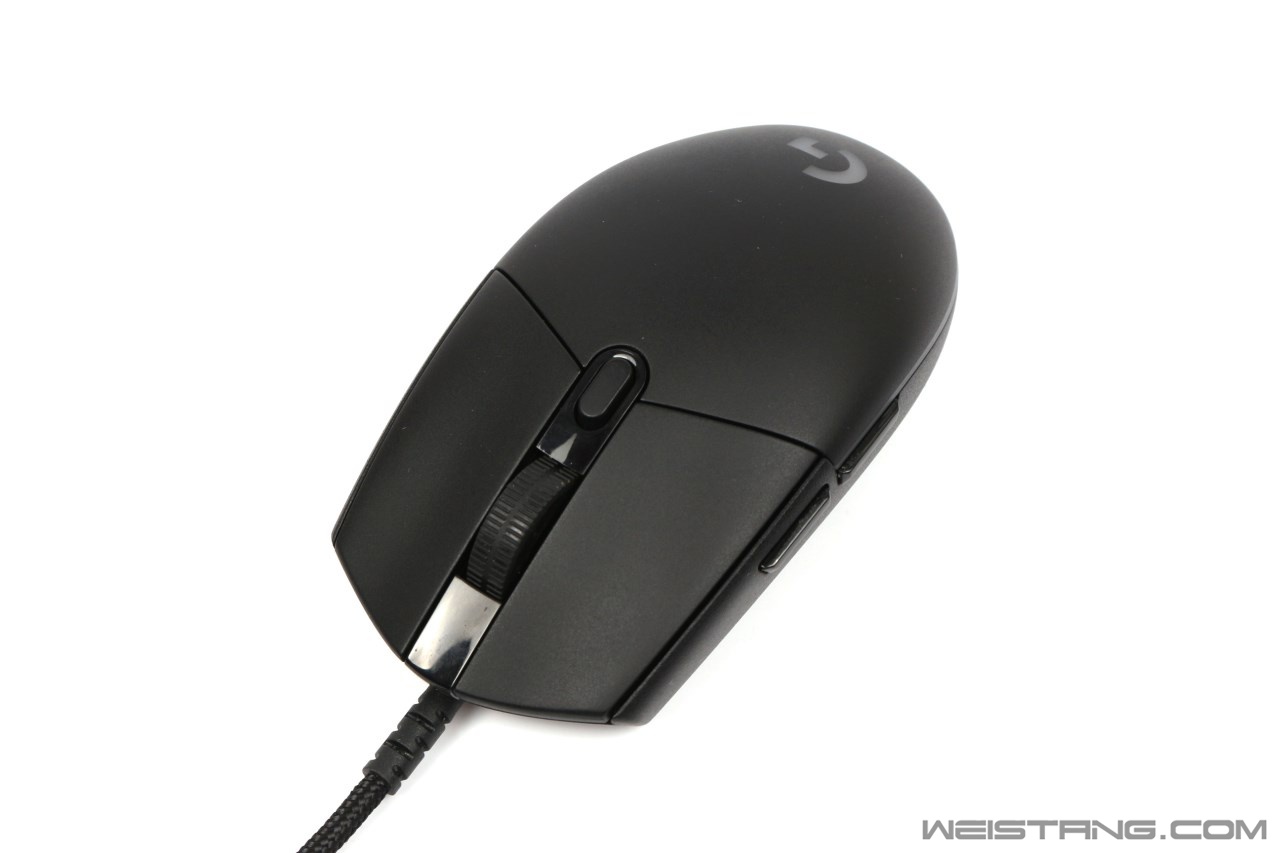

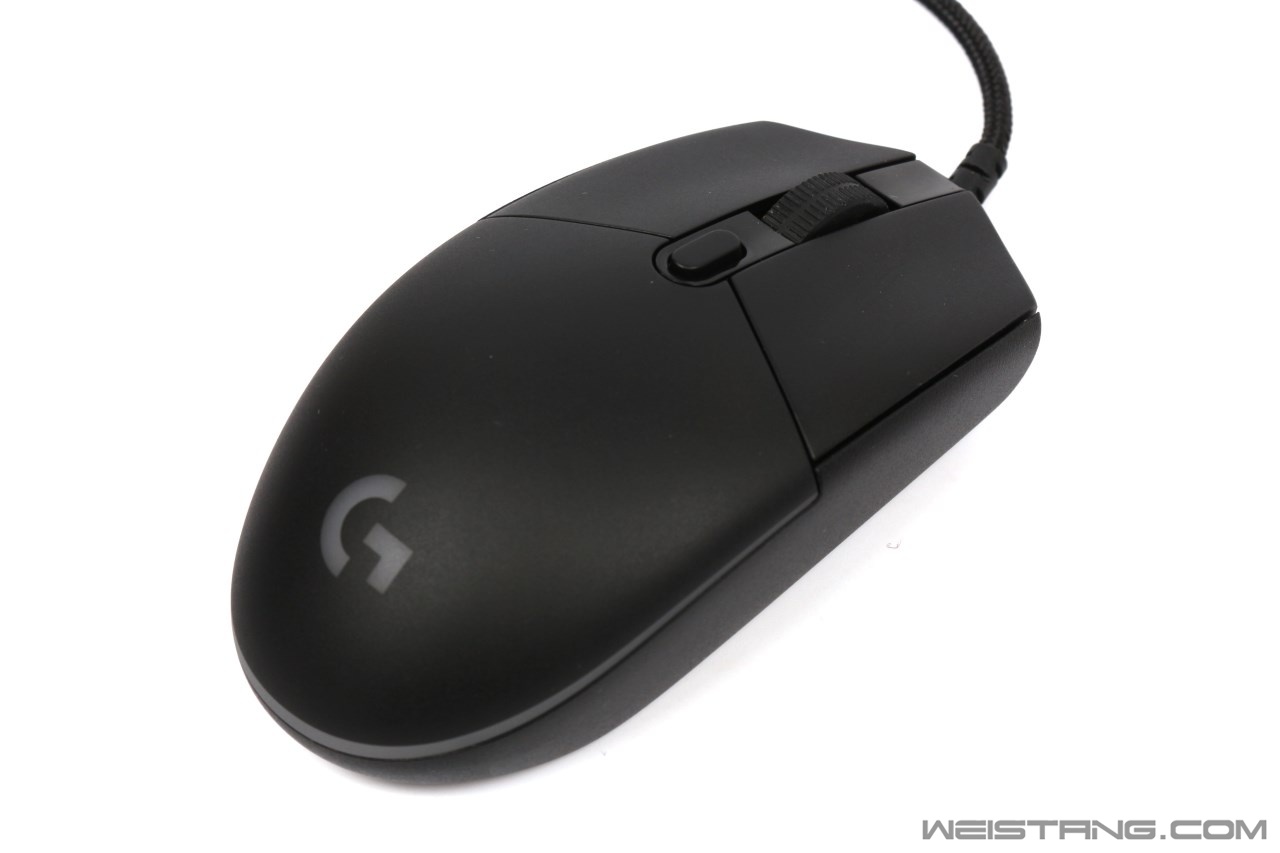

先来几张鼠标特写，造型和G102如出一辙。

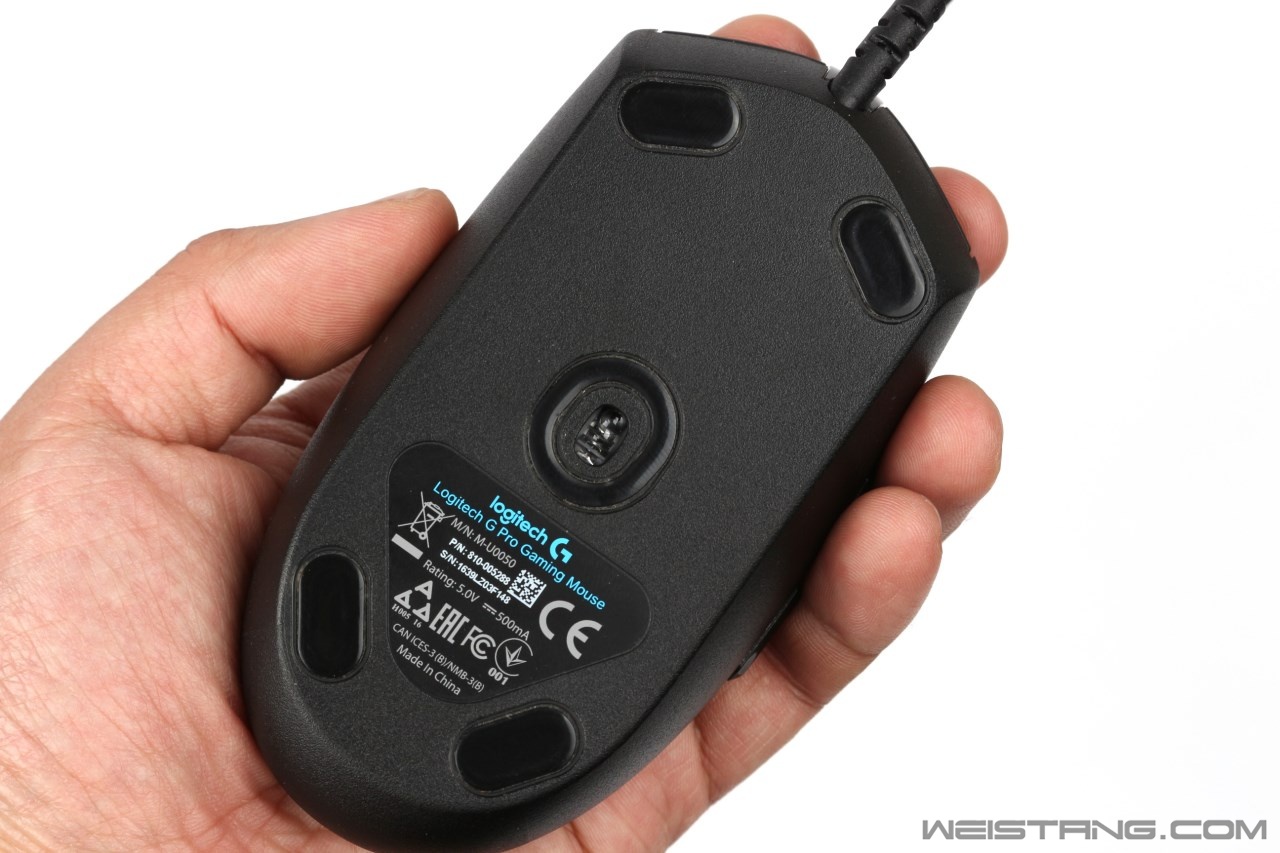

鼠标背面特写。

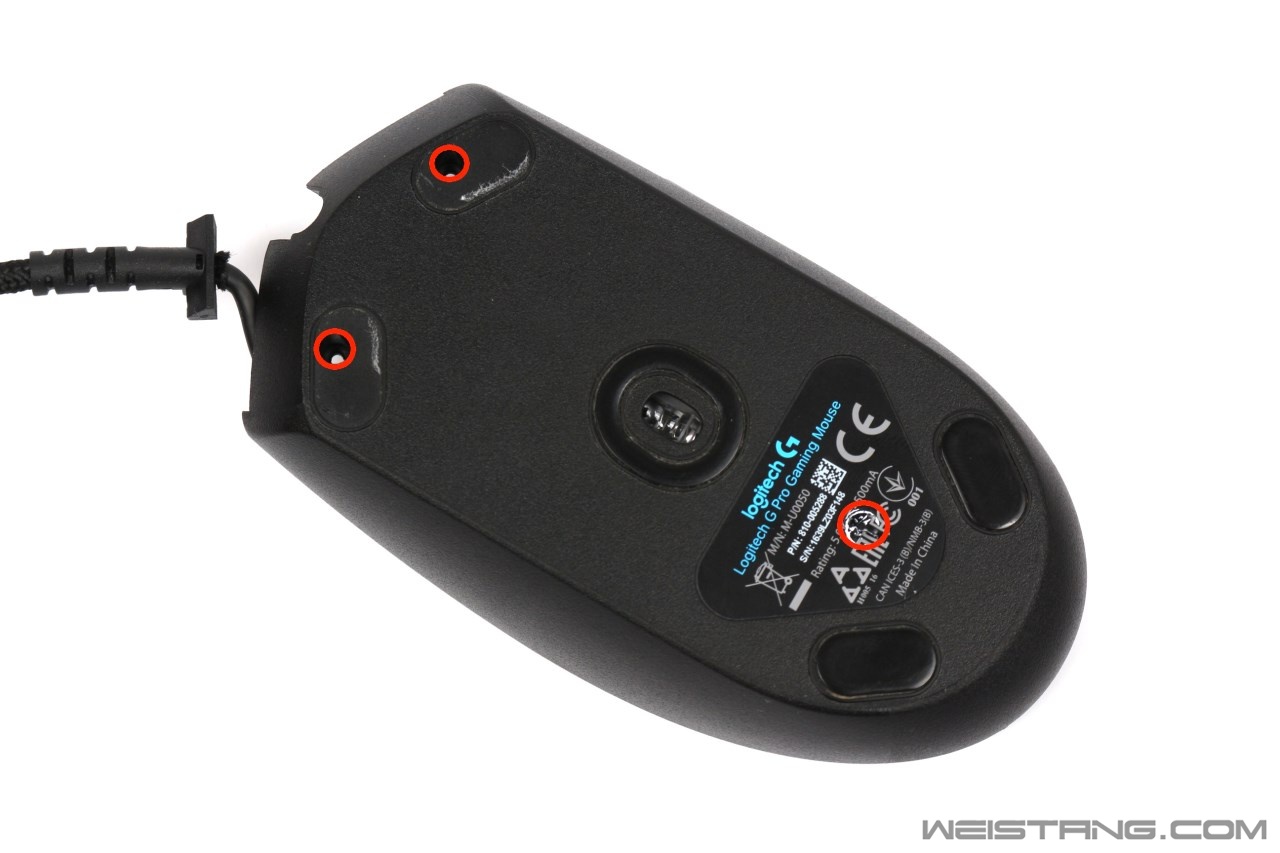

红圈标记了鼠标底部的三颗螺丝，有一颗在贴纸下面，我就直接戳破了。

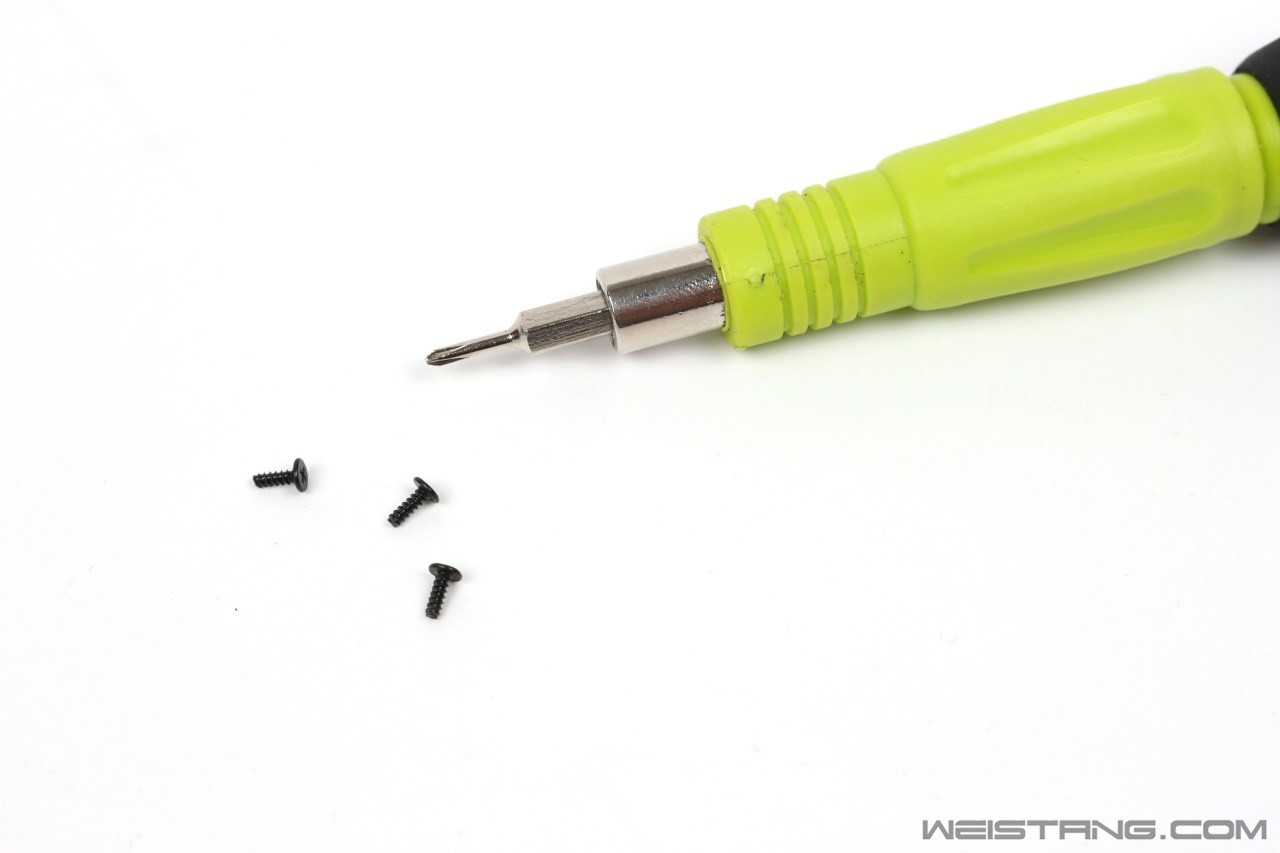

螺丝很小，这里需要小型的十字螺丝刀。

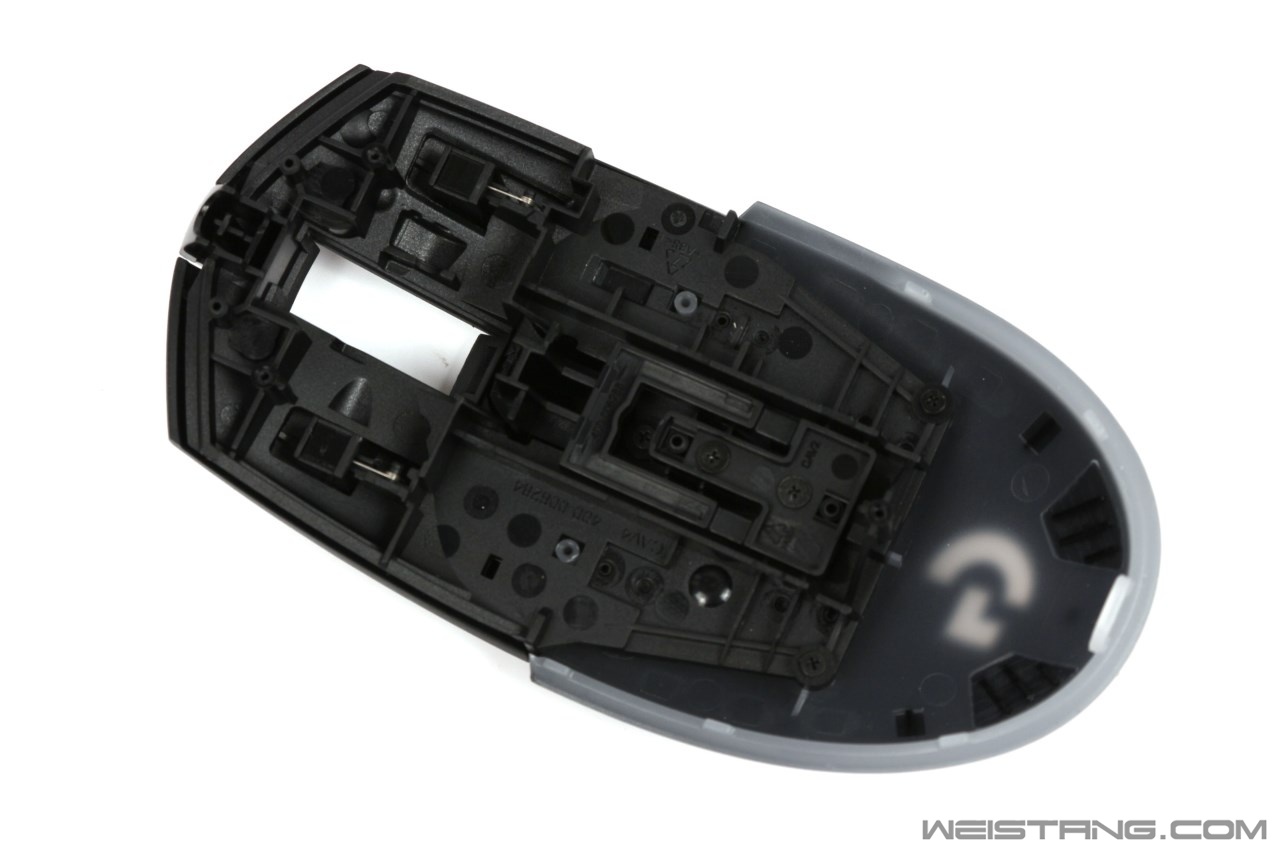

上盖特写，按键柱做了加厚处理，按键柱底部增加了回力弹簧。

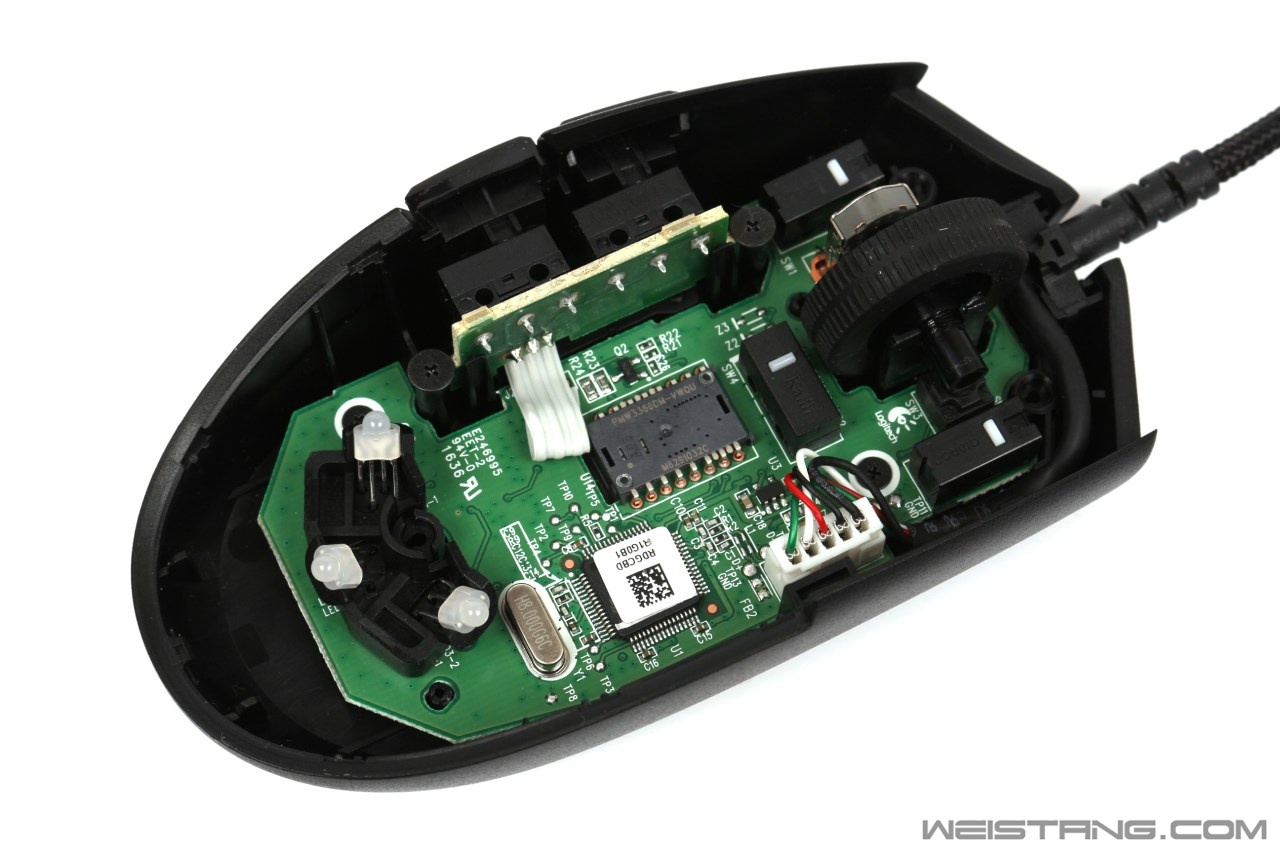

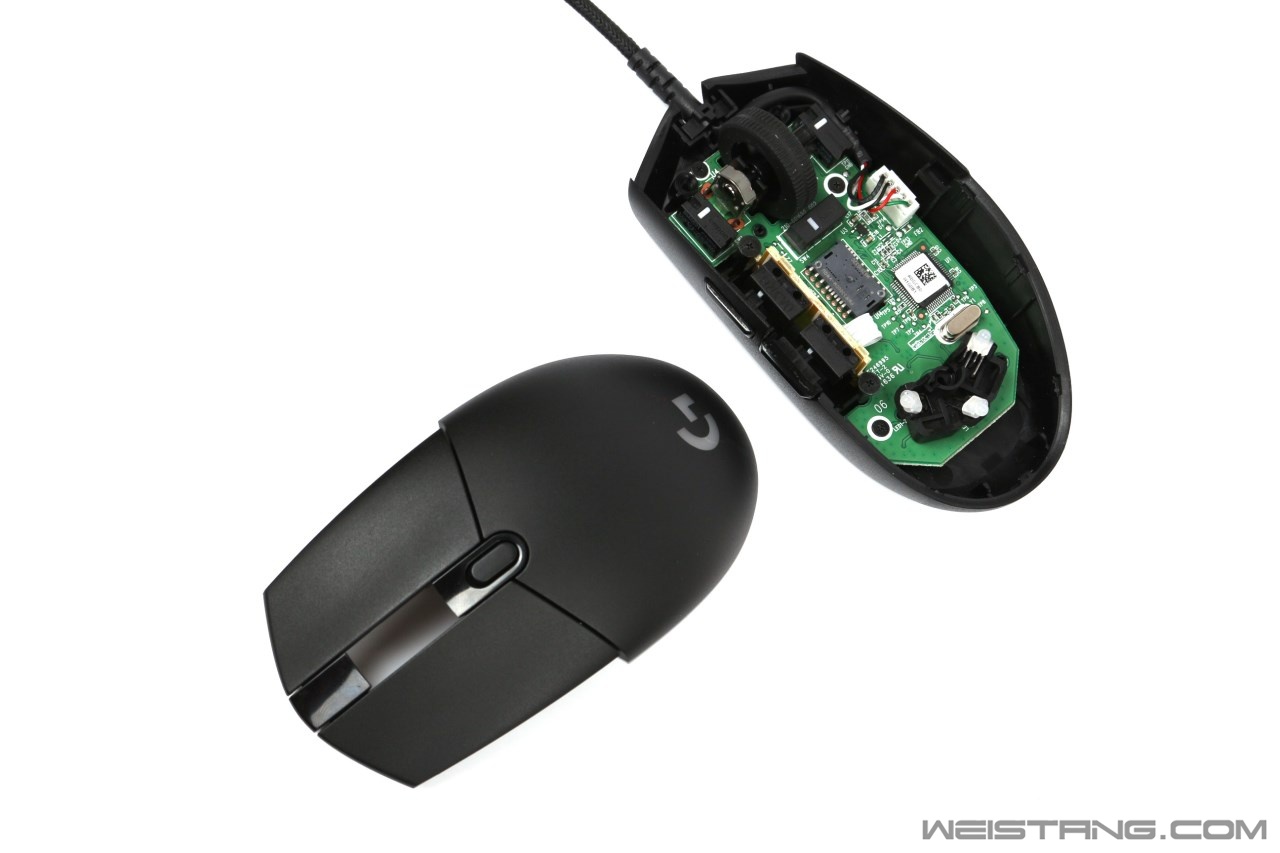

鼠标内部特写。

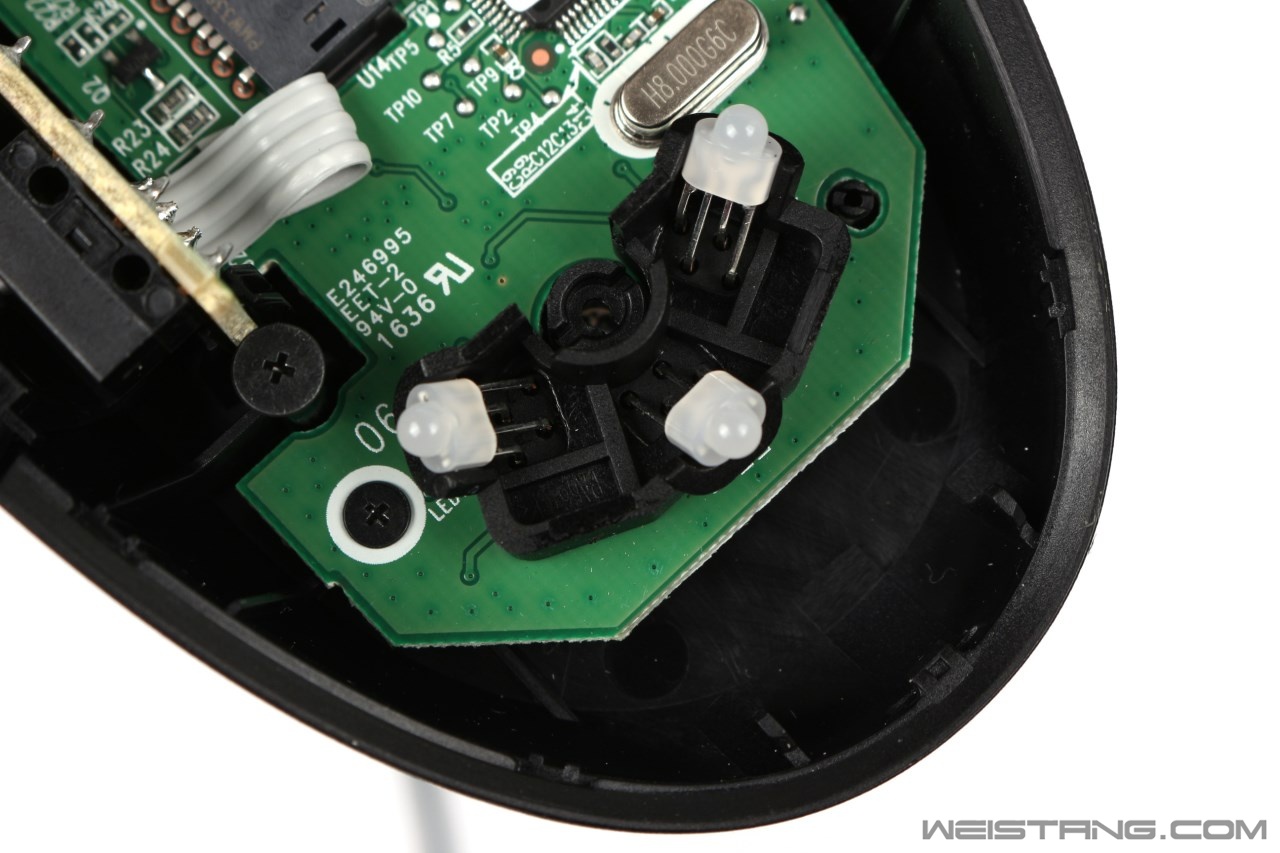

鼠标尾部的LED灯光群。

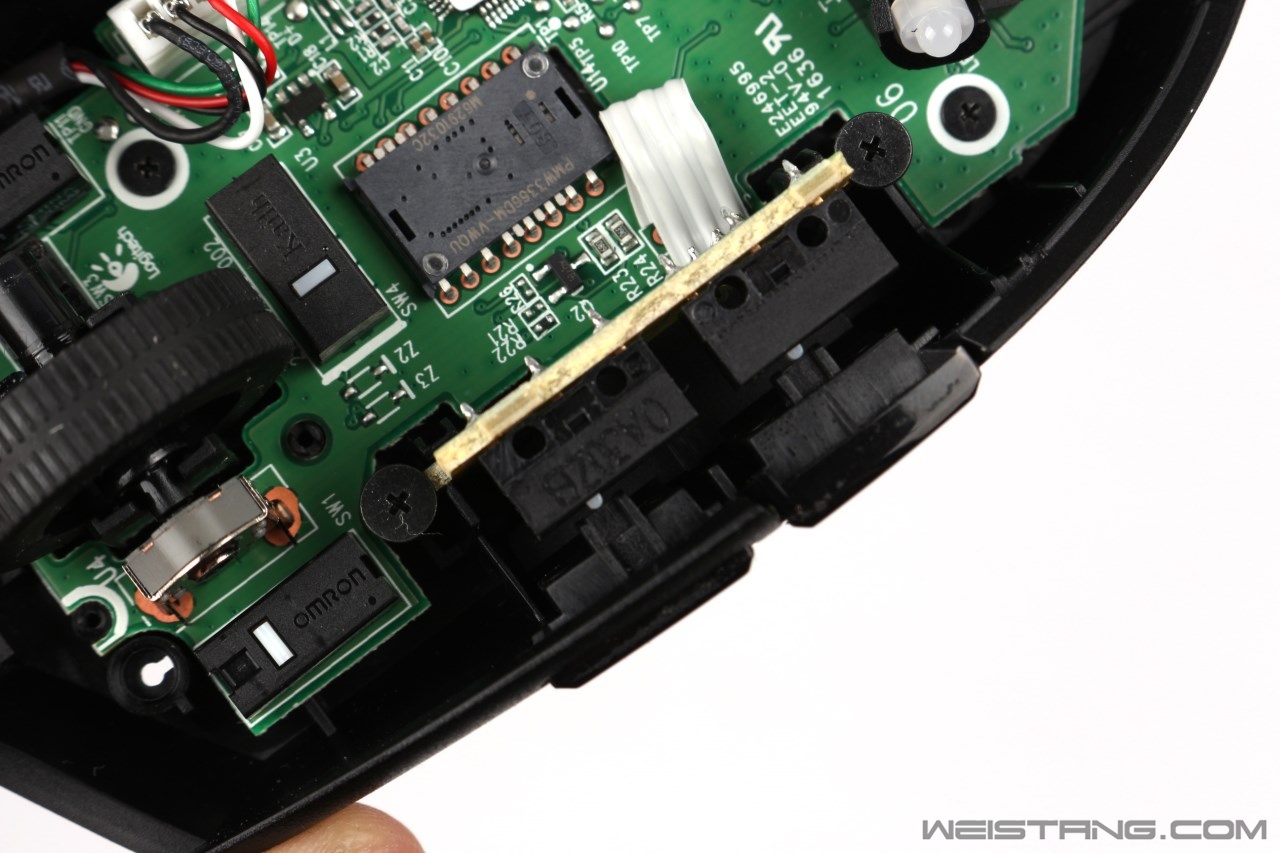

侧键的PCB插在一个卡槽里，卡槽的两侧有两个螺丝固定。

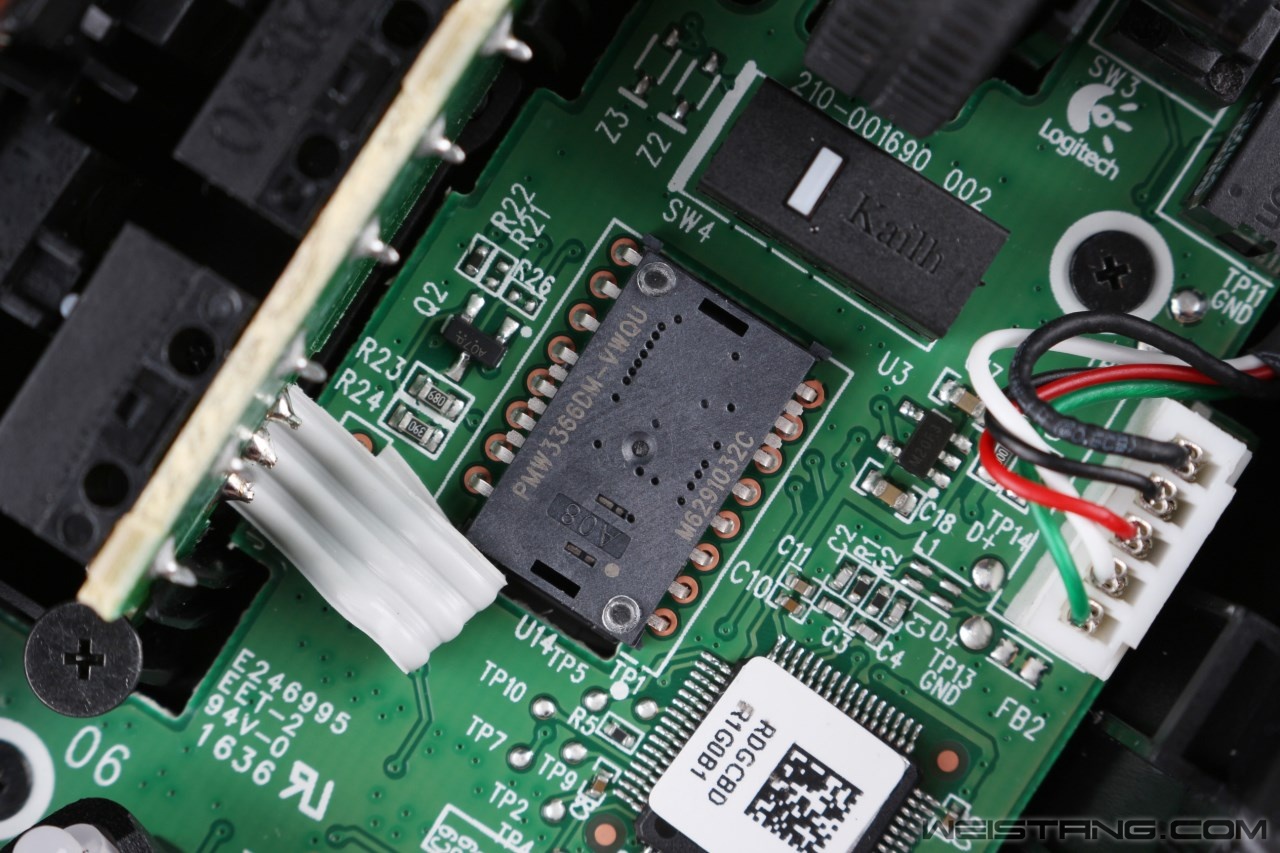

光学芯片采用原相的PMW3366光学传感器，dpi切换键的微动采用凯华的白点。
主板特写。

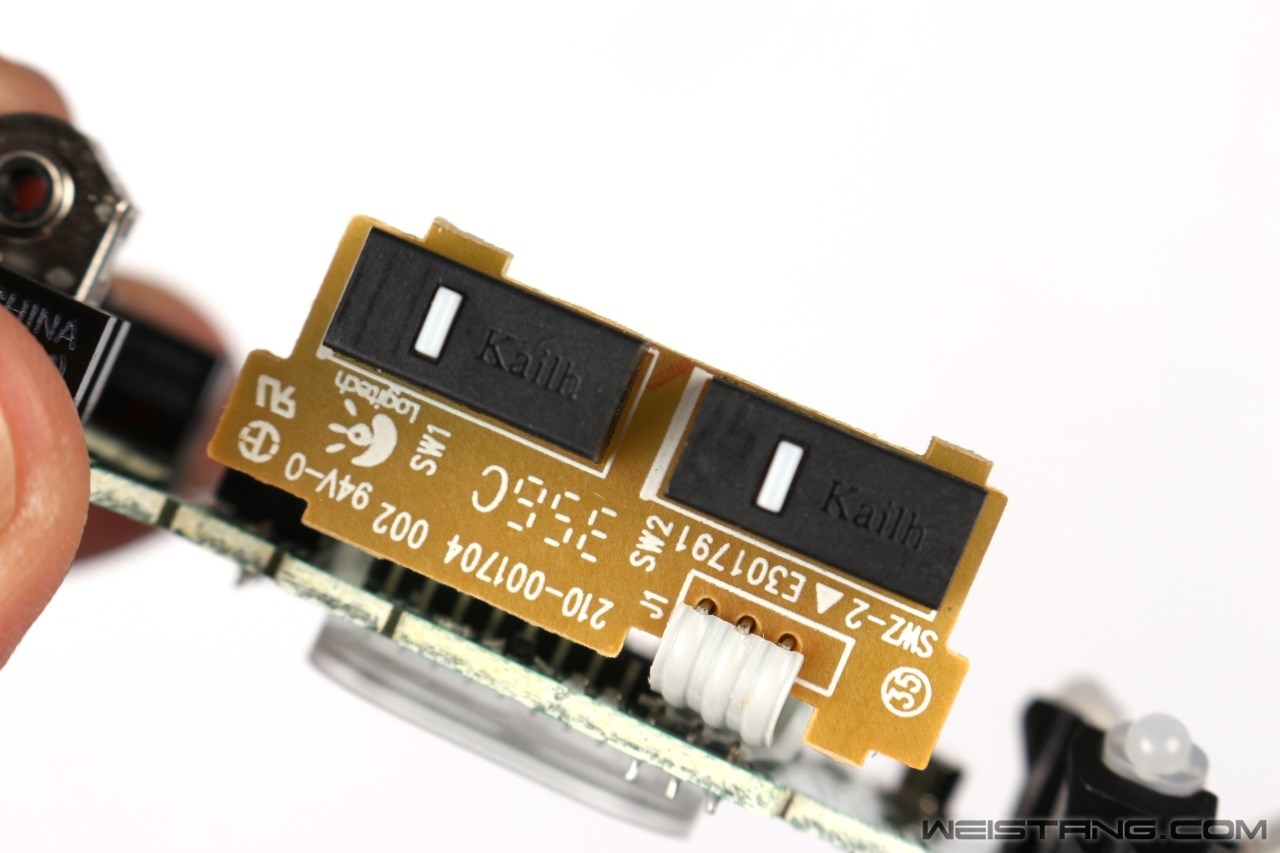

侧键微动采用凯华的白点。

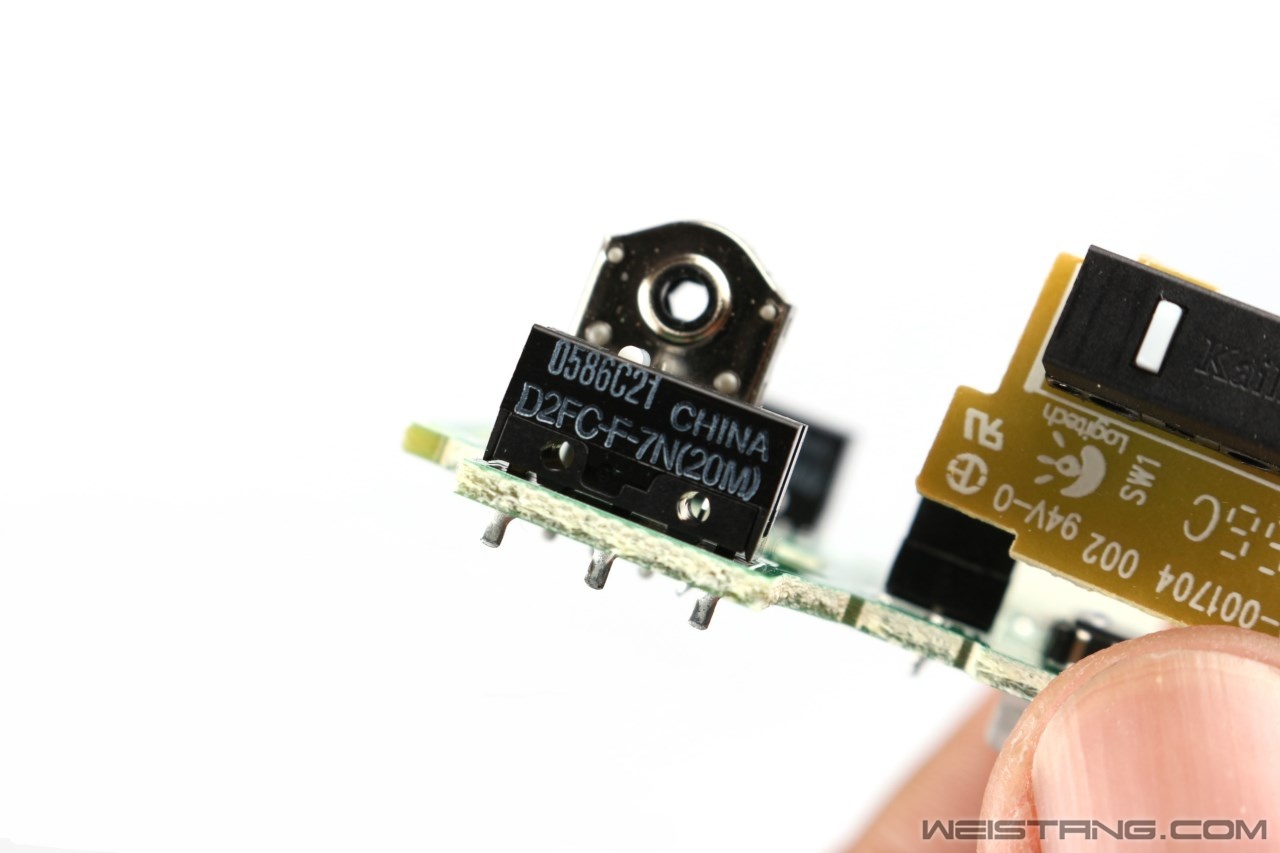

左右按键微动采用欧姆龙的D2FC-F-7N（20M）微动，一会我要把这个微动摘掉。

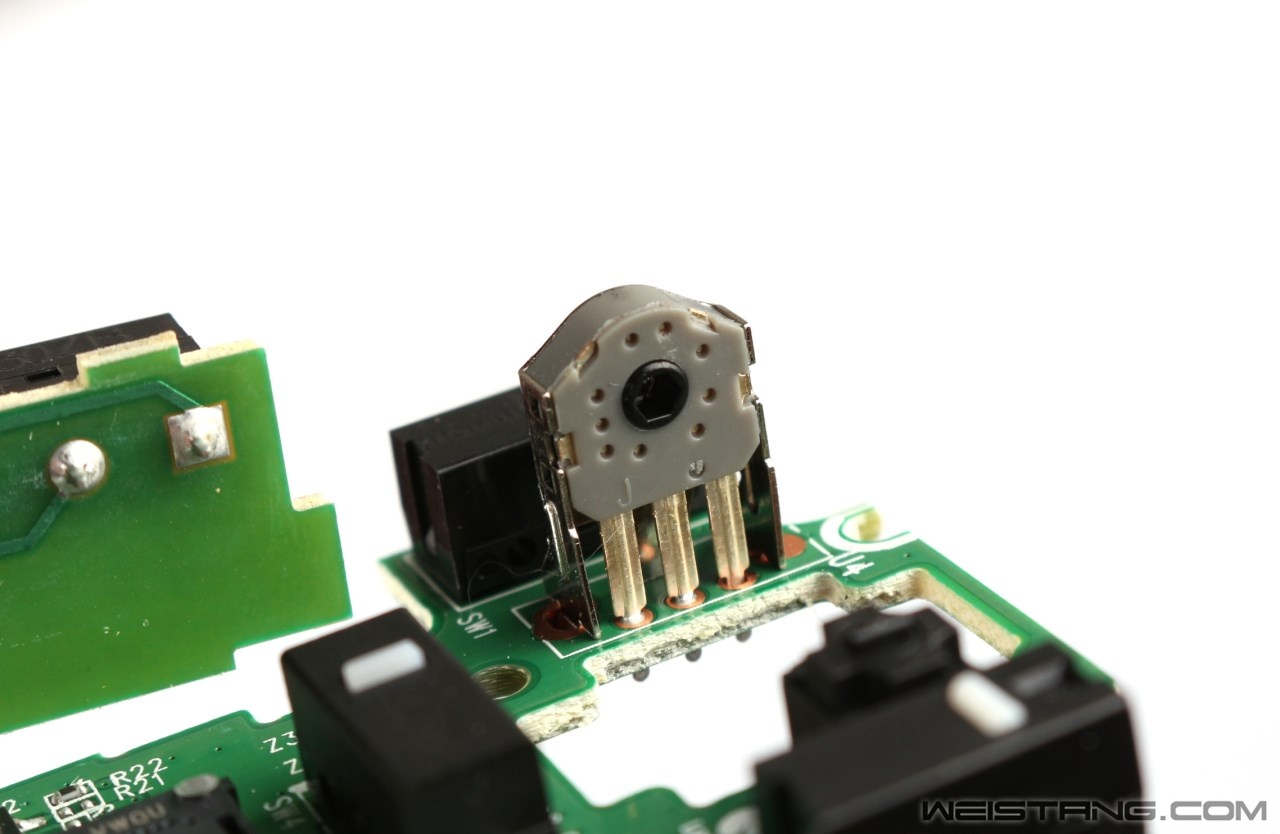

编码器采用凯华的定制编码器，编码器内侧做了全包的处理，想必是为了减少空气对内部铜片的氧化。

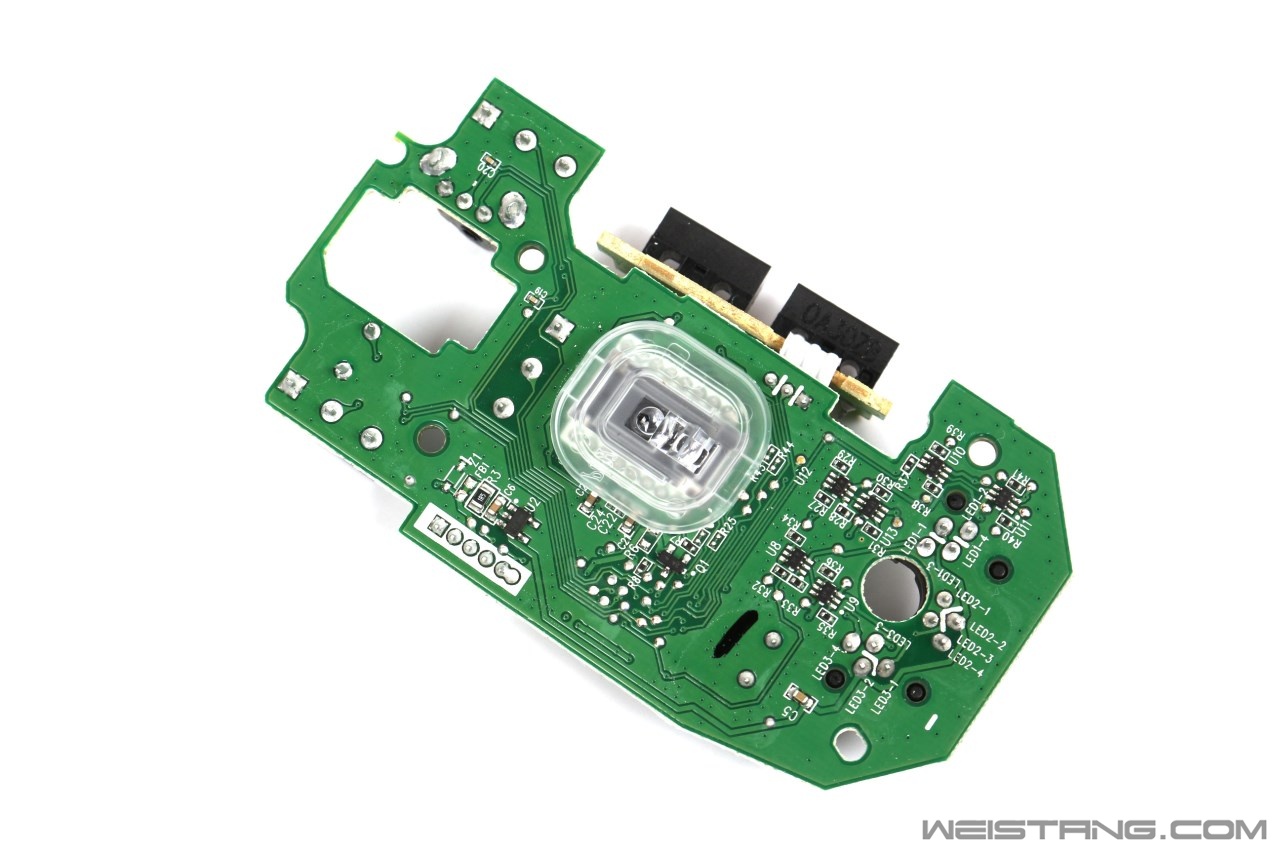

鼠标PCB背面特写，整体板子做工不错，电路板细节处理的很到位。
欧姆龙的D2F-F-3-7微动，一会我就要把这两颗微动换到鼠标上。

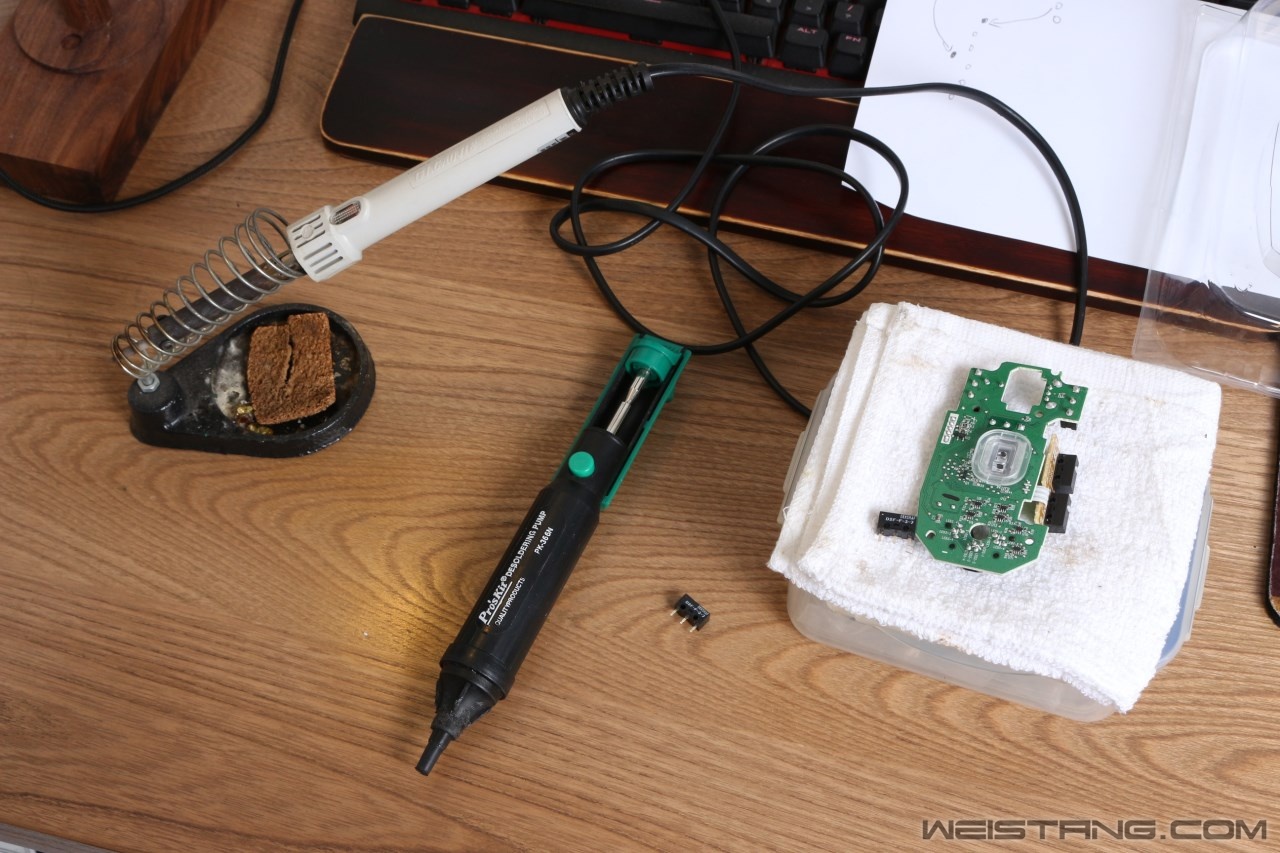

准备好工具，烙铁，吸锡器，烙铁架子以及焊锡丝都是必不可少的。

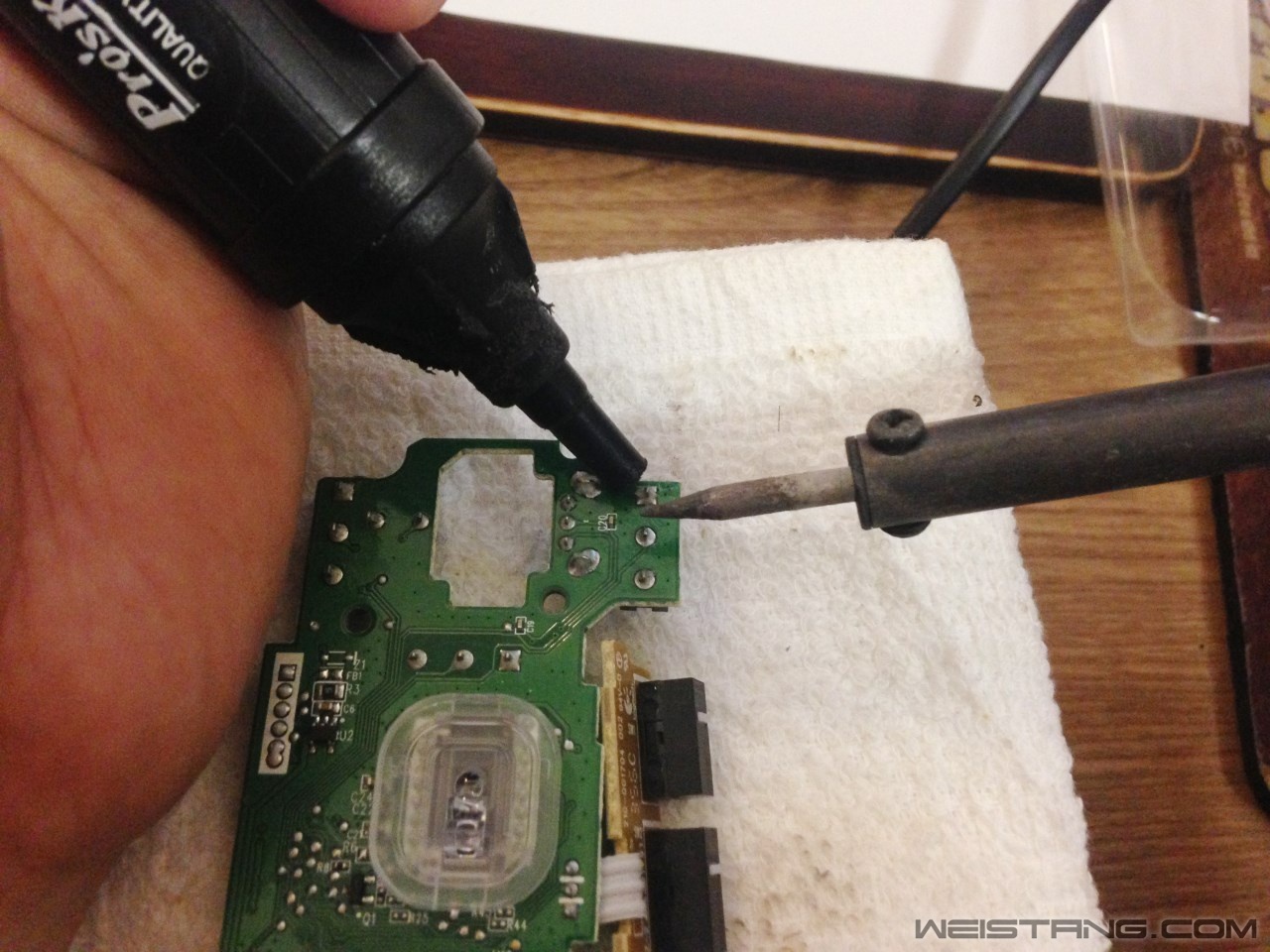

烙铁加热10分钟左右以后，右手控制烙铁，左右控制吸锡器，当烙铁头接触到微动焊点大概3秒钟左右的时候开动吸锡器的触发开关，基本上焊锡会清理的比较干净，因为焊锡的熔点比较高，建议清理焊点之前在焊点上上一点新的焊锡，这样可以降低焊点温度，增加焊锡的流动性，方便把焊点清理干净。

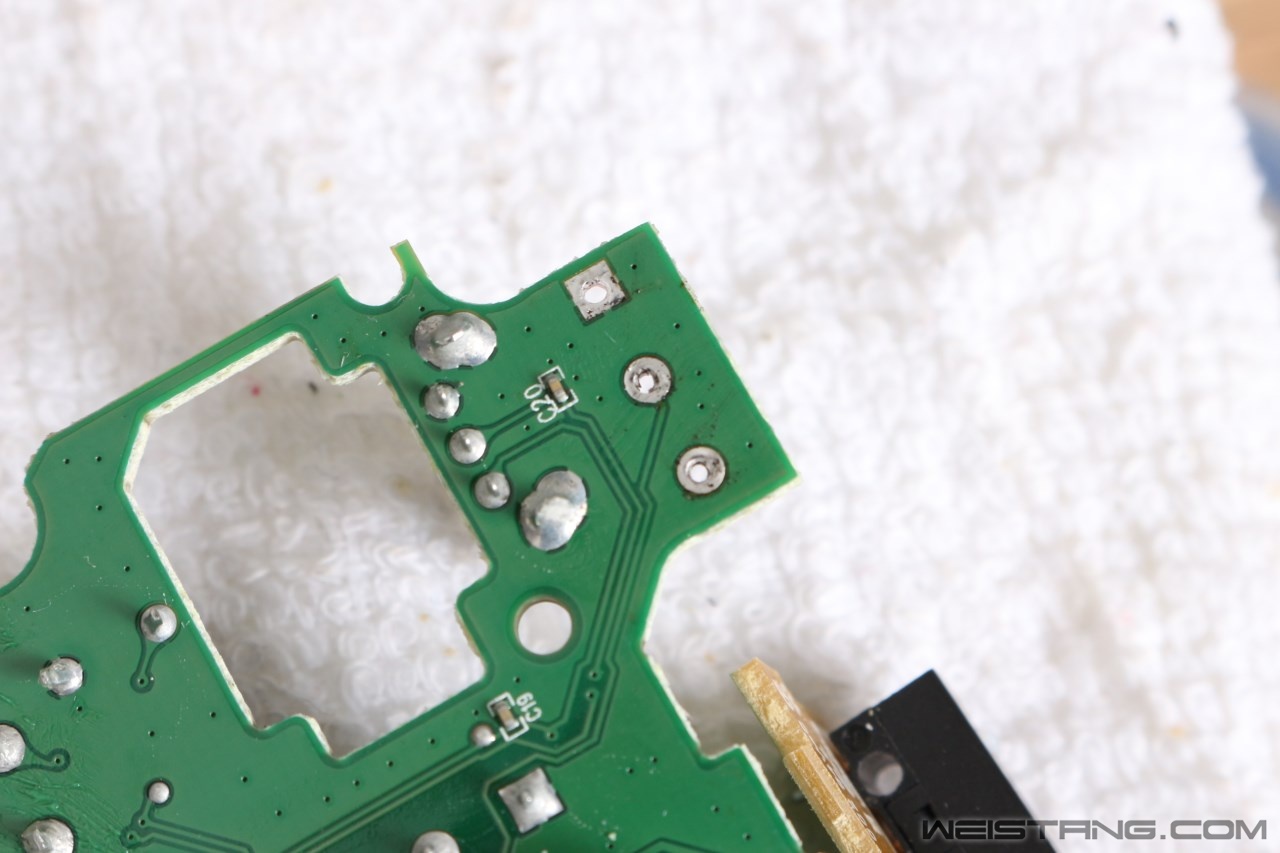

清理完的焊孔十分干净。

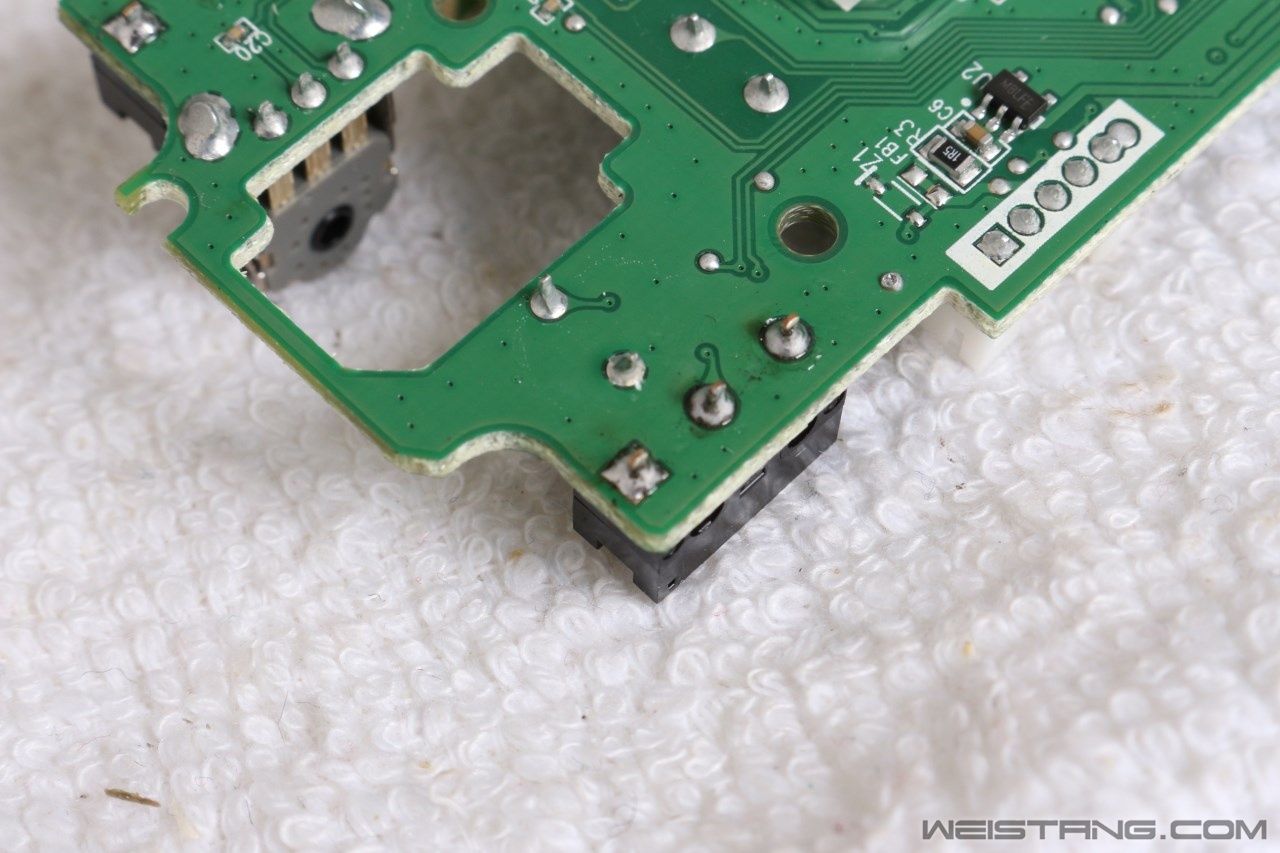

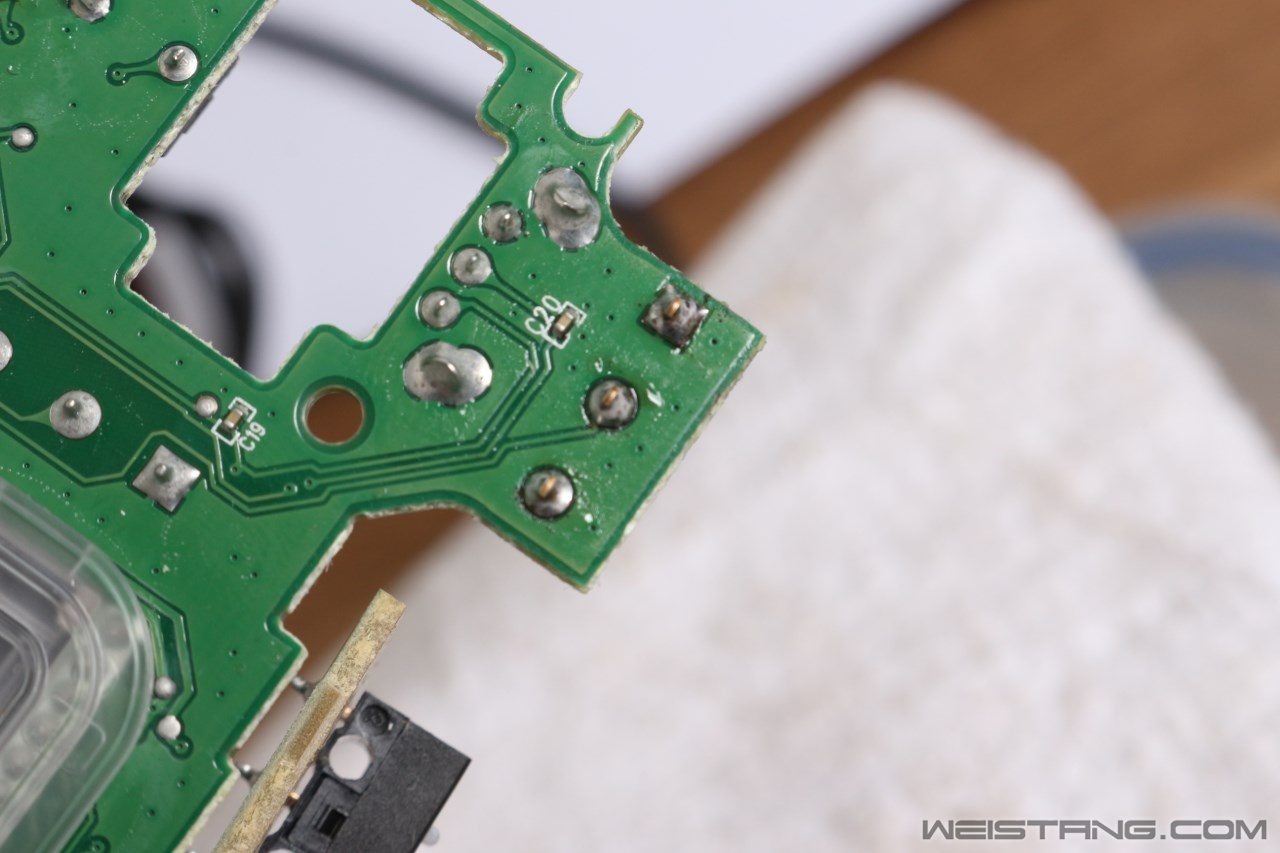

把微动换上以后焊点的特写，因为手头焊锡品质不是太好，所以焊点看上去有点黑黑的感觉。

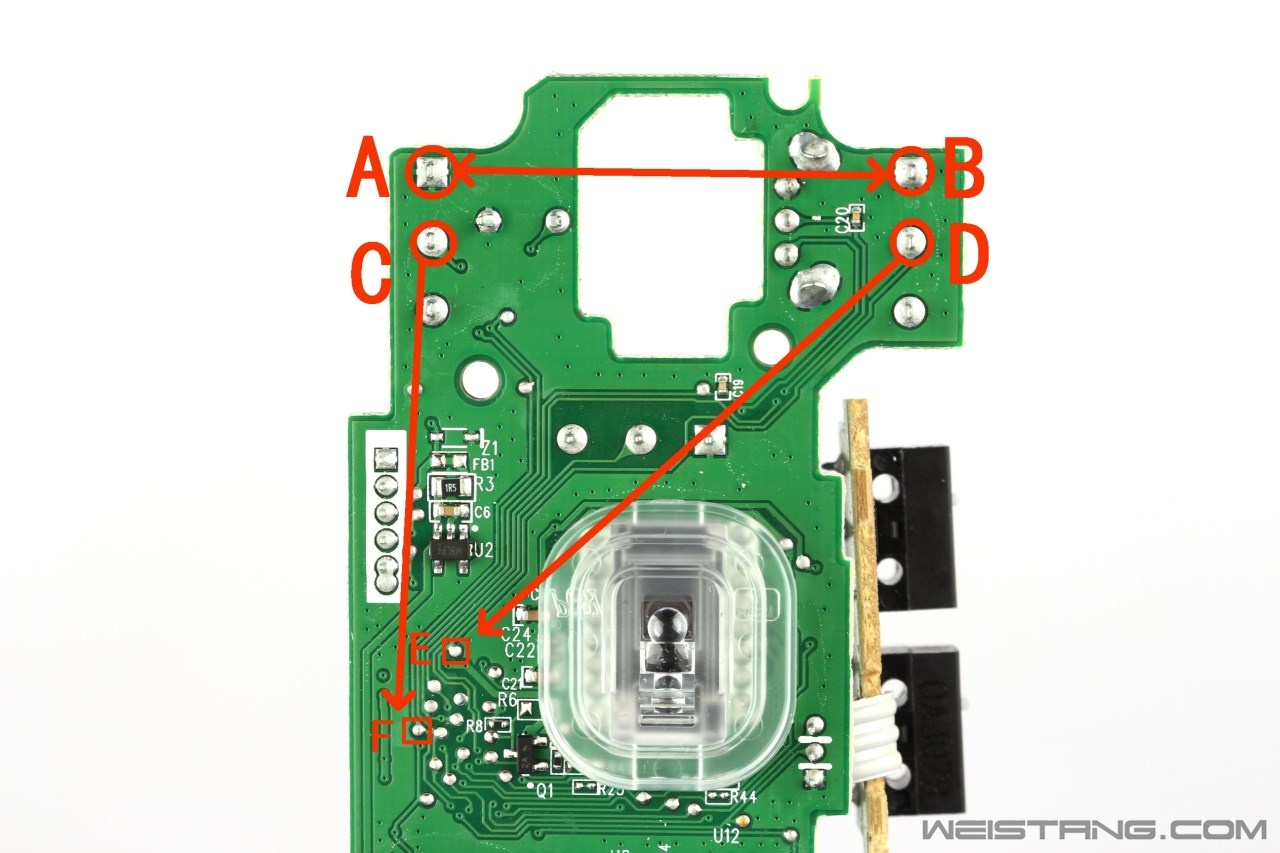

最后依旧是飞线图留给需要的人，很多人问我换微动，拆鼠标为啥弄飞线图，这东西有什么用，在这里就不过多的解释，等你换微动焊盘脱落导致按键失灵的时候就来看看图吧，到时候你理解的更加清楚。 |
