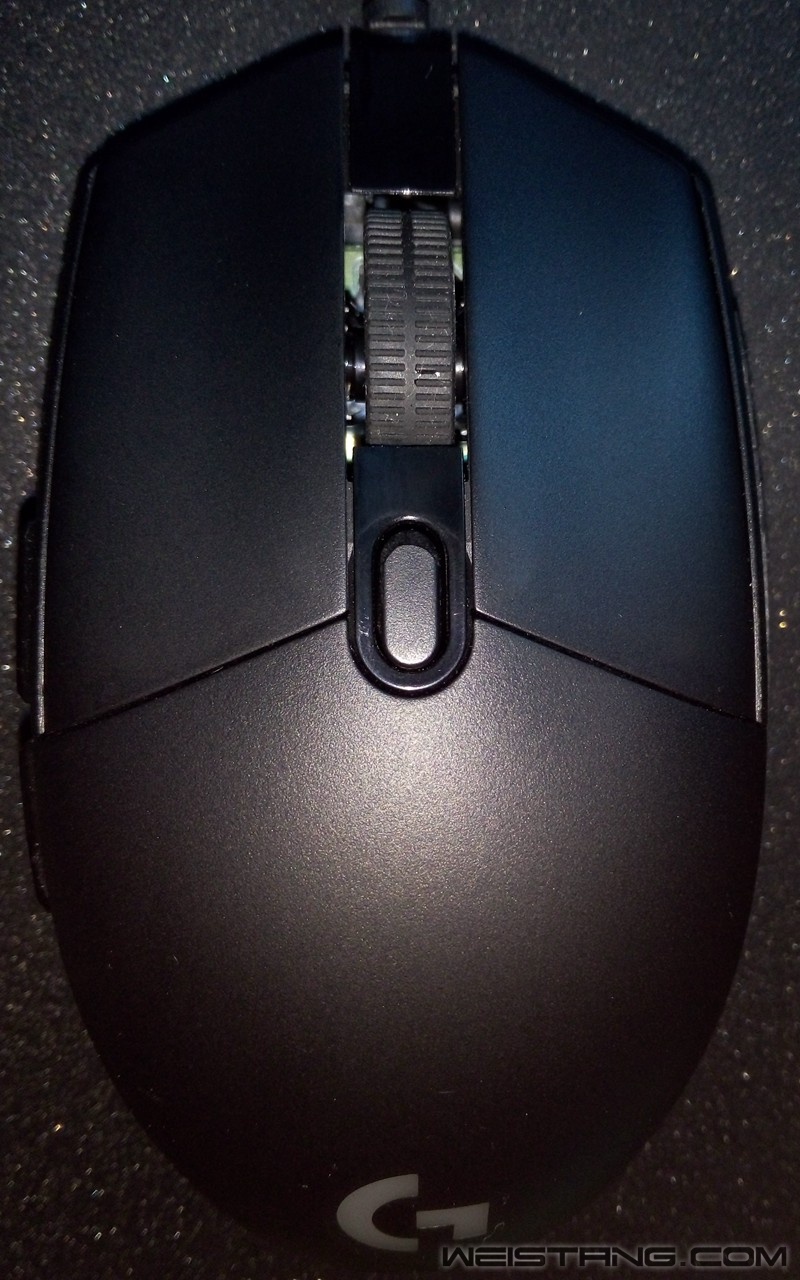

魔改再魔改，G102向完美再进一步

newhand2010

上次魔改G102之后，说实话并不是太满意。而且出二手N久都卖不出，趁最近有空再魔改一次，让手感再提升一个档次。这次魔改的主要是改微动热插拔。

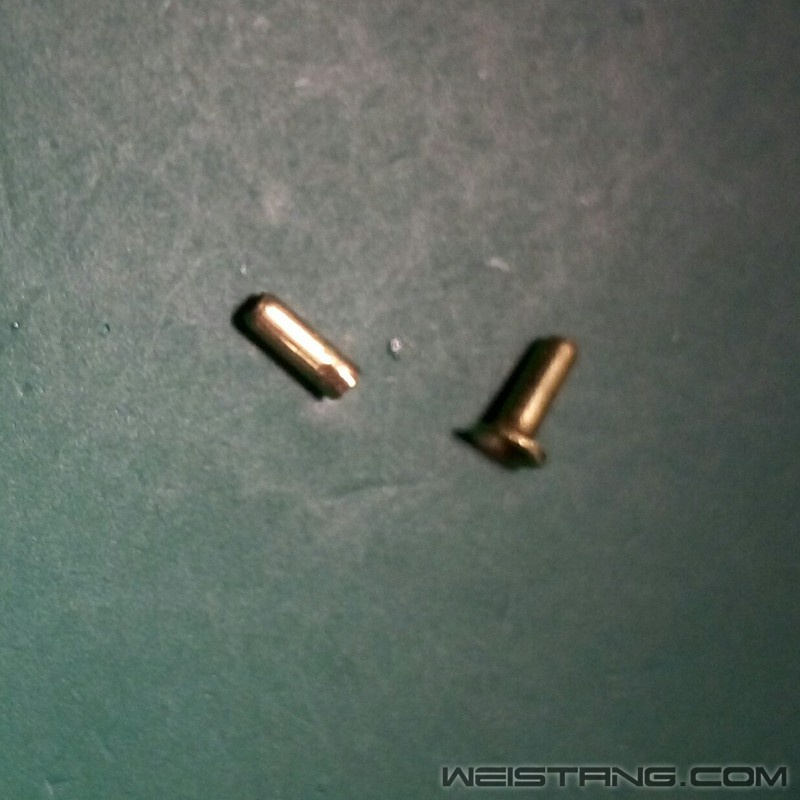

1.3mm的铜鸡眼切掉帽檐，打磨一下变成左边那样。

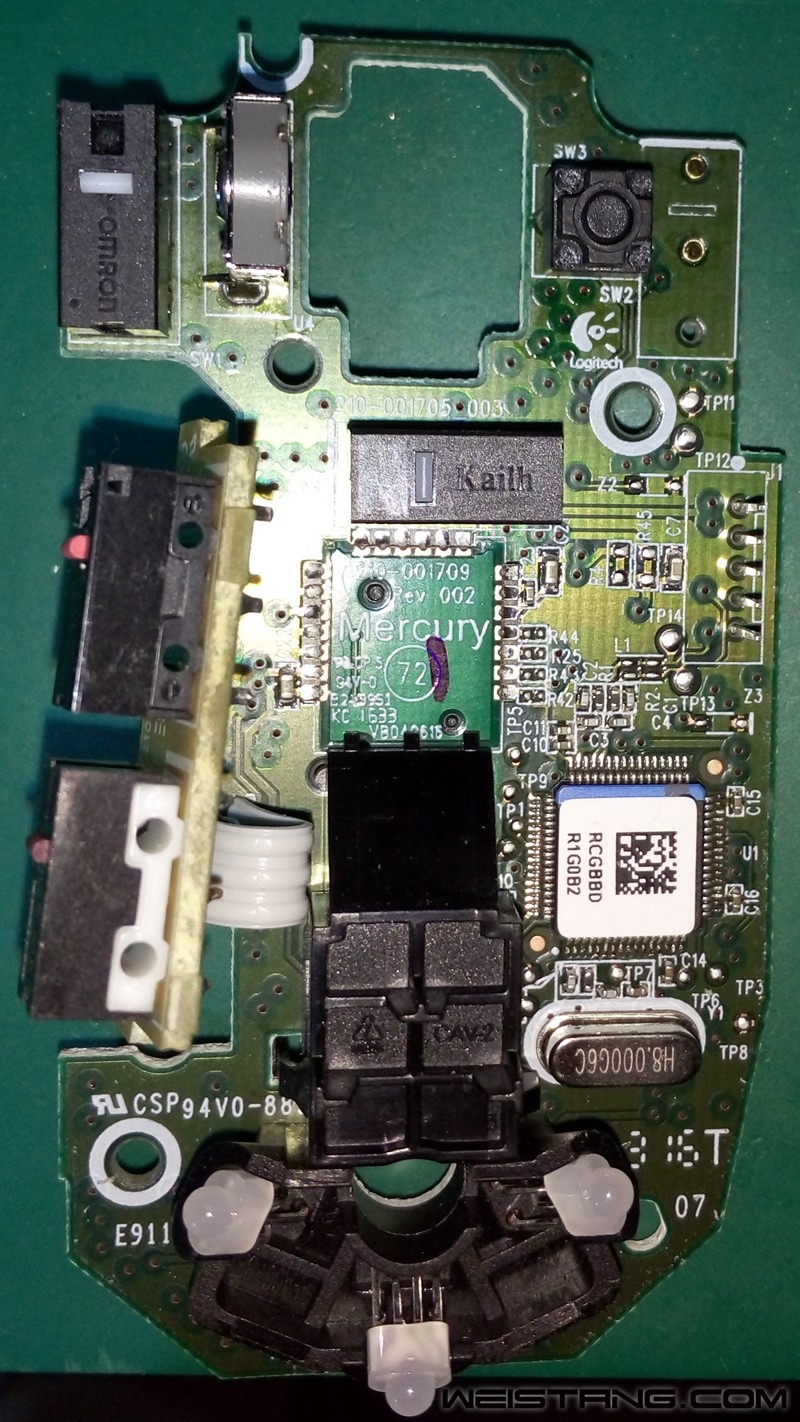

焊盘扩孔将铜鸡眼塞进去，一个微动最少只需要两个焊盘即可触发。

背面焊盘还是完整的，将铜鸡眼焊上。

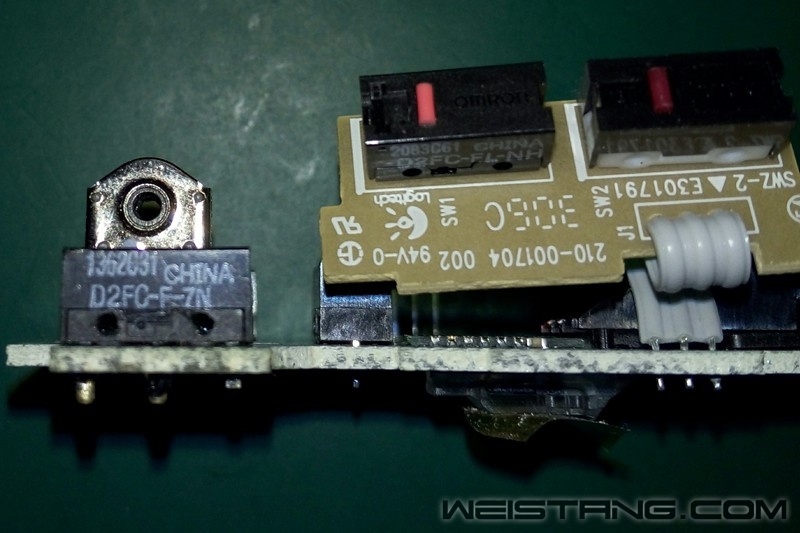

插上微动后与板子之间没有一点空隙，不会改变微动手感。

1.3mm的铜鸡眼的内孔径与微动针脚的宽度差不多，国产7N的是0.9，日产D2F-F是0.95，日产微动需要打磨一下才能插进去，弯脚微动就插不进去了。改好的插座兼容市面上90%的微动，现在可以将微动换着玩，而且再也不怕掉焊盘了。无需羡慕华硕异极的微动热插拔，自己动手就能改。
G102还有一个严重的缺点：中键磨滚轮，使用几天就在滚轮轴上磨出一道痕。

我将原配的松下黑点换成TTC圆头，并涂抹润滑脂减少摩擦。我买了两种圆头的二脚方形微动，凯华的静音微动手感柔和声音小，TTC的硬脆声音大，要确认感还是用TTC好。

滚轮下滚时DPI键比较磕手，将侧面削掉一半，使用滚轮更顺手了。

鼠标不顺手就拿起大刀用力切，不完美就抄起烙铁用力改！绝不妥协让自己用得不爽！
这几天改了几只鼠标，写文章的时间有限，就长话短说了。

hider2015

现在不改的都不好二手出去
改过的，除非是懂行的，遇到大刀闲鱼党更没辙了

灵隐

热插拔。。。，是不是拔次数多了就不牢了

心静则安

真会玩，那其它鼠标都能改吧

newhand2010

灵隐 发表于 2017-2-27 07:26
热插拔。。。，是不是拔次数多了就不牢了

这种热插拔的针脚接触长度很长，卡得很紧，根本不会松动。

箴言。

手艺人就是不一样！！

shera

求展示下锡焊器，我总是吸不干净锡。还有灯孔上的锡

黛丢丶

66666666

newhand2010

shera 发表于 2017-2-27 21:13
求展示下锡焊器，我总是吸不干净锡。还有灯孔上的锡

用胖鸟推荐的空心针+尖头烙铁

paulshek

论一个好拆解的鼠标改热插拔微动的简单性

剪掉帽檐是为了防止把微动垫高吧

newhand2010

paulshek 发表于 2017-3-1 20:51
论一个好拆解的鼠标改热插拔微动的简单性

剪掉帽檐是为了防止把微动垫高吧

仅仅切掉帽檐仍然会垫高微动。
因为接近帽檐的圆柱顶部半径是1.5，必须要打磨才能塞进去。
打磨掉帽檐的主要原因是防止刮蹭到电路板铜箔，造成短路。

NDKinG

pcb上usb排线的插座掉了

oldgun123

这个可以的  回头我也改个玩

athlon1400

我对热插拔心有戚戚，还是乖乖电烙铁吧~

newhand2010

心静则安 发表于 2017-2-27 08:18
真会玩，那其它鼠标都能改吧

这个取决于鼠标电路板设计。
例如G102的是双面焊盘板，焊点的走线在表面，焊孔直径1.1mm，加上焊盘周围的一圈铜箔的总直径有1.5mm，挖1.3mm的孔是不会将焊盘全部搞坏的，因此可以焊上铜鸡眼。
而M950也是双面焊盘板，但是焊点走线在中间层，上下表面全是接地，焊孔直径1.0mm，加上焊盘才1.3mm，如果挖孔只会搞坏电路。所以M950我不敢改热插拔。
能改的电路板的特征是表面走线，焊盘够大。

左键按键柱贴片凹槽前面的塑料凸起得太高了，按键柱贴片还没接触到微动，前面的塑料就可能碰到了。我将它打磨掉之后，左键键程短的问题竟然解决了！
现在左键微动是硬脆的10M(特挑)，右键是超强顿感的7N(特挑)，现在鼠标手感爽爆了！

心静则安

G502和赛睿大师能改不

newhand2010

心静则安 发表于 2017-3-5 22:58
G502和赛睿大师能改不

胶水可以。
sensei算了吧，焊孔太小了

黛丢丶

厉害厉害

newhand2010

G102比较适合玩微动热插拔。原因如下：
一、焊盘和走线合适；
二、张力系统没有空键程；
三、超硬按键柱贴片多换几个微动也不怕。
罗技的超硬按键柱贴片的材料众说纷纭。旧版的白色到新版的黑色，材料应该有所改变。但是可以确定绝对不是特富龙，因为特富龙太软了，会按出坑来的。白色的我猜测可能是POM，黑色的光滑得像玻璃，有可能是PEEK或者真是玻璃。POM和PEEK的硬度都很高，耐磨还自带润滑性，但PEEK的熔点高一倍。可以通过油浴实验分辨出来。

yy1989915

我就佩服你们这些能折腾的人
