外设堂好久没有动手的教程评测内容了，可能单调的产品评测文大家看的有些枯燥了，偶尔需要换换口味来改善一下环境，也是应论坛会员的建议，这次外设堂来一发组装PS/2四芯键盘线的教程。之前翻了一下某宝，发现上面有一些个人出售的手工定制键盘线，有PS/2的也有USB的，线材也是看似比较亮骚，其实订制键盘线简单地说就是将各种颜色和型号的线材配上比较高大上的插头，这样就组成了我们需要的键盘线了，其实说起来简单，一条线两个头一接就完事了，但实际上操作过程中有不少注意的事项与技巧，之前论坛的帖子中说过了，如果给一把普通有钢板的机械键盘换轴的难度是C级的话，那么自己手工打造一条比较看得过去的键盘线的难度就是B级，相对来说造线难度更大一些。不过不要紧，相信看了本文，大家可能都会掌握具体的方法，只是需要实战罢了，好了我们走起吧。
说到造线，我们的目的是什么？单纯为了YY，恭喜你答对了，对于一般键盘来说只要线材质量过得去，基本不会产生明显的体验差异，更多的差异就是在视觉上。我们来看一下现在主流的键盘线分类，现在的键盘线一共分两种，一种是4芯焊接在键盘PCB上或者通过插座固定在键盘PCB上的USB线或者PS/2线，还有一种就是我们熟悉的键线分离的大口USB转T口mini usb的线，我们今天就是要DIY这两种线，因为篇幅有限，本文主要为大家介绍如何DIY一条四芯的PS/2线。
这次先上本文所做的线材的成本与配件，其实如果自己单纯搞一条的话是不太合适的，因为除非配件你都能在一个卖家手中搞到，否则运费的成本占比是比较高的，不过从下面的价格上也能看出来x宝上卖家的手工费，至于划不划算就看你自己的能力了。
自制0.8mm长螺旋线PS/2四芯键盘线配件与成本
自制1米长蛇皮网无氧铜四芯USB转T口mini usb键盘线配件与成本
配件方面没有什么需要详细介绍的，玩过改造的都应该很熟悉了，这里介绍一下PS/2键盘线配件表中的插头外壳，这个我们选用的是纯铜镀金插头的4针S端子插头套件，这个插头在针脚上是跟我们主板上的PS/2 6针插口不对应的，这就需要我们对这个外壳进行更换内芯，换成我们PS/2键盘插口的6针内芯，所以后面配件中还需要一个PS/2插头来提供6针的内芯。
原理

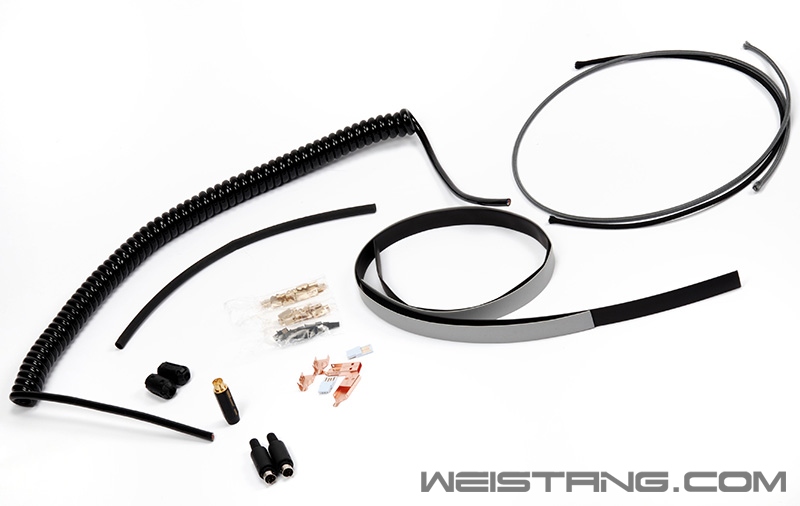

下图就是我们“造线”的全部配件，这些材料是用来造PS/2插头的螺旋线与USB转T口的USB线的，看起来配件不怎么多，但相对小件不少，这主要是usb线两个插头的套件。
配件一览
为什么前面一再强调四芯的线材，因为我们现在大部分的键盘都是USB协议的插头，或者可以通过转换插头接到PS/2插口上，其实对于键盘来说USB是可以转换成PS/2接口的，并且只需要连接对应PS/2插头的6个针中的4个针脚就好，下面就是USB转接PS/2的对应线序图。

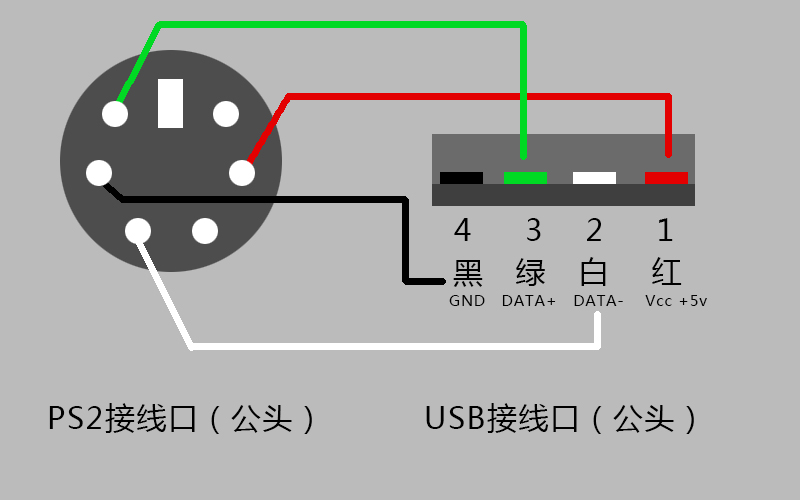

USB转PS/2插头的线序对应图
比如我们的键盘是USB的键盘，那么线头在PCB上就有四根线，这也正好对应了USB的4个线芯，并且顺序也都是一样的，红白绿黑四种颜色的线，对应PS/2接线口的四个针的规律是左半面的三根针和右半面的一根针，为什么右半面是一根针，因为这根针是Vcc +5v电源线，所以要距离信号线和地线远一些。我们做PS/2线也是根据这个转接原则的。
PS/2与USB插头套件
造线最核心的就是焊接插头和处理插头，所以这里插头部分大家一定要了解的，前面说过了，PS/2换成S端子的外壳是可以的，但是内芯必须更换成PS/2的6针内芯，这个是必须要处理的。

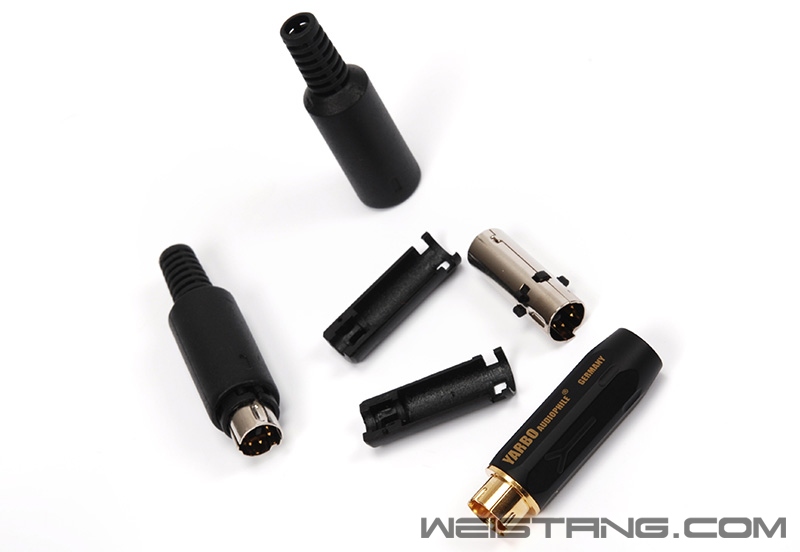

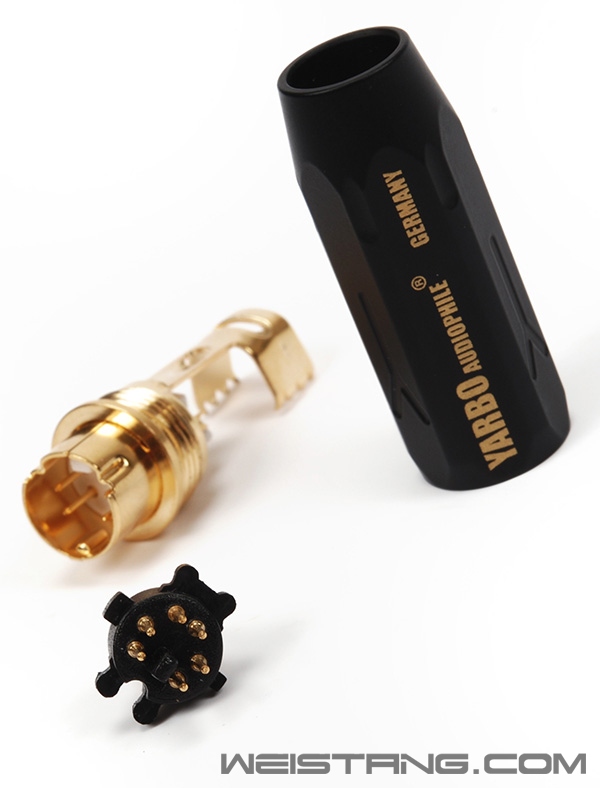

PS/2插头料套和额外要换的S端子接头
S端子的外壳和6针PS/2内芯 这个6针芯还不是标准PS/2内芯 后续还需要处理，没办法为了要镀金内芯就要付出一些代价

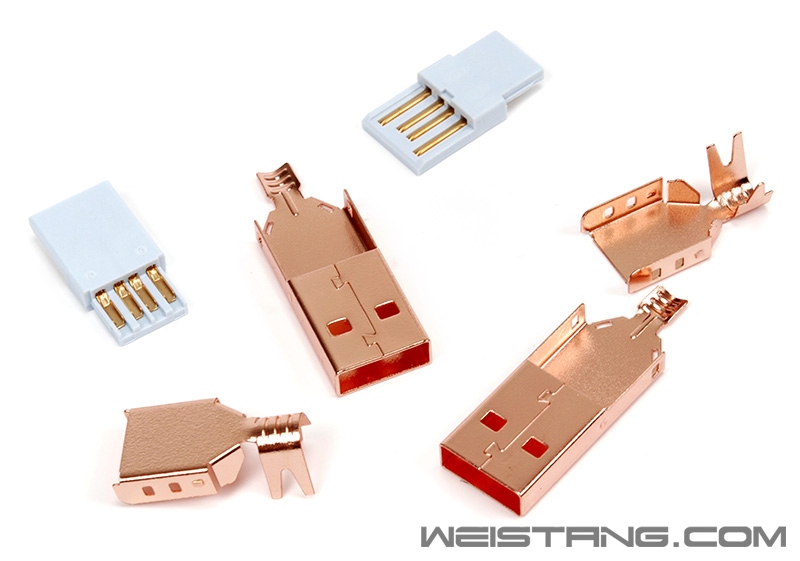

玫瑰金的A口USB公头三件套 我们熟悉的普通镀金USB是不是弱爆了

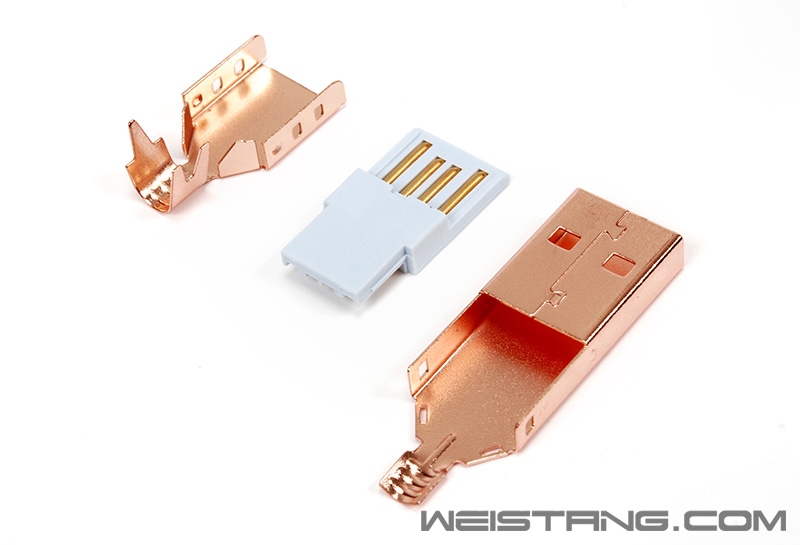

三件套

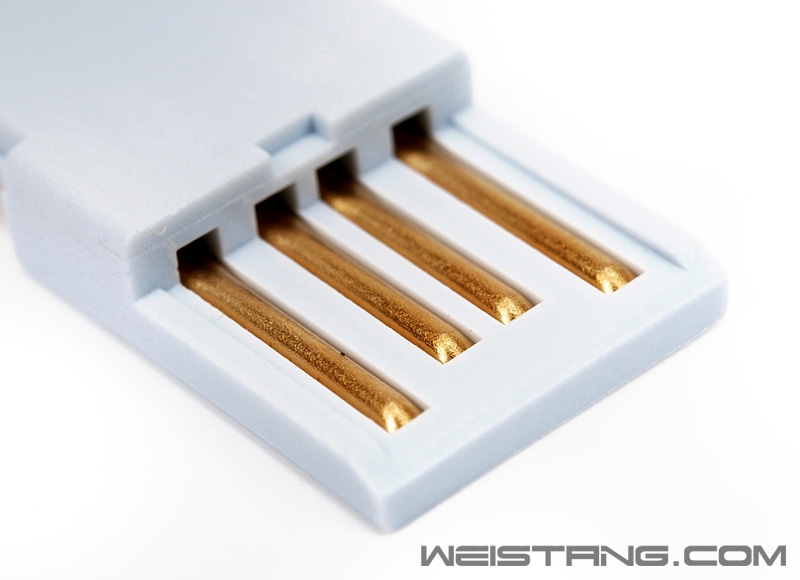

镀金的金手指非常饱满

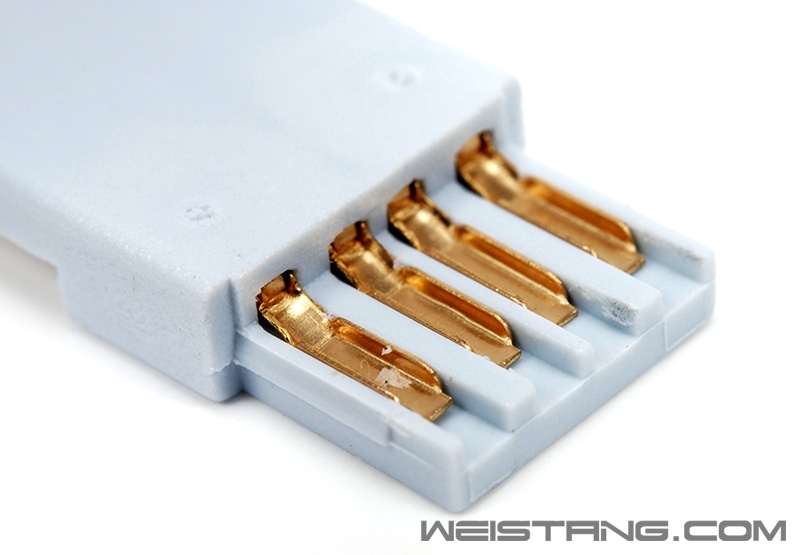

A口USB的焊脚特写 镀金的焊槽，如果焊USB插头的话 这里建议先用焊锡事先填满

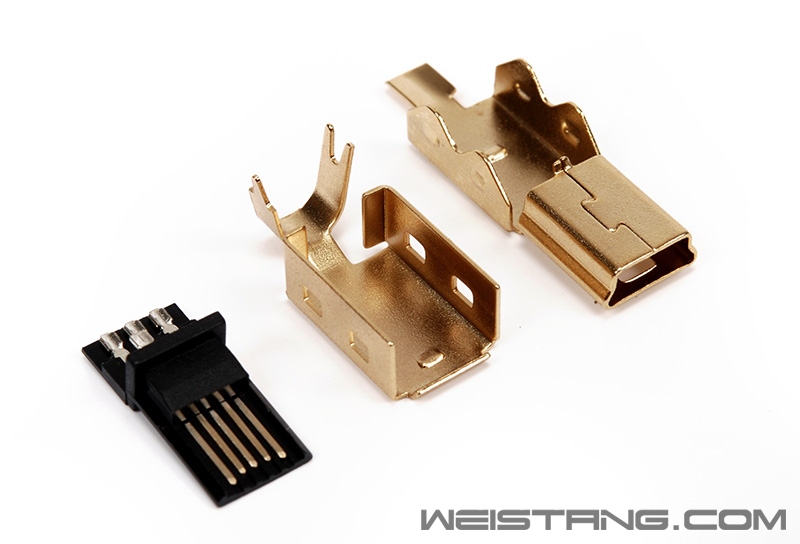

T口mini usb公头三件套 这个安装很简单 先插芯，再扣上外壳

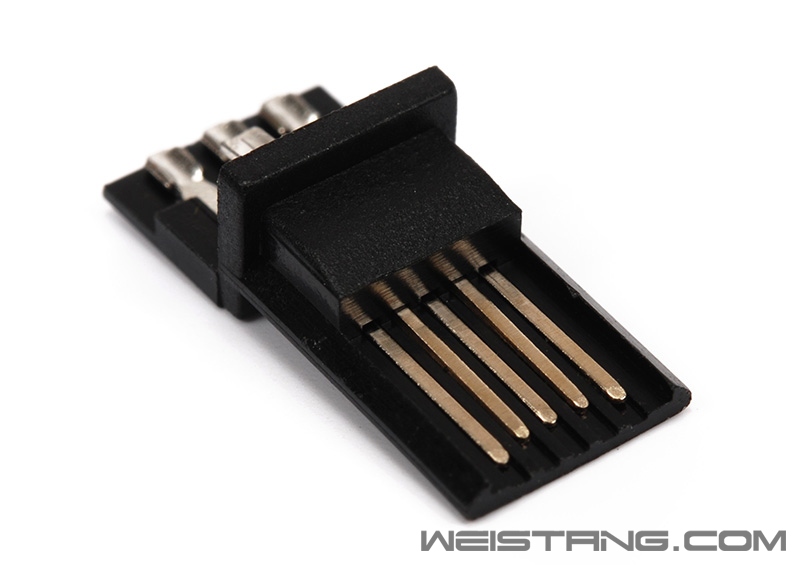

T口mini usb尽管是5个金手指 但是最终只有4个是需要焊接的

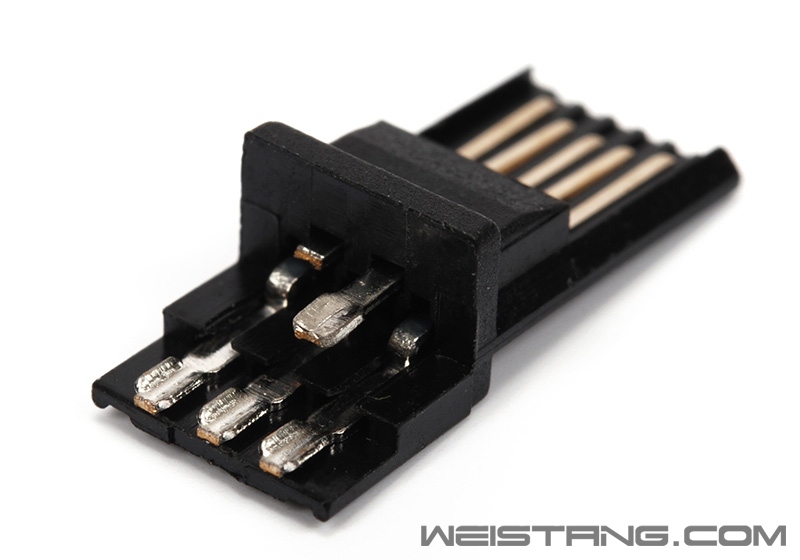

T口mini usb焊脚特写
T口的mini usb插头焊脚要注意一下 金手指朝上然后焊脚正对着我们，从右到左分别是：红、白、绿、黑，其中最高的那个引脚是对应USB的白线。
PS/2插头内芯处理
S端子退芯工具
这个步骤是造线最有难度的环节了，首先S端子的内芯我们是不需要的，所以一定要先取出来，因为非常牢固所以不是简单用螺丝刀捅一捅就能弄出来的，需要借助一些暴力的工具，螺丝刀、大号平头钳、软布以及金属杆（用小号螺丝刀也可以）。退芯的方法很容易，用软布包好S端子的插头，然后用螺丝刀插入S端子的“菊花”中，这里建议带上S端子的外壳来操作，之后用平头钳压住S端子插头的边沿，注意边沿要用软布包裹，接下里就是提起螺丝刀然后向地面敲，掌握好节奏和力道，最后可以轻松退出内芯。
退出原来S端子的内芯
对比一下PS/2的6针内芯
PS/2这个6针内芯还要继续处理一下
斜口钳准备
把边缘剪裁一下 之后清理
还需要再继续处理
看一下这张图大家就明白了 还需要给内芯边缘再开两个凹槽
找好对应的位置 然后用烙铁烫出两个凹槽
两个凹槽的位置一定要掌握好
PS/2插头内芯安装
处理好了6芯插头还要安装到之前拆下的S端子插头外壳中，这个过程一开始也不是非常顺利的，同样需要借助平头钳，一点一点把内芯从外向里敲进去。
处理好了
因为时间仓促所以并没有包好软布，可以看到插头外壳上有一些凹坑和划痕。
PS/2 6针内芯的焊脚 这种焊脚并没有凹槽 所以焊接的时候又是稍微麻烦一些
PS/2内芯特写
改装好的插头
改装好的插头
PS/2插头焊接
这个线材是定制的，最后到手后发现外径太粗了，内芯纯铜，没有屏蔽层，这是电线的标准，也懒得退了。
4芯螺旋线
四芯的线也是比较粗的
纯铜的线芯差不多是0.5mm的线径 给键盘改背光飞线都够用了
因为线芯太粗了 所以跟6针PS/2插头的焊脚焊接的时候要采用对接焊法 先要给焊脚上锡
焊接之前别忘了先把插头外壳和用到的热缩管套上
焊点特写
焊接好插头 这个环节有些麻烦 主要是焊接时候要对准焊点，这里有一个经验就是把线头涂好助焊剂，烙铁头上先挂上锡，之后对好对应的焊脚用烙铁拉一下就能焊牢固了
抓线钳固定好
再来一步 上热熔胶防止内部短路
这步弄好之后一定要上电表来测试一下和线头另一端的导通情况，这一步非常重要，确定PS/2插针不能短路和另一端不能断路。
PS/2插头封口处理
接下来还要把之前套好的热缩管处理一下，热缩管可以用热吹风来处理，也可以用打火机，但是浅色的热缩管用打火机很容易被熏黑，所以加热的时候要来回加热，不要集中在一个位置来烧。
处理好热缩管
拧上PS/2插头的外壳
尾部刚刚好没有缝隙
特写
至此PS/2插头就处理完毕了 如果是焊接到键盘PCB上那么这条线也就可以用了
图赏（一）
同样的还可以用尼龙蛇网线来做PS/2键盘线，对应这种S端子的金属外壳可能线径比较细，不过可以多加一层热缩管的方法来处理PS/2插头。
图赏（二）
USB插头制作的方法这里因为篇幅关系就不继续写了，具体制作USB线的方法我会在论坛改造区专门开贴来分享内容。
|
