包装
近期关注度比较高的一把来自Leopold的66key机械键盘在x宝上出现的频率很高，这把键盘的系列是FC660M，而Leopold也是近些日子才逐渐进入外设玩家的视野的，Leopold中文名字叫利奥博德，是韩国的一个品牌。这款FC660M一大特点就是在这个许多人推崇客制化风格键盘的时代在一些设计上迎合了玩家的口味，其本身有着自己的特色，包括打眼的66key布局，简约的外观，自家的pbt热升华键帽支持，以及诸多细节设计等。好了开篇就写到这，不多说了，咱们来看看这款FC660M-66key mini的具体细节吧。
我收到的这把键盘是Leopold FC660M红轴热升华，外壳是红色的，据官方了解，红色外壳的也属于量产版。
包装
包装风格有木有很熟悉，风格和filco很像吧，其实对于机械键盘的包装风格，我感觉往往这种简单的牛皮纸盒更能突出产品特色，花花绿绿包装反倒显得山寨味很浓，当然如果你设计美学达标的话可以效果也不错的。
说明特写
侧面是产品说明，包括键盘尺寸、重量、键距和触发键程等参数，这把则cherry mx红轴。
参数
参数表里没有介绍的是，这是一把N-Key Rollover的键盘，FC660M全系列都是如此，在PS/2接口下可以实现全建无冲。尽管是一只66键的mini键盘，但依然采用了钢板设计，同时垫脚是可调的。
其实键盘外壳颜色我更喜欢灰色或者黑色，因为之前没有和leopold确定颜色，可能那边也是随机发来的，不过打开包装小骚红66key还是很惹人眼的，一开始我差点当成了金属外壳，因为如果不仔细看，这外壳质感的金属风很浓。
FC660M这款的附件包括键盘主体、有leopold凹雕的钢丝拔键器、约为1.5米的usb橡胶线和一张两页的说明书，说明书中主要是介绍FN+key实现的功能键和背面的dip调节开关对应的键位调整。
Leopold FC660M 红轴热升华 键盘整体
浅灰色pbt键帽+红色塑料外壳，整体布局更接近时下流行的某款韩国定制化的键盘，不同于一般的60%，FC660M将方向键和del、insert键也加入了进来。
红色漆面质地很均匀，如果目测的话，基本上和filco有一拼了。
按键配列应该属于winkey，但是Leopold这把FC660M的键帽除非全换，否则无论是一般OME还是原厂高度键帽混进来都会出现高度不一致的情况。
侧面
支脚支起来后键盘高度进一步提升，时候不同需求的用户。
细节（上）
接下来我们再看看细节，我认为一把玩家认可的产品，在细节上绝对不能马虎，对于这款FC660M红轴热升华来说，699的价格已经算得上是准高端了。
USB插头特写
镀金USB接口+磁环+绑线尼龙扎带，1.5米的线长，并且包括mini usb端都有塑料保护套，线材方面的细节满分100的话可以给90分了。
mini USB插头特写
插口特写

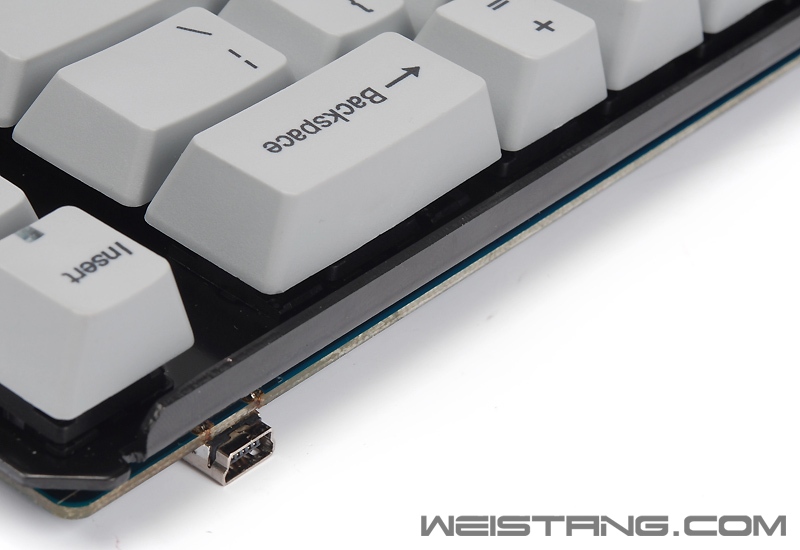

mini USB端的插头外部塑料也是按照插口的形状开的口，这样可以很好地对usb接口进行支撑，防止经常拔插出现usb接口与pcb之间出现松动的情况。
钢丝拔键器特写
垫脚特写
DIP开关
四组DIP开关设置主要是进行一些功能键位置的对换，包括ctrl-Caps Lock、windows-Alt、windows-FN、win键屏蔽。
键帽灯
大小写锁定键和insert键都是有键帽灯的设计，其中insert键的键帽灯是指示“esc”和“`”键的切换状态。
侧刻FN快捷键指示
与其他60%键盘类似的FN功能组合键提示也是采用油印侧刻的形式，不过白色和浅灰色在环境光较亮的时候比较不容易分别。
细节（下）

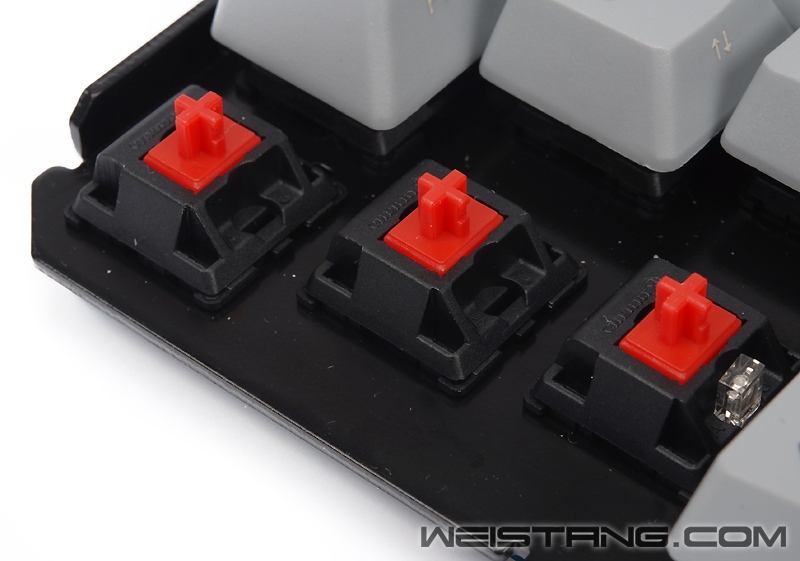

轴特写
轴特写
键帽
这把FC660M红轴键帽是加厚PBT+热升华，高度与原厂键帽高度一致，比OEM键帽要矮一些。做工方面不得不承认Leopold FC660M的键帽做工算是很优秀的，同时自家推出了包括PBT无刻和PBT热升华其他刻字风格。
键帽背面
加厚PBT妥妥地，十字菊花孔插到轴上会比较紧。同时水口的处理也很注重细节，每个键帽的水口都在底部。
背部卡扣位置
上手
按键手感也不用太多说了，由于键帽菊花很紧，再加上新键盘，所以整体手感可以很好地反应出红轴地那种轻涩感。
拆解
Leopold FC660M拆解过程很简单，底部只有一颗螺丝，位置在保修易碎贴下面，拧下螺丝后我们还要打开8个外壳卡扣，需要借助一些特殊的工具。

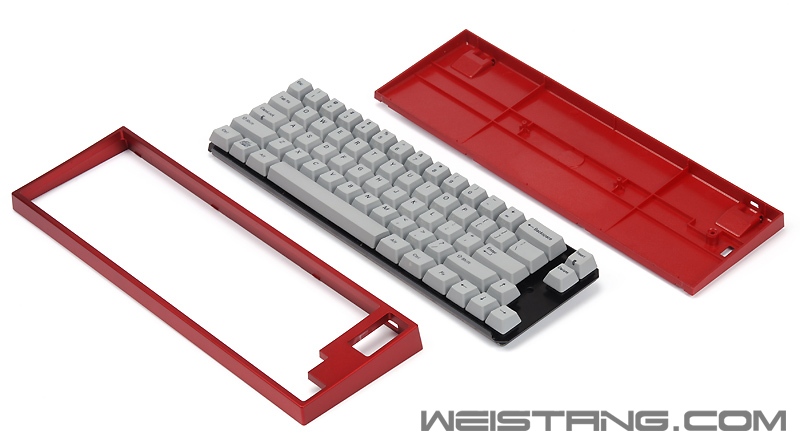

拆壳
拆壳的过程让我感到明显FC660M外壳模具精度表现的严丝合缝，塑料外壳非常厚重，卡扣位置也非常到位。
钢板

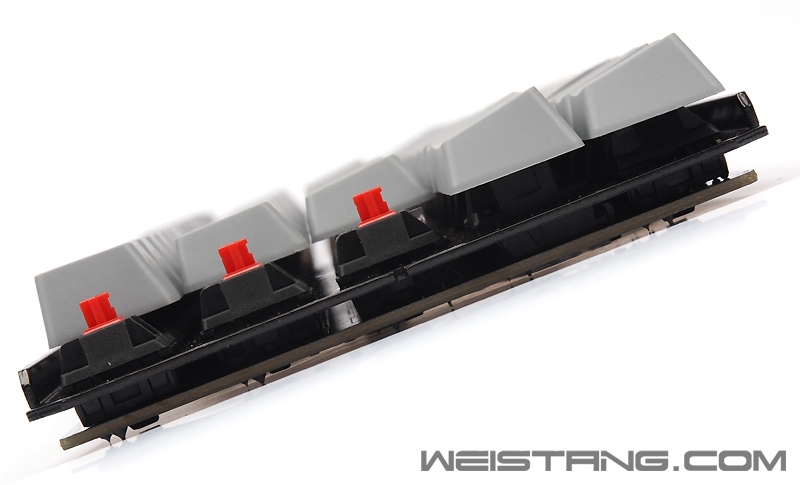

侧面
钢板折边

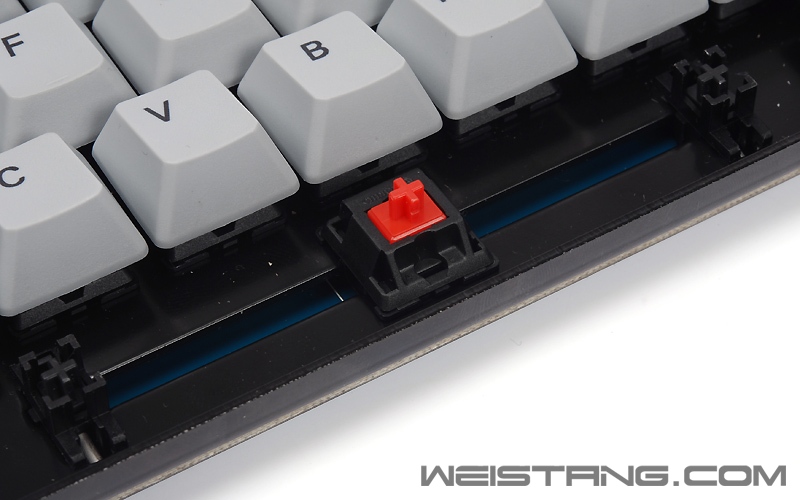

卫星轴
PCB
Leopold FC660M是采用的是蓝色PCB设计，全贴片元件，2层PCB+沉金工艺，PCB整体水平跟filco圣手2应该是一个水平的了。
PCB
PCB
PCB 正面特写
这样多层布局的PCB好处是拥有很好的电气性，缺点是轴引脚的布线分居PCB两面，知道我要说啥了吧，如果飞线改灯或者换轴的时候，一旦焊盘出现问题，恐怕就要全盘重来了。
PCB上LEOPOLD LOGO
通过Leopold了解，因为我收到的这把是工程版，所以pcb上的mini usb接口因为焊盘问题增加了两根很小的飞线，不排除零售版可能会有此种情况，但是概率很小。
HOLTEK 合泰 HT82K94E 8位单片机为主控
和poker 1一样的主控，不支持按键可编程，我认为如果能换成 ATMEGA32或者NUC122SC1AN的方案来通过GUI实现全建可编程那就更好玩一些了。
实现N-Key的贴片二极管
钢板接地的金属卡扣
钢板和PCB之间的金属卡口除了起到钢板接地的作用，还可以实现换轴的时候固定钢板与PCB的距离。
图赏
Leopold FC660M 红轴热升华
Leopold FC660M 红轴热升华
换深灰PBT热升华键帽
换深灰PBT热升华键帽
总结
Leopold FC660M作为6X%键盘阵营的一员是有资本立足的，本身的66键布局就具有特点，同时外壳有同种配色可选，而另外包括从外壳、键帽、PCB等细节上都能看出这是一款准高端的小键盘。不过FC660M不支持背光和全键编程不免有些遗憾了。整体来说，对于600~700这个价位段，FC660M还是可以称为一只优秀的6X%键盘的。
Leopold FC660M 红轴热升华键盘
优点：
1、整体做工和细节优秀
2、N-key 全键无冲
3、键帽用料优秀
不足：
1、不支持背光，或者说PCB上没有为led预留灯孔 ２、零售版存在飞线情况
|
